网页端CAD的图形选择、编辑与夹点操作教程

MxCAD 进阶实战：从"看图"到"改图"

在 Web CAD 的开发领域，仅仅能够"看图"往往是不够的。图纸的展示、视图的平移与缩放，这些功能构建了 CAD 系统的"只读"基础。然而，CAD 的灵魂在于"设计"与"修改"。要实现从"观察者"到"操作者"的质变，掌握图形的选择机制、几何变换原理以及夹点交互技术是必经之路。

基于 MxCAD 强大的底层 API，我们将深入探讨如何通过代码精准控制图形实体，实现从简单的移动、旋转到复杂的批量筛选与变换。这不仅是功能的堆砌，更是对 CAD 图形数据底层逻辑的深度理解。

一、精准定位：构建图形选择

在进行任何编辑操作之前，我们必须先确定"操作谁"。MxCAD 提供了极其灵活的 MxCADSelectionSet（选择集）机制，配合 MxCADUtilityClass 绘图工具类，能够实现从简单的点选到复杂的属性过滤。

1. 开启交互的大门：环境配置

在开始编码之前，我们需要在项目初始化阶段"唤醒" CAD 的交互能力。这一步至关重要，它决定了用户能否通过鼠标与图形进行交互。

通过 MxFun.setIniset 配置，我们主要开启三个核心开关：

EnableGripEdit：开启夹点编辑系统变量。这是 CAD 特有的交互方式，开启后选中的图形会显示蓝色的小方块（夹点），用户可以直接拖拽修改。
multipleSelect：启动多选功能。允许用户通过框选或累加选择来操作多个实体。
IntelliSelectType：智能选择类型。设置为 2 表示支持连续多选，极大地提升了批量操作的效率。

php 复制代码

import { MxFun } from "mxdraw";
// 开启夹点编辑系统变量
MxFun.setIniset({
    /**
     *启动夹点编辑
     *true,1表示启用，0,fase表示禁用，2表示只显示夹点，但不响应夹点编辑.
     */
    EnableGripEdit: true,
    /** 启动多选,框选功能,默认值是false */
    multipleSelect: true,
    /**
     * 开启多选
     * 选择方式控制 1:多选，暂不支持连续多选，2:多选，并支持连续多选,默认值为1
     */
    IntelliSelectType: 2
});

此外，mxcad对象中也设置了相关的选择属性配置项目，用户也可以直接在mxcad对象中开启选择设置：

javascript 复制代码

import { createMxCad } from "mxcad";
createMxCad({
    //...
    enableIntelliSelect:true,// 是否启用选择功能，默认是使用
    multipleSelect: true, // 开启多选
    //...
  })

2. 选择的艺术：从交互到过滤

在实际开发中，构建选择集通常有两种截然不同的路径：

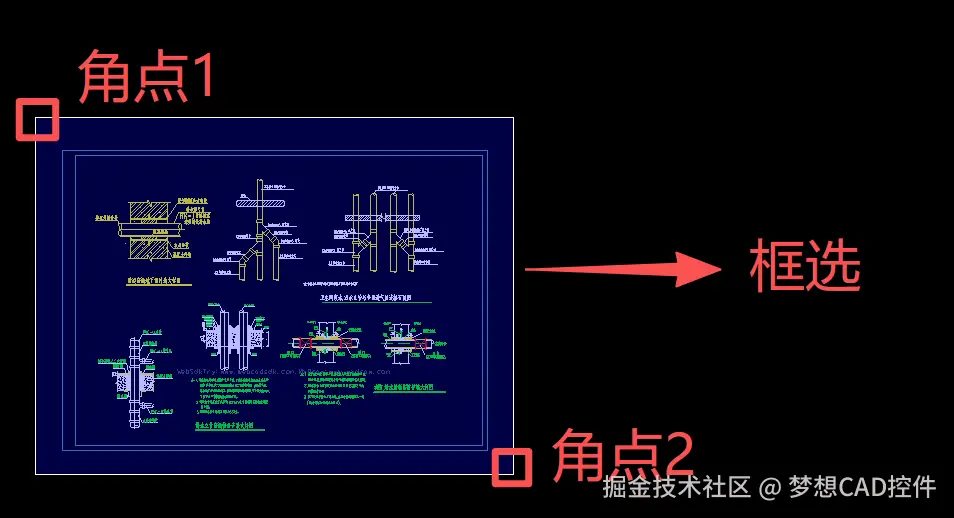

交互式选择 ：这是最直观的方式。根据用户的需求，我们可以引导用户进行"点选"（精准打击）、"框选"（区域覆盖）、"累加选择"（按住 Shift 逐个添加）或"全选"。这种方式依赖于用户的鼠标操作，MxCAD 内部已经封装了完善的逻辑，开发者只需调用相应的命令接口即可。选择方式的实现详情请参考mxcad开发文档中的选择图形。

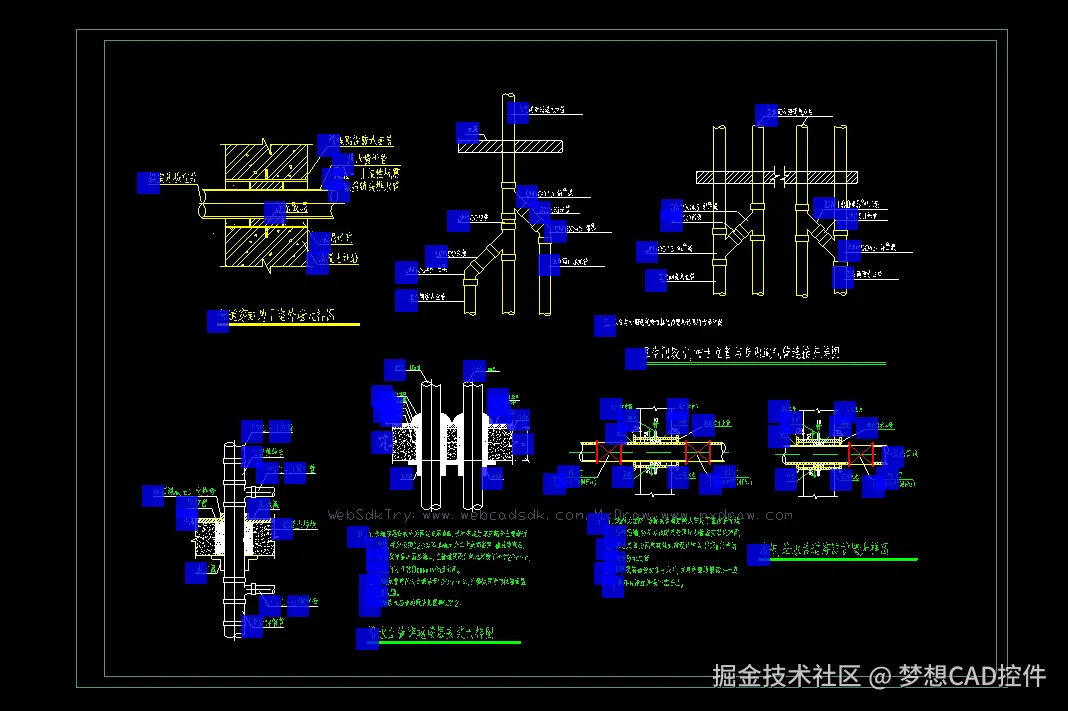

构建过滤器（高级应用） ：当业务逻辑需要自动筛选特定对象时（例如：自动选中图纸中所有的圆），交互式选择就显得力不从心了。此时，我们需要祭出 MxCADResbuf。通过构建过滤器，我们可以根据实体的类型（如 McDbText、McDbMText）、图层、颜色或扩展数据进行精确筛选。这就像在数据库中执行 SQL 查询一样，让代码自动帮你找到目标，是实现自动化批量处理的基石。

ini 复制代码

```
import { MxCADResbuf, MxCpp, MxCADSelectionSet } from "mxcad";
const mxcad = MxCpp.getCurrentMxCAD();
// 创建过滤器
const filter = new MxCADResbuf();
filter.AddMcDbEntityTypes("TEXT,MTEXT");
// 设置选择集，筛选文本对象
let ss = new MxCADSelectionSet();
ss.allSelect(filter);
ss.forEach((id) => {
    mxcad.addCurrentSelect(id)
});
mxcad.updateDisplay();
```

二、几何变换：从直观操作到数学本质

一旦目标实体被锁定，我们便进入了编辑的核心环节------几何变换。在 CAD 的底层世界里，所有的移动、旋转和缩放，本质上都是对实体顶点坐标进行的数学运算。

1. 核心引擎：变换矩阵

在 MxCAD 的底层逻辑中，一切皆矩阵。所有的复杂变换在数学上都统一为矩阵乘法 。通过构建一个 McGeMatrix3d 变换矩阵，我们可以描述任意的空间变换。

这种设计的精妙之处在于效率。你可以将多次变换（例如先旋转 45 度，再移动 100 单位，最后缩小一半）合并为一个单一的矩阵。通过 entity.transformBy(matrix) 接口一次性应用，实体的坐标将瞬间完成所有计算，避免了多次循环计算顶点的性能损耗。

2. 常见操作的两种境界

虽然底层是矩阵，但为了开发的便捷性，MxCAD 为开发者提供了"快捷方法"和"矩阵变换"两种实现层级。

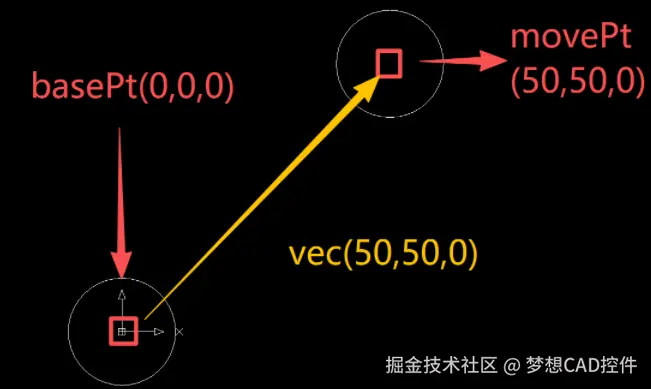

移动：直观上，我们定义一个位移向量 ，将实体所有点的坐标加上这个向量。快捷方式是 move(basePoint, toPoint)，直接定义起点和终点；底层则是通过 McGeMatrix3d.setToTranslation(vector) 生成平移矩阵。

scss 复制代码

```
import { McDbCircle, McGeVector3d, MxCpp, McGePoint3d, McGeMatrix3d } from "mxcad";

const mxcad = MxCpp.getCurrentMxCAD();
const center = new McGePoint3d(0,0,0)
const circle = new McDbCircle(center.x,center.y,center.z,10);
// 移动前
mxcad.drawEntity(circle);

// 方式一：快捷调用平移函数move
const movePt = new McGeVector3d(50,50,0);
circle.move(center,movePt);

// 方式二：调用平移矩阵
const matrix = new McGeMatrix3d();
const vec = new McGeVector3d(50,50,0)
matrix.setToTranslation(vec);
circle.transformBy(matrix);

// 移动后
mxcad.drawEntity(circle);
mxcad.updateDisplay();
```

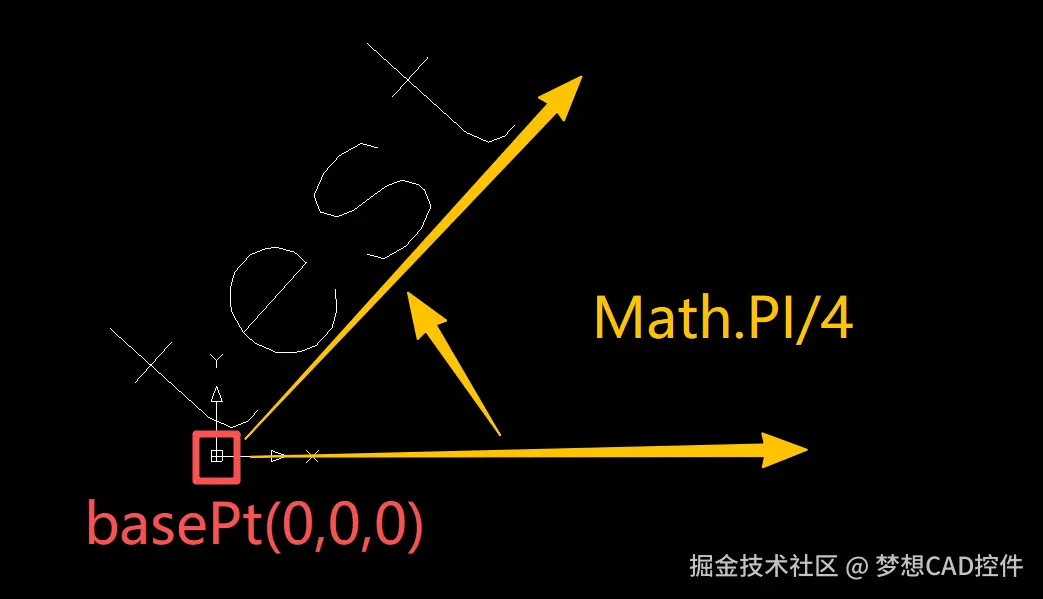

旋转：旋转需要三个关键要素：旋转基点 、旋转轴 和旋转角度 。实体上的点将绕着指定轴旋转指定的弧度。快捷方式 rotate(basePoint, dRotationAngle) 让你无需关心复杂的三角函数计算；而矩阵方式 McGeMatrix3d.setToRotation(angle, axis, center) 则赋予了你对空间旋转的绝对控制权。

ini 复制代码

```
import { McDb, McGeVector3d, MxCpp, McGePoint3d, McGeMatrix3d } from "mxcad";
const mxcad = MxCpp.getCurrentMxCAD();
const basePt = new McGePoint3d(0,0,0)
// 旋转前
const id = mxcad.drawText(0,0,'test',10,0, McDb.TextHorzMode.kTextLeft, McDb.TextVertMode.kTextBottom);
const text = id.getMcDbEntity();
const angle = Math.PI/4;
// 方式一：快捷调用旋转函数rotate
text.rotate(basePt,angle);
// 方式二：调用旋转矩阵
const matrix = new McGeMatrix3d();
matrix.setToRotation(angle,McGeVector3d.kZAxis,basePt);
text.transformBy(matrix);
mxcad.updateDisplay();
```

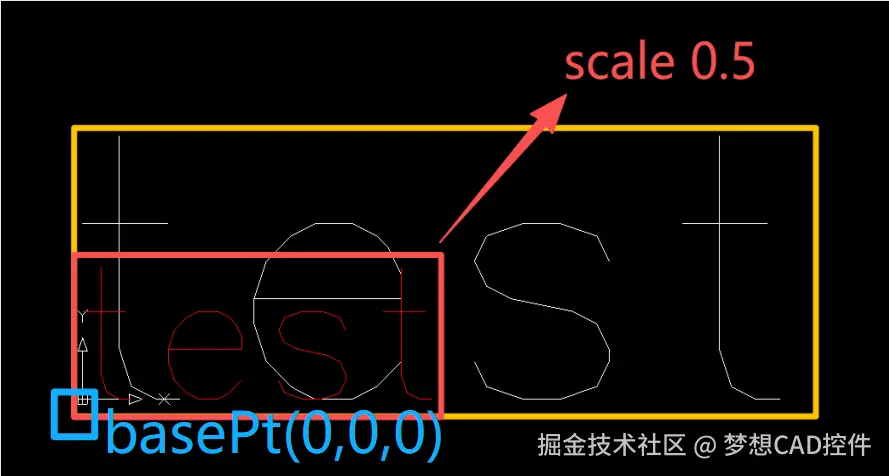

缩放：缩放是相对于基点进行的。新坐标 = 基点 + (旧坐标 - 基点) × 比例因子。无论是使用 scaleEntity(basePoint, dScaleFactor) 的便捷接口，还是通过矩阵 McGeMatrix3d.setToScaling(scaleAll, center)，核心都在于基点的选择------它决定了图形是"原地缩小"还是"飞出屏幕"。

ini 复制代码

```
import { McDb, McCmColor, MxCpp, McGePoint3d, McGeMatrix3d } from "mxcad";
const mxcad = MxCpp.getCurrentMxCAD();
const basePt = new McGePoint3d(0,0,0)
// 旋转前
const id = mxcad.drawText(0,0,'test',10,0, McDb.TextHorzMode.kTextLeft, McDb.TextVertMode.kTextBottom);
const text = id.getMcDbEntity();
// 方式一：快捷调用缩放函数scaleEntity
text.scaleEntity(basePt,0.5);
// 方式二：调用缩放矩阵
const matrix = new McGeMatrix3d();
matrix.setToScaling(0.5,basePt);
text.transformBy(matrix);
text.trueColor = new McCmColor(255,0,0)
mxcad.updateDisplay();
```

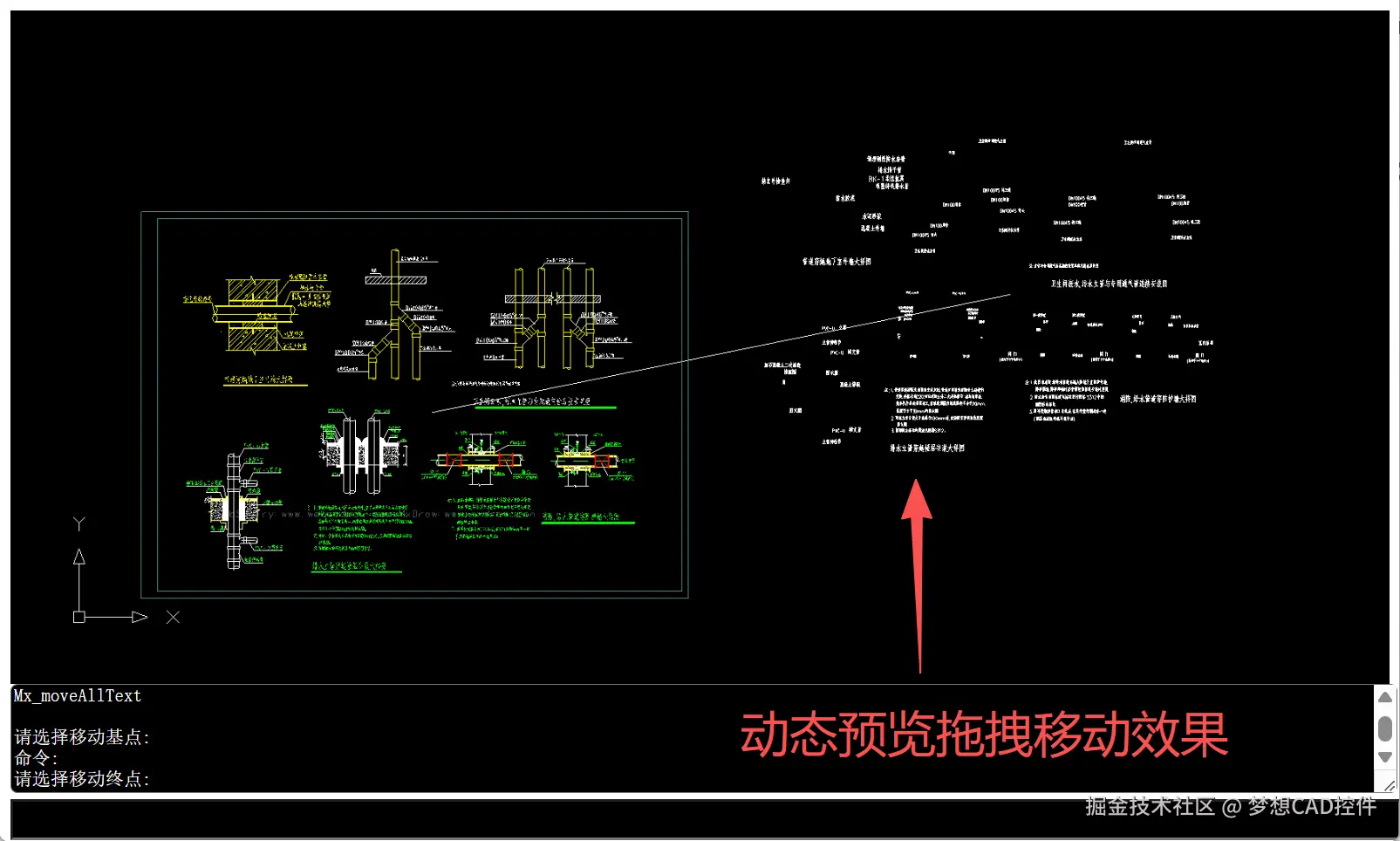

三、综合实战：带动态预览的批量文本移动

为了串联选择、过滤、变换及交互体验，我们实现一个核心场景：批量移动全图文字，并支持拖拽预览。

本案例引入MxCADUiPrPoint的setUserDraw回调，实现"所见即所得"的交互效果。

核心逻辑流程

精准筛选 ：利用MxCADResbuf构建针对TEXT和MTEXT的过滤器，通过MxCADSelectionSet获取全图目标实体。
基点锁定 ：使用MxCADUiPrPoint获取用户指定的移动基点。
动态预览 ：在鼠标移动过程中，通过setUserDraw实时克隆并绘制文字的"幻影"，提供视觉反馈。
执行变换 ：用户确认目标点后，对原始实体应用真实的move变换并刷新视图。

代码实现

ini 复制代码

import { MxCADSelectionSet, MxCADResbuf, MxCADUiPrPoint, McDbEntity, MxCpp, McDbLine } from "mxcad"
import { MxFun } from "mxdraw";

async function Mx_moveAllText() {
    const mxcad = MxCpp.getCurrentMxCAD();

    // 1. 构建过滤器：仅筛选 TEXT 和 MTEXT
    const filter = new MxCADResbuf();
    filter.AddMcDbEntityTypes("TEXT,MTEXT");

    // 2. 获取选择集并缓存实体
    const ss = new MxCADSelectionSet();
    ss.allSelect(filter);

    const entities: McDbEntity[] = [];
    ss.forEach(id => {
        mxcad.addCurrentSelect(id); // 高亮显示
        const text = id.getMcDbEntity();
        if (text) entities.push(text);
    })

    // 3. 交互：获取基点
    const getPoint = new MxCADUiPrPoint();
    getPoint.setMessage("请选择移动基点");
    const basePt = await getPoint.go();
    if (!basePt) return;

    // 4. 核心：动态预览 (UserDraw)
    getPoint.setMessage("请选择移动终点");
    getPoint.setUserDraw((pt, pw) => {
        // 绘制辅助线
        pw.drawMcDbEntity(new McDbLine(basePt, pt));

        // 克隆实体并绘制"幻影"
        entities.forEach(text => {
            const _text = text.clone() as McDbEntity;
            _text.move(basePt, pt); // 仅移动克隆体
            pw.drawMcDbEntity(_text);
        })
    });

    // 5. 确认目标点并执行真实变换
    const movePt = await getPoint.go();
    if (!movePt) return;

    entities.forEach(text => {
        text.move(basePt, movePt);
    });

    mxcad.clearMxCurrentSelect();
    mxcad.updateDisplay();
}

MxFun.addCommand("Mx_moveAllText", Mx_moveAllText);

四、总结与进阶思考

通过本文的深度解析，我们不仅掌握了 MxCAD 图形编辑的具体技法，更理解了其背后的数学原理。

选择机制 是入口。利用 MxCADSelectionSet 和过滤器，我们实现了从"人找图"到"代码找图"的跨越，特别是构建过滤器的能力，是实现自动化脚本的关键。
变换原理 是核心。深入理解基于矩阵的几何变换，让我们明白快捷方法背后的逻辑。虽然快捷方法（如 move、rotate）在日常开发中足够使用，但在处理复杂的复合变换时，直接操作矩阵才是效率的最高境界。
夹点交互是用户体验的灵魂。解析 CAD 特有的夹点编辑流程（即"获取-拖拽-更新"的闭环），能让我们的应用拥有原生 CAD 般流畅的交互体验。

在未来的开发中，当你面对复杂的图形编辑需求时，不妨回归本源：无论是多么炫酷的效果，最终都归结为对坐标点的矩阵运算。掌握这一点，你便掌握了操控 CAD 图形的终极密码。
