K8s实战: 用OpenELB破解Service外部访问难题

关于openelbl作为调度器实现k8s的Service的loadbalancer模式：

Kubernetes 原生不提供 LoadBalancer 类型 Service 的具体实现（尤其在裸机或私有云环境）。需要借助外部组件（如 OpenELB）来充当 4/7 层调度器，提供负载均衡能力，并能自动判断后端 Pod 的健康状态。

本文档记录了在 K8s 集群中部署 OpenELB 并测试 LoadBalancer Service 的完整过程及问题解决方法。

1.安装OpenELB

1.1下载资源清单

bash 复制代码

wget https://raw.githubusercontent.com/openelb/openelb/release-0.6/deploy/openelb.yaml

1.2应用

bash 复制代码

[root@k8s-master01 ~]# kubectl apply -f openelb.yaml

1.3 检验

bash 复制代码

[root@k8s-master01 ~]# kubectl get pod -n openelb-system
NAME                                  READY   STATUS              RESTARTS   AGE
openelb-admission-create-8ndq2        0/1     ContainerCreating   0          12s
openelb-admission-patch-pn9n6         0/1     ContainerCreating   0          12s
openelb-controller-5cdcf556d4-rtvtg   0/1     ContainerCreating   0          12s
openelb-speaker-4plq6                 0/1     ContainerCreating   0          12s
openelb-speaker-b4qjf                 0/1     ContainerCreating   0          12s
openelb-speaker-c5hwc                 0/1     ContainerCreating   0          12s

2.配置 EIP（弹性 IP 地址池）

2.1 EIP 资源配置文件

yml 复制代码

apiVersion: network.kubesphere.io/v1alpha2
kind: Eip
metadata:
    name: eip-sample-pool
    annotations:
      eip.openelb.kubesphere.io/is-default-eip: "true"
spec:
    address: 192.168.64.100-192.168.64.150	 # 可用的 IP 范围
    priority: 100
    namespaces:
      - test
      - default
    namespaceSelector:
      kubesphere.io/workspace: workspace
    disable: false
    protocol: layer2	# 使用二层协议（ARP/NDP）
    interface: ens160     # 指定网络接口

2.2 应用 &故障解决

bash 复制代码

[root@k8s-master01 ~]# kubectl apply -f eip.yml
Error from server (InternalError): error when creating "eip.yml": Internal error occurred: failed calling webhook "validate.eip.network.kubesphere.io": failed to call webhook: Post "https://openelb-controller.openelb-system.svc:443/validate-network-kubesphere-io-v1alpha2-eip?timeout=10s": dial tcp 10.7.129.16:443: connect: connection refused

原因是 OpenELB 的 Admission Webhook 无法正常提供服务，根本原因在于相关 Pod 未正常运行。

检测相关pod & 查看openelb-controller

bash 复制代码

[root@k8s-master01 ~]# kubectl get pod -n openelb-system
NAME                                  READY   STATUS              RESTARTS   AGE
openelb-admission-create-8ndq2        0/1     ImagePullBackOff    0          6m32s
openelb-admission-patch-pn9n6         0/1     ErrImagePull        0          6m32s
openelb-controller-5cdcf556d4-rtvtg   0/1     ContainerCreating   0          6m32s
openelb-speaker-4plq6                 0/1     ContainerCreating   0          6m32s
openelb-speaker-b4qjf                 0/1     ContainerCreating   0          6m32s
openelb-speaker-c5hwc                 1/1     Running             0          6m32s


[root@k8s-master01 ~]# kubectl describe pod -n openelb-system openelb-controller-5cdcf556d4-rtvtg
.......

Events:
  Type     Reason       Age                From               Message
  ----     ------       ----               ----               -------
  Normal   Scheduled    7m                 default-scheduler  Successfully assigned openelb-system/openelb-controller-5cdcf556d4-rtvtg to k8s-master01
  Warning  FailedMount  48s (x11 over 7m)  kubelet            MountVolume.SetUp failed for volume "webhook-cert" : secret "openelb-admission" not found

解决问题（临时解决方案）

由于 Webhook 配置存在问题，导致 EIP 创建被拦截。可临时删除该 ValidatingWebhookConfiguration 以绕过校验

bash 复制代码

[root@k8s-master01 ~]# kubectl get validatingwebhookconfiguration | grep openelb
openelb-admission               1          8m3s
[root@k8s-master01 ~]#
[root@k8s-master01 ~]# kubectl delete validatingwebhookconfiguration openelb-admission
validatingwebhookconfiguration.admissionregistration.k8s.io "openelb-admission" deleted

验证

bash 复制代码

[root@k8s-master01 ~]# kubectl apply -f eip.yml
eip.network.kubesphere.io/eip-sample-pool created

[root@k8s-master01 ~]# kubectl get eip
NAME              CIDR                            USAGE   TOTAL
eip-sample-pool   192.168.64.100-192.168.64.150

3.部署&测试 LoadBalancer Service

3.1 编辑资源清单

bash 复制代码

[root@k8s-master01 ~]# cat test_loadbalancer.yml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: loadbalancer-deploy
spec:
  replicas: 3
  selector:
    matchLabels:
      app: myapp
  template:
    metadata:
      labels:
        app: myapp
    spec:
      containers:
        - name: loadbalancer-container
          image: hb.reg.com/library/myapp:1.0	# 替换为实际可用镜像，这里是我是私人仓库
          ports:
            - containerPort: 80

---
apiVersion: v1
kind: Service
metadata:
  name: loadbalancer-svc
spec:
  type: LoadBalancer
  ports:
  - port: 80
    targetPort: 80
  selector:
    app: myapp

3.2应用

bash 复制代码

[root@k8s-master01 ~]# kubectl apply -f test_loadbalancer.yml

3.3检测

bash 复制代码

[root@k8s-master01 ~]# kubectl get eip,svc,pod
NAME                                        CIDR                            USAGE   TOTAL
eip.network.kubesphere.io/eip-sample-pool   192.168.64.100-192.168.64.150

NAME                       TYPE           CLUSTER-IP    EXTERNAL-IP      PORT(S)        AGE
service/kubernetes         ClusterIP      10.0.0.1      <none>           443/TCP        9d
service/loadbalancer-svc   LoadBalancer   10.10.18.79   192.168.64.100   80:32452/TCP   52s

NAME                                       READY   STATUS      RESTARTS   AGE
pod/loadbalancer-deploy-5c6f5f784d-lkvj2   1/1     Running     0          52s
pod/loadbalancer-deploy-5c6f5f784d-tls6p   1/1     Running     0          52s
pod/loadbalancer-deploy-5c6f5f784d-wtm7b   1/1     Running     0          52s

可用看到service的ip就是就是eip（IP地址池）设定的范围

bash 复制代码

[root@k8s-master01 ~]# curl 10.10.18.79
hello jock | welcome to nginx! | version 1.0
[root@k8s-master01 ~]# curl 10.10.18.79/hostname.html
loadbalancer-deploy-5c6f5f784d-wtm7b
[root@k8s-master01 ~]# curl 10.10.18.79/hostname.html
loadbalancer-deploy-5c6f5f784d-tls6p
[root@k8s-master01 ~]# curl 10.10.18.79/hostname.html
loadbalancer-deploy-5c6f5f784d-lkvj2
[root@k8s-master01 ~]# curl 10.10.18.79/hostname.html
loadbalancer-deploy-5c6f5f784d-wtm7b
[root@k8s-master01 ~]# curl 10.10.18.79/hostname.html
loadbalancer-deploy-5c6f5f784d-tls6p
[root@k8s-master01 ~]# curl 10.10.18.79/hostname.html
loadbalancer-deploy-5c6f5f784d-lkvj2


[root@k8s-master01 ~]# curl 192.168.64.100/hostname.html
loadbalancer-deploy-5c6f5f784d-lkvj2
[root@k8s-master01 ~]# curl 192.168.64.100/hostname.html
loadbalancer-deploy-5c6f5f784d-wtm7b
[root@k8s-master01 ~]# curl 192.168.64.100/hostname.html
loadbalancer-deploy-5c6f5f784d-tls6p

可用看到3个pod轮询

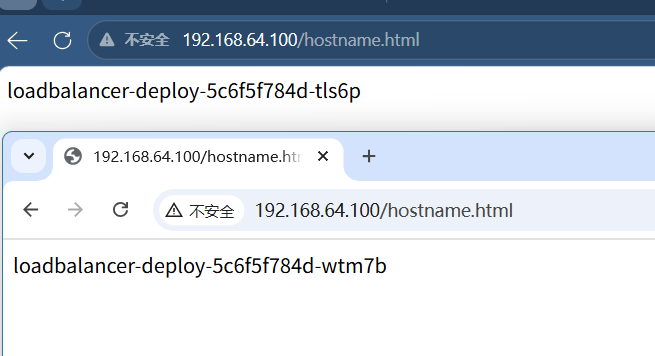

可以在浏览器里面查看该EXTERNAL-IP

用了两个浏览器（谷歌/微软），本来应该有轮询效果的，是浏览器的机制问题，加载也不会变化。

浏览器开启 HTTP Keep‑Alive 复用 TCP 连接，K8s Service 轮询只在新建 TCP 连接时生效，同一个连接内所有请求固定发给同一个 Pod，所以刷新看不到轮询。

一些Tips：

值得注意的是，即使我们现在查看相关pod

bash 复制代码

[root@k8s-master01 ~]# kubectl get pod -n openelb-system
NAME                                  READY   STATUS              RESTARTS   AGE
openelb-admission-create-8ndq2        0/1     ImagePullBackOff    0          35m
openelb-admission-patch-pn9n6         0/1     ImagePullBackOff    0          35m
openelb-controller-5cdcf556d4-rtvtg   0/1     ContainerCreating   0          35m
openelb-speaker-4plq6                 1/1     Running             0          35m
openelb-speaker-b4qjf                 1/1     Running             0          35m
openelb-speaker-c5hwc                 1/1     Running             0          35m

当前的 Speaker 已正常运行，即使 admission 和 controller 有问题，你的 LoadBalancer Service 仍然可以工作。因为：

Speaker：负责实际流量转发，已经正常工作

Controller：主要负责 IP 分配和状态管理

Admission：负责资源校验，已通过删除 webhook 绕过

如果你只需要基础功能，可以暂时忽略这些错误。但对于生产环境，建议解决所有组件的健康状态。

具体来说，结合本次实验：

Speaker是OpenELB的核心数据平面组件 ，它负责响应ARP请求将外部IP（如你实验中的192.168.64.100）绑定到节点MAC地址，并通过iptables/IPVS规则将到达该IP的流量负载均衡到后端Pod------这正是你实验中curl 192.168.64.100/hostname.html能够成功且轮询返回三个不同Pod名称的根本原因；而Controller仅负责初始的IP池管理和状态更新（你的EIP在创建时已分配好IP就不再需要它），Admission仅负责配置校验（你删除Webhook后配置已生效就无需它），这两个控制平面组件只在资源创建或变更时起作用，不影响已运行服务的流量转发，所以即便它们都异常，只要Speaker在运行，LoadBalancer Service就能正常工作。
