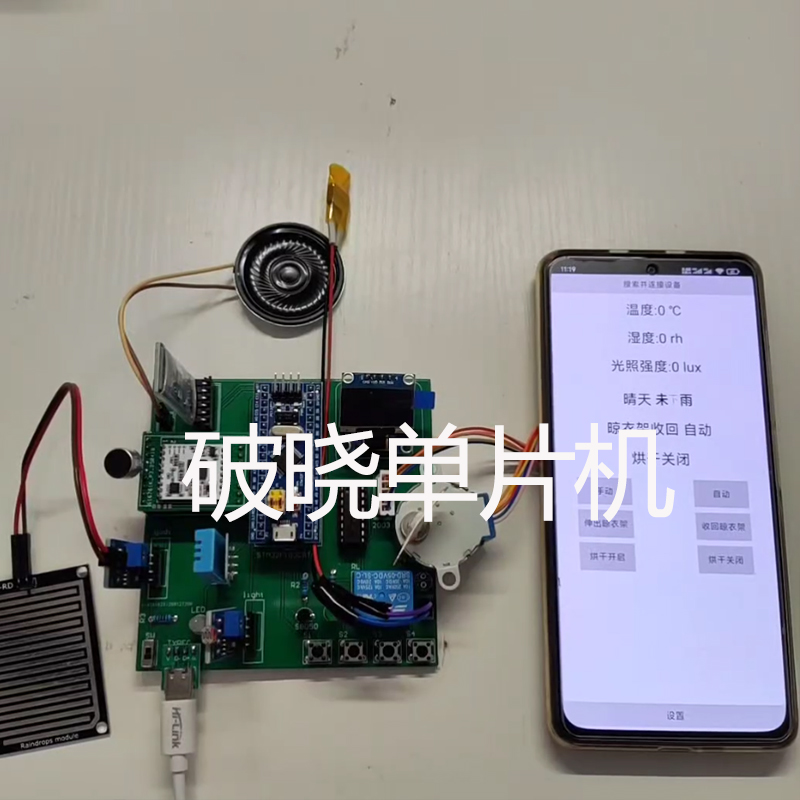

一、项目成品图片
哔哩哔哩视频链接：
https://www.bilibili.com/video/BV157gD6FE7n/?spm_id_from=333.1387.upload.video_card.click
资料分享看文章末尾
二、项目功能简介
1.主要器件组成
本设计由STM32F103C8T6单片机+蓝牙模块电路+OLED屏幕电路+DHT11温湿度传感器电路+SNR9813语音识别电路+光照传感器电路+雨滴传感器+ULN2003步进电机电路+继电器模块电路+加热电路+按键电路+电源电路组成。
2.功能详解
1、环境采集：DHT11温湿度传感器采集温度和湿度、雨滴传感器检测是否下雨、光敏传感器检测光照情况。
2、屏幕显示：OLED屏幕显示当前温度、湿度、光照强度、天气情况是否下雨、晾衣架状态、烘干状态和模式等信息。
3、下雨检测：通过雨滴传感器检测是否下雨。
4、光照检测：光敏传感器检测光照强度。
5、模式选择：选择自动模式和手动模式切换。
6、手动晾晒：通过app远程控制晾衣架伸出和收回功能，也可通过按键控制晾衣架伸出和收回功能。
7、自动晾晒：当下雨了或者阳光太低时，能自动收起晾衣架上的衣服。当天气良好时，能自动伸展开衣架晒衣服。具有识别晴天雨天的功能，自动实现收晾衣服功能。
8、语音控制：通过语音识别模块控制晾衣架伸出和收回。
9、自动烘干：检测到湿度大于60%湿度值自动开启烘干模式（手动模式下也可以手动打开和关闭烘干）。
10、阈值设置：可以设置光照和湿度阈值。
11、远程控制：通过蓝牙连接手机APP，APP可以查看当前环境信息数据，可调节阈值范围。

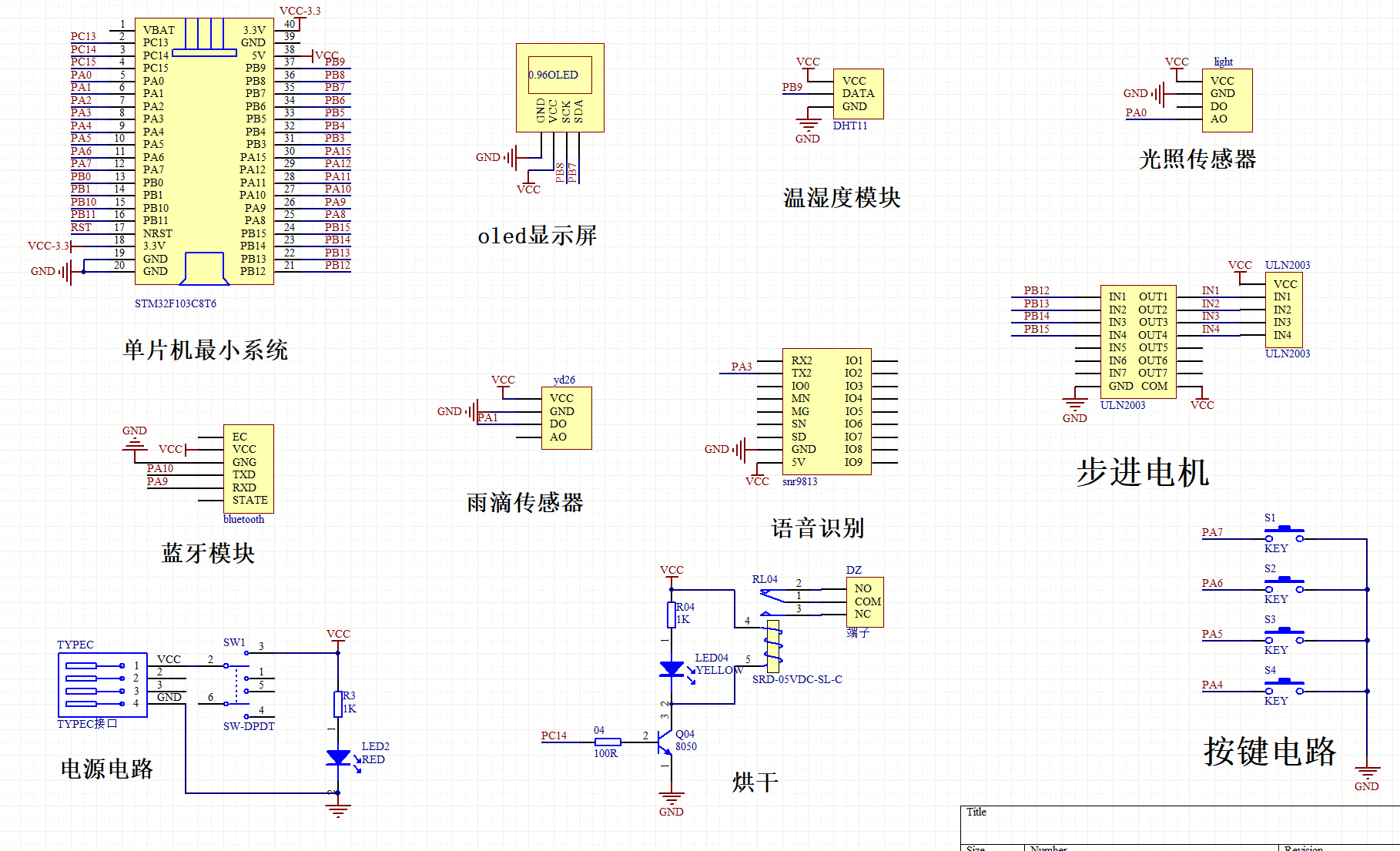

三、项目原理图设计

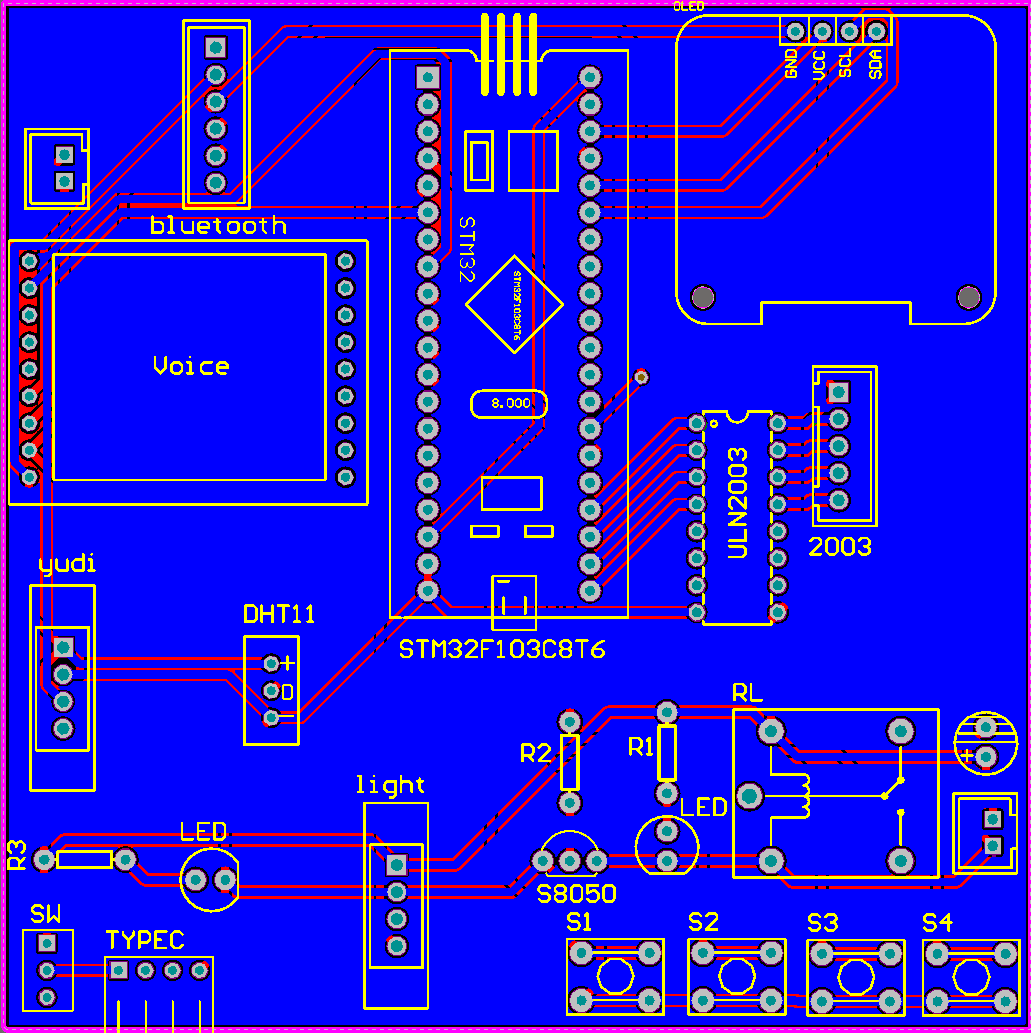

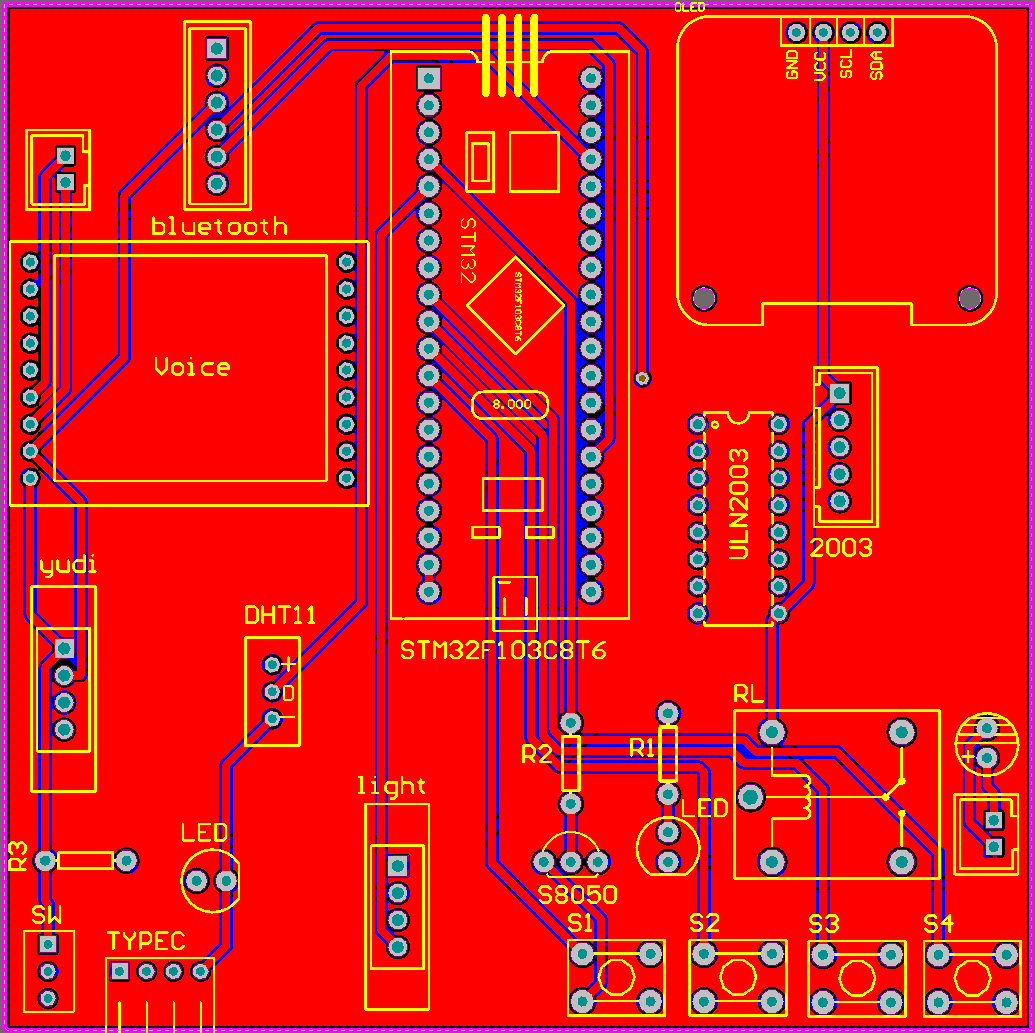

四、项目PCB硬件设计
五、项目程序设计
#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "GPIO/gpio.h"
#include "MYDATA/mydata.h"
#include "OLED/oled.h"
#include "timer.h"
#include "HC05/hc05.h"
#include "ADC/adc.h"
#include "USART2/usart2.h"
#include "uln2003.h"
#include "DHT11/dht11.h"
/****************破晓电子工作室*******************
*** 破晓单片机
*** 项目:STM32智能晾衣架
*** BILIBILI:破晓单片机
*** 小红书:破晓单片机
*** 授权IP:破晓单片机
*** 淘宝:破晓单片机
*** 淘宝:破晓电子
*** 版本:V01.01
*** MCU:STM32F103C8T6
******************破晓单片机***********************/
//显示界面
CaiDanJieGouTi KeyTab[SIZE_CAIDAN]=
{
{0 ,0 ,0 ,0 ,0 ,Main_Menu0},
{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
{7 ,7 ,7 ,7 ,7 ,Main_Menu7},
{8 ,8 ,8 ,8 ,8 ,Main_Menu8},
} ;
//传感器变量声明
typedef struct
{
uint16_t yuyin_flag;//
uint16_t xiayu_falg;//
uint16_t mode;//
uint16_t light;//
}SensorModulesValue;
typedef struct
{
uint16_t lighyz;
uint16_t humiyz;
}SensorThresholdValue;
typedef struct
{
uint8_t lyjfalg;
uint8_t tianqi;
}DriveFlag;
int main(void)
{
delay_init();
TIM3_Int_Init(9,7199);//定时器初始化
OLEDGUI_Config(); //OLED
OLEDGUI_DispString(30,16,"Init...",16,1);
key_Init();//按键初始化
Adc_Init();//Adc初始化
beep_Init();//beep初始化
DHT11_Init();//DHT11初始化
ULN2003_IO_Init();//ULN2003初始化
light_Init();//light初始化
yudi_Init();//yudi初始化
hot_Init();//hot初始化
HC05_Init();
SensorThresholdSet();//阈值初始化
uart1_init(9600);
delay_ms(100);
uart2_init(9600);
delay_ms(100);
OLEDGUI_Clear(); //OLED清屏
while(1)
{
//获取按键值
key_scan();
//进入菜单界面显示处理数据
GetKeylnput(&Keystatus);
//获取传感器数据
SensorDataGet();
//数据上传
currentDataPoint.valueTEMP=SensorData.TEMP;
currentDataPoint.valueHUMI=SensorData.HUMI;
currentDataPoint.valueligh=SensorData.ligh;
currentDataPoint.valuexiayu_falg=SensorData.xiayu_falg;
delay_ms(100);
}
}六、项目实验效果
七、项目包含内容
