Spark 核心之 Stage 切分划分与计算模式详解

摘要：DAGScheduler 拿到 finalRDD 后，如何一步步回溯出完整的 Stage DAG？为什么 Stage 内部可以 Pipeline 执行而 Stage 之间必须串行？数据本地性如何影响 Task 分发？本文从四步切分算法、Pipeline 函数组合原理、递归提交顺序、数据本地性调度、Stage 间串行 vs Stage 内并行五个维度，配合 1 张原创深色架构图 + 完整源码分析，带你彻底理解 Spark Stage 的切分逻辑与计算模式。

关键词：Spark Stage, DAGScheduler, Pipeline, 递归提交, 数据本地性, ShuffleMapStage, ResultStage, TaskSet

一、开篇：一个 collect() 如何变成两个 Stage？

scala 复制代码

sc.textFile("hdfs:///data")
  .flatMap(_.split(" "))
  .map((_, 1))
  .reduceByKey(_ + _)
  .filter(_._2 > 10)
  .collect()

这段代码会产生 2 个 Stage 。textFile→flatMap→map 是 Stage 0（3 个 NarrowDep），reduceByKey→filter→collect 是 Stage 1（1 个 WideDep 切分点）。

Stage 不是"写出来的"，而是 DAGScheduler "算出来的"。

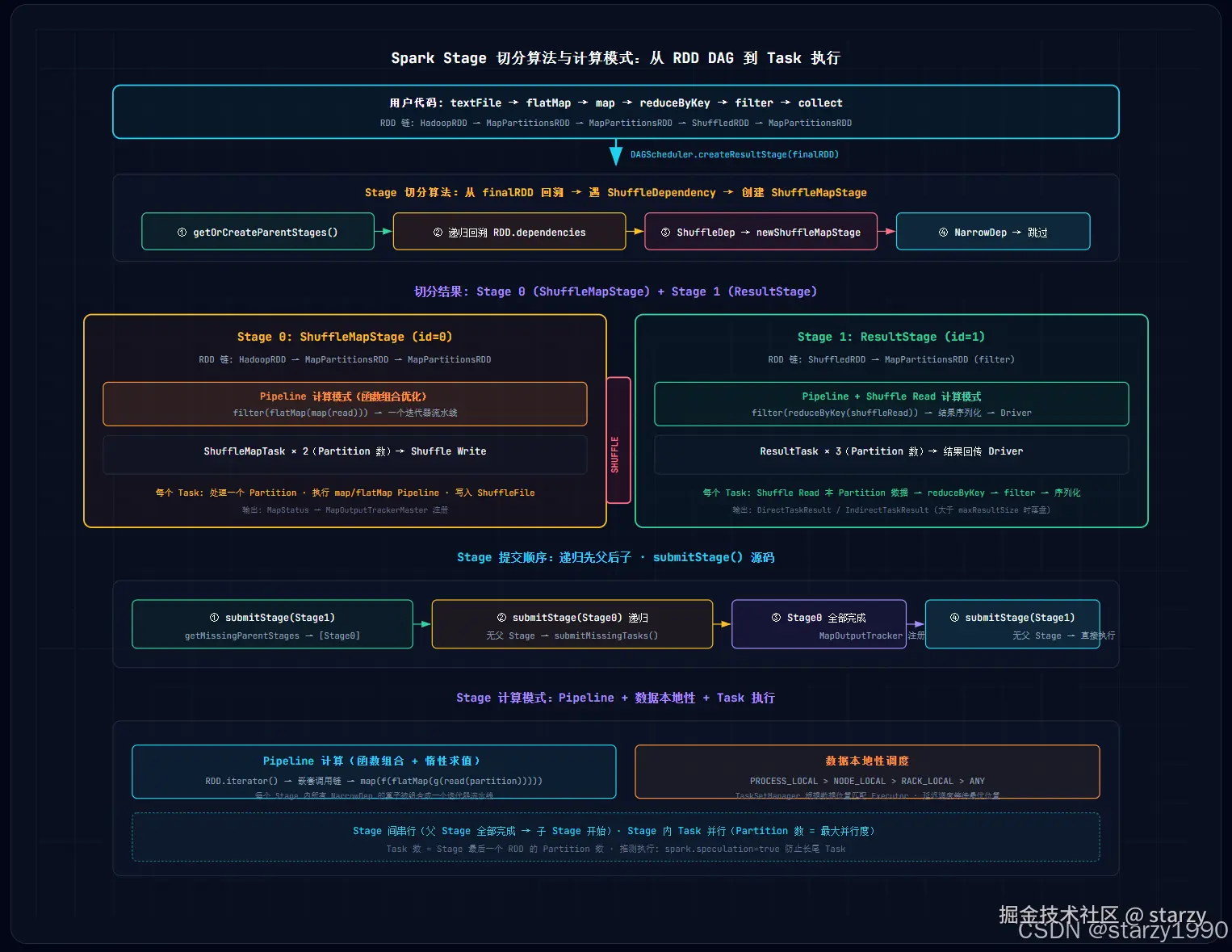

二、Stage 切分算法全景图

三、切分算法四步走

Step 1: DAGScheduler 从 finalRDD 出发

scala 复制代码

// 源码：DAGScheduler.scala
private def createResultStage(
    finalRDD: RDD[_], func: ..., jobId: Int, ...): ResultStage = {
  val parents = getOrCreateParentStages(finalRDD, jobId)  // 回溯
  val id = nextStageId.getAndIncrement()
  new ResultStage(id, finalRDD, func, partitions, parents, jobId, ...)
}

Step 2-3: 递归回溯 RDD.dependencies → 遇 Shuffle 则切分

scala 复制代码

private def getOrCreateParentStages(rdd: RDD[_], firstJobId: Int): List[Stage] = {
  rdd.dependencies.flatMap {
    case shufDep: ShuffleDependency[_, _, _] =>
      getOrCreateShuffleMapStage(shufDep, firstJobId) :: Nil   // ← 切分点
    case _: NarrowDependency[_] =>
      Nil  // ← 同 Stage，继续往前找
  }.toList
}

Step 4: submitStage() 递归提交------先父后子

scala 复制代码

private def submitStage(stage: Stage): Unit = {
  val missing = getMissingParentStages(stage).sortBy(_.id)
  if (missing.isEmpty) {
    submitMissingTasks(stage, jobId.get)  // 无父 → 直接执行
  } else {
    for (parent <- missing) submitStage(parent)  // 有父 → 先执行父
  }
}

提交顺序：submitStage(Stage1) → 发现父 Stage0 未完成 → submitStage(Stage0) → Stage0 全部 Task 完成 → 回到 submitStage(Stage1) → 执行。

四、Pipeline 计算模式

Stage 内所有 NarrowDep 的算子不是依次执行 ，而是被组合成一个迭代器流水线：

scala 复制代码

// RDD.iterator() 的嵌套调用链
// textFile → flatMap → map 被编译为：
rdd1.iterator(partition, context)  // textFile
  .flatMap(f1)                     // flatMap
  .map(f2)                         // map
// 等价于 f2(f1(read(partition))) → 逐条流水线，不落盘

Pipeline 优化效果：数据从 HDFS 读出后直接流经 flatMap → map，中途不落盘、不跨网络，极大减少 I/O。

五、数据本地性调度

TaskScheduler 分发 Task 时遵循延迟调度策略：

scss 复制代码

PROCESS_LOCAL (最优) → NODE_LOCAL → RACK_LOCAL → ANY
   0ms 立即调度     → 等待 3s    → 等待 6s   → 强制调度

bash 复制代码

# 调整本地性等待时间
--conf spark.locality.wait.process=3s   # PROCESS_LOCAL 等待
--conf spark.locality.wait.node=3s      # NODE_LOCAL 等待
--conf spark.locality.wait.rack=3s      # RACK_LOCAL 等待

六、Stage 间串行 vs Stage 内并行

维度	Stage 间	Stage 内
执行模式	串行（父子依赖）	并行（Partition 级）
桥接	MapOutputTracker	---
最大并行度	---	Partition 数 = Task 数

七、总结

要点	总结
切分算法	finalRDD 回溯 → 遇 ShuffleDep 切分 → 递归构建 Stage DAG
Pipeline	Narrow 算子函数组合成迭代器链，逐条流水线执行
提交顺序	submitStage 递归 → 先父后子 → MapOutputTracker 桥接
并行度	Stage 间串行，Stage 内并行（Partition 数 = Task 数）

金句：Stage 切分不是"人工标注"的------它是 DAGScheduler 从 RDD 血缘中自动推断出的最优执行计划。Narrow 是一气呵成的流水线，Wide 是必须交接的中转站。
