电子布生产

1 绪论：电子布定义、分类体系与全域应用价值

1.1 电子布基础定义

电子布特指无碱硼硅酸盐玻璃体系拉丝制成电子玻纤纱，经精密织造、高温脱浆、高压开纤、硅烷偶联表面改性后形成的平纹织物 ，行业标准遵循IPC-4412A、JIS R3420，严格限制碱金属氧化物含量Na₂O+K₂O≤0.5%，杜绝通电环境下离子迁移造成电路板漏电、短路失效，区别于建筑保温玻纤布、工业防腐玻纤布。

在覆铜板结构中，环氧树脂浸润电子布形成半固化片（PP片），两侧压合电解铜箔，热压成型得到覆铜板，电子布占据覆铜板质量占比65%、成本占比28%~32%，是决定PCB电学性能、热稳定性、加工良率的决定性基材。

1.2 电子布主流分类体系（三大划分维度）

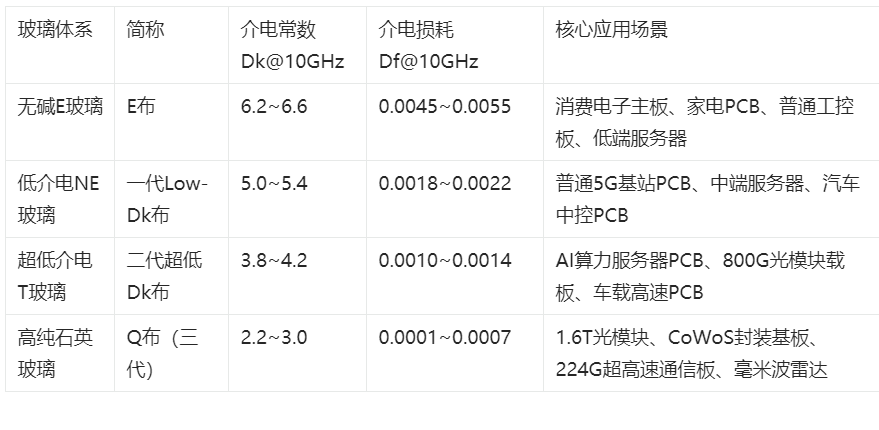

1.2.1 按玻璃配方体系划分（技术代际划分核心标准）

1.2.2 按成品厚度划分（市场规格主流划分）

1. 厚型电子布（90~200μm）：代表规格7628（厚度175μm），成本低廉，用于电视主板、台式电脑主板、低端工控PCB；
2. 极薄电子布（＜28μm）：103（23μm）、076（18μm）、055（16μm），IC载板、HBM配套基板、先进封装基材，技术壁垒最高。

1.2.3 按织造工艺划分

平纹布（99%商用主流，经纬纱1:1交错，结构均匀稳定性强）、斜纹布（极少使用，柔韧性高但尺寸稳定性差）、缎纹布（高端柔性PCB小众应用）。

1.3 电子布五大核心用处（产业链价值拆解）

1.3.1 机械骨架支撑，保障PCB尺寸稳定性

环氧树脂固化后存在热胀冷缩形变缺陷，电子布交织网络形成刚性骨架，将覆铜板热膨胀系数CTE从环氧树脂的65ppm/℃降至12~25ppm/℃。在芯片焊接（260℃回流焊）、服务器长期高温工作（85℃持续运行）场景下，避免PCB翘曲、焊盘脱焊、BGA虚焊失效。AI服务器主板层数普遍24~40层，若无电子布增强，多层压合极易出现层间错位报废。

1.3.2 绝缘隔离，杜绝PCB层间漏电

无碱配方杜绝碱金属离子游离迁移，玻纤本身击穿电压≥12kV/mm，环氧树脂填充纱线间隙后，层间绝缘电阻≥10¹⁵Ω，满足高压电源板、算力主板绝缘需求。动力电池BMS电路板、高压车载PCB均必须使用E级以上电子布实现绝缘隔离。

1.3.3 调控高频信号传输损耗，决定高速电路上限

高频电磁波在PCB内部传输时，会在玻纤、树脂两种介质界面发生折射、散射损耗。普通E布Dk=6.5，显著高于环氧树脂Dk=3.9，介质不匹配产生大量信号损耗，25G以上高速信号衰减严重；采用NE/T/Q低介电电子布后，玻纤Dk无限贴近树脂介电常数，介质界面损耗大幅下降。行业实测：电子布Dk每下降10%，PCB信号传输速率上限提升75%~110%，延迟降低15%以上，这也是AI算力升级必须替换低介电电子布的底层逻辑。

1.3.4 优化PCB钻孔加工性能，提升高端板材良率

未经开纤的玻纤纱束呈聚集状态，PCB激光钻孔、机械钻孔时钻头撞击密集纱束极易断钻、孔壁毛刺、孔内玻纤凸起，造成短路报废。经过高压开纤工艺的电子布，单根玻纤均匀分散铺开，布面致密平滑，钻孔孔壁光洁度提升40%，IC载板微小孔径（50μm微孔）加工良率从68%提升至92%以上，是先进封装基板必备工艺。

1.3.5 适配轻薄化电子终端迭代

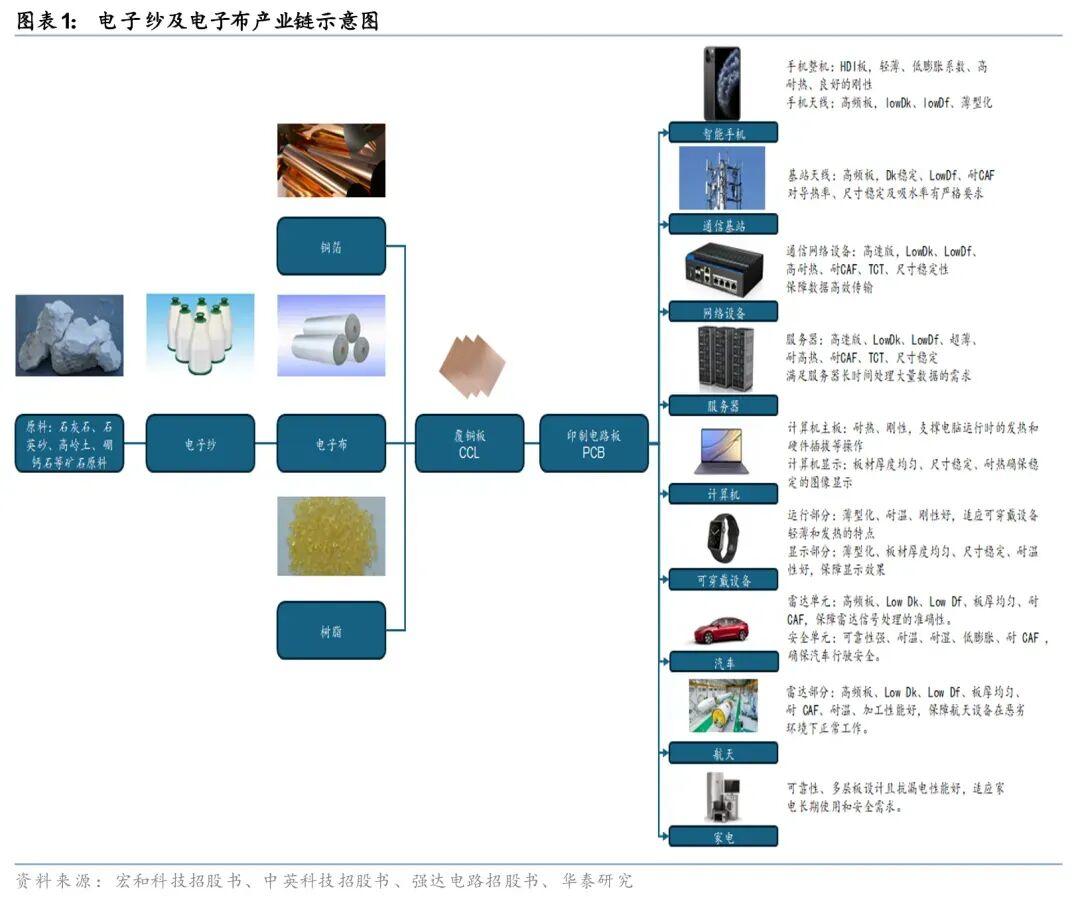

1.4 下游全域应用场景分布

1. 算力基础设施（增量最大赛道，占高端电子布需求52%）：AI训练服务器、推理服务器、800G/1.6T光模块PCB、交换机主板、HBM配套载板、CoWoS封装基板，全部采用T布、石英Q布；
2. 通信产业：5G宏基站PCB、毫米波6G射频板、卫星通信PCB，主流NE低介电电子布；
3. 汽车电子：自动驾驶域控制器PCB、车载毫米波雷达、动力电池BMS、车规级PCB，超薄106/103电子布；
4. 消费电子：智能手机、笔记本、平板、折叠屏、智能手表主板，2116、1080超薄电子布；
5. 半导体封装：FC-BGA载板、先进2.5D/3D封装基板，超低膨胀超薄开纤电子布；
6. 工控、医疗电子：工业控制板、医疗影像设备PCB，通用E布。

---

2 电子布生产底层技术原理

电子布并非简单纺织工艺，融合玻璃无机材料熔融物理、高速纺织力学、高分子界面化学、流体开纤均质四大基础原理，每一道工序的参数设计均依托底层物理化学规律。

2.1 原理一：玻璃熔融拉丝成纤原理（电子纱成型核心）

2.1.1 玻璃配方熔融热力学原理

电子级无碱玻璃基础配方（E玻璃质量占比）：SiO₂ 52~56%、B₂O₃ 18~22%、Al₂O₃ 12~15%、CaO 10~13%、MgO 0~2%，不含Na₂O、K₂O碱金属氧化物。

• SiO₂：形成玻璃三维网状骨架，决定玻璃耐热性、绝缘性；
• B₂O₃：硼氧化物弱化玻璃网络结构，降低熔融温度、提升拉丝成型流动性，同时降低整体介电常数；
• CaO/MgO：调节玻璃粘度区间，保证1580~1620℃窑温下玻璃液粘度稳定在10³·⁵ Pa·s（拉丝最优粘度区间）。

玻璃在全电熔窑内经历四段状态转变：

固态粉料→1500℃软化烧结→1580~1620℃完全熔融形成均质玻璃液→澄清均化去除气泡条纹→冷却至1280℃进入漏板拉丝阶段。

粘度控制是拉丝成败关键：粘度＞10⁴ Pa·s，玻璃流动性差易堵漏板；粘度＜10³ Pa·s，玻璃流动性过高无法拉制成均匀微米级单丝，极易断丝产生毛羽缺陷。

2.1.2 铂铑漏板拉丝动力学原理

熔融玻璃依靠自重从铂铑合金漏板微孔（孔径0.3~0.5μm）流出形成玻璃液柱，下方拉丝机以2500~4000m/min高速牵引拉伸，玻璃液柱在风冷作用快速冷却固化，形成直径3~9μm连续玻璃单丝。

力学公式：

d=玻纤单丝直径、Q=漏板单孔玻璃流量、V=拉丝牵引速度。

工业生产依靠恒定漏板温度控流量Q、闭环调速拉丝机控牵引速度V ，将单丝直径公差控制在±0.05μm以内，直径波动超标会造成后续织造张力不均、布面厚度偏差。

铂铑漏板采用铑含量22%铂铑合金，耐高温1700℃、抗氧化、不与熔融玻璃发生浸润粘连，是超细电子纱制备的核心贵金属耗材。

2.2 原理二：高速喷气织造力学原理

电子布全部采用喷气织机织造，区别于民用喷水织机（喷水会带入金属离子污染玻纤，无法用于电子场景）。

1. 经纱提前整经成经轴，经纱持续保持850~950N恒定张力，避免织造过程纱线松弛、收缩导致布面密度不均；
2. 高压气流（0.6~0.8MPa）牵引纬纱高速穿过经纱开口间隙，纬纱飞行速度1200~1500m/min；
3. 钢筘以300~600次/分钟频率将纬纱推向织口，经纬纱相互交织形成平纹胚布。
   织造力学约束：玻纤脆性远高于棉纤维，摩擦系数大，经纱张力过大极易崩断，张力过小交织松散造成布面稀密不均，因此经纱必须提前上浆包覆保护膜，降低织造摩擦损耗。

2.3 原理三：硅烷偶联界面结合原理（决定玻纤与树脂结合强度）

玻璃主要成分为SiO₂，表面富含硅羟基-Si-OH；环氧树脂、PPO树脂为有机高分子，二者极性差异极大，直接复合会出现界面分层、剥离，覆铜板受热后发生分层失效。

硅烷偶联剂分子具备双官能团结构：

• 无机端：-Si(OCH₃)₃，水解生成硅羟基，与玻纤表面-Si-OH脱水缩合形成共价键，牢牢附着在玻纤表面；
• 有机端：环氧基、氨基、苯基官能团，可与环氧树脂发生交联反应，实现玻纤无机相与树脂有机相化学键合。
  界面结合强度提升3~5倍，覆铜板耐浸焊分层时间从15s提升至120s以上，同时抑制玻纤与树脂界面产生水汽聚集，杜绝电路板吸湿漏电。

2.4 原理四：高压水射流开纤均质原理

织造后的胚布纬纱、经纱均为数百根单丝聚集而成的纱束，纱束内部存在大量空隙，环氧树脂无法充分浸润，成型覆铜板内部出现空隙气泡，高频环境下气泡发生极化损耗，大幅提升Df损耗值。

高压水开纤原理：压力80~160bar的扇形高压水流垂直喷射布面，水流冲击力穿透纱束，将紧密聚集的玻纤单丝打散、均匀平铺展开，纱束扁平化散开，布面空隙率均匀降至8%~12%，环氧树脂可以完全浸透每一根玻纤，消除内部空隙，最终实现三大优化：

1. 布面厚度均匀性提升；2. 覆铜板介电损耗下降；3. 钻孔孔壁无凸起玻纤毛刺。

3 电子布全工艺流程分步实操详解

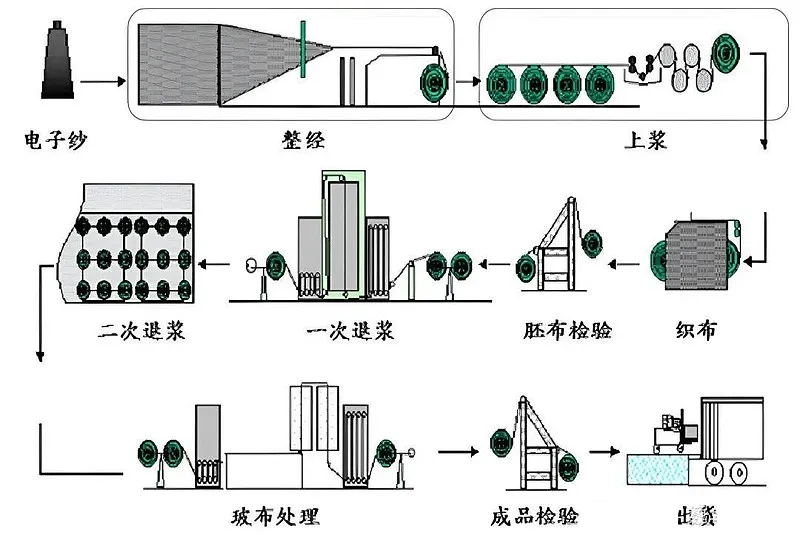

完整产业链分为三大工段：工段1 电子级玻纤纱制备（窑炉熔制→拉丝→并捻）、工段2 织造制备胚布（整经→浆纱→喷气织造）、工段3 胚布精加工（一次高温退浆→二次深度退浆→高压开纤→硅烷表面处理→烘干定型→成品检验分卷），总计12道连续化工业工序。

工段1：电子纱制备（电子布品质源头，占整体品质权重45%）

工序1：高纯原料配料、混合、烘干预处理

1. 原料选用高纯石英砂、高纯硼钙石、氧化铝粉体，管控重金属杂质Fe₂O₃≤8ppm、Cu≤1ppm、Pb≤0.5ppm，金属杂质超标会造成玻纤导电、电路板短路；
2. 按照E/NE/T玻璃配方精准计量配料，自动化混料系统充分搅拌混合，粉料均匀度偏差≤±0.3%；
3. 粉料送入热风烘干窑，120℃烘干至含水率＜0.05%，水分进入熔窑会产生水蒸气气泡，导致拉丝断丝、玻纤内部中空缺陷；
4. 烘干粉料密封送入全电熔池窑，隔绝外界粉尘污染。

工序2：全电熔窑熔融、澄清、均化

1. 窑炉结构分段：熔化带（1580~1620℃）、澄清带（1600℃高温脱泡）、均化带（1520℃电磁搅拌均质）、冷却带（1280℃恒温送料）；
2. 熔化带粉料完全熔融成玻璃液，澄清带保温30h以上，将玻璃液内部气泡完全上浮消除；电磁搅拌破除玻璃液温度分层、成分分层，避免出现条纹玻纤；
3. 冷却带精准降温至1280℃，此时玻璃液粘度精准锁定10³·⁵ Pa·s，适配拉丝工况；
4. 窑内衬采用高纯刚玉砖，杜绝耐火材料析出杂质污染玻璃液。

工序3：铂铑漏板高速拉丝、浸润剂包覆

1. 均质玻璃液流入漏板腔体，漏板恒温1275℃，单块漏板开孔数量3000~12000孔，孔径精度0.4μm±0.03μm；
2. 玻璃液从微孔流出形成丝流，拉丝机牵引速度3200m/min，梯度风冷系统（上段冷风180℃、中段80℃、下段常温）逐级冷却固化成3.8~7μm单丝；
3. 单丝离开冷却区瞬间，喷涂专用浸润剂（改性环氧乳液+硅烷偶联剂+润滑剂），浸润剂干膜厚度控制在0.2μm，作用：集束收拢单丝成纱束、润滑防摩擦断丝、预留后续与树脂结合的活性官能团；
4. 集束轮将800~2000根单丝收拢成原丝纱束，卷绕至丝筒，完成原丝制备。

工序4：并纱、加捻制成成品电子纱

1. 原丝筒并纱合并成目标特数Tex（超细电子纱4~6Tex，常规电子纱9~13Tex）；
2. 低捻加捻处理，捻度控制25~40捻/米，捻度过高纱束紧实，后续开纤难度大幅上升；捻度过低纱束松散织造易起毛；
3. 电子纱恒温恒湿仓库存放24h时效稳定，消除拉丝内应力，避免后续织造收缩变形。

工段2：织造工段（决定布面平整度、经纬密度均匀度，品质权重30%）

工序5：整经工序

1. 将数百筒电子纱按照设计经纬密度配比，均匀排布在整经机上，全部纱线张力统一设定4200N，张力波动≤±50N；
2. 纱线平行整齐卷绕在巨型经轴之上，经轴宽度2.15m（电子布标准门幅），整经过程全程无尘车间（万级无尘），防止粉尘附着纱线形成织布疵点；
3. 经轴成型后检测经纱排列间隙，相邻纱间距偏差≤0.02mm方可进入下一道浆纱工序。

工序6：浆纱上浆保护

玻纤脆性大，高速织造中经纱与钢筘、综框反复摩擦极易起毛断裂，浆纱工序在经纱表面包覆一层水溶性淀粉改性浆料保护膜：

1. 经纱连续浸入浆料槽（改性淀粉+耐高温润滑剂体系），预浸高压挤压，保证浆料均匀包覆；
2. 热风分段烘干（80℃预烘→120℃主烘干），烘干后经纱浆料附着量控制6.5%±0.3%；
3. 上浆后经纱耐磨性提升6倍，高速织造断纱率从12次/万米降至0.8次/万米。

工序7：喷气织机织造平纹胚布

1. 经轴安装在喷气织机，织机车间恒温23℃、湿度58%RH，温湿度波动会造成玻纤伸缩，引发布面稀密档疵病；
2. 采用空气引纬喷气织机，压缩洁净干燥空气牵引纬纱往复穿行经纱开口，织机车速450r/min；
3. 严格执行平纹织造结构，经纬纱密度按照IPC标准锁定（例7628布经纬密度44×32根/英寸，1080布70×48根/英寸），密度公差±0.5根/英寸；
4. 织造成型胚布连续收卷，胚布外观全检，剔除断纱、毛粒、稀密档、油污疵品，合格胚布转入精加工工段。

工段3：胚布精加工工段（决定最终电气性能、浸润性能，品质权重25%）

工序8：一次高温预退浆（去除织造浆料主体）

浆纱阶段包覆的淀粉浆料属于有机物，若残留在布面，覆铜板高温压合时浆料碳化，造成PCB绝缘失效、黑点缺陷，必须彻底脱除。

1. 胚布以100m/min匀速进入立式连续脱臭炉，一区温度430℃、二区450℃；
2. 淀粉浆料高温氧化燃烧分解为CO₂、水蒸气排出，焚烧炉配套废气催化燃烧环保处理系统；
3. 一次退浆结束后，布面有机物残留量降至0.4%以下，去除95%织造浆料。

工序9：二次深度热退浆+碳化残渣吹扫

一次退浆后玻纤缝隙仍残留微量碳化浆料残渣，必须二次高温深度净化：

1. 胚布进入卧式高温热处理炉，480℃保温60s，彻底焚烧微量有机残渣；
2. 高压干燥氮气吹扫布面碳化粉尘，布面有机物总残留控制≤0.08%（高端IC载板布要求≤0.03%）；
3. 退浆完成后玻纤表面裸露大量硅羟基，具备与偶联剂结合的活性位点。

工序10：高压水射流开纤处理（高端电子布核心差异化工序）

普通低端电子布省略开纤工序，仅用于低端板材；AI服务器、IC载板用高端电子布必须完整开纤：

1. 胚布水平匀速输送，上下双面布置扇形高压喷嘴，水压分段控制前段100bar打散纱束、中段140bar均匀铺开纤维、后段90bar整平布面；
2. 喷嘴与布面夹角75°，排布间距25mm，避免水流交叉对冲造成布面起皱；
3. 开纤后纱束完全扁平化散开，单丝均匀分布，布面致密平整，厚度极差控制＜2μm。

工序11：硅烷偶联表面改性处理+烘干定型

这是决定玻纤与树脂结合力、介电性能的关键化学处理工序：

1. 开纤后的洁净胚布匀速浸入偶联剂处理液（根据下游树脂体系匹配配方：环氧板材用氨基硅烷、PPO高速板材用苯基硅烷）；
2. 辊压挤除多余处理液，控制偶联剂附着量0.12%~0.20%，附着过多会增加有机杂质提升介电损耗，过少界面结合强度不足；
3. 三段梯度烘干：85℃低温挥发水分→150℃硅烷水解缩合反应→180℃固化定型；
4. 烘干过程同步张力定型，消除布面内应力，防止成品布后续收缩变形。

工序12：成品检测、分卷、分级入库

成品电子布经过全维度在线检测后分级：

1. 在线视觉检测：机器视觉连续扫描布面，检出毛羽、破洞、污渍、稀密档；
2. 离线抽样检测：厚度、经纬密度、克重、Dk/Df介电性能、浸润性、耐热性；
3. 按照品质分为A级（IC载板/算力服务器专用）、B级（汽车电子、通信PCB）、C级（消费电子通用板材）；
4. 无尘环境下分卷封装，真空防潮包装出厂。

4 全工序核心工艺参数控制标准、管控阈值与不良品成因分析

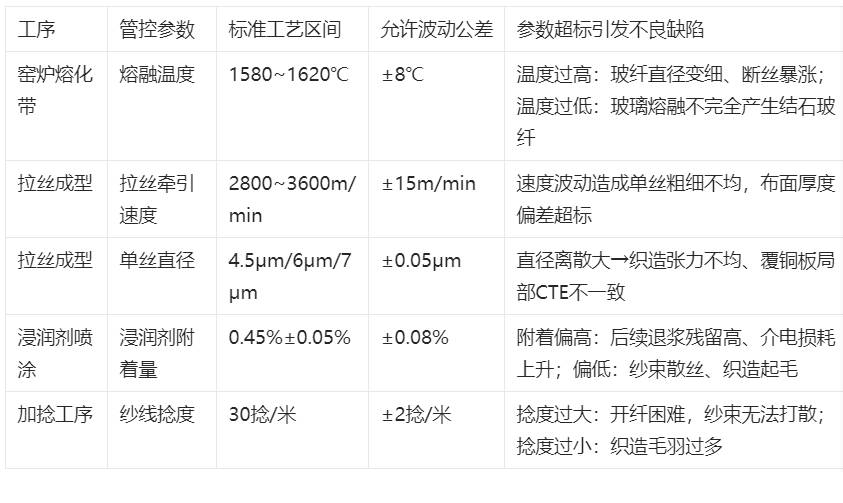

4.1 上游电子纱制备关键参数管控表

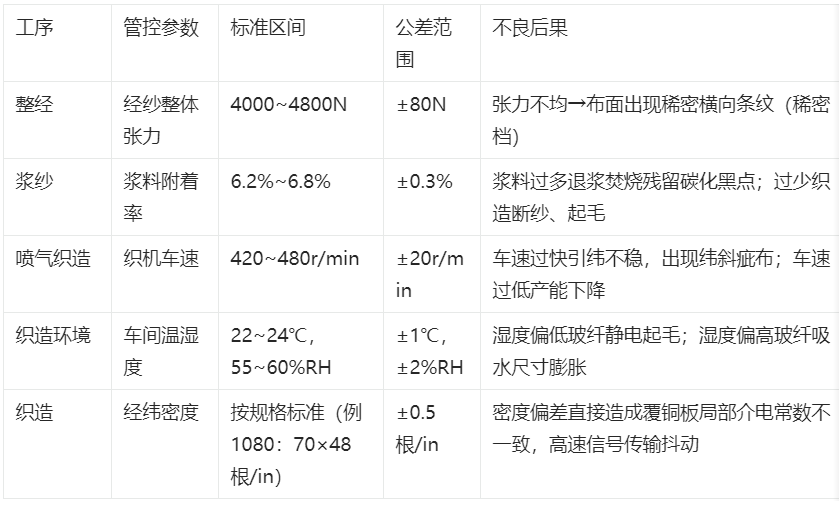

4.2 织造工段工艺参数阈值

4.3 精加工核心工艺参数（决定高端产品良率）

4.3.1 退浆工艺参数

1. 一次预退浆炉温：一区425~435℃、二区445~455℃，布面行进速度98~102m/min；
2. 二次深度退浆温度：475~485℃，保温时间55~65s；
3. 管控目标：总有机物残留≤0.08%，载板级布≤0.03%；
4. 温度不足浆料焚烧不彻底，残留有机物碳化形成PCB黑点；温度超过500℃玻纤表面析晶变脆，抗拉强度下降20%以上。

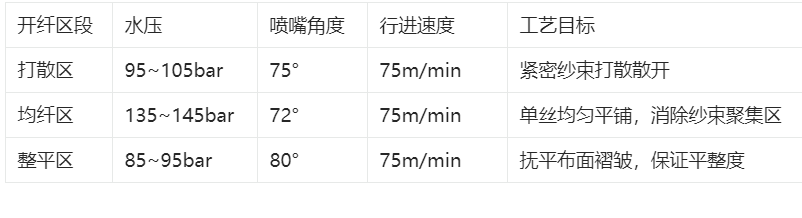

4.3.2 高压开纤工艺参数（高端电子布核心壁垒参数）

开纤水压低于80bar：纱束无法散开，树脂浸润不良，钻孔毛刺严重；水压高于160bar：高压水流冲断玻纤，布面出现断纱破洞，成品报废。

4.3.3 硅烷偶联处理参数

1. 处理液浓度：硅烷偶联剂质量分数1.2~1.8%；
2. 浸胶挤余厚度：控制湿膜厚度12μm；
3. 三段烘干温度：85℃→150℃→180℃；
4. 最终偶联剂干附着量：0.13%~0.18%；
   附着量＞0.2%：有机硅烷过多引入有机杂质，高频Df损耗显著上升；附着量＜0.1%：玻纤与环氧树脂界面粘结力不足，覆铜板受热分层。

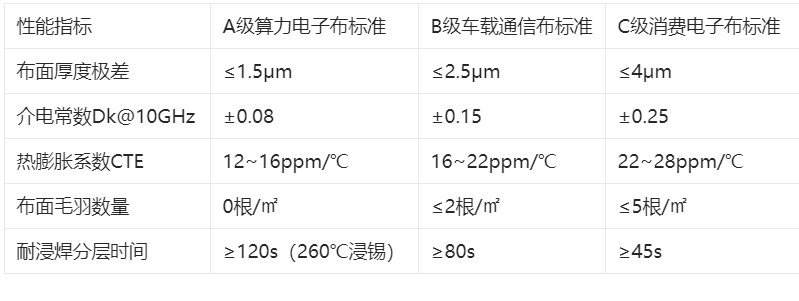

4.4 成品关键性能管控公差表

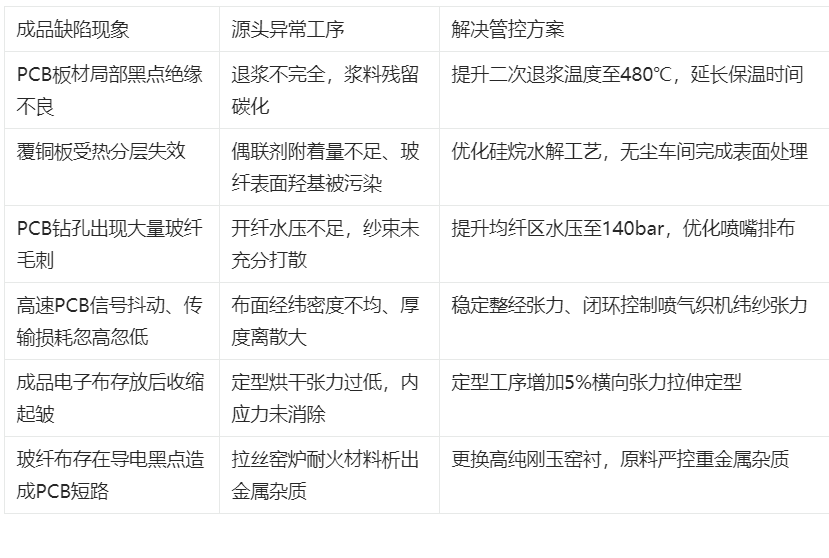

4.5 高频不良缺陷溯源对照表

5 电子布八大关键性能指标定向优化逻辑

电子布所有性能优化均围绕下游覆铜板两大需求：高频高速场景下低Dk/Df介电损耗、多层PCB封装下低CTE尺寸稳定，不同性能之间存在制衡关系，需采用配方+工艺协同优化方案。

5.1 介电性能（Dk介电常数、Df介电损耗）优化逻辑（算力场景核心需求）

5.1.1 配方端优化（根本性优化手段）

介电本质规律：玻璃体系中极性金属氧化物越多，极性偶极子在高频电场下极化损耗越强，Dk、Df数值越高。

1. E玻璃优化为NE低介玻璃：降低CaO、MgO碱土金属氧化物占比（从12%降至7%），提升B₂O₃硼氧化物占比至22%，整体Dk从6.5降至5.2，Df由0.005降至0.002；
2. T超低介玻璃：进一步去除CaO组分，SiO₂提升至60%，B₂O₃ 24%，实现Dk=4.0、Df=0.0012；
3. 石英Q布：采用99.97%高纯SiO₂石英纤维，无硼无碱金属组分，几乎无极性偶极子，10GHz下Dk=2.6、Df=0.0005，是当前高频最优方案。

5.1.2 工艺端配套优化

1. 深度退浆：彻底清除有机浆料残留，有机物属于高损耗介质，残留0.1%浆料可造成Df上升15%；
2. 充分高压开纤：打散纱束消除布面空隙，空隙内空气Dk=1，空隙分布不均会造成板材介电波动；均匀开纤后空隙率稳定10%，介电一致性提升；
3. 偶联剂选型匹配：高频PPO树脂基材搭配苯基硅烷偶联剂，避免氨基硅烷极性基团带来额外介电损耗。

制衡矛盾

提升B₂O₃降低Dk的同时，玻璃高温粘度下降，拉丝难度提升、漏板腐蚀速率提升2倍，低介电玻璃生产成本比E玻璃高出65%。

5.2 热膨胀系数CTE优化逻辑（IC载板刚需，解决PCB翘曲）

PCB焊接回流焊温度260℃，多层板材玻纤与树脂CTE不匹配会产生层间热应力，引发翘曲、BGA焊点开裂。

1. 配方优化：提高Al₂O₃、SiO₂骨架组分含量，降低硼钙组分，玻璃本身CTE从32ppm/℃降至18ppm/℃；
2. 织造优化：提升经纬密度，增加玻纤交织网络占比，覆铜板内部玻纤体积占比由45%提升至52%，整体板材CTE下降至13~16ppm/℃；
3. 定型工艺优化：烘干定型阶段施加横向+纵向双向张力拉伸定型，释放玻纤内应力，避免成品受热收缩。

5.3 布面平整度、厚度均匀性优化逻辑

厚度波动＞3μm的电子布制作24层高端PCB时，多层压合后层厚偏差累积，造成内层线路开路。

优化方案：

1. 拉丝闭环调速系统，严格控制单丝直径公差±0.05μm；
2. 整经恒张力控制系统，经纱张力波动控制±50N以内，杜绝稀密档；
3. 双面双向高压开纤，上下喷嘴对称布置，布两面受力均衡避免单侧凸起；
4. 精加工全程采用悬浮输送方式，布面无硬质支撑接触，杜绝压痕。

5.4 树脂浸润性优化逻辑

浸润不良会在玻纤与树脂界面形成微气泡，湿热环境下水汽渗入气泡，通电后发生电化学腐蚀，电路板出现离子迁移漏电失效。

优化路径：

1. 二次高温退浆去除所有有机物杂质，裸露玻纤表面活性硅羟基；
2. 高压开纤打散纱束，增加玻纤总表面积，提升树脂润湿接触面积；
3. 精准控制硅烷偶联剂附着量0.15%，构建完整有机过渡层，提升环氧树脂润湿铺展能力。

5.5 布面低毛羽优化逻辑（高端板材核心品质门槛）

玻纤毛羽脱落混入覆铜板内部，会形成导电纤维毛刺，造成PCB内层微短路，IC载板对毛羽要求为零毛羽。

1. 上游拉丝阶段浸润剂均匀包覆，减少单丝摩擦断裂产生原丝毛羽；
2. 浆纱工序完整包覆保护膜，织造阶段隔绝经纱与钢筘摩擦；
3. 喷气织机采用陶瓷筘片（陶瓷摩擦系数远低于不锈钢），大幅降低织造摩擦起毛；
4. 开纤工序采用软水高压水流，避免水中杂质冲刷刮伤玻纤产生新毛羽。

5.6 耐热性能优化逻辑（适配无铅回流焊260℃高温工况）

普通E玻璃软化点840℃，满足焊接工况，但偶联剂体系耐热性决定最终板材耐热能力：

1. 高温板材替换氨基硅烷为苯基硅烷偶联剂，硅烷热分解温度从280℃提升至380℃；
2. 退浆充分去除淀粉有机物，有机物250℃受热碳化产生分层缺陷；
3. NE/T低介玻璃提升SiO₂占比，玻璃软化温度提升至890℃。

5.7 耐离子迁移性能优化逻辑（车规PCB、高压电源板必备）

离子迁移失效是车载PCB高温高湿环境失效的首要原因，优化逻辑：

1. 源头配方严格无碱化，Na₂O+K₂O≤0.3%，杜绝碱金属离子游离析出；
2. 硅烷偶联致密包覆玻纤表面，阻断水汽接触玻纤基体，抑制离子析出；
3. 开纤密实结构减少板材吸水率，成品吸水率控制＜0.08%。

5.8 超薄化适配优化逻辑（折叠屏、超薄IC载板需求）

制作16μm极薄电子布（055布）的全套优化方案：

1. 拉丝制备3.5μm超细单丝，降低单丝直径；
2. 降低纱线Tex特数，采用超细电子纱织造；
3. 织造降低经纬纱密度，在保证强度前提下减少玻纤用量；
4. 低压柔和开纤，防止超薄胚布被高压水流冲破断裂。

6 电子布产品四代迭代路径、技术跃迁逻辑与对应下游场景

电子布迭代完全跟随半导体、通信传输速率升级节奏，传输速率每提升一代，对应电子布向下一代介电体系升级，四代产品形成完整技术阶梯。

6.1 第一代：E玻璃通用电子布（成熟存量市场）

1. 诞生时间：1950年商用定型，沿用至今；
2. 玻璃配方：传统无碱硼钙E玻璃，Dk=6.2~6.6，Df=0.0045~0.0055；
3. 主流规格：7628、2116、1080常规厚薄布；
4. 下游适配：≤25G信号传输PCB、电视、笔记本、普通服务器、家电PCB；
5. 市场现状：技术完全成熟，国内企业国产化率95%，产能过剩，毛利率12%~18%。

6.2 第二代：NE一代低介电子布（当前算力主流增量）

1. 诞生节点：2006年日本日东纺商业化量产NE玻璃；
2. 技术改良：优化配方降低碱土金属含量，Dk=5.0~5.4，Df=0.0018~0.0022，相比E布损耗下降60%；
3. 适配传输速率：25G~112G SerDes信号；
4. 下游场景：5G基站PCB、中端AI推理服务器、800G普通光模块、车载PCB；
5. 国产化进度：国内龙头企业实现量产，国产化率52%，高端A级布仍由日企占据48%份额。

6.3 第三代：T玻璃二代超低介电子布（AI算力爆发核心增量）

1. 技术特征：无钙低硼配方，Dk=3.8~4.2，Df=0.0010~0.0014，CTE降至12~15ppm/℃；
2. 适配速率：112G~224G SerDes、800G高端光模块PCB；
3. 下游：AI训练服务器主板、英伟达/H100配套PCB、高阶车载自动驾驶域控制器；
4. 壁垒：窑炉耐侵蚀技术、超细纱拉丝工艺、精准开纤工艺，全球量产企业仅8家，2026年国内国产化率31%，处于国产替代黄金窗口期。

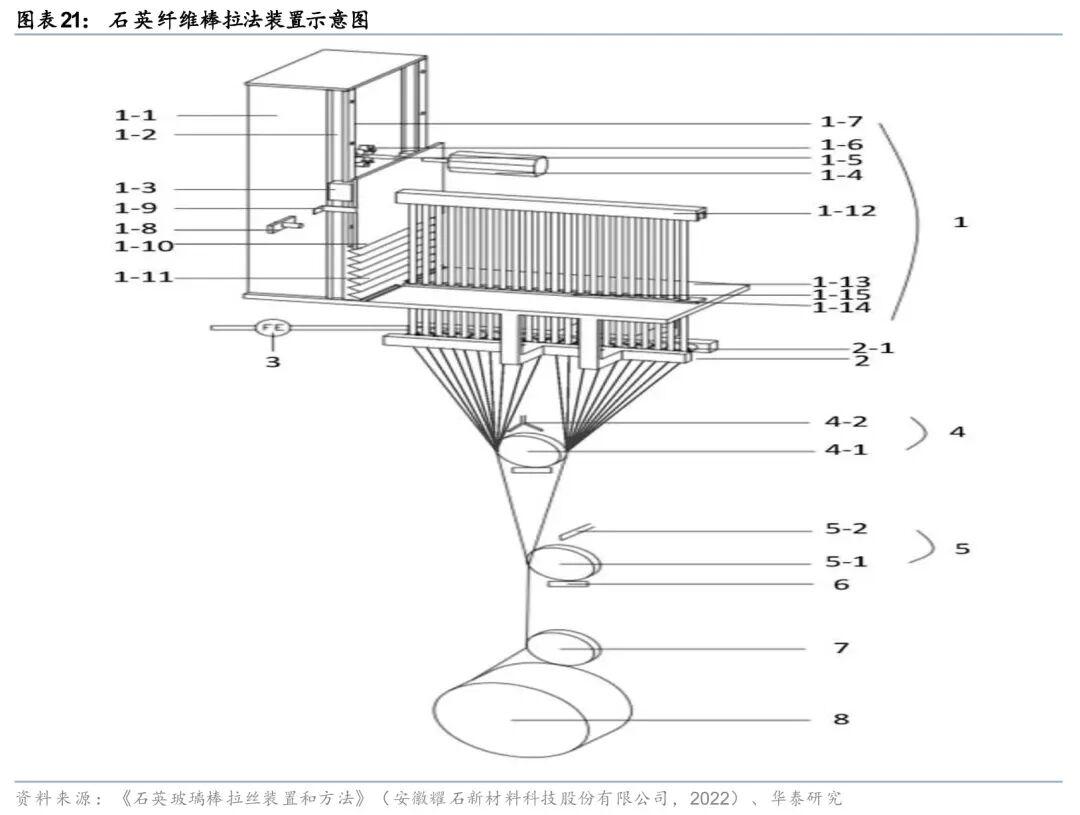

6.4 第四代：高纯石英纤维布（Q布，下一代超高速基材）

1. 原料体系：SiO₂纯度99.95%以上高纯石英，无硼无碱，天然低介属性；
2. 性能上限：10GHz下Dk=2.2~3.0，Df=0.0001~0.0007，耐热600℃以上；
3. 适配场景：224G+超高速互联、1.6T光模块、CoWoS先进封装基板、6G毫米波射频板、卫星通信PCB；
4. 行业格局：全球仅日东纺、旭化成、菲利华、美国AGY四家具备稳定量产能力，国产化处于小批量验证阶段，2028年迎来需求爆发。

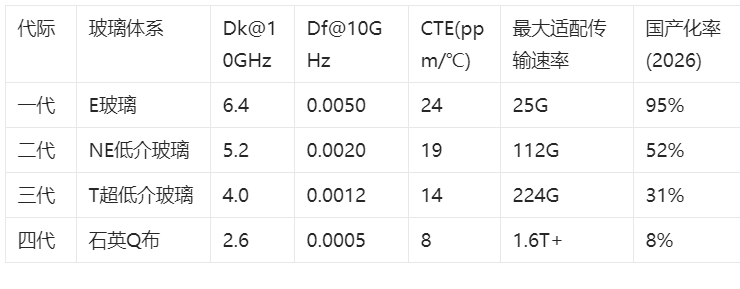

6.2 四代电子布核心参数横向对比表

6.3 迭代底层驱动逻辑

1. 传输速率驱动（核心驱动力）：SerDes速率从25G→112G→224G→1.6T，信号频率提升，介质极化损耗指数级上升，必须持续降低电子布Dk/Df；
2. 封装小型化驱动：IC载板层数提升至28~44层，线宽间距缩小至25μm以下，要求电子布超薄、低CTE、零毛羽；
3. 应用场景升级：消费电子存量市场增长停滞，AI算力、车载高速PCB、先进封装三大高景气赛道拉动高端低介电子布需求；
4. 成本结构变化：低端E布产能过剩利润微薄，厂商主动向高毛利T布、石英布升级转型。

7 全球电子布行业迭代趋势、产能格局、商业模式演变

7.1 产品技术迭代三大明确趋势

趋势1：薄型化、极薄化成为通用升级方向

1. 需求演变：传统服务器主流采用53μm（1080）电子布，2026年新一代AI服务器逐步切换37μm（106）超薄布，未来3年IC载板普遍采用16~23μm极薄电子布；
2. 产能结构变化：全球新增电子布产能78%投向35μm以下超薄规格，7628厚布新增产能几乎停滞；
3. 技术难点：越薄的电子布织造断布率越高，16μm极薄布织造良率仅72%，良率提升是核心竞争壁垒。

趋势2：低介电+低膨胀双性能融合发展

单一低Dk电子布已无法满足CoWoS封装需求，新一代电子布同步实现Low-Dk+Low-CTE双特性，既降低信号损耗，又抑制多层PCB焊接翘曲，成为算力基板标配。日东纺、宏和科技均已推出低介低膨胀复合系列电子布。

趋势3：功能性定制电子布细分爆发

行业从标准化通用布料，转向下游CCL厂商定制化研发：

• 适配PPO树脂的低极性电子布；
• 适配PTFE高频板材的疏水型电子布；
• 车载专用耐湿热耐离子迁移电子布；
• 柔性PCB专用高延展性玻纤布。
  定制化研发绑定下游覆铜板企业，客户粘性大幅提升。

7.2 全球产能格局迭代趋势：从日本垄断转向中日双极格局

1. 历史格局（2018年前）：高端T布、石英布由日本日东纺、旭化成两家垄断，占据全球高端电子布72%市场份额，国内企业仅能量产低端E布；
2. 当前格局（2024-2026）：国内宏和科技、中材科技、泰山玻纤、远光新材完成T布量产认证，批量进入国内生益科技、沪电股份、深南电路供应链，高端市场日本份额下滑至45%；
3. 未来格局（2027-2030预判）：国内企业完成石英布量产突破，凭借产能成本优势抢占全球算力板材供应链，全球高端电子布形成「中日两强」格局，日本企业深耕超高纯石英布顶级市场，中国企业占据中端T布、超薄低介布主流市场。

7.3 商业模式迭代：从传统化工工业品模式转向半导体供应链模式

7.3.1 传统工业品模式（E布时代）

批量标准化生产、现货销售、客户替换门槛低、认证周期3~6个月，行业周期性强，产能过剩即价格战。

7.3.2 半导体化供应链模式（高端低介布时代，当前主流）

1. 认证周期拉长：算力服务器、IC载板供应链认证周期18~28个月，需要经过板材制作、PCB打样、整机可靠性测试全流程验证；
2. 绑定供应：认证通过后下游CCL企业锁定3~5年长期供货协议，替换供应商成本极高，形成稳定粘性；
3. 联合研发模式：电子布企业与覆铜板大厂、服务器终端（浪潮、英伟达供应链、华为）联合开发新一代低介电子布，根据终端传输需求定向迭代配方工艺；
4. 产能以销定产：不再盲目扩产，依据下游客户订单规划产能，大幅弱化行业周期性。

7.4 区域产能布局趋势

1. 中国大陆：全球最大电子布产能聚集地，集中江苏、浙江、山东三地，依托庞大PCB、覆铜板产业集群，新增高端产能全部布局国内；
2. 日本：收缩普通E布产能，保留高端石英布、顶级T布产能，聚焦高端半导体基材赛道；
3. 东南亚：仅布局低端E织布产能，无高端精加工产线，无法生产开纤超薄低介电子布。

7.5 产业链配套迭代趋势

1. 上游拉丝铂铑漏板、高端喷气织机逐步国产化，此前高端织机全部依赖日本丰田、津田驹，2026年国内纺织设备厂商推出电子布专用喷气织机，设备采购成本下降35%；
2. 硅烷偶联剂高端苯基硅烷实现国产替代，摆脱进口垄断，降低高端电子布原材料成本；
3. 无尘精加工车间智能化改造，AI视觉全检、开纤水压智能闭环调控普及，人工良率差异被抹平，工艺稳定性成为核心竞争力。

8 行业现存技术痛点、国产突破方案与未来5年技术预判

8.1 当前全球电子布行业四大核心技术痛点

痛点1：低介玻璃窑炉腐蚀难题

NE/T低介玻璃高硼配方熔融温度1630~1680℃，玻璃液腐蚀性远超传统E玻璃，铂铑漏板腐蚀速率提升2.3倍，漏板使用寿命由12个月缩短至5个月，贵金属耗材成本大幅上升，制约低介电子布大规模量产。

痛点2：16μm以下极薄电子布良率瓶颈

055（16μm）极薄电子布织造过程极易断布，行业平均良率仅65%，良率每提升5%即可带来毛利率提升4个百分点，全球仅有日东纺实现82%稳定良率，良率控制是极薄布最大壁垒。

痛点3：石英纤维拉丝成本居高不下

石英软化温度1730℃，无法采用池窑连续拉丝，只能采用石英棒坩埚间歇拉丝，单线产能低、能耗高，石英布售价为T玻璃布的7~9倍，高昂成本限制石英布大规模商用普及。

痛点4：介电均匀性一致性管控难题

高端服务器PCB整板尺寸550mm×650mm，要求整张电子布Dk波动≤±0.08，织造张力波动、开纤水压细微偏差都会造成介电不均匀，导致高速信号不同位置损耗不一致，整机出现信号故障。

8.2 国内企业高端电子布突破解决方案

方案1：耐腐蚀漏板国产化改良

1. 在铂铑漏板内壁喷涂高纯氧化锆耐高温耐腐蚀涂层，降低低介玻璃液对漏板的侵蚀，将漏板使用寿命延长至9个月；
2. 研发铂铑铱三元合金漏板，提升高温抗腐蚀性能，逐步降低贵金属铑使用比例，控制耗材成本。

方案2：极薄电子布柔性织造系统改造

1. 织机配备经纱张力毫秒级闭环调节系统，实时补偿张力波动，防止超薄经纱断裂；
2. 采用负压吸附式织布台，胚布织造全程负压吸附平铺，避免布面悬空拉扯断裂；
3. 低速柔和引纬工艺，纬纱飞行速度降至900m/min，降低纬纱撞击经纱造成的断纱问题，国内头部企业极薄布良率已提升至76%。

方案3：石英连续拉丝工艺攻关（下一代核心突破方向）

国内菲利华、中材科技攻关石英池窑连续拉丝技术，打破石英棒间歇拉丝的产能限制，若实现连续拉丝量产，石英布生产成本可下降60%，石英布将大规模进入224G服务器供应链。

方案4：全域智能闭环工艺管控

搭建全工序IoT物联网系统，窑炉温度、拉丝速度、织造张力、开纤水压、退炉温度全部实时联动闭环调控，消除人工操作带来的参数波动，整张布料介电常数波动控制在±0.07以内，达到日系企业品质水平。

8.3 未来5年（2026~2031）电子布技术路线预判

预判1：T玻璃超低介电子布全面普及

2027~2028年，全球AI服务器PCB基本完成由NE布向T布切换，T布成为算力板材主流基材，国内企业凭借产能优势占据全球60%以上T布市场份额。

预判2：连续拉丝石英布实现商业化量产

2029年前后，国内企业突破石英池窑连续拉丝技术，石英布成本大幅下降，开始批量应用于1.6T光模块、CoWoS封装基板，石英布市场规模3年增长8倍。

预判3：纳米开纤技术迭代升级

现有高压水开纤升级为超音速纳米气流开纤，开纤后玻纤单丝分散更加均匀，布面空隙率均匀度提升30%，覆铜板介电波动缩小至±0.05，适配40层以上超高阶PCB。

预判4：复合玻纤电子布出现小众商用

玻纤+芳纶混杂织造电子布，同时具备玻纤低介优势与芳纶高韧性优势，用于柔性高速PCB、航空航天射频板材，开辟全新高端细分市场。

预判5：行业壁垒由配方壁垒逐步转向智能制造良率壁垒

日系企业传统配方优势被国内追赶抹平，未来竞争核心转变为智能化工厂工艺稳定性、超薄布量产良率、精细化品控能力，国内智能制造工厂的产能优势将逐步兑现。

8.4 行业发展约束与风险提示

1. 技术迭代风险：若未来PCB树脂体系发生颠覆性革新（如全热塑性树脂普及），电子布配方体系需要重新适配，现有产线存在技改重置成本；
2. 产能过剩风险：当前国内多家企业扩产T玻璃产线，2028年若AI算力需求增速放缓，中端低介电子布可能出现产能过剩；
3. 上游贵金属风险：铂铑漏板依赖贵金属铑，铑价格剧烈波动会直接影响高端电子布生产成本。

9 结论

1. 电子布作为覆铜板的骨架基材，看似是纺织布料，本质是算力通信产业的精密功能材料，其介电性能、厚度均匀性直接决定高速PCB的信号传输上限，AI算力、先进封装产业爆发直接拉动高端超薄低介电子布进入需求上行周期；
2. 电子布生产是全流程精密管控体系，上游电子纱品质决定45%成品性能，精加工退浆、开纤、偶联工艺决定高端产品的电学性能，开纤工艺、硅烷匹配方案是区分普通布与算力级A级电子布的核心技术壁垒；
3. 行业四代迭代逻辑清晰，沿着「E布→NE布→T布→石英布」持续降低Dk/Df适配更高传输速率，当前T超低介电子布处于国产替代黄金窗口期，石英布是下一代算力基材制高点；
4. 全球格局告别日本独家垄断，中日双极化格局成型，国内厂商依托完整PCB产业链配套、智能化产线优势，逐步完成高端电子布的技术追赶与份额替代，未来良率管控、智能制造水平将成为国内外企业竞争的核心抓手；
5. 长期来看，电子布的技术进化将紧跟通信速率、半导体封装技术升级，只要高频高速电路持续迭代，低介超薄电子布将长期处于新材料景气赛道。

附录：行业标准引用

1. IPC-4412A 电子级玻璃纤维布国际通用标准
2. GB/T 2625-2021 电子玻璃纤维布国家标准
3. CCLA覆铜板行业电子布选型规范2025版
4. JIS R3420 日本电子玻纤布工业标准
