stm32H7进入HardFault_Handler机制

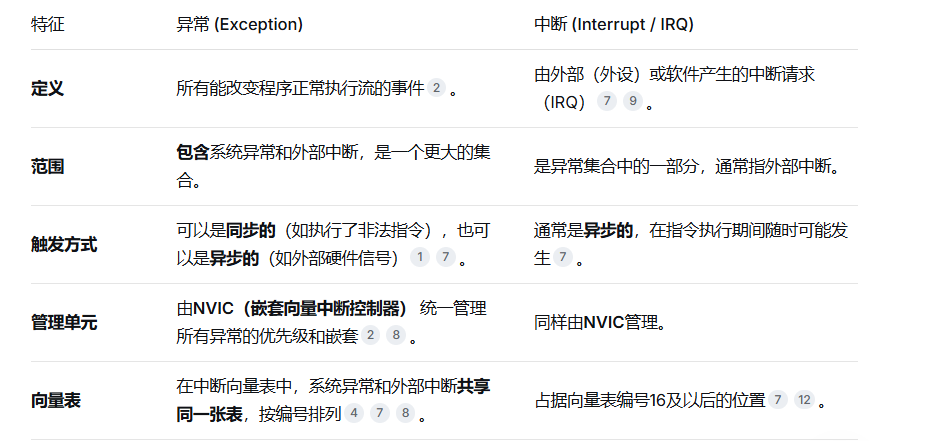

异常和中断区别：

在Cortex-M7中，所有能打断CPU正常执行流程的事件统称为异常。而中断是异常的一个子集，特指由外设信号或软件触发的事件

Cortex-M7支持最多256个异常，其中前16个是系统异常，从编号16开始是外部中断（IRQ）。

异常编号	异常类型	优先级	描述
1	Reset	-3 (最高)	系统复位。优先级固定，不可配置。
2	NMI	-2	不可屏蔽中断。通常用于看门狗或安全警报等最高优先级的硬件事件。
3	HardFault	-1	硬件错误。当其他故障处理程序无法处理时触发，是最后一道防线。
4	MemManage	可配置	内存管理错误。由MPU（内存保护单元）检测到的违规访问引发。
5	BusFault	可配置	总线错误。发生在指令或数据访问的总线传输阶段。
6	UsageFault	可配置	用法错误。由执行未定义指令、非对齐访问等非法操作引发。
7-10	-	-	保留
11	SVCall	可配置	系统服务调用。由执行`SVC`指令触发，常用于操作系统内核服务。
12	Debug Monitor	可配置	调试监视器。用于调试功能。
13	-	-	保留
14	PendSV	可配置	可挂起的系统调用。常用于操作系统的上下文切换，优先级通常设为最低。
15	SysTick	可配置	系统节拍定时器。为操作系统提供时间基准。
16 及以上	IRQ0 ~ IRQn	可配置	外部中断。由芯片厂商定义的具体外设中断，如GPIO、UART、定时器等

STM32H753（基于 Cortex-M7 内核），进入 HardFault_Handler() 的机制和故障分级，比普通内核更严谨、更精细。它的核心是一个优先级固定、不可屏蔽的"终极异常"，主要用于兜底那些其他异常机制处理不了的严重错误。

进入HardFault_Handler()触发条件：

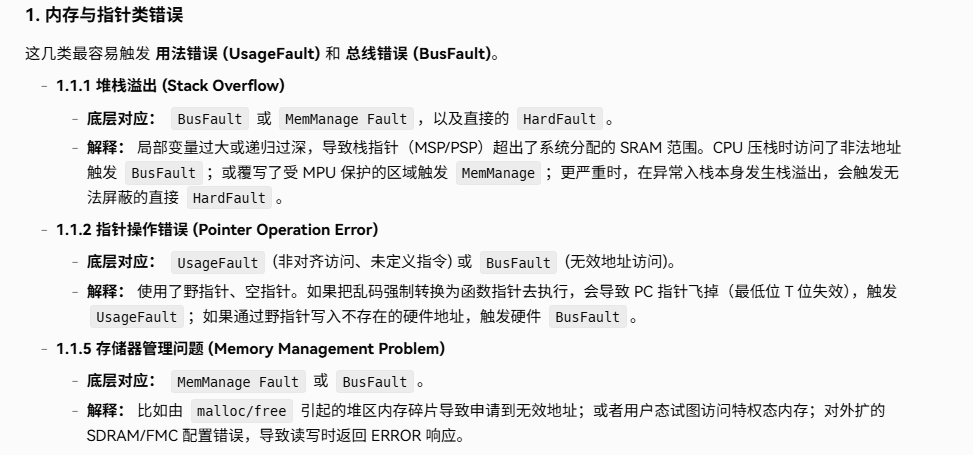

1.错误升级（Fault Escalation）------ 最常见原因

UsageFault，BusFault和 MemManage Fault可以进行配置，提前拦截，不用进入HardFault

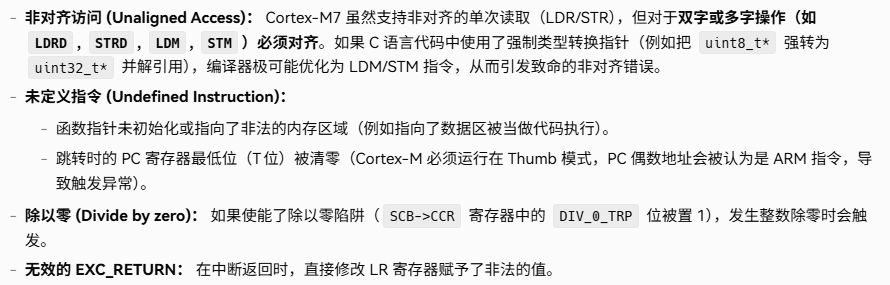

A. 用法错误 (UsageFault)

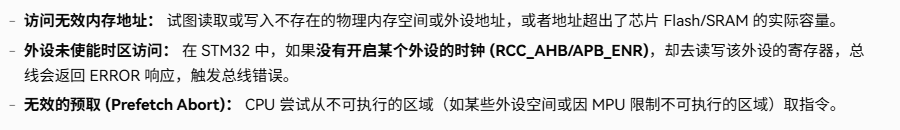

B. 总线错误 (BusFault)

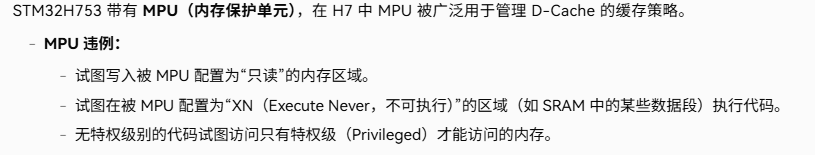

C. 内存管理错误 (MemManage Fault)

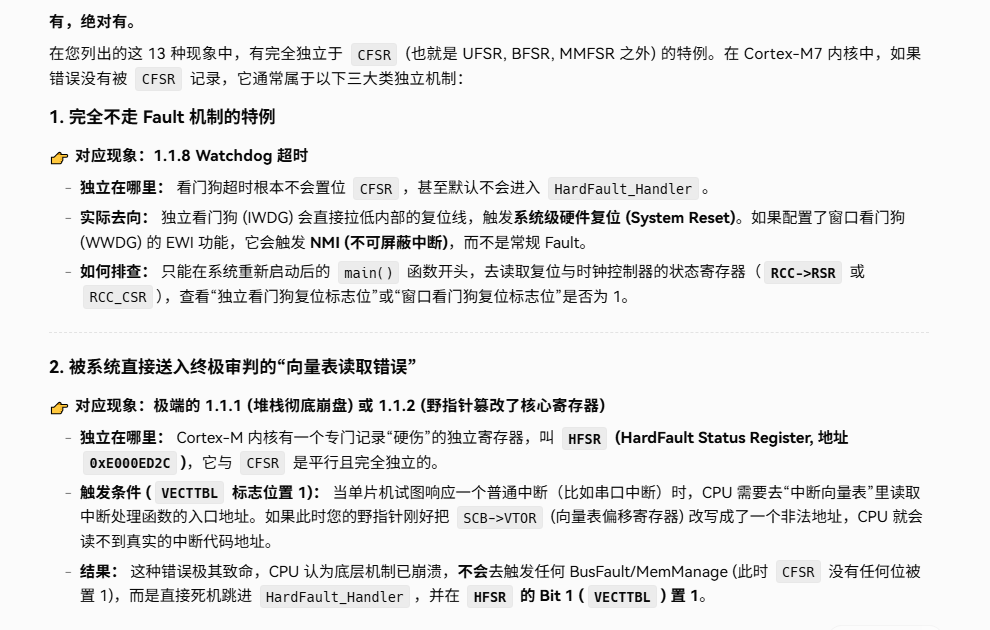

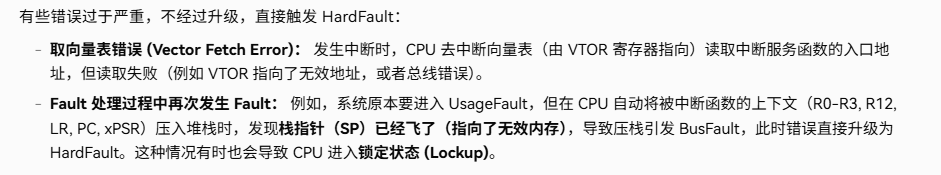

2.直接触发的 HardFault（无法被屏蔽的硬错误）

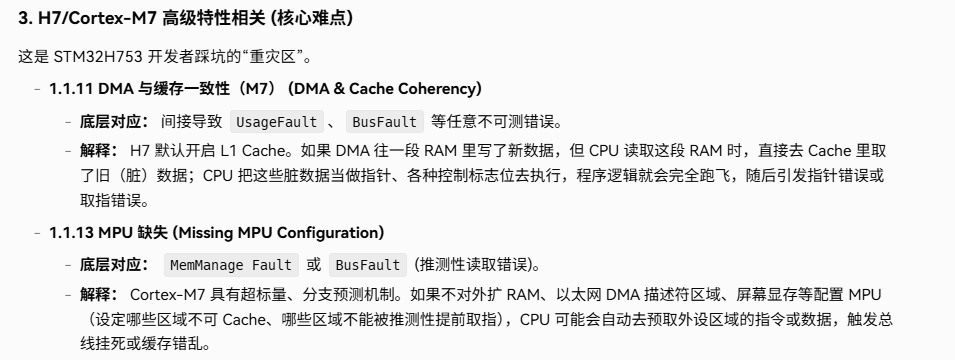

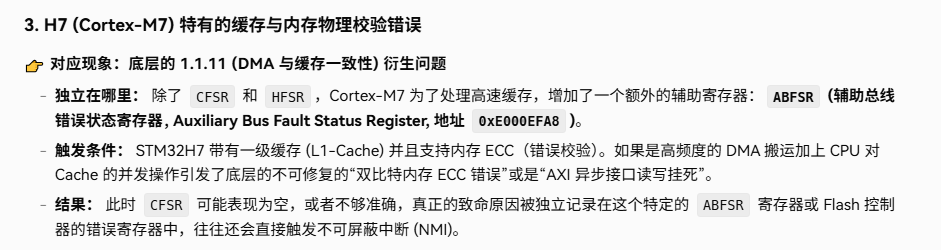

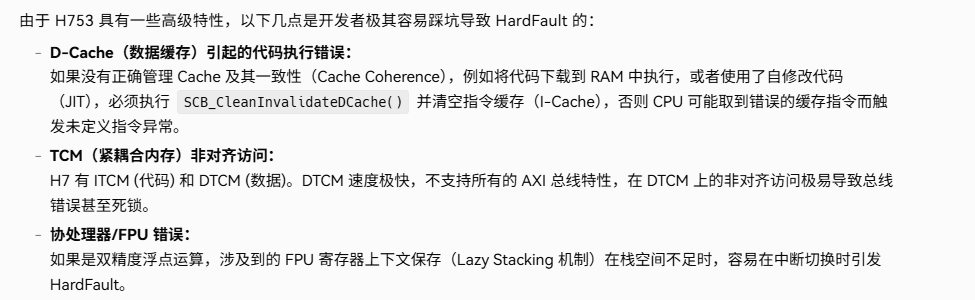

3.STM32H753 (Cortex-M7) 独有的/高发的陷阱

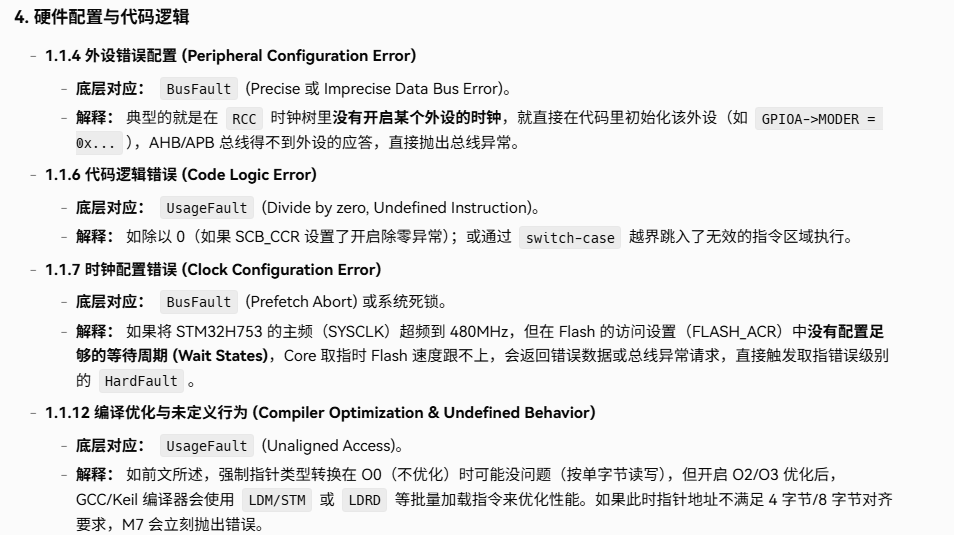

代码现象与触发来源对应关系：

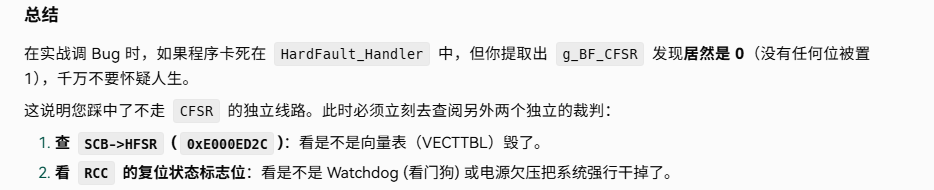

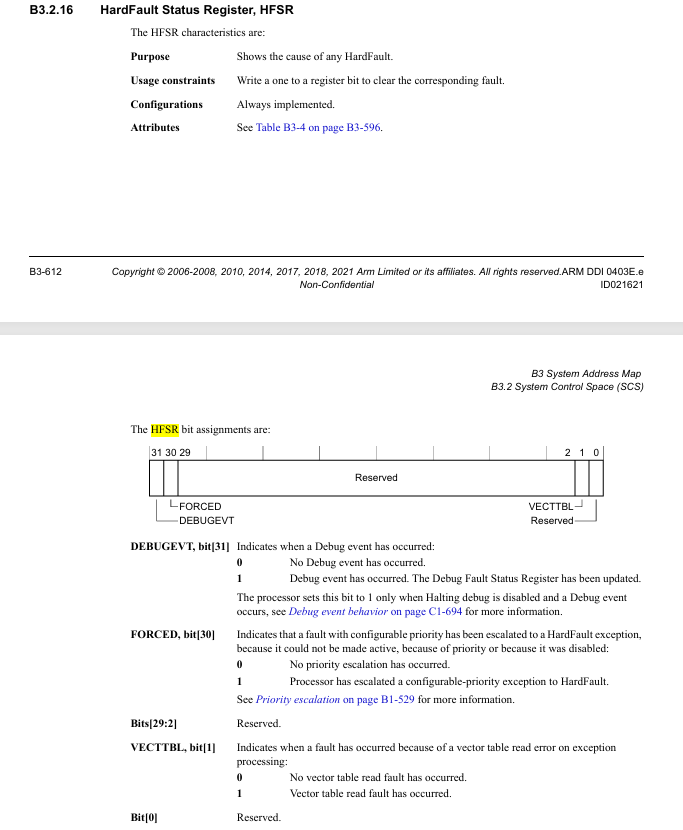

HardFault Status Register, HFSR

如何追溯到HardFault_Hanler()产生来源：

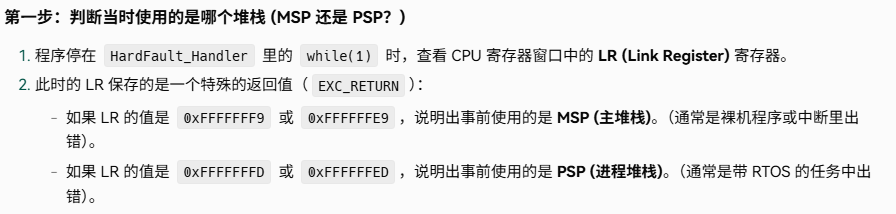

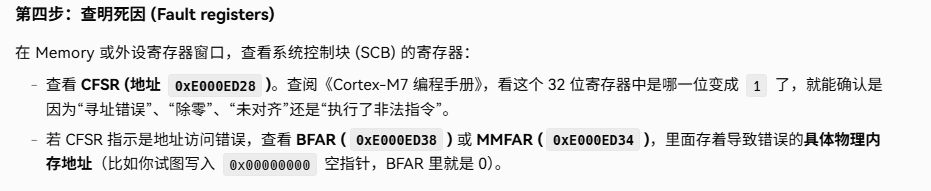

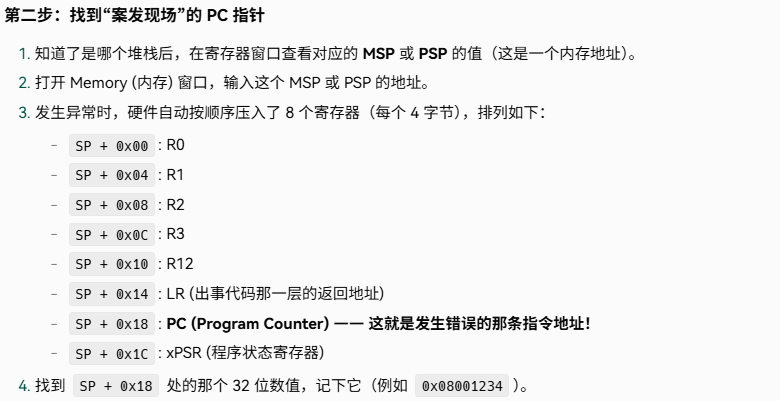

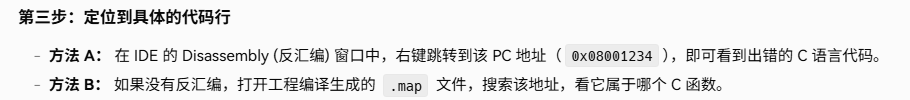

方式1：借助 IDE 寄存器窗口手动追溯（最基础直观）

方式2：编写智能捕获代码（汇编提取栈上下文 + C语言解析）

cpp 复制代码

volatile uint32_t g_HF_R0;
volatile uint32_t g_HF_R1;
volatile uint32_t g_HF_R2;
volatile uint32_t g_HF_R3;
volatile uint32_t g_HF_R12;
volatile uint32_t g_HF_LR;   /* Return address of the faulting instruction's caller */
volatile uint32_t g_HF_PC;   /* Faulting instruction address */
volatile uint32_t g_HF_PSR;
volatile uint32_t g_HF_CFSR;  /* Configurable Fault Status Register */
volatile uint32_t g_HF_HFSR;  /* HardFault Status Register */
volatile uint32_t g_HF_MMFAR; /* MemManage Fault Address Register */
volatile uint32_t g_HF_BFAR;  /* BusFault Address Register */
volatile uint32_t g_HF_AFSR;  /* Auxiliary Fault Status Register */

cpp 复制代码

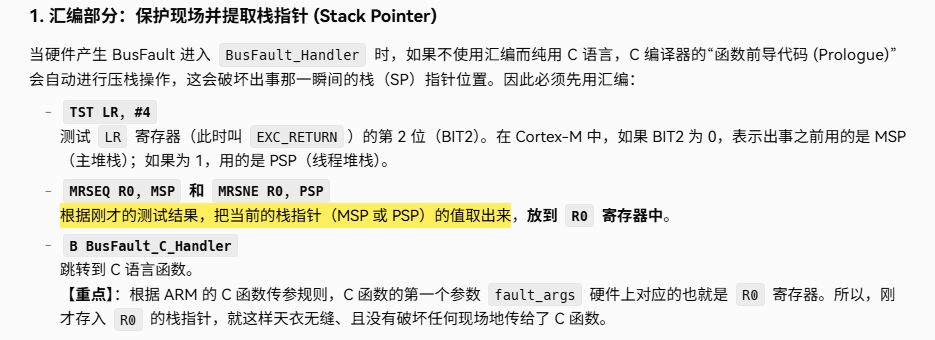

__asm void HardFault_Handler(void)
{
  IMPORT HardFault_C_Handler
  TST LR, #4
  ITE EQ
  MRSEQ R0, MSP
  MRSNE R0, PSP
  B HardFault_C_Handler
}
/*
//__asm是一个编译器关键字，告诉编译器不要当作c语言处理，直接翻译成ARM机器码
*/

/**
  * @brief  Captures fault diagnostics into globals and halts on a breakpoint.
  * @param  hardfault_args Pointer to the exception stack frame
  *         (r0, r1, r2, r3, r12, lr, pc, psr).
  */
void HardFault_C_Handler(uint32_t *hardfault_args)
{
  /* USER CODE BEGIN HardFault_IRQn 0 */
  g_HF_R0  = hardfault_args[0];
  g_HF_R1  = hardfault_args[1];
  g_HF_R2  = hardfault_args[2];
  g_HF_R3  = hardfault_args[3];
  g_HF_R12 = hardfault_args[4];
     //= hardfault_args[5];
  g_HF_PC  = hardfault_args[6];
  g_HF_PSR = hardfault_args[7];

  g_HF_CFSR  = SCB->CFSR;
  g_HF_HFSR  = SCB->HFSR;
  g_HF_MMFAR = SCB->MMFAR;
  g_HF_BFAR  = SCB->BFAR;
  g_HF_AFSR  = SCB->AFSR;

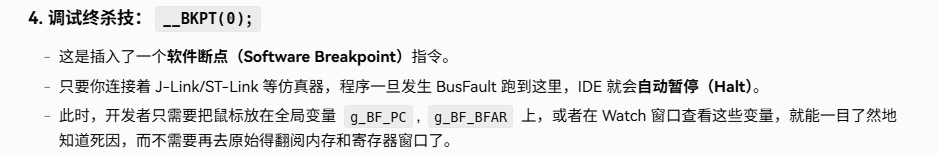

  __BKPT(0);
  /* USER CODE END HardFault_IRQn 0 */
  while (1)
  {
    /* USER CODE BEGIN W1_HardFault_IRQn 0 */
    /* USER CODE END W1_HardFault_IRQn 0 */
  }
}
/*

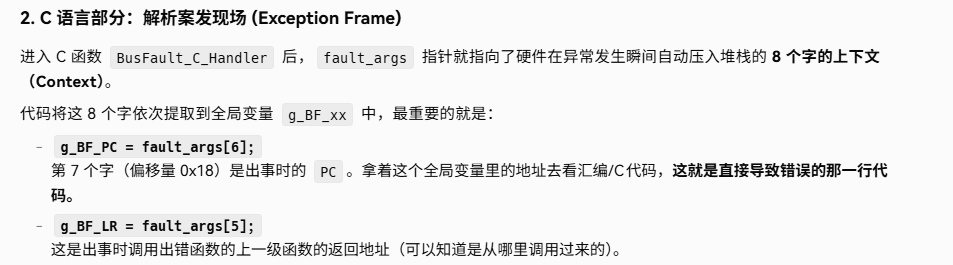

寄存器数据是如何进入 fault_args 数组的：
这是利用了 ARM 函数传参标准 (AAPCS)：
汇编代码 (MRSEQ R0...) 将提取到的栈指针物理地址放进了 R0 寄存器。
ARM 标准规定，C 函数的第一个参数强制对应 R0 寄存器。
因此跳转到 C 函数后，R0 里的栈首地址直接传给了指针参数 fault_args。栈里面硬件自动压入的 8 个寄存器连续存放在这个地址后，在 C 语言看来，就顺理成章地变成了 fault_args[0] 到 fault_args[7] 的数组元素。
*/

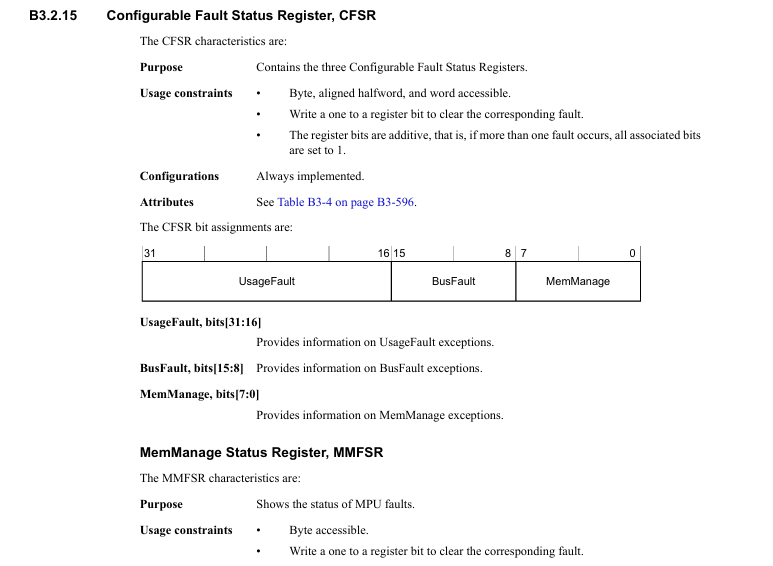

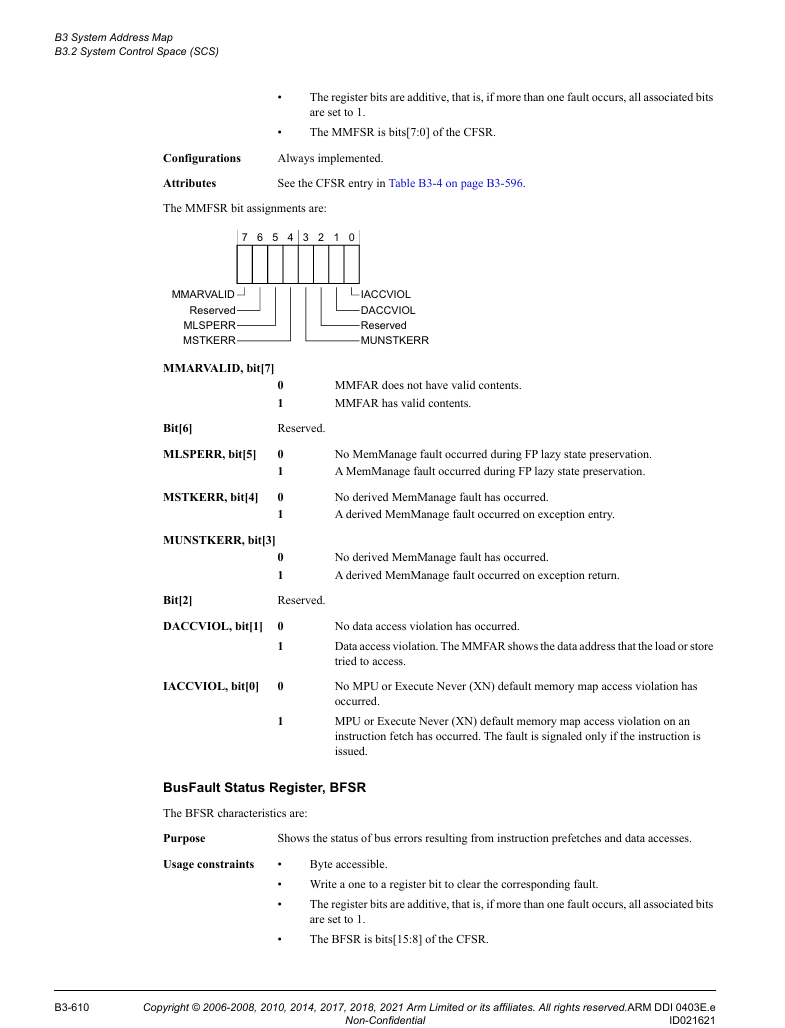

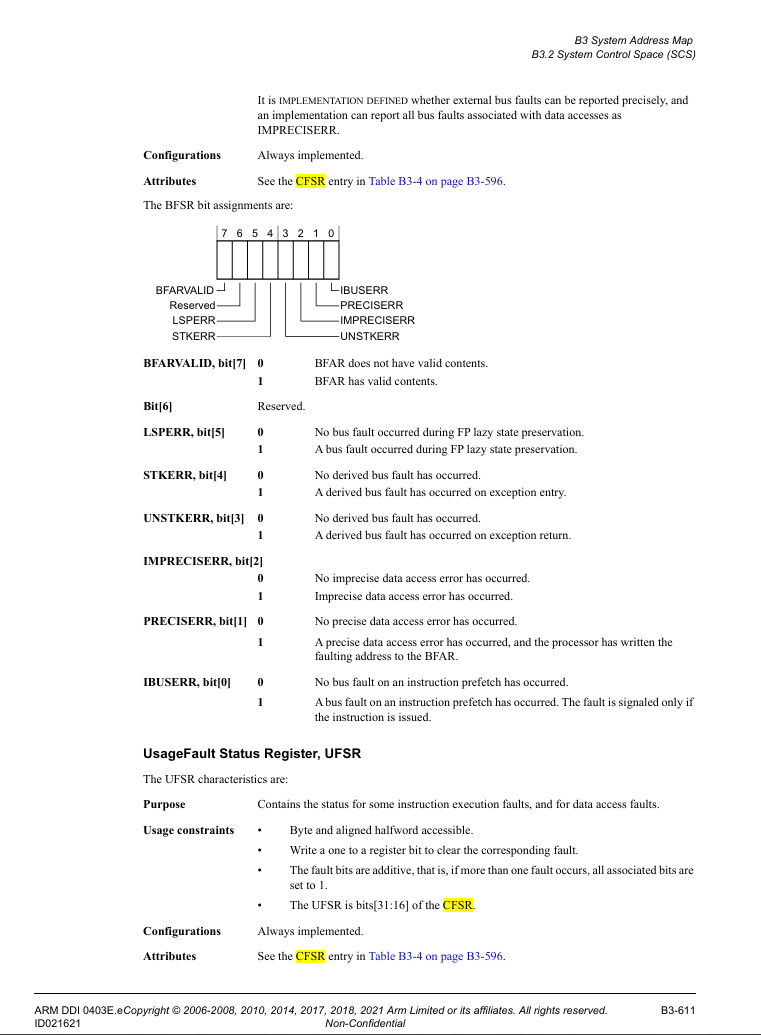

Configurable Fault Status Register, CFSR

from:Arm® v7-M Architecture Reference Manual

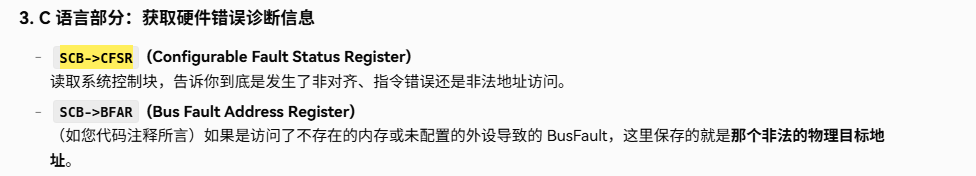

SCB->CFSR（可配置错误状态寄存器）是"案情鉴定书"，它告诉你死因（WHAT） ；

SCB->BFAR（总线错误地址寄存器）或 SCB->MMFAR 是"案发地点"，它告诉你惹祸的地址（WHERE）。

在 Cortex-M7 中，CFSR 是一个 32 位的寄存器，从物理上分为三部分：

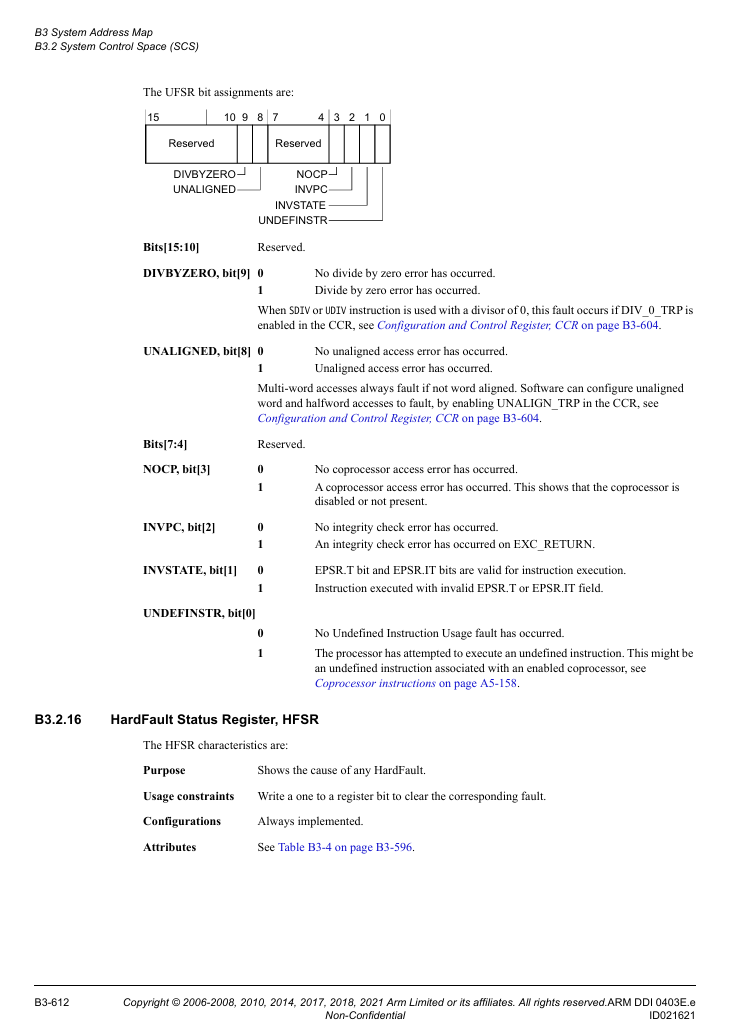

UFSR（用法错误）：高 16 位 (Bit 16~31)

BFSR（总线错误）：中 8 位 (Bit 8~15)

MMFSR（内存管理错误）：低 8 位 (Bit 0~7)

代码现象与寄存器标志映射关系：

指针与内存管理类

1.1.2 指针操作错误 (野指针/空指针)
- CFSR 表现： BFSR 区域的 PRECISERR (精确数据总线错误，Bit 9) 置 1。
- BFAR 表现： 有效（BFARVALID 置 1） 。BFAR 寄存器里保存的，就是那个空指针（0x00000000）或野指针（如 0x2009ABCD）的地址。
1.1.5 存储器管理问题 (越界/非法区域)
- CFSR 表现： MMFSR 区域的 DACCVIOL (数据访问违例，Bit 1) 置 1。
- BFAR/MMFAR 表现： MMFAR 里保存了试图访问的受 MPU 保护或不可访问的内存地址。

栈与 RTOS 崩溃类

1.1.1 堆栈溢出
- CFSR 表现： 如果是发生中断压栈时溢出，BFSR 区域的 STKERR (压栈错误，Bit 12) 或 MMFSR 的 MSTKERR (压栈内存违例，Bit 4) 会置 1。
- (注：普通的局部变量导致栈溢出，通常表现为修改了其他数据区，后续引发 1.1.2 的指针错误)

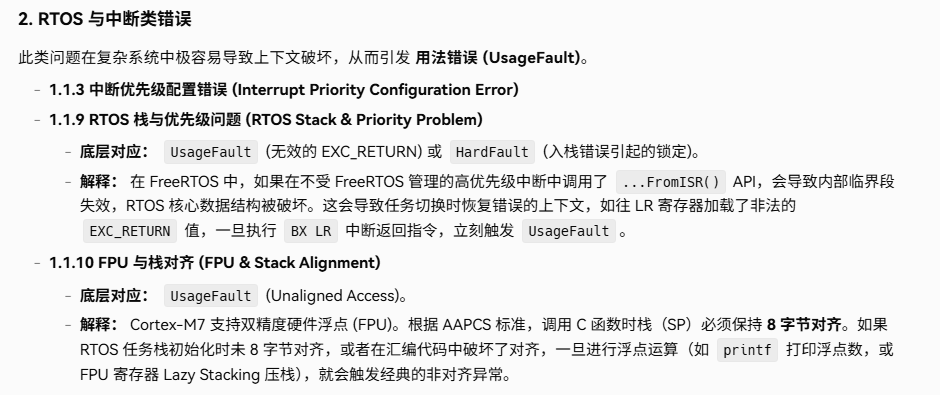

1.1.3 中断优先级配置错误 & 1.1.9 RTOS 栈与优先级问题
- 现象本质：由于 FreeRTOS 临界段被破坏，导致寄存器上下文错乱，中断返回时给 PC/LR 赋了乱码。
- CFSR 表现： UFSR 区域的 INVSTATE (无效状态，Bit 24) 或 INVPC (无效PC，Bit 18) 置 1。表示试图跳转到无效地址执行，或没有处于 Thumb 模式。
1.1.10 FPU 与栈对齐
- 现象本质：M7 对浮点的多字操作必须 8 字节对齐，如果 RTOS 任务栈未对齐就执行了 FPU 代码。
- CFSR 表现： UFSR 区域的 UNALIGNED (非对齐访问，Bit 24) 置 1。

H7 (Cortex-M7) 特有硬件/外设类

1.1.4 外设错误配置 (没开时钟就初始化)
- CFSR 表现： 通常是 BFSR 的 IMPRECISERR (不精确数据总线错误，Bit 10) ，或者是 PRECISERR (精确错误，Bit 9) 置 1。
- BFAR 表现： 如果是精确错误，BFAR 会明确指出你配置出错的那个外设寄存器地址（例如 GPIOB 的 0x40020400）。
1.1.7 时钟配置错误 (主频太高，Flash读不过来)
- CFSR 表现： BFSR 的 IBUSERR (指令总线错误，Bit 8) 置 1。
- 解释：CPU 试图从 Flash 取指令，但 Flash 控制器没有返回正确数据，导致指令总线报错。
1.1.11 DMA 与缓存一致性 & 1.1.13 MPU 缺失
- 现象本质：CPU 读到了 Cache 中的脏数据，把它当成了正常数据去跑，导致程序跑飞。
- CFSR 表现： 非常随机！ 极可能是 PRECISERR（脏数据变成了野指针），也可能是 UNDEFINSTR (未定义指令，Bit 16)（脏数据变成了错误的代码指令）。
- BFAR 表现： 会指明跑飞后访问的那个奇怪地址。

代码逻辑优化类

1.1.6 代码逻辑错误 (除以 0 等)
- CFSR 表现： UFSR 区域的 DIVBYZERO (除以零，Bit 25) (前提是 SCB 中使能了除零异常) 或 UNDEFINSTR (未定义指令，Bit 16) 置 1。
1.1.12 编译优化与未定义行为
- 现象本质：强制类型转换被 O2/O3 优化为了 LDM/STM 或 LDRD 双字读取。
- CFSR 表现： UFSR 区域的 UNALIGNED (非对齐访问，Bit 24) 将坚定地置 1
