前言

大家好啊，我是云泽Q，欢迎阅读我的文章，一名热爱计算机技术的在校大学生，喜欢在课余时间做一些计算机技术的总结性文章，希望我的文章能为你解答困惑~

一、GPIO寄存器体系与硬件结构解析

GPIOx除了我们在前面文章学习输出的时候，见到的输出寄存器，还有其他寄存器，通过配置这些寄存器，就可以完成对GPIOx的相关配置，就如同对洗衣机，空调进行参数设定，然后这些家用电器就按照你预设的参数进行工作一般

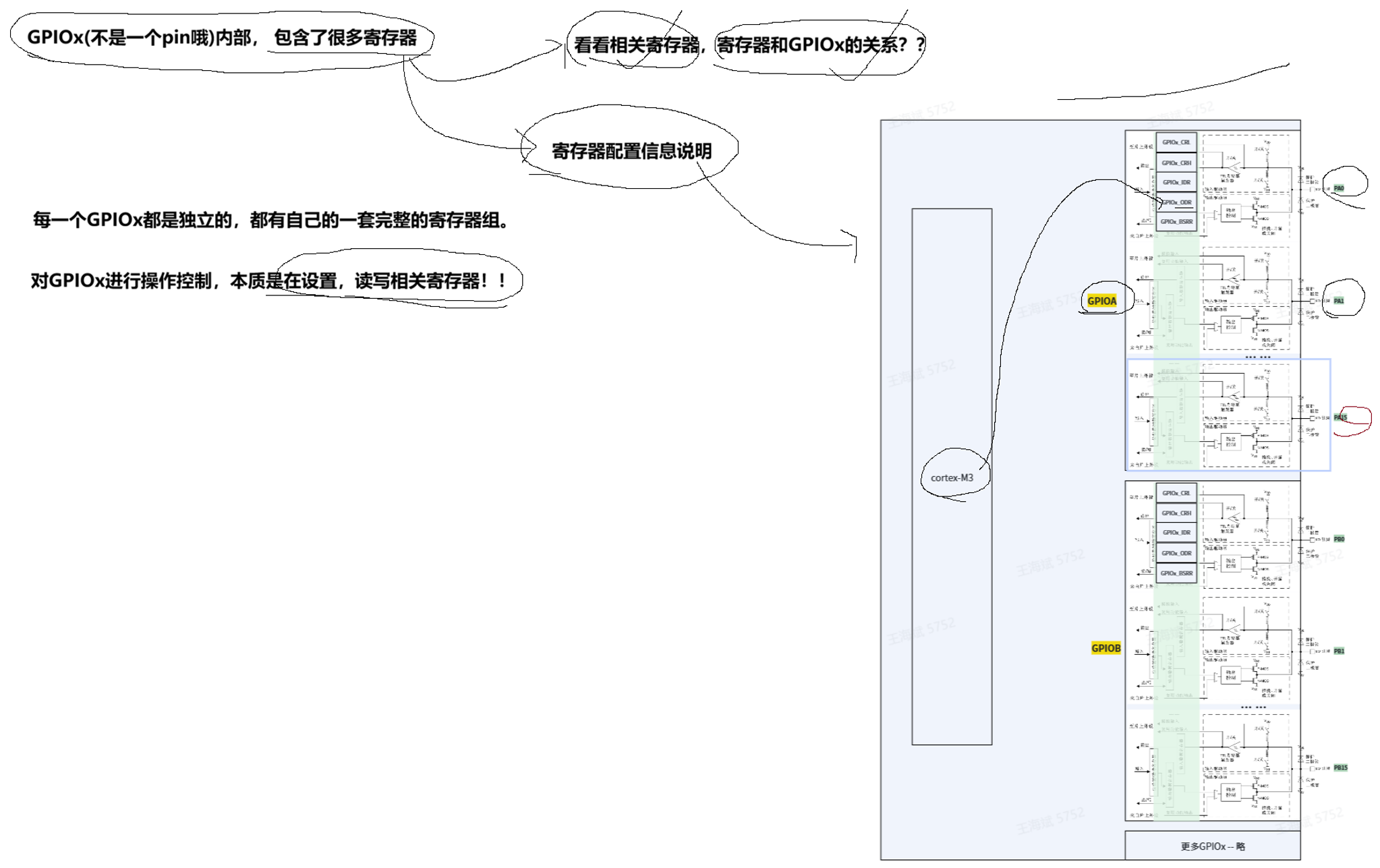

1.1 GPIOx与寄存器组的关系

STM32的每个GPIO端口（如GPIOA、GPIOB......GPIOG）都是独立的硬件模块，各自拥有一套完整的寄存器组，用于控制其内部16个引脚（如PA0--PA15）。寄存器并不隶属于单个引脚，而是属于整个GPIOx端口，通过寄存器中的特定位（bit）来控制对应引脚的行为。

例如，GPIOA的输出数据寄存器（ODR）是一个32位寄存器，但仅低16位有效，每一位对应一个物理引脚（ODR0 → PA0，ODR1 → PA1，......，ODR15 → PA15）。

由于这是中文版的参考手册，所以里面内容滞后一些，GPIO端口是A...E，英文版就是A...G了，不过这并不影响前期我们使用，对于计算机领域来说，很多技术都是具有前后包容性的。

1.2 常见GPIO寄存器类型

配置寄存器：包括CRL（Configuration Register Low）和CRH（Configuration Register High），分别用于配置引脚0--7和8--15。
输出数据寄存器（ODR, Output Data Register）：用于设置引脚输出高/低电平。
输入数据寄存器（IDR, Input Data Register）：用于读取引脚当前电平状态。
设置/清除寄存器（BSRR, Bit Set/Reset Register）：用于原子操作地设置或清除特定位。
锁定寄存器（LCKR）等其他辅助寄存器（课程中未深入讲解）。

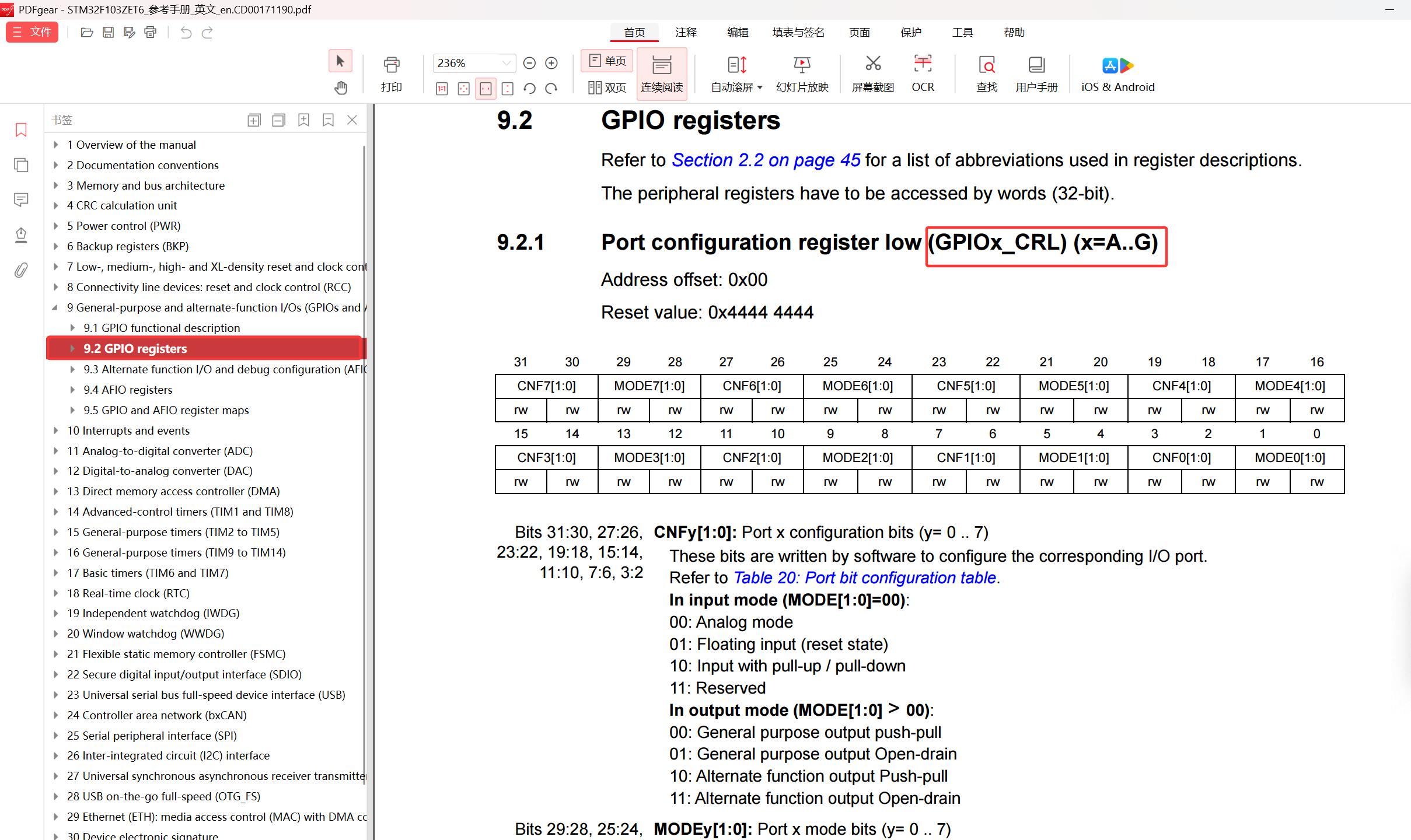

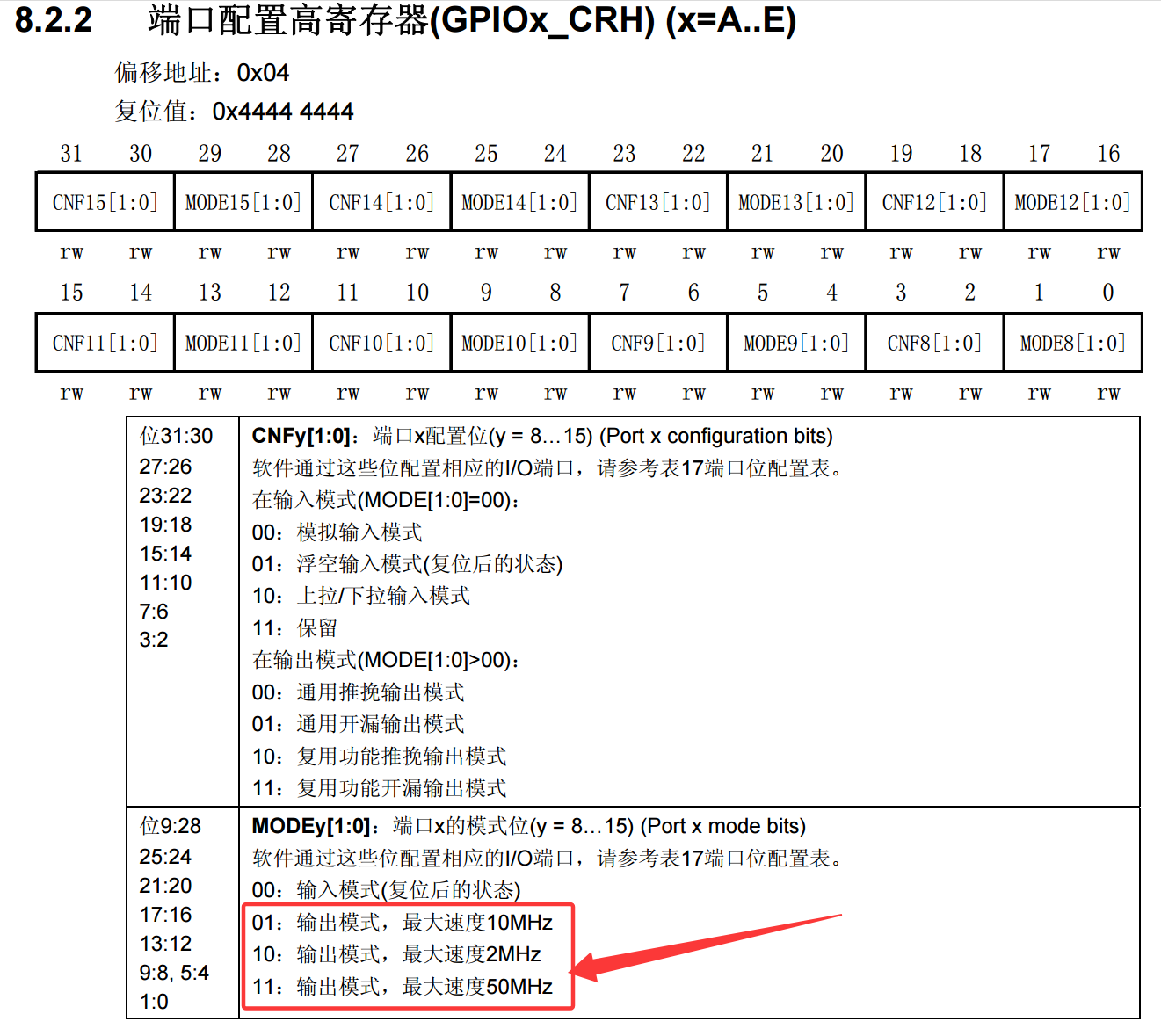

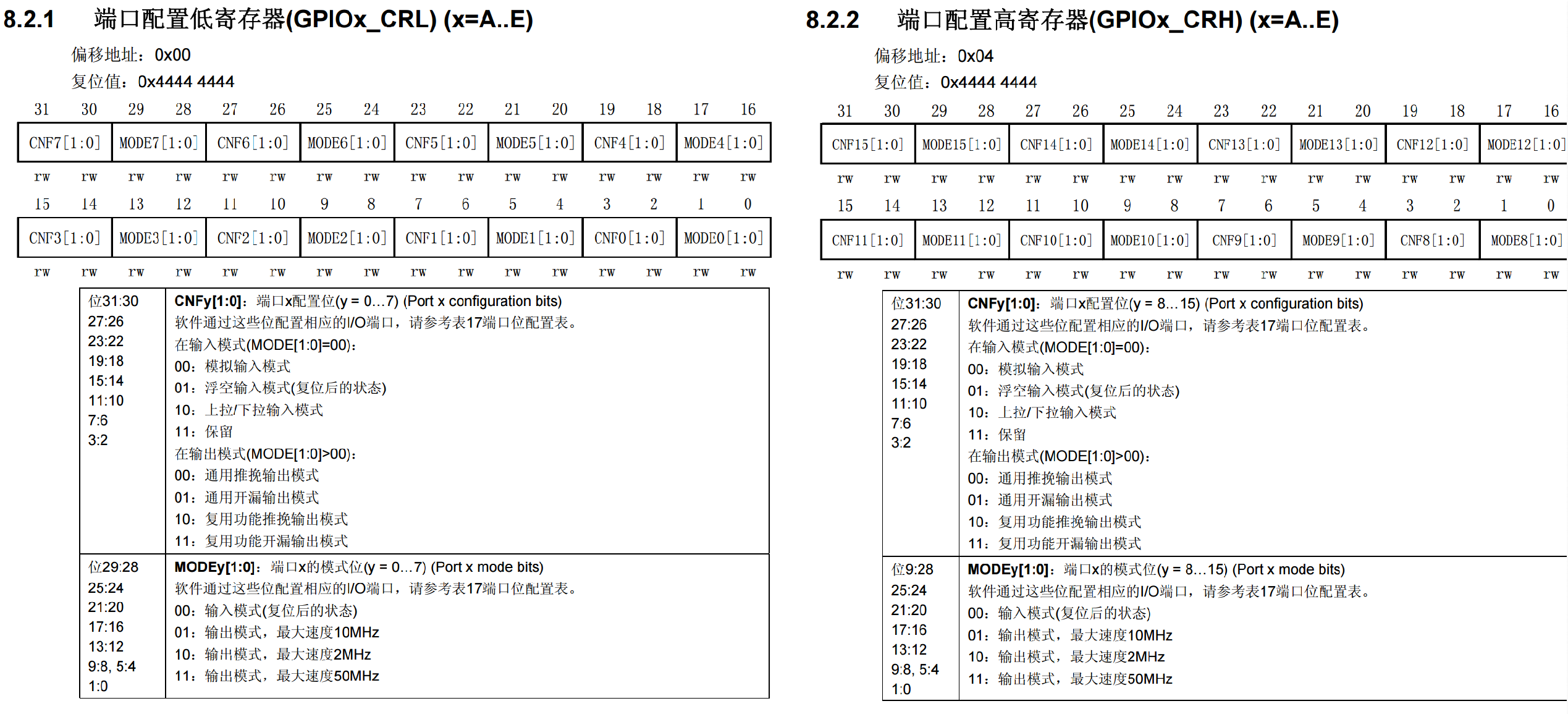

1.3 配置寄存器（CRL/CRH）的位结构

每个引脚的配置需要4个比特位：低2位为MODE $y$ ，高2位为CNF $y$ （y为引脚编号）。

MODE $y$ 决定引脚是输入还是输出：

00：输入模式；
01/10/11：输出模式（具体速度由其他机制决定，这里先不展开说）。

CNF $y$ 在输出模式下决定输出类型：
00：通用推挽输出；
01：通用开漏输出；
10：复用推挽输出；
11：复用开漏输出。

CRL负责引脚0--7，CRH负责引脚8--15，两者共同覆盖GPIOx全部16个引脚。

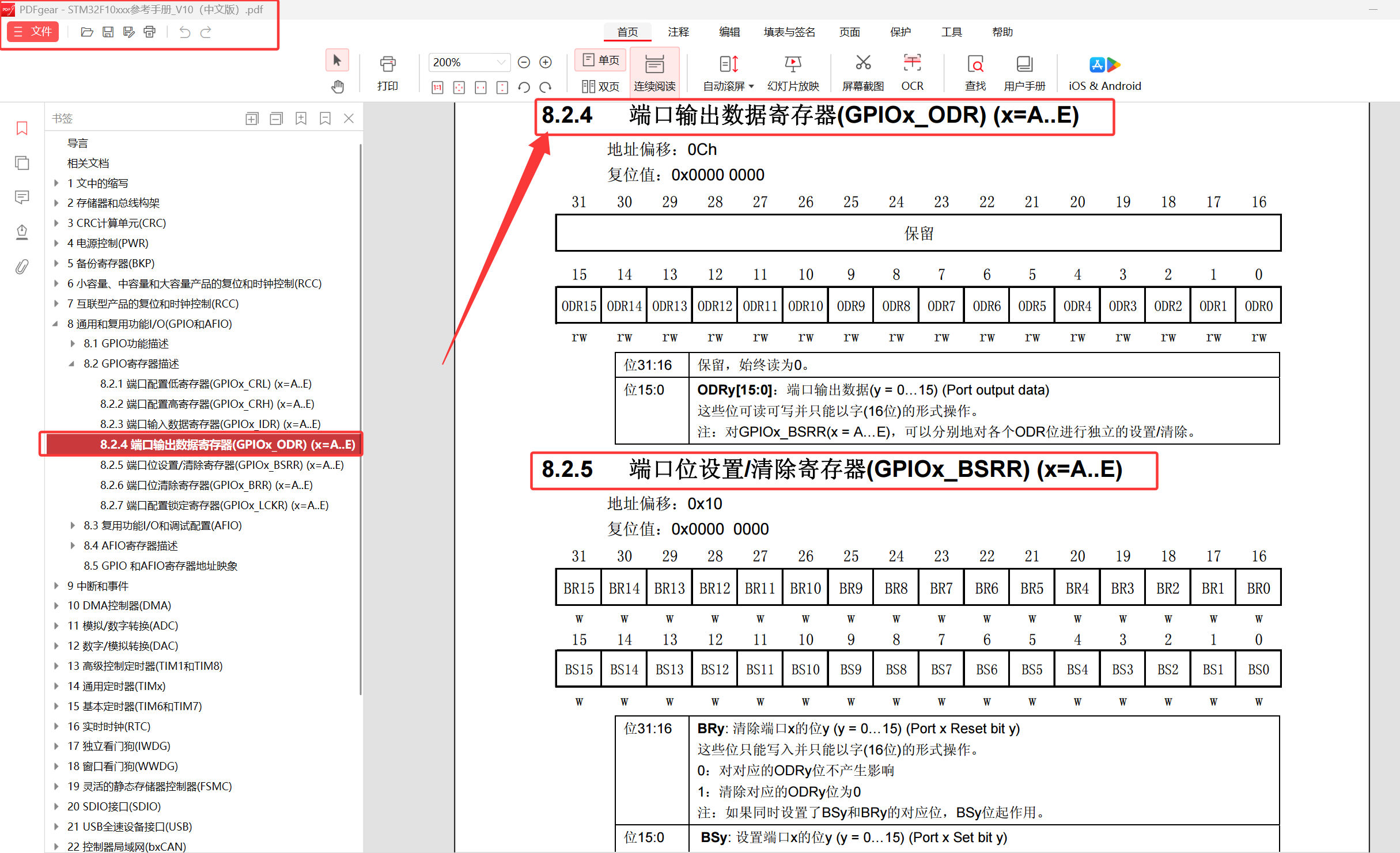

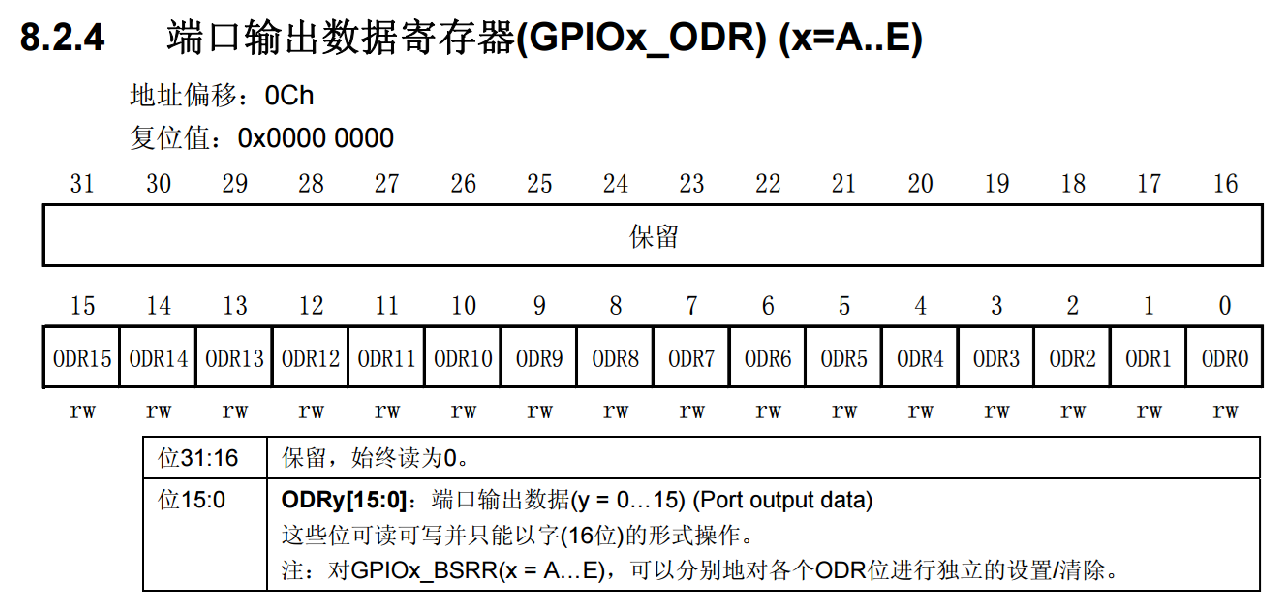

1.4 输出数据寄存器（ODR）工作机制

ODR是32位寄存器，低16位每一位对应一个引脚的输出电平。向ODR的某一位写入1，对应引脚输出高电平；写入0，则输出低电平。该寄存器支持按字（32位）访问，不允许半字或字节访问。

二、借助 STM32CubeMX 的相关配置点亮 LED 等

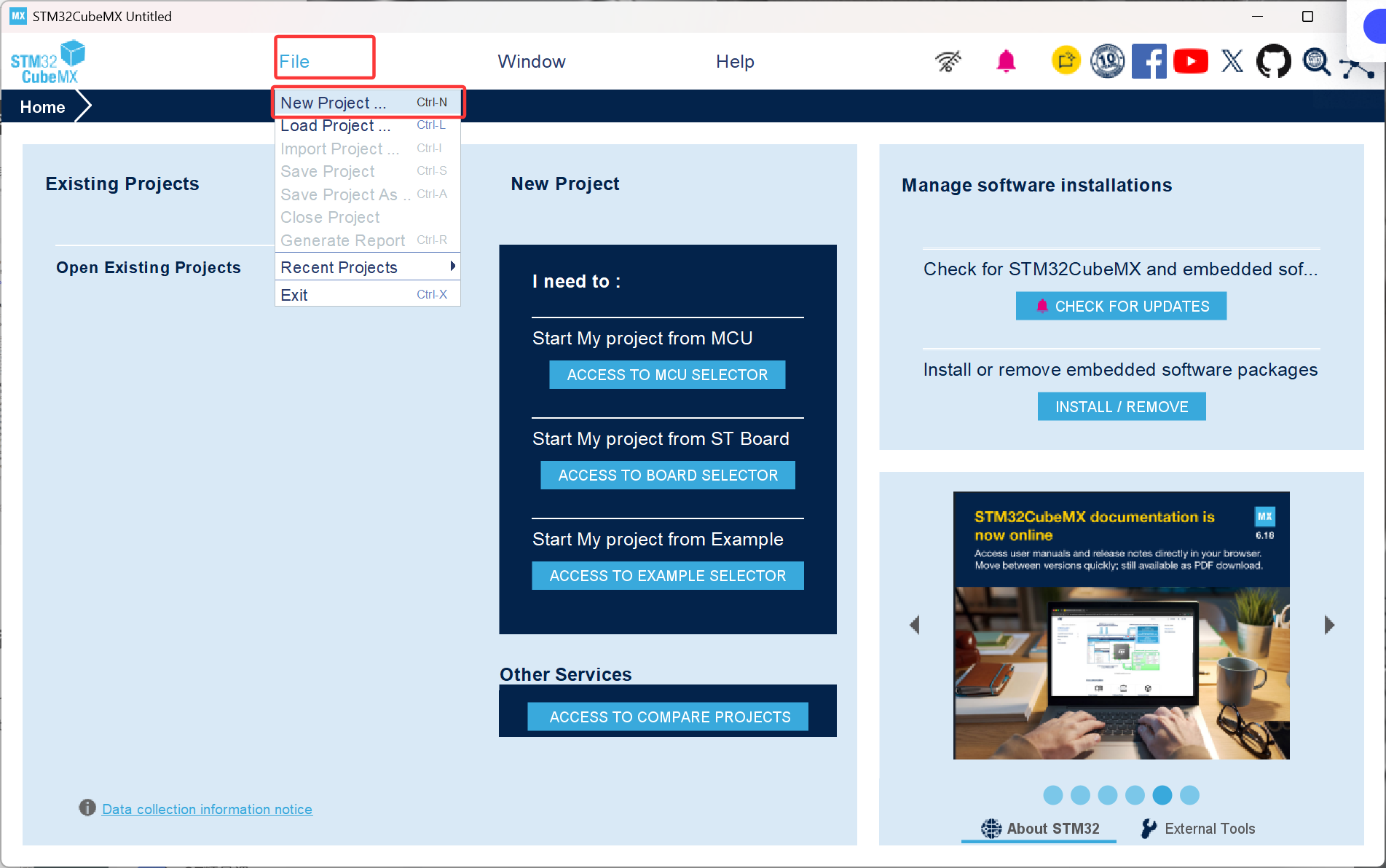

这里就以我的开发板为例来说了：

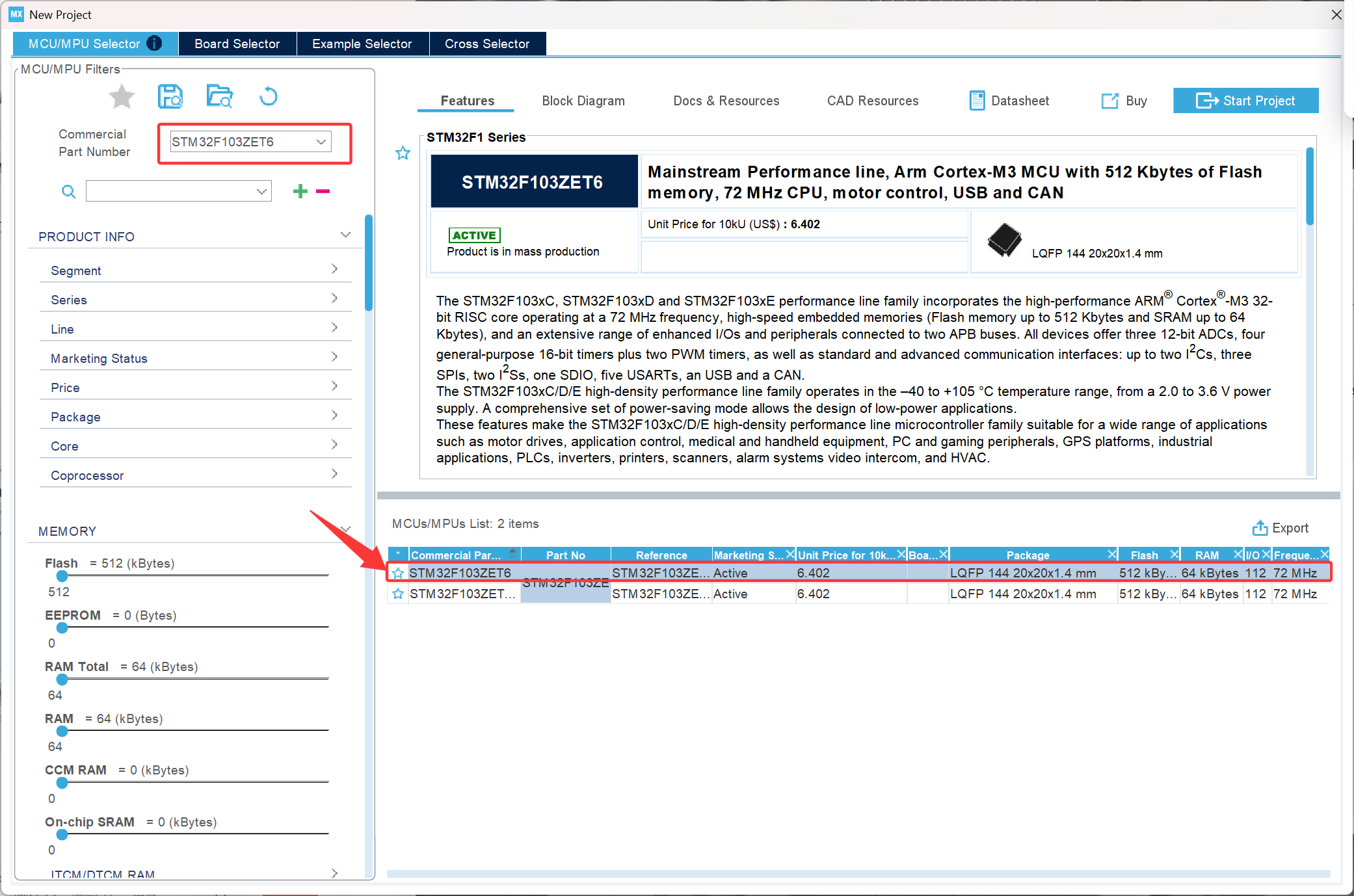

通过查我所购买开发板的手册可以看到LED4对应MCU上的连接的引脚是PF8，我们这里就默认按通用开漏输出来配置

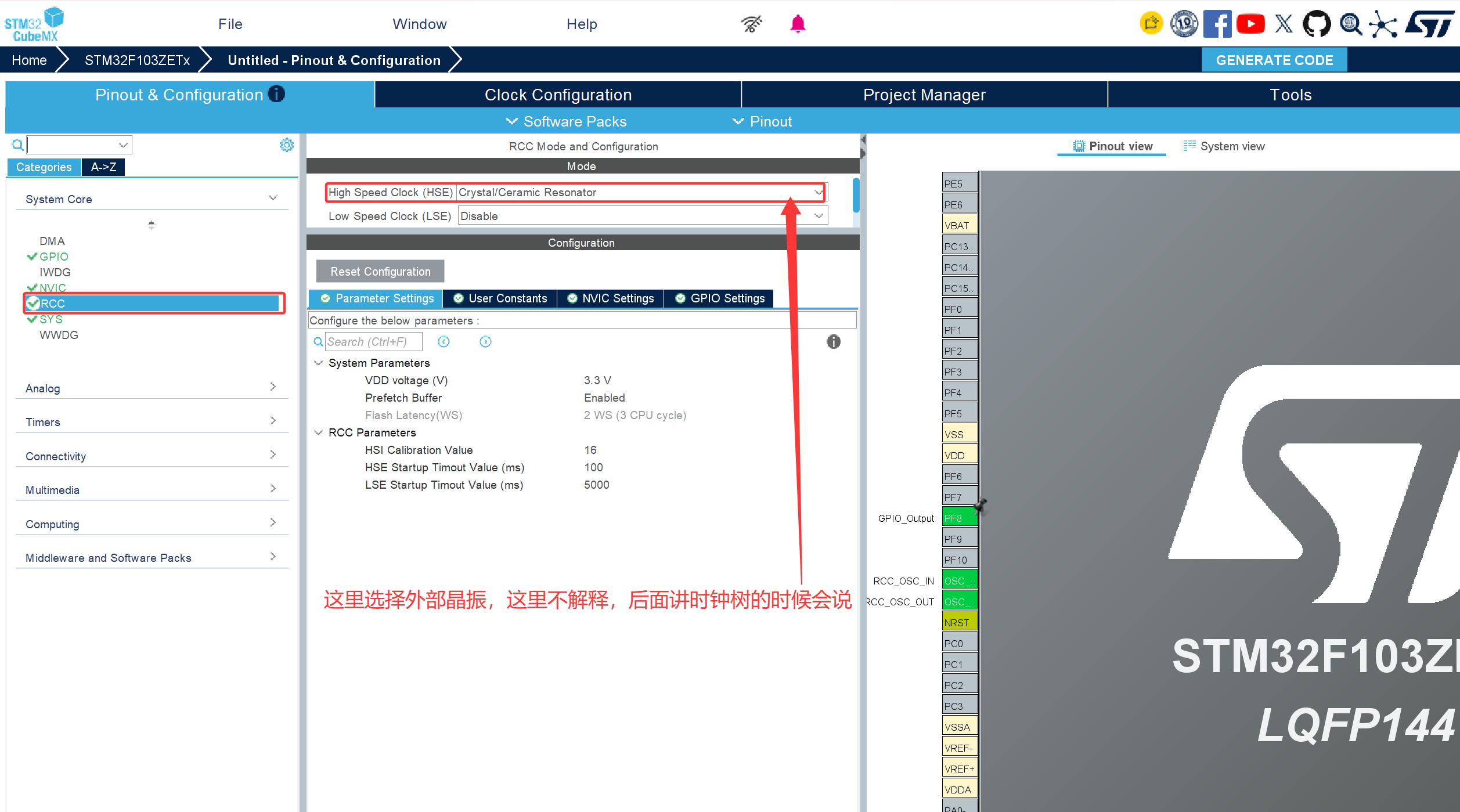

2.1 开启调试接口：SWD 配置

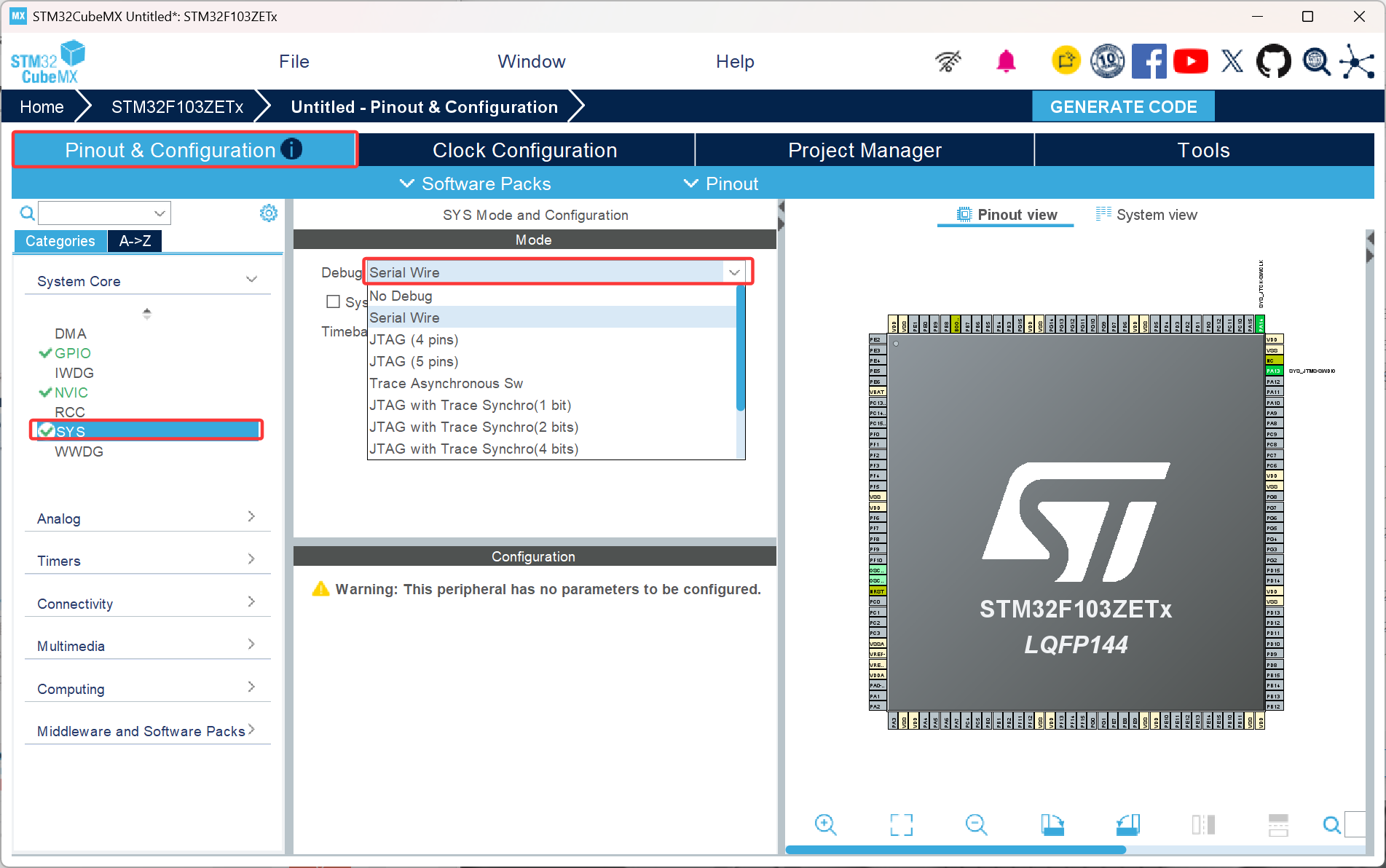

我在开发板上预留了仿真器调试接口，使用的是 SWD (Serial Wire Debug) 模式。在 STM32CubeMX 的配置界面中，需要在 System Core -> SYS -> Debug 下拉菜单中，明确选择 "Serial Wire"。

⚠️ 注意！这一步非常非常重要。

如果没有修改这里，而是使用了默认的 No Debug，会出现一个经典的"坑"：第一次烧录程序可以成功，但是后续再次烧录时就会失败，甚至导致芯片无法连接（俗称"锁死"或"烧录丢失"）。这是因为默认配置下，调试引脚被释放作为普通 GPIO 使用，导致调试器无法再次介入。

很多初学者容易混淆 DAP Link 和 SWD，这里给大家做一个形象的类比：

DAP (Debug Access Port) ：全称是调试访问端口，它是一个物理仿真器硬件。你可以把它想象成"考试的时候坐在座位上的同学本人"。
SWD (Serial Wire Debug) ：全称是串行线调试，它是一种调试通信协议。你可以把它想象成"用来传递纸条的通道 + 约定好的手势或者暗号"。

两者的关系是： DAP Link 这种硬件仿真器，是通过 SWD 这种协议通道与目标芯片进行通信的。

这就相当于开启了对应GPIO相关寄存器对于该针脚的输出模式

在前面将 Debug 选项从默认的 No Debug 改为 Serial Wire 时，软件就会自动将 PA13 和 PA14 这两个引脚分配给 SWD 调试功能，它们是SWD 调试专用引脚

PA13 → SWDIO（Serial Wire Data I/O）：串行数据线，用于调试器和芯片之间传输数据。
PA14 → SWCLK（Serial Wire Clock）：串行时钟线，提供调试通信的同步时钟。

现阶段了解一下即可

这也是为什么前面强调必须配置 Serial Wire 调试模式------如果你不配置，这两个引脚不会被锁定为调试功能，第一次烧录后它们就可能被你的程序当作普通 GPIO 使用，导致调试器再也连不上芯片（即所谓的"烧录后锁死"问题）

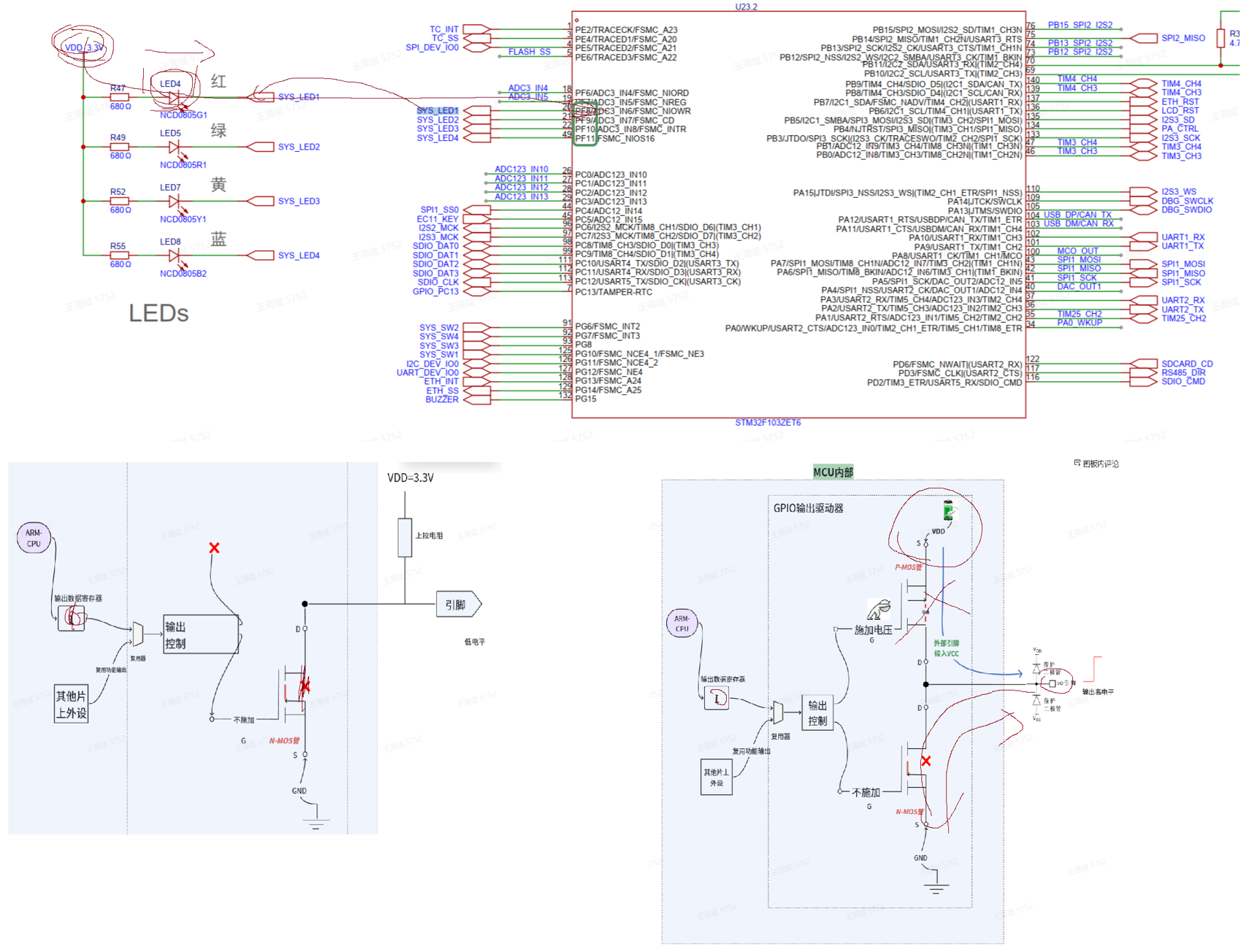

据我们的硬件原理图，控制 LED 的引脚是 PF8，由前面的文章可知，我们在开漏输出模式下，输出数据寄存器如果是0就会导通形成回路，LED就可以被点亮。如果是1就不会导通，我们这里默认配置为不会导通，并选择开漏输出模式，输入模式以及输出速度那里也暂时不用管

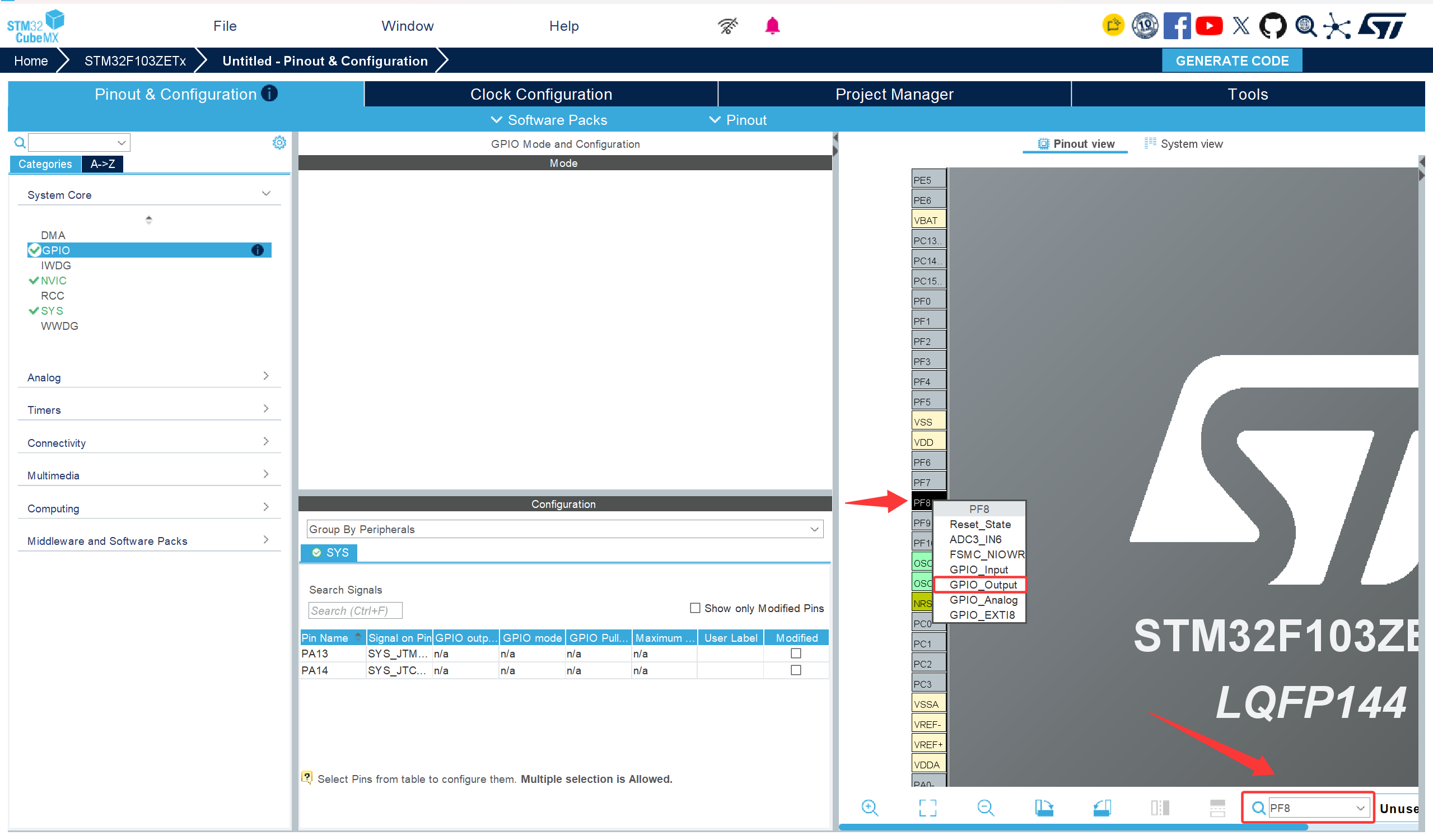

在 STM32CubeMX 右侧的芯片引脚图上，我们找到绿色的 PF8 引脚，用鼠标左键点击它，会弹出一个绿色的功能选择下拉菜单：

这里只说两个比较重点的选项：

Reset_State：复位状态（即不使用该引脚，取消其配置）。
GPIO_Output：通用输出模式（我们今天要点灯，所以必须选择这个）。

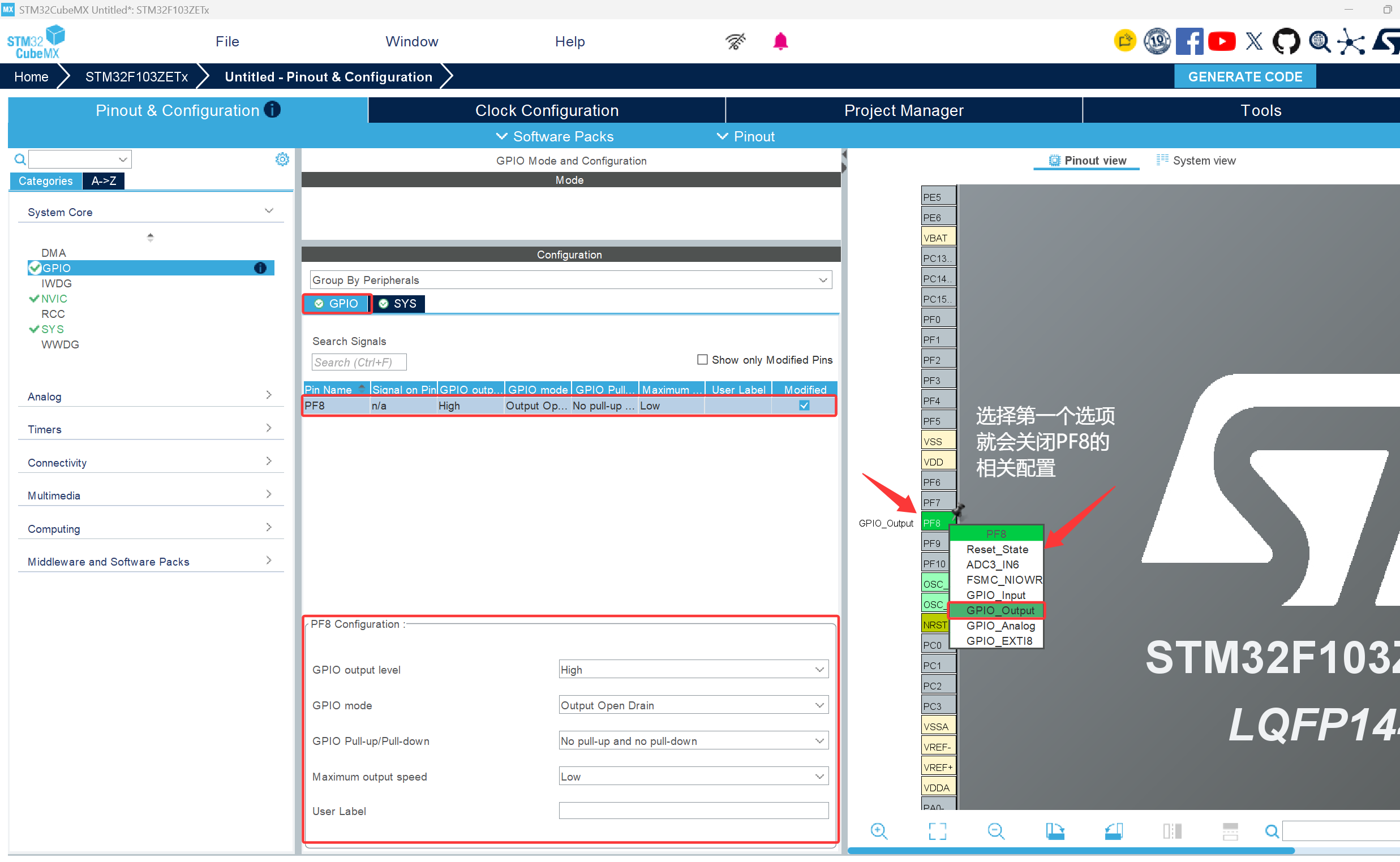

GPIO output level (输出电平)

作用：决定芯片刚上电复位、程序还没跑起来时，这个引脚的默认电平状态。

选项：High（高电平）或 Low（低电平）。
GPIO mode (GPIO 模式)

作用：决定引脚内部的输出电路结构。

选项：

- Output Push Pull (推挽输出)
- Output Open Drain (开漏输出)

GPIO Pull-up/Pull-down (上下拉配置)

作用：决定引脚在空闲或输入状态下的默认电平，防止引脚悬空引入外界干扰。

选项：No pull-up and no pull-down（无上下拉）、Pull-up（上拉，默认高电平）、Pull-down（下拉，默认低电平）。这个选项通常保持默认的"无上下拉"即可。
Maximum output speed (最大输出速率)

作用：限制引脚电平翻转的最高频率。

选项：Low (2MHz)、Medium (10MHz)、High (50MHz)。

这里点个 LED 选 Low 就可以了。
User Label (用户标签)

作用：这是个极其好用的功能！你可以给它起一个人性化的名字，比如 LED_RED 或 BEEP。

好处：配置好之后，STM32CubeMX 会在生成的代码中自动帮你定义一个宏。以后你在写代码时，直接调用 HAL_GPIO_WritePin(LED_RED, GPIO_PIN_SET) 即可，不用去记 GPIOF, GPIO_PIN_8 了。

2.2 项目生成设置：Project Manager

配置好引脚和调试接口后，我们紧接着就要进入工程生成的环节了。这一步决定了我们后续代码编写的载体和编译环境。

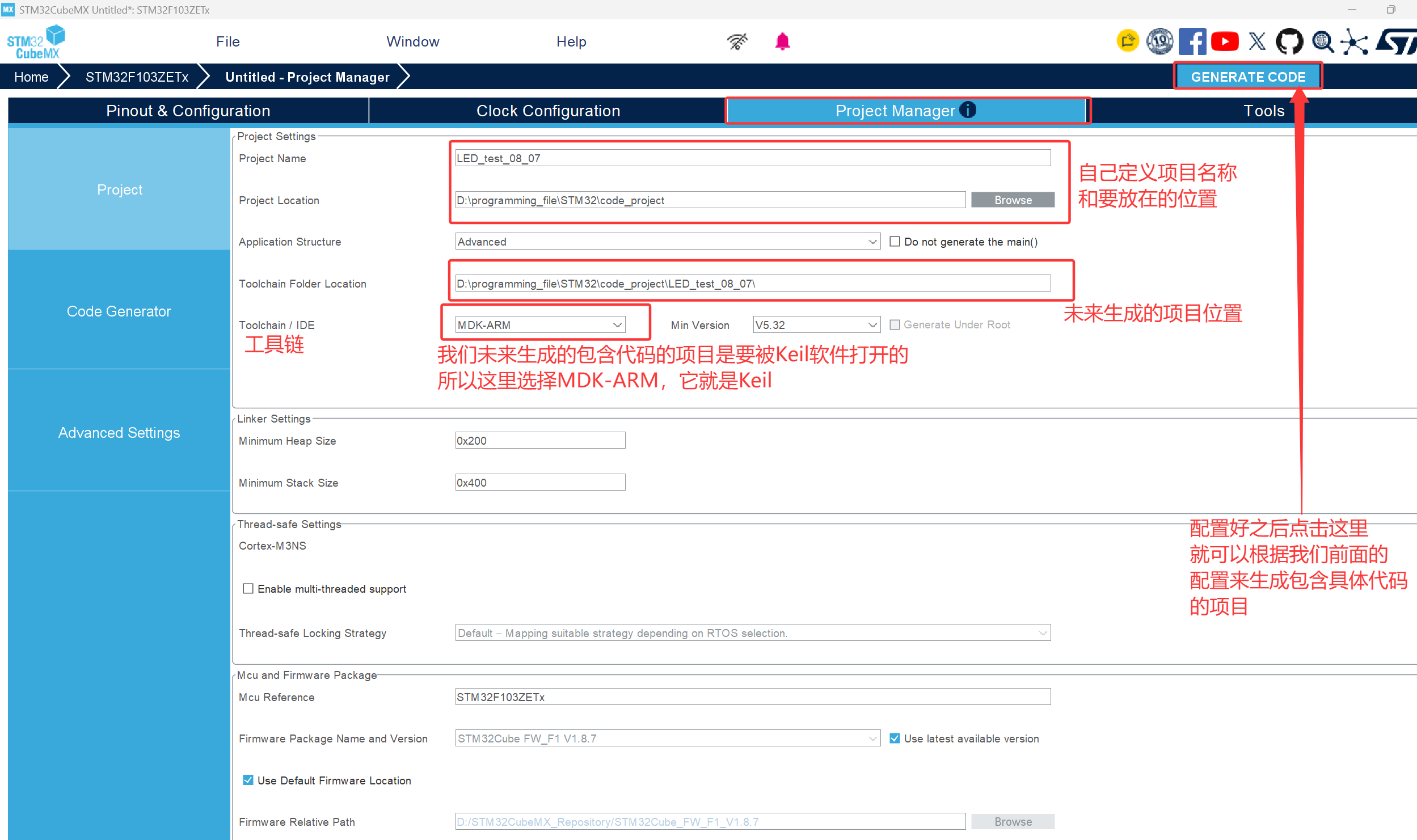

请点击顶部菜单栏的 Project Manager 选项卡，这里是配置项目属性的核心区域。在 Project 这一栏中，有几个参数需要特别注意：

Project Name：输入你的项目名称，例如 LED_test_08_07。
Project Location：这是项目保存的根目录。建议养成好习惯，把代码文件统一放在专门的文件夹里（例如 D:\programming_file\STM32\code_project），不要散落在桌面上。
Toolchain / IDE：这个下拉菜单至关重要。因为我们后续要使用 Keil 软件来编写和调试代码，所以这里必须选择 MDK-ARM。这里的 MDK-ARM 指的就是 Keil 的开发环境。如果你选了其他的（如 IAR 或 STM32CubeIDE），生成的工程格式将不兼容 Keil。
Minimum Heap/Stack Size：堆栈大小设置，一般保持默认即可。

2.3 自动打开工程与代码结构解析

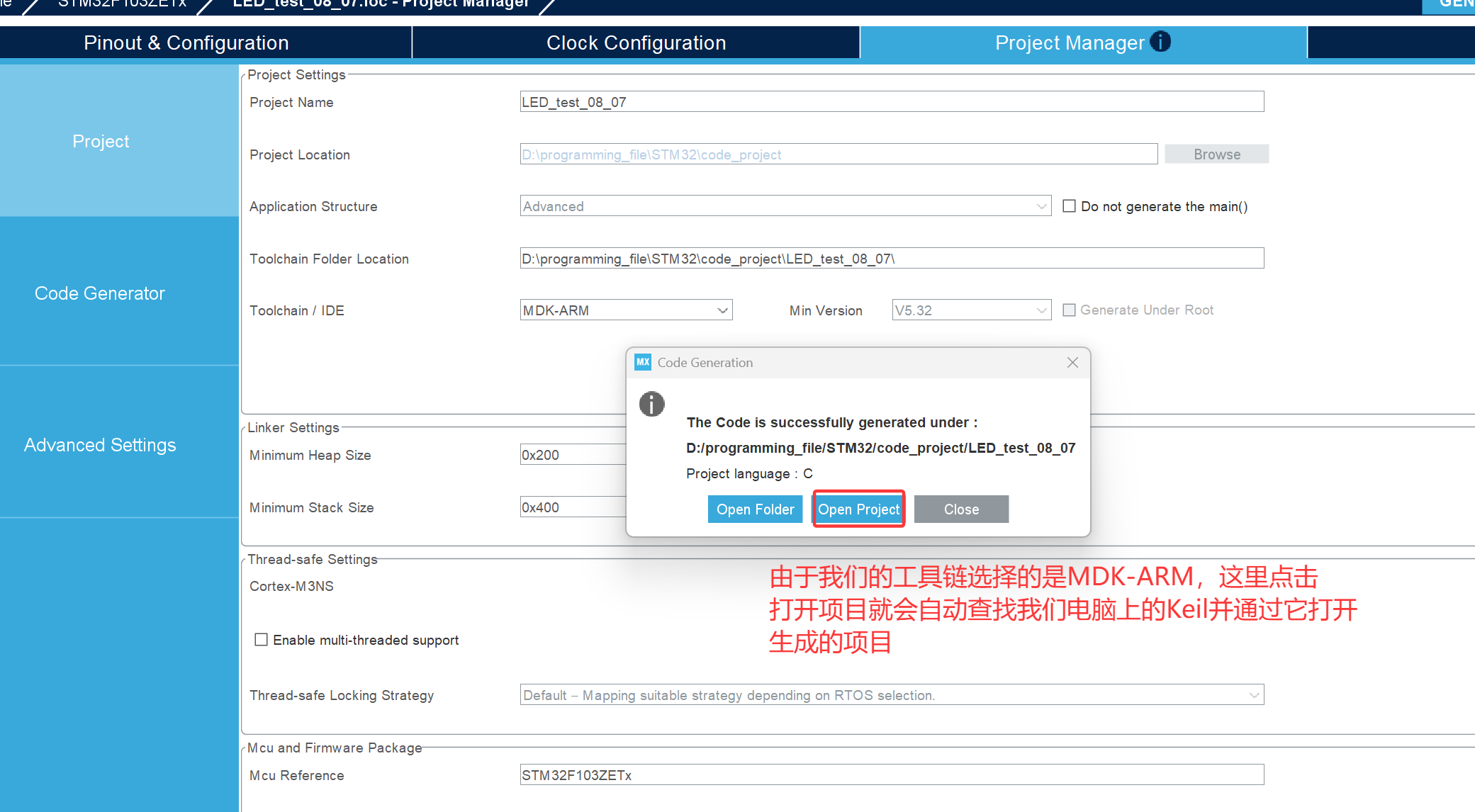

当上面各参数确认无误后，点击右上角醒目的 GENERATE CODE 按钮。STM32CubeMX 会根据之前的图形化配置，自动生成底层的初始化代码和工程文件。

代码生成完毕后，会弹出提示框显示 The Code is successfully generated。此时点击 Open Project，系统会自动查找电脑上的 Keil 软件并直接打开生成的工程。

打开 Keil 后，左侧的项目目录树中有一个核心文件夹：Drivers/STM32F1xx_HAL_Driver。这里面包含了 ST 官方提供的 HAL 库源文件（如 stm32f1xx_hal_gpio.c 等），是我们调用库函数的基础。

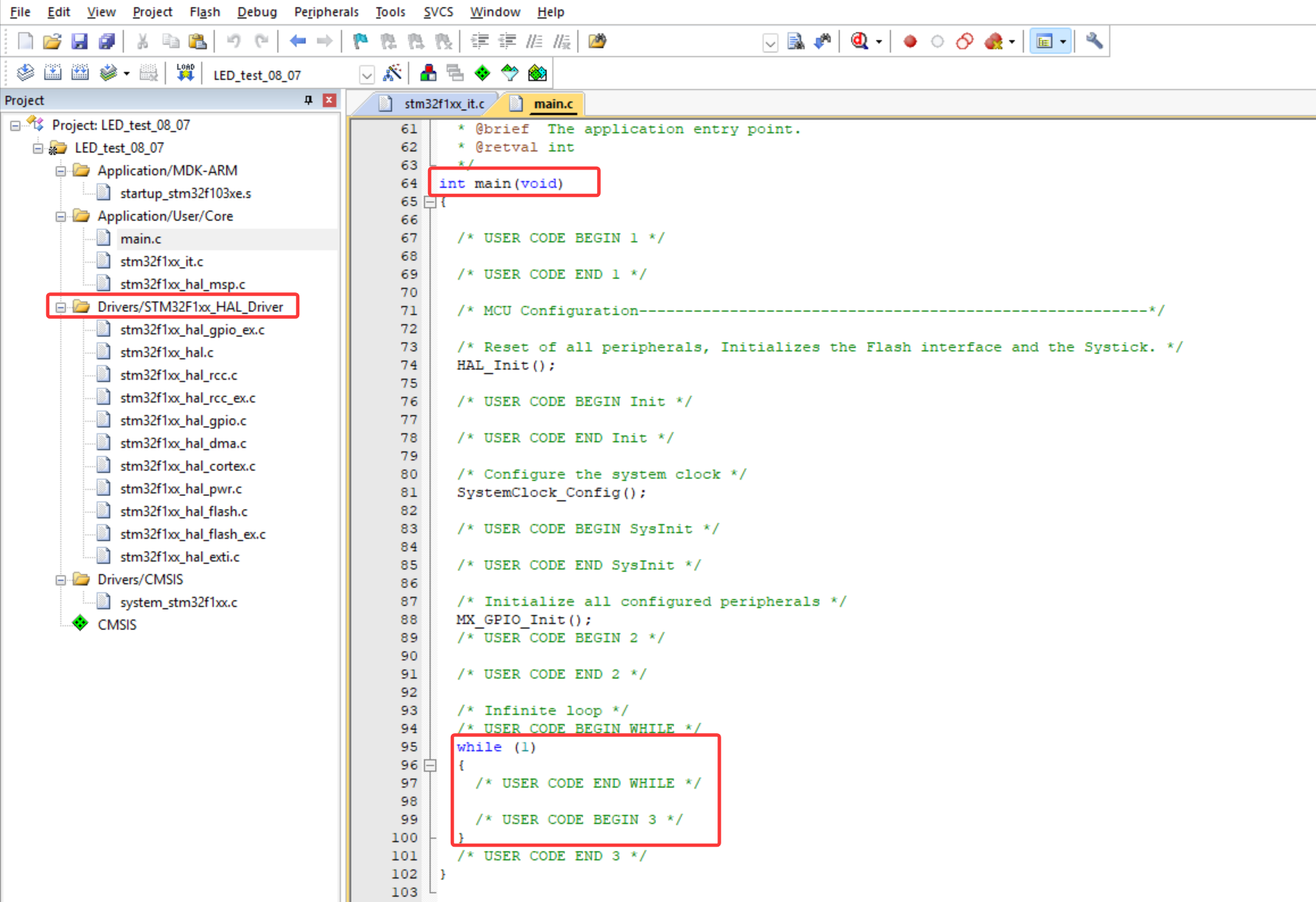

双击打开 main.c，我们可以看到自动生成的代码框架。这里有几个关键点需要理解：

用户代码保护区 ：你会看到很多类似 /* USER CODE BEGIN ... */ 和 /* USER CODE END ... */ 的注释。请务必把你的代码写在这些注释之间！如果你写在外面，下次重新生成代码时，你的代码会被覆盖删除。
主函数流程：

HAL_Init();：初始化 HAL 库，配置系统滴答定时器（Systick）。

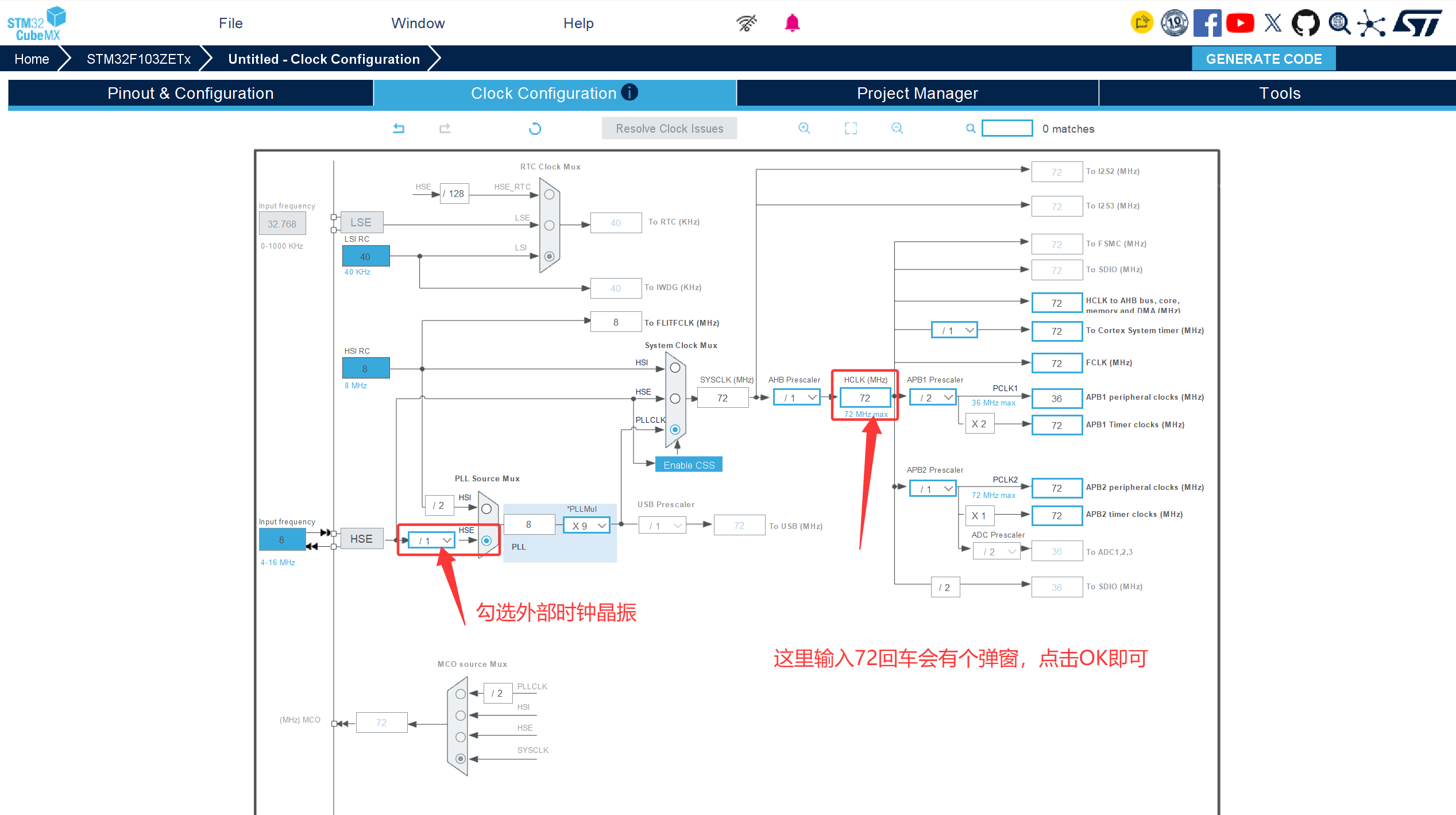

SystemClock_Config();：配置系统时钟，比如设置主频为 72MHz。

MX_GPIO_Init();：这是 CubeMX 根据我们的引脚配置自动生成的 GPIO 初始化函数。

while(1)：整个 MCU 只会被你烧写的程序独占运行，你的程序必须是一个周而复始的死循环，防止程序跑飞，这也是常规软件的运行模式。

2.4 编写业务代码与编译报错处理

现在我们要让 LED 亮起来。假设我们要控制 PF8 引脚输出低电平来点亮 LED，可以在 MX_GPIO_Init(); 之后，while(1) 之前添加如下代码：

c 复制代码

/* USER CODE BEGIN 2 */
HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8, GPIO_PIN_RESET);
/* USER CODE END 2 */

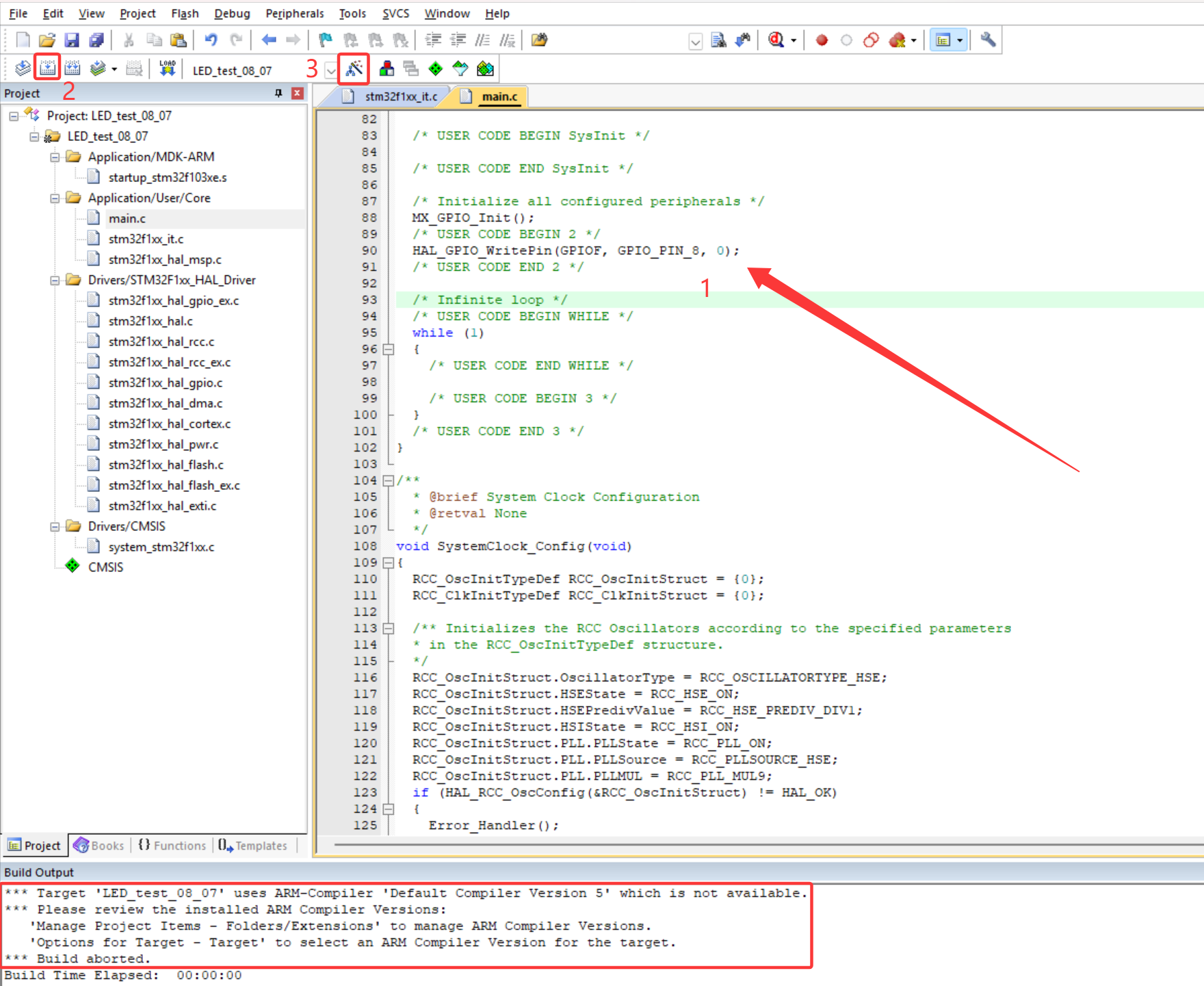

写好代码后，点击工具栏上的 Build (F7) 按钮进行编译。这时候，你很可能会遇到一个红色的报错信息：

这是什么原因呢？

这是因为新版本的 Keil MDK（V6 及以上）默认不再内置老旧的 Compiler V5，而是使用了新的 Compiler V6 (AC6)。但 STM32CubeMX 生成的工程默认配置往往还指向 V5，导致找不到编译器。

解决方法非常简单：

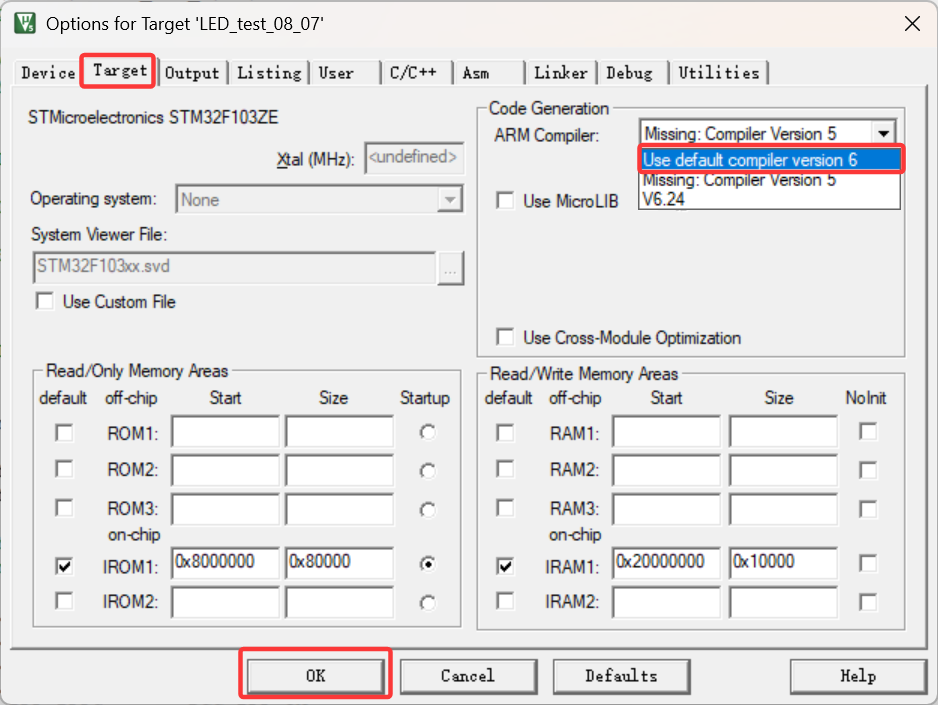

点击工具栏上的"魔术棒"图标（Options for Target）。
切换到 Target 选项卡。
找到右侧的 ARM Compiler: 下拉框。
将其从 Use default compiler version 5 改为 Use default compiler version 6。
点击 OK，再次编译。

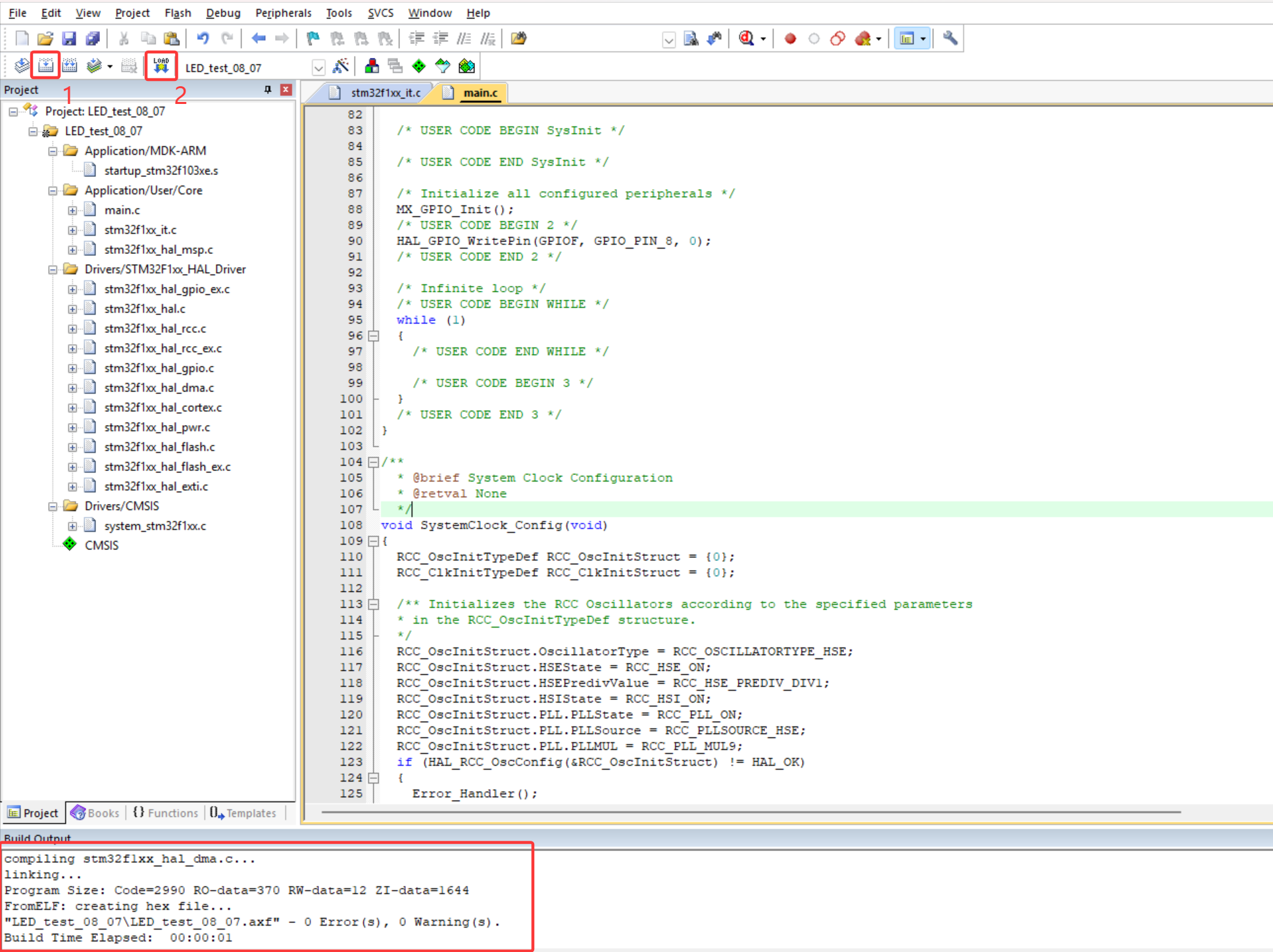

此时再看下方的 Build Output 窗口，显示 0 Error(s), 0 Warning(s)，说明编译成功了。

点击图标2后又会弹出几个错误，再次点击魔法棒

2.5 下载器配置与程序烧录

编译通过后，我们需要把程序下载到芯片里。这涉及到下载器的配置。

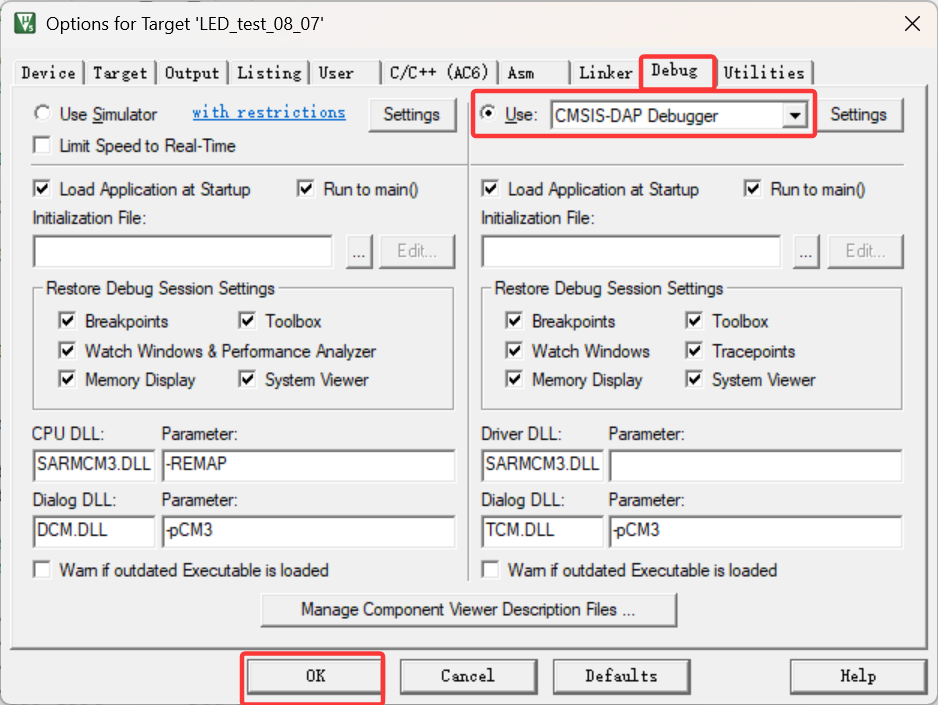

再次点击"魔术棒"图标，切换到 Debug 选项卡。
在右侧的下拉框中，选择你使用的调试器。如果你使用的是常见的 DAPLink 或类似的 SWD 调试器，通常选择 CMSIS-DAP Debugger。
注：如果是 J-Link 就选 J-Link，ST-Link 就选 ST-Link。
点击 OK 保存设置。

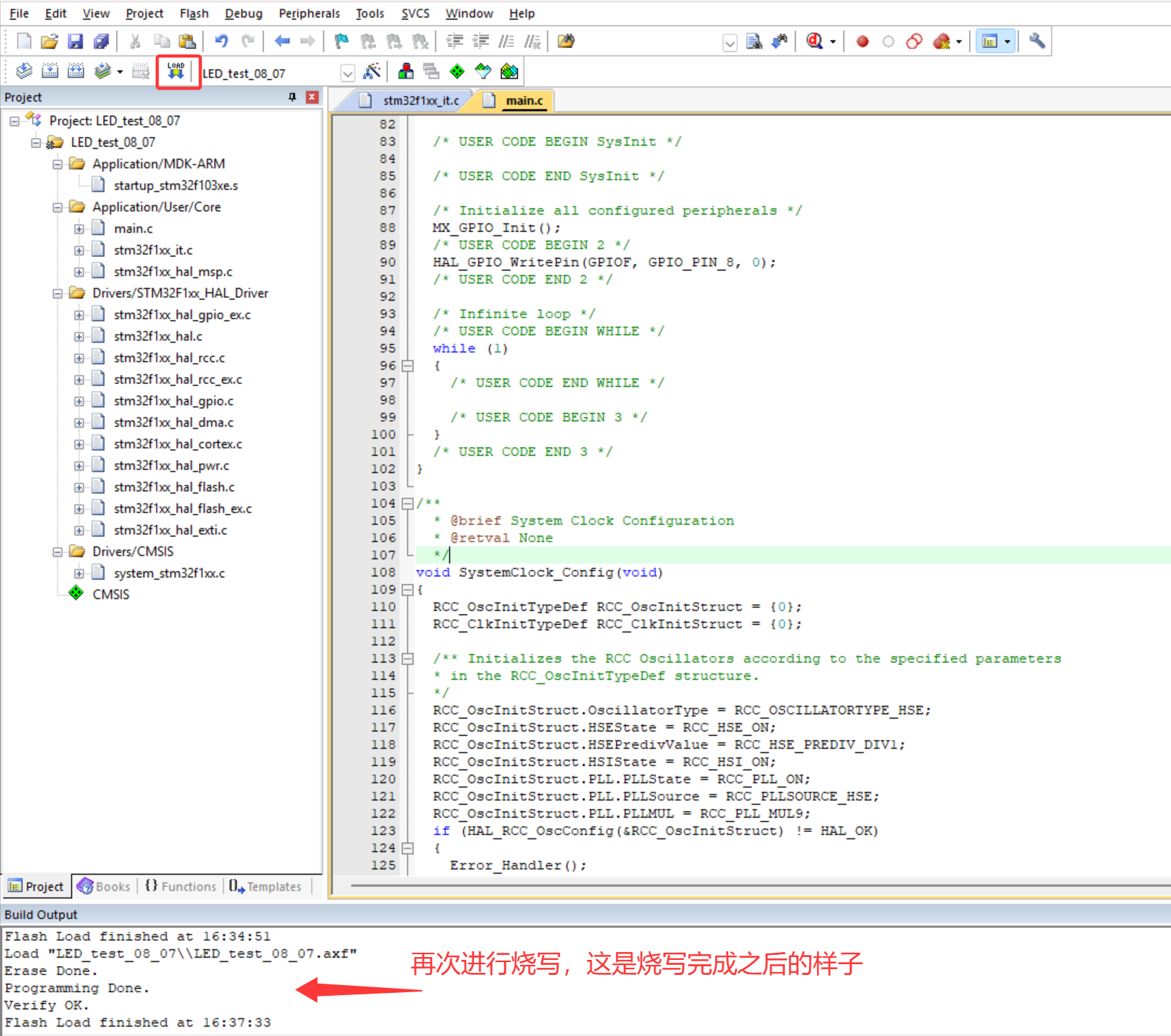

最后，点击工具栏上的 Download (Load) 按钮（或者按 F8）。观察下方的输出窗口，如果出现以下信息：

以上是一个初步的利用STM32CubeMX生成所需源代码的演示过程以及可能出现的问题的解决办法，里面有很多地方由于文章篇幅原因都没有说清楚或者没有说，下篇文章将会一一带你解开其中的问题
