Maxwell:提取实体表面,用于扫掠。

Helix 不接受实体身上的从属面,只能用独立 Sheet 物体。

  1. 切换选择模式:绘图区空白处右键 → Selection Mode → Faces(快捷键 F),现在可以点选实体的面。

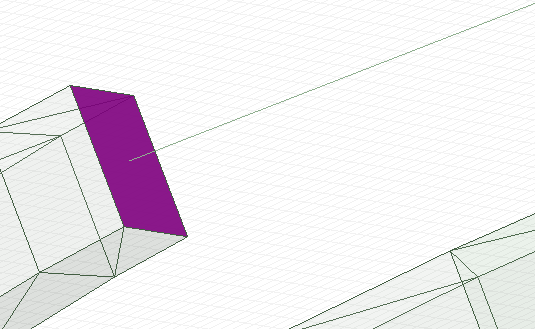

  2. 鼠标点击选中你图里这个紫色实体端面。
  3. 保持选中这个面,直接在视图窗口右键 Edit → Surface → Create Object From Face ✅

这个就是把实体附属面,生成一个全新独立 Sheet 面物体,和原实体脱离,专门用来做 Helix 扫掠截面。 生成后在工程树里面会多出一个 Sheet 对象,只有这个新 sheet 才能做扫掠截面,原来实体上的面依旧不行。
