STM32时钟树怎么看？一步理解SYSCLK、HCLK、PCLK和外设时钟配置
前言
刚开始学习 STM32 时，很多人看到 CubeMX 里的 Clock Configuration 页面都会有一种感觉：
怎么这么多线？
HSI、HSE、PLL、SYSCLK、HCLK、PCLK1、PCLK2到底是什么？
为什么APB1是36MHz，定时器却可能是72MHz？
UART波特率为什么配置没问题却通信乱码？
ADC、USB、RTC为什么又有自己的时钟？
实际上，STM32 的时钟树虽然看起来复杂，但核心逻辑非常简单。
只需要抓住一条主线：
text
时钟源
↓
PLL倍频 / 预分频
↓
SYSCLK
↓
AHB分频
↓
HCLK
↓
APB1 / APB2分频
↓
PCLK1 / PCLK2
↓
各个外设最终时钟如果能够顺着这条路径从左向右看，STM32 的时钟树就不再复杂。
本文将从最基础的时钟源开始，详细讲解：
- HSI、HSE、LSI、LSE分别是什么；
- PLL到底有什么作用；
- SYSCLK、HCLK、PCLK有什么区别；
- APB1和APB2分别负责哪些外设；
- 为什么定时器时钟可能是PCLK的2倍；
- UART、SPI、ADC、定时器到底拿到了多少MHz；
- CubeMX时钟树应该按照什么顺序看；
- 时钟配置错误会出现哪些现象；
- 如何通过一个STM32F103实例完整计算时钟。
一、STM32为什么需要"时钟"
MCU内部的数字逻辑本质上需要一个节拍不断驱动。
可以把时钟理解成整个芯片工作的"节拍器"。
例如CPU执行：
text
取指令
↓
译码
↓
执行
↓
访问存储器都需要时钟驱动。
不仅CPU需要时钟，几乎所有外设也需要：
text
CPU
GPIO
UART
SPI
I2C
ADC
定时器
USB
RTC
DMA只不过不同模块对时钟的需求不同。
例如：
text
CPU：希望运行得快
UART：需要准确产生波特率
ADC：时钟不能超过允许范围
RTC：希望功耗低，而且走时准确
USB：通常需要特定精度的时钟
定时器：需要确定的计数频率因此STM32不会简单地让所有模块全部运行在同一个频率。
而是构造了一套：
text
时钟源
+
倍频
+
分频
+
时钟选择器最终形成一棵"时钟树"。

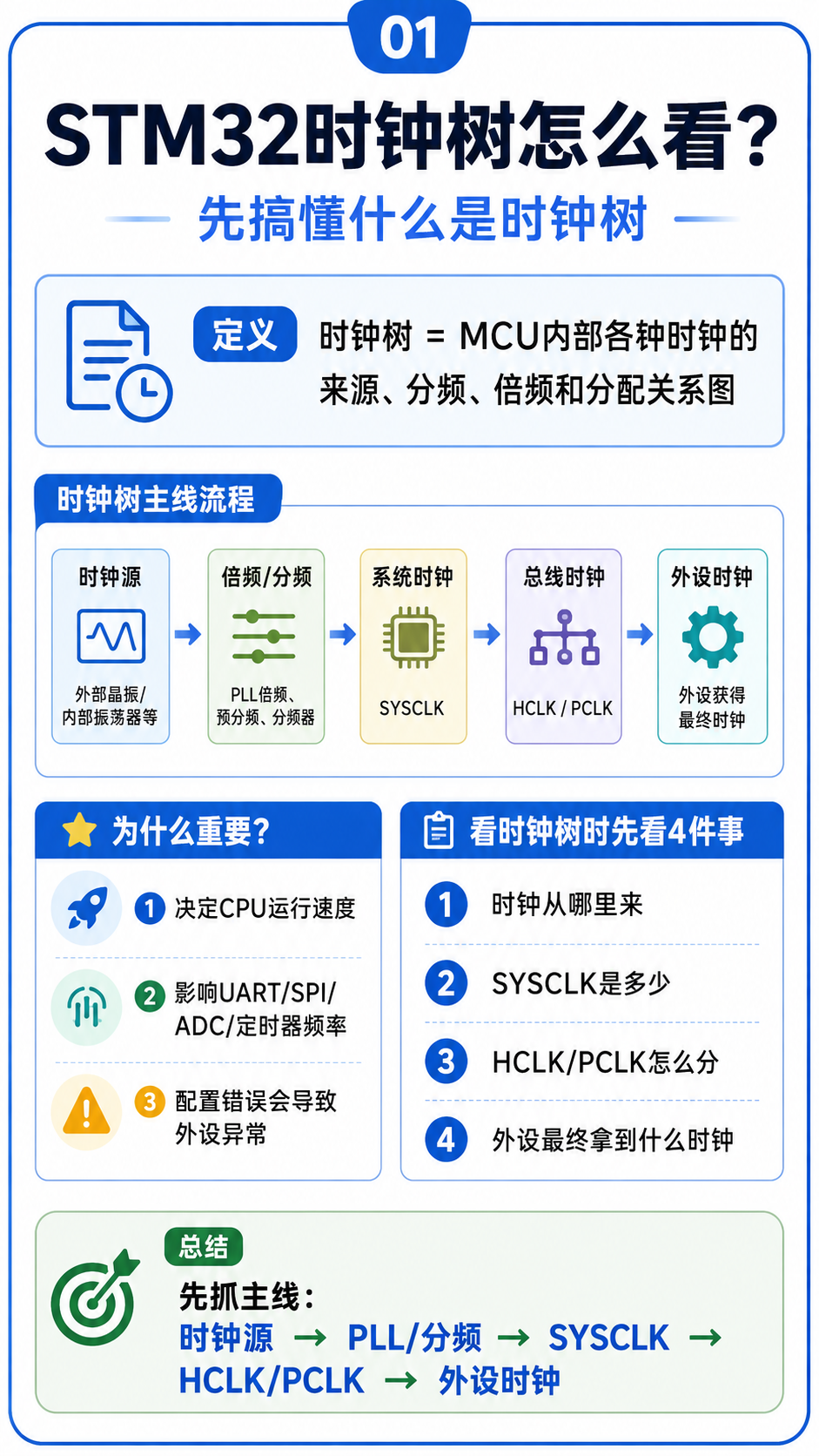

二、什么是时钟树
所谓时钟树，就是描述：
MCU内部各种时钟从哪里来、经过什么倍频和分频、最终送给哪些模块。
可以简单理解成：
text
HSI
│
HSE
│
▼
PLL
│
▼
SYSCLK
│
AHB Prescaler
│
▼
HCLK
┌───┴───┐
│ │
APB1 APB2
│ │
PCLK1 PCLK2
│ │
各类外设 各类外设所以看到CubeMX复杂的时钟树时，不需要一次把所有线都看懂。
首先只追踪主干：
text

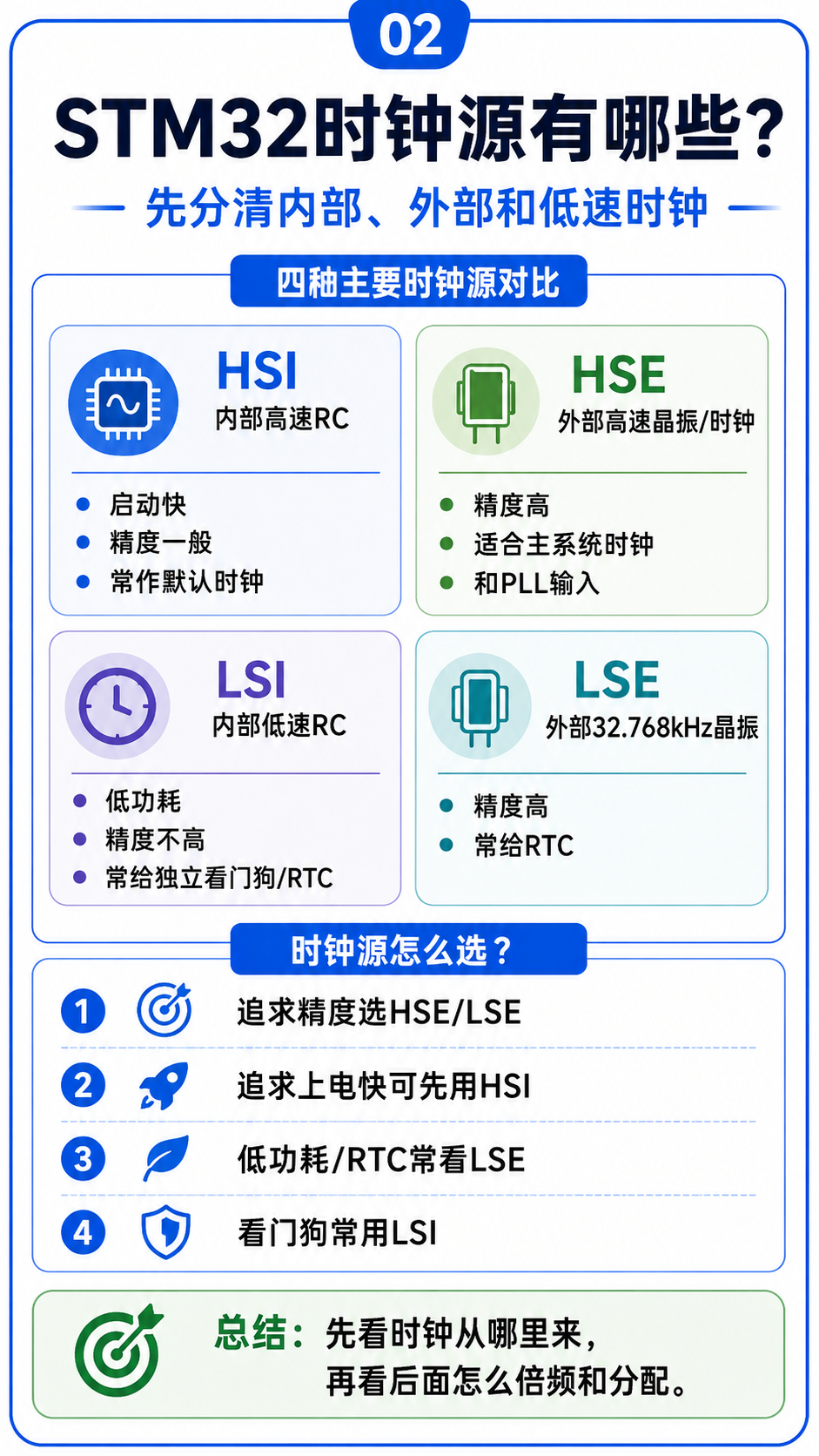

时钟源 → PLL → SYSCLK → HCLK → PCLK → 外设三、STM32常见的四种时钟源
常见STM32中经常可以看到：
text
HSI
HSE
LSI
LSE它们可以先按照两个维度分类：
text
高速 / 低速
内部 / 外部于是得到：
| 时钟 | 含义 | 类型 | 特点 |
|---|---|---|---|
| HSI | High Speed Internal | 内部高速 | 启动快、无需晶振 |
| HSE | High Speed External | 外部高速 | 精度高、适合主系统 |
| LSI | Low Speed Internal | 内部低速 | 成本低、精度一般 |
| LSE | Low Speed External | 外部低速 | 常为32.768kHz，适合RTC |
不同STM32系列还可能存在其他时钟源，例如：
text
MSI
CSI
HSI48具体要看芯片数据手册。
但理解 HSI/HSE/LSI/LSE 后，基本思想已经掌握。
四、HSI是什么
HSI：
text
High Speed Internal中文通常叫：
text
内部高速时钟它由STM32芯片内部的RC振荡器产生。
特点：
text
不需要外部晶振
启动速度快
成本低
PCB简单
精度通常不如外部晶振很多STM32在刚刚复位时，会首先使用内部时钟启动。
可以简单理解为：
HSI是STM32自带的"内部节拍器"。
即使开发板没有外部晶振，芯片通常仍然能够运行。
五、HSE是什么
HSE：
text
High Speed External中文通常叫：
text
外部高速时钟通常来自：
- 外部晶振；
- 外部有源时钟；
- 其他芯片提供的时钟。
例如经典STM32F103开发板常见：
text
8MHz外部晶振通过PLL倍频后可以得到：
text
72MHz系统时钟HSE通常具有：
text
精度较高
稳定性较好
适合要求较高的通信
适合作为PLL输入因此很多正式工程会优先使用：
text
HSE → PLL → SYSCLK作为系统主时钟。
六、LSI是什么
LSI：
text
Low Speed Internal即内部低速RC振荡器。
特点：
text
功耗较低
不需要外部晶振
精度通常不高典型应用包括：
text
独立看门狗IWDG
某些RTC场景
低功耗模块例如独立看门狗往往使用独立低速时钟，即使CPU主时钟发生问题，IWDG仍然能够工作。
这也是为什么看门狗通常需要相对独立的时钟来源。
七、LSE是什么
LSE：
text
Low Speed External通常使用：
text
32.768kHz外部晶振为什么经常是32.768kHz？
因为：
text
32768 = 2^15经过15次二分频就可以得到：
text
1Hz非常适合RTC产生1秒时间基准。
所以LSE最典型的应用就是：
text
RTC实时时钟相比LSI，LSE通常：
text
走时精度更高
长期稳定性更好
适合真正的时钟日历功能八、HSI和HSE应该怎么选择
可以简单记忆：
追求方便和启动速度
可以使用：
text
HSI适合：
text
简单控制
开发调试
对频率精度要求不高的系统追求精度
可以使用：
text
HSE适合：
text
精确UART通信
USB相关时钟
CAN通信
高精度定时
正式产品但需要注意：
并不是所有使用UART的系统都必须使用HSE。
现代STM32内部RC的精度已经可以满足不少场景，具体仍需根据：
text
允许波特率误差
温度范围
工作电压
芯片内部RC精度进行判断。

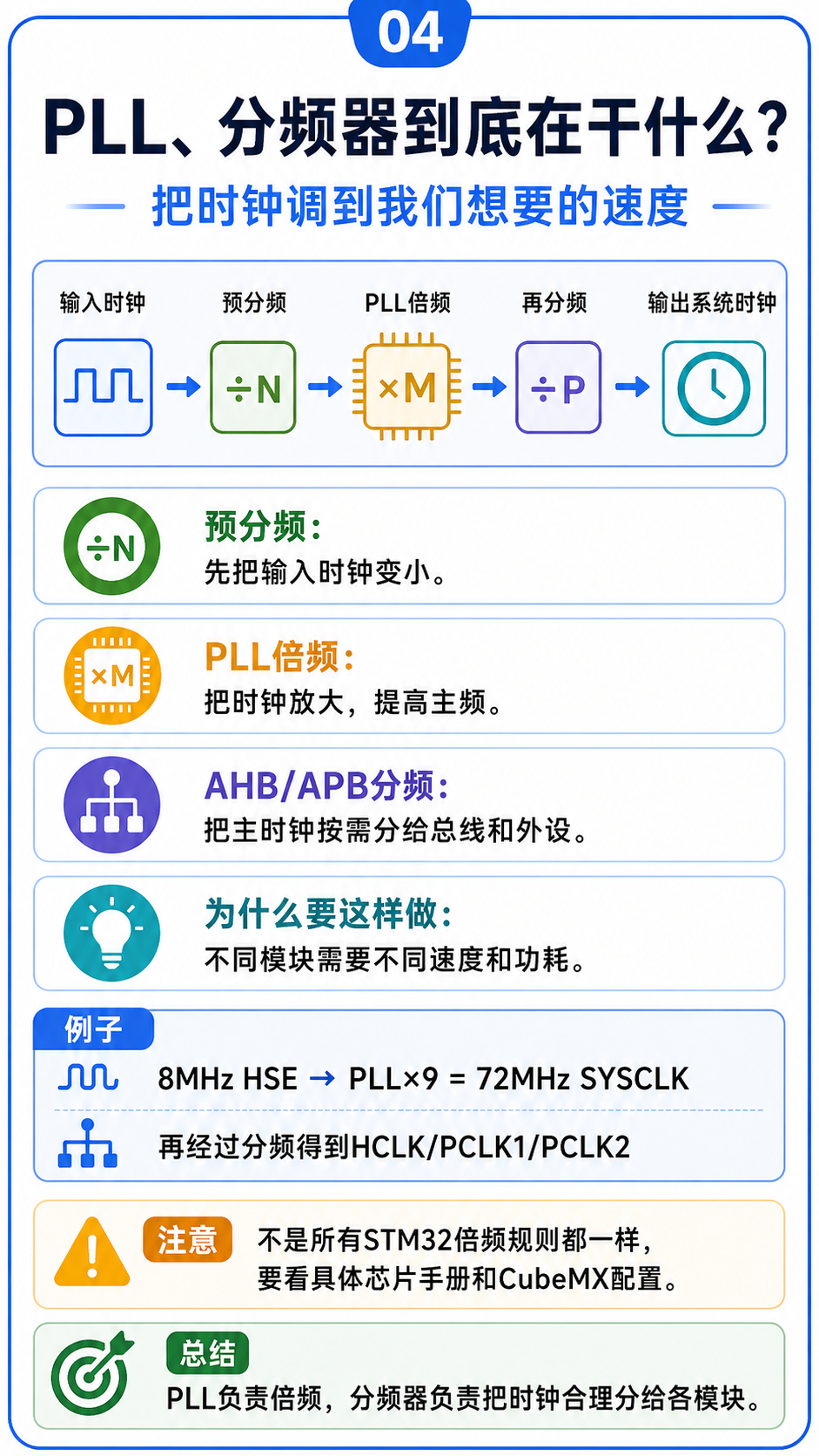

九、PLL到底是什么
PLL：
text
Phase-Locked Loop中文叫：
text
锁相环对初学者来说，可以暂时不用研究它内部的模拟电路原理。
只需要理解：
PLL最重要的作用之一，就是把一个已有时钟转换成我们需要的更高或特定频率。
例如：
text
HSE = 8MHz如果系统希望运行：
text
72MHz可以配置：
text
8MHz × 9 = 72MHz于是：
text
HSE 8MHz
↓
PLL ×9
↓
72MHz
↓
SYSCLK这是经典STM32F103中非常典型的配置。
十、为什么不直接使用72MHz晶振
有人可能会问：
既然CPU要72MHz，为什么不直接接72MHz晶振？
原因很多，例如：
text
高频晶振成本更高
PCB设计更加困难
EMI问题更明显
芯片引脚对外部时钟有频率限制
PLL可以灵活产生多个频率所以常见设计方式是：
text
较低频率的稳定晶振
↓
PLL
↓
较高系统主频例如：
text
8MHz → PLL → 72MHz
25MHz → PLL → 168MHz
8MHz → PLL → 更高系统频率具体规则取决于STM32系列。
十一、不同STM32的PLL规则并不一样
这一点非常重要。
STM32F1中的PLL可能比较简单：
text
PLL输入 × 倍频系数而在F4、F7、H7等系列中，经常看到：
text
PLLM
PLLN
PLLP
PLLQ
PLLR例如概念上可以理解为：
text
输入时钟
↓
÷ PLLM
↓
× PLLN
↓
PLL VCO
├── ÷ PLLP → 系统时钟
├── ÷ PLLQ → 某些外设
└── ÷ PLLR → 其他时钟因此绝不能把：
text
STM32F103的PLL公式直接套用到：
text
STM32F407
STM32F767
STM32H743实际开发一定要结合：
- 芯片Reference Manual；
- Datasheet；
- CubeMX Clock Configuration。

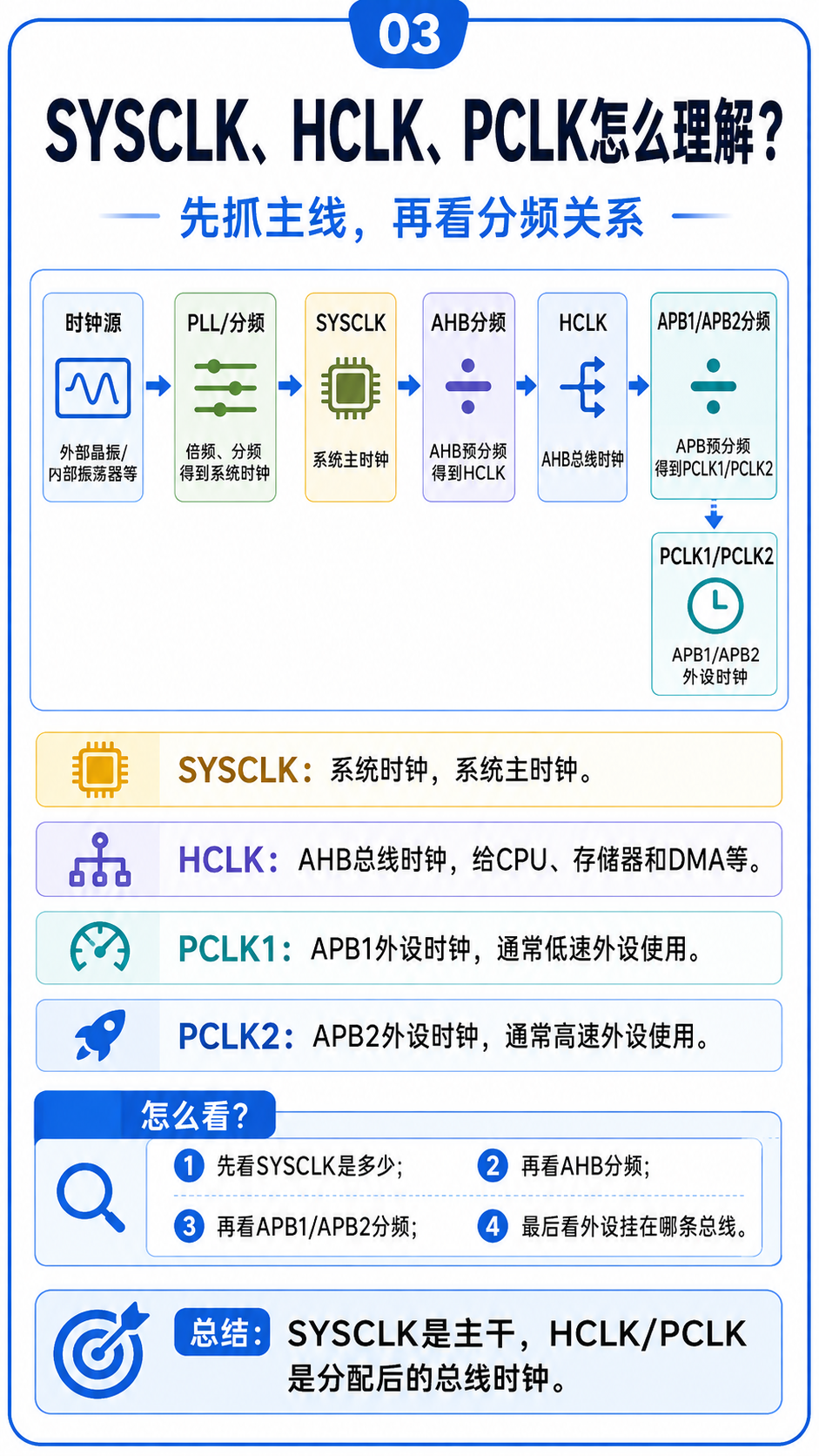

十二、SYSCLK到底是什么
SYSCLK：
text
System Clock即：
text
系统时钟可以理解为整个STM32时钟树的核心主干时钟。
SYSCLK通常可以由以下某个来源提供：
text
HSI
HSE
PLL输出例如：
text
HSE = 8MHz
PLL × 9 = 72MHz然后选择PLL作为系统时钟：
text
SYSCLK = 72MHz需要注意：
SYSCLK并不一定等于CPU最终运行时钟。
因为SYSCLK后面通常还有：
text
AHB Prescaler十三、什么是HCLK
SYSCLK进入AHB分频器：
text
SYSCLK
↓
AHB Prescaler
↓
HCLK所以：
text
HCLK = SYSCLK / AHB分频系数例如：
text
SYSCLK = 72MHz
AHB Prescaler = 1得到：
text
HCLK = 72MHz如果：
text
AHB Prescaler = 2则：
text
HCLK = 36MHzHCLK通常供给：
- CPU内核；
- AHB总线；
- 存储器接口；
- DMA；
- 部分高速外设。
因此我们常说的：
text
CPU主频很多情况下实际上更接近：
text
HCLK十四、AHB是什么
AHB：
text
Advanced High-performance Bus可以简单理解为STM32内部的：
text
高速总线高速设备通常挂在AHB总线，例如不同STM32系列可能包括：
text
CPU
DMA
SRAM
Flash接口
GPIO
CRC
部分高速外设具体哪个外设挂在哪条总线上，要看具体芯片。
不要死记不同型号的外设分配。
十五、什么是PCLK1和PCLK2
HCLK继续经过APB分频：
text
HCLK
├── APB1 Prescaler → PCLK1
└── APB2 Prescaler → PCLK2于是：
text
PCLK1 = HCLK / APB1分频系数
PCLK2 = HCLK / APB2分频系数其中：
text
PCLK1主要供给APB1总线外设；
text
PCLK2主要供给APB2总线外设。
十六、APB1和APB2有什么区别
可以粗略理解：
text
APB1：低速外设总线
APB2：高速外设总线但"低速"和"高速"是总线分类概念，不代表每个设备本身一定很慢或很快。
以经典STM32F103为例，常见分布包括：
APB1
可能包括：
text
USART2
USART3
I2C1
I2C2
TIM2
TIM3
TIM4
CANAPB2
可能包括：
text
USART1
SPI1
ADC
TIM1
GPIO相关控制但不同STM32系列的外设归属差异非常大。
实际项目中应查看：
text
Reference Manual → Memory Map / RCC或者直接使用CubeMX查看。
十七、为什么要分AHB、APB1和APB2
最核心原因是：
不同模块并不需要全部运行在CPU最高频率。
例如：
text
CPU运行72MHz但某些低速外设可能只需要：
text
36MHz于是就可以配置：
text
HCLK = 72MHz
APB1 = /2
PCLK1 = 36MHz好处包括：
text
降低功耗
满足外设最高频率限制
减轻总线压力
方便时钟管理十八、用STM32F103完整走一遍时钟树
这是理解时钟树最好的方法。
假设：
text
HSE = 8MHz希望CPU运行：
text
72MHz第一步：HSE输入PLL
text
HSE = 8MHz第二步：PLL倍频
设置：
text
PLL × 9得到：
text
8MHz × 9 = 72MHz第三步：选择PLL作为SYSCLK
于是：
text
SYSCLK = 72MHz第四步：AHB不分频
配置：
text
AHB Prescaler = 1于是：
text
HCLK = 72MHzCPU也运行在：
text
72MHz第五步：APB1分频
由于经典STM32F103 APB1允许的最高频率低于72MHz，所以通常配置：
text
APB1 Prescaler = 2于是：
text
PCLK1 = 72MHz / 2
= 36MHz第六步：APB2不分频
设置：
text
APB2 Prescaler = 1于是：
text
PCLK2 = 72MHz最终得到：
text
HSE = 8MHz
PLL = ×9
SYSCLK = 72MHz
HCLK = 72MHz
PCLK1 = 36MHz
PCLK2 = 72MHz这就是STM32F103最经典的72MHz时钟配置。
十九、时钟树总流程
整理成一张逻辑图：
text
HSE = 8MHz
│
▼
PLL ×9
│
▼
SYSCLK = 72MHz
│
▼
AHB /1
│
▼
HCLK = 72MHz
┌─────────────┐
│ │
▼ ▼
APB1 /2 APB2 /1
│ │
▼ ▼
PCLK1=36MHz PCLK2=72MHz这张图理解以后，再看CubeMX就容易很多。

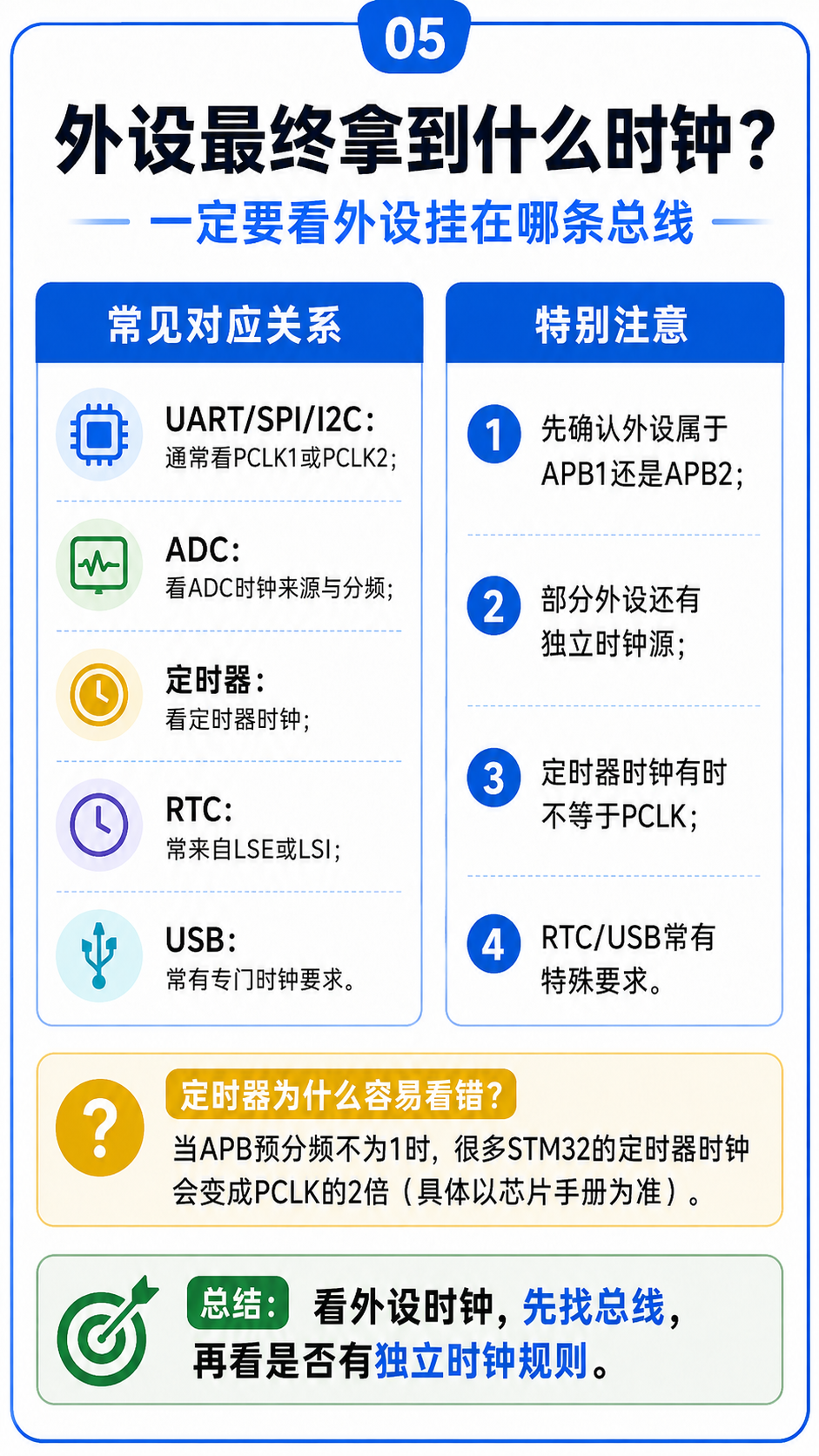

二十、外设最终拿到的时钟怎么判断
这是最关键的一步。
很多人看懂：
text
SYSCLK
HCLK
PCLK1
PCLK2之后还是不知道：
USART1到底多少MHz？
USART2多少MHz？
TIM3是多少MHz？
核心方法只有两步。
第一步：找到外设挂在哪条总线
例如STM32F103：
text
USART1 → APB2
USART2 → APB1
TIM2 → APB1
SPI1 → APB2第二步：根据总线时钟继续计算
例如：
text
PCLK1 = 36MHz
PCLK2 = 72MHz所以一般情况下：
text
USART1时钟来自PCLK2
USART2时钟来自PCLK1于是：
text
USART1 ≈ 72MHz时钟源
USART2 ≈ 36MHz时钟源但部分现代STM32允许UART单独选择：
text
PCLK
SYSCLK
HSI
LSE因此不能永久套用旧型号规则。
二十一、UART为什么和时钟树关系很大
UART波特率的产生，本质上依赖UART外设时钟。
概念上可以理解：
text
USART时钟
↓
波特率分频器
↓
目标波特率例如希望：
text
115200 bit/sUART会根据输入时钟计算对应的分频值。
如果程序认为：
text
UART时钟 = 72MHz但实际只有：
text
36MHz那么产生的实际波特率就会严重错误。
表现为：
text
串口乱码
无法通信
偶尔能收到数据
高波特率错误率明显升高所以串口乱码时，不要只检查：
text
TX/RX
波特率
停止位还要检查：
text
UART真正拿到的时钟是多少二十二、SPI时钟怎么来的
SPI时钟通常由外设总线时钟再分频产生。
例如：
text
SPI源时钟 = 72MHzSPI配置：
text
Prescaler = 8则SPI SCK约为：
text
72MHz / 8 = 9MHz因此SPI通信速度错误时，也要检查：
text
PCLK是多少？
SPI挂在哪条总线？
SPI Prescaler是多少？二十三、I2C也依赖外设时钟
I2C内部需要根据外设输入时钟计算：
text
SCL高低电平时间
数据保持时间
建立时间所以改变系统时钟后，如果I2C时序参数没有同步更新，可能导致：
text
SCL频率错误
通信超时
ACK异常
高速模式失败老型号STM32和新型号STM32的I2C时序配置方式区别很大。
例如较新STM32常见：
text
TIMINGR所以应优先使用CubeMX计算，然后用示波器实测SCL频率。
二十四、ADC时钟为什么特别重要
ADC并不能无限提高时钟。
ADC内部需要完成：
text
采样
保持
逐次逼近转换如果ADC时钟超过芯片规定范围，可能造成：
text
ADC精度下降
转换结果不稳定
数据偏差例如经典STM32F1中，ADC时钟需要由PCLK2进一步分频，并满足芯片规定的最高频率。
概念上：
text
PCLK2
↓
ADC Prescaler
↓
ADC Clock所以ADC不稳定时除了检查：
text
输入阻抗
参考电压
采样时间还要检查：
text
ADC Clock二十五、最容易看错的是定时器时钟
这是STM32时钟树最经典的坑之一。
很多人认为：
text
TIM2挂在APB1
PCLK1 = 36MHz
所以TIM2时钟 = 36MHz这并不一定正确。
在很多STM32系列中：
当APB预分频器不等于1时，对应总线上的定时器时钟可能会自动变成PCLK的2倍。
例如STM32F103：
text
HCLK = 72MHz
APB1 Prescaler = 2
PCLK1 = 36MHz但是：
text
TIM2/TIM3/TIM4时钟 = 72MHz而不是36MHz。
所以：
text
PCLK1 = 36MHz
TIMCLK = 72MHz二十六、为什么定时器会出现2倍时钟
这样设计可以让：
text
APB总线降低频率从而降低功耗，同时：
text
定时器仍然保持较高计数精度因此可以做到：
text
APB总线运行36MHz
定时器运行72MHz兼顾：
text
功耗
+
定时器性能二十七、定时器频率应该怎么计算
假设：
text
TIMCLK = 72MHz
PSC = 71
ARR = 999计数器频率：
text
fCNT = 72MHz / (71 + 1)
= 1MHz每一次计数：
text
1μs定时器更新频率：
text
fUPDATE =
72MHz / [(71 + 1) × (999 + 1)]得到：
text
fUPDATE = 1kHz周期：
text
1ms如果错误地把TIMCLK认为36MHz：
text
fUPDATE = 500Hz结果直接差2倍。
这就是很多STM32定时器：
text
频率为什么正好差一倍的原因之一。
二十八、是不是所有STM32定时器都是PCLK×2
不是。
这一点必须特别强调。
不同STM32系列可能存在：
text
不同APB定时器时钟规则
TIMPRE配置
不同定时器时钟选择器
独立Kernel Clock部分系列在不同条件下甚至可能存在：
text
PCLK
2 × PCLK
4 × PCLK
其他独立时钟因此工程中必须按照：
text
具体芯片Reference Manual确认。
不要看到"STM32定时器×2"就认为所有型号都完全一样。
二十九、RTC使用什么时钟
RTC的目标与CPU不同。
CPU需要：
text
高性能RTC更关注：
text
低功耗
长期稳定
掉电后继续走时因此RTC通常可以选择：
text
LSE
LSI
某些芯片的HSE分频如果要求时间准确，一般更推荐：
text
LSE 32.768kHz如果只是简单计时或对精度要求不高，可以使用：
text
LSI三十、USB为什么经常有特殊时钟要求
USB通信需要较高的时钟精度。
传统USB Full Speed相关模块常常需要：
text
48MHz时钟域因此STM32时钟树中经常可以看到专门的一条：
text
PLL
↓
PLLQ或其他分频
↓
48MHz
↓
USB现代STM32不同系列的USB时钟来源可能不同。
配置USB时不能只检查：
text
SYSCLK是否正确还必须检查：
text
USB Kernel Clock是否满足要求。
三十一、什么是Kernel Clock
在较新的STM32系列中，会频繁看到：
text
Peripheral Kernel Clock这意味着：
外设工作时钟不一定简单等于PCLK。
某个UART可能选择：
text
PCLK
SYSCLK
HSI
LSEADC可能使用独立：
text
PLL输出
专用异步时钟所以在STM32H7、G4、U5等较新系列里，看时钟树不能只停留在：
text
PCLK1
PCLK2必须继续找到：
text
Peripheral Clock Source三十二、为什么CPU时钟越高不一定越好
很多初学者喜欢直接把STM32配置到最大主频。
例如：
text
芯片最大168MHz
→ 直接168MHz但更高频率意味着：
text
功耗增加
EMI增加
Flash等待周期增加
电源要求提高
散热增加如果应用只是：
text
读取温度
控制继电器
RS485通信可能根本不需要最大主频。
时钟配置应该根据：
text
业务计算量
实时性
功耗
通信需求
外设限制综合决定。
三十三、Flash等待周期为什么与系统时钟有关
CPU速度很高时，Flash并不一定能够单周期提供指令。
因此STM32中通常存在：
text
Flash Latency例如随着CPU频率增加，需要设置更高的：
text
Wait State否则系统可能出现：
text
启动异常
程序跑飞
HardFault
随机死机CubeMX一般会根据主频自动配置Flash等待周期。
如果完全手写RCC寄存器，必须特别注意这一点。
三十四、时钟配置和电压等级也有关
部分高性能STM32中：
text
最高CPU频率与内部电压调节器、电压等级有关。
例如某些系列存在：
text
Voltage Scaling
OverDrive
Boost Mode如果电压等级不满足要求，却强行配置很高主频，系统可能不稳定。
因此高性能STM32的主频配置通常需要考虑：
text
电源
↓
Voltage Scale
↓
Flash Latency
↓
PLL
↓
SYSCLK而不是只修改PLL倍频。

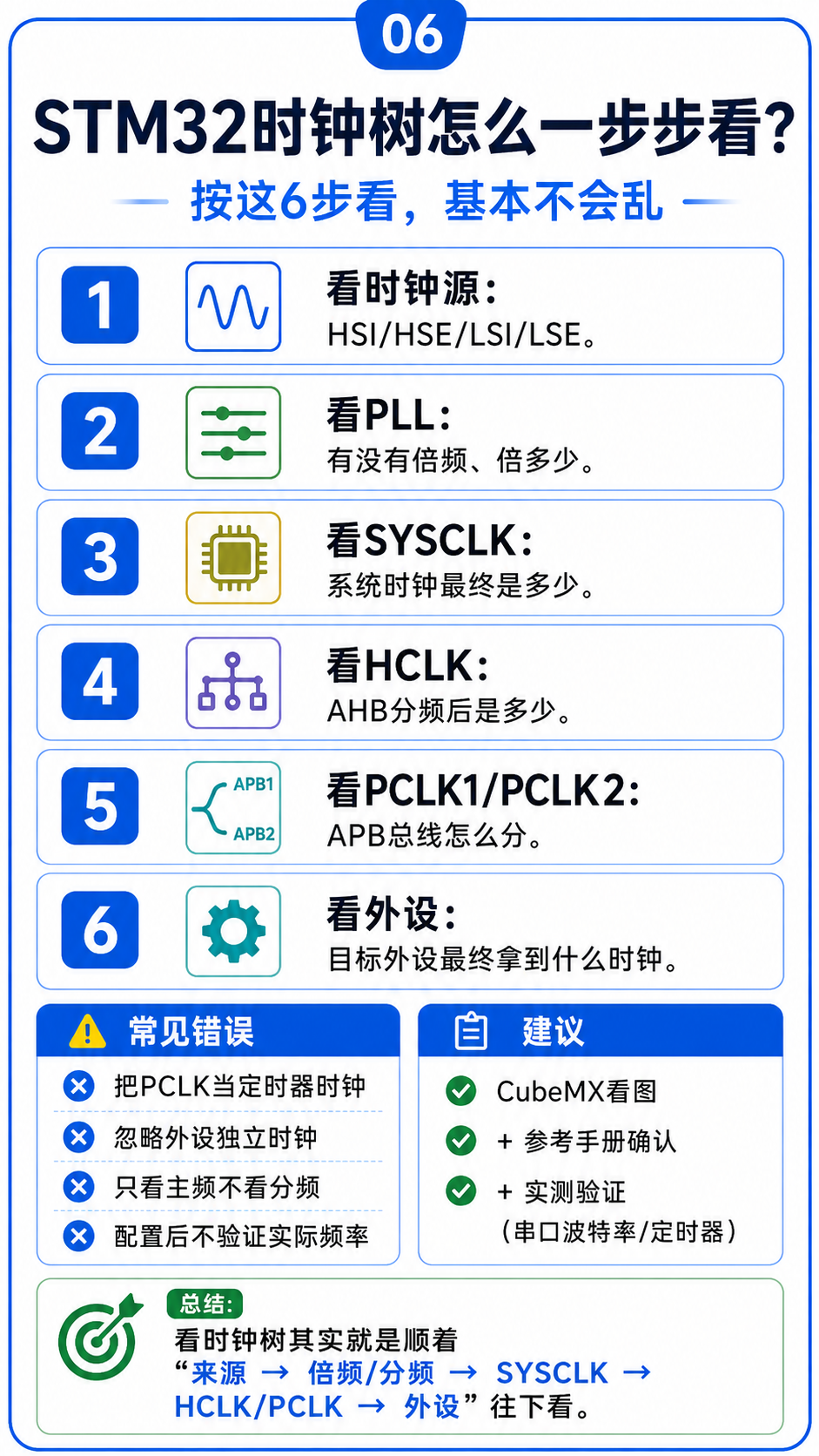

三十五、CubeMX时钟树应该怎么看
建议按照以下6步。
第一步：看时钟源
先确认：
text
HSI
HSE
LSI
LSE哪些被启用。
例如：
text
HSE = 8MHz第二步：看PLL
确认：
text
PLL输入来自哪里
预分频多少
倍频多少
最终输出多少例如：
text
8MHz × 9 = 72MHz第三步：看SYSCLK
找到：
text
System Clock Mux确认SYSCLK选择的是：
text
HSI？
HSE？
PLL？以及最终频率是多少。
第四步：看HCLK
检查：
text
AHB Prescaler例如：
text
SYSCLK = 72MHz
AHB /1
HCLK = 72MHz第五步：看PCLK1和PCLK2
例如：
text
APB1 /2 → PCLK1 = 36MHz
APB2 /1 → PCLK2 = 72MHz第六步：看目标外设
例如想知道：
text
TIM3就继续追踪：
text
TIM3属于哪条总线？
↓
该总线PCLK是多少？
↓
定时器有没有×2或独立时钟规则？
↓
得到真正TIMCLK这才完成整个时钟分析。
三十六、最推荐的"时钟树阅读口诀"
可以记成：
text
一看源
二看PLL
三看SYSCLK
四看HCLK
五看PCLK
六看外设也就是：
text
时钟源
↓
倍频/分频
↓
SYSCLK
↓
HCLK
↓
PCLK
↓
Peripheral Clock三十七、如何通过代码查看当前系统时钟
HAL库提供了一些非常方便的函数。
例如：
c
uint32_t sysclk;
uint32_t hclk;
uint32_t pclk1;
uint32_t pclk2;
sysclk = HAL_RCC_GetSysClockFreq();
hclk = HAL_RCC_GetHCLKFreq();
pclk1 = HAL_RCC_GetPCLK1Freq();
pclk2 = HAL_RCC_GetPCLK2Freq();可以打印：
c
printf("SYSCLK = %lu Hz\r\n", sysclk);
printf("HCLK = %lu Hz\r\n", hclk);
printf("PCLK1 = %lu Hz\r\n", pclk1);
printf("PCLK2 = %lu Hz\r\n", pclk2);例如输出：
text
SYSCLK = 72000000 Hz
HCLK = 72000000 Hz
PCLK1 = 36000000 Hz
PCLK2 = 72000000 Hz这是验证时钟配置非常简单的方法。
不过：
这些函数返回的是HAL根据当前RCC配置计算出的频率，不等同于使用示波器直接测出的真实晶振频率。
对于高精度验证仍应进行实际测量。
三十八、SystemCoreClock是什么
CMSIS中经常看到：
c
SystemCoreClock它通常保存当前内核时钟信息。
例如：
c
printf(
"SystemCoreClock = %lu\r\n",
SystemCoreClock
);修改时钟配置后，某些场景需要调用：
c
SystemCoreClockUpdate();重新计算。
如果SystemCoreClock错误，可能影响：
text
SysTick
延时函数
RTOS Tick
某些库中的时间计算三十九、如何实际验证时钟是不是对的
不要完全相信软件配置。
工程中推荐至少验证一个实际输出。
方法一：串口波特率验证
例如配置：
text
USART = 115200使用示波器测量一个bit宽度。
理论时间：
text
1 / 115200
≈ 8.68μs如果明显不是这个数值，就应该检查时钟。
方法二：定时器PWM验证
例如配置：
text
PWM = 1kHz示波器测量周期应该约为：
text
1ms如果实际：
text
2ms就很可能存在：
text
时钟计算差2倍方法三：MCO输出
很多STM32支持：
text
MCO
Microcontroller Clock Output可以把某些内部时钟输出到GPIO。
例如：
text
SYSCLK
HSE
HSI
PLL通过示波器或频率计直接测量。
这是调试时钟问题非常有效的方法。
四十、常见错误1：把SYSCLK当成所有外设时钟
错误理解：
text
SYSCLK = 72MHz
所以UART、SPI、TIM、ADC全是72MHz这是错误的。
真实过程是：
text
SYSCLK
↓
AHB
↓
APB1/APB2
↓
外设自己的分频所以外设时钟很可能完全不同。
四十一、常见错误2：把PCLK直接当TIMCLK
例如：
text
PCLK1 = 36MHz就认为：
text
TIM3 = 36MHz实际上经典STM32F103中，由于APB1进行了分频：
text
TIM3 = 72MHz因此定时器频率恰好差2倍，是非常典型的现象。
四十二、常见错误3：改变系统主频后没修改外设参数
例如原来：
text
SYSCLK = 72MHz后来改成：
text
SYSCLK = 48MHz但UART、定时器和SPI配置没有重新计算。
可能出现：
text
UART波特率错误
PWM频率错误
定时器延时错误
SPI速度变化因此修改时钟后，应重新检查所有依赖时钟的外设。
四十三、常见错误4：HSE晶振频率定义错误
例如板子实际晶振：
text
25MHz软件却认为：
text
8MHz那么整个PLL计算都会错误。
部分工程中需要检查：
c
HSE_VALUE定义是否与实际硬件一致。
这种问题非常隐蔽，因为程序可能仍然能跑，但：
text
串口波特率
定时器
USB
系统Tick可能全部存在偏差。
四十四、常见错误5：外部晶振不起振
如果程序配置：
text
使用HSE但HSE实际没有起振，系统可能：
text
启动失败
等待HSE Ready超时
回退到HSI
卡在Error_Handler需要检查：
- 晶振型号；
- 负载电容；
- PCB走线；
- RCC配置；
- HSE Bypass模式；
- 外部时钟是否真的存在。
四十五、常见错误6：把晶振模式和Bypass模式搞混
如果使用的是：
text
无源晶振通常选择：
text
Crystal/Ceramic Resonator如果外部直接输入有源时钟：
text
方波时钟通常应选择：
text
HSE Bypass两种模式不同。
配置错误可能导致HSE无法正常工作。
四十六、常见错误7：只看CubeMX绿色不代表工程一定正确
CubeMX显示绿色通常表示：
text
频率配置在软件规则允许范围内但并不能自动保证：
- PCB晶振设计正确；
- 实际晶振频率正确；
- USB物理层一定工作；
- 外设通信时序一定满足对端要求；
- EMI一定满足要求；
- 电源一定足够稳定。
所以推荐：
text
CubeMX配置
+
参考手册确认
+
示波器实测三者结合。
四十七、一个完整案例：为什么TIM3配置1kHz实际却是500Hz
假设程序设计人员认为：
text
PCLK1 = 36MHz
TIM3时钟 = 36MHz于是设置：
text
PSC = 35
ARR = 999计算：
text
36MHz / 36 / 1000
= 1kHz但经典STM32F103中：
text
APB1 Prescaler = 2导致：
text
TIM3 Clock = 2 × PCLK1
= 72MHz那么实际：
text
72MHz / 36 / 1000
= 2kHz结果就比预期快一倍。
同理，如果反过来误判，也可能出现实际频率只有目标的一半。
所以定时器频率异常时，首先检查：
text
TIM真正的输入时钟而不是直接修改PSC和ARR"碰运气"。
四十八、一个完整案例：UART乱码怎么查
遇到UART乱码，可以按照：
text
第一步：检查双方波特率
第二步：检查8N1等格式
第三步：检查TX/RX线路
第四步：确认UART挂在哪条总线
第五步：确认PCLK或Kernel Clock
第六步：确认HSE/HSI实际频率
第七步：示波器测量bit宽度例如：
text
115200 baud理论一个bit：
text
8.68μs如果示波器测到：
text
17.36μs那么实际大约：
text
57600 baud时钟计算很可能正好差2倍。
四十九、看STM32时钟树最重要的思维方式
不要背：
text
USART1是多少MHz
TIM3是多少MHz
ADC是多少MHz因为换一个STM32型号，答案可能全部变化。
真正应该掌握的是：
text
这个外设的时钟从哪里来？
↓
经过了哪些选择器？
↓
经过了哪些分频器？
↓
有没有特殊规则？
↓
最终得到多少频率？这才是真正能够迁移到不同STM32系列的方法。
五十、不同STM32系列怎么看
STM32F1
时钟结构相对简单，非常适合入门：
text
HSI/HSE
↓
PLL
↓
SYSCLK
↓
AHB
↓
APB1/APB2STM32F4/F7
PLL开始明显复杂：
text
PLLM
PLLN
PLLP
PLLQ需要同时考虑：
text
SYSCLK
USB
SDIO
RNG等STM32H7
时钟树更加复杂，存在：
text
多个PLL
多个时钟域
D1/D2/D3
独立Kernel Clock
不同外设Clock Mux这时更应该遵循：
text
从目标外设反向追踪而不是试图一次记住整张时钟图。
五十一、时钟树的万能阅读法
以后无论遇到：
text
STM32F103
STM32F407
STM32G431
STM32H743
STM32U5都可以按照下面顺序。
第1步：找时钟源
text
HSI/HSE/MSI/CSI......第2步：找PLL
text
输入
÷M
×N
÷P/Q/R第3步：找SYSCLK
text
系统主时钟选择了谁？第4步：找HCLK
text
SYSCLK经过AHB分频是多少？第5步：找PCLK
text
APB1/APB2/APB3/APB4分别是多少？第6步：找到目标外设
例如：
text
USART3
TIM6
ADC1
SPI2第7步：检查特殊时钟规则
例如：
text
TIM ×2
UART独立Kernel Clock
ADC异步时钟
USB 48MHz
RTC LSE第8步：实测验证
使用：
text
示波器
逻辑分析仪
MCO
串口
PWM验证结果。
五十二、STM32时钟树速查表
| 名称 | 含义 | 主要用途 |
|---|---|---|
| HSI | 内部高速时钟 | 默认启动、系统时钟 |
| HSE | 外部高速时钟 | 高精度系统时钟 |
| LSI | 内部低速时钟 | IWDG、RTC |
| LSE | 外部低速时钟 | 高精度RTC |
| PLL | 锁相环 | 倍频/频率合成 |
| SYSCLK | 系统主时钟 | 整个时钟树主干 |
| HCLK | AHB时钟 | CPU、内存、DMA等 |
| PCLK1 | APB1总线时钟 | APB1外设 |
| PCLK2 | APB2总线时钟 | APB2外设 |
| TIMCLK | 定时器时钟 | 定时器计数/PWM |
| MCO | 时钟输出 | 调试内部时钟 |
五十三、面试中怎么回答"STM32时钟树"
如果面试官问：
STM32时钟树是怎么工作的？
可以回答：
text
STM32时钟树主要负责把内部或外部时钟源，
经过PLL倍频、预分频以及各级总线分频，
最终分配给CPU和不同外设。
常见时钟源包括HSI、HSE、LSI和LSE。
系统高速时钟通常会先经过PLL生成所需频率，
然后选择为SYSCLK。
SYSCLK再经过AHB Prescaler形成HCLK，
HCLK主要供给CPU、存储器和AHB总线。
HCLK继续经过APB分频形成PCLK1和PCLK2，
为不同APB外设提供时钟。
实际计算某个外设时钟时，
不能只看SYSCLK，而要确认外设挂在哪条总线，
是否存在独立Kernel Clock，
以及定时器等外设是否存在特殊倍频规则。如果面试官继续问：
为什么TIM3的时钟可能是PCLK1的2倍？
可以回答：
text
在很多STM32系列中，
当APB预分频器不等于1时，
对应APB上的定时器时钟会使用PCLK的2倍，
这样可以在降低APB总线频率和功耗的同时，
保持较高的定时器计数频率。
不过不同STM32系列规则可能不同，
需要以具体参考手册为准。五十四、总结
STM32时钟树看起来非常复杂，但真正的核心主线只有一条：
text
时钟源
↓
PLL倍频/分频
↓
SYSCLK
↓
AHB分频
↓
HCLK
↓
APB分频
↓
PCLK
↓
外设时钟看时钟树时，可以牢记：
text
一看时钟源
二看PLL
三看SYSCLK
四看HCLK
五看PCLK
六看目标外设四种常见时钟源：
text
HSI：内部高速RC
HSE：外部高速晶振/时钟
LSI：内部低速RC
LSE：外部32.768kHz晶振几个核心时钟：
text
SYSCLK：系统主时钟
HCLK：AHB总线及CPU相关时钟
PCLK1：APB1外设时钟
PCLK2：APB2外设时钟经典STM32F103配置可以表示为：
text
8MHz HSE
↓
PLL × 9
↓
SYSCLK = 72MHz
↓
AHB /1
↓
HCLK = 72MHz
├───────────────┐
↓ ↓
APB1 /2 APB2 /1
↓ ↓
PCLK1=36MHz PCLK2=72MHz最后还需要特别记住：
外设时钟并不一定等于SYSCLK，也不一定简单等于PCLK。定时器、ADC、USB以及现代STM32中的UART等外设，都可能存在特殊时钟规则或独立Kernel Clock。
所以真正正确的STM32时钟分析方法不是死记频率，而是：
找到时钟从哪里来，沿着时钟树一步一步追踪到目标外设。
这样无论换成F1、F4、G4、H7还是其他STM32系列，都能自己计算出正确的外设工作频率。
