ai-agent框架spring ai/alibaba 原理源码分析(十)沙箱

简介

springai/alibaba是java的ai agent框架，本系列将深入剖析 Spring AI/Alibaba 的源码实现与核心原理，用以指导agent的开发，框架培训，改造框架，增加新特性。

系列内容：

系列(一) 架构 完成

系列(三) 调用

I 工具 完成

II MCP

1 MCP MCP能力，工具，资源，Prompts，sampling，。。。；springboot自动配置 完成

2 分布式 MCP 注册和发现@nacos，gateway

3 MCP security, oauth2

III skills 完成

系列(四) RAG 完成

I 知识库，文档读取，分块；嵌入，向量store

II 检索，增强生成，模块化；混合检索，融合重排

系列(二) I 模型 model模型 完成

chat模型，消息，提示词，结构化输出，记忆

chat client，advisor组件

II 提示词工程@nacos

系列(五) graph 完成

I 图结构，节点和边；StateGraph；外部介入 完成

推理框架 graph映射: ReAct，relection，CoT，Plan-And-Execute

II 图编译 CompiledGraph，扁平化图结构，邻接表结构 完成

III 图执行，响应式流执行，检查点，回溯/回放，中断和恢复，容错

系列(六) agent及组件 ReactAgent，AgentLlmNode，AgentToolNode，钩子和拦截器，记忆，结构化输出

系列(七) MAS

I MAS模式 flow模式 编排器-子智能体，智能体团队；数据交接

II 分布式MAS，远程通讯，负载均衡，注册发现，容错

系列(八) 观测

I 观测组件(micrometer-observation), langfuse

II spring ai观测，观测组件，ChatClient，ChatModel

III spring ai alibaba观测 图观测

系列(九) 评估 I spring ai 评估组件 本地开发测试

II spring ai alibaba admin，数据集构建、线上链路数据复用，试验，评估器

III langfuse评估

系列(十) 沙箱

本文分析沙箱的原理和源码

based spring ai v1.1.1.2，spring ai Alibaba v1.1.2，agentscope-runtime v1.0.2

关键词

沙箱

容器

缩写

spring ai缩写sa

spring ai alibaba 本文缩写saa

参考资料

概览 | Spring AI Alibaba spring ai alibaba官网文档

https://docs.spring.io/spring-ai/reference/index.html spring ai官方文档

SAA概览

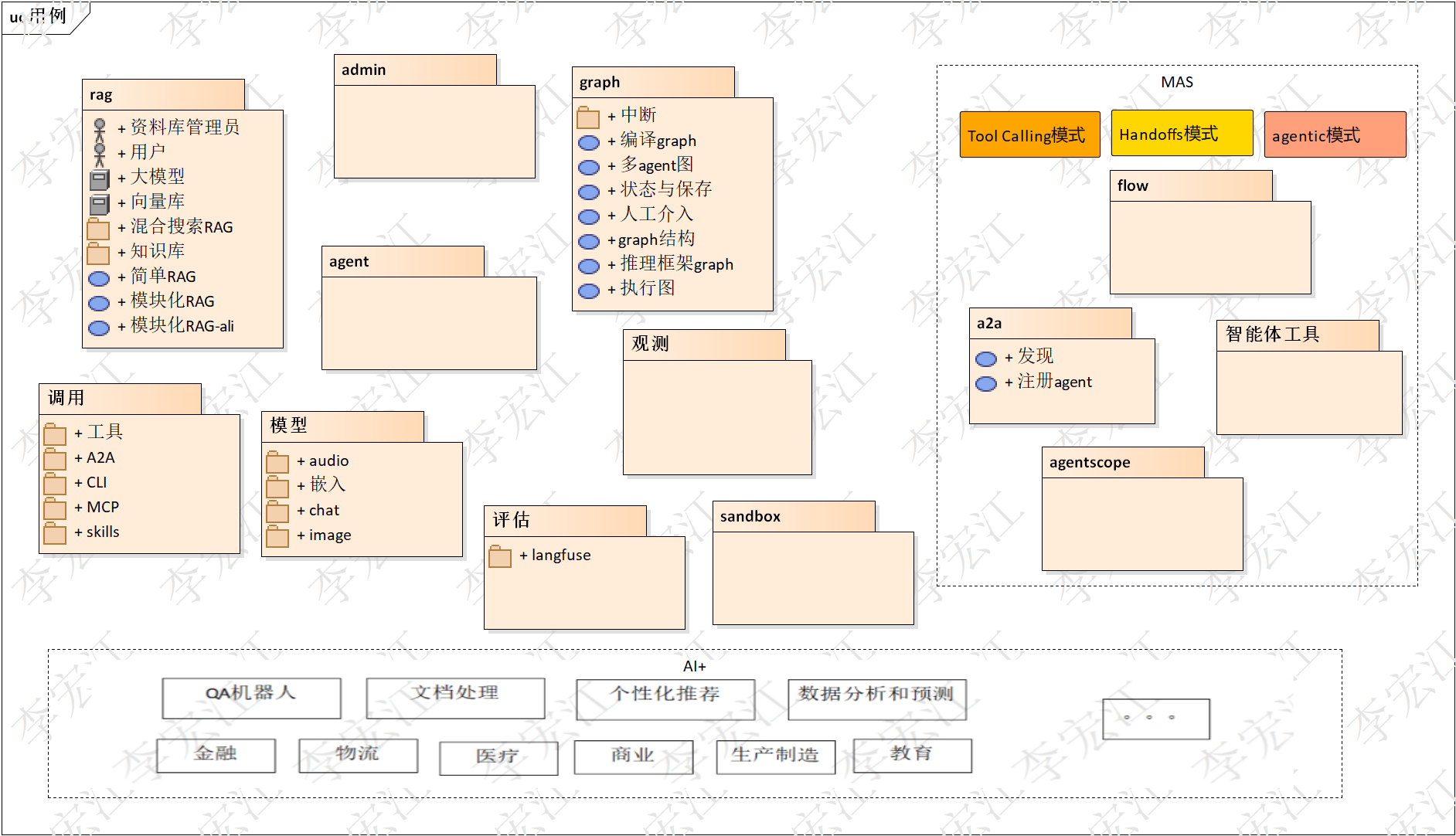

上图是saa原理源码分析场景视图，每个包对应着saa/sa组件或特性，是本文分析的目录

model 大模型的封装，模型包括Chat，嵌入，audio，image等类型，其中chat模型包括，advisor组件，提示词，记忆等

agent/graph agent和图紧密相关，可以认为agent是一种既定的"图"形，开发人员可以使用graph底层api直接构建graph，使用agent获得既定的图形，简化agent的开发

外部调用(calling) 工具，MCP，skills

RAG 检索增强生成

MAS MAS模式 flow模式 编排器-子智能体，智能体团队；数据交接

沙箱 隔离工具调用

评估

studio 简易的agent管理工具，嵌入到agent，带有agent面板，列表agent；提供chat界面，用于调试agent，是开发agent的便利工具

沙箱

Agent沙箱目的是为 AI Agent 提供一个安全、隔离的工具执行环境。saa的依赖agentscope-runtime的沙箱组件提供工具的隔离，本文分析agentscope-runtime的沙箱组件，saa集成提供沙箱隔离执行的工具

分析用例

agentscope 沙箱组件的第一个版本在agentscope-runtime ，saa 集成该组件实现工具的沙箱隔离执行

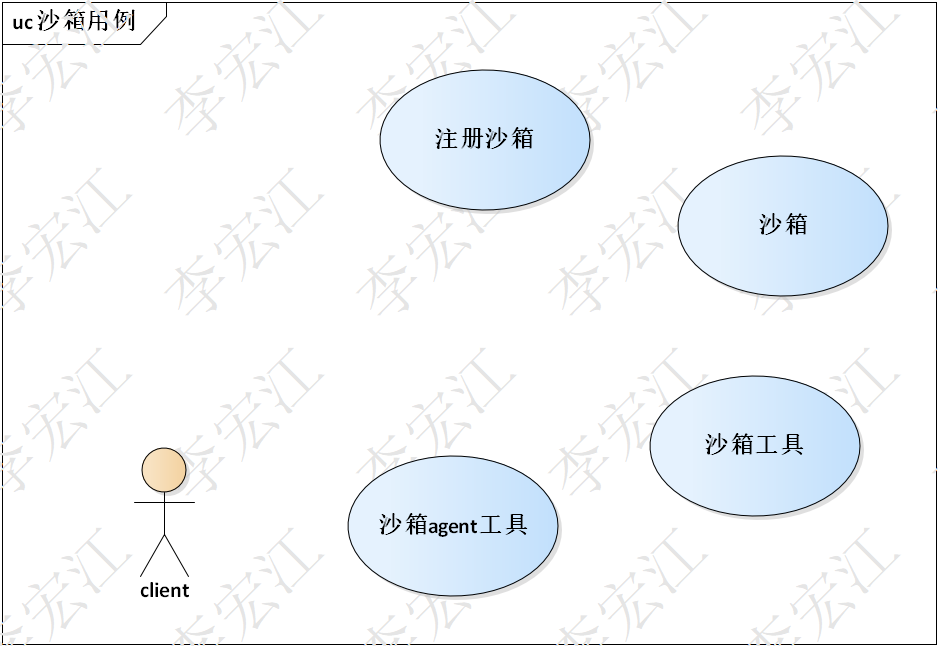

上图展示分析用例

注册沙箱

沙箱 沙箱模型

沙箱工具 文件，浏览器等命令执行，注意：此工具不是agent工具，一套独立的工具组件

沙箱agent工具 适配沙箱工具为agent工具

注册沙箱

本节分析注册沙箱

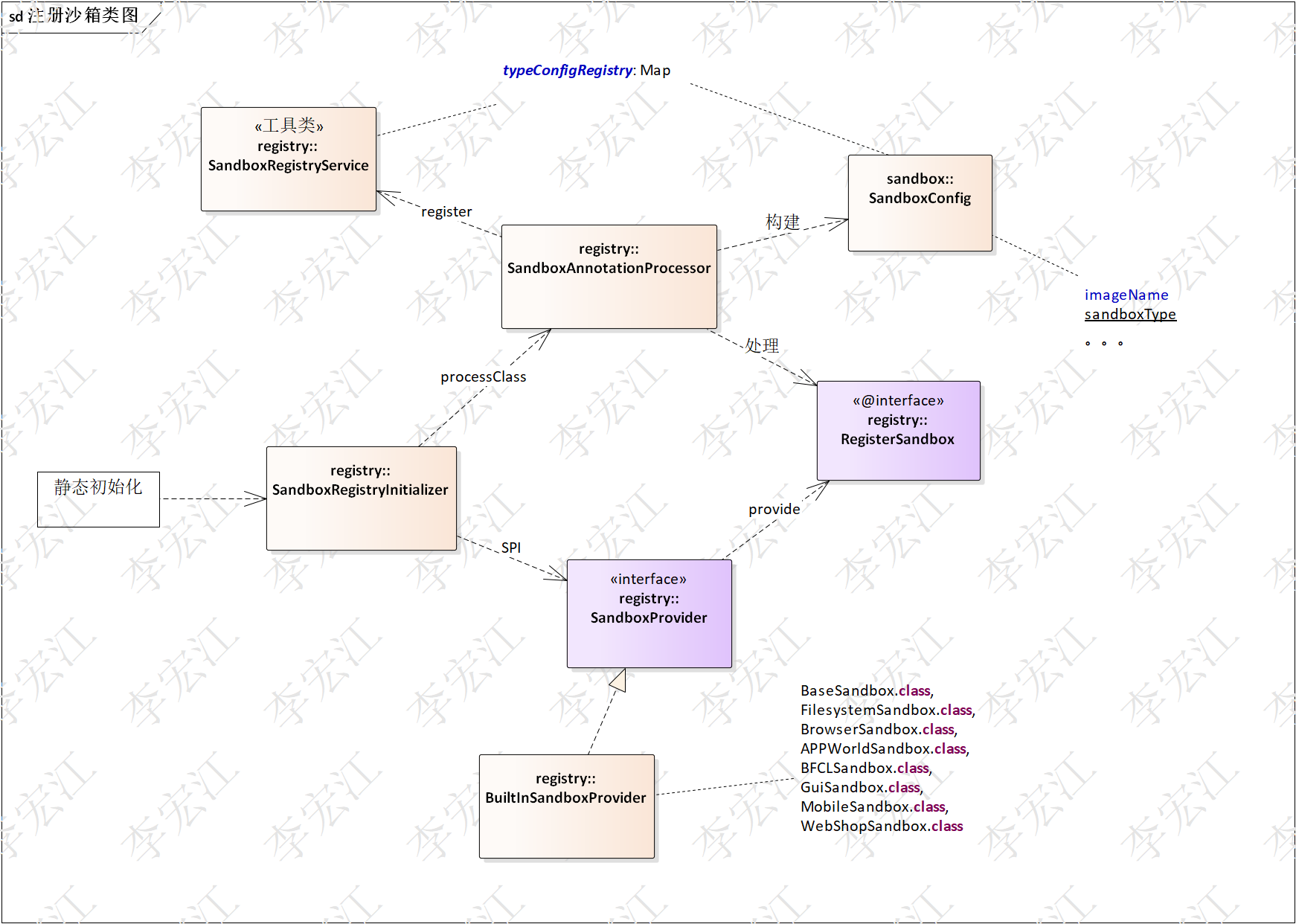

上图注册沙箱类图，类互动图

SAA 的沙箱注册组件采用了可扩展的设计：

1. SPI 机制： SandboxProvider接口
2. 注解驱动：通过 @RegisterSandbox注解，读取元数据（镜像名称、沙箱类型）。

类分析

SandboxRegistryInitializer ( 注册初始化器 )

• 角色：静态初始化块触发注册
• 逻辑：注册流程的触发者，在系统启动的"静态初始化"阶段，SPI 机制扫描载入SandboxProvider实现

SandboxProvider & BuiltInSandboxProvider ( 沙箱提供者 )

• 角色：沙箱(类型)提供者
• 逻辑：BuiltInSandboxProvider 是组件实现，

返回沙箱类型（如 BaseSandbox, FilesystemSandbox, BrowserSandbox, GuiSandbox 等）

• 作用：告诉注册器："有这些沙箱类要注册"

用户自定义沙箱类型，提供自己 SandboxProvider 实现

RegisterSandbox ( 沙箱注解 )

• 角色：元数据载体
• 逻辑：标注在沙箱实现类，定义了该沙箱的关键属性，例如 imageName (Docker镜像名) 和 sandboxType (沙箱分类)

SandboxAnnotationProcessor ( 注解处理器 )

• 角色：标注处理器
• 逻辑：抓取沙箱类上的 标注RegisterSandbox元素据，生成SandboxConfig

SandboxRegistryService ( 注册服务 )

• 角色：沙箱注册存储库（Registry）。
• 逻辑：静态工具类，内部方法是静态，维护着一个静态的数据结构 typeConfigRegistry: Map。
• 作用：接收处理器构建好的 SandboxConfig，并将其放入 Map 中缓存，后续其他组件可获取使用。

类互动

沙箱注册的类互动实现：

1. 触发 (Initialization)
   系统启动，SandboxRegistryInitializer 开始执行静态初始化逻辑。
2. 发现 (SPI 机制 )
   SandboxRegistryInitializer 通过 SPI 机制找Provider，默认 BuiltInSandboxProvider。Provider 返回了一组待注册的沙箱类列表（例如 BrowserSandbox.class, FilesystemSandbox.class）。
3. 处理 (Processing)
   SandboxRegistryInitializer 将沙箱类给 SandboxAnnotationProcessor 的 processClass 方法处理
4. 解析与构建 (Parsing & Building)
   SandboxAnnotationProcessor 检查传入的类：
   • 获取类上标注 @RegisterSandbox
   • 提取标注属性（如 imageName="browser-v1", sandboxType=WEB）。
   • 利用这些属性实例化一个 SandboxConfig 对象。
5. 注册 (Registration)
   SandboxAnnotationProcessor 调用 SandboxRegistryService 的 register 方法，将生成的沙箱定义 SandboxConfig 传入。
6. 存储 (Storage)
   SandboxRegistryService 将沙箱定义存入静态变量 typeConfigRegistry Map 中。

至此，该沙箱类型注册完成，随时可被获取，构建沙箱实例

总结：

沙箱注册的核心是SPI机制载入沙箱类型，读取注解，抓取出沙箱元素据，构建SandBoxConfig；所有的SandBoxConfig存入typeConfigRegistry，其他组件可获取，typeConfigRegistry类型是Map，key沙箱类型名称，value: SandBoxConfig.

沙箱

本节分析沙箱设计，包括容器client，容器是实现沙箱的底层技术，目前有docker，k8s等实现。docker是默认容器，k8s在extendsion包。

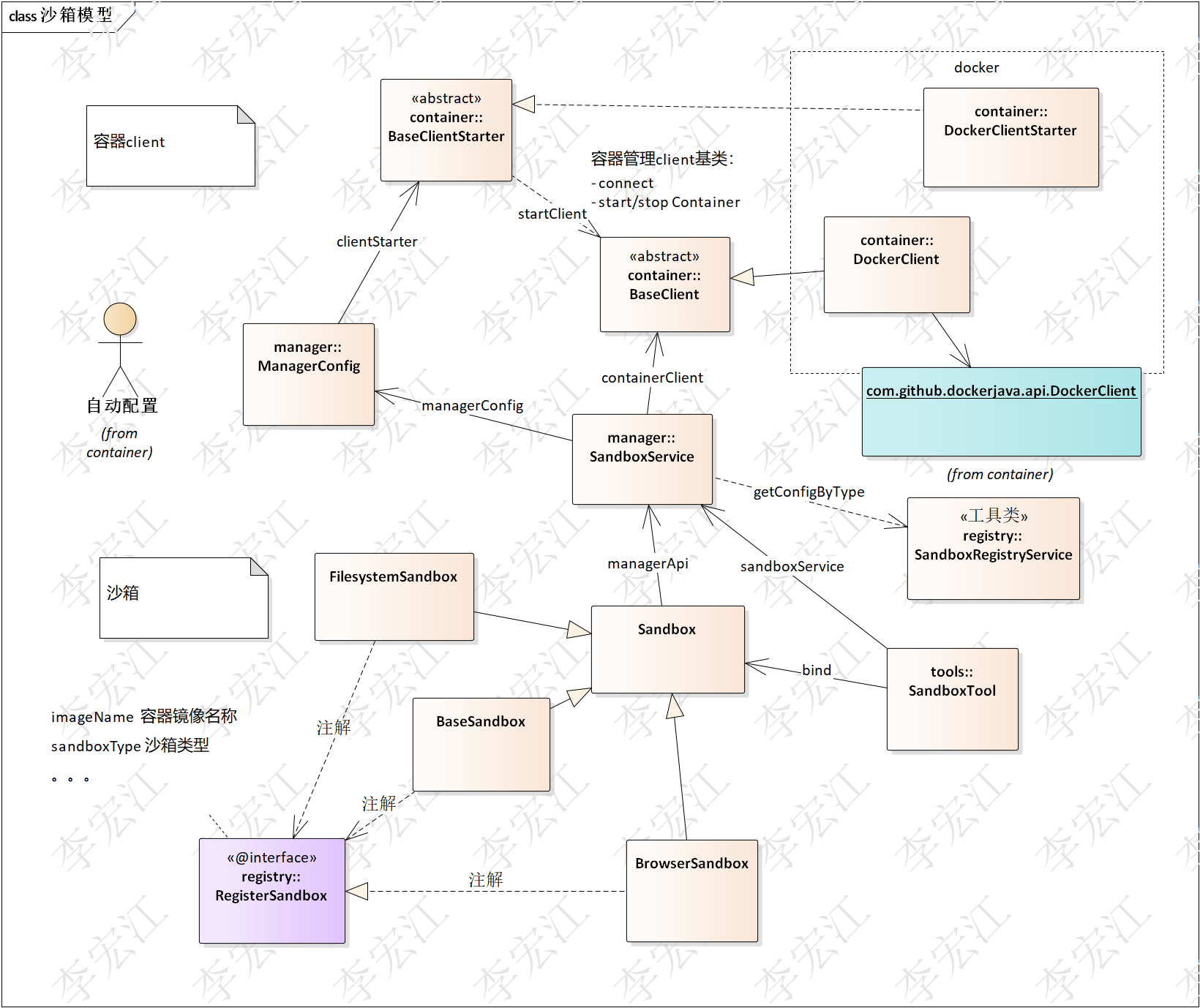

上图 沙箱类图，还包括沙箱底层的容器client

SAA 的沙箱设计采用了经典的分层架构，"业务逻辑（沙箱）"与"基础设施（容器）"解耦。

容器 client

• 图的上方， BaseClient 定义容器操作（创建，连接、启动、停止，pull镜像）。
• DockerClient BaseClient的docker实现，依赖第三方库 com.github.dockerjava.api.DockerClient
• BaseClientStarter/DockerClientStarter BaseClient的工厂，携带Client的属性，放入ManagerConfig

**！**BaseClient类名不理想，应该改成ContainerClient

沙箱服务：

位于图的C位，SandboxService 聚集了沙箱，沙箱工具的服务，沙箱用SandboxService 管理容器，沙箱工具用SandboxService连接容器，调用http服务，实现工具调用

沙箱：

• 图的下方，Sandbox 是基类，FilesystemSandbox、BrowserSandbox 是具体实现，对应文件工具和浏览器工具，沙箱意义是隔离的环境，每类工具对应各自的沙箱实现，提供不同的环境。这里只列举了常用的两类沙箱，沙箱组件还有多种的沙箱类型。
• @RegisterSandbox 每个沙箱类具都带有，是沙箱类型的元数据。

容器：

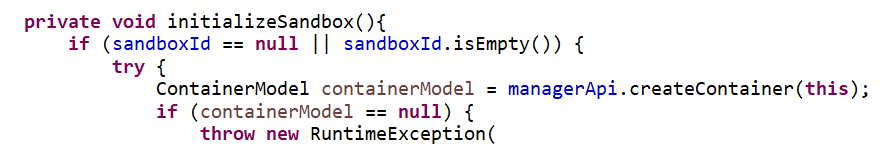

容器的创建是在沙箱初始化时，managerApi就是SandBoxService

关于容器的创建涉及容器的知识，本文不深入分析

**！**这个方法是延时调用，第一次调用工具创建容器，导致比较慢

沙箱工具

沙箱隔离文件，浏览器等命令的执行，沙箱工具以工具的形式封装操作，注意，沙箱工具不是agent工具，是独立的工具组件

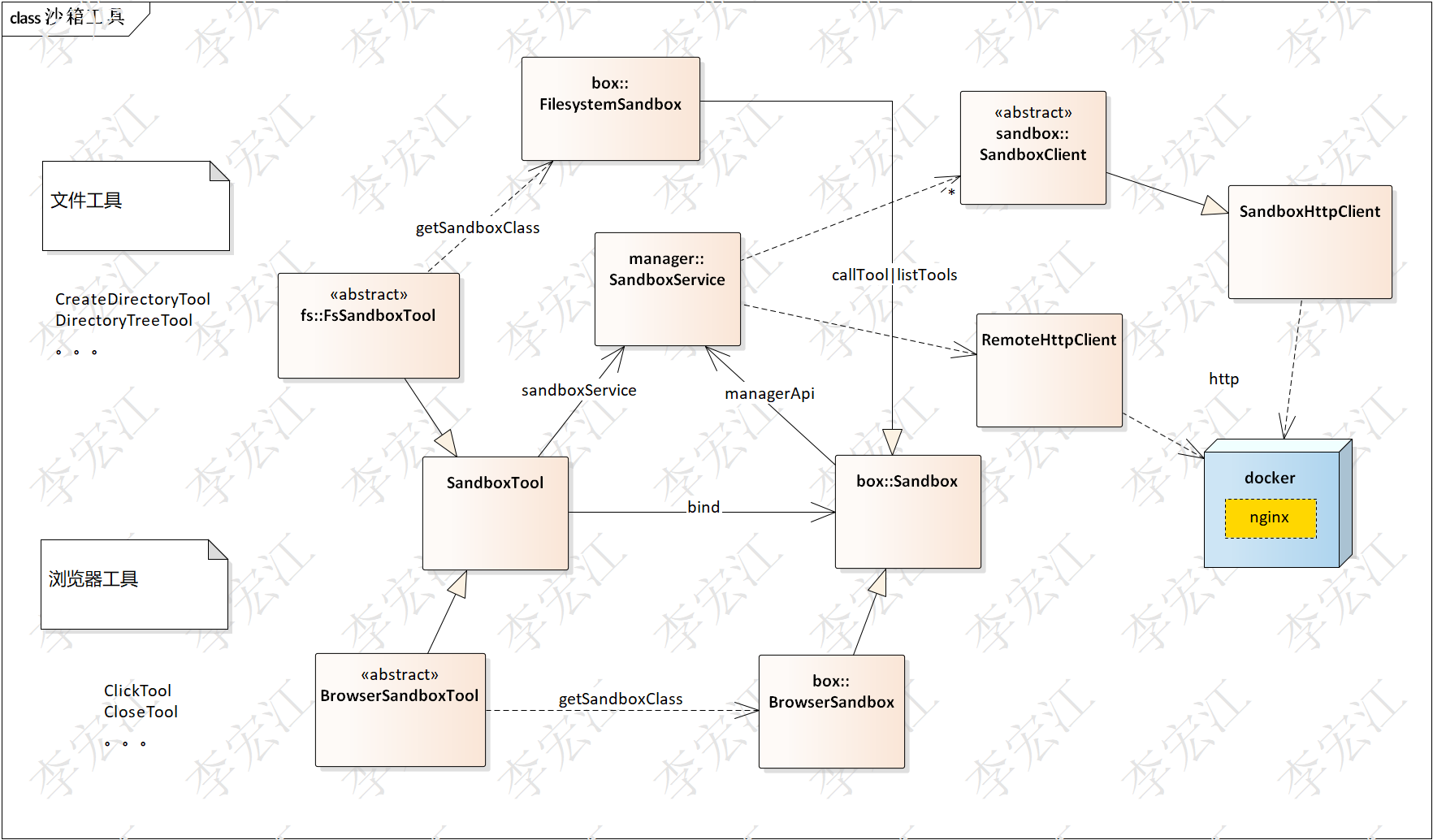

上图 沙箱工具类图

核心类解析

1 工具模型

• SandboxTool: 沙箱工具基类，有3个属性，sandboxService，sandbox，schema，

其中schema是工具的输入参数定义

抽象方法getSandboxClass ，实现返回对应的沙箱类型，也即sandbox不同的SandboxTool对应指定类型

• FsSandboxTool/ BrowserSandboxTool: 工具类型的基类

FsSandboxTool 文件类型工具基类，对应的沙箱类型FilesystemSandbox

BrowserSandboxTool 浏览器工具基类，对应的沙箱类型BrowseSandbox

2 SandboxService

上节介绍过SandboxService，聚合了沙箱，沙箱工具服务，沙箱工具相关的方法有，列表工具(listTools)，调用沙箱工具callTool，两者使用SandboxClient/RemoteHttpClient，连接容器，调用容器的http服务

3 SandboxClient/RemoteHttpClient

1. > SanboxClient是沙箱的client，主要职责是调用工具，上节介绍BaseClient是容器的管理client。SandboxHttpClient是SanboxClient的实现，使用HttpClient组件访问容器，也就是说容器内置http服务，http服务处理工具调用相关请求，看到dockerfile有nginx服务，http服务应该是使用nginx，健康检测endpoint是/fastapi/healthz，估计http请求是fastapi组件处理
2. > RemoteHttpClient 调用远程的独立部署的SandBox服务

用例实现

下面以调用文件系统工具 (CreateDirectoryTool)为例，分析类互动

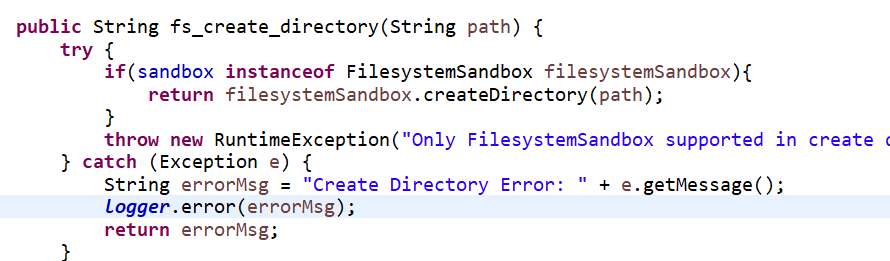

1 调用CreateDirectoryTool的fs_create_directory方法

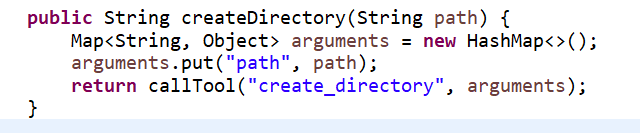

2 工具绑定的沙箱类型是FilesystemSandbox，调用其createDirectory方法

打包参数，调用基类SandBox的callTool

3 SandBox的callTool

managerApi就是SandboxService

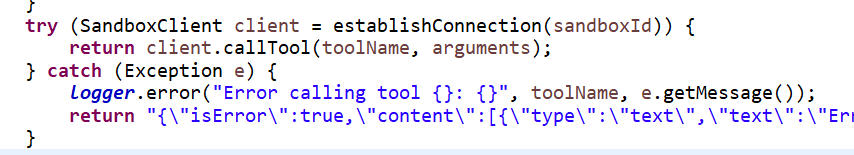

4 SandboxService的callTool

这是底层的执行，执行分两种情况

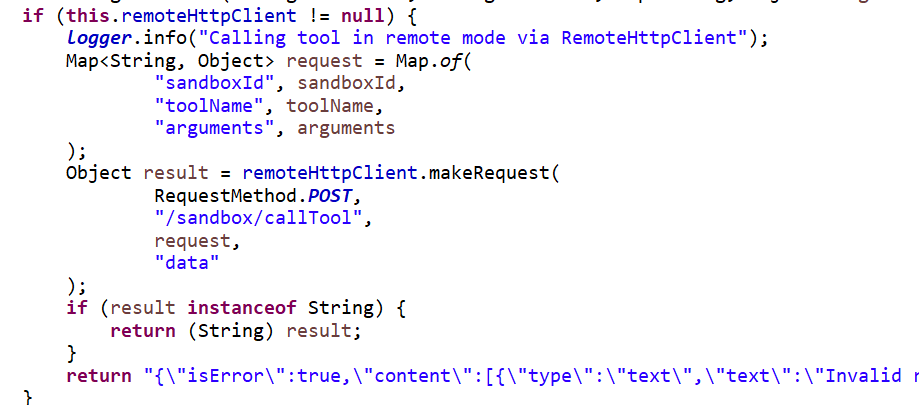

4.1 RemoteHttpClient

RemoteHttpClient不为空，使用独立部署的SandBoxService，即agentscope-runtime-web包

4.2 SandboxClient

SandboxClient根据容器信息动态构建的client，直接连接容器，实现是SandboxHttpClient，使用httpclient组件

4.3 结果返回：容器内根据toolName识别执行何种命令或服务，执行后返回结果

沙箱agent工具

上节的沙箱工具打通了容器调用，执行文件，浏览器等操作，沙箱agent工具是沙箱工具(SandTool)适配为agent工具（ToolCallback），后续agent可以调agent工具一样调用沙箱工具

沙箱agent工具是saa组件，agentscope-runtime提供类似的适配agentscope工具体系的组件

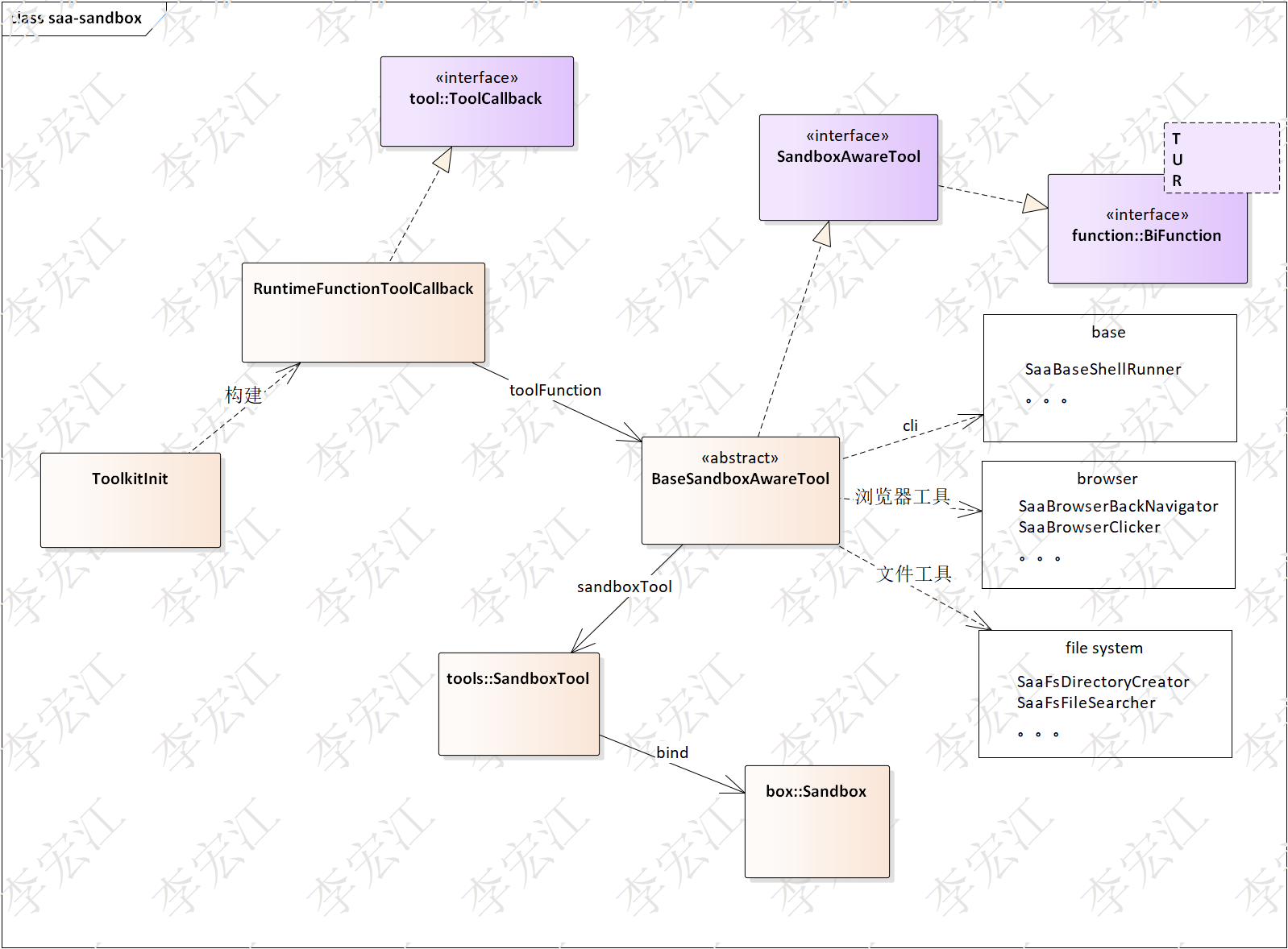

上图 沙箱agent工具类图

SandboxAwareTool /BaseSandboxAwareTool 浅层包装SandboxTool，主要是使用自有的request/response，隔离agentscope的依赖

RuntimeFunctionToolCallback agent工具ToolCallback实现，包装SandboxTool

ToolkitInit 沙箱agent工具工厂

下面看一下示例，ToolkitInit 构建RuntimeFunctionToolCallback ，适配沙箱工具

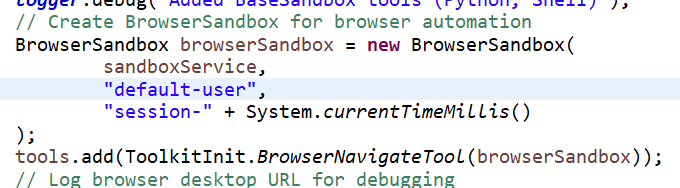

上图是saa的sandbox-simple-tool示例，AgentConfiguration构建BrowserNavigateTool的代码，该工具属于浏览类型，首先new一个BrowserSandbox，sandboxService是另一个自动配置SandboxConfiguration实例并注入，

最后ToolkitInit 的 BrowserNavigateTool方法构建工具，每个工具ToolkitInit 有对应的构建方法

沙箱 agent 工具调用链：

调用者 RuntimeFunctionToolCallback.apply----> SandboxAwareTool(解释自有的request/返回合成为自有的response)--->SandboxTool--->SandBox--->SandboxService--->SandboxClient(Http)--->容器的http服务（执行命令）

**总结：**沙箱的使用，

1 agent启动，静态初始化块启动沙箱注册

2 沙箱注册使用SPI机制载入SandboxProvider，提供注册沙箱类型

3 标注处理器读取沙箱类型的注解@RegisterSandbox，获取沙箱类型信息，构建SandboxConfig，并保存到静态的map变量

4 agent按需实例沙箱agent工具，过程包括两部分，实例对应的沙箱，不同的工具类型对应的沙箱类型，然后使用ToolkitInit相应的方法，将沙箱工具包装成agent工具ToolCallback，agent可以工具机制调用

沙箱功能跑通，设计也比较清晰，使用容器还是比较重，多节点间共享也是要考虑的问题，目前进程内共享，使用redis SandboxMap，修改注册机制，可实现全局共享

示例

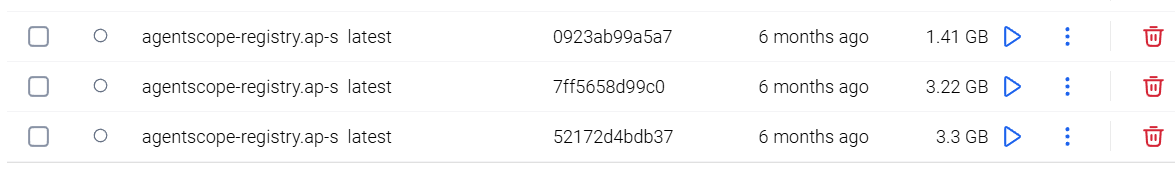

本节运行saa集成agentscope sandbox v1的示例，示例使用saa的sandbox-simple-tool，增加文件系统沙箱，容器使用docker-desktop，镜像比较大，预先pull下来需要的镜像

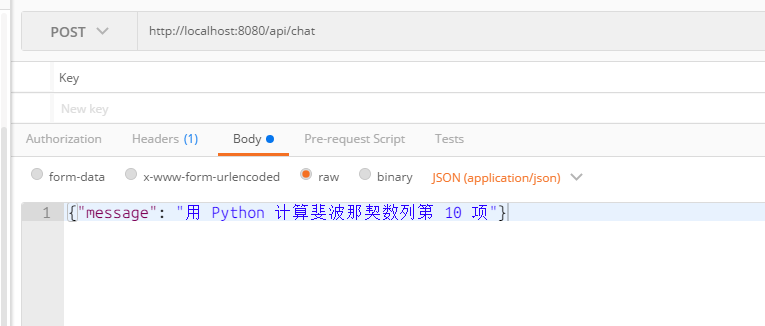

base沙箱测试，执行python脚本

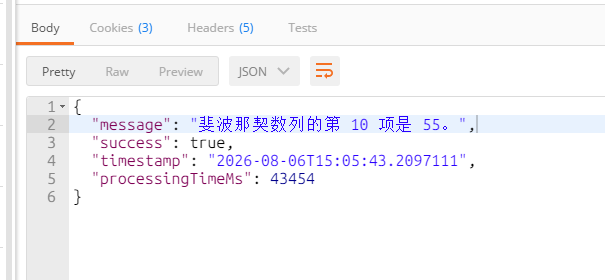

返回

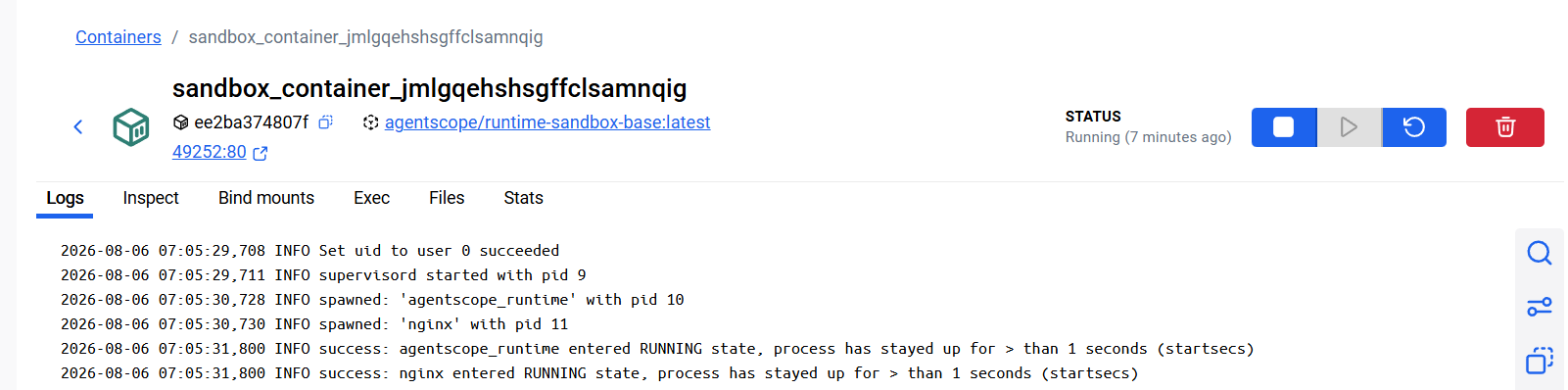

查看docker，容器构建并启动

**!**测试中，base沙箱可用，但文件系统沙箱镜像启动报错，Error: .ini file does not include supervisord section，应该是镜像问题；浏览器的镜像健康检查没通过，检查endpoint，http://{addr:port}/fastapi/healthz，是不是python模块没装上去

**!**沙箱有缓存机制，但测试时发现每次新建容器，后来发现ReactAgent scope设置prototype，工具在构建ReactAgent一起，因此每次都建新的沙箱
