MVCC 可见性判断规则 —案例深度讲解

一、案例背景

假设有一张 account 表：

sql 复制代码

CREATE TABLE account (
    id INT PRIMARY KEY,
    name VARCHAR(50),
    balance INT
);

INSERT INTO account VALUES (1, 'Alice', 100);

InnoDB 底层，这行数据除了用户可见的字段外，还隐藏着两个关键系统字段：

|---------------|--------|---------------------------------|
| 隐藏字段 | 值（初始） | 含义 |
| DB_TRX_ID | 50 | 最后修改这行数据的事务 ID（假设是初始化事务 50） |
| DB_ROLL_PTR | NULL | 回滚指针，指向 Undo Log 中的旧版本 |

二、时间线与版本链演变

下面按照图中的 T1 ~ T6 时间线，还原完整过程。

T1 时刻：事务 100 开始

复制代码

-- 事务100
START TRANSACTION;          -- 事务ID = 100
SELECT * FROM account WHERE id = 1;

此时生成 ReadView1：

复制代码

ReadView1:
├─ m_ids       = {100}      ← 当前活跃事务只有100自己
├─ min_trx_id  = 100        ← m_ids中最小值
├─ max_trx_id  = 101        ← 系统下一个待分配的事务ID
└─ creator_trx_id = 100     ← 创建者就是事务100自己

可见性判断：

读取当前行：trx_id = 50
50 < min_trx_id(100) → 在 ReadView1 生成前已提交 → 可见
返回 balance = 100

T2 时刻：事务 200 开始并修改数据

复制代码

-- 事务200
START TRANSACTION;          -- 事务ID = 200
UPDATE account SET balance = 200 WHERE id = 1;
-- 暂不提交

InnoDB 内部发生了什么？

将旧数据 (trx_id=50, balance=100) 拷贝到 Undo Log
修改当前行：balance = 200，DB_TRX_ID = 200
当前行的 DB_ROLL_PTR 指向 Undo Log 中的旧版本

此时版本链：

复制代码

当前行（数据页）          Undo Log
├─ trx_id = 200    ←───┐
├─ balance = 200       │
├─ roll_ptr ───────────┘
                       └─ trx_id = 50
                          balance = 100
                          roll_ptr = NULL

注意：事务 200 未提交，但修改已经写入数据页。其他事务能否看到这个 200？取决于 ReadView 的判断。

T3 时刻：事务 100 再次 SELECT（RR 级别，复用 ReadView1）

复制代码

-- 事务100（仍在事务中）
SELECT * FROM account WHERE id = 1;   -- 第二次查询

RR 级别规则 ：复用 T1 时刻生成的 ReadView1。

Step 1：读取当前行 → trx_id = 200

判断流程（对照图中 [T3] 部分）：

|-------------------------------------|--------------------|------------|
| 判断条件 | 计算 | 结果 |
| trx_id == creator_trx_id | 200 == 100 | ❌ 否 |
| trx_id < min_trx_id | 200 < 100 | ❌ 否 |
| trx_id >= max_trx_id | 200 >= 101 | ❌ 否 |
| min_trx_id <= trx_id < max_trx_id | 100 <= 200 < 201 | ⚠️ 是，进入下一步 |
| trx_id 是否在 m_ids 中 | 200 ∈ {100} | ❌ 不在 |

关键分析：

200 不在 m_ids 中，说明 T1 时刻事务 200 还未开始
但当前行 trx_id=200 已经存在，说明这是 T1 之后创建的新版本
由于 ReadView1 是在 T1 生成的，事务 100 只能看到 T1 之前已提交的数据
结论： ❌ 不可见！

Step 2：沿 DB_ROLL_PTR找到 Undo Log 1 → trx_id = 100

|----------------------------|--------------|----------|
| 判断条件 | 计算 | 结果 |
| trx_id == creator_trx_id | 100 == 100 | ✅ 是！ |

结论： ✅ 可见！返回 balance = 100

事务 100 第二次查询，仍然看到 100，虽然事务 200 已经把数据改成了 200。这就是 MVCC 实现的可重复读！

T4 时刻：事务 200 提交

复制代码

-- 事务200
COMMIT;

事务 200 提交后，它的修改成为数据库的"最新值"。但 Undo Log 不会立即删除（因为可能还有其他事务需要读取历史版本）。

T5 时刻：事务 300 开始并 SELECT

复制代码

-- 事务300
START TRANSACTION;          -- 事务ID = 300
SELECT * FROM account WHERE id = 1;

此时生成 ReadView2：

复制代码

ReadView2:
├─ m_ids       = {300}
├─ min_trx_id  = 300
├─ max_trx_id  = 301
└─ creator_trx_id = 300

Step 1：读取当前行 → trx_id = 200

|----------------------------|--------------|----------|
| 判断条件 | 计算 | 结果 |
| trx_id == creator_trx_id | 200 == 300 | ❌ 否 |
| trx_id < min_trx_id | 200 < 300 | ✅ 是！ |

结论： ✅ 可见！返回 balance = 200

200 < 300意味着：事务 200 在 ReadView2 生成之前就已经提交了。 所以事务 300 能看到最新值。

T6 时刻：事务 100 第三次 SELECT（仍在事务中）

复制代码

-- 事务100（还没提交！）
SELECT * FROM account WHERE id = 1;   -- 第三次查询

RR 级别 ：仍然复用 ReadView1（T1 生成的那个）。

判断过程与 T3 完全一致：

|----------------------------|---------------|-----|
| 判断条件 | 计算 | 结果 |
| trx_id == creator_trx_id | 200 == 100 | ❌ 否 |
| trx_id < min_trx_id | 200 < 100 | ❌ 否 |
| trx_id >= max_trx_id | 200 >= 101 | ❌ 否 |
| trx_id 在 m_ids{100} 中 | 200 ∈ {100} | ❌ 否 |

结论： ❌ 不可见！沿版本链继续找 → Undo Log 1 ( trx_id=100) → ✅ 可见！

返回 balance = 100。

即使事务 200 已经提交，事务 100 仍然看到 100。这就是 RR（可重复读） 的精髓 ------ 事务内看到的数据快照始终一致。

三、可见性判断规则总结（对照图）

复制代码

┌────────────────────────────────────────────────────────────────────────┐
│                        可见性判断算法（核心）                           │
├────────────────────────────────────────────────────────────────────────┤
│                                                                        │
│  ① trx_id == creator_trx_id ?                                         │
│     → YES: 自己修改的，可见 ✅                                          │
│                                                                        │
│  ② trx_id < min_trx_id ?                                              │
│     → YES: 在 ReadView 生成前已提交，可见 ✅                            │
│                                                                        │
│  ③ trx_id >= max_trx_id ?                                             │
│     → YES: 在 ReadView 生成后才创建，不可见 ❌（找旧版本）               │
│                                                                        │
│  ④ min_trx_id <= trx_id < max_trx_id ?                                │
│     → 检查 trx_id 是否在 m_ids 中：                                     │
│        • IN m_ids  → 生成 ReadView 时仍活跃（未提交），不可见 ❌         │
│        • NOT IN m_ids → 生成 ReadView 前已提交，可见 ✅                  │
│                                                                        │
└────────────────────────────────────────────────────────────────────────┘

四、RC vs RR 的关键区别（案例对比）

|---------------------|------------------------------------------------|----------------------------|
| 场景 | RC（读已提交） | RR（可重复读） |
| T3 事务100 SELECT | 生成新 ReadView，看到 200（脏读？不，200未提交）→ 实际看到 100 | 复用 ReadView1，看到 100 |
| T5 事务300 SELECT | 生成新 ReadView，看到 200 | 生成新 ReadView，看到 200 |
| T6 事务100 SELECT | 生成新 ReadView ，200 < min_trx_id，看到 200 | 复用 ReadView1 ，看到 100 |

核心差异：

复制代码

RC: 每次 SELECT 都生成新 ReadView
    → 能读到其他事务最新已提交的数据
    → 同一事务内两次读取结果可能不同（不可重复读）

RR: 事务内第一次 SELECT 生成 ReadView，之后复用
    → 整个事务期间数据快照一致
    → 同一事务内多次读取结果相同（可重复读）

五、总结

"MVCC 的可见性判断，我用一个实际案例来说明：

假设表里有 balance=100，事务 100 先开始并查询，生成 ReadView1（m_ids={100}, min=100, max=101）。此时事务 200 把 balance 改成 200 但未提交。事务 100 再次查询时，读取当前行 trx_id=200，发现 200 不在 m_ids 中且 200 >= max_trx_id 不成立，说明这是 ReadView1 生成之后才出现的版本，不可见 。于是沿着 DB_ROLL_PTR 回滚指针找到 Undo Log 中的旧版本 trx_id=100，发现就是自己修改的，可见，返回 balance=100。

之后事务 200 提交，事务 300 开始查询，生成 ReadView2（min=300），读取当前行 trx_id=200，200 < 300，说明在 ReadView2 生成前已提交，可见，返回 balance=200。

而事务 100 第三次查询，RR 级别下仍然复用 ReadView1，判断逻辑和第二次完全一致，仍然返回 balance=100。这就实现了可重复读。

判断规则的本质就是四步比较：creator_trx_id → min_trx_id → max_trx_id → m_ids，确保事务只能看到在它 ReadView 生成之前已经提交的数据。"

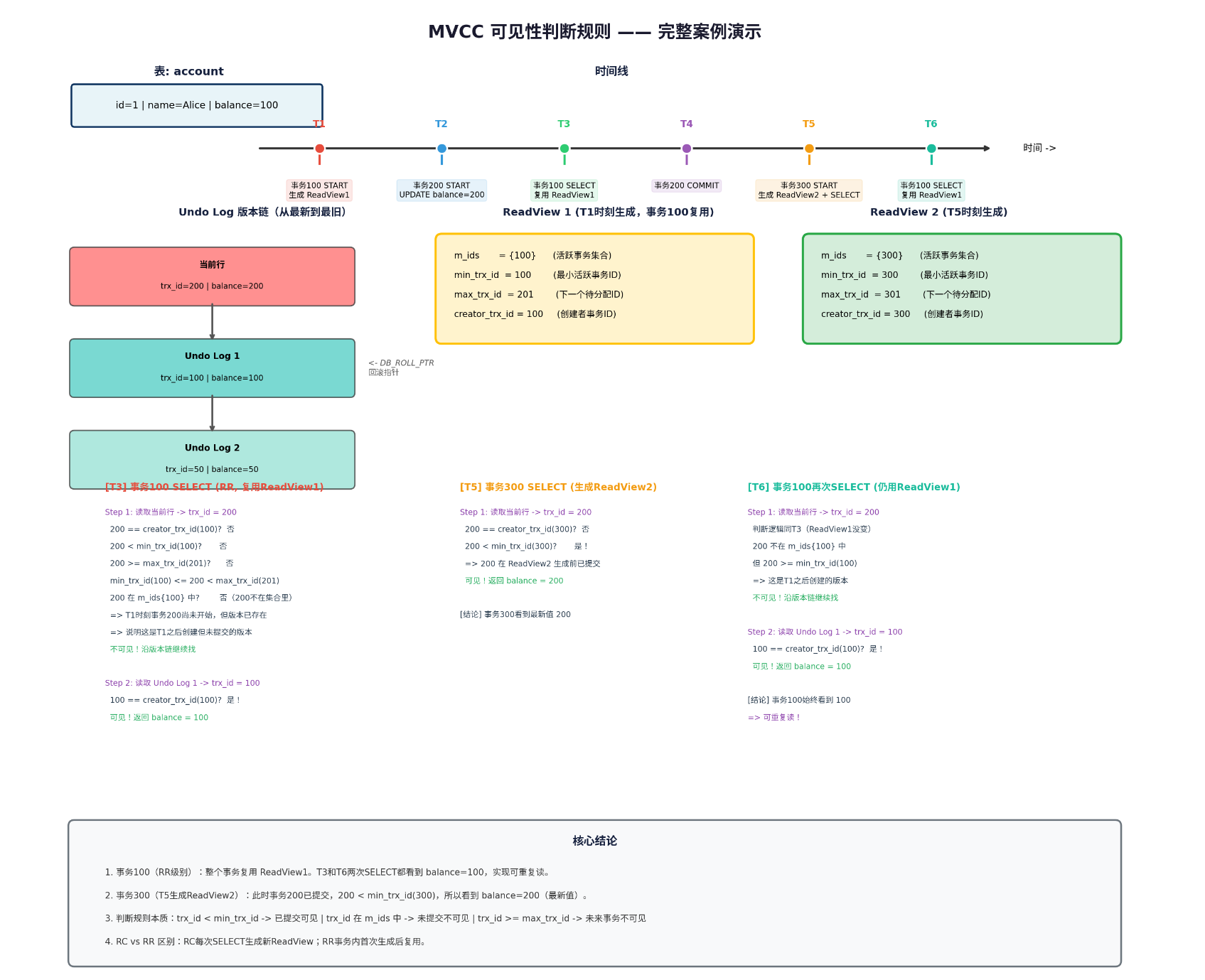

下载案例图解：
