第3篇：企业级CAS单点登录实战-技术架构设计方案

这篇作为整个SSO专栏的架构基线。后面几篇涉及的服务名、表名、接口路径、Redis Key以及JWT约定，都以本文为准。

下文认证中心 均指专栏服务base-oauth2（与第01、02篇中的「认证中心」同义）。

上一篇PRD把问题拆成了四件事：统一身份、统一登录、统一登出、可扩展接入。真正困难的地方，不是实现一次登录，而是让十年前的Web系统、现在的前后端分离应用，以及未来的新系统，共用一套身份体系。落到架构层面上，我们当时面临的不是「选CAS还是选OAuth2」这么简单，而是三类系统形态不一样，凭证形态也不一样，还要共用同一个认证中心。

为什么拆成四个服务

先把几个容易混在一起的职责分开：

CAS解决的是「你是谁」。 用户到认证中心登录，认证中心发TGT和ST，第三方Web应用拿ST向认证中心验票，在本地建Session。这条链路不需要业务JWT。

OAuth2解决的是「应用如何委托认证中心完成授权登录」。 在我们的场景里，前后端分离管理后台采用OAuth2授权码流程。管理后台没有服务端Session，浏览器只认JSON接口。网关作为OAuth2 Client，把用户带到认证中心，拿回授权码后再换访问令牌。这条链路拿到的是OAuth2访问令牌，而不是系统内部使用的业务JWT。

JWT解决的是「管理后台后续API怎么鉴权」。 网关换到OAuth2访问令牌之后，还要再调service-umd 换一张带用户id、工号、邮箱的业务JWT。这张令牌的签发、登出黑名单、issuer约定，都归service-umd管，不放在CAS里做。

因此我们没采用CAS统一签发JWT的方案。CAS只负责身份认证和票据生命周期，业务JWT由service-umd维护，登录体系和业务权限体系保持解耦。

用户主数据也拆成两个服务：

base-umd 负责员工主数据管理。CAS登录时，邮箱和钉钉扫码要先到这里解析出工号或邮箱，再交给JDBC认证。service-umd 负责管理端用户服务：查本地用户表、签JWT、写登出Redis。OAuth2 SSO成功后，网关调的是service-umd的token接口，这个接口设计上就是内部接口，只给网关调用，不应该直接暴露给外部系统。两个服务名字接近，一个偏主数据门面，一个偏管理端令牌和登出，职责不能混。

service-gateway只做入口：OAuth2登录、Bearer校验、路由转发。它不接用户库，也不签发JWT。很多团队习惯让网关直连用户表做权限判断，我们当时刻意没这么做，后面「关键取舍」一节会展开原因。

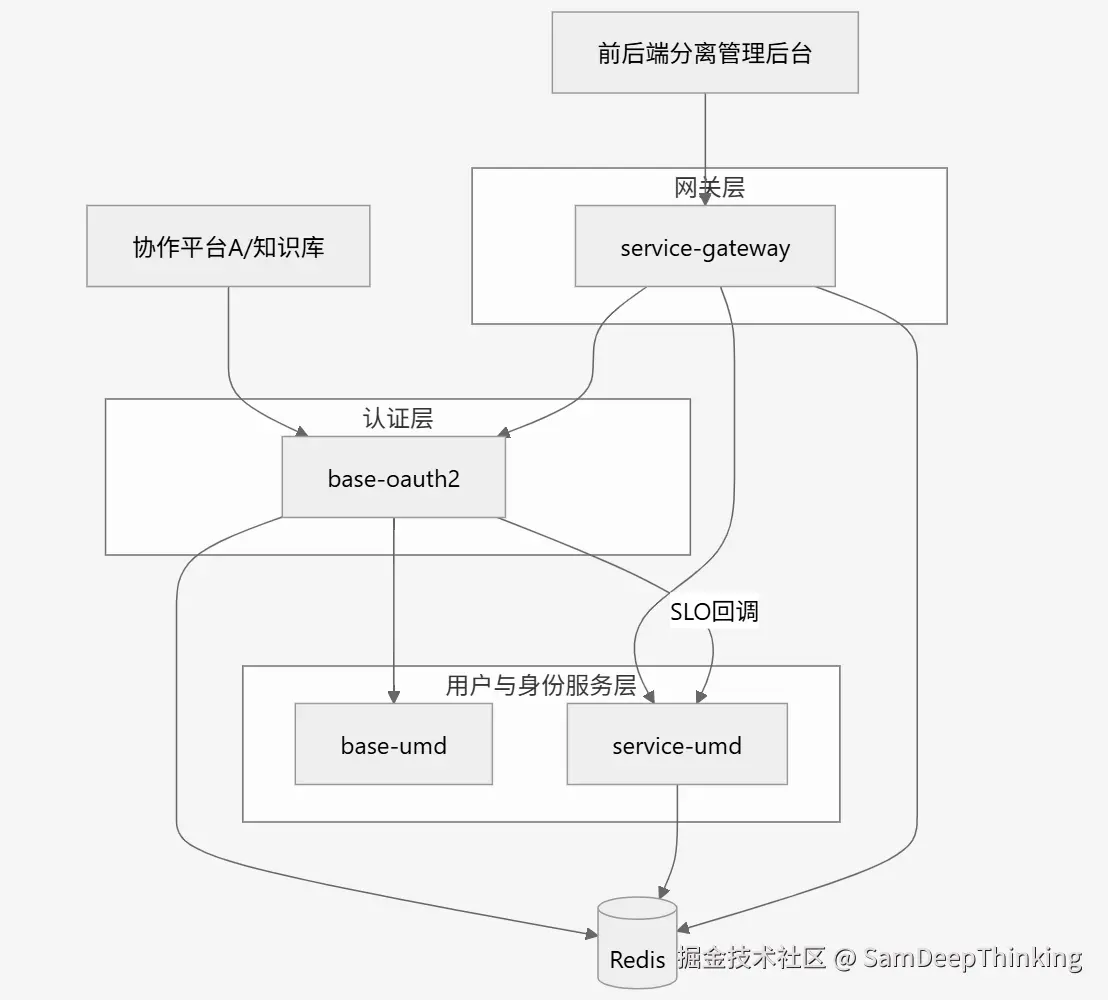

整体架构

部署4个微服务，逻辑上划分为三层：认证层、网关层、用户与身份服务层。

管理后台走OAuth2，不安装CAS Client；协作平台和知识库直连认证中心校验CAS服务票据。base-oauth2 仅在单点登出时回调service-umd ；业务JWT由service-gateway 向service-umd 换取。Redis分工：base-oauth2 存TGT/ST，service-umd 写登出标记，service-gateway读黑名单与SSO登出时间。

技术选型如下：

组件	选型	说明
IdP	Apereo CAS 6.3 Overlay	CAS协议、OAuth2授权、SLO
网关	Spring Cloud Gateway WebFlux	OAuth2 Client、JWT校验
用户服务	Spring Boot 2.x + MyBatis Plus	用户主数据与JWT签发
缓存	Redis	TGT/ST票据、登出标记、JWT黑名单
包名	com.column.sso.*	业务扩展类统一前缀

base-oauth2基于Apereo CAS Overlay构建，作为整个系统的统一身份提供方（IdP）。对传统Web应用，它提供CAS协议，通过ST完成认证；对前后端分离应用，则通过OAuth2授权码流程，为网关提供登录能力。TGT（Ticket Granting Ticket，票据授予票据）与ST（Service Ticket，服务票据）是CAS协议的两类核心票据。服务名里的oauth2取的是广义身份认证含义，并不是另起一套独立的OAuth2 Server。

四个服务各解决什么问题

base-oauth2是认证中心：登录页、多方式认证、TGT/ST、服务注册、全局登出编排都在这里。它不做业务JWT签发，避免认证中心和业务权限绑死。

service-gateway是管理后台的统一入口：OAuth2登录、授权码换访问令牌、再换业务JWT、后续Bearer校验和路由。它不直连用户库，登出校验只读Redis。

base-umd是用户主数据平台：员工表、组织信息、邮箱/钉钉扫码解析。CAS认证前需要它帮忙把各种登录入口归一到同一个人。

service-umd 是管理端用户服务：签JWT、处理SSO登出回调、维护JWT黑名单。SLO时base-oauth2 调它写Redis，service-gateway读Redis拦截旧令牌。

服务	核心能力	不做什么
base-oauth2	多方式登录、JDBC认证、服务注册JSON、全局登出编排	不签发业务JWT
service-gateway	OAuth2登录入口、授权码换取访问令牌后再换取业务JWT、Bearer校验	不直连用户库
base-umd	用户主数据CRUD、邮箱/扫码查用户	不签发JWT
service-umd	管理端JWT、登出回调、JWT黑名单管理	不承担CAS登录页

三条SSO链路

后面的实现篇会逐条展开，这里先把架构边界和流程定下来。时序图里的服务名、接口路径与后文API表一致。

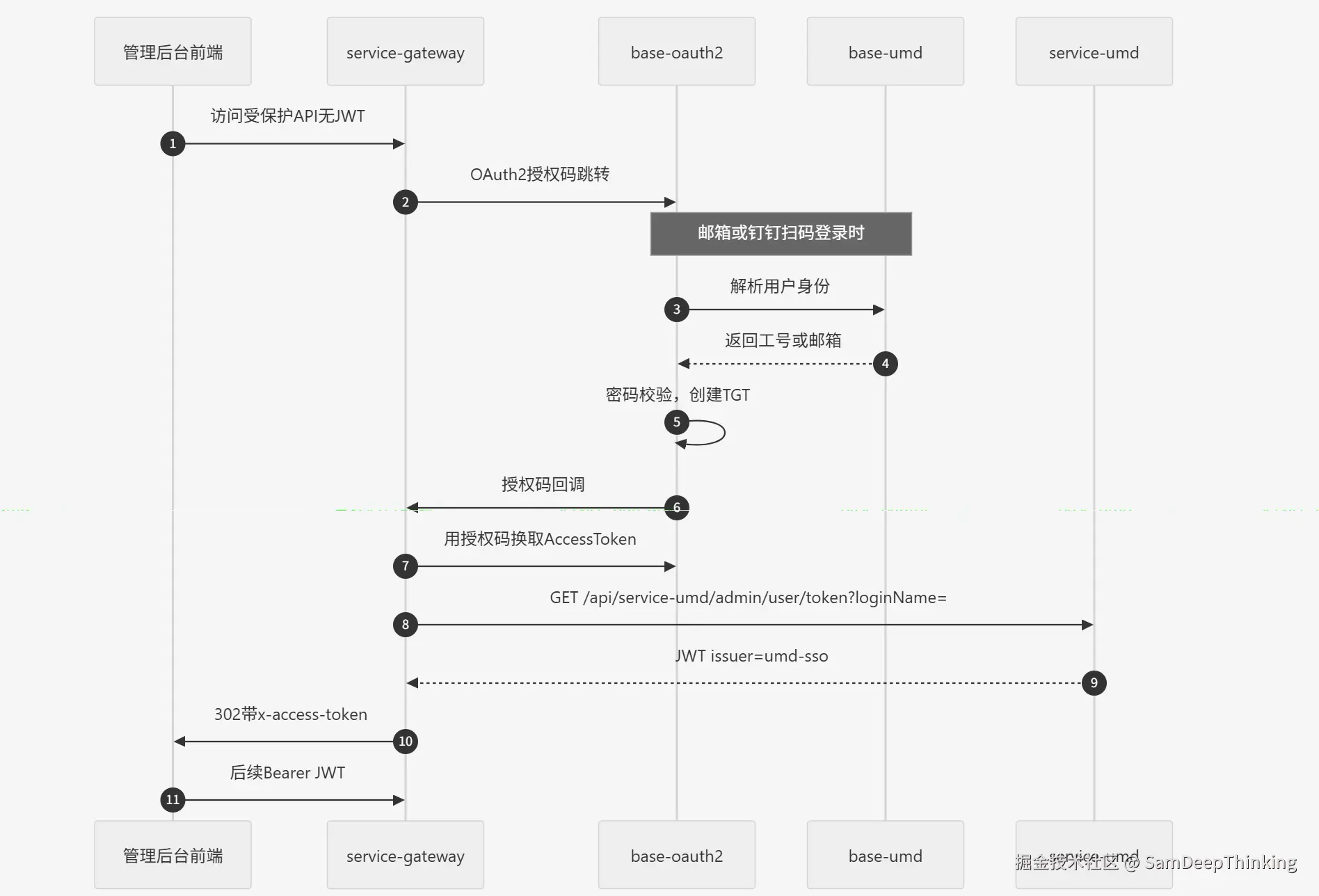

链路A：前后端分离管理后台（OAuth2→JWT）

这里有一个容易误解的地方：网关OAuth2登录成功后，不会直接用CAS OAuth2模块签发的访问令牌当业务JWT，而是拿OAuth2身份里的loginName，再调service-umd 换一张issuer=umd-sso的管理端JWT。原因见下文「业务JWT为什么独立于CAS管理」。

前端只认service-gateway 的OAuth2入口（/api/service-gateway/admin/openapi/**），不安装CAS Client。JWT通过授权回调时的URL query parameter x-access-token下发，后续请求走Header Authorization: Bearer {token}。

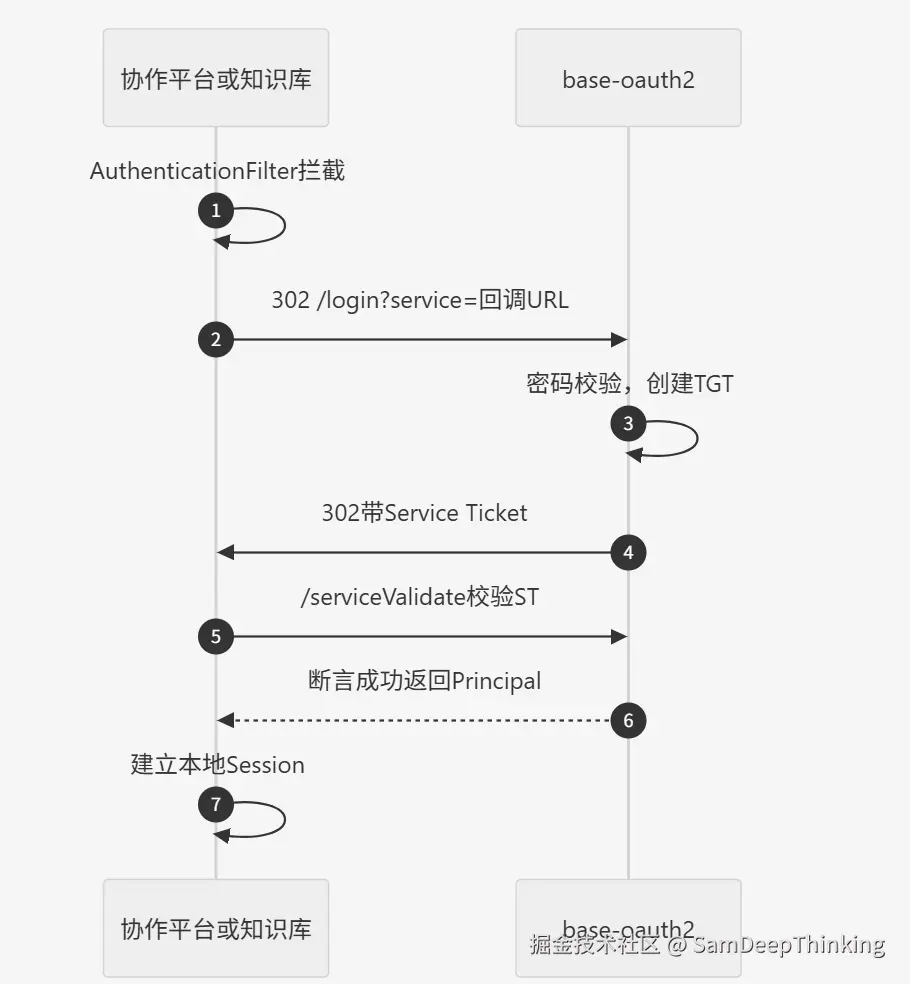

链路B：协作平台A/知识库（CAS ST）

第三方产品是传统Web应用，本地Session是现成的，硬塞JWT反而要改更多。CAS ST验票后建Session，是这类系统改造成本最低的路径。

base-oauth2 侧用RegexRegisteredService JSON登记serviceId正则，配置logoutType: BACK_CHANNEL。应用侧过滤器与认证器改造见第07篇。

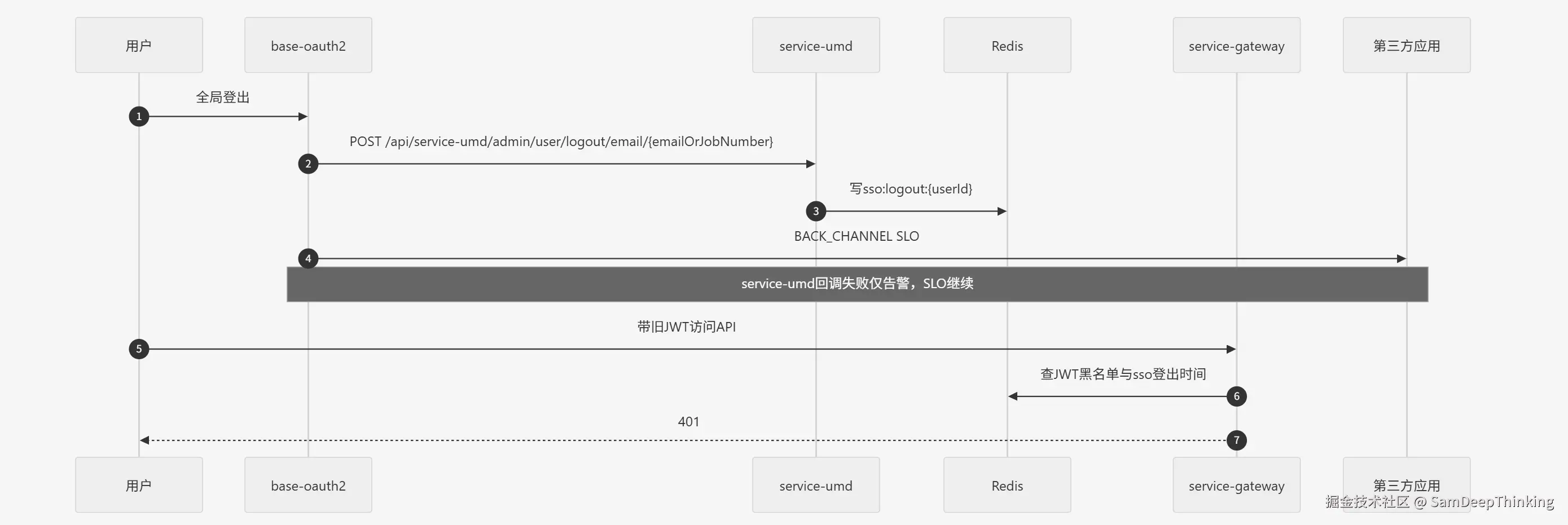

链路C：单点登出（SLO→Redis→网关拦截）

全局登出要同时处理两类凭证：第三方应用的本地Session，和管理后台手里还没过期的JWT。Session靠CAS Back-Channel SLO通知应用销毁；JWT靠service-umd 写Redis、service-gateway比对token签发时间与登出时间戳。

service-umd 写入service-gateway:user:sso:logout:{userId}；service-gateway 的JwtAuthGatewayFilterFactory对issuer=umd-sso的token校验SSO登出时间。普通登出时service-umd 另写入service-gateway:user:logout:{token} JWT黑名单，由service-gateway读取校验。

数据设计

MySQL存员工主数据、RBAC和登录审计；Redis存TGT/ST、登出标记和JWT黑名单；接入应用在base-oauth2启动时从JSON加载RegisteredService。

存储	内容	读写服务
MySQL	员工主数据、RBAC、登录审计	base-oauth2、base-umd、service-umd
Redis	TGT/ST（Apereo CAS Redis Ticket Registry）、SSO登出标记、JWT黑名单	base-oauth2、service-gateway、service-umd
JSON文件	接入应用RegisteredService	base-oauth2启动加载

CAS产生的TGT和ST是临时票据，只在认证会话期间有效，没有长期业务价值，因此只保存在Redis，不进入MySQL。service-gateway不直连数据库，登出校验只读Redis。

用户主数据表（base-umd / service-umd 共用）

专栏表名 umd_user 。base-oauth2 JDBC认证、JWT签发、邮箱/工号/钉钉扫码归一均依赖此表。

字段	说明	SSO用途
id	主键	JWT的sub；Redis登出key里的userId
email	企业邮箱	邮箱登录；CAS JDBC匹配字段
job_number	工号	工号登录；优先作为CAS Principal
mobile	手机号	找回密码、Legacy登录
password	密码密文	JDBC密码校验（bcrypt，历史兼容md5）
ding_userid	钉钉用户ID	钉钉扫码关联主用户
name	姓名	展示
status	启用状态	CAS SQL：status=1
delete_flag	软删除标记	CAS SQL：delete_flag=0
resetting_password	密码重置中标记	密码过期策略
password_updated_at	密码更新时间	180天改密策略

WHERE (email = :username OR job_number = :username)
  AND delete_flag = 0 AND status = 1

无login_name列。API参数loginName语义为email、job_number或mobile；CAS Principal优先用job_number，无工号时回退email（与第02篇PRD一致）。

钉钉扫码辅助表（base-umd）

专栏表名 umd_ding_user 。扫码授权码经unionid/ding_userid定位员工，再关联umd_user。

字段	说明
ding_userid	钉钉用户ID
unionid	钉钉unionid
job_number	工号
email	邮箱
mobile	手机号
delete_flag	软删除

管理后台授权表（base-umd / service-umd）

umd_user_role、umd_role、umd_role_priv、umd_priv、umd_module五张表管RBAC，不参与CAS登录认证。第04篇展开用户表；RBAC后续按需引用。

base-oauth2辅助表

COM_AUDIT_TRAIL记登录审计，也是JDBC登录节流的数据源。RegisteredService通过services/*.json按环境管理（第05篇给样例），不走数据库注册。

Redis Key约定

Key	用途
service-gateway:user:sso:logout:{userId}	SSO全局登出Unix时间戳
service-gateway:user:logout:{token}	单JWT黑名单
service-gateway:user:logout:at:{userId}	用户级登出时间

JWT约定（service-umd签发）

issuer为umd-sso；sub取userId；claims包含id、job_number、email。授权回调时通过URL query parameter x-access-token下发；后续请求通过Header Authorization: Bearer {token}携带。

API边界（专栏命名）

base-oauth2→base-umd

方法	路径	用途
GET	/center/base-umd/user/detail/email/{email}	邮箱登录解析用户
GET	/center/base-umd/user/detail/ding/scan/{code}	企业扫码解析用户

service-gateway→service-umd

方法	路径	用途
GET	/api/service-umd/admin/user/token?loginName=	OAuth2成功后换取业务JWT

base-oauth2→service-umd（SLO回调）

方法	路径	用途
POST	/api/service-umd/admin/user/logout/email/{emailOrJobNumber}	全局登出写入Redis

service-gateway对外

前缀	用途
/api/service-gateway/admin/openapi/**	OAuth2 callback与白名单
其他受保护路由	JwtAuth过滤器

服务注册策略（base-oauth2）

同一套CAS中心通过不同的RegisteredService类型，同时服务OAuth2网关链路和CAS ST第三方链路：

应用类型	RegisteredService类型	关键字段
管理后台OAuth2	OAuthRegisteredService	clientId、redirectUri环境regex
协作平台A/知识库	RegexRegisteredService	serviceId正则、logoutType=BACK_CHANNEL

JSON按环境拆分（dev/test/pre/prod），evaluationOrder控制匹配优先级。

代码层面的几个扩展点

后面几篇会对着源码改，这里先把关键类串起来，方便对照时序图看。

base-oauth2 主要扩展两个点：CustomJdbcAuthenticationHelper按customFields[loginType]分流邮箱、工号、钉钉扫码，邮箱和扫码登录时调base-umd 解析身份；ExternalLogoutNotifier（对应源码里DefaultLogoutManager的扩展）在SLO时POST service-umd写登出Redis，回调失败只打warn，不阻断Back-Channel SLO。

service-gateway 侧：GatewaySecurityConfig配OAuth2 Login链；OAuth2AuthenticationSuccessHandler在OAuth2成功后调service-umd 换JWT并302回前端；JwtAuthGatewayFilterFactory做Bearer校验，对issuer=umd-sso的token额外查Redis登出时间和JWT黑名单。

service-umd 侧：AdminUserController暴露token和logout接口；JwtTokenProvider.createAdminToken写入用户claims和issuer。

base-umd 侧：UserQueryController提供邮箱和钉钉扫码查询。

设计中的几个关键取舍

为什么CAS和OAuth2并存而不是二选一

第02篇PRD里两类系统的凭证形态就不一样：管理后台要JWT，第三方Web应用要Session。OAuth2授权码适合SPA走网关；CAS ST适合已有CAS Client的Jira/Wiki。共用同一个base-oauth2 ，只是RegisteredService类型不同：管理后台登记OAuthRegisteredService，协作平台和知识库登记RegexRegisteredService。运维上多维护一种协议配置，但应用侧改造成本低很多。

业务JWT为什么独立于CAS管理

CAS的OAuth2模块确实可以直接为Client签发JWT Access Token（RegisteredService里配jwtAccessToken: true即可）。但我们管理后台需要的JWT带有业务claims（userId、工号、邮箱），还要跟Legacy登录、主动登出、SSO全局登出共用同一套黑名单和issuer约定。这些逻辑已经在service-umd里跑通了，再塞进CAS Overlay，认证中心和业务权限会强耦合，后续改密钥、改claims、改登出策略都要动CAS发布节奏。拆出来以后，CAS只管「登录成功」，JWT只管「后续API访问」，边界清楚。

为什么网关不直连用户库

service-gateway 的pom里没有JDBC/MyBatis依赖。鉴权靠JWT签名校验加Redis登出标记；角色和API权限从Redis缓存读，不每次查库。认证入口应该保持轻量，只负责身份验证和路由，不应该逐渐变成「大杂烩」，既做OAuth2 Client，又管用户表，又管权限SQL。用户数据的写操作集中在base-umd 和service-umd，网关只通过HTTP调token接口，不碰数据库。

为什么SLO回调失败不阻断

base-oauth2 调service-umd 登出接口超时或失败，只记warn，Back-Channel SLO继续通知第三方应用销毁Session。如果因为service-umd短暂不可用就把SLO整段掐掉，Jira/Wiki的本地Session可能清不掉，用户以为已经退出，第三方系统却还能访问。JWT侧的登出标记可以稍后补上；Session侧必须优先保证CAS标准SLO走完。

为什么Redis故障采用fail-open

service-gateway查JWT黑名单和SSO登出时间时，Redis异常会记warn并当作「未登出」处理，请求继续放行。限流模块也是类似取向：Redis不可用时优先保证流量可用，而不是因为缓存故障把整个认证链路打死。这是有意的取舍：生产环境里Redis短暂抖动比「全员无法访问后台」代价小。当然fail-open意味着Redis故障期间登出拦截会失效，必须配监控告警，不能裸奔。

非功能性设计

高可用与水平扩展

base-oauth2的TGT/ST存在Redis（Apereo CAS Redis Ticket Registry），多实例共享同一票据存储，前面挂负载均衡就行，不需要Sticky Session。

service-gateway 鉴权在Filter链完成，会话状态由JWT和Redis承载，本身无状态；下游路由通过服务发现（如lb://service-umd）分担流量。

TGT默认7天无操作过期（time-to-kill-in-seconds: 604800）；OAuth access token按接入方JSON配置TTL；JWT另有主动登出与SSO全局登出失效机制。

网关侧配Hystrix隔离和fallback；Feign调base-umd 失败走FallbackFactory。base-oauth2 调service-umd登出超时仅告警，不阻断Back-Channel SLO。

安全防护

登录口有多层防护：base-oauth2 侧JDBC登录节流（查COM_AUDIT_TRAIL，按IP+用户名统计失败频率）和图形验证码；service-umd 侧Redis错误计数（密码连错5次锁5分钟，验证码连错3次锁1分钟）；service-gateway 侧API令牌桶限流（Method+Path规则，Redis Lua计数）。单层都不够，几层叠在一起才扛得住撞库。验证码白名单（captcha-ignores）仅限非生产测试账号。

新用户统一用bcrypt存密码；历史账号因为迁移成本，暂时通过MultiAlgorithmPasswordEncoder兼容md5，用户下一次修改密码时再升级。密码策略要求8到16位复杂度，180天未改密强制改密。JWT失效靠JWT黑名单、用户级登出时间和SSO全局登出时间三层。传输层Nginx TLS终结，用X-Forwarded-*还原客户端IP。第三方应用的Session Cookie设HttpOnly，降低XSS窃取Session风险。网关还有ValidateAccess按角色/API权限做二次拦截。不同OAuth2客户端可以通过JSON配置独立的JWT签名密钥。

异常降级

认证失败时，账号/密码错误统一文案；验证码、禁用、节流blocked各有独立提示。base-umd解析失败则中断认证链，不拿空用户名去走JDBC认证。

全局登出时service-umd 回调失败仅记warn，Back-Channel SLO继续。管理端JWT缺失、过期或已登出返回401；issuer=umd-sso的token额外校验Redis登出时间戳与JWT黑名单。

限流与登出查询在Redis异常时默认放行，须配监控告警。MQ消费与事件监听失败记日志/trace，不影响主登录链路。

扩展性

新系统接入：新增services/*.json，不改Java代码。新登录方式：CAS登录表单通过customFields[loginType]区分邮箱/工号/钉钉扫码，在CustomJdbcAuthenticationHelper加分支即可。节流阈值、钉钉appId、验证码白名单等经配置中心+@RefreshScope在线调整。权限二级缓存：网关Redis共享+本地EhCache；base-umd权限变更经Fanout MQ刷新各节点。

可观测性

base-oauth2 写COM_AUDIT_TRAIL审计表和独立cas_audit.log；service-gateway 审查日志异步投递MQ，响应头回写X-trace-id；service-umd 用umd_sys_log记操作日志，对齐traceId。

风险矩阵

风险	对策
OAuth2与CAS双协议配置漂移	JSON服务注册纳入配置评审
登录口撞库攻击	JDBC节流+验证码+Redis计数+API限流（多层协同，单层不足以覆盖）
全局登出漏拦截	issuer=umd-sso强制SSO Redis校验
Redis故障	fail-open+监控告警（优先可用性，非fail-close）
第三方改造遗漏	PRD清单+第07篇Checklist
密码双轨迁移	bcrypt/md5兼容+180天改密

小结

四个服务、三条链路、一套Redis Key约定，就是这篇要定下来的东西。后面第04篇从base-oauth2 的认证Handler入手，把多方式登录和JDBC认证先跑通；第06篇接service-gateway的OAuth2；第07篇接CAS Client；第08篇把单点登出闭环。
