基于 eBPF + Cilium 的 Kubernetes 网络可观测与安全治理实践

基于 eBPF + Cilium 的 Kubernetes 网络可观测与安全治理实践

一、引言：当 K8s 网络成为"黑盒"

在 Kubernetes 集群规模较小时，网络问题排查通常靠 kubectl logs 和 tcpdump 就能应付。但当集群扩展到数百个节点、数千个 Pod 时，服务间的调用关系变得错综复杂，网络策略的配置如同在迷宫中布线------你很难确定一条流量是否真的被正确拦截，也无法直观看到微服务之间的通信拓扑。

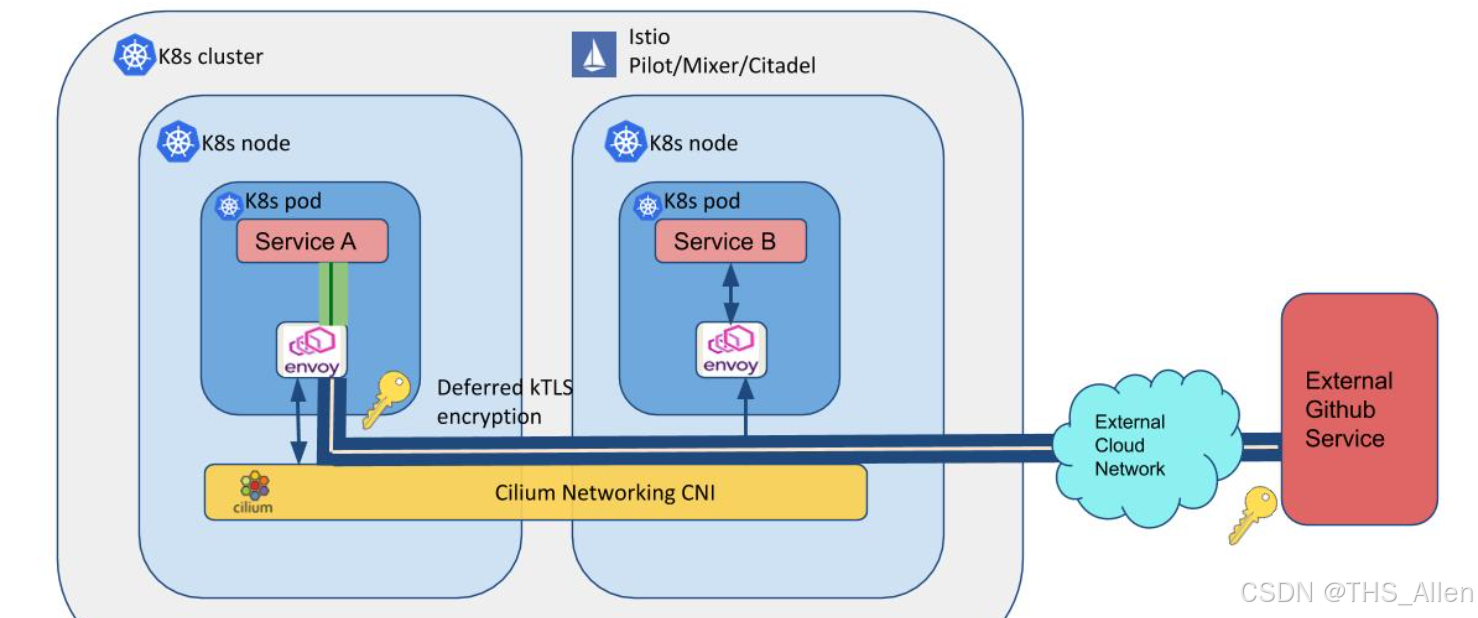

传统方案依赖 Sidecar 代理（如 Istio、Linkerd）来实现可观测性和策略控制，但 Sidecar 模型带来了明显的资源开销：每个 Pod 都要注入一个 Envoy 代理，额外的内存占用、CPU 消耗以及流量转发延迟，在密集部署场景下不可忽视。而 eBPF（extended Berkeley Packet Filter） 作为一种内核原生的事件驱动框架，配合 Cilium 网络插件，为 Kubernetes 网络治理提供了一条更轻量、更高效的路径。本文将深入探讨这套技术栈的原理与生产实践。

二、eBPF：内核级可编程的基石

2.1 从数据包过滤到通用内核扩展

eBPF 最初诞生于 Linux 内核的数据包过滤需求（即经典的 BPF），经过多年的演进，已经成为一种通用的内核虚拟机技术。它允许用户将自定义的字节码程序安全地注入到内核的各个挂载点（Kprobe、Tracepoint、XDP、TC 等），在内核态直接处理事件，而无需修改内核源码或加载内核模块。

eBPF 程序的执行流程遵循一个严格的"验证-编译-挂载"模型：

1. 验证阶段（Verify）：eBPF 验证器会对用户提交的字节码进行静态分析，确保程序不会陷入无限循环、不会访问非法内存地址、不会泄漏内核数据结构。这一层安全机制是 eBPF 能够在生产环境大规模部署的前提。
2. JIT 编译：通过验证后，eBPF 字节码会被 JIT 编译为与当前 CPU 架构匹配的原生机器码，执行效率接近原生内核代码。
3. 挂载执行 ：编译后的程序被挂载到指定的事件源上，例如网络设备的 XDP 层、系统调用入口、内核函数探针等。


2.2 eBPF Map：内核与用户态的数据桥梁

eBPF 程序本身是无状态的，它的持久化数据存储依赖于 eBPF Map------一种位于内核空间的高性能键值存储结构。Map 的类型丰富，包括哈希表、数组、LRU 缓存、队列、栈等，用户态程序可以通过系统调用读写 Map，从而实现与内核态 eBPF 程序的双向通信。

在可观测性场景中，eBPF 程序在内核态采集网络流事件、进程执行事件、文件访问事件等，将原始数据或聚合后的指标写入 Map；用户态的可观测性 Agent（如 Cilium Agent、Hubble Relay）定期从 Map 中读取数据，进行进一步处理和上报。这种架构避免了传统方案中频繁的内核态-用户态上下文切换和数据拷贝，极大降低了观测开销。

三、Cilium：eBPF 驱动的 K8s 网络方案

3.1 数据平面架构

Cilium 是一个基于 eBPF 的 Kubernetes CNI 插件，它完全替代了传统的 iptables/ipvs 数据平面。在 Cilium 的架构中，每个节点上运行一个 Cilium Agent，负责：

• 通过 Kubernetes API Server 监听 Pod、Service、NetworkPolicy 等资源变化；
• 将网络策略和路由规则编译为 eBPF 程序，加载到每个 Pod 的虚拟网卡（veth）上；
• 维护 eBPF Map 中的端点（Endpoint）信息、IP 地址映射、身份标识（Identity）等。

Cilium 使用 eBPF 替代 kube-proxy 实现 Service 负载均衡。传统 kube-proxy 通过 iptables/ipvs 为每个 Service 维护一条 DNAT 规则链，规则数量随 Service 和 Endpoint 数量线性增长，在大规模集群中更新延迟显着。Cilium 的 eBPF Service 负载均衡直接在数据路径上通过 Map 查找后端 Pod，无需遍历规则链，不仅性能更好，而且支持更精细的负载均衡算法（如 Maglev 一致性哈希）。

3.2 基于身份的网络安全

Cilium 引入了**身份（Identity）**概念来替代传统的基于 IP 地址的网络策略。在 Kubernetes 中，Pod 的 IP 地址是动态分配的，基于 IP 的 NetworkPolicy 难以准确表达"前端服务可以访问后端服务"这样的语义。Cilium 为每个 Pod 分配一个身份标识，这个身份由 Pod 的标签集合决定（如 app=frontend, env=prod）。

网络策略的 enforcement 不再依赖 IP 地址匹配，而是基于身份。eBPF 程序在数据路径上通过 Map 快速查询源 Pod 和目标 Pod 的身份，然后判断是否允许流量通过。这种方式的优雅之处在于：即使 Pod 重建后 IP 发生变化，只要标签不变，其安全身份就保持不变，策略无需更新。

四、Hubble：网络流量的"显微镜"

4.1 三级架构设计

Hubble 是 Cilium 内置的网络可观测性组件，其架构从节点到集群呈三级结构：

• Hubble Server：与 Cilium Agent 同进程运行在每个节点上，从 eBPF Map 中读取网络流事件，提供节点级的 gRPC API。由于流数据直接来自 eBPF，Hubble 能够以极低的开销捕获每个 Pod 的入站/出站连接信息。

• Hubble Relay：集群级组件，负责连接所有节点上的 Hubble Server，聚合分布式流事件，对外暴露统一的集群视角 gRPC API。Relay 还负责流数据的排序和去重，确保跨节点的长连接被正确追踪。

• Hubble UI：前端可视化组件，调用 Hubble Relay 的 API，以拓扑图的形式展示服务间的调用关系、流量大小、HTTP 状态码分布、DNS 查询统计等信息。

4.2 流事件的数据来源

Hubble 捕获的网络流事件来源于 Cilium 数据平面中的 eBPF 程序。当 Pod 间发生网络通信时，eBPF 程序会在 XDP/TC 层拦截数据包，提取五元组信息（源/目的 IP、端口、协议），并关联到对应的 Pod 身份和 Kubernetes 元数据（Namespace、Pod 名、Service 名等）。这些信息被写入 eBPF Map，Hubble Server 从中读取后封装为 protobuf 消息，通过 gRPC 流式传输给 Relay。

值得一提的是，Hubble 不仅可以监控 L3/L4 层流量，还能通过 eBPF 探针解析 L7 层协议。在启用了 L7 策略的场景下，Cilium 的 eBPF 程序会附加到套接字层，解析 HTTP/1、HTTP/2、gRPC、Kafka 等应用层协议，Hubble 因此能够展示每个 API 调用的延迟、状态码和方法类型。

五、Tetragon：运行时安全的"哨兵"

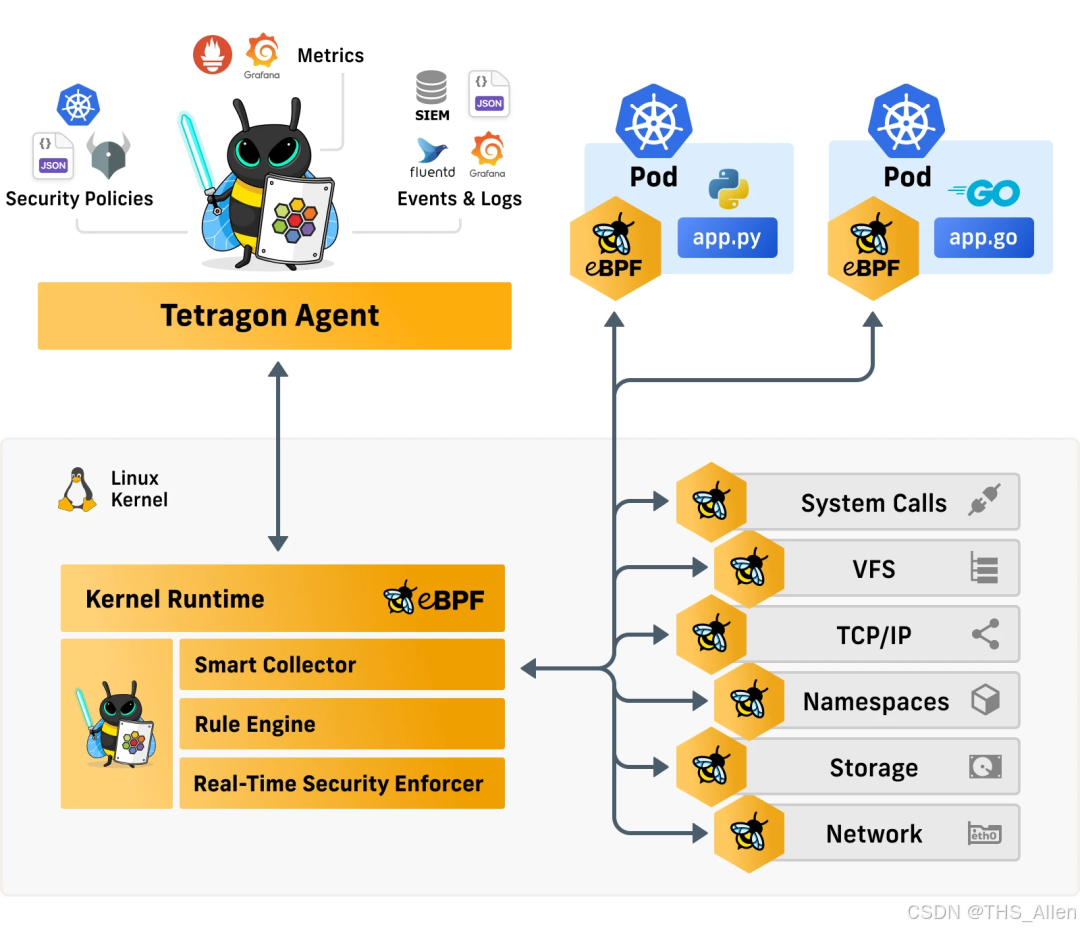

如果说 Hubble 解决的是"看见"网络流量的问题，那么 Tetragon 解决的就是"看懂"运行时行为并进行安全响应的问题。Tetragon 是 Cilium 生态中的安全可观测性和策略执行工具，它直接利用 eBPF 在内核层面监控进程执行、文件访问、网络活动，并能够实时执行安全策略。

5.1 进程级可观测

传统的容器安全方案通常依赖用户态 Agent（如 Falco）通过系统调用审计接口采集事件。这种方式的问题是事件量大、过滤能力弱，大量无关事件需要从内核传递到用户态，造成显着的性能损耗。Tetragon 的 eBPF 程序直接挂载在 execve、clone、exit 等内核函数上，在进程创建和销毁的第一时间捕获事件，并通过 Map 进行高效的过滤和聚合。

例如，Tetragon 可以实时监控容器内是否启动了异常的 shell 进程、是否执行了特权提升命令（如 sudo、mount）、是否访问了敏感文件（如 /etc/shadow）。

5.2 通过 TracingPolicy 实现策略执行

Tetragon 的强大之处在于可以通过 Kubernetes CRD------TracingPolicy------灵活定制监控与阻断规则。以下是一个监控敏感文件访问的示例：

apiVersion: cilium.io/v1alpha1
kind: TracingPolicy
metadata:
  name: detect-passwd-access
spec:
  kprobes:
  - call: "security_file_permission"
    syscall: false
    args:
    - index: 0
      type: "file"
    selectors:
    - matchArgs:
      - index: 0
        operator: "Equal"
        values:
        - "/etc/passwd"
      matchActions:
      - action: "Sigkill"

这个策略的含义是：当任何进程尝试访问 /etc/passwd 文件时，Tetragon 会立即向该进程发送 SIGKILL 信号，强制终止其执行。这种内核级实时阻断的能力是传统用户态安全方案难以企及的------Falco 等工具在检测到威胁后只能告警，依赖外部系统响应，而 Tetragon 可以在微秒级别完成阻断。

5.3 网络层面的安全联动

Tetragon 与 Cilium 网络策略可以形成深度联动。例如，当 Tetragon 检测到某个 Pod 内发生了异常进程执行（如加密货币挖矿程序启动），它可以自动触发 Cilium 网络策略，将该 Pod 的网络访问完全隔离。这种"检测-响应"闭环将安全事件的影响范围控制在最小。

六、生产部署方案与最佳实践

6.1 Helm 一键部署

在生产环境中，通常通过 Helm 部署 Cilium 及其可观测组件：

helm repo add cilium https://helm.cilium.io/
helm upgrade --install cilium cilium/cilium \
  --namespace kube-system \
  --set hubble.relay.enabled=true \
  --set hubble.ui.enabled=true \
  --set hubble.enabled=true \
  --set tetragon.enabled=true

启用 Hubble Relay 后，可以通过命令行工具查看实时流：

hubble observe --namespace prod --protocol http

6.2 网络策略的渐进式配置

在启用 Cilium NetworkPolicy 时，建议采用**渐进式（Incremental）**策略：

1. 初始阶段使用默认的允许-all 模式，仅开启 Hubble 监控，收集流量基线数据；
2. 基于 Hubble UI 展示的流量拓扑，识别出明确的服务间依赖关系；
3. 先为关键服务（如数据库、认证中心）配置 Ingress 限制策略，只允许已知的前端服务访问；
4. 逐步扩展策略覆盖范围，每次变更后在 Hubble 中验证策略 enforcement 效果。

这种渐进式方法避免了"一刀切"策略导致的误拦截，特别是在遗留系统迁移到 Cilium 的场景中尤为重要。

6.3 性能开销与避坑指南

eBPF 虽然在理论上开销极低，但不当配置仍可能导致性能问题：

• L7 协议解析的 CPU 开销：启用 HTTP、gRPC 等 L7 协议解析会显着增加每个数据包的处理时间。在高吞吐场景（如超过 10Gbps）下，建议仅对关键服务启用 L7 策略，或采用采样模式。

• eBPF Map 大小限制：Cilium 依赖多个 eBPF Map 存储端点信息、连接跟踪状态等。在超大规模集群（5000+ Pod）中，需要调整 Map 的容量上限，否则可能导致新端点注册失败。

• 内核版本要求：eBPF 功能的完整支持需要较新的内核版本（建议 5.10+）。在旧内核上，Cilium 的部分高级特性（如 Bandwidth Manager、WireGuard 透明加密）可能无法启用或需要降级实现。

• Tetragon 策略的误杀风险 ：使用 Sigkill 等阻断动作时，务必先在 action: "Post"（仅记录日志）模式下运行一段时间，确认规则精确无误后再切换到阻断模式。错误的 TracingPolicy 可能导致正常业务进程被意外终止。

七、总结

eBPF 正在重塑 Kubernetes 的网络和安全范式。Cilium 利用 eBPF 替代了传统的 iptables/ipvs 数据平面，提供了更高效的 Service 负载均衡和基于身份的网络策略；Hubble 基于 eBPF 实现了低开销的全栈网络可观测性，让服务间的调用关系一目了然；Tetragon 则将安全检测和响应下沉到内核层，实现了真正的运行时威胁阻断。

对于正在规划 Kubernetes 网络架构的团队而言，eBPF + Cilium 的组合已经不再是"尝鲜"选择，而是一个经过大规模生产验证的成熟方案。从网络可视化到策略 enforcement，从性能优化到安全治理，这套技术栈提供了一站式的解决路径，值得每一位云原生工程师深入掌握。
