three.js地图数学基础(六):齐次坐标与矩阵

齐次坐标与矩阵：为什么一个点需要四个分量

地图数据最终要经过平移、旋转、缩放、相机观察和透视投影。三维向量只有三个分量，而平移不是纯线性变换：任何 3×3 矩阵都把零向量映射回零向量，无法仅靠乘法表达"所有点都加上同一个偏移"。齐次坐标增加第四个分量 w，把仿射变换和透视投影统一到矩阵乘法中。

1. 本书的矩阵约定

全书使用列向量：
$$p=$$ x y z w p=\begin{bmatrix}x\\y\\z\\w\end{bmatrix} p= xyzw

变换写在向量左边：
$$p\prime =App\text{'}=Ap$$ p′=Ap

连续执行"先 A，后 B"写作：
$$p\prime \prime =B(Ap)=(BA)pp\text{'}\text{'}=B(Ap)=(BA)p$$ p′′=B(Ap)=(BA)p

所以矩阵乘积的阅读顺序是从右向左。PVMp 表示先模型 M，再观察 V，最后投影 P。

Three.js 的 Vector3.applyMatrix4(matrix) 采用这个列向量语义。Matrix4.elements 为了上传和计算以 column-major 顺序存储，但存储顺序不等于乘法约定。讨论变换时先看代数语义，不要根据数组的前四个数猜矩阵"横着还是竖着"。

2. 点与方向的 w 不同

三维点扩展为：
$$p=$$ x y z 1 p=\begin{bmatrix}x\\y\\z\\1\end{bmatrix} p= xyz1

三维方向扩展为：
$$d=$$ x y z 0 d=\begin{bmatrix}x\\y\\z\\0\end{bmatrix} d= xyz0

平移矩阵为：
$$T(tx,ty,tz)=$$ 1 0 0 tx 0 1 0 ty 0 0 1 tz 0 0 0 1 T(t_x,t_y,t_z)= \begin{bmatrix} 1&0&0&t_x\\ 0&1&0&t_y\\ 0&0&1&t_z\\ 0&0&0&1 \end{bmatrix} T(tx,ty,tz)= 100001000010txtytz1

对点：
$$Tp=$$ x+tx y+ty z+tz 1 Tp= \begin{bmatrix}x+t_x\\y+t_y\\z+t_z\\1\end{bmatrix} Tp= x+txy+tyz+tz1

对方向：
$$Td=$$ x y z 0 Td= \begin{bmatrix}x\\y\\z\\0\end{bmatrix} Td= xyz0

因此移动建筑不会改变法线或朝向。若把方向错误地设为 w=1，平移就会污染光照、射线方向或切线。

注 ：对于表面法线（Normal），若模型矩阵包含非均匀缩放 ，仅设置 $w=0w=0$ w=0 仍会导致法线不再垂直于表面。此时需使用模型视图矩阵的逆转置矩阵（Normal Matrix，即 $(VM)-T(VM)^\{-T\}$ (VM)−T）对法线进行变换。

3. 模型矩阵 M

模型矩阵把顶点从几何自身的局部空间放入世界或 render-local 空间。常见分解为：
$$M=TRSM=TRS$$ M=TRS

对列向量意味着：先缩放 S，再旋转 R，最后平移 T。

地图瓦片常有两级变换：

1. 构建阶段把 MVT (u,v)/extent 转成瓦片局部平面；
2. 实例矩阵把瓦片局部平面放到当前 wrap 和 render origin 下。

若顶点已经在 Worker 中构建成 tile-local typed arrays，改变相机或 wrap 时不必重写所有顶点；更新实例/统一变量即可。这个分工会在渲染章节展开。

4. 观察矩阵 V

相机在世界中也有一个变换 C，描述相机位置和朝向。要从世界坐标改写成"相机眼中"的坐标，使用其逆矩阵：
$$V=C-1V=C^\{-1\}$$ V=C−1

直觉上，如果相机向东移动 +100，世界在相机坐标中就向西移动 −100。

Three.js 中：

• camera.matrixWorld 对应相机变换 C；
• camera.matrixWorldInverse 对应观察矩阵 V；
• camera.updateMatrixWorld() 后二者才与当前位置、旋转一致。

地图相机通常还带 bearing（绕上轴旋转）和 pitch（从俯视向地平线倾斜）。它们应体现在相机变换/观察矩阵中，而不是逐瓦片修改几何。

5. 投影矩阵 P

透视投影要表达"距离越远，看起来越小"。这是齐次坐标真正超过普通仿射矩阵的地方：投影矩阵把相机空间深度编码进输出 w_c，随后统一做除法。

设相机空间点经过投影得到：
$$pc=Ppv=$$ xc yc zc wc p_c=Pp_v= \begin{bmatrix}x_c\\y_c\\z_c\\w_c\end{bmatrix} pc=Ppv= xcyczcwc

这里的下标 c 表示 clip。GPU 随后计算：
$$pndc\; =$$ xc/wc yc/wc zc/wc p_{ndc}= \begin{bmatrix} x_c/w_c\\ y_c/w_c\\ z_c/w_c \end{bmatrix} pndc= xc/wcyc/wczc/wc

这一步称为透视除法。若一个点离相机更远，典型透视矩阵会令 |w_c| 更大，于是 NDC x/y 更接近中心。

注 ：本文讨论以 WebGL / OpenGL 规范为准，其 NDC Z 轴范围为 $$−1,1-1, 1 −1,1；若在 WebGPU 渲染后端运行，NDC Z 轴范围则为 $$0,10, 1 0,1。

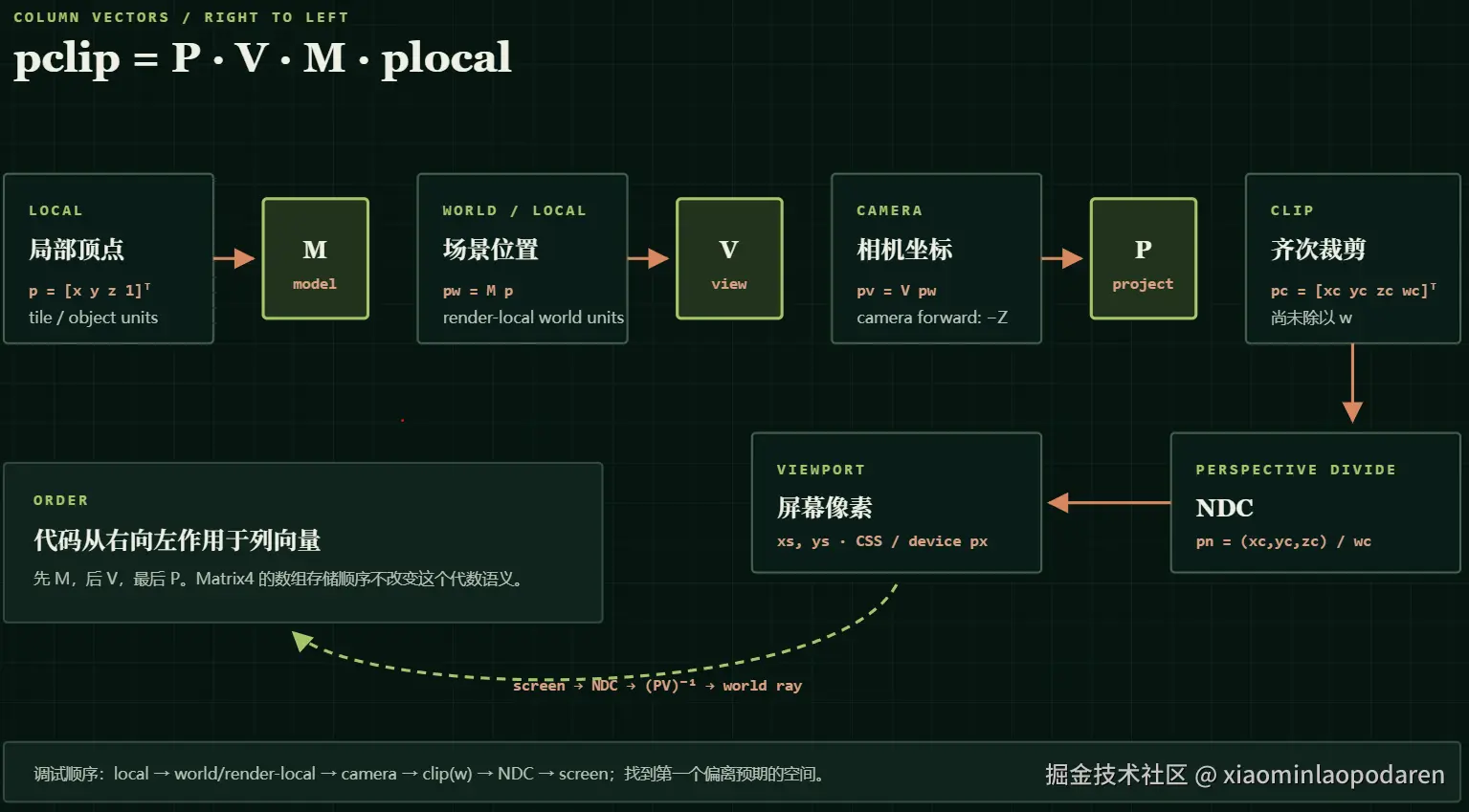

6. 完整变换链

局部顶点 p_local 到裁剪坐标：
$$pclip\; =P\hspace{0.17em}V\hspace{0.17em}M\hspace{0.17em}\; plocal\; \backslash boxed\{p\_\{clip\}=P\backslash ,V\backslash ,M\backslash ,p\_\{local\}\}$$ pclip=PVMplocal

在 Three.js / GLSL 中常见写法：

gl_Position = projectionMatrix
  * modelViewMatrix
  * vec4(position, 1.0);

其中：
$$modelViewMatrix=V\hspace{0.17em}MmodelViewMatrix=V\backslash ,M$$ modelViewMatrix=VM

不要改成 MVP 的字符串顺序去机械拼乘法。对列向量，代码从右向左执行；Three.js 已提供正确的 modelViewMatrix 和 projectionMatrix。

7. NDC 到屏幕像素

设透视除法后为 (x_n,y_n,z_n)，画布设备像素宽高为 (W,H)：
$$xs=\; xn+1\; 2\; W\; x\_s=\backslash frac\{x\_n+1\}\{2\}W$$ xs=2xn+1W
$$ys=\; 1-yn\; 2\; H\; y\_s=\backslash frac\{1-y\_n\}\{2\}H$$ ys=21−ynH

第二式中的 1-y_n 把 NDC 向上的 y 翻为 DOM/画布向下的 y。

若 CSS 大小为 W_css×H_css，设备像素比为 dpr：
$$W=\; Wcss\; \cdot dpr,H=\; Hcss\; \cdot dpr\; W=W\_\{css\}\backslash cdot\; dpr,\backslash qquad\; H=H\_\{css\}\backslash cdot\; dpr$$ W=Wcss⋅dpr,H=Hcss⋅dpr

交互事件通常给 CSS 像素，而渲染缓冲区使用设备像素。把二者混用会让高 DPI 屏幕上的拾取偏移一个 dpr 倍数。

8. 逆变换与反投影

屏幕拾取和视口地面覆盖需要反向走变换链。先把 CSS 屏幕点转为 NDC：
$$xn=2\; xsW\; -1,yn=1-2\; ysH\; x\_n=2\backslash frac\{x\_s\}\{W\}-1,\; \backslash qquad\; y\_n=1-2\backslash frac\{y\_s\}\{H\}$$ xn=2Wxs−1,yn=1−2Hys

构建 NDC 空间下的齐次点 $pndc\; =$ xn yn zn 1 T p_{ndc} = \begin{bmatrix}x_n & y_n & z_n & 1\end{bmatrix}^T pndc=xnynzn1T，乘逆矩阵得到世界空间齐次坐标：
$$pworld\_h\; =(PVM)-1\; pndc\; p\_\{world\backslash$$h}=(PVM)^{-1}p{ndc} pworld_h=(PVM)−1pndc

逆变换结果仍是齐次坐标，必须再次除以其第四分量 $ww$ w 才能还原为真实的 3D 世界坐标：
$$pworld\; =$$ xwh / wwh ywh / wwh zwh / wwh p_{world}= \begin{bmatrix} x_{wh}/w_{wh}\\ y_{wh}/w_{wh}\\ z_{wh}/w_{wh} \end{bmatrix} pworld= xwh/wwhywh/wwhzwh/wwh

分别选取近平面（如 $zn=-1\; z\_n\; =\; -1$ zn=−1）与远平面（如 $zn=1\; z\_n\; =\; 1$ zn=1）求出两个世界点，即可定义一条屏幕拾取射线，再与地图平面求交。

矩阵只有在可逆时才能这样使用。零缩放会让模型矩阵奇异；near≤0、near=far 或非法相机参数会破坏投影矩阵。公共相机接口应先拒绝这些状态，而不是等逆矩阵产生 NaN。

9. 变换顺序的反例

取二维简化点 p=(1,0)：

• 先绕原点旋转 90°，再向 x 平移 10，结果是 (10,1)；
• 先平移到 (11,0)，再旋转，结果是 (0,11)。

二者矩阵分别为 TR 与 RT，显然不相等：
$$TR\ne RTTR\backslash ne\; RT$$ TR=RT

地图中的典型后果是：若先把瓦片移到巨大世界坐标，再绕错误原点旋转 bearing，瓦片会围绕世界原点公转；正确做法是由相机观察矩阵统一旋转视图，或围绕明确的局部锚点构造模型矩阵。

10. 调试矩阵管线的顺序

当画面为空、翻转或漂移时，按以下顺序观察：

1. 原始顶点属于哪个空间，w 应为 0 还是 1；
2. 模型矩阵后的位置是否在预期 render-local 范围；
3. 相机空间中的点是否位于相机前方；
4. clip w 是否有限且不接近 0；
5. 除法后的 NDC 是否落入 [−1,1]；
6. viewport 使用的是 CSS 还是设备像素。

不要一开始就同时调整相机、几何和矩阵顺序。逐空间打印一个已知点，才能定位是哪一个边界首次偏离。

下一章会把这条矩阵链放进地图相机，进一步推导透视参数和"屏幕角点如何落到地面"。

---
