RFSoC高速采集卡设计项目：一块板卡串联综合优化5大核心技术

综合优化与时序收敛系列 · 项目实战篇

引子：为什么用这块板卡做实战

RFSoC（Zynq UltraScale+ RFSoC）单芯片集成RF-ADC/DAC + FPGA + ARM，省掉外置ADC的JESD204B链路，延迟更低。

但代价是复杂度激增：6个异步时钟域、固定位置硬核、DDR4-2400、PCIe Gen4 SerDes全部挤在一块板子上。

本文以设计板卡为载体，把综合优化系列前5篇的知识串成一次完整的技术决策过程------每一章讲一个知识点在真实架构里怎么用、哪里会踩常见的坑、约束怎么写。

一、CDC跨时钟域：PS↔PL↔RFDC↔PCIe↔DDR

1.1 时钟域清单

RFSoC平台上的时钟域：

PS APU (Cortex-A53) → 1.2GHz

PS RPU (Cortex-R5) → 533MHz

PL rfdc_clk → RFDC采样时钟域（来自外部时钟芯片LMK04828或内部PLL，频率可变）

PL ddr4_clk → DDR4控制器时钟（1200MHz DFI）

PL pcie_clk → PCIe Gen4用户时钟（250MHz）

PL user_clk → 用户逻辑时钟（200~300MHz可选）

6个时钟域，全部异步。

1.2 需要跨时钟的数据流及CDC方案

数据流	频率关系	CDC方案	约束要点
RPU → RFDC配置	异步	XPM异步握手	set_clock_groups -asynchronous
RFDC → 用户逻辑	同源优选	同频布局消除CDC	RFDC输出时钟驱动后级
用户逻辑 → PCIe DMA	非整数倍	异步FIFO（深度1024）	report_cdc 0个CRITICAL
用户逻辑 ↔ DDR4	异步	MIG硬核内部CDC	不需要用户写约束

1.3 两个坑

坑1：PS-PL AXI总线漏掉异步约束

BD里手动连线时，Vivado有时不自动插入PS↔PL的时钟域约束。

检查：report_cdc -details -file cdc_report.txt，看PS-PL边界有没有UN_CONSTRAINED。

坑2：RFDC时钟频率在硬件调试时改了，工程约束没同步

RFDC采样时钟来自外部时钟芯片（LMK04828），硬件改频率时，XDC文件必须同步改。

做法：时钟频率参数化，放在独立的clk_params.tcl里，硬件改频率只改这一个文件。

📌 本文应用点对应系列第1篇：《CDC跨时钟域避坑》PS↔PL↔RFDC↔DDR↔PCIe的五域交互，是CDC知识的完整演练场。

二、MCP多周期路径：RFDC AXI-Stream的非连续有效数据

2.1 问题本质

RFDC的AXI4-Stream接口，TVALID不是每个周期都断言------内部FIFO的空满状态导致有效数据间歇出现。

Vivado按单周期路径优化这些路径，会浪费布线资源。

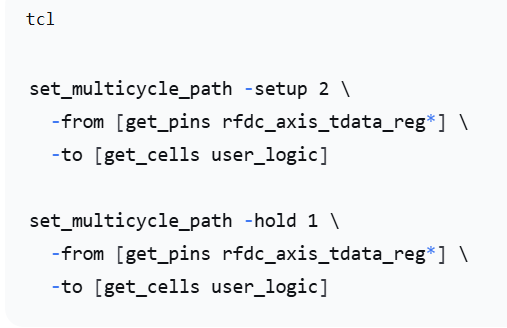

2.2 MCP约束写法

2.3 PCIe接口的MCP陷阱

PCIe AXI4-Stream的TREADY是目标端信号，源端无法预测，不能把MCP约束依赖在TREADY上。

正确做法：用户逻辑内部加一级注册，把接口路径变成源同步，再对注册后的路径设MCP。

📌 本文应用点对应系列第2篇：《MCP多周期路径约束实战》RFDC数据流和PCIe接口是两个最典型的MCP应用场景，约束写错会导致功能错误（不只是时序问题）。

三、IO时序UltraScale避坑：三类Bank同时上阵

3.1 RFSoC的三类IO Bank

Bank类型	用途	IO速度上限	注意事项
RF Bank	ADC/DAC模拟前端	不适用数字IO时序	SYSREF必须放在指定引脚
HP Bank	DDR4接口	2400Mbps	VCCO=1.2V，内部VREF
HR Bank	通用IO（SMA等）	DDR3-1066	需要声明INTERNAL_VREF

3.2 HP Bank（DDR4）的IO时序问题

PCB布局缺陷导致的问题，在IO时序层面表现为PHY训练失败。

现象：QSGATE训练失败，DGSL=31（上限），DQSGD=68-72 taps，无法通过校准。

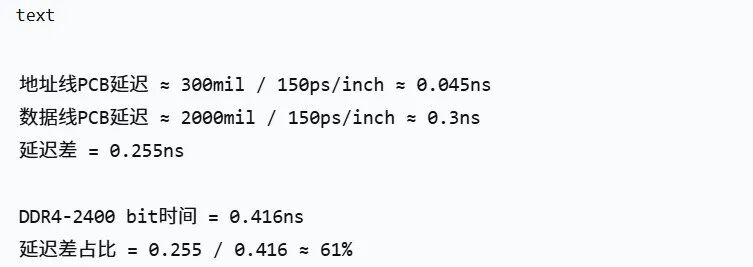

根因分析：

DDR4-2400的1个UI（bit时间）为0.416ns，PHY的QSGATE训练窗口通常为±1UI左右。0.255ns的延迟差已接近整个UI的61%，这意味着DQS边沿已经漂移到了采样窗口的边缘附近，超出了PHY的可靠补偿范围。

→ 降频无法解决根因：PHY的QSGATE训练窗口的绝对值（以ps为单位）是硬件固定的，不随频率变化。降频虽然让UI变大了，但PHY搜索DQS的物理窗口宽度并没有变，0.255ns的延迟差仍然超出了PHY硬件的搜索能力范围。

解决方向：

MIG配置里手动调整Write Leveling参考点（部分板卡能通过，部分不能，工艺偏差导致）
改PCB，把数据线从2000mil缩短到接近地址线的长度（约800mil），使两者长度差≤500mil，满足UG583的组间等长要求。

3.3 HR Bank的INTERNAL_VREF

set_property INTERNAL_VREF 0.6 $get_iobanks 65$

UltraScale+的HR Bank支持内部VREF，但必须在约束里声明，否则默认用外部VREF，而PCB上如果没接，IO电平会全错。

3.4 PCIe Gen4的眼图与SSN（同步开关噪声）

PCIe Gen4 SerDes速率16 GT/s，眼图很小。IBERT扫描发现RF ADC采样时眼图缩小------RF ADC的高频开关噪声耦合到SerDes电源。

检查：report_ssn -file ssn_report.txt，SSN超100mV的Bank需要加强电源滤波。

📌 本文应用点对应系列第3篇：《IO时序UltraScale避坑》HP Bank的DDR4 PHY训练失败、HR Bank的VREF、PCIe SerDes的SSN，三篇知识点全部在RFSoC上集齐。

四、物理优化与布局约束：固定硬核的Pblock规划

4.1 RFSoC硬核位置固定，PCB和FPGA布局必须协同

硬核	芯片位置	对PCB的影响
RF-ADC/DAC Tile	芯片左右两侧	RF输入走线必须短
DDR4控制器硬核	靠近HP Bank	DDR4颗粒必须放在HP Bank附近
PCIe Gen4硬核	芯片底部	PCIe差分对必须从底部引出
PS硬核（ARM）	芯片中央	PS-PL AXI布线已固定

结论：PCB布局阶段就必须让FPGA工程师参与，否则后期无法优化。

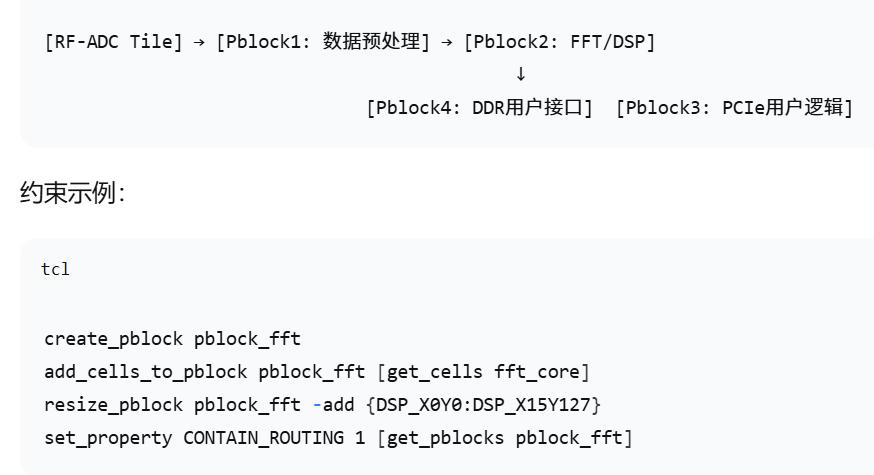

4.2 Pblock划分方案

注：该属性在Vivado 2020.1及以上版本中可用，具体效果因器件而异

4.3 布局优化效果

阶段	WNS
无布局约束	-1.2 ns
加Pblock	+0.15 ns
加phys_opt_design	+0.38 ns
策略调整 + 增量编译	+0.05 ns

教训：WNS=+0.05ns不够，量产必须>0.3ns。

4.4 DDR4用户接口的布局

DDR4硬核位置固定，但用户接口逻辑（AXI Slave、FIFO）是软逻辑，可以约束位置。

做法：把DDR4用户接口逻辑锁定在HP Bank附近的SLICE，减少AXI时序路径的布线延迟。

📌 本文应用点对应系列第4篇：《物理优化与布局约束》RFSoC的固定硬核布局约束、Pblock规划、SSN分析、DDR4接口布局审查，全部在第4篇的知识范围内。

五、综合策略与策略引擎：大工程编译时间控制

5.1 OOC综合的正确用法

RFDC、DDR4 MIG、PCIe DMA这三个IP都支持OOC综合。

坑：OOC综合时用的时钟频率是IP默认的，如果顶层实际频率更高，IP内部路径可能不收敛。

正确做法：修改IP的OOC XDC，把时钟频率设到项目实际使用的最高值。

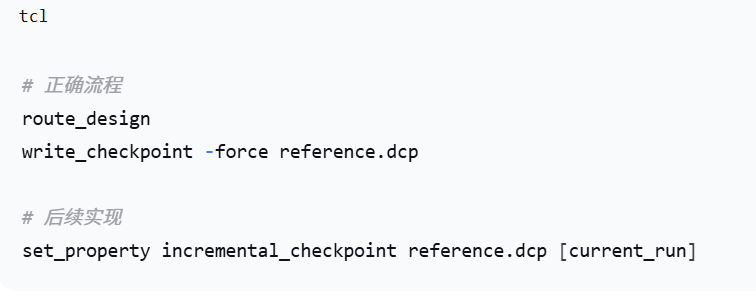

5.2 增量编译

大工程每次完整实现40分钟，增量编译降到8分钟。

关键：参考DCP必须是route_design之后的，不能只用综合后的DCP（没有布局信息）。

5.3 策略选择记录

迭代	策略	WNS	说明
1	Performance_Explore	-1.2ns	找出关键路径
2	Timing_Congestion_Effort	-0.3ns	congestion缓解
3	Performance_Explore + Pblock	+0.05ns	勉强收敛
4	收紧关键路径例外约束	+0.15ns	逐步改善

结论：没有万能策略，每轮迭代根据上轮的report_timing_summary决定下一轮策略。

📌 本文应用点对应系列第5篇：《综合策略与策略引擎》OOC综合、增量编译、策略选择，这三个知识点在RFSoC大工程上全部用到。

六、设计决策复盘

6.1 时序状态（最终）

时钟域	频率	WNS	评价
RFDC AXI-Stream	1GHz	+0.12 ns	余量偏小，需监控温度漂移
用户FFT	250MHz	+0.15 ns	关键，约束需收紧
DDR4控制器（DFI）	1200MHz	+0.08 ns	受PCB布局影响，余量不足
PCIe用户逻辑	250MHz	+0.35 ns	安全

6.2 决策评价

决策	评价	说明
选RFSoC架构	✅	低延迟优势明显，但时钟域复杂度被低估
DDR4 PCB布局（地址/数据线差1700mil）	❌	PHY训练失败根因，降频解决不了
OOC综合 + 增量编译	✅	编译时间减少60%
Pblock手动规划	✅	WNS改善0.5ns
时钟方案未早期统一规划	⚠️	CDC数量超预期，应早期做时钟方案评审

6.3 重做会改的地方

PCB布局阶段让FPGA工程师参与，DDR4地址/数据线长度差<500mil
早期做时钟方案统一规划，减少不必要的异步时钟域
大工程框架先用预估约束跑一次完整实现，评估收敛性再细化
WNS目标预留0.3ns以上，不考虑"刚好收敛"的方案

FAQ

Q：RFSoC的RF-ADC可以直接取代外置ADC吗？

A：对通信/雷达应用可以（12位分辨率够用）。精密测量需要>16位时，仍需要外置ADC。

Q：CDC检查只用Vivado的report_cdc够吗？

A：小项目够。大项目建议配合Spyglass CDC，Vivado有时会漏掉跨时钟的复位信号。

Q：Pblock划多大合适？

A：先用report_utilization看模块资源占用，Pblock比实际占用大20%，留布线缓冲。

Q：DDR4 PHY训练失败，除了PCB布局还有哪些可能？

A：① VTT终端电阻不是50Ω；② VCCO不是1.2V±3%；③ 时钟jitter>100ps；④ MIG里CAS Latency设错（DDR4-2400应设CL=17）；⑤ ZQ校准电阻不是240Ω 1%精度；⑥ 温度太高。

Q：增量编译的参考DCP什么时候写？

A：跑完route_design再写。综合后的DCP没有布局信息，增量编译用不了。

Q：综合策略怎么选？

A：先看report_design_analysis -congestion。congestion分数<3用Timing_Congestion_Effort；>5用Performance_Explore。

⚠️ 注意事项

RFSoC的RF-ADC输入耦合方式（AC/DC）必须在PCB设计阶段确定。交流耦合会阻挡直流分量，影响脉冲信号的基线恢复，通常需配合基线恢复电路使用；直流耦合可支持直流/近直流信号，但需要额外的电平匹配和共模电压处理。两种方案各有适用场景，需根据信号特性选择。
PCIe Gen4参考时钟jitter必须<1 ps RMS，要选低jitter时钟芯片（如Si5345），不能用普通晶体振荡器。
DDR4的ZQ校准引脚必须接240Ω 1%精度电阻到地，用5%精度电阻会导致偶尔训练失败，极难排查。
DDR4 PCB布局的地址/数据线长度差必须<500mil。超过1000mil时PHY QSGATE训练必败，而且降频解决不了------根因是PCB延迟差导致的System Latency模型失配，降频不改变绝对延迟差。
IBERT眼图会随温度漂移，室温下眼高>200mV、眼宽>0.3UI还不够，高温（70°C）下必须复测。
增量编译的参考DCP必须是route_design之后的，综合后写DCP没有布局信息，增量编译无法使用。
RFSoC的PS跑Linux时，设备树必须正确描述PL时钟，否则Linux动态调频会把PL时钟搞乱，导致上电几分钟后时序失败（极难排查的间歇性问题）。
RFSoC的SSN问题比普通FPGA更严重，RF ADC的高频开关噪声会通过电源耦合到SerDes。必须用report_ssn检查每个Bank，超标者加强电源滤波。
MIG的OOC综合约束必须手动更新到项目实际频率，否则IP在OOC时按默认频率综合，顶层跑更高频率时IP内部路径不收敛。
report_cdc的UN_CONSTRAINED警告不能忽略，PS-PL边界是重灾区，BD手动连线时Vivado不一定自动插入异步约束。

系列总结：6篇文章知识全映射

系列篇目	在RFSoC项目中的应用点
第1篇：CDC跨时钟域	PS↔PL↔RFDC↔DDR↔PCIe，5个异步域，XPM_FIFO_ASYNC + 时钟组约束
第2篇：MCP多周期路径	RFDC AXI-Stream非连续数据、PCIe接口MCP陷阱
第3篇：IO时序UltraScale避坑	HP Bank(DDR4 PHY失败) + HR Bank(VREF) + PCIe(SSN/眼图)
第4篇：物理优化与布局约束	RFSoC固定硬核Pblock规划 + DDR4接口布局 + SSN分析
第5篇：综合策略与策略引擎	OOC综合频率配置 + 增量编译 + 策略迭代
