常识铺垫：MCU 眼中的世界

在深入 GPIO 的寄存器配置之前，我们需要先达成一个共识：单片机（MCU）是如何理解这个世界的？

归根结底，我们现实生活中的信息，只分为两类：

1. 数字信息（状态有限）

这类信息是可以量化的，通常只有"有"或"无"、"开"或"关"两种确定的状态。

生活案例：电梯门关好没？汽车安全带系好没？共享单车锁好没？手机静音没？门铃被按下了没？
特点：非 0 即 1，逻辑清晰，没有中间地带。

2. 模拟信息（连续可变）

这类信息是连续变化的，随时间推移可以取无穷多个数值。

生活案例：洗澡水的冷热程度、手机剩余电量的百分比、奶茶店背景音乐的音量大小、早高峰地铁的拥挤程度、骑自行车的速度快慢、吹风机的风力档位。
特点：平滑过渡，丰富细腻，但也更复杂。

为什么 MCU 都要学？

随着信息时代的到来，计算机和单片机层出不穷。但请记住，这些设备归根结底是为人服务的。

为了给你提供打车服务，它必须获取你的位置（模拟/数字混合）；
为了给你做健康检查，它必须获取你的体温和心跳（模拟信号）；
为了自动调节室温，空调必须感知房间温度（模拟信号）。

为了处理这两类截然不同的信息，硬件工程师和科学家们发明了复杂的电路，高校也因此开设了两门著名的"天书"课程------《数字电路》和《模拟电路》。开设这两门课程的原因，就是教我们在计算机世界里，如何处理人类世界的这两种信息。

虽然 MCU 最终需要处理模拟和数字两种信息，但在本章关于 GPIO 输入模式的探讨中，我们将暂时把复杂的模拟信息 放在一边，专注于数字信息的处理逻辑。

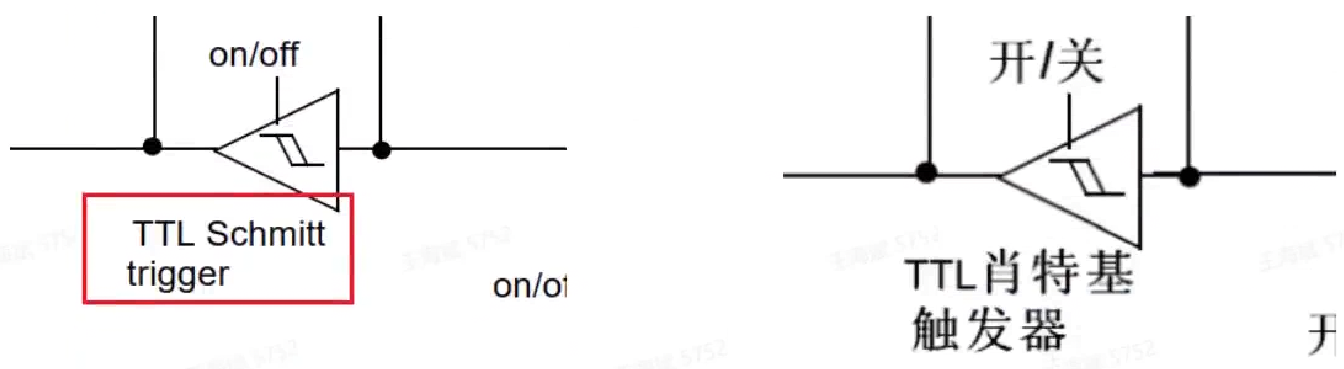

1.1 核心组件勘误：TTL 施密特触发器

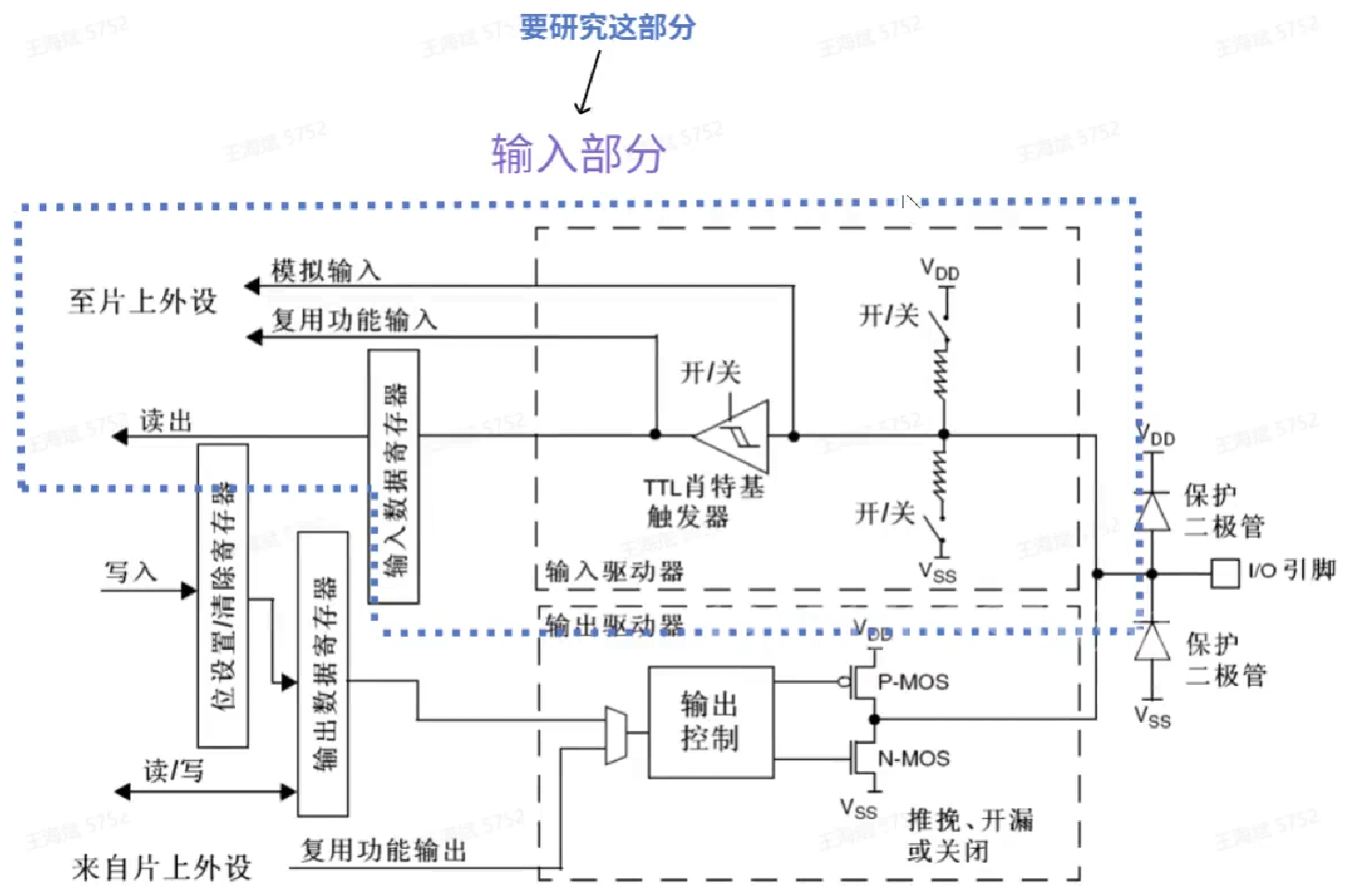

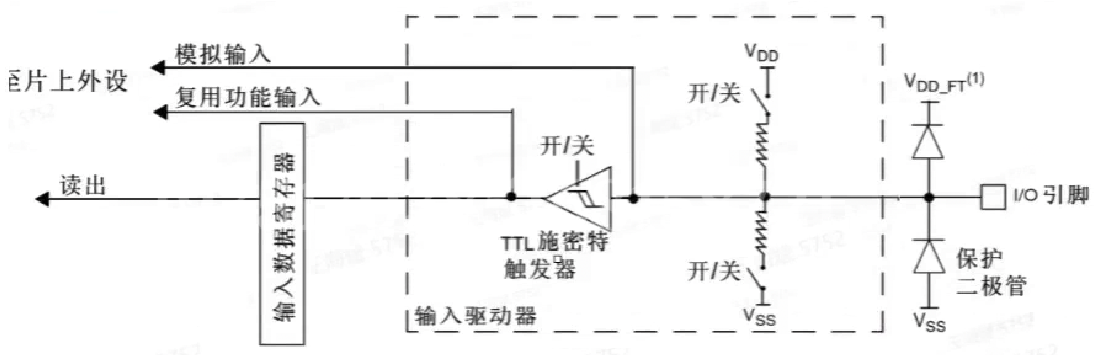

在之前分析 GPIO 输出模式时，已经搞定了输出电路的那一部分。现在，我们将视线转移到输入电路上。大家在看参考手册或者课件电路图时，会看到一个位于输入路径前端的三角形符号组件。请注意，这里有一个常见的翻译纰漏需要纠正：

错误翻译：在部分中文参考手册中，这个组件被翻译为"肖特基触发器"。
正确名称 ：在英文原版手册及标准电子学术语中，它被称为 TTL Schmitt Trigger ，即 TTL 施密特触发器。

"肖特基"通常指代二极管（Schottky Diode），而这里用于信号整形的绝对是"施密特触发器"。大家在阅读文档或编写代码注释时，请务必使用正确的术语，以免产生概念混淆。我们在后续的文章中也会统一更正为"施密特触发器"。

1.2 MCU 内部宏观架构与 GPIO 布局

要理解输入电路，不能只盯着一个引脚看，必须建立 MCU 内部的宏观视角。

1.2.1 GPIO 端口与引脚的层级关系

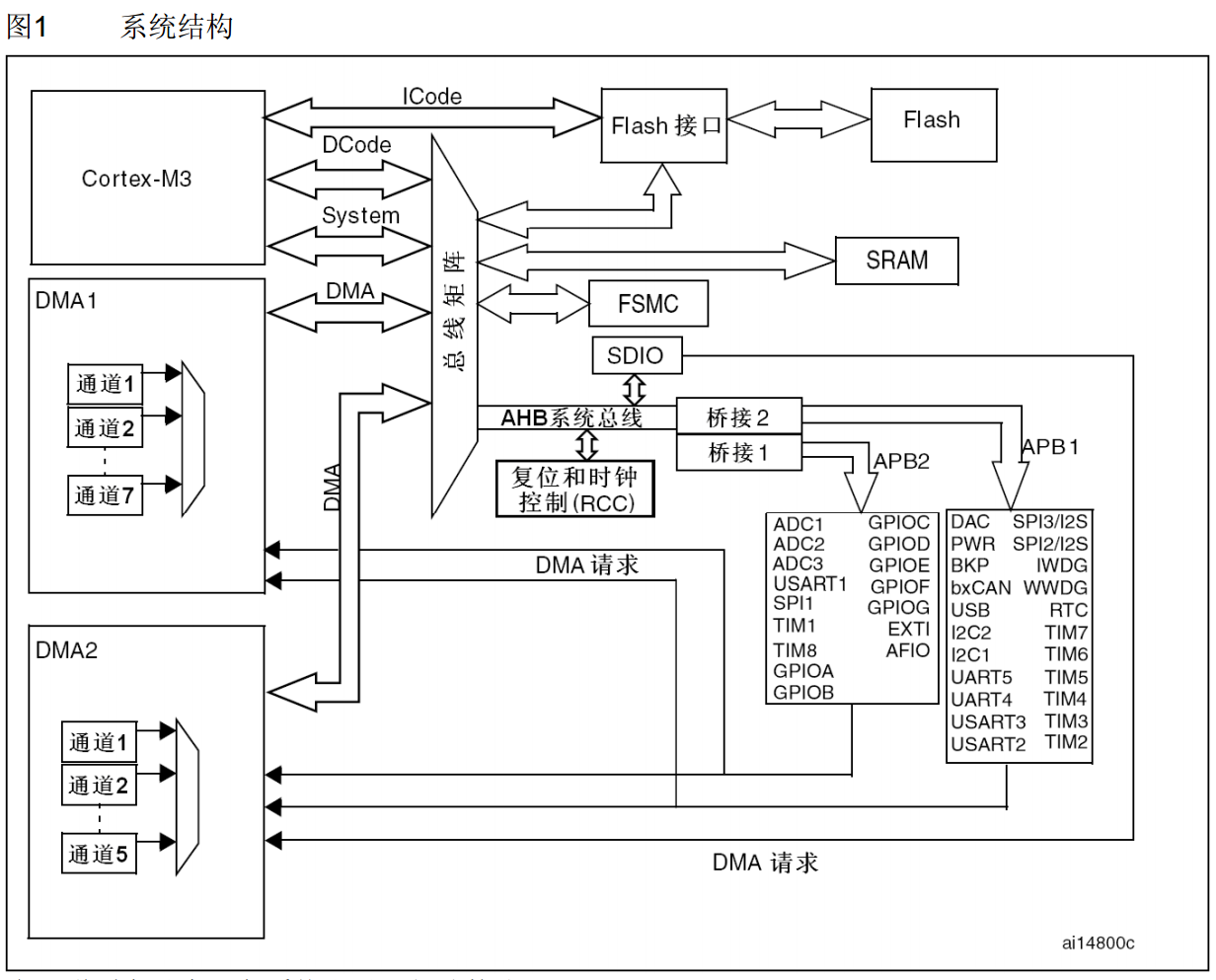

整个 MCU 内部通过 APB2 总线接入了各种各样的 GPIO 端口组。以 STM32 为例，通常包含 GPIOA、GPIOB 等多组端口（共 7 组）。

端口组：每一组（如 GPIOA）对应一组完全相同的寄存器配置。
引脚数量：每一个 GPIO 端口组包含 16 个引脚（Pin 0 - Pin 15）。
总规模 ：7 组 × 16 个 = 112 个 GPIO 引脚。

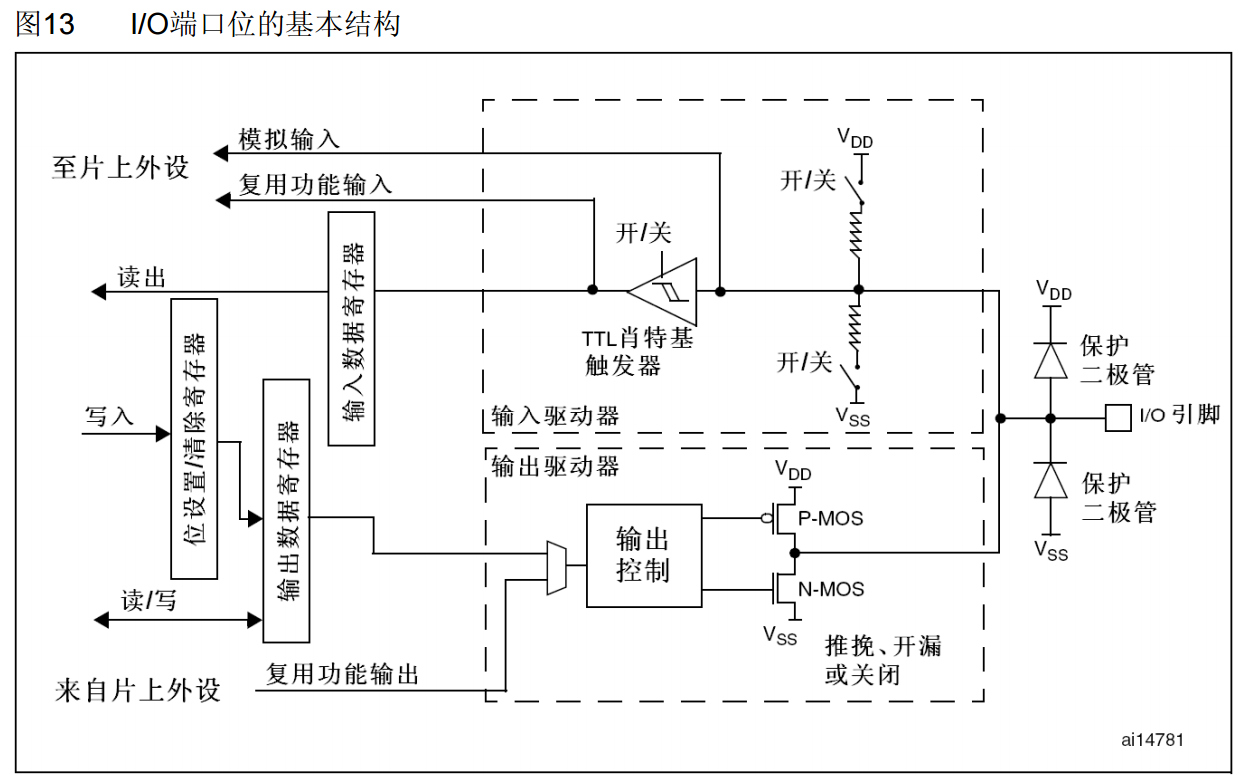

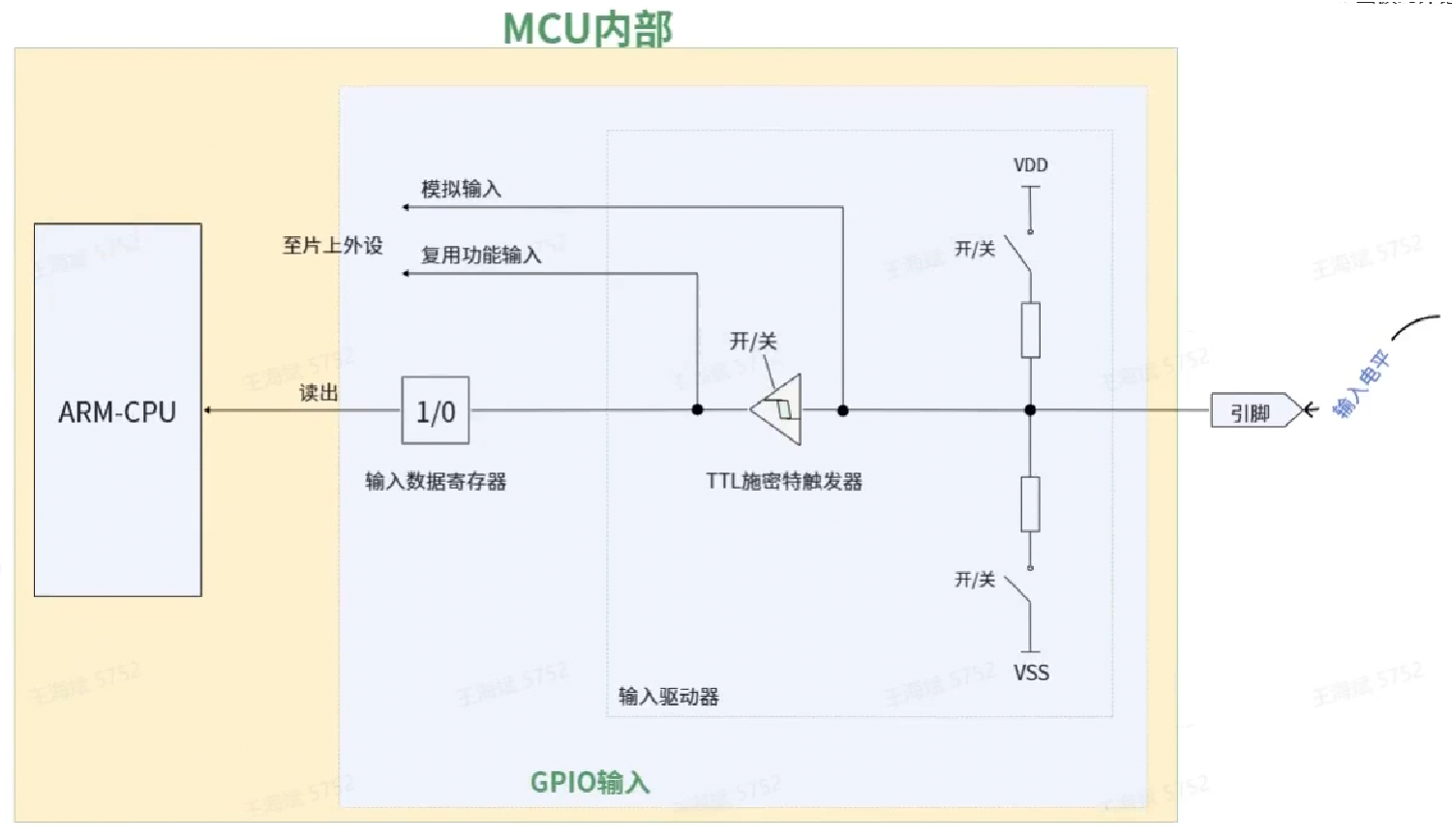

1.2.2 单个引脚背后的双重电路

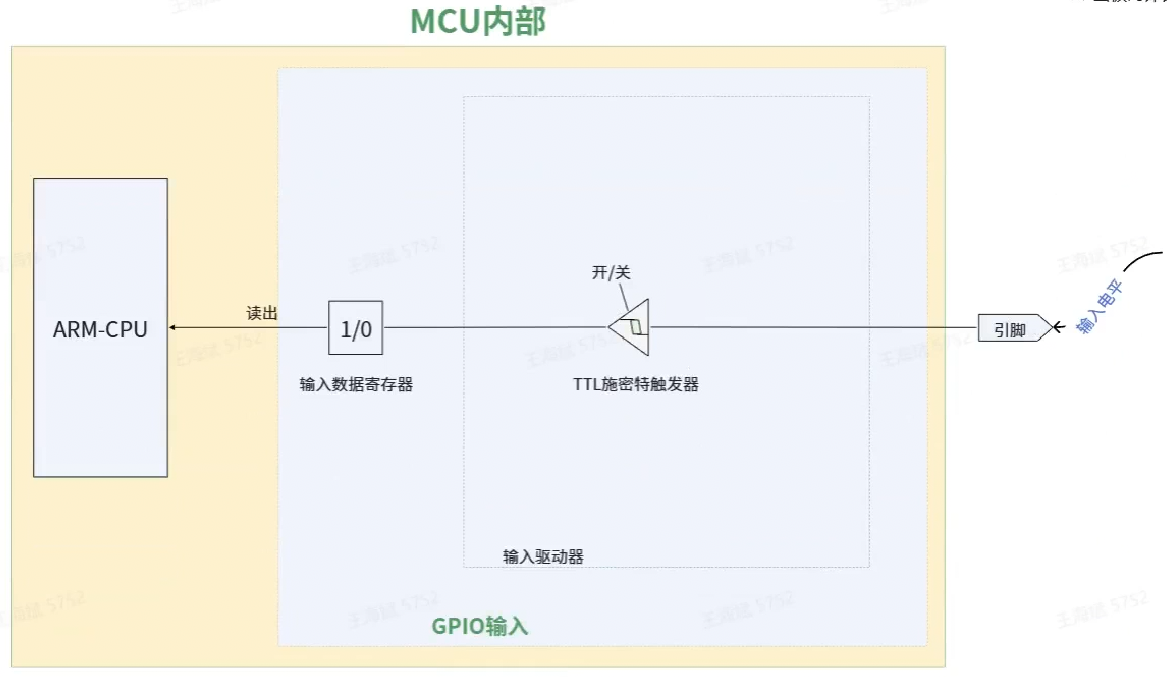

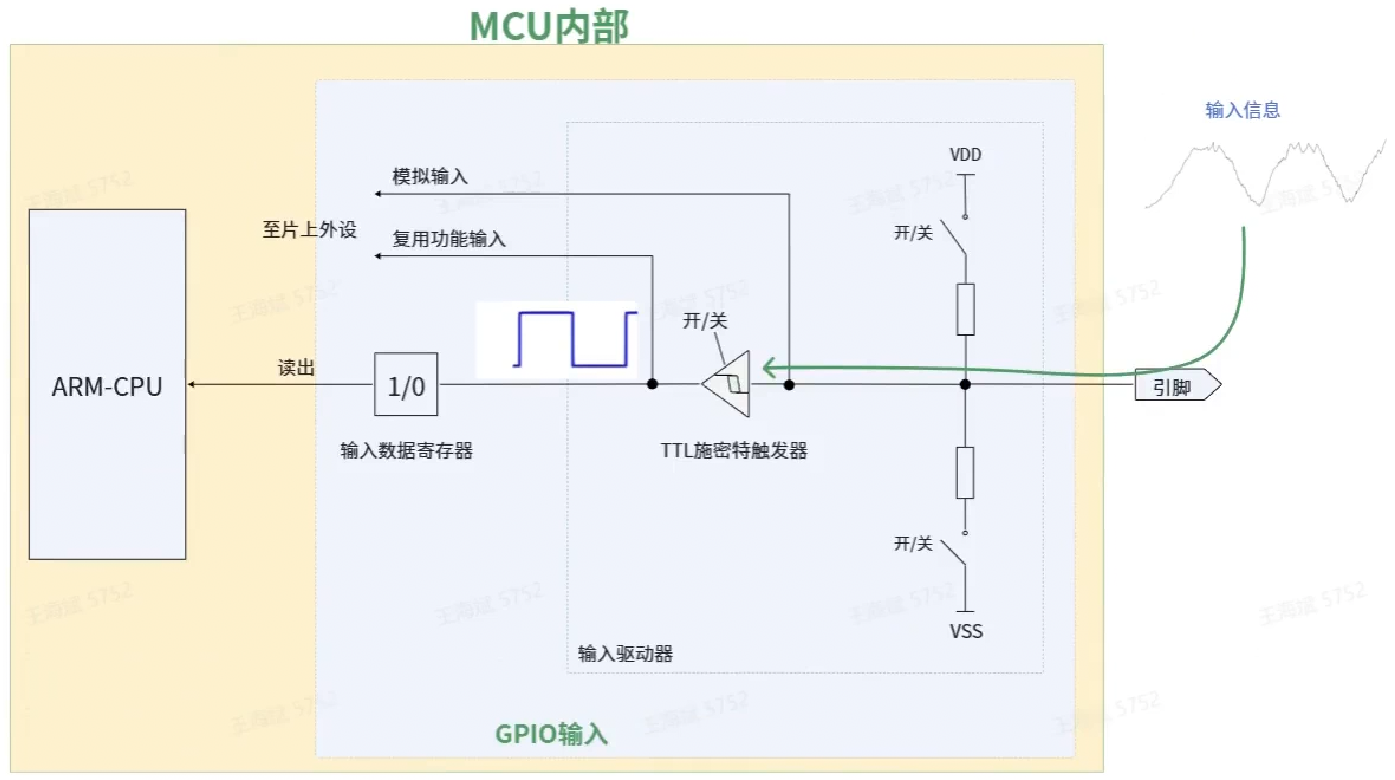

当我们把每一个引脚（例如 PA0）进行电路级展开时，你会发现每个引脚背后都挂载了两套独立的电路系统：

输入电路：负责采集外部信号。
输出电路：负责向外驱动信号。

这两套电路是互斥的，同一个引脚在同一时刻只能作为输入或输出中的一种模式工作。我们在研究输入模式时，会将下方的输出驱动部分（MOS管等）暂时忽略，专注于上方的输入通路。

1.3 施密特触发器的抗干扰原理

为什么数字输入信号非要经过施密特触发器？这是理解 GPIO 输入稳定性的核心。

1.3.1 现实信号的"不完美"

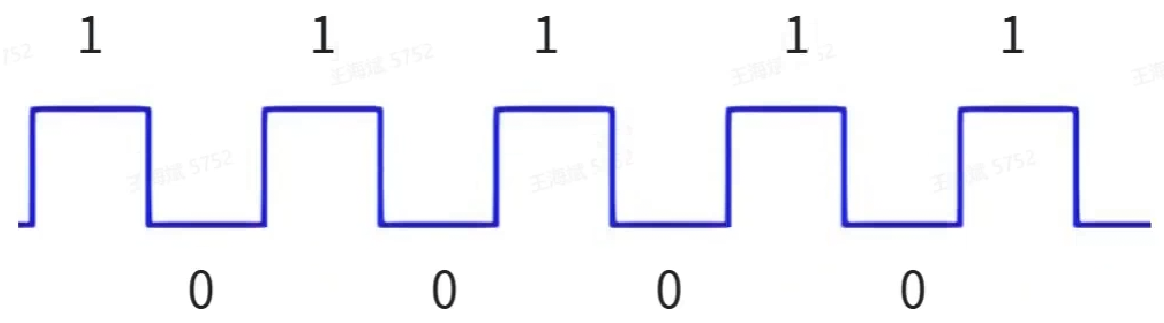

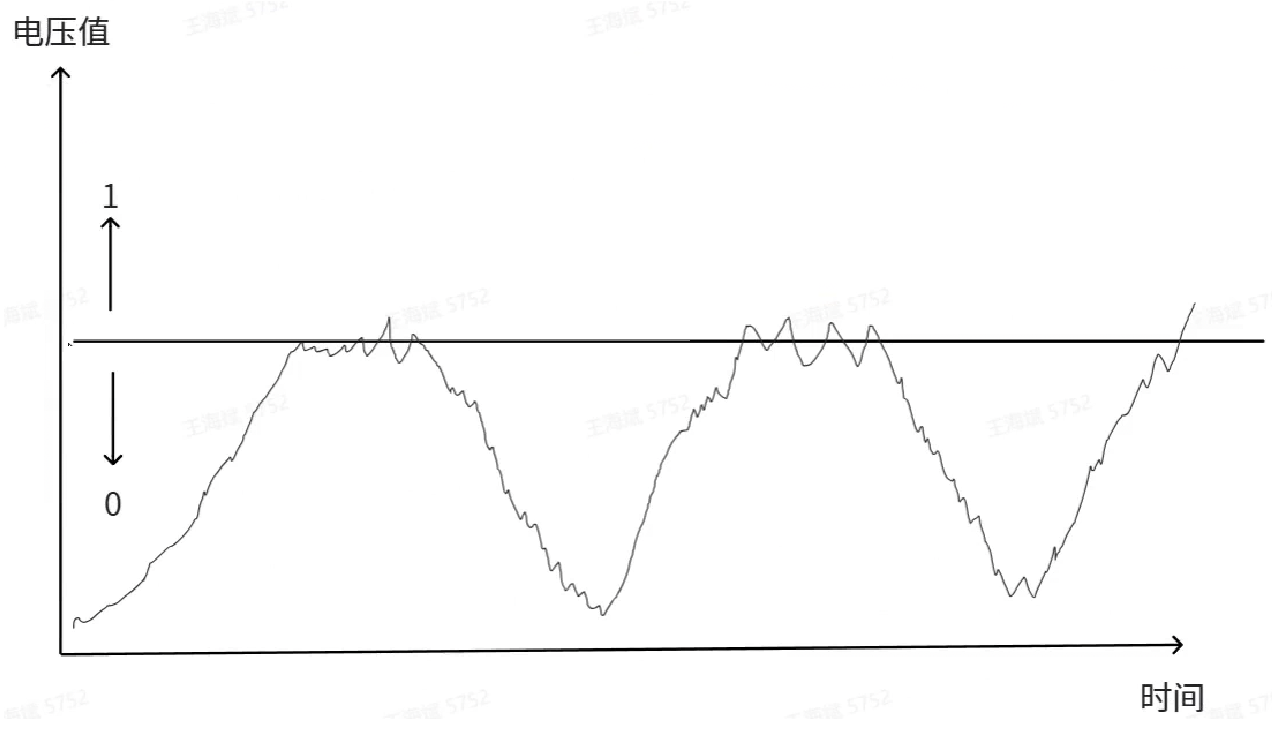

理想的数字信号应该是完美的方波：高电平就是稳定的 3.3V，低电平就是稳定的 0V，跳变瞬间完成。但在实际物理世界中，信号往往是"脏"的：

抖动与毛刺：由于电磁干扰或机械按键的抖动，信号线上会叠加高频噪声。
缓慢变化的斜坡 ：信号从低到高或从高到低的跳变往往不是垂直的，而是带有斜率的斜坡。

如果直接将这种带有噪声或斜坡的信号送入 CPU，CPU 可能会在临界电压附近频繁误判，导致读取到的数据在 0 和 1 之间疯狂跳变。

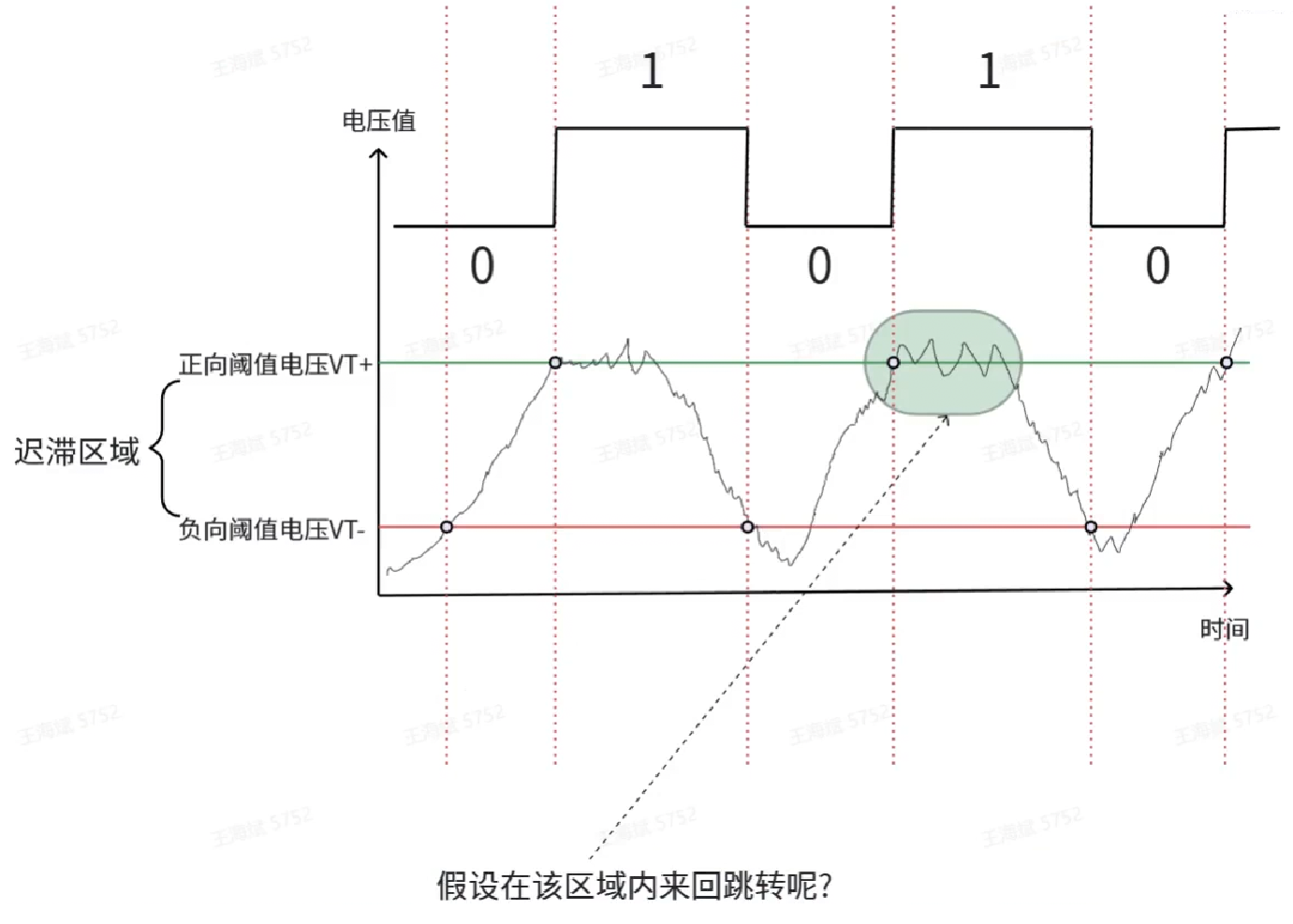

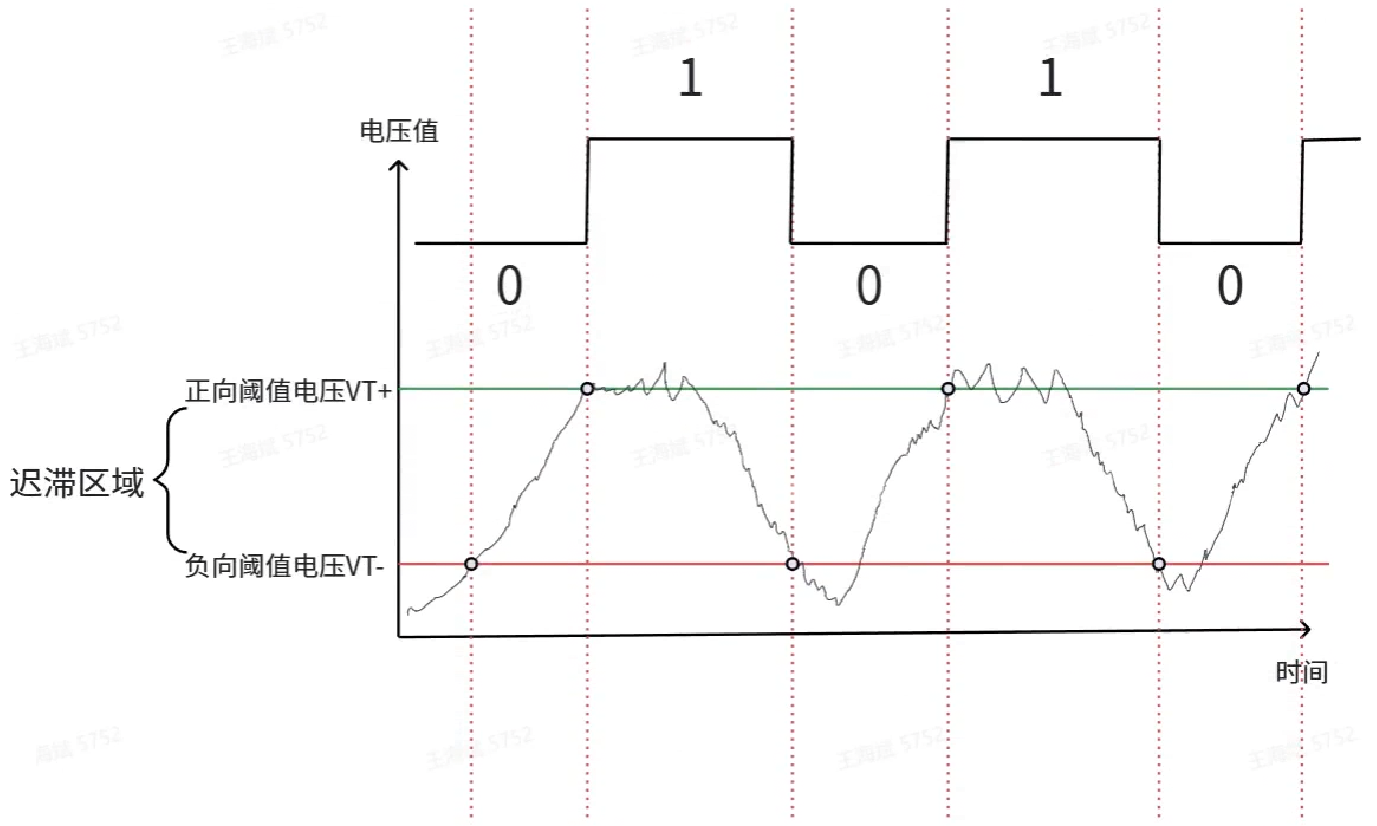

1.3.2 迟滞特性与双阈值机制

施密特触发器之所以能解决这个问题，是因为它具有迟滞特性。它内部设定了两个不同的阈值电压，而不是像普通比较器那样只有一个阈值：

正向阈值电压 ( V T + V_{T+} VT+)：当输入信号从低电平上升，必须超过这个较高的电压值，输出才会翻转为高电平（逻辑 1）。
负向阈值电压 ( V T − V_{T-} VT−)：当输入信号从高电平下降，必须低于这个较低的电压值，输出才会翻转为低电平（逻辑 0）。

这两个阈值之间的区域被称为迟滞区域 。

1.3.3 波形整形过程

让我们模拟一下信号处理过程：

上升阶段 ：外部输入一个带有噪声的斜坡信号。当电压爬升超过 V T + V_{T+} VT+ 时，施密特触发器输出瞬间跳变为高电平。此后，即使信号因为噪声回落了一点点，只要没跌破 V T + V_{T+} VT+，输出依然保持高电平。
下降阶段 ：当信号开始下降，即使跌破了 V T + V_{T+} VT+，输出也不会变。只有当电压继续下跌，击穿底部的 V T − V_{T-} VT− 时，输出才会瞬间跳变为低电平。
噪声免疫 ：假设信号在 V T + V_{T+} VT+ 和 V T − V_{T-} VT− 之间的迟滞区域内来回跳动（例如机械按键抖动），施密特触发器的输出状态是锁死不变 的。

通过这种机制，原本边缘模糊、充满毛刺的模拟波形，被"整形"成了边缘陡峭、干净利落的数字方波，确保了 ARM CPU 读取到的 IDR 寄存器数据是稳定可靠的。

二、四种 GPIO 输入模式详解

GPIO 的输入模式主要通过控制内部的上拉/下拉电阻开关来实现。根据外部电路的不同需求，我们可以配置为以下四种模式。

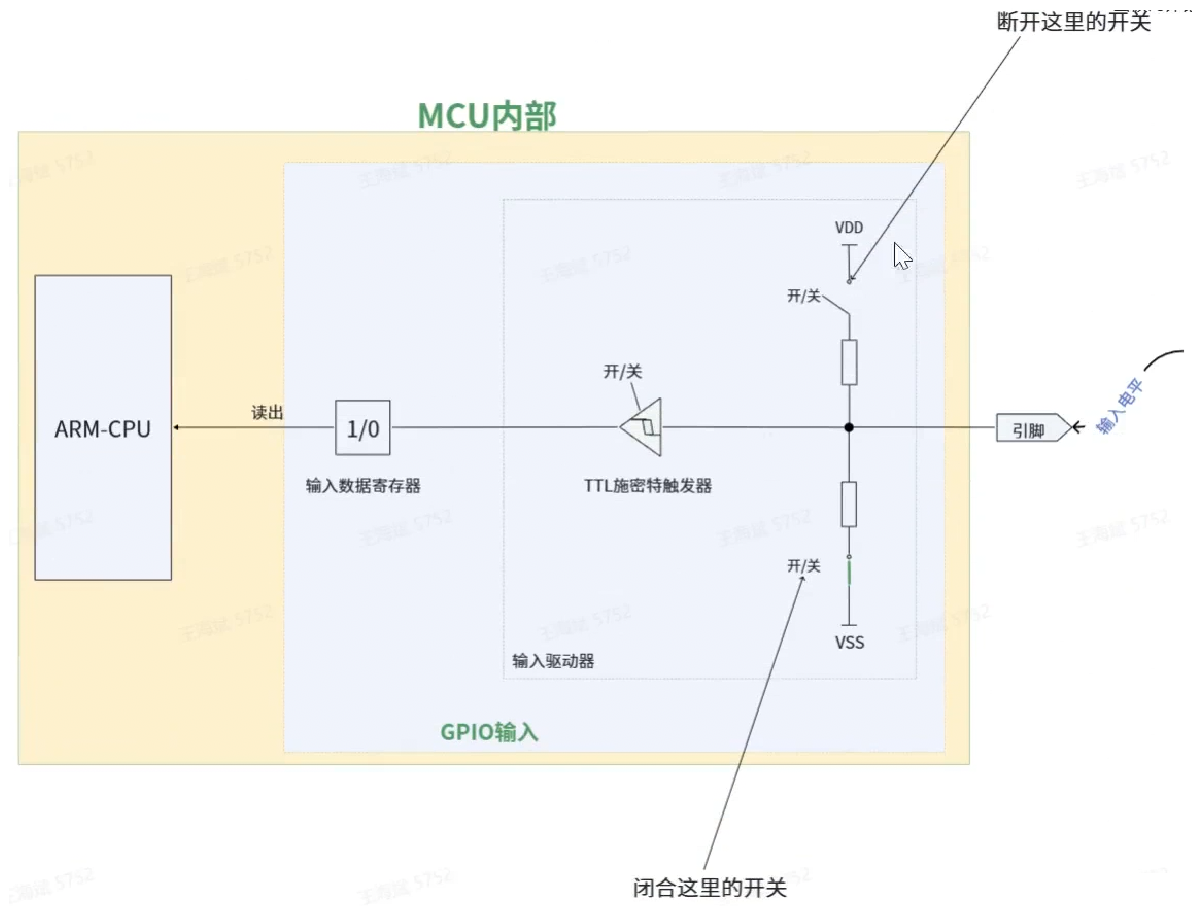

2.1 上拉输入模式

2.1.1 电路状态

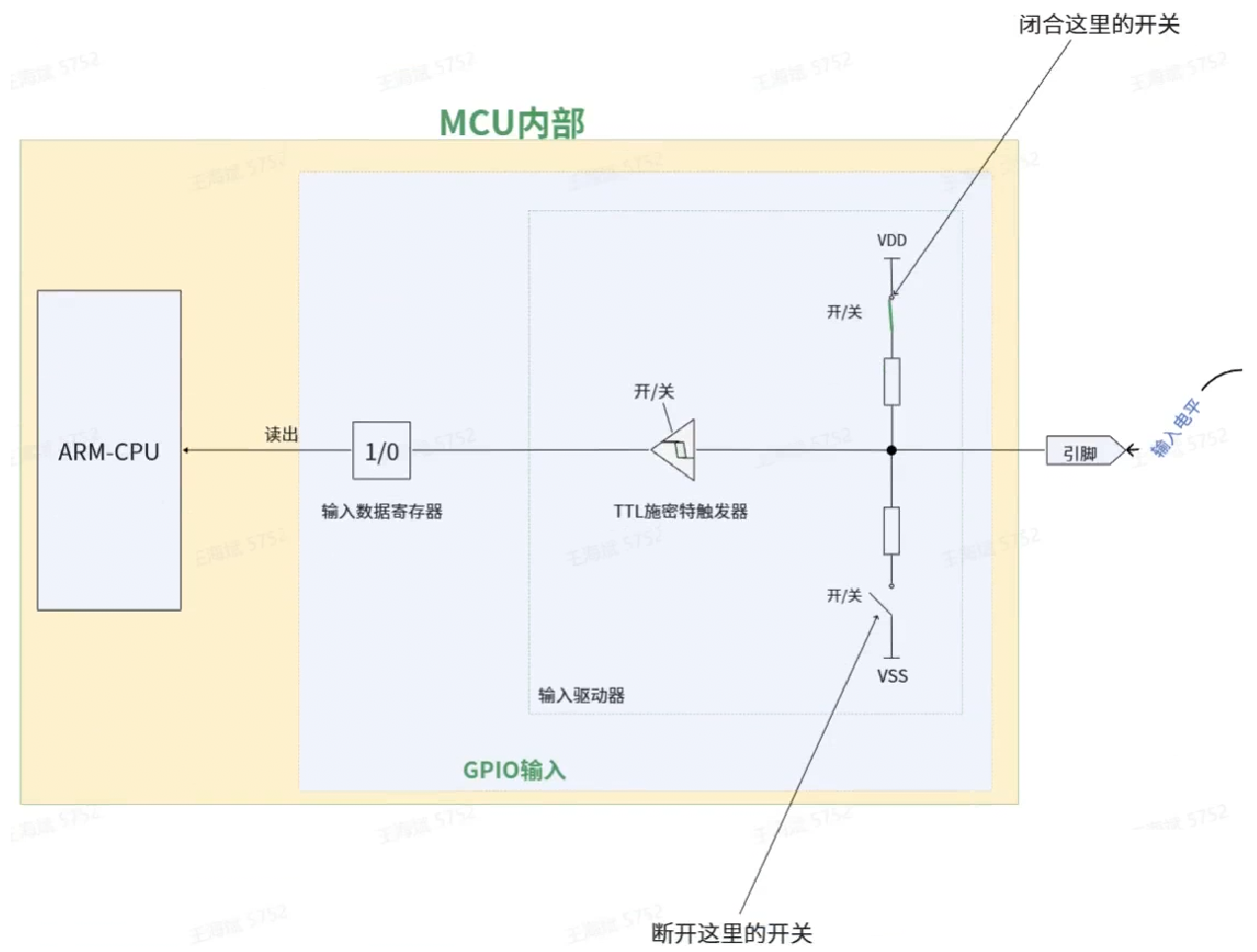

内部开关：闭合连接 VDD 的上拉开关，断开连接 VSS 的下拉开关。
等效电路 ：引脚通过一个内部电阻（通常 30kΩ-50kΩ）连接到电源正极（VDD）。

2.1.2 工作逻辑

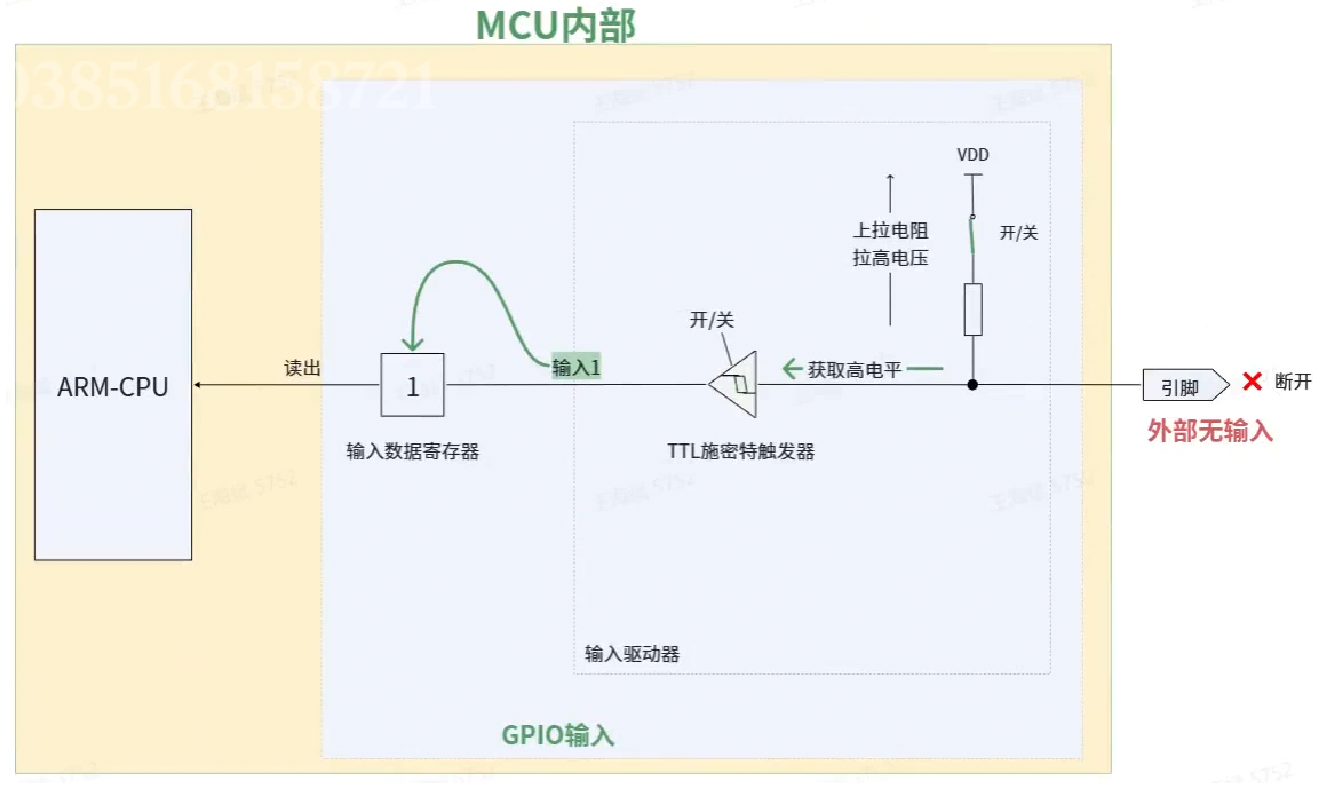

外部悬空时 ：由于内部上拉电阻的存在，引脚电平被默认拉高到 VDD。此时施密特触发器检测到高电平，输入数据寄存器（IDR）读出的值为 1 。这解决了引脚悬空导致电平不确定的问题。

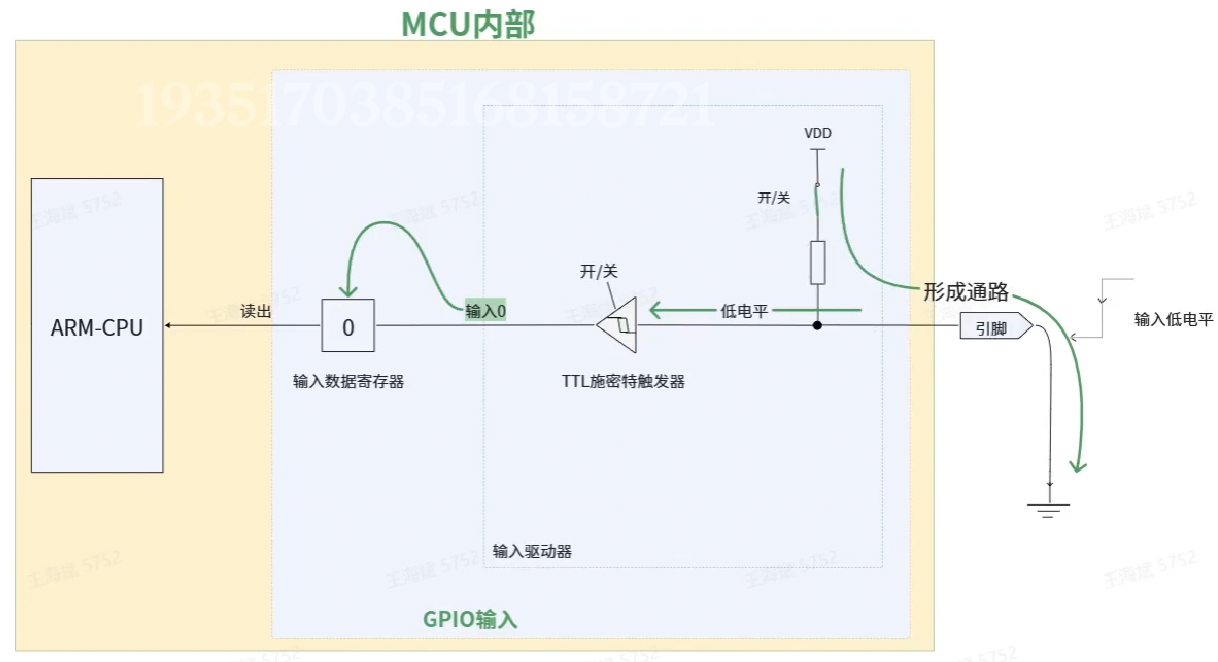

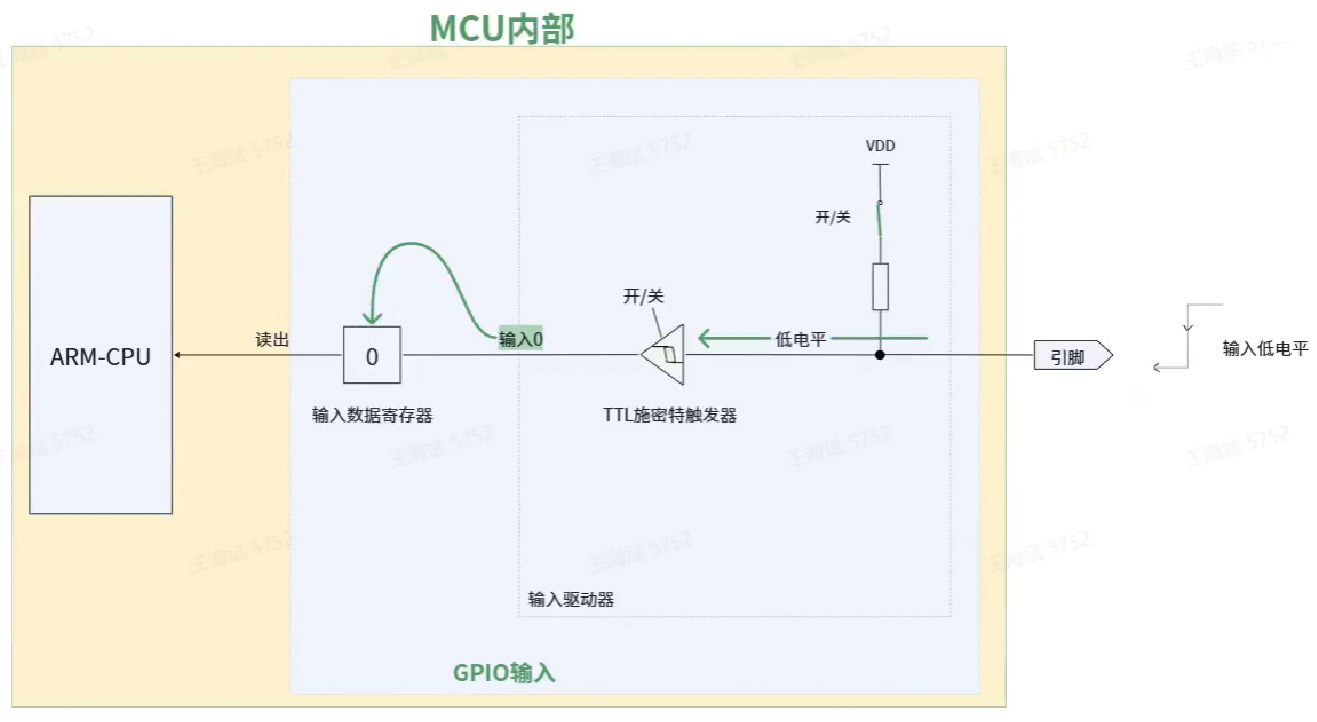

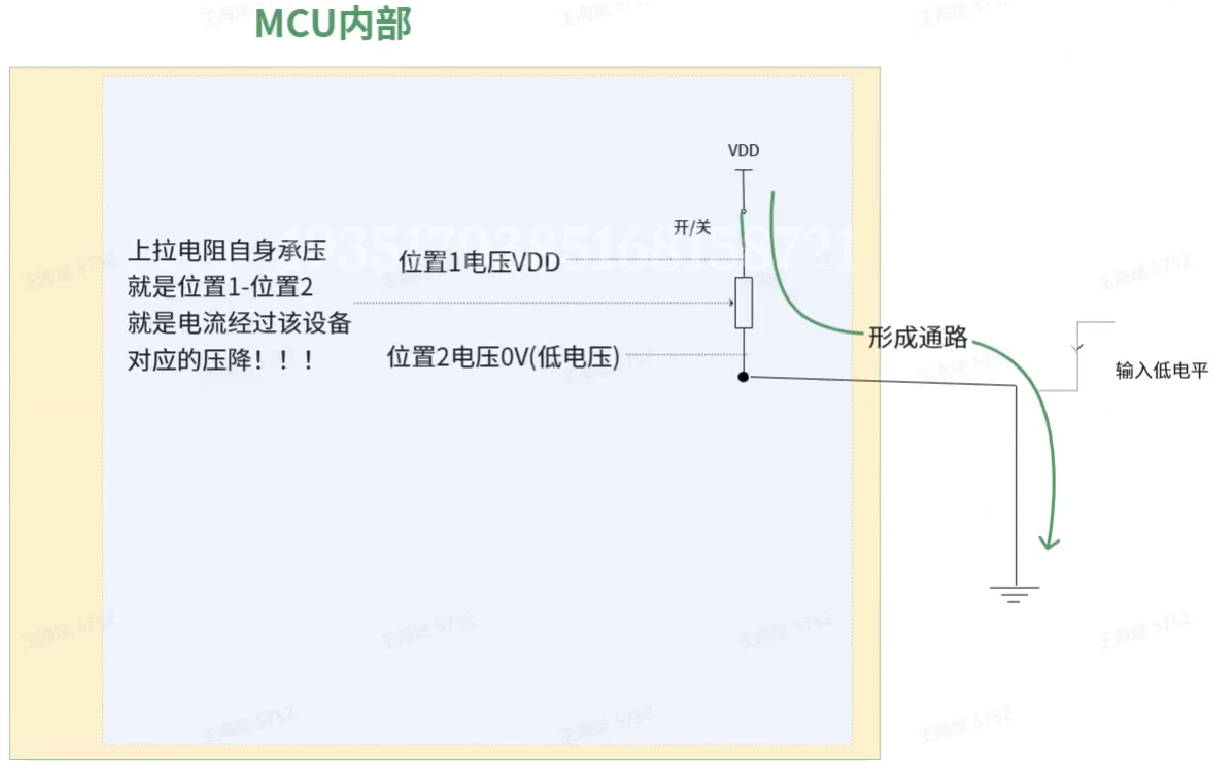

外部输入低电平时 ：当外部电路（如按下的按键）将引脚接地（GND）时，电流从 VDD 经过上拉电阻流向 GND。此时引脚处的电压被拉低至接近 0V。施密特触发器检测到低电平，IDR 读出值为 0 。
- 注意：此时，上拉电阻两端承受了完整的电源压降（即 V D D − 0 V V_{DD} - 0V VDD−0V）。由于此类片内上下拉电阻的阻值通常较大（普遍在 30kΩ~50kΩ 之间），根据欧姆定律（ I = U / R I=U/R I=U/R），回路中仅会有微弱的电流流过。这也是其被称为"弱上拉/弱下拉"的原因。
  关键点在于：虽然内部有上拉电阻试图将电位拉高，但由于外部输入信号提供了极低阻抗的对地通路（强下拉），根据分压原理，引脚处的实际电位会被外部信号强行钳位在低电平（0V），而不会被内部的上拉电阻拉高。

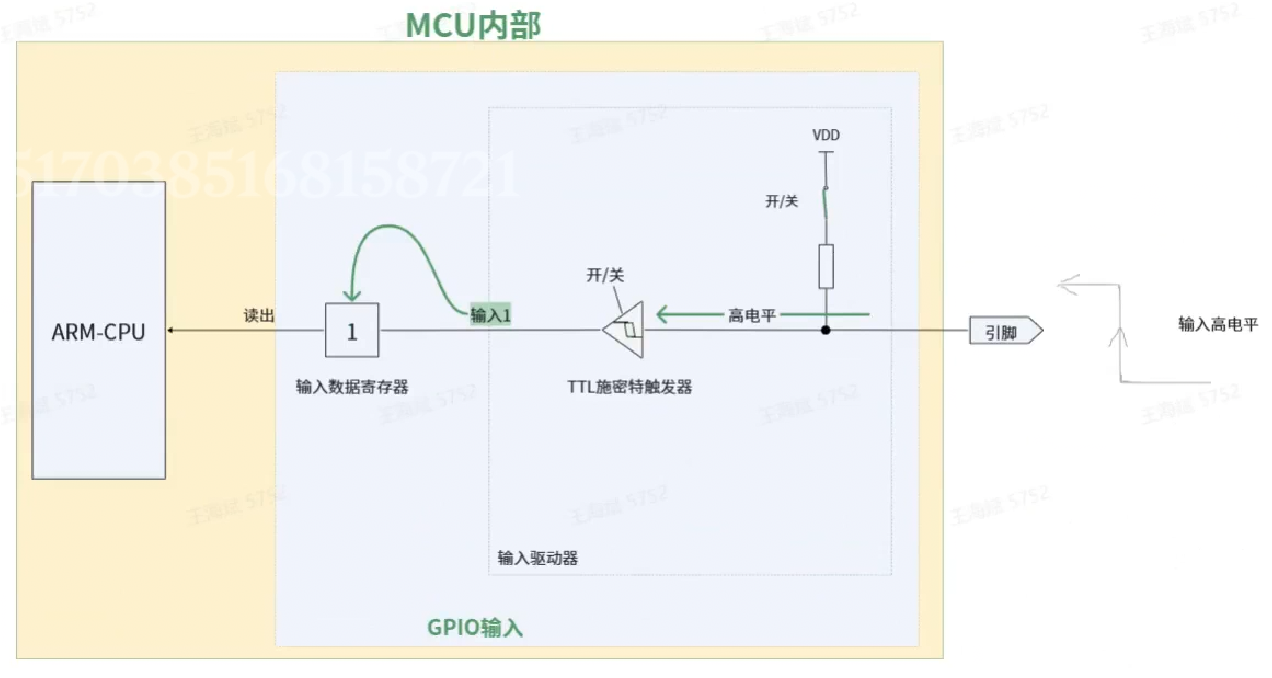

外部输入高电平时 ：外部直接给高电平，引脚维持高电平，IDR 读出 1 。

2.2 下拉输入模式

2.2.1 电路状态

内部开关：断开连接 VDD 的上拉开关，闭合连接 VSS 的下拉开关。
等效电路 ：引脚通过一个内部电阻连接到地（VSS/GND）。

2.2.2 工作逻辑

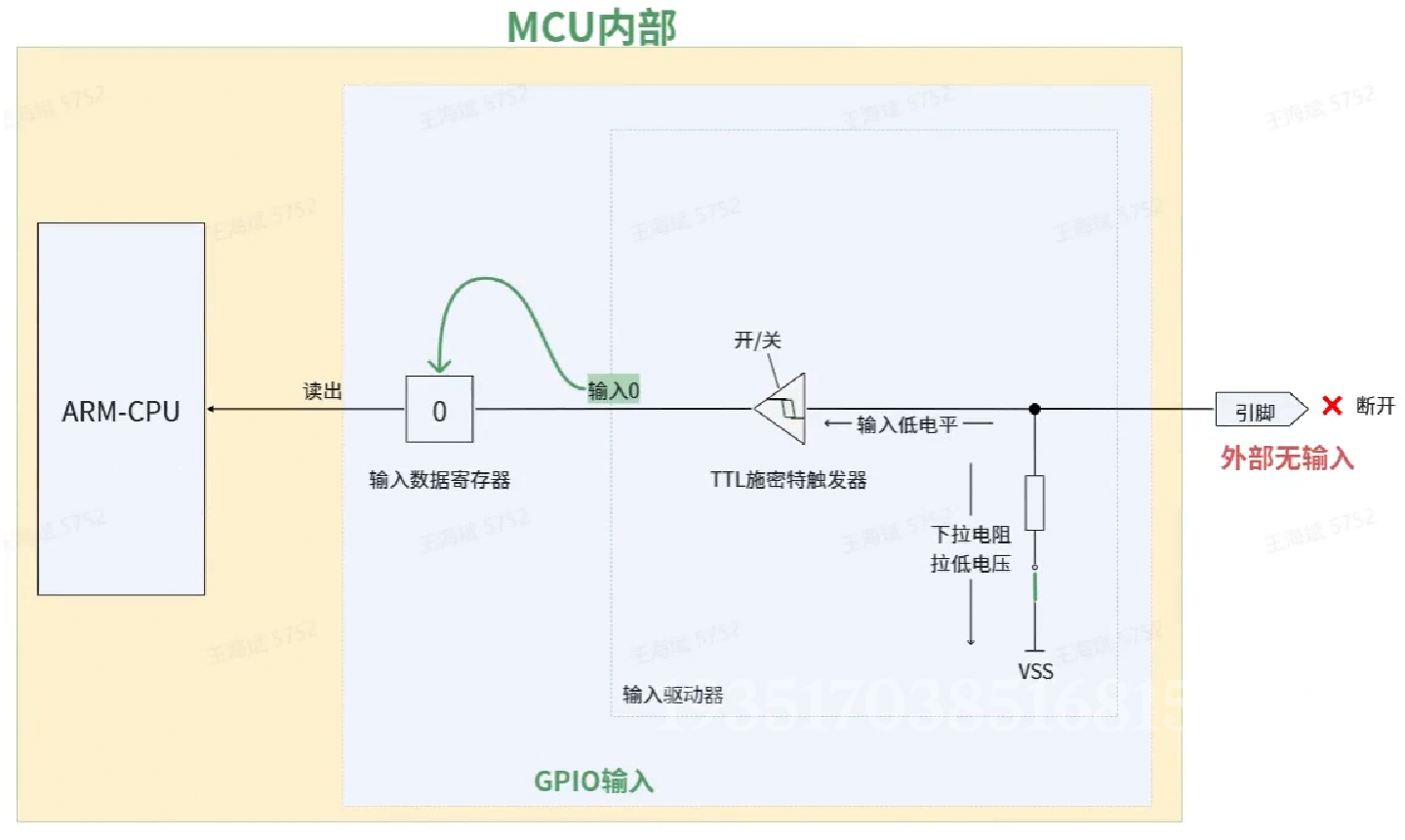

外部悬空时 ：内部下拉电阻将引脚电平默认拉低到 GND。施密特触发器检测到低电平，IDR 读出值为 0 。

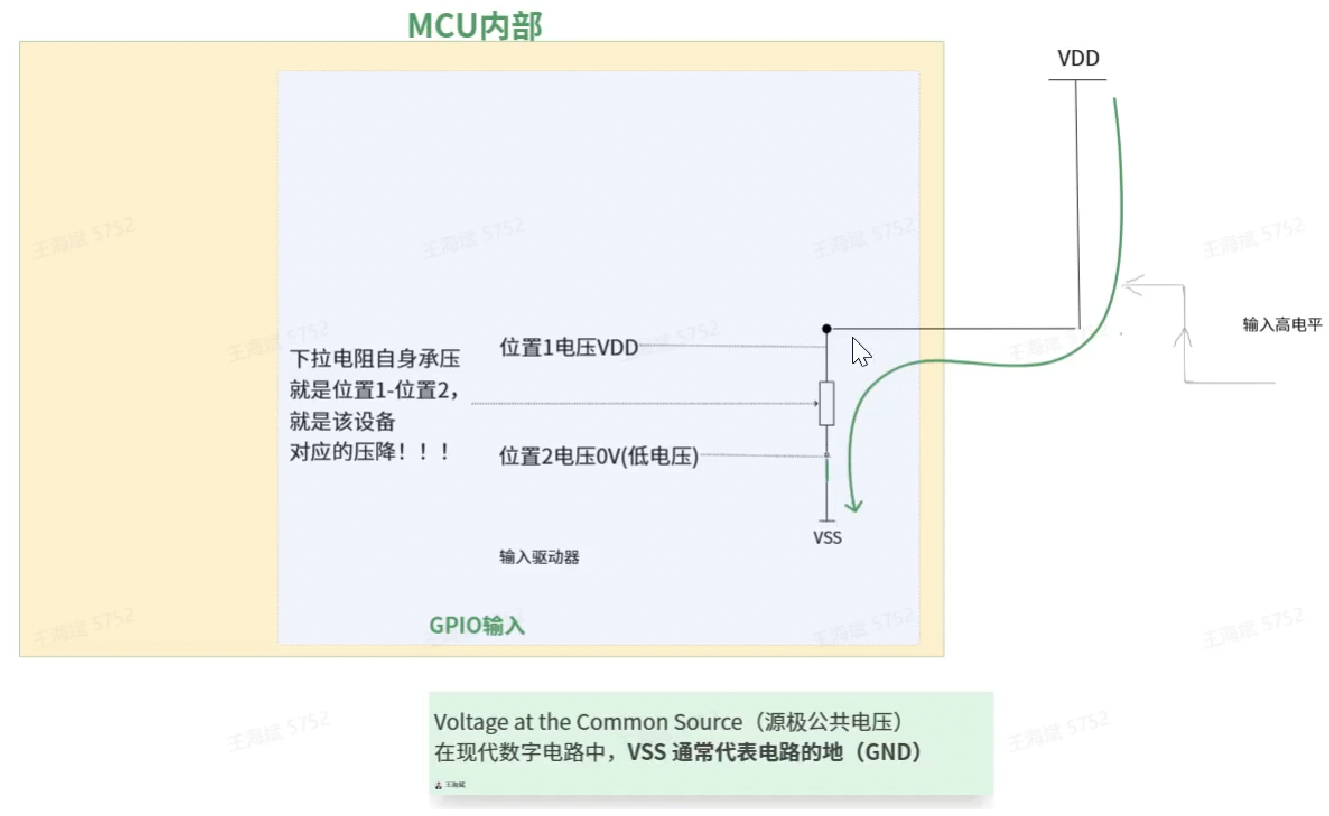

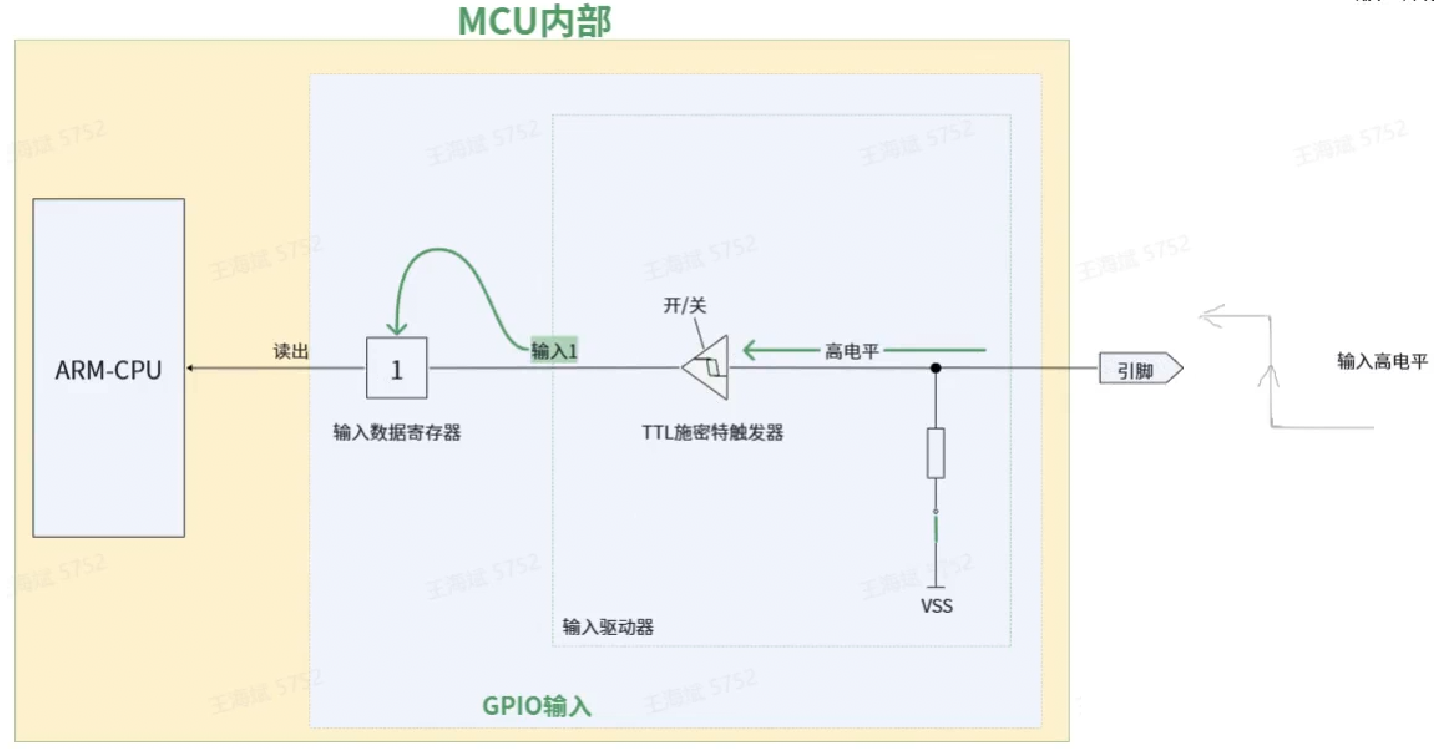

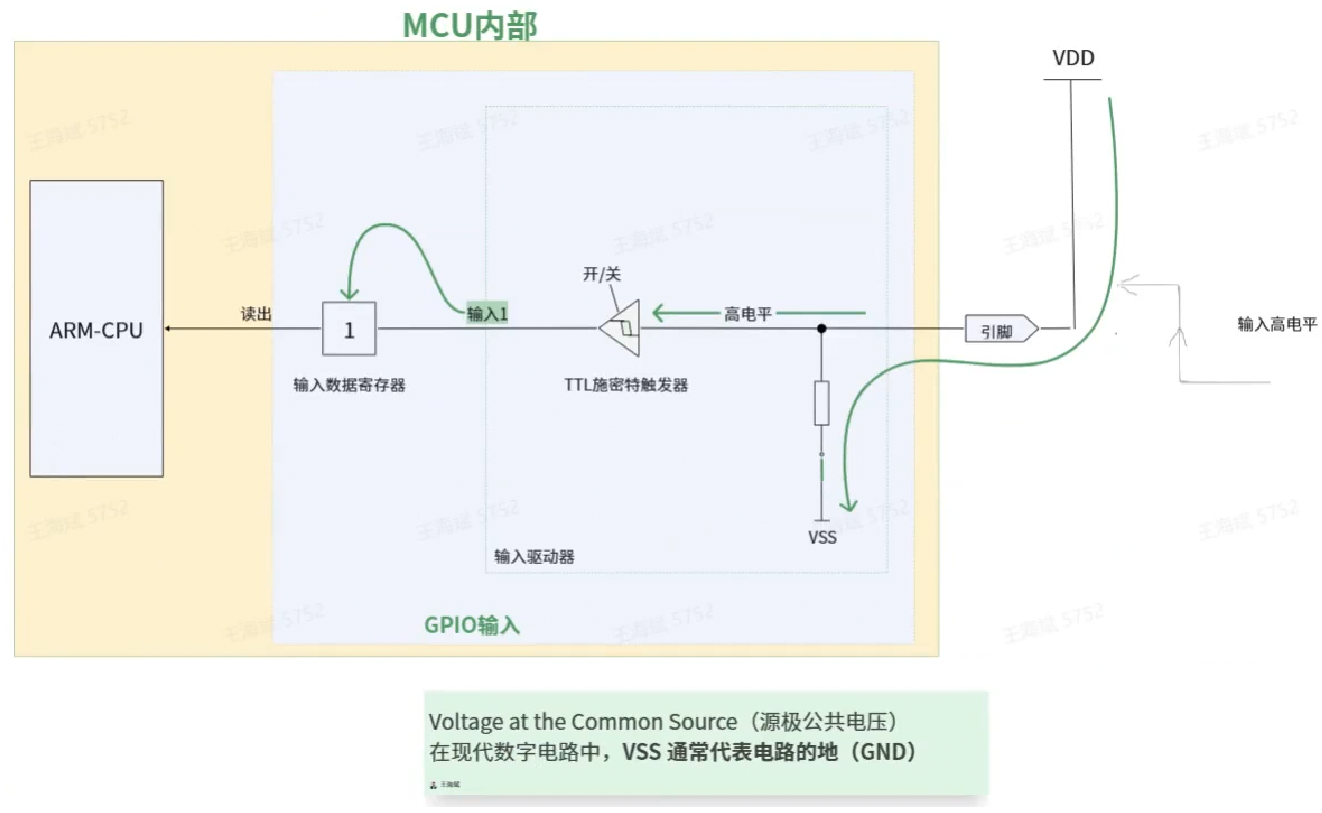

外部输入高电平时 ：外部电路提供高电平（VDD），电流从外部流入，经过下拉电阻流向 GND。引脚电压被拉高至接近 VDD。施密特触发器检测到高电平，IDR 读出值为 1 。

同理因欧姆定律的存在，引脚处电压也不会因下拉电阻拉低

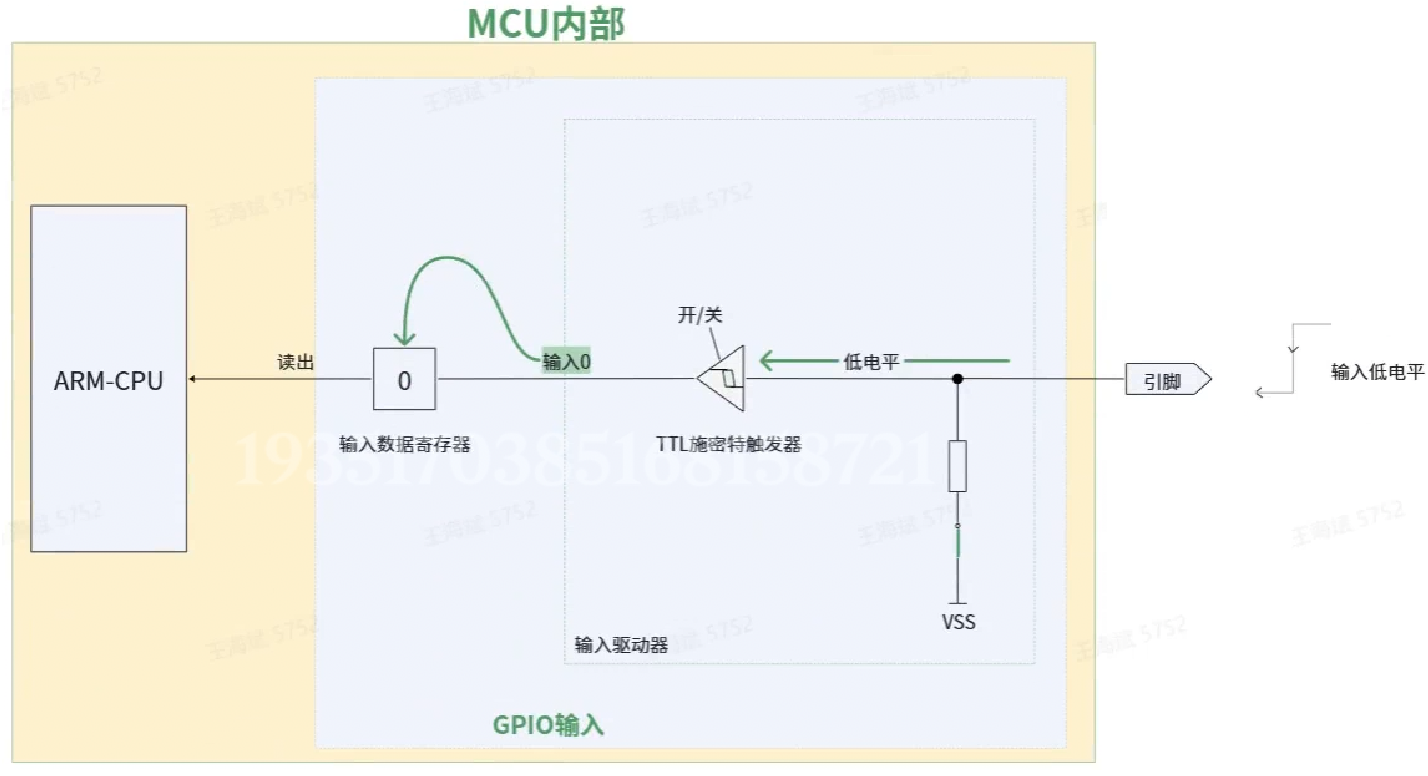

外部输入低电平时 ：外部接地，引脚维持低电平，IDR 读出 0 。

2.3 浮空输入模式

2.3.1 电路状态

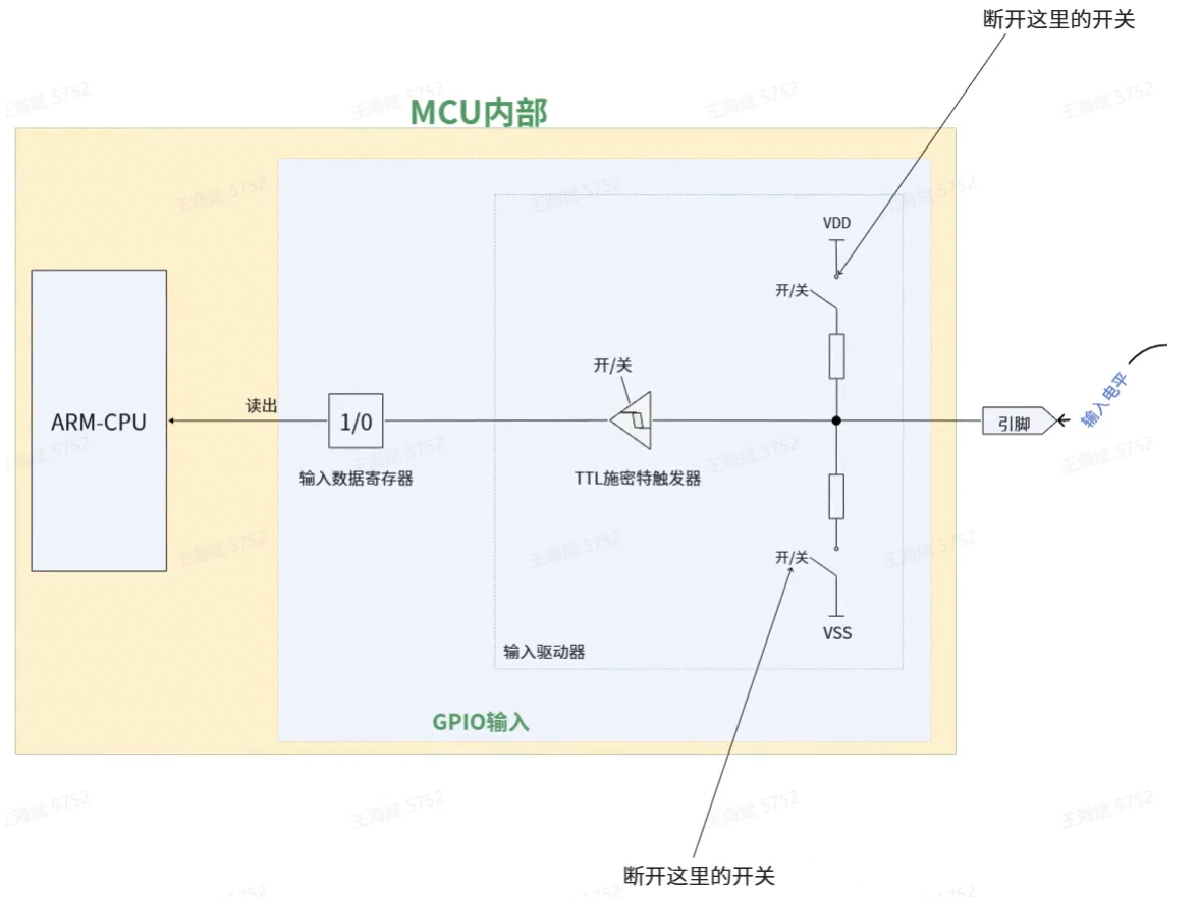

内部开关 ：上拉开关和下拉开关全部断开。
等效电路 ：引脚内部既不上拉也不下拉，处于高阻态。

2.3.2 工作逻辑

完全依赖外部 ：引脚的电平状态完全由外部电路决定。
- 外部给高，就读到 1。
- 外部给低，就读到 0。
风险点：如果外部电路也是悬空的（没有接任何确定的电平源），那么引脚就会处于"浮空"状态。此时引脚极易受到周围电磁环境的干扰，感应出杂波电荷，导致施密特触发器在高低电平之间随机翻转，读出不可预测的数据。
应用场景：通常用于外部已经有明确上下拉电阻的电路（如 I2C 总线的 SDA/SCL 线，外部已有上拉），或者是标准的通信接口（如 USART RX），避免内部电阻干扰外部信号电平。

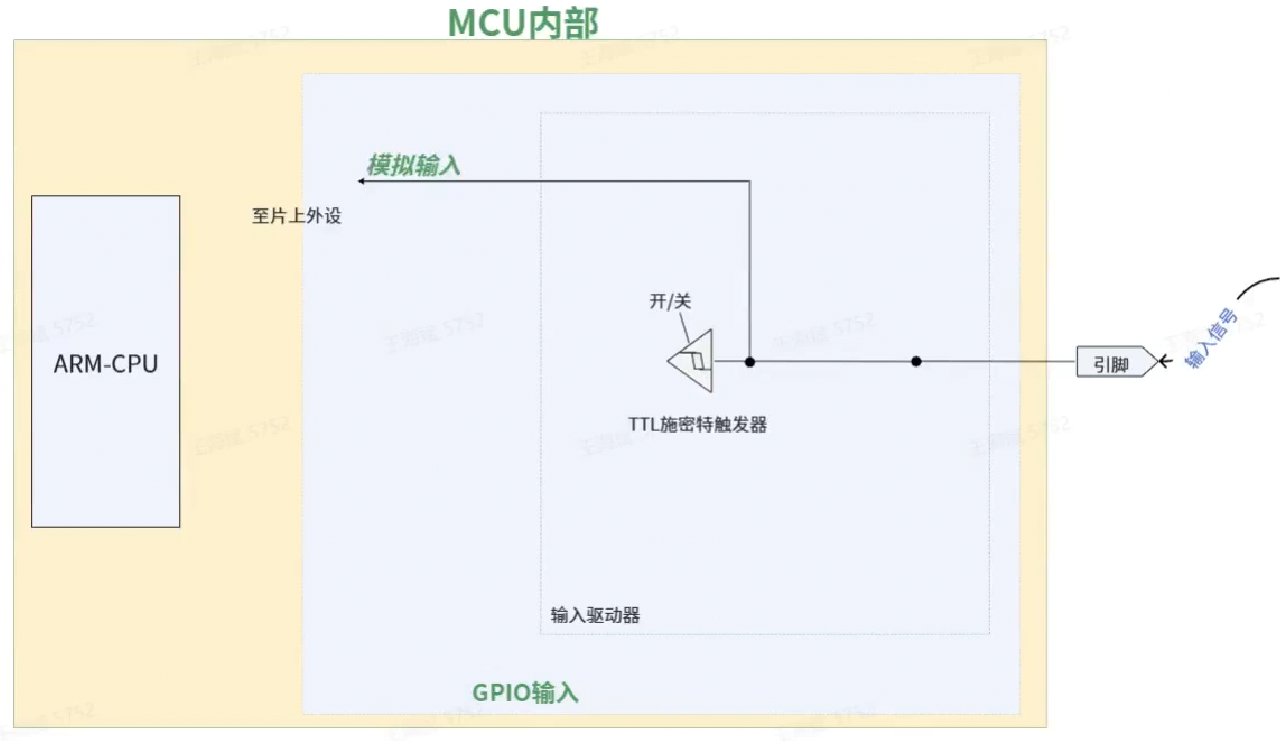

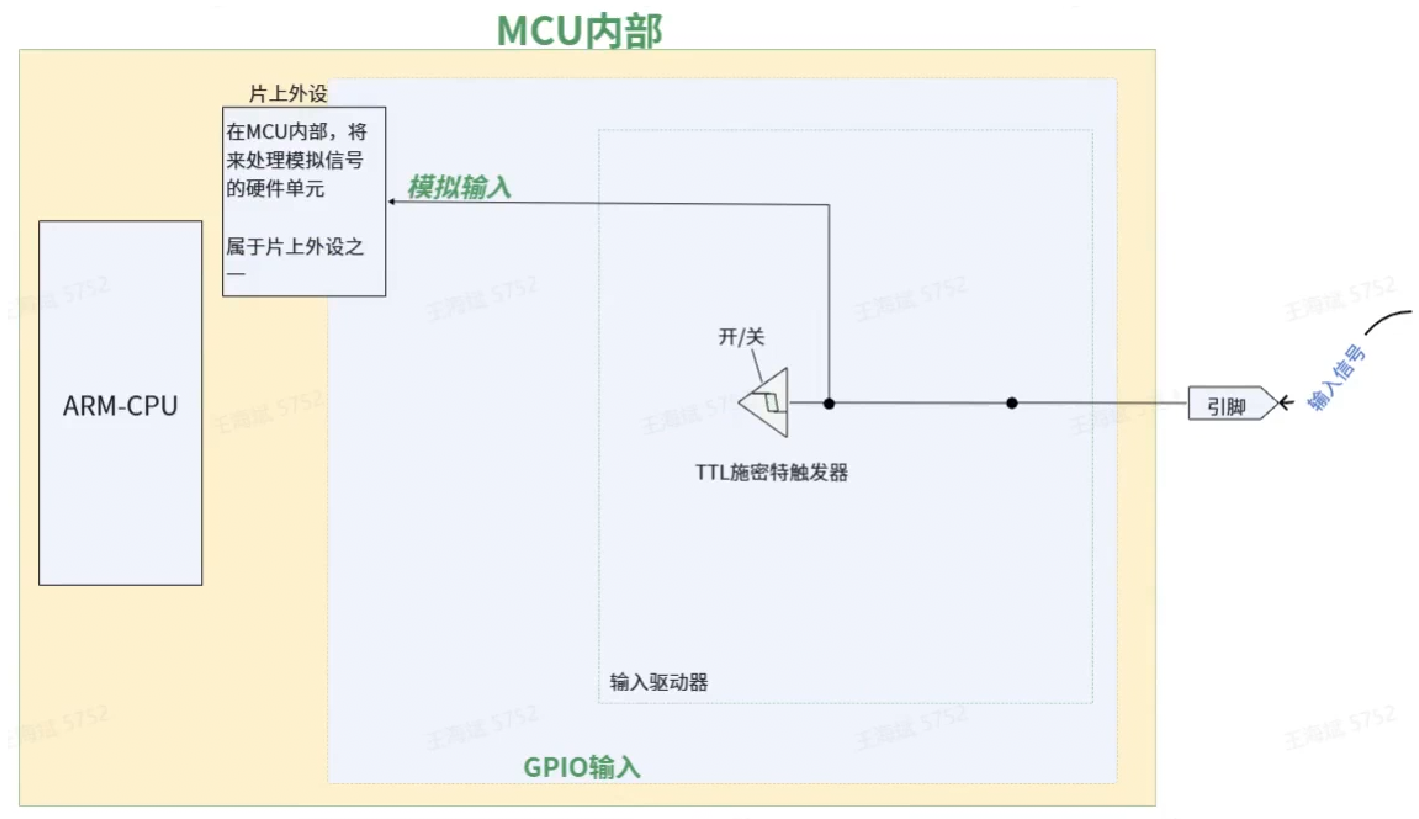

2.4 模拟输入模式

2.4.1 电路状态

数字通路切断 ：连接施密特触发器的开关断开。这意味着数字输入路径被彻底关闭，施密特触发器不再工作，也不会消耗动态功耗。
模拟通路开启 ：引脚直接通过一条模拟线路连接到片上外设（主要是 ADC 模数转换器）。

2.4.2 工作逻辑

用途：专门用于 ADC 采集。
原理：我们需要采集的是连续的电压值（如传感器输出的 1.5V、2.3V），而不是非 0 即 1 的数字信号。如果开启施密特触发器，它会把所有高于阈值的电压都强行变成 1，低于阈值的变成 0，这就丢失了模拟信号的细节。
数据流向 ：在模拟模式下，CPU 无法通过读取 GPIO 的输入数据寄存器（IDR）来获取数据。ADC 外设会直接从这条模拟通路上"抓取"电压值进行转换。

三、数据流向与复用功能机制

理解了单引脚的输入模式后，我们还需要搞清楚这些数据最终去了哪里。

3.1 数据的两条去向

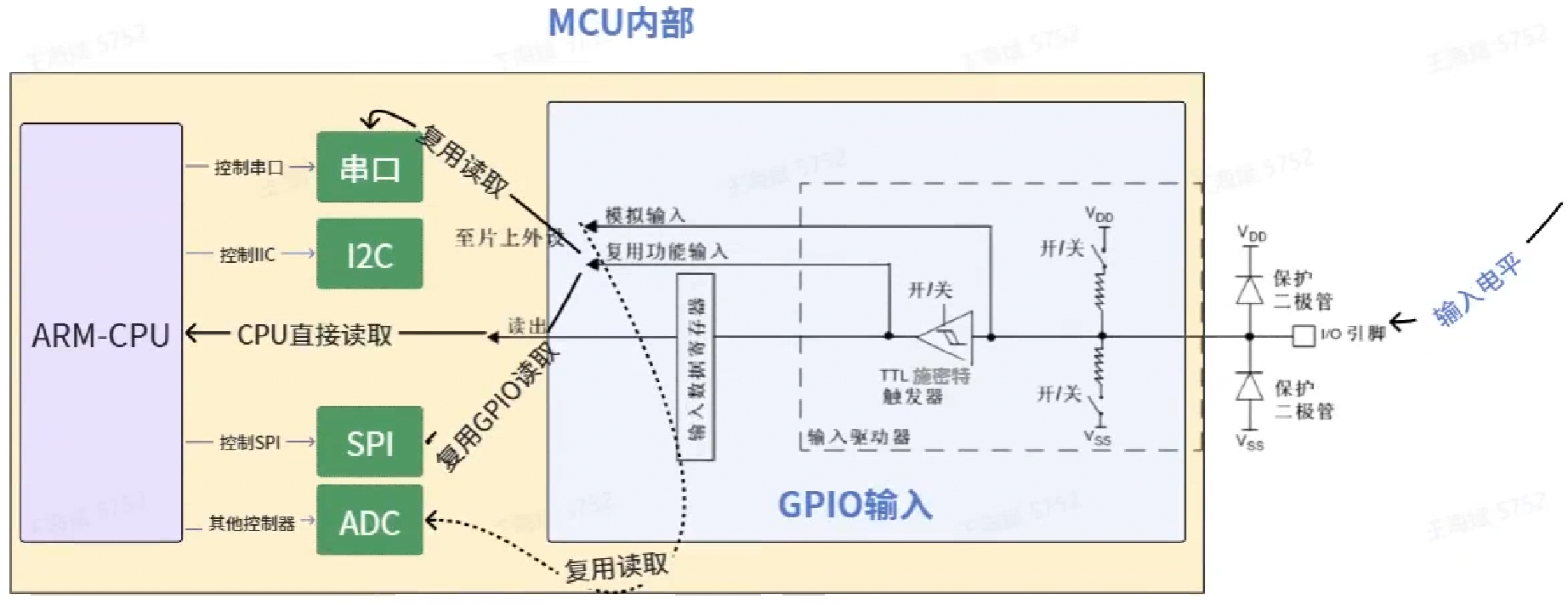

当信号经过施密特触发器整形为标准的数字 0/1 信号后，它会面临两个去向的选择：

供 CPU 读取（通用 GPIO 模式） ：

信号进入 输入数据寄存器 (IDR)。ARM CPU 可以通过总线访问这个寄存器，程序里写代码读取 IDR 的某一位，就能知道当前引脚是高还是低。这是做按键检测、开关量读取时的路径。
供片上外设复用（复用功能模式） ：

信号不经过 IDR，而是直接通过"复用功能输入"通道，输送给其他片上外设（如 USART 的接收端、SPI 的 MISO 端、I2C 的 SDA 端等）。

3.2 复用功能的特殊性

这里有一个非常容易混淆的概念点，请大家务必注意：

当引脚被配置为复用功能（例如作为串口的 RX 接收引脚）时：

CPU 读不到 IDR：虽然物理线路上信号确实经过了施密特触发器，但数据并没有锁存到 GPIO 的 IDR 寄存器中供 CPU 随意读取。
外设直接获取：串口外设（USART）有自己独立的接收移位寄存器和数据寄存器。它会直接从复用通路上获取这个 0/1 信号进行解码。
结论：如果你把引脚配成了串口 RX，你在代码里去读 GPIOA->IDR，是读不到串口数据的（或者读到的不是实时的串口波形）。你必须去读 USART 的数据寄存器才能拿到通信内容。

同理，如果是 SPI 或 I2C 的复用输入，也是由对应的 SPI/I2C 硬件模块直接接管数据流，而不是靠 CPU 轮询 GPIO 寄存器来搬运数据。
