【引言】
AI 眼镜是当下最热的智能硬件品类，而语音是它几乎唯一的自然交互入口。但"语音常开监听"和"眼镜级功耗预算"天然互斥。本文给出一条已被验证的工程路径：用启英泰伦 CI3422 芯片作为语音协处理器------硬件 VAD 以小于 50µA 的待机电流 7×24 小时监听，唤醒词命中后再唤醒主控 SoC，配合 2V~5.5V 宽压直供锂电池、QFN40（5×5mm）小封装和全离线 BNPU V4 识别，在 200mAh 级电池上也能做到"整月待机、秒级响应、数据不出镜"。文中覆盖架构设计、硬件要点、算法配置与功耗账本，可直接作为 AI 眼镜语音子系统的选型与开发参考。
一、背景：AI 眼镜的"语音悖论"
这两年 AI 眼镜赛道火热，各家产品形态趋同：一副普通眼镜 + 摄像头 + 开放式扬声器 + BLE/Wi-Fi 主控。因为没有键盘、触控面积又极其有限，语音成了 AI 眼镜的核心交互入口------用户说一句话拍照、翻译、导航、记事，这已经是行业标配体验。
但把语音做进眼镜，比做进音箱难得多，矛盾集中在三条：
-
功耗之困：主流 AI 眼镜电池容量普遍在 150~250mAh 量级，而"随时听你说话"意味着音频链路必须常开。传统方案里主 SoC 常听，待机动辄几十毫安，一天不到就没电------语音功能越强调"免唤醒"，续航崩得越快。
-
空间之困：眼镜腿内的 PCB 面积以平方毫米计，"主控 + 语音芯片 + 外部存储 + 电源管理"的多芯片堆叠根本塞不进去，还挤压电池空间。
-
隐私之困：眼镜是全天候贴身佩戴的设备，语音数据全部上云既增加延迟，也带来严重的合规与信任问题。离线本地识别是刚需，不是可选项。
我是做离线语音多年的开发者，一直头疼性能和功耗的互斥性。看到启英泰伦 CI3422 的 Datasheet 并仔细读完之后，我认为这颗芯片把上面三条矛盾同时解开了------下面按架构、硬件、算法、功耗四个层面展开。
图1： 智能眼镜标准形态
二、CI3422 架构拆解：为电池设备而生的异构语音芯片
CI3422 是一颗面向电池供电及可穿戴系统的超低功耗神经网络智能语音芯片，设计思路非常清晰：把功耗和集成度做到极致，用"语音协处理器"的定位嵌入任何主控系统。
2.1 核心构成
-
自研 BNPU V4 神经网络处理器：支持 ASR 语音识别、神经网络降噪、ANC 主动降噪，可高效运行 CNN / TDNN / GRU / LSTM / Transformer 等主流网络；sigmoid、softmax、relu、swish 等激活函数和 FFT、矩阵运算均有硬件加速，能效比远高于纯 CPU 软跑。
-
RISC-V 内核 + 存储：最高 73.728MHz，内置 2MB Flash + 256KB SRAM，单芯片即可完成"语音采集---智能处理---控制输出"的完整闭环。
-
音频子系统：1 路高性能低功耗 Audio ADC（SNR 典型 100dB）、2 路 DMIC 接口（可挂 1~4 路数字麦）、IIS 收发、PWM DAC 输出。
-
外设与接口：3 路 UART、2 路 IIC、SPI、4 路 PWM、RTC、8×8 KEYSCAN 矩阵键盘、20 个 GPIO；内置 ±1% 精度 RC 振荡器，无需外置高频晶振。
-
封装与可靠性：QFN40（5×5×0.75mm），-40℃~+85℃ 工业级宽温，4KV 接触 / 8KV 空气 ESD 防护。

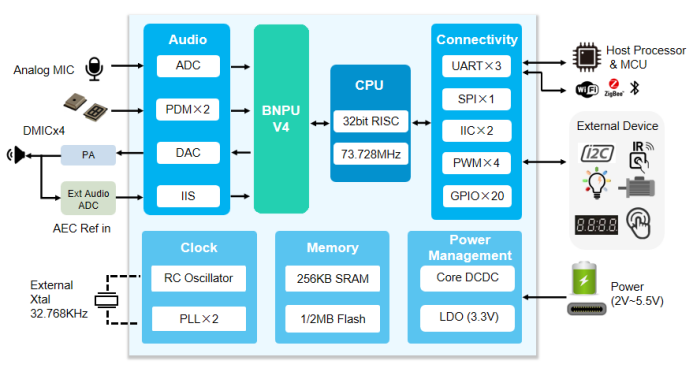

图2：3422典型应用
2.2 拿手绝活：微安级硬件 VAD
CI3422 最核心的杀手锏是硬件级 VAD（Voice Activity Detection，声音活动检测）：
-
安静环境下 VAD 侦测电流 < 50µA------休眠模式下仅 VAD 工作（VDD09 = 0.9V，时钟 32.768KHz），典型电流约 50µA；
-
VAD 平均检测延迟仅 27ms，检测到真实语音才发中断唤醒 Audio ADC 和识别引擎，其余时间 Audio ADC 完全休眠；
-
命令词识别状态电流仅 1mA~5mA（49.152MHz 高速运行 4.03mA，73.728MHz 全速 4.61mA）。
翻译成大白话：设备可以一年 365 天"竖着耳朵"，但平时只花微安级的电；只有真的有人开口，音频链路和识别引擎才被拉起来干活。
2.3 三级低功耗架构与 DVFS
系统层面的省电设计同样系统化：
-
LightSleep / DeepSleep / Shutdown 三级低功耗模式，在功耗与唤醒速度之间灵活取舍；
-
动态区域电源管理：芯片按功能模块划分多个独立电源域，闲置域单独断电；配合细粒度时钟门控，闲置模块时钟直接关断；
-
SRAM 数据保持：睡眠时上下文不丢失，唤醒无需重新加载；
-
DVFS 动态调压：DCDC 输出可通过 GPIO 在 0.9V~1.1V 间调节，进一步压低内核功耗；
-
内置低功耗 LDO + DCDC，无需外部电源芯片。
2.4 宽压 2V~5.5V：电源设计的灵活性
2V~5.5V 宽压供电对电池类应用是刚需级设计：两节干电池（3V）可直接接 VIN；对 AI 眼镜来说更妙------单节锂电池 3.0V~4.2V 的全放电区间恰好完整落在 2V~5.5V 之内，无需任何升压/降压电路。输入低于 3.3V 时 LDO 自动进入跟随模式，榨干电池最后一点电量，同时省掉外围电源电路的 BOM、面积和损耗。
三、AI 眼镜系统架构：CI3422 作为"语音协处理器"
在我的设计架构里，CI3422 不抢主控的活，而是扮演语音前端 + 低功耗哨兵的角色，系统分工如下：
-
CI3422（常开）：微安级 VAD 持续监听 → 唤醒词命中 → 本地执行简单命令词（音量、亮度、暂停等）或通过 UART 通知主控；
-
主控 SoC（按需唤醒）：蓝牙/Wi-Fi 主控平时深度休眠，被 CI3422 唤醒后再处理复杂任务------调用大模型 API、拍照、翻译、播报；
-
音频回传：需要云端/端侧大模型处理时，CI3422 通过 IIS 或 UART 将音频流交给主控，也可以先在本地完成降噪与 AEC 再回传，显著提升上行音质。
这套"哨兵 + 主力"的分层架构，本质上是把功耗最大的"常开监听"从主 SoC 身上卸下来，交给一颗为微安级电流而生的专用芯片。CI3422 微安级监听，仅在真实语音触发后才唤醒无线主控，避免主控长时间空转。
对 AI 眼镜还有两个额外的架构红利：
-
声纹识别守门：CI3422 支持声纹识别，可配置成"只响应佩戴者本人"------眼镜是贴身设备，别人借去喊一嗓子不应该能操控你的摄像头和支付，声纹门禁几乎是 AI 眼镜的天然需求。
-
AEC 回声消除：眼镜自带开放式扬声器，播放导航提示音或音乐时麦克风会拾到自己的声音。CI3422 内置回声消除，实测回声打断成功率超过 95%，"边放音边听指令"的双全工交互才能成立。
四、硬件设计要点
结合 Datasheet 和眼镜的形态约束，几个关键设计点：
供电
-
单节锂电池直接接 VIN，宽压 2V~5.5V 全覆盖，充电芯片只管电池，不必为语音芯片单独做电源树；
-
内置 LDO + DCDC，外围仅需少量阻容，3.3V/1.8V 两套参考原理图都现成可用。
麦克风布局
-
眼镜腿前端靠近嘴部一侧布置 1~2 颗数字 MEMS 麦克风（走 DMIC 接口），双麦可启用声源定位与更强的深度学习降噪；靠近鼻梁放置一颗模拟硅麦用于唤醒。
-
麦克风开孔避开铰链和出风缝隙，户外场景重点关注风噪孔位朝向。
PCB 与时钟
-
QFN40（5×5mm）+ 内置 RC 振荡器，意味着语音子系统可以做到极小板面积且无需外置高频晶振；32.768KHz 晶振仅在需要 RTC 精确计时的场景才选贴；
-
IIS 支持五线模式共享时钟线，与主控对接时大幅节省 IO，对眼镜腿里寸土寸金的走线非常友好。
通信与保护
-
UART 对接主控（3 路资源充足），KEYSCAN 可接镜腿触摸/按键实现"物理按键 + 语音"双控；
-
工业级宽温 + ESD 增强设计，对经常暴露在户外、贴近人脸的穿戴设备是必要冗余。

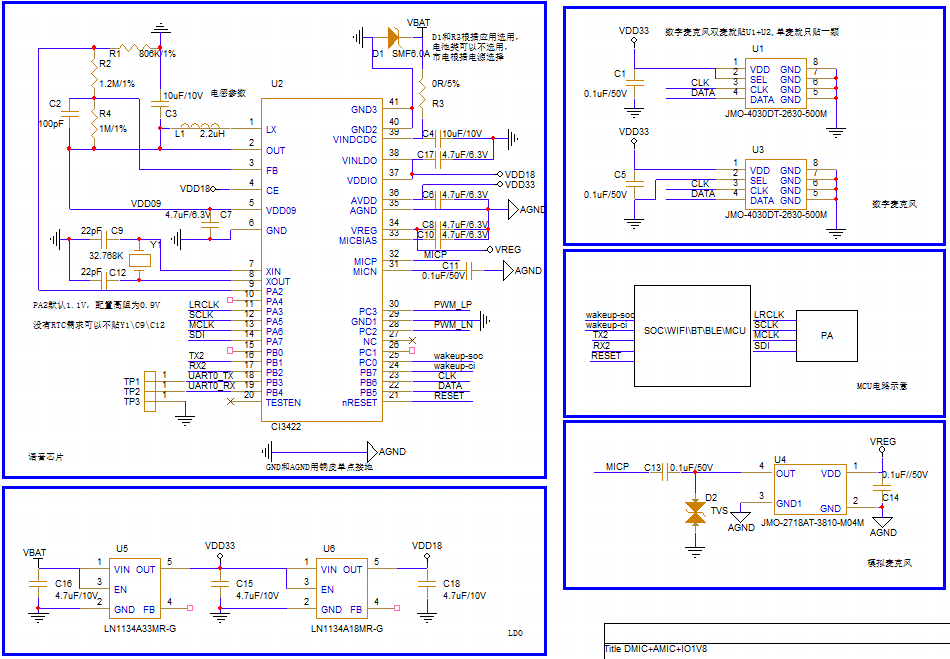

硬件原理图
五、软件与算法开发
CI3422 配套在线语音开发平台制作固件，支持 UART 升级与固件保护，开发门槛不高。落到 AI 眼镜产品上，我建议按下面的分层来配置交互：
| 层级 | 功能 | CI3422 能力支撑 | 是否唤醒主控 |
|---|---|---|---|
| L0 | 声纹校验 | 声纹识别 | 否，不匹配直接忽略 |
| L1 | 唤醒 | 多唤醒词检测，VAD 27ms 级响应 | 仅命中后唤醒 |
| L2 | 常用命令词 | 200 条命令词自学习，本地执行 | 否，直连外设 |
| L3 | 复杂请求 | IIS/UART 音频回传 + 降噪 /AEC 前端处理 | 是，交主控上大模型 |
几个实操建议：
-
命令词精挑 20~50 条：音量加减、亮度、暂停/继续、拍照、开始/停止翻译这类高频操作全部本地闭环，响应 < 200ms 且不耗网络；剩余配额留给"命令词自学习"做用户个性化定制。
-
多语种预留：BNPU V4 支持中英日多语种，出海产品无需换料。
-
隐私兜底：L0~L2 全程离线，只有 L3 的音频会离开设备，且已经过本地降噪处理------这个"数据分级出境"的设计在合规审查中非常加分。
六、功耗账本：算一笔续航的账
以典型 AI 眼镜配置估算（电池 200mAh，日常"常监听 + 少量交互"的使用画像）：
| 工作状态 | 电流 | 每日占比 | 日耗电估算 |
|---|---|---|---|
| VAD 待机监听 | ≈50µA | 约 20 小时 | ≈1.0mAh |
| 唤醒词 / 命令词识别 | 1~5mA | 累计约 30 分钟 | ≈1.5~2.5mAh |
| 音频回传主控（大模型问答） | 5mA + 主控 | 累计约 15 分钟 | ≈2mAh（语音子系统部分） |
| 语音子系统合计 | --- | --- | ≈5mAh/天 |
对比主控常听方案（仅语音监听就动辄每天几十 mAh），语音子系统的功耗下降接近一个数量级；官方参考场景中，3V/1000mAh 干电池供电的终端可做到约 6 个月续航。对 AI 眼镜而言，这意味着语音常开交互第一次进入 200mAh 电池的功耗预算------不再需要"按住才说话"这种体验妥协。
七、踩坑提醒
-
休眠模式选择：DeepSleep 唤醒速度快但电流略高于 Shutdown，眼镜场景建议默认 DeepSleep，长期收纳（摘镜入盒）再切 Shutdown；
-
识别率预期：5 米远场、普通家居环境离线识别率 98% 以上是安静/常态噪声条件下的指标；眼镜佩戴在脸上属于近场拾音，条件更好，但户外风噪仍建议结合物理防风结构，不能全指望算法；
-
固件升级通道：务必保留 UART 升级路径并开启固件保护，眼镜量产后的 OTA 与售后返修都依赖它；
-
别让主控偷听：软件上要严格保证唤醒前主控的音频通路是关闭的，否则架构上的省电会被一个没关干净的 IIS 时钟吃掉。
八、总结
CI3422 用"微安级硬件 VAD + 毫安级本地识别 + 宽压直供 + 5x5mm 高集成"这一套组合拳，把离线语音的功耗和体积底线拉到了 AI 眼镜、TWS 耳机、智能手表这类穿戴设备可以接受的水平。它不是要替代主控，而是把"听"这件事的能耗成本降到了主控可以"外包"的程度。
我的判断是：未来 AI 眼镜的语音子系统会分化成"低功耗哨兵 + 主控大模型"的双层架构，而 CI3422 这类超低功耗离线语音芯片，正是那个哨兵位置的现成答案。下一步我打算AI眼镜PCB打样并在风噪场景下的表现做一轮实测，有兴趣的同学可以关注后续更新。
