📍 路标 ：本篇位于《从零构建 Transformer》系列 第 6/16 章 · 架构篇 。
系列主线：注意力思想 → 自注意力 → 多头 → 位置编码 → 编解码架构 → 手撕实现 → 预训练模型 → 实战微调 → 知识收官 。
进度：▸ 基石篇(1-5) ▸ 架构篇(6-10·本篇) ▸ 预训练篇(11-13) ▸ 实战篇(14-16)
上一篇（三十四）：位置编码（Positional Encoding）------给词打上"顺序"的标签
引言：零件的仓库已经满了，该组装大楼了
从第 1 章到第 5 章，我们像在车间里一样，一件一件地把零件造了出来：
- 第 1-2 章：注意力思想与 Q/K/V 三件套------模型学会"让词和词互相对话"；
- 第 3 章：缩放点积注意力------对话时先打分、缩放、归一化、再加权求和；
- 第 4 章：多头注意力------一个头不够，8 个头从不同角度同时看；
- 第 5 章：位置编码------给每个词贴上"我是第几个"的标签，补上"顺序"这个救命信息。
零件齐了吗？齐了。但零件堆在仓库里，还不是一栋楼。注意力、多头、位置编码这些"积木"，怎么拼成一个能真正做翻译、做生成的完整模型？这就是架构篇（第 6-10 章）要回答的问题。
这一章，我们不写一行复杂的数学，只做一件事：把整栋 Transformer 大楼的平面图，一笔一笔画给你看。看完这一章，你再回头看论文《Attention Is All You Need》里那张著名的架构图，会觉得它亲切得像老朋友。
🎯 本章目标
- 用一张全景图，看懂 Transformer 的"左右两大块"：编码器与解码器各管什么；
- 逐块拆解编码器：为什么它叫"速读冠军"，一次就能读完整个句子；
- 逐块拆解解码器：为什么它叫"逐字作者"，一个词一个词地憋；
- 分清楚三种注意力：自注意力、掩码自注意力、交叉注意力，Q/K/V 到底从哪来；
- 走一遍完整的数据流：从源句进来，到目标句出去，每一层的张量形状怎么变；
- 讲清"编码器并行、解码器串行"这个最容易被问倒的面试题；
- 背下经典超参数：N=6、d_model=512、h=8、d_ff=2048；
- 亲手搭一个"微型 Transformer 骨架"，让架构图的每一块都对应一段能跑的代码。
一、先看全景图：Transformer 就两大块

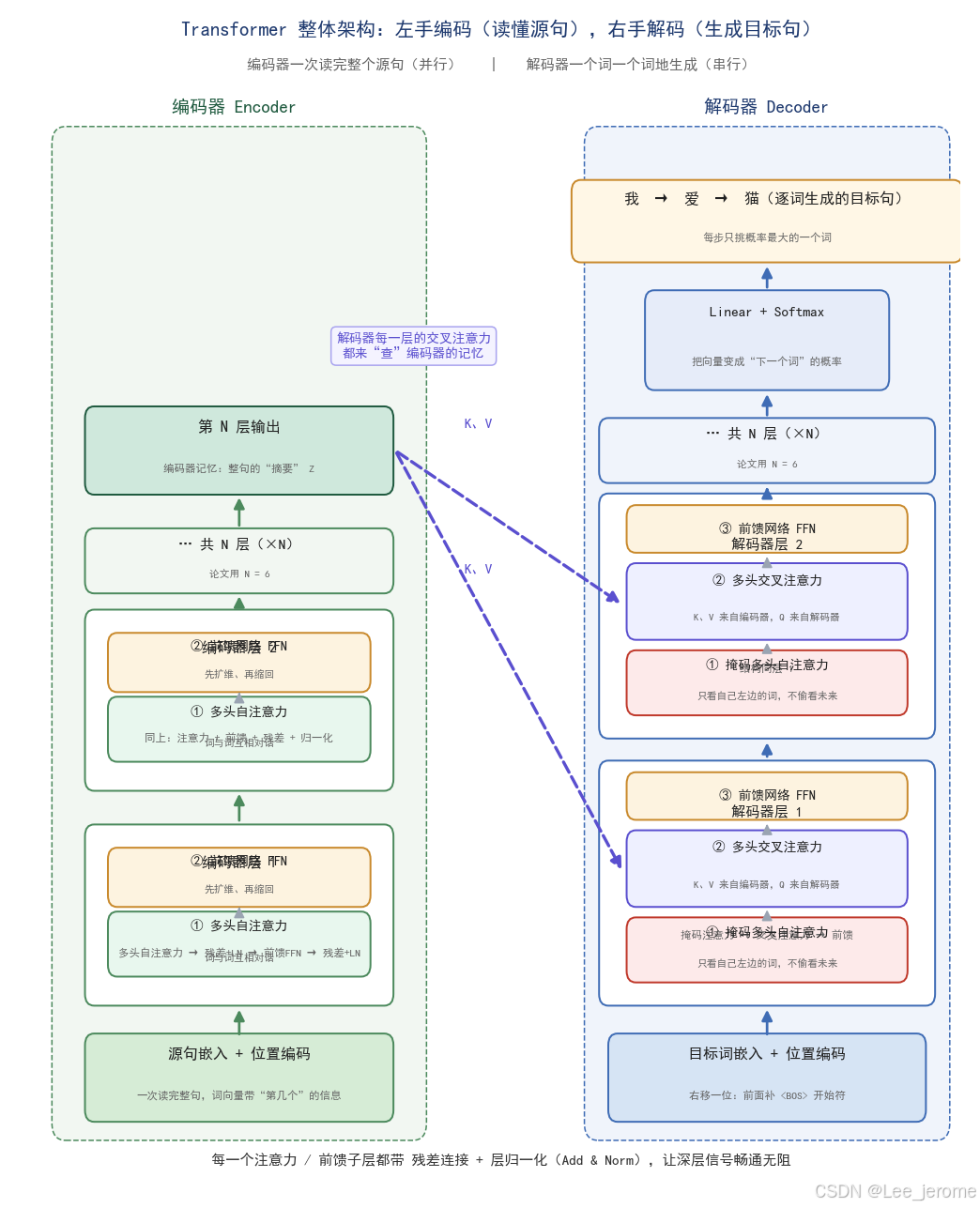

不卖关子，直接把整栋大楼的平面图拍在桌面上。下面这张图就是 Transformer 的完整架构，请先花 30 秒只看不读，感受一下整体轮廓：
看完轮廓，我们用一句话给整栋楼定性：Transformer = 编码器（左）+ 解码器（右）。
- 左边一列是编码器（Encoder） ：输入是源句 （比如英文 "I love cats"），责任是一次读完整句，把整句话"消化"成一串向量记忆，供右边使用；
- 右边一列是解码器（Decoder） ：输入是目标句 （比如中文"我 爱 猫"），责任是一个词一个词地生成：先出"我"，再出"爱"，再出"猫"，每出一个词，都要回头"查"一下左边编码器留给它的记忆。
所以最直白的比喻是：
编码器是"速读冠军"：刷一眼，整本书的内容全记住；解码器是"逐字作者"：对着速读冠军做好的读书笔记，一个字一个字地把书重新写出来。
再看图 1 的细节。左边编码器一列，从上到下是：源句嵌入+位置编码 → 编码器层1 → 编码器层2 → ...共N层 → 第N层输出。每一层内部长这样：① 多头自注意力 → ② 前馈网络 FFN，中间穿插着残差连接和层归一化。
右边解码器一列，从上到下是：目标词嵌入+位置编码 → 解码器层1 → 解码器层2 → ...共N层 → Linear+Softmax → 输出词。每一层内部长这样：① 掩码多头自注意力 → ② 多头交叉注意力 → ③ 前馈网络 FFN。
注意两条紫色的虚线箭头------它们从编码器的"第 N 层输出"指向解码器每一层的"交叉注意力"，箭头上写着 K、V 。这一条线是全图最重要的信息流：编码器把"记忆"（K、V）借给解码器，解码器拿着自己的"问题"（Q）去查这份记忆。我们把这条线单独拎出来讲。
二、编码器：一眼读完整个源句的"速读冠军"

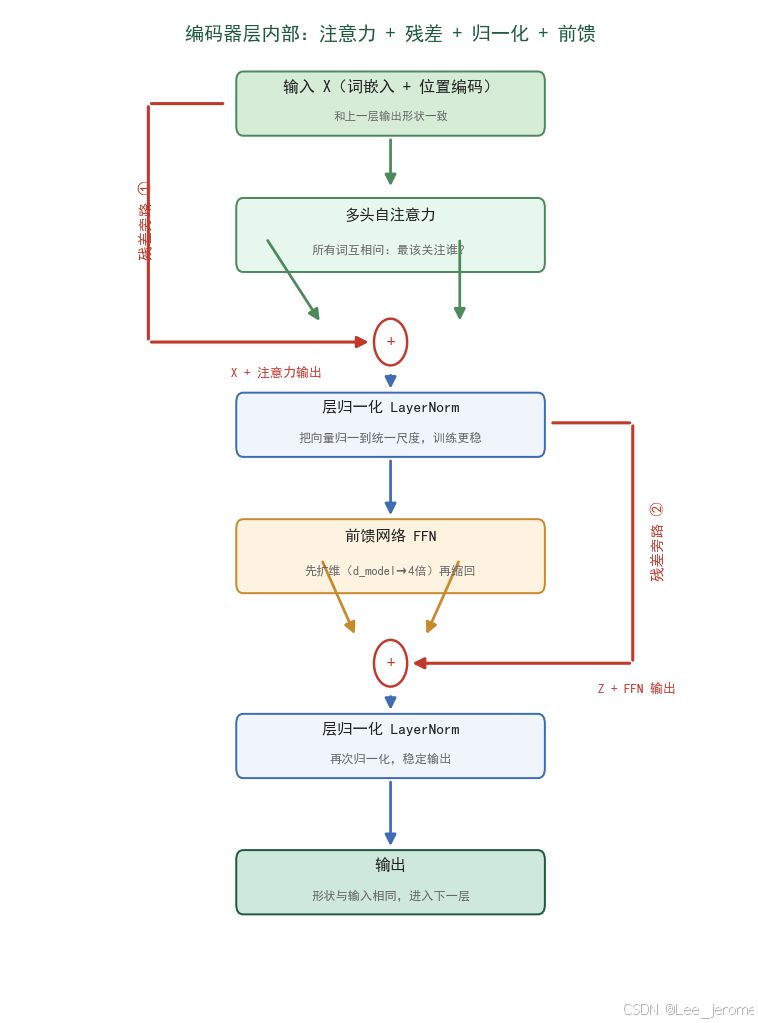

先看左半边。把编码器一列单独放大，就是下面这张图：
**编码器的输入是什么？**是源句的每个词。以 "I love cats" 为例，三个词分别查词嵌入表得到向量，再按第 5 章的方法加上位置编码，就得到输入 X ∈ R ( 3 , d m o d e l ) X \in \mathbb{R}^{(3, d_{model})} X∈R(3,dmodel)（3 个词，每词一个 d m o d e l d_{model} dmodel 维向量）。
**编码器每一层做什么？**看图 2，从下往上走一遍：
- ① 多头自注意力：三个词互相"对话"。"I" 会看一眼 "love"、看一眼 "cats"，决定自己该吸收多少它们的信息。这是第 4 章的老朋友，Q/K/V 都来自输入 X 自己；
- 残差连接 ：把原始输入 X X X 绕道相加到自注意力的输出上，得到 X + Attn ( X ) X + \text{Attn}(X) X+Attn(X)。为什么要绕这一下？因为这样梯度能"抄近路"往回传，深层网络才不会"梯度消失"（第 7 章会专门展开）；
- 层归一化 LayerNorm：把向量拉回统一尺度，训练更稳；
- ② 前馈网络 FFN：一个"先扩维再缩回"的小神经网络，让每个词独立地再"想一想"（第 7 章展开）；
- 再来一次残差 + 层归一化：输出。
关键点：每一层的输出形状和输入一模一样 ，都是 ( 3 , d m o d e l ) (3, d_{model}) (3,dmodel)。所以编码器可以一层一层往上叠，叠多少层都行（论文叠了 6 层）。叠完后，最后一层输出的每个位置的向量，都"吸收"了整句话的信息------这就是编码器记忆 ，记作 Z Z Z。
💡 怎么理解编码器输出 Z？ 原来 "I" 的向量只代表 "I" 这个单词；经过 6 层自注意力后，"I" 的向量里已经包含了"I 是句子的主语、它爱 cats、cats 是复数"这些上下文信息。我们把这一串"读懂了整句的向量"叫内存/记忆，英文叫 memory，它就是解码器要反复查询的"笔记"。
编码器为什么是"速读冠军"？因为它一次就能处理完整句话------三个词同时进入自注意力，1 个时间步就把整句消化完，不需要像 RNN 那样一个词一个词地读。这个"并行"的优越性，第 7 节会专门对比。
三、解码器：一个词一个词"憋"出来的"逐字作者"

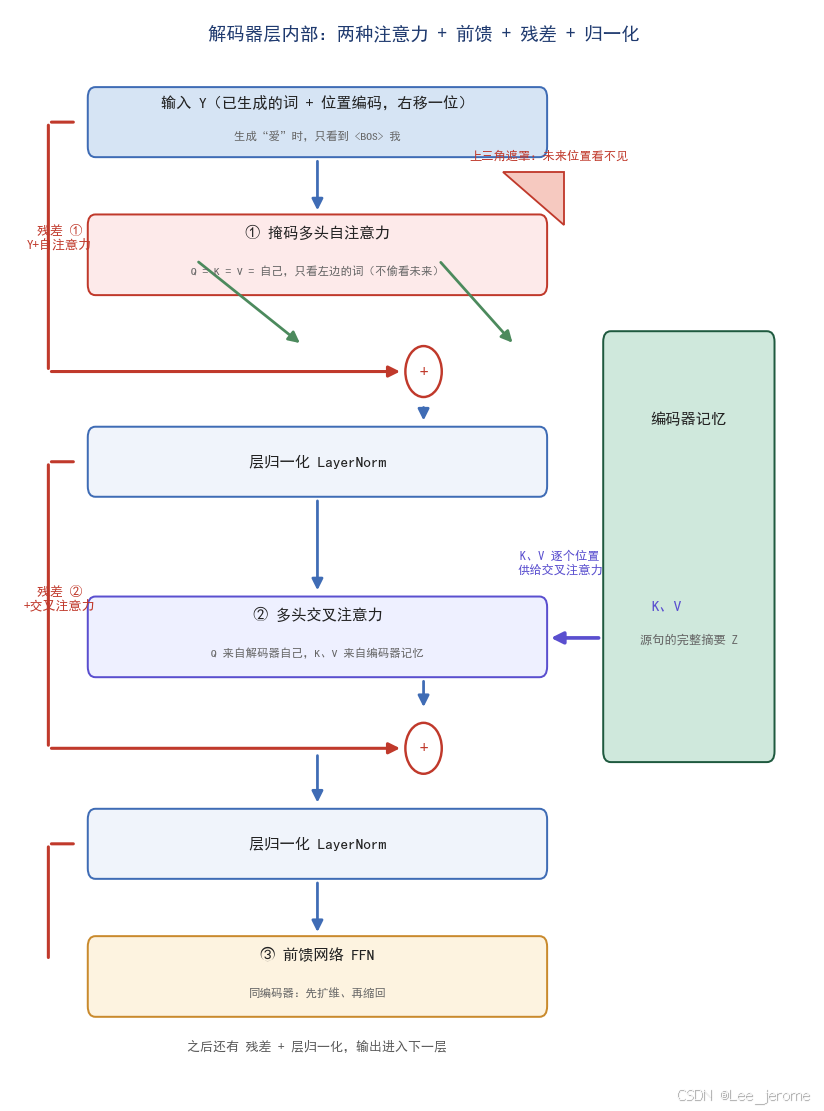

再看右半边。解码器比编码器复杂一点------它内部多了一种注意力 （交叉注意力），还多了一张遮未来的掩码。单层解剖图如下：
解码器的输入是什么？是目标句------但注意，它右移了一位 ：不是直接输入"我 爱 猫"，而是输入"<BOS> 我 爱"（<BOS> 是"开始"标记）。为什么右移？因为解码器要做的任务是"看到前面的词，预测下一个词 "：看到 <BOS> 预测"我"，看到 <BOS> 我 预测"爱"，看到 <BOS> 我 爱 预测"猫"。所以它的输入天然比输出"慢半拍"。
**解码器每一层做什么？**看图 3，三件套：
- ① 掩码多头自注意力 ：和编码器的自注意力几乎一样，Q/K/V 都来自解码器自己，但多了一张"掩码" ------生成第 t t t 个词时，只许看它左边的词（已经生成的），不许偷看右边的词（还没生成的）。图 3 右上角那个红色小三角，就是"上三角遮罩"的示意：未来位置全部被盖住（细节在第 8 章展开，这一章先记住"有这道保险"）；
- ② 多头交叉注意力 ：这是解码器独有的、也是全模型最核心的一环。Q 来自解码器自己 （"我下一步该说什么？"），K、V 来自编码器的记忆 Z（"源句里有什么内容可以回答我？"）。解码器拿着自己的问题，去查编码器做的笔记------具体查哪个词，由图 5 的热力图可见；
- ③ 前馈网络 FFN：和编码器一样，每个词独立地"再想一想"。
每一件之后都跟着残差连接 + 层归一化，和编码器的套路完全一致。
解码器为什么是"逐字作者"？因为它一次只能生成一个词 ：先看到 <BOS> 输出"我"，再把"我"并进输入，看到 <BOS> 我 输出"爱"......如此循环，直到输出 <EOS>（结束标记）。这就是第 7 节要讲的"串行"。
💡 左侧编码器 vs 右侧解码器，一句话总结：
- 编码器：自注意力 读懂源句，并行，一次搞定；
- 解码器：掩码自注意力 + 交叉注意力 生成目标句，串行 ，逐词憋。
编码器负责"读书"，解码器负责"写书"，交叉注意力就是"写书时翻笔记"。
四、三种注意力：Q、K、V 的三个不同来源
讲到这儿，细心的人会发现：全模型里"注意力"出现了三次，但每次的 Q/K/V 来源都不一样。这是新手最容易混的地方，必须用一张对比图彻底讲清楚：
| 注意力 | 出现在哪 | Q（问题）来自 | K、V（答案）来自 | 特殊之处 |
|---|---|---|---|---|
| 自注意力 | 编码器每层 | 源句 X 自己 | 源句 X 自己 | 无 |
| 掩码自注意力 | 解码器每层 | 目标句 Y 自己 | 目标句 Y 自己 | 上三角遮罩，不许看未来 |
| 交叉注意力 | 解码器每层 | 解码器自己 | 编码器记忆 Z | 两个模型之间的"对话" |
看懂这张表，你就是架构通了：
- 自注意力："词和词互相对话"------源句内部交流；
- 掩码自注意力："已生成的词之间对话，但不许剧透"------目标句内部交流，且有防偷看保险；
- 交叉注意力 ："解码器问，编码器答"------两个模块之间的跨语言交流，这是 Transformer 能翻译的根本原因。
注意：三种注意力用的是同一个公式 ： A = softmax ( Q K ⊤ d k ) V A = \text{softmax}\left(\frac{QK^\top}{\sqrt{d_k}}\right)V A=softmax(dk QK⊤)V。公式从头到尾没变，变的只是 Q/K/V 从哪来。这就是图 4 底部那句话："变的是原料，不变的是配方"。
五、一次完整翻译的"流水账"：从输入到输出

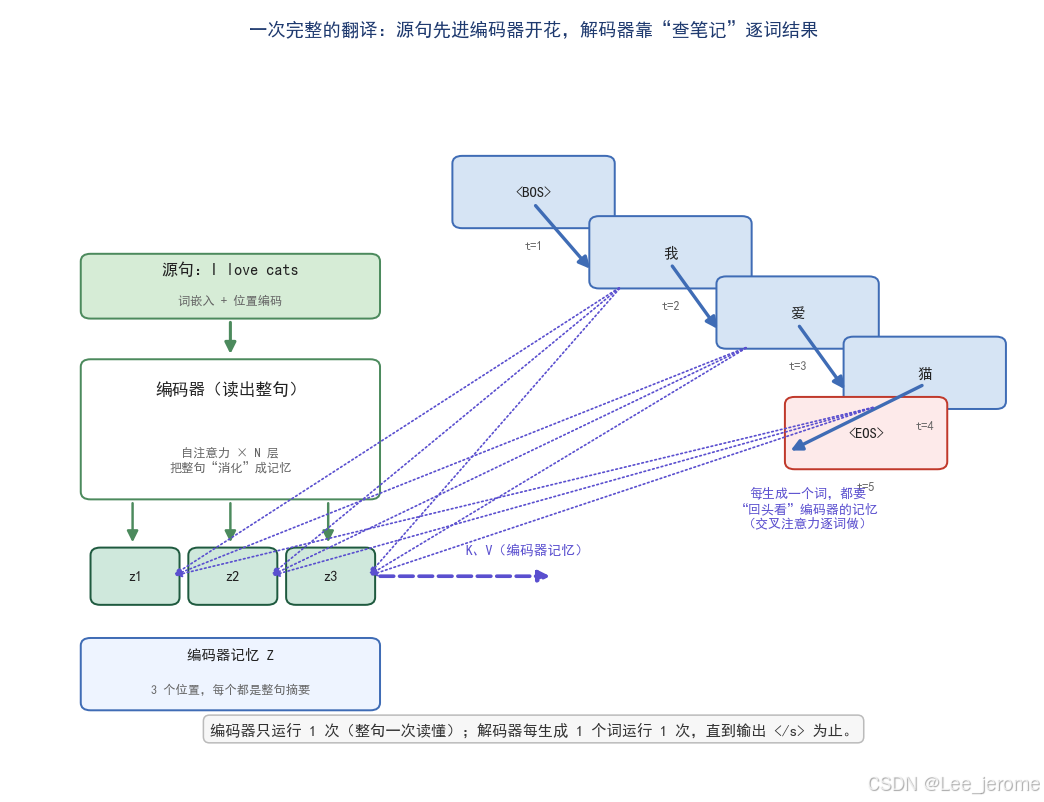

理论讲完了，现在把整栋楼"通电"------走一遍从源句到目标句的完整流程。翻译 "I love cats" → "我 爱 猫"，整个过程如下：
跟着图 5 的箭头，把流水账从头到尾捋一遍：
第 1 步：编码器读源句（只跑 1 次）。
"I love cats" 三个词分别变成向量（嵌入 + 位置编码），一起进入编码器。经过 N 层自注意力 + 前馈，输出三个"读懂了整句"的向量 z 1 , z 2 , z 3 z_1, z_2, z_3 z1,z2,z3，合起来叫记忆 Z Z Z。注意：编码器全程只运行这一次，之后它就在旁边"待命"，随时供解码器查询。
第 2 步：解码器生成第一个词。
解码器输入只有 <BOS>。它先做掩码自注意力（只有一个词，没什么可看的），然后做交叉注意力：拿自己的 Q 去查 Z Z Z 里的 z 1 , z 2 , z 3 z_1, z_2, z_3 z1,z2,z3，加权求和后过 FFN，最后经过 Linear + Softmax 输出一个"词表上的概率分布"------挑概率最大的那个词，就是"我"。
第 3 步：解码器生成第二个词。
把"我"接到输入后面，现在是 <BOS> 我。再跑一遍同样的流程，掩码自注意力让"我"看一眼"<BOS>"（但不能看未来的词），交叉注意力再查一次编码器记忆，输出"爱"。
第 4 步、第 5 步：继续憋。
<BOS> 我 爱 → 输出"猫"；<BOS> 我 爱 猫 → 输出 <EOS>，生成结束。
流水账的四个要点：
- 编码器跑 1 次，解码器跑 N 词次------编码器是"一次读懂"，解码器是"逐词生成"；
- 每一步解码器的输入都比上一步多一个词------这是"自回归"（Autoregressive）的本质：模型吃自己上一步的输出；
- 交叉注意力贯穿解码器的每一步------无论生成到第几个词，都要回头查编码器的记忆，这就是图 1 那些紫色 K、V 箭头的含义；
- 每一步都输出一个概率分布------Softmax 之后挑 argmax 就是"贪心生成"，后面第 13 章讲 GPT 时会详细展开采样技巧。
六、实操验证（一）：亲手搭一个"微型 Transformer 骨架"
理论说得再明白，不如亲手跑一遍。这一节我们搭一个微型 Transformer 骨架 ：维度压到 d m o d e l = 4 d_{model}=4 dmodel=4，源句 3 个词、目标句 3 个词，但架构图和真实模型完全一致------图上有哪一块，代码里就有哪一段。代码越简单越好，全程只用 NumPy，复用前几章的零件。
python
import numpy as np
def softmax_rows(M):
e = np.exp(M - M.max(axis=1, keepdims=True))
return e / e.sum(axis=1, keepdims=True)
def scaled_dot_product_attention(Q, K, V, mask=None):
d_k = K.shape[-1]
scores = (Q @ K.T) / np.sqrt(d_k) # 打分 + 缩放（第3章）
if mask is not None:
scores = scores + mask # 加掩码：未来位置变成 -1e9
weights = softmax_rows(scores) # 行归一化成权重
return weights @ V, weights # 加权和 + 权重（供查看）
def positional_encoding(max_len, d_model): # 第5章
pe = np.zeros((max_len, d_model))
pos = np.arange(max_len)[:, None]
i = np.arange(d_model // 2)
inv = 1.0 / (10000.0 ** (2 * i / d_model))
pe[:, 0::2] = np.sin(pos * inv)
pe[:, 1::2] = np.cos(pos * inv)
return pe
def layer_norm(X, eps=1e-5): # 归一化（第7章细讲）
mu = X.mean(axis=-1, keepdims=True)
var = X.var(axis=-1, keepdims=True)
return (X - mu) / np.sqrt(var + eps)
def ffn(X, W1, b1, W2, b2): # 前馈网络（第7章细讲）
return np.maximum(0, X @ W1 + b1) @ W2 + b2
np.random.seed(42)
d_model = 4
vocab_tgt = 6 # <BOS> <EOS> 我 爱 猫 <PAD>
W_emb_src = np.random.randn(3, d_model) * 0.1 # 源句 3 个词的表
W_emb_tgt = np.random.randn(vocab_tgt, d_model) * 0.1
Wq = np.random.randn(d_model, d_model) * 0.1
Wk = np.random.randn(d_model, d_model) * 0.1
Wv = np.random.randn(d_model, d_model) * 0.1
W1 = np.random.randn(d_model, d_model * 2) * 0.1; b1 = np.zeros(d_model * 2)
W2 = np.random.randn(d_model * 2, d_model) * 0.1; b2 = np.zeros(d_model)
Wo = np.random.randn(d_model, vocab_tgt) * 0.1 # 输出投影
# ---------- 编码器：一次读完整句 ----------
X = W_emb_src + positional_encoding(3, d_model)[:3] # 嵌入 + 位置编码
Q = X @ Wq; K = X @ Wk; V = X @ Wv
Z, _ = scaled_dot_product_attention(Q, K, V) # ① 自注意力
Z = layer_norm(X + Z) # 残差 + 归一化
Z = layer_norm(Z + ffn(Z, W1, b1, W2, b2)) # FFN + 残差 + 归一化
# 到这里 Z 就是"编码器记忆"
# ---------- 解码器：teacher forcing 一次喂完整目标句 ----------
Y = W_emb_tgt[[0, 1, 2]] + positional_encoding(3, d_model)[:3] # <BOS> 我 爱
mask = np.triu(np.full((3, 3), -1e9), k=1) # 上三角掩码
Q = Y @ Wq; K = Y @ Wk; V = Y @ Wv
M, _ = scaled_dot_product_attention(Q, K, V, mask) # ① 掩码自注意力
M = layer_norm(Y + M)
Q = M @ Wq; K = Z @ Wk; V = Z @ Wv # ② 交叉注意力
C, attn = scaled_dot_product_attention(Q, K, V) # Q 自解码器，K/V 自编码器
C = layer_norm(M + C)
C = layer_norm(C + ffn(C, W1, b1, W2, b2)) # ③ FFN
logits = C @ Wo # 输出层 Linear跑起来，看看每一层的 Shape------你会发现每一条都神奇地保持 (3, 4)：
源句嵌入 + 位置编码 X : (3, 4)
编码器·自注意力 : (3, 4)
编码器·残差 + 归一化 : (3, 4)
编码器·前馈 + 残差 + 归一化（= 编码器记忆 Z）: (3, 4)
目标句嵌入 + 位置编码 Y : (3, 4)
掩码矩阵（上三角 = -1e9）:
[[ 0.e+00 -1.e+09 -1.e+09]
[ 0.e+00 0.e+00 -1.e+09]
[ 0.e+00 0.e+00 0.e+00]]
解码器·掩码自注意力 : (3, 4)
解码器·残差 + 归一化 : (3, 4)
解码器·交叉注意力 : (3, 4) （K、V 来自编码器 Z）
解码器·残差 + 前馈 + 归一化: (3, 4)
输出层 Linear → logits : (3, 6) （词表大小）对着架构图一段一段看，每一行都对应图上的一块：
X是 (3, 4)：3 个源词，每个 4 维------对应图 1 左下角"源句嵌入 + 位置编码"；- 编码器自注意力输出还是 (3, 4)：自注意力不改变形状------对应图 2 的"① 多头自注意力"；
- 残差 + 归一化、FFN、残差 + 归一化，全都不变形状：所以编码器想叠几层就叠几层------对应图 2 整张图；
Z是 (3, 4)：这就是编码器记忆，供交叉注意力调用------对应图 1 的紫色 K、V 箭头；- 掩码矩阵：对角线及以下全是 0（看得见），右上角全是 -1e9（遮成负无穷，softmax 后权重为 0）------对应图 3 右上角的小三角；
- 交叉注意力输出 (3, 4)：Q 是解码器的、K/V 是编码器的，形状都不变------对应图 4 第三列；
- 最后
logits变成 (3, 6) ：3 个目标词位置，每个预测 6 个词表词的概率------对应图 1 的Linear + Softmax输出层。
这就是"一张图看懂全貌"的实操版：架构图上每一个方块，都能在你自己的代码里找到对应的一行。把这段骨架代码跑通，你就已经亲手"搭"过一遍 Transformer 了（第 9 章再把它升级成完整版）。
七、实操验证（二）：掩码自注意力 vs 交叉注意力，K/V 从哪来
上面骨架里有一个细节值得单独验证：为什么掩码自注意力和交叉注意力不一样？ 我们用两个小实验把它们的区别"钉死"。
实验 A：掩码真的把未来遮死了吗？
构造 4 个词的序列 <BOS> 我 爱 猫，看位置 1（"我"）在加掩码前后，对后面两个词（"爱"、"猫"）的注意力权重：
python
S = 4
mask4 = np.triu(np.full((S, S), -1e9), k=1) # 上三角掩码
np.random.seed(7)
Qs = np.random.randn(S, 4) * 0.5
Ks = np.random.randn(S, 4) * 0.5
_, W_no = scaled_dot_product_attention(Qs, Ks, np.ones((S, 4))) # 不加掩码
_, W_ma = scaled_dot_product_attention(Qs, Ks, np.ones((S, 4)), mask4) # 加掩码真实结果：
不加掩码------位置 1（"我"）对后两词的权重: [0.391 0.168] （>0，偷看到了未来）
加了掩码------位置 1（"我"）对后两词的权重: [0. 0.] （=0，未来被遮死）铁证如山：不加掩码时，"我"会偷看"爱"和"猫"（权重 0.391、0.168）；加了掩码后，这两个权重被强制压成 0 。这就是解码器"不剧透"的物理实现-------1e9 加进打分矩阵，softmax 之后就是 0。
实验 B：交叉注意力的 K/V 到底来自谁？
在骨架代码里，交叉注意力那两行是：
python
Q = M @ Wq # Q 来自解码器自己（M 是解码器状态）
K = Z @ Wk # K 来自编码器记忆
V = Z @ Wv # V 来自编码器记忆打印三个来源的形状：
解码器 Q 的形状: (3, 4) （来自解码器自己）
编码器 K 的形状: (3, 4) （来自编码器记忆）
编码器 V 的形状: (3, 4) （来自编码器记忆）
→ 两个来源不同：解码器"问问题"，编码器"提供答案"对比结论：
- 掩码自注意力 ：Q、K、V 都来自解码器自己，是"已生成的词之间对话"；
- 交叉注意力 ：Q 来自解码器，K、V 来自编码器，是"解码器问、编码器答"。
同一个注意力公式，换一下 K/V 的来源，就从"自言自语"变成了"跨语言对话"------这就是图 4 那张对比表的意义。
八、交叉注意力到底"看"了源句的哪个词？热力图实锤
实操验证（二）只证明了"K/V 来自编码器"，但还差最后一步：解码器生成"我"的时候，真的会重点看源句里的 "I" 吗？ 我们把交叉注意力的权重矩阵画成热力图，眼见为实。
为了让规律肉眼可见，我们给源句和目标词各造一组"语义对齐"的简易向量（比如 "I" 和"我"偏同一维、"love" 和"爱"偏同一维），然后跑一遍标准的交叉注意力公式：
python
E_src = np.array([[1.0, 0.05, 0.15], # I ------ 偏"我"的维度
[0.05, 1.0, 0.05], # love ------ 偏"爱"的维度
[0.15, 0.05, 1.0]]) # cats ------ 偏"猫"的维度
E_tgt = np.array([[1.0, 0.08, 0.10], # 我
[0.08, 1.0, 0.08], # 爱
[0.10, 0.08, 1.0]]) # 猫
S = E_tgt @ E_src.T
W = softmax_rows(S) # 每行归一化成注意力权重真实算出的权重矩阵：
行=目标词（Q），列=源词（K/V）：
我: 对 I=0.53 love=0.22 cats=0.25
爱: 对 I=0.23 love=0.54 cats=0.23

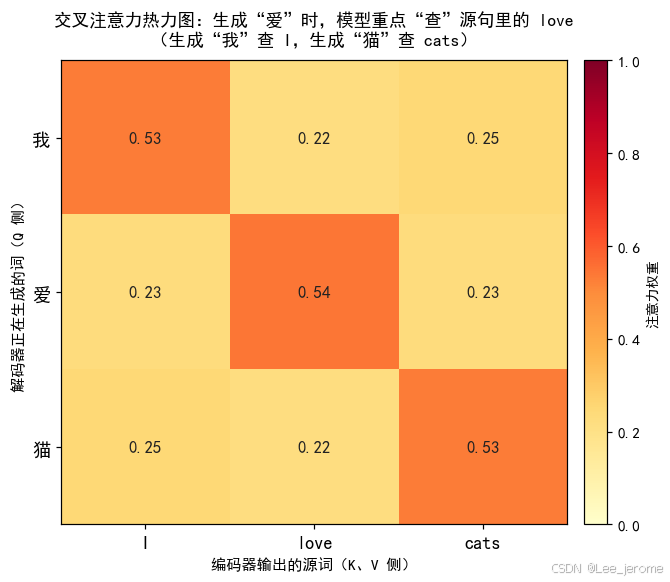

猫: 对 I=0.25 love=0.22 cats=0.53画成热力图：
看图 6，规律不能再明显了：主对角线（我→I、爱→love、猫→cats）一片深红，权重都超过 0.5；斜对角一片浅黄。用一句话说：
解码器生成第 t t t 个目标词时，交叉注意力会自动把注意力集中在源句里"语义最相关"的那几个词上------这就是"查笔记"的微观画面。训练完成后，真实模型学到的交叉注意力权重，形态正是这个样子（只是每一行不再这么"干净"，会同时关注多个相关的源词）。
这一步把整个架构的"最后一公里"也打通了：图 1 的紫色 K、V 箭头，图 5 的"回头看"虚线，到这里全部落地成了一张具体的权重矩阵。

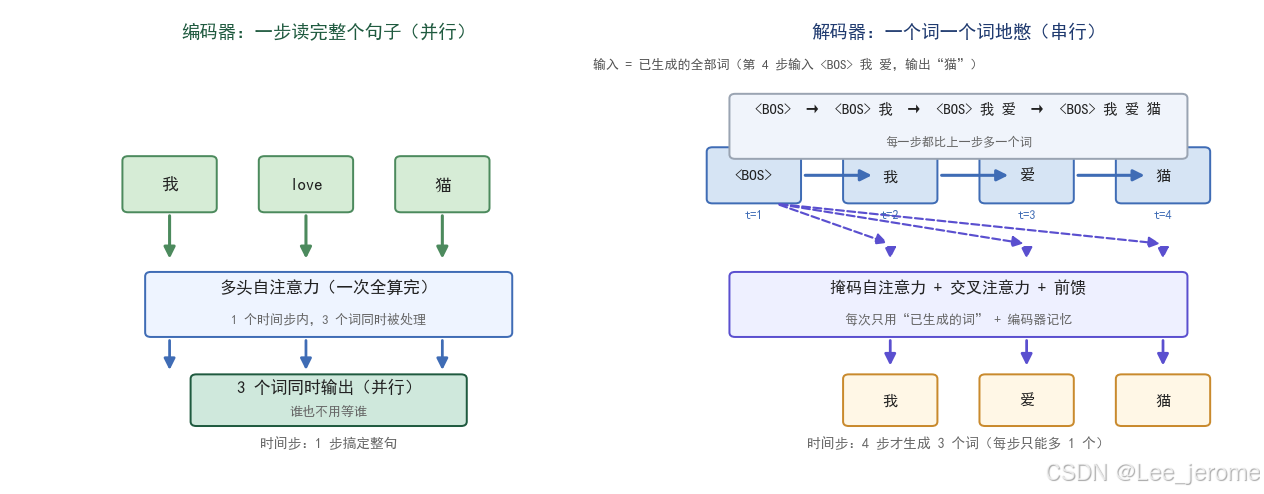

九、为什么编码器能并行、解码器必须串行？
这是面试中最爱考、也最容易答混的一个问题。答案其实就藏在两边的输入里：编码器的输入是"完整的一整句"，解码器的输入是"当前已生成的部分"。我们看图说话：
**编码器为什么并行？**源句 "I love cats" 在输入的那一刻就是完整的------三个词全都摆在那儿。多头自注意力让它们互相看，一次前向传播就同时算出三个词的新表示。词与词之间没有"谁先谁后"的依赖，天然可以并行。这也是 Transformer 比 RNN 快一个数量级的根本原因：RNN 只能一个词一个词地读（串行），Transformer 一口气读完（并行）。
**解码器为什么串行？**目标句是"边生成边变长"的：生成"爱"之前，世界上还不存在"爱"这个词的位置------它得先靠"<BOS> 我"这两个词算出来。也就是说，第 t t t 个词的输出依赖前 t − 1 t-1 t−1 个词的输出，这种依赖关系决定了解码器推理时只能一个词一个词地来。
但注意一个容易混的点：**训练时解码器反而是"并行"的！**请把图 7 右半边和骨架代码对照一下------骨架里我们直接喂入了完整的 <BOS> 我 爱（三个位置同时算），这叫 Teacher Forcing（老师强迫）：训练时正确答案已知，我们一次性把整句喂进去，让三个位置同时预测，再用掩码确保"每个位置只依赖它左边的词"。所以：
- 训练时 ：喂完整目标句 + 掩码 → 三个位置并行算（快）；
- 推理时 ：没有正确答案 → 只能逐词生成，串行（慢，但这是唯一的路）。
💡 一句话记住：编码器输入是"完整的书"，所以并行；解码器推理时输入是"自己刚写的前半本书"，所以串行；训练时输入是"老师给的完整答案"，所以也能并行（加掩码防剧透即可）。

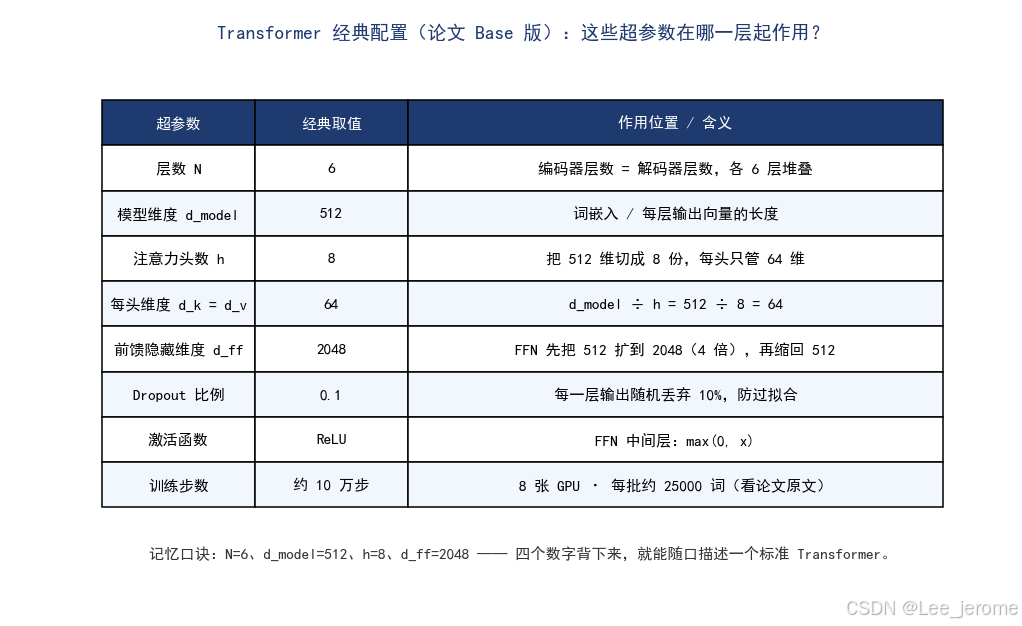

十、经典超参数：N=6、d_model=512、h=8 从哪来？
看论文《Attention Is All You Need》时，Table 3 里有一串数字：N=6、d_model=512、h=8、d_ff=2048。这些数字是"标准配置"（Base 版），几乎所有入门教程都会用到。它们分别管什么？看图 8：
每个超参数在架构图里的位置：
- N = 6：图 1 里"...共 N 层"的 N。编码器 6 层 + 解码器 6 层，共 12 个"大块"（每一块含 2~3 个注意力/前馈子层）；
- d_model = 512：所有词向量、所有层输出的维度。图 1 里每个方块进出的向量都是 512 维；
- h = 8：多头注意力把头数。第 4 章讲过，512 维切成 8 份，每份 64 维，8 个头并行看；
- d_k = d_v = 64：每个头的维度，等于 d_model ÷ h = 512 ÷ 8；
- d_ff = 2048：前馈网络"先扩维"到 2048（4 倍 d_model），再缩回 512。图 2 的"② 前馈网络"里就藏着这个 4 倍；
- Dropout = 0.1：每个子层的输出随机丢弃 10%，防过拟合。
**这些数字能算出参数量吗？**能。以编码器单层为例：自注意力有 Q/K/V 三个投影矩阵，每个 512×512，加上输出投影一个 512×512，共 4 × 512 2 4 \times 512^2 4×5122；前馈有两个矩阵 512×2048 和 2048×512，共 2 × 512 × 2048 2 \times 512 \times 2048 2×512×2048。代入验证脚本算出的真实数字：
编码器单层参数量 = 4×d_model² + 2×d_model×d_ff = 3145728 （约 315 万）
解码器单层参数量 = 6×d_model² + 2×d_model×d_ff = 3670016 （约 367 万，多出两个交叉注意力的投影）
全部 6 层（编+解）参数量 ≈ 4089 万看到没有------解码器单层比编码器单层多约 52 万参数，就差在"交叉注意力"那组额外的 Q/K/V 投影上，这正好和我们前面讲的"解码器多一种注意力"对上了。约 4089 万的骨干参数量（还没算嵌入层和输出层），这就是论文里"约 6500 万总参数"的骨干来源。
🎤 记忆口诀 ：N=6、d=512、h=8、ff=2048------四个数字背下来，你就能随口描述一个标准 Transformer，也就能看懂任何一篇论文的开始部分了。
十一、常见坑与自查
- 以为编码器和解码器结构一样 ：编码器是"自注意力 + 前馈"两件套；解码器是"掩码自注意力 + 交叉注意力 + 前馈"三件套，多一个交叉注意力，多一张掩码；
- 以为交叉注意力是"另一种公式" ：公式和自注意力完全一样 （ A = softmax ( Q K ⊤ / d k ) V A=\text{softmax}(QK^\top/\sqrt{d_k})V A=softmax(QK⊤/dk )V），变的是 Q/K/V 的来源------Q 来自解码器，K/V 来自编码器；
- 把掩码自注意力和交叉注意力的顺序记反 ：解码器每层先 做掩码自注意力（处理自己），再做交叉注意力（查源句），顺序不能换；
- 以为编码器也是逐词生成的 ：编码器一次读完整句 （并行）；只有解码器推理时逐词生成（串行）；而解码器训练时因为 teacher forcing 也可以并行；
- 以为解码器的输入就是目标句本身 ：是右移一位 的目标句------前面补
<BOS>，真正的任务是"用前 t t t 个词预测第 t + 1 t+1 t+1 个词"； - 以为"掩码"是模型学出来的 ：掩码是手工构造的固定矩阵 （
np.triu生成的上三角），不是参数，不参与训练； - 以为交叉注意力只看一个源词 ：真实模型的每一行权重通常分散在多个相关的源词上（图 6 只是为了直观才显得"干净"），它做的是"加权求和"，不是"只挑一个"；
- 把 N 和 h 混为一谈 ：N 是层数 （纵向堆叠），h 是头数（横向切分），一个在"楼层"维度，一个在"维度"维度；
- 以为参数量只和 d_model 有关 ：FFN 的 d_ff 贡献更大（ 2 × 512 × 2048 ≈ 210 2 \times 512 \times 2048 \approx 210 2×512×2048≈210 万，比自注意力的 4 × 512 2 ≈ 105 4 \times 512^2 \approx 105 4×5122≈105 万还多一倍）。
小结
这一章我们把五章的零件组装成了整栋大楼，核心收获八条：
- 整体架构 ：Transformer = 编码器（读懂源句）+ 解码器（生成目标句），右边每层都要通过交叉注意力"查"左边的记忆；
- 编码器 ：
自注意力 + 前馈 + 残差 + 归一化× N 层，一次读完整句（并行），输出"编码器记忆" Z； - 解码器 ：
掩码自注意力 + 交叉注意力 + 前馈 + 残差 + 归一化× N 层，逐词生成（串行），输入是右移一位的目标句； - 三种注意力 ：自注意力（Q=K=V=自己）、掩码自注意力（同左 + 上三角遮罩）、交叉注意力（Q 自解码器，K/V 自编码器）------配方不变，原料不同；
- 数据流：编码器跑 1 次 → 解码器逐词跑 N 次，每一步都"回头看"编码器记忆，最后 Linear+Softmax 出概率分布；
- 并行 vs 串行：编码器并行（输入完整），解码器推理串行（依赖前序输出），训练时 teacher forcing 可并行；
- 经典超参数：N=6、d_model=512、h=8、d_k=d_v=64、d_ff=2048、Dropout=0.1，骨干参数量约 4089 万；
- 实操验证：微型骨架让架构图每一块都对应一行代码，掩码把未来权重压成 0，交叉注意力热力图证明"生成哪个词就看哪个源词"。
架构篇的"平面图"已经拿到手了。但你可能已经注意到，这一章里反复出现"残差连接""层归一化""前馈网络"这几个词，而我们始终是"先记住它在哪、有什么作用"，没有展开讲它到底怎么算 。下一章，我们就钻进编码器内部，把这栋楼的第一块承重墙------残差连接、LayerNorm 与前馈网络------一块砖一块砖地拆开看。
下一篇（三十六）：Encoder 内部------残差连接、LayerNorm 与前馈网络
