C# 接入 SpatiaLite——从原生 DLL 加载到 Shapefile 入库与自定义 SQL

一、先把问题说清楚

ℹ️ 读者定位

适合你，如果： 你会写 C#，正在做 WinForms、WPF 或本地 GIS 工具，需要读取 Shapefile、执行空间 SQL，或者把自己的业务方法注册成 SQL 函数。

开始前需要： .NET 8 SDK、Windows 开发环境、x64 运行条件，以及一套可用的 SpatiaLite 原生 DLL。

读完可以完成： 建立 C# → SQLite → SpatiaLite 的连接，导入 Shapefile，并用 CreateFunction 注册 C# UDF。

暂时不适合： 跨平台发布、云端多用户并发或完整 GIS 服务治理场景；本文聚焦 Windows 本地嵌入式应用。

在工作中，我们经常会遇到一个很容易误判的问题：C# 程序明明已经能打开 SQLite 文件，但执行 ST_Intersects、AsText 或 spatialite_version() 时，却提示找不到函数。

这往往不是 SQL 写错了，而是 SpatiaLite 还没有真正进入当前 SQLite 连接。SQLite 是数据库内核，空间能力来自 mod_spatialite.dll；而这个扩展又依赖匹配的 SQLite、GEOS、PROJ 和 RTTOPO 等原生库。

所以，C# 接入 SpatiaLite 的关键不是"装一个包"，而是把原生依赖链接完整。

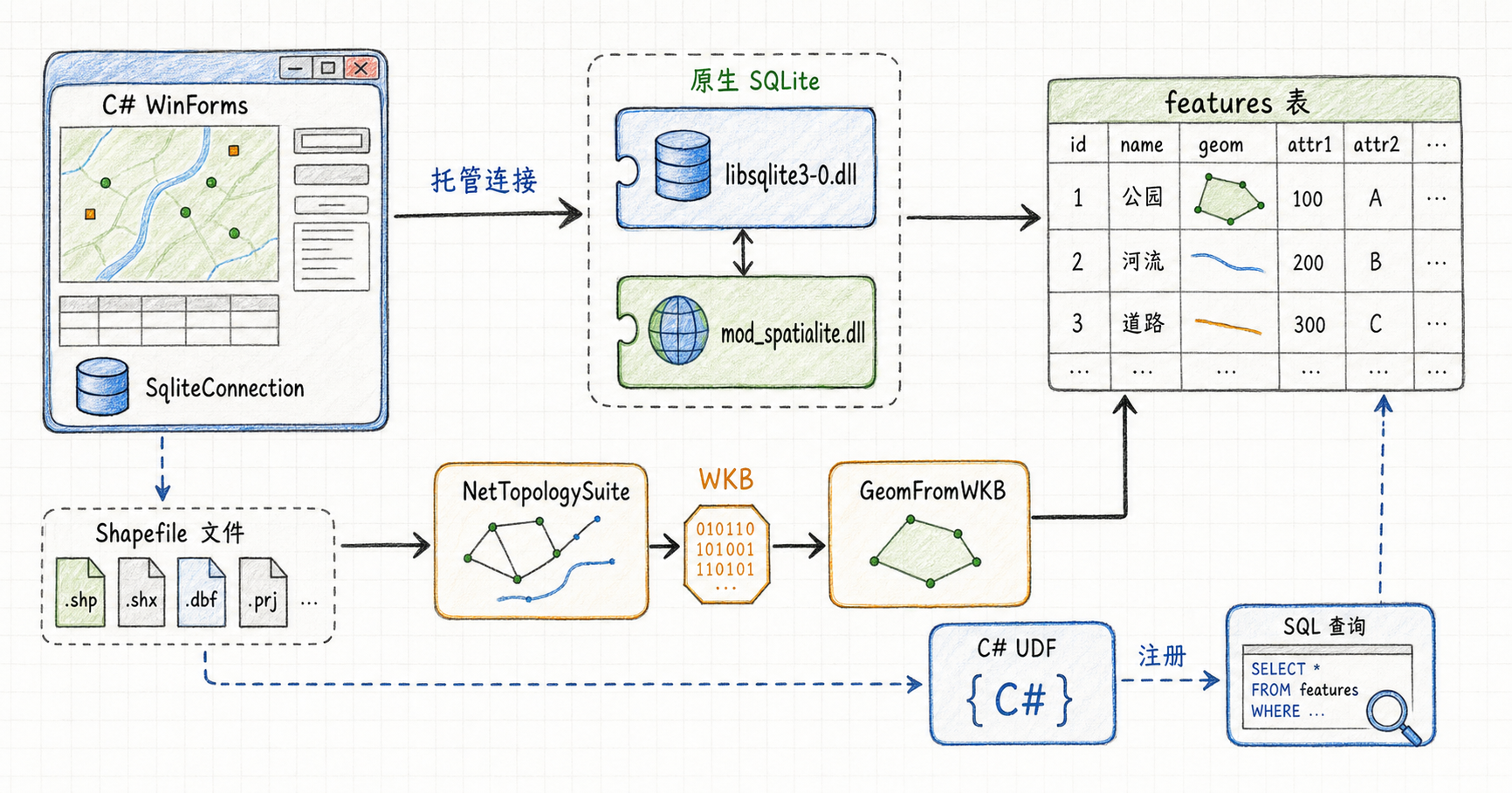

bash 复制代码

C# 托管连接
  ↓
指定的 libsqlite3-0.dll
  ↓
加载 mod_spatialite.dll
  ↓
SpatiaLite 空间函数和元数据
  ↓
NTS 处理 Shapefile 与 WKB

本文使用一个已经跑通的。NET 8 WinForms 项目，完整走一遍：

准备 NuGet 和原生 DLL。
打开 SQLite 并加载 SpatiaLite。
用 NetTopologySuite 把 Shapefile 导入空间表。
用一个独立 C# 类注册 SQL UDF。
在 WinForms 中执行查询并验证结果。

二、先让依赖链跑起来

2.1 项目依赖各自负责什么

项目目标是 net8.0-windows，运行目标固定为 win-x64。核心依赖如下：

bash 复制代码

<ItemGroup>
  <PackageReference Include="DotSpatial.Data" Version="4.0.656" />
  <PackageReference Include="NetTopologySuite.IO.Esri.Shapefile" Version="1.2.0" />
  <PackageReference Include="Microsoft.Data.Sqlite.Core" Version="8.0.22" />
  <PackageReference Include="SQLitePCLRaw.core" Version="2.1.10" />
  <PackageReference Include="SQLitePCLRaw.provider.dynamic_cdecl" Version="2.1.10" />
  <PackageReference Include="System.Text.Encoding.CodePages" Version="8.0.0" />
</ItemGroup>

不要把这些库理解成同一种东西：

组件	职责
DotSpatial.Data	检查 Shapefile 图层、属性表和要素数量
NetTopologySuite.IO.Esri.Shapefile	读取 Shapefile 几何与属性
NetTopologySuite	处理几何、WKB、面积和缓冲区
Microsoft.Data.Sqlite.Core	提供 C# SQLite 连接和命令 API
SQLitePCLRaw 动态 provider	让托管连接使用指定的 SQLite 原生 DLL
mod_spatialite.dll	提供空间函数、空间元数据和空间类型

这里特意使用 Microsoft.Data.Sqlite.Core，因为我们要自己指定 SQLite 原生库。Microsoft 官方把这类场景称为 custom SQLite version，并建议由应用负责部署自己的 native library。自定义 SQLite 版本

2.2 原生目录必须完整

示例使用的 SpatiaLite 目录：

bash 复制代码

D:\Code\Java\gis\shp2spatialite\native\mod_spatialite-5.1.0-win-amd64

至少要确认下面这些文件存在：

bash 复制代码

libsqlite3-0.dll
mod_spatialite.dll
libgeos_c.dll
libproj_9_2.dll
librttopo-1.dll
proj.db

不要只复制 mod_spatialite.dll。 扩展加载时还要解析依赖库；缺少其中任意一个，最终都可能表现为扩展加载失败。

2.3 x64 必须对齐

原生目录名称是 win-amd64，所以项目也要固定 x64：

bash 复制代码

<PropertyGroup>
  <PlatformTarget>x64</PlatformTarget>
  <RuntimeIdentifier>win-x64</RuntimeIdentifier>
</PropertyGroup>

Any CPU 或 x86 很容易出现"编译成功、运行加载 DLL 失败"。第一次排查时，先检查程序位数和原生目录位数。

三、打开连接，再加载空间扩展

3.1 先配置原生 SQLite

项目用 SpatialiteNative 集中处理原生环境：

bash 复制代码

public static void Initialize(string nativeDirectory)
{
    var directory = Path.GetFullPath(nativeDirectory);
    var sqlitePath = Path.Combine(directory, "libsqlite3-0.dll");
    var extensionPath = Path.Combine(directory, "mod_spatialite.dll");

    if (!File.Exists(sqlitePath))
        throw new FileNotFoundException("未找到 libsqlite3-0.dll", sqlitePath);

    if (!File.Exists(extensionPath))
        throw new FileNotFoundException("未找到 mod_spatialite.dll", extensionPath);

    SetDllDirectory(directory);

    var provider = new SQLitePCL.SQLite3Provider_dynamic_cdecl();
    SQLitePCL.SQLite3Provider_dynamic_cdecl.Setup(
        "sqlite3",
        new NativeLibraryAdapter(sqlitePath));
    SQLitePCL.raw.SetProvider(provider);
}

完整实现还会把目录加入当前进程的 PATH，并用 NativeLibrary.Load / TryGetExport 查找 SQLite 函数。

顺序很重要：先配置 provider，再创建第一个 SqliteConnection。不要连接已经打开后才切换 SQLite 原生库。

3.2 加载 `mod_spatialite.dll`

数据库服务中的关键代码：

bash 复制代码

SpatialiteNative.Initialize(_nativeDirectory);

var connectionString = new SqliteConnectionStringBuilder
{
    DataSource = _databasePath,
    Mode = SqliteOpenMode.ReadWriteCreate,
    Cache = SqliteCacheMode.Shared
}.ToString();

_connection = new SqliteConnection(connectionString);
_connection.Open();
_connection.EnableExtensions(true);
_connection.LoadExtension(
    Path.Combine(_nativeDirectory, "mod_spatialite.dll"),
    "sqlite3_modspatialite_init");

EnableExtensions(true) 只是允许扩展加载，LoadExtension 才是把 SpatiaLite 注入当前连接。官方扩展示例也是先打开连接，再调用 LoadExtension。加载 SQLite 扩展

3.3 立即做三层验证

连接打开后，不要直接执行复杂空间分析，先做最小验证：

bash 复制代码

SELECT sqlite_version();
SELECT spatialite_version();
SELECT GeometryType(GeomFromText('POINT(116.391 39.907)', 4326));

三条 SQL 分别验证 SQLite、SpatiaLite 和几何构造。任何一层失败，都能快速定位问题。

接着初始化空间元数据：

bash 复制代码

CustomSqlFunctions.Register(_connection);
ExecuteNonQuery("SELECT InitSpatialMetaData(1);");

InitSpatialMetaData(1) 会创建 geometry_columns、spatial_ref_sys 等基础表，但不会替你创建业务表。

02-winforms-spatialite-connected

四、把 Shapefile 变成空间表

4.1 DotSpatial 和 NTS 的分工

项目同时使用 DotSpatial 和 NetTopologySuite，但并不是让两个库重复读取：

DotSpatial 用于检查图层、属性列和要素数量。
NTS 用于读取几何、写出 WKB，并执行 C# UDF 中的几何计算。

Shapefile 也不是单文件格式，通常需要：

bash 复制代码

roads.shp
roads.shx
roads.dbf

如果带坐标系信息，还应有：

bash 复制代码

roads.prj

4.2 创建普通属性列和空间列

导入流程先根据 DBF 字段创建属性列：

bash 复制代码

CREATE TABLE "features" (
    "id" INTEGER PRIMARY KEY AUTOINCREMENT,
    "name" TEXT,
    "rank" INTEGER
);

再由 SpatiaLite 增加空间列：

bash 复制代码

SELECT AddGeometryColumn(
    'features', 'geom', 0, 'GEOMETRY', 2
);

示例默认传入 SRID 0，只表示当前没有确认坐标系。若 .prj 或业务配置明确是 EPSG:4326，应传入 4326。不要把 SRID 0 当成 WGS84。

4.3 用 WKB 连接 NTS 和 SpatiaLite

NTS 侧写 WKB：

bash 复制代码

var writer = new WKBWriter();
geometryParameter.Value = writer.Write(feature.Geometry);

数据库侧用 GeomFromWKB 构造几何：

bash 复制代码

INSERT INTO "features" ("name", "geom")
VALUES ($name, GeomFromWKB($geom, $srid));

WKB 是这一层最稳定的接缝：C# 不需要拼 WKT，几何通过参数化 BLOB 传输，最终仍然落成 SpatiaLite 的空间列。

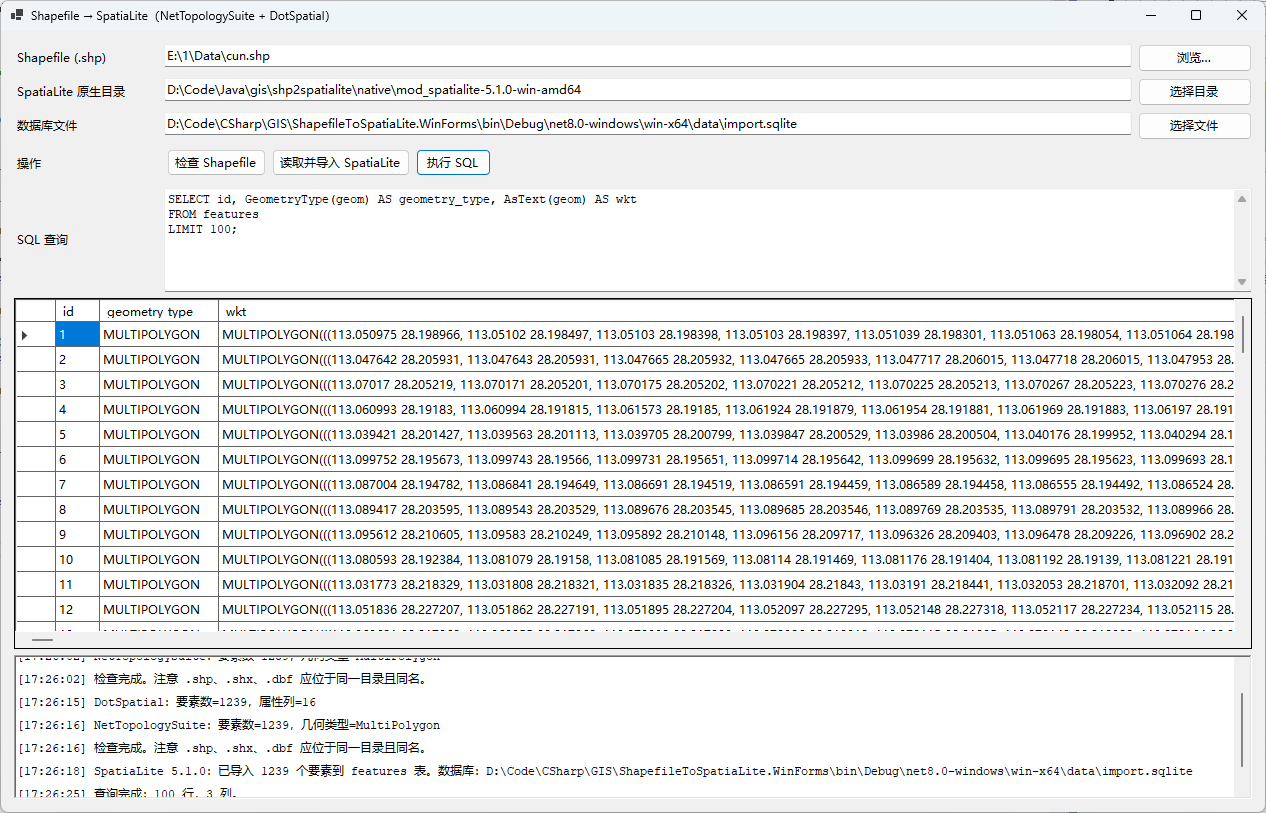

导入后先执行：

bash 复制代码

SELECT
    id,
    GeometryType(geom) AS geometry_type,
    AsText(geom) AS wkt
FROM features
LIMIT 100;

成功时应该看到 POINT、LINESTRING 或 POLYGON，以及对应的 WKT。

02-winforms-spatialite-connected

五、用独立类实现 C# UDF

5.1 把注册逻辑集中起来

不要把 UDF 注册代码放在按钮事件里。项目用单独的 CustomSqlFunctions 类：

bash 复制代码

using Microsoft.Data.Sqlite;
using NetTopologySuite.IO;

internal static class CustomSqlFunctions
{
    public static void Register(SqliteConnection connection)
    {
        ArgumentNullException.ThrowIfNull(connection);

        connection.CreateFunction<string?, string?>(
            "gis_upper",
            value => value?.Trim().ToUpperInvariant(),
            isDeterministic: true);

        connection.CreateFunction<byte[], double>(
            "gis_area",
            wkb => new WKBReader().Read(wkb).Area,
            isDeterministic: true);

        connection.CreateFunction<byte[], double, byte[]>(
            "gis_buffer",
            (wkb, distance) =>
            {
                var geometry = new WKBReader().Read(wkb);
                return new WKBWriter().Write(geometry.Buffer(distance));
            },
            isDeterministic: true);
    }
}

然后在 mod_spatialite.dll 加载成功后调用：

bash 复制代码

CustomSqlFunctions.Register(_connection);

这就是 SQLite 场景下的 C# 版 Java UDF：C# 方法运行在应用进程里，SQL 负责按行调用。除了标量函数，Microsoft.Data.Sqlite 还提供聚合函数注册能力。用户自定义函数

5.2 文本函数和面积函数

bash 复制代码

SELECT
    id,
    gis_upper(name) AS normalized_name,
    gis_area(ST_AsBinary(geom)) AS area
FROM features;

面积函数内部的路径是：

bash 复制代码

SpatiaLite geom
  → ST_AsBinary
  → byte[] WKB
  → C# WKBReader
  → NTS Geometry.Area

注意面积单位：如果输入是经纬度坐标，结果是平面计算意义下的坐标单位平方，不能直接当作平方米。

5.3 返回几何时先返回 WKB

gis_buffer 返回 WKB，SQL 再把它转回几何：

bash 复制代码

SELECT
    id,
    AsText(
        GeomFromWKB(
            gis_buffer(ST_AsBinary(geom), 10),
            0
        )
    ) AS buffered_wkt
FROM features;

这比尝试让 C# 直接返回 SpatiaLite Geometry 更容易维护：C# 与 SQLite 之间只约定 byte[]，空间类型的构造仍然由 SpatiaLite 完成。

⚠️ UDF 不会保存进数据库

函数注册在当前 SqliteConnection 上，不会写入 .sqlite 文件。每次新建连接都必须重新调用 CustomSqlFunctions.Register(connection)；多个连接也要分别注册。

六、在 WinForms 中验证完整链路

6.1 操作顺序

项目主窗体提供三个路径输入：Shapefile、SpatiaLite 原生目录和数据库文件。实际操作按这个顺序：

选择 .shp 文件。
确认同目录存在同名 .shx 和 .dbf。
确认原生目录指向 mod_spatialite.dll 所在目录。
点击"检查 Shapefile"，查看 DotSpatial 与 NTS 的要素数量。
点击"读取并导入 SpatiaLite"。
在 SQL 文本框执行普通空间 SQL 或 C# UDF。

查询结果绑定到 DataGridView，日志区域记录版本、导入数量和查询行数。

6.2 推荐验收顺序

bash 复制代码

SELECT sqlite_version();
SELECT spatialite_version();
SELECT GeometryType(GeomFromText('POINT(116.391 39.907)', 4326));
SELECT gis_upper(' test ');
SELECT Count(*) FROM features;
SELECT id, GeometryType(geom), AsText(geom) FROM features LIMIT 10;

每条 SQL 只验证一层：SQLite、SpatiaLite、几何构造、C# UDF、业务表和真实几何数据。

✅ 已验证

示例项目已经用 SpatiaLite 5.1.0 原生目录编译并运行自测：临时点 Shapefile 成功导入，gis_upper、gis_area 和 gis_buffer 都能从 SQL 调用。

七、把坑提前说清楚

7.1 常见故障

现象	优先检查
`Unable to load DLL`	程序位数、原生目录位数、依赖 DLL 和 PATH
`no such function: spatialite_version`	是否执行 `EnableExtensions` 和 `LoadExtension`
`no such function: gis_area`	是否对当前连接调用了 `CustomSqlFunctions.Register`
中文 DBF 乱码	`CodePagesEncodingProvider` 和 DBF 实际编码
面积不对	SRID、坐标单位和投影坐标系
重启后 UDF 消失	正常现象，UDF 需要随连接重新注册

7.2 这个方案适合什么场景

场景	建议
Windows 本地 GIS 工具	推荐，部署清晰，数据库可以是单文件
Shapefile 批量导入	推荐，NTS 和 SpatiaLite 分工明确
少量业务计算函数	推荐，直接使用 `CreateFunction`
虚拟表、表值函数或极致性能	考虑 C/C++ 原生 SQLite 扩展
多用户在线 GIS 服务	不要直接照搬 WinForms 结构，应重新设计服务层和并发模型

最后记住一句话：

bash 复制代码

先让同一套 SQLite 原生库和 SpatiaLite 扩展加载成功，
再处理 WKB 和空间列，最后注册 C# UDF。
