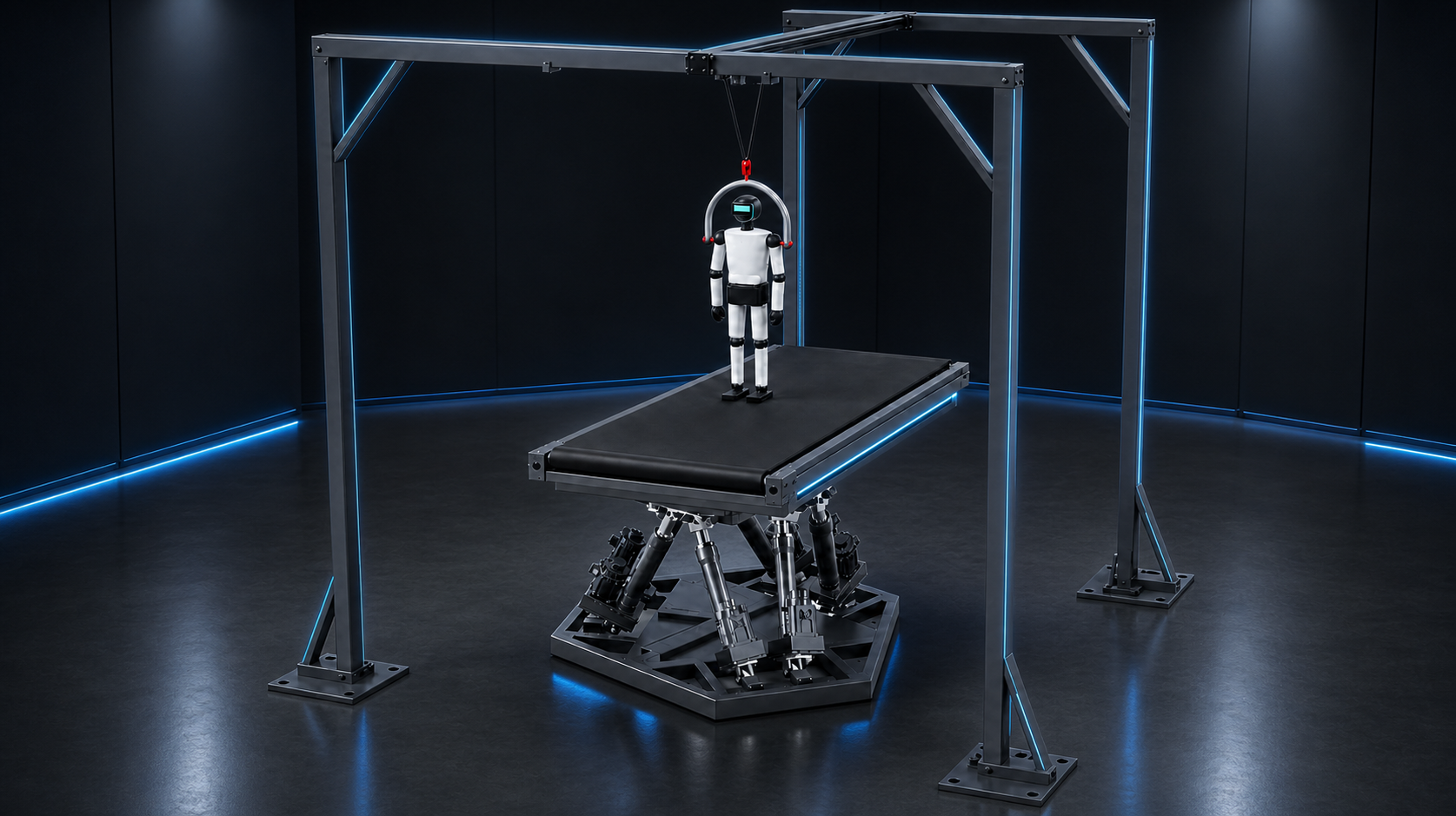

机器人动态模拟训练台：从并联机构原理到工程化落地的技术全解

机器人技术的快速迭代，对测试验证手段提出了更高要求。传统的固定基座测试已难以覆盖动态工况下的算法验证需求，机器人动态模拟训练台因此成为研发流程中的关键基础设施。本文将从并联机构的运动学原理出发，逐层深入到伺服控制、洗出算法与系统集成，为相关领域的技术人员提供一份完整的技术参考。

一、痛点引入：为什么需要动态模拟

机器人研发的传统测试路径是"仿真验证→固定台架测试→外场试验"。这一路径的薄弱环节在于第二步：固定台架无法提供基座运动激励，导致大量与动态环境交互相关的算法缺陷被带到外场才发现。

具体而言，以下问题在固定测试中难以暴露：

• 定位漂移：IMU在振动环境下的零偏累积速度。
• 感知畸变：激光雷达/相机在倾斜与颠簸中的数据质量衰减。
• 控制失稳：足式机器人在非平整地面的触地力矩波动。
• 结构疲劳：关键部件在长时间振动中的可靠性退化。

动态模拟训练台通过六自由度运动复现，将上述工况引入实验室，实现"早发现、早修复"的闭环迭代。

二、控制系统：分层架构设计

1.硬件层

• 作动单元：伺服电机+滚珠丝杠/直线电机，提供轴向推力。
• 传感单元：绝对值编码器（位置反馈）、力传感器（可选，用于力控模式）。
• 驱动单元：六轴伺服驱动器，支持EtherCAT总线。
• 安全单元：安全继电器、急停回路、限位开关，满足PLd/Cat.3。

电气规格方面，设备支持AC220V/AC380V电源输入，控制频率为伺服环1000Hz、姿态环200Hz，通信接口包括千兆以太网（EtherCAT）、USB3.0与RS485。

2.软件层

专属六自由度运动控制软件采用分层设计：

• 运动规划层：接收上位机指令，进行轨迹插补与限幅。
• 洗出算法层：将无限运动需求映射到有限行程内。
• 逆解算层：实时计算六根支链目标长度。
• 伺服控制层：六轴并行PID/前馈控制。
• 通信层：支持EtherCAT、UDP、TCP/IP、USB串行协议。

软件兼容X-Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink等主流仿真环境，并开放API/SDK接口，支持用户二次开发。

三、项目应用案例

案例背景：某足式机器人研发团队需在实验室验证四足机器人在碎石路面的步态稳定性。

实施过程：

• 地形谱采集：在外场使用惯性测量单元记录碎石路面的加速度时程数据。
• 洗出算法设计：在MATLAB中设计带通滤波器，将采集数据转换为平台可执行的运动指令，截止频率设为0.5Hz~12Hz。
• 平台配置：选用南京拓维运动科技的标准型号TW6，载荷配置覆盖机器人本体质量，工作温度范围-20℃~70℃满足实验室环境。
• 闭环测试：机器人置于平台之上，平台按设计轨迹运动，同步记录机器人IMU、关节力矩与机身姿态数据。
  算法迭代：根据测试数据调整足端轨迹规划中的触地力阈值，迭代三轮后，外场测试的一次成功率从60%提升至90%。

该案例说明，动态模拟训练台的核心价值在于将外场的不确定性转化为实验室的可重复性。

四、选型建议

1. 载荷与行程匹配
   统计被测机器人的最大质量、质心高度与期望运动包络。平台载荷需覆盖1kg_{50吨区间内的目标值，行程在俯仰/横滚/偏航±5°}±45°、平移±10mm~±1000mm范围内按需选择。切忌盲目追求大行程，过大的机械结构会降低动态带宽。
2. 控制接口兼容性
   确认现有研发环境支持的通信协议。若基于ROS或MATLAB/Simulink，需平台支持EtherCAT或UDP协议。南京拓维运动科技作为定制平台厂家，可在非标需求中调整接口配置。
3. 软件开放性评估
   优先选择提供API/SDK的产品，便于将洗出算法、运动边界与自有测试流程深度集成。封闭架构虽上手快，但长期会限制测试能力的扩展。
4. 安装与安全条件
   核实车间电源容量（AC220V/AC380V）、地面承载能力以及安全回路设计。PLd/Cat.3等级是工业场景的基础要求，需确认急停响应与限位保护的实际配置。

结语

机器人动态模拟训练台是机械结构、控制理论与软件工程的综合体现。理解其并联机构的运动学本质、伺服控制的分层逻辑以及洗出算法的感知原理，是正确选型与高效使用的前提。南京拓维运动科技在该领域提供从标准型号TW6到深度定制的完整产品线，为机器人行业的测试验证基础设施建设提供底层支撑。
