跳过有状态的 OTel Collector：Elasticsearch 9.5 原生存储两种指标时间类型

作者：来自 Elastic Jonas Kunz

在同一个 metric 名称下摄入 cumulative 和 delta 两种 OpenTelemetry 指标，同时 ES|QL 和 PromQL 查询会自动按每个时间序列识别指标时间类型，无需新增语法或转换 pipeline。

Elasticsearch 9.5 原生支持存储 cumulative 和 delta 两种 OpenTelemetry（OTel）counter 和 histogram，即使同一个 metric 名称下混合使用这两种类型也没有问题。你可以通过 OpenTelemetry Protocol（OTLP）摄入指标，Elasticsearch 会自动保留时间类型（temporality）元数据。ES|QL TS 和 PromQL 查询会按每个时间序列自动识别时间类型，并正确解释数据，无需新增语法、修改 OTel SDK 配置，也无需使用有状态的 OTel Collector 进行转换。现有查询和 downsample 后的数据也会继续按预期工作。

什么是 OpenTelemetry 中的指标时间类型？

指标存储通常接收客户端预聚合后的指标。例如，如果应用程序记录请求响应时间，它不会将每个请求的响应时间作为单独的数据点发送到指标后端。相反，应用程序（更准确地说，是 OTel SDK）会先将这些原始响应时间聚合成 counter 或 histogram。然后，这些预聚合后的值会按照固定的时间间隔导出，从而大幅减少数据点的数量。

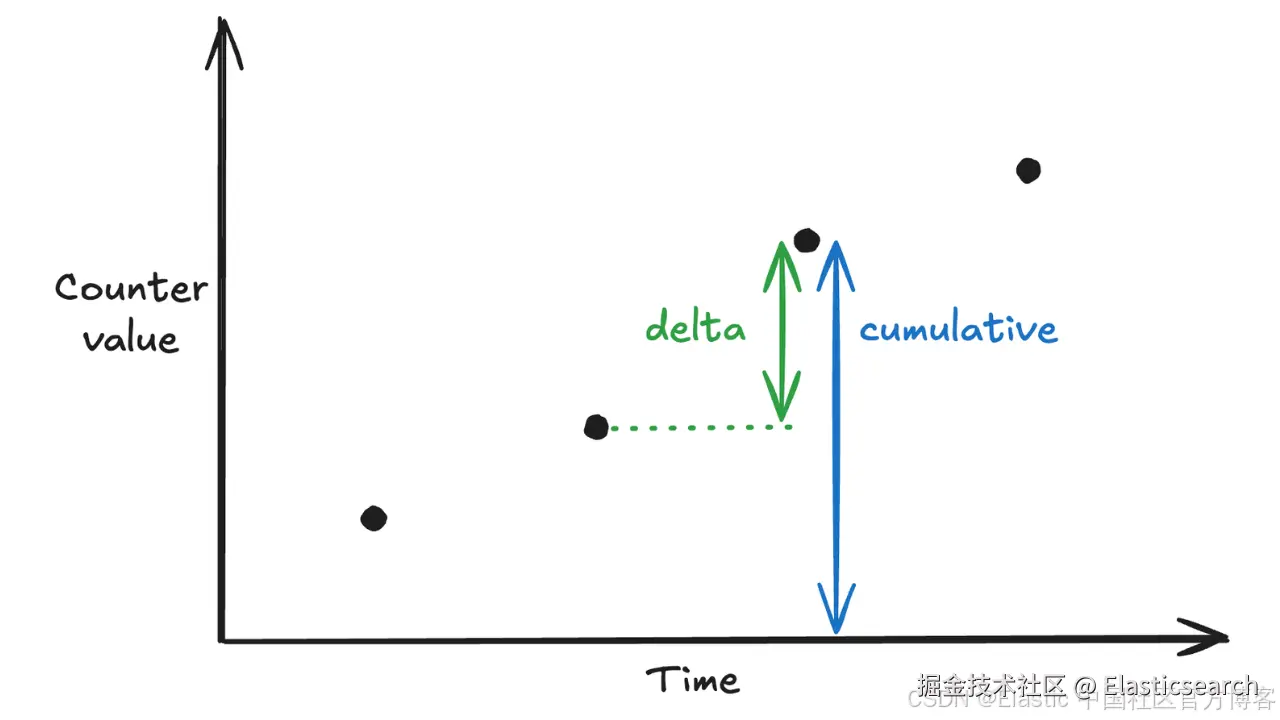

**时间类型（temporality）**描述的就是这种预聚合值随时间如何表示。它有两种模型：**cumulative（累计）**和 delta（增量）。

OTel 指标中的累计时间类型（Cumulative temporality）

采用 _cumulative（累计）时间类型_时，每个数据点表示从进程启动以来，指标值累计发生的总变化量。数值会单调递增，但可能偶尔重置为 0，例如进程重启时。

以一个用于跟踪 Java 虚拟机（JVM）消耗的总 CPU 时间的 counter 为例：

时间戳	值	含义
10:01	12.4s	从启动以来累计消耗的 CPU 时间为 12.4s
10:02	13.1s	从启动以来累计消耗的 CPU 时间为 13.1s
10:03	13.9s	从启动以来累计消耗的 CPU 时间为 13.9s

要计算 10:01 到 10:02 之间的变化率，我们可以做减法：13.1 - 12.4 = 0.7s，表示该时间段内消耗了 0.7s 的 CPU 时间。再除以该时间段的时长，就可以得到 rate。

这是 Prometheus 和 OTel 中 counter 默认使用的时间类型。

OTel 指标中的增量时间类型（Delta temporality）

采用 _delta（增量）时间类型_时，每个数据点表示自上一次测量以来发生的变化量。各个数据点彼此独立。换句话说，每次导出之后，OTel SDK 都会将所有 series 的值重置。

上面 cumulative 示例中的相同原始观测数据，在使用 delta 时间类型时会如下所示。

时间戳	值	含义
10:01	0.5s	该时间段内消耗的 CPU 时间为 0.5s
10:02	0.7s	该时间段内消耗的 CPU 时间为 0.7s
10:03	0.8s	该时间段内消耗的 CPU 时间为 0.8s

要计算 rate 或 increase，可以直接使用该值，无需进行减法。

cumulative 和 delta OpenTelemetry 指标的权衡

两种时间类型都有各自的实际权衡：

• **抗数据丢失能力：**Cumulative counter 是自描述的：即使某次导出丢失，下一个数据点仍然能够提供正确的累计总量。Delta 值是增量的，因此如果某个数据点丢失，相应的增量也会丢失。

• **指标生产端的内存占用：**对于 cumulative 时间类型，OTel SDK 需要在内存中为每个 series 保存状态。对于 delta 时间类型，内存占用要低得多。此时，SDK 只需要跟踪自上次导出以来发生变化的 counter 或 histogram。如果存在大量 counter 或 histogram，而其中许多指标在每个周期内都没有增长，这种差异可能会非常明显。

• **跨重启聚合：**Cumulative counter 需要进行 reset 检测，这在某些边缘情况下可能会失败。如果指标值降低，就会被检测为 reset，我们会认为应用程序发生了重启，并且 counter 又从 0 开始。但如果重启后首次上报的 counter 值高于重启前的值，就可能检测不到 reset。具体来说：

  • 服务消耗了 1 秒的 CPU 时间，然后重启。

  • 重启后，服务执行了一项 CPU 密集型任务，在指标再次导出之前消耗了 2 秒的 CPU 时间。

  • 指标后端看到的指标值只是先为 1，然后变成 2。由于它从未观察到数值下降，因此无法检测到 reset。

Delta 值不存在这个问题，因为每个值都是独立的。

如果你使用的是 histogram，这些权衡的影响会更加明显：

权衡项	Cumulative（累计）	Delta（增量）
Histogram 大小	Bucket 会在多次导出之间持续累计，占用更多存储空间	Bucket 在每次导出时重置，因此生成更小的 histogram
最小值 / 最大值准确性	对于自定义时间范围，需要从 bucket 中进行近似计算（记录的值表示自进程启动以来的极值）	每次导出的最小值和最大值都是精确的
查询性能	更快：只需要时间范围内的第一个和最后一个值，以及 reset 信息	更慢：必须合并查询时间范围内的所有 histogram

OpenTelemetry 同时支持这两种模型，并允许你通过 OTEL_EXPORTER_OTLP_METRICS_TEMPORALITY_PREFERENCE 环境变量，在每个 SDK 中选择时间类型。

为什么原生支持时间类型可以消除 OTel Collector 的变通方案

Prometheus 和大多数其他 metrics 后端只能选择一种时间类型：所有指标必须是 cumulative 或 delta。Elasticsearch 之前也采用这种模式，原生存储 cumulative counter 和 delta histogram，而其他情况则需要使用变通方案。Delta counter 会以 gauge 的形式存储，虽然可以正常工作，但在 rate 查询中不具备原生 counter 语义。而 cumulative histogram 则不受支持。

一种解决不支持的时间类型的变通方法，是配置指标生产端（例如 OTel SDK），让它们生成后端所支持时间类型的数据。在大规模部署环境中，这可能是一项非常具有挑战性的工作。而且有时甚至无法做到这一点，例如你从第三方服务接收 OTLP 指标时。

另一种变通方案是在摄入之前转换时间类型。在 OTel Collector 中，通常可以使用 cumulative-to-delta processor，但它明确标注了关于 **有状态（statefulness）**的警告。转换本身具有状态依赖，需要将同一个 metric series 按顺序发送到同一个 Collector，并且在 Collector 重启后保留状态。实际上这种方式可以正常工作，但在大规模环境中，会带来许多部署上的麻烦。

使用 Elasticsearch 9.5，你可以完全跳过转换 pipeline。Elasticsearch 原生支持使用这两种时间类型存储和查询指标数据。无需进行任何有状态转换，也无需对 OTel SDK 进行显式配置。

Demo：并行摄入 cumulative 和 delta OTel 指标

为了演示时间类型支持，我们将复用之前 OTel histogram metrics ES|QL 博客 中使用的 demo 环境：一个使用 OTel Java agent 进行 instrument 的 Java Renaissance benchmark。

这次的不同之处在于：我们运行两个 benchmark 实例，每个实例配置不同的时间类型：

• renaissance-delta：使用 delta 时间类型导出指标。

• renaissance-cumulative：使用 cumulative 时间类型导出指标。

两个实例都使用相同的 service name renaissance 上报相同的指标，但使用不同的 service.instance.id 值。下面是 docker-compose.yml 中的相关部分，该文件位于 配套代码 中：

`

1.  renaissance-delta:
2.    environment:
3.      OTEL_SERVICE_NAME: renaissance
4.      OTEL_RESOURCE_ATTRIBUTES: "service.instance.id=delta-instance"
5.      OTEL_EXPORTER_OTLP_METRICS_TEMPORALITY_PREFERENCE: delta
6.      OTEL_EXPORTER_OTLP_METRICS_DEFAULT_HISTOGRAM_AGGREGATION: BASE2_EXPONENTIAL_BUCKET_HISTOGRAM

8.  renaissance-cumulative:
9.    environment:
10.      OTEL_SERVICE_NAME: renaissance
11.      OTEL_RESOURCE_ATTRIBUTES: "service.instance.id=cumulative-instance"
12.      OTEL_EXPORTER_OTLP_METRICS_TEMPORALITY_PREFERENCE: cumulative
13.      OTEL_EXPORTER_OTLP_METRICS_DEFAULT_HISTOGRAM_AGGREGATION: BASE2_EXPONENTIAL_BUCKET_HISTOGRAM

`AI写代码![](https://csdnimg.cn/release/blogv2/dist/pc/img/runCode/icon-arrowwhite.png)

如果你想自己运行这个 demo，还需要填写 托管 OTLP endpoint URL 和对应的 API key：

`

1.  OTEL_EXPORTER_OTLP_ENDPOINT: https://<cluster-endpoint>
2.  OTEL_EXPORTER_OTLP_HEADERS: "Authorization=ApiKey <base64 api key>"

`AI写代码

使用 docker compose up --build 启动 demo 后，两个实例都会开始向 Elasticsearch 上报指标。

使用 ES|QL 和 PromQL 查询 OTel counter 指标

让我们查询两个实例的 jvm.cpu.time 前几个原始数据点，看看不同时间类型的实际表现：

``

1.  After starting the demo with `docker compose up --build`, both instances will start reporting metrics to Elasticsearch.
2.  Querying OTel counter metrics with ES|QL and PromQL
3.  Let's query the first few raw data points of `jvm.cpu.time` for both instances to see the different temporalities in action:

``AI写代码

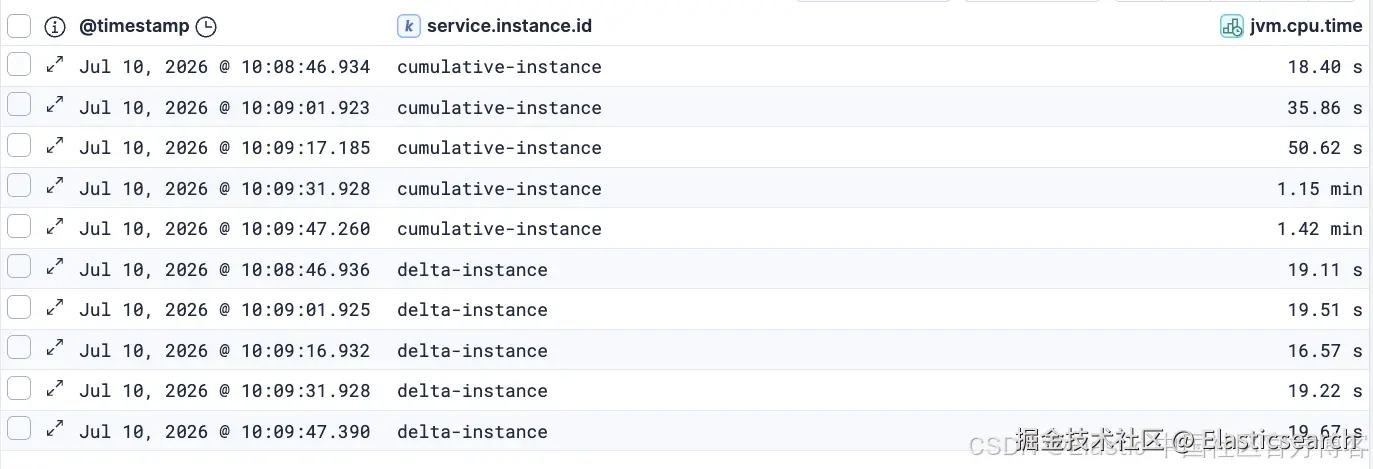

这样我们就可以看到每个 service instance 的前五个数据点：

这个 benchmark 以几乎恒定的速率消耗 CPU。通过 delta 时间类型的数据可以直接看出这一点：每次导出之间的值基本保持不变。相比之下，cumulative 时间类型的值会随着时间增长，因为它们表示 benchmark 实例累计消耗的 CPU 时间。

现在，让我们看看如何使用 PromQL 正确查询这个指标：

`PROMQL sum by (service.instance.id) (rate(jvm.cpu.time))`AI写代码

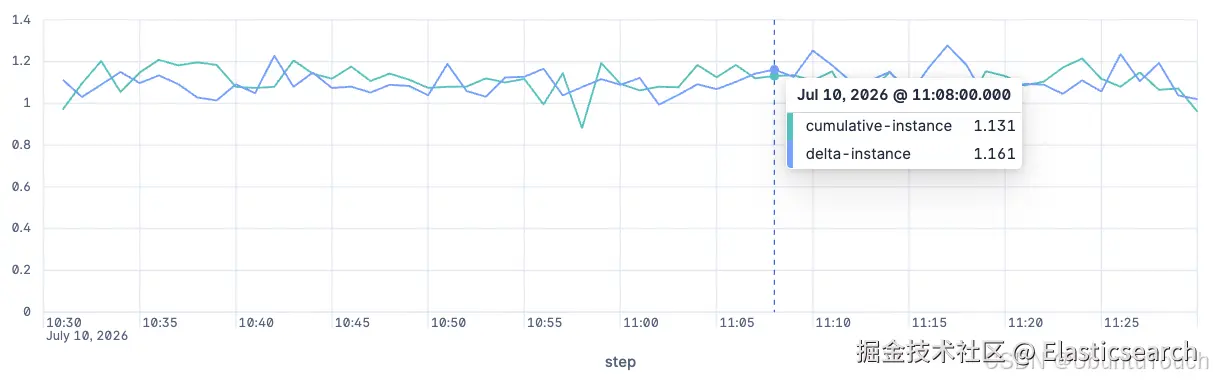

截图显示，两个 benchmark 实例消耗的 CPU 核数都基本保持在 1 到 1.2 之间，但存在一定波动。这个查询之所以能够正常工作，是因为我们让 rate 的实现支持不同的时间类型：每个时间序列（在我们的示例中就是每个 service instance）都会将时间类型作为一个 metric 维度进行存储。rate 的实现会读取这个维度，并据此正确解释数据：对于 delta 时间类型，会对各个值进行求和；对于 cumulative 时间类型，则会计算差值。所有这些都会在后台自动完成，无需对现有查询做任何修改。

我们已经让 rate、increase 和 irate 都以这种方式工作。在 ES|QL TS 查询中使用这些函数时也是如此：

`

1.  TS metrics-*
2.  | STATS SUM(RATE(jvm.cpu.time)) BY TBUCKET(100), service.instance.id

`AI写代码

由于 Elasticsearch 会将时间类型作为一个维度进行跟踪，因此同一个 metric 可以包含多个具有不同时间类型的 series，就像 demo 中的使用场景一样。跨 series 进行聚合也可以按预期工作，因为在执行聚合时，rate、increase 或 irate 已经负责对数据进行标准化：

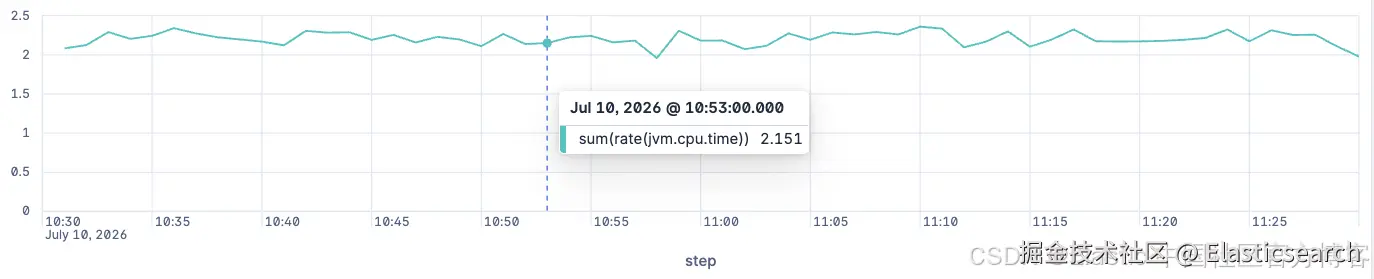

PromQL 查询：聚合两个实例的总 CPU 时间

跨时间类型查询 OTel histogram 指标

指标时间类型对 histogram 的作用方式与 counter 相同：histogram 的 bucket 本质上是一组 counter，每个 counter 都用于跟踪特定范围内的值。

与我们的 histogram demo 一样，我们使用 exponential histogram，其中 bucket 边界会自动调整，以尽可能降低相对误差。

由于两者具有这种相似性，histogram 同样可以使用 cumulative 或 delta 时间类型。区别在于：每个 bucket 的 counter 要么在每次指标导出后重置，要么累计计数会在多次导出之间持续累加。

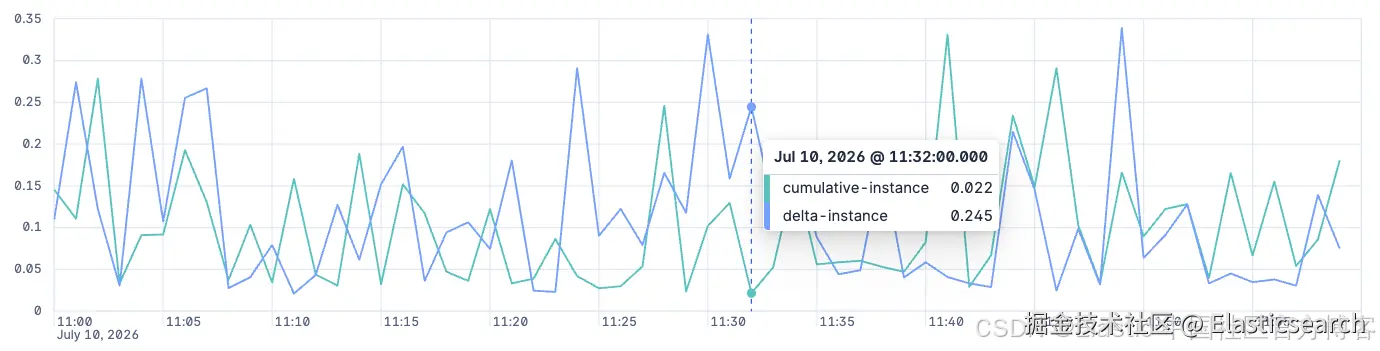

让我们查询 benchmark 实例主要 garbage collection（GC）持续时间的中位数。这个指标是一个 histogram：

`PROMQL histogram_quantile(0.5,  sum by (service.instance.id) (increase(jvm.gc.duration{jvm.gc.action=~".*major.*"})))`AI写代码

或者对应的 ES|QL 查询：

`

1.  TS metrics-*
2.  | WHERE jvm.gc.action LIKE "*major*"
3.  | STATS MEDIAN(jvm.gc.duration) BY TBUCKET(100), service.instance.id

`AI写代码

同样，这两个查询都会自动加载每个 series 的时间类型，并据此正确解释 histogram。在 PromQL 中，这是通过 increase 函数实现的。需要注意的是，在 ES|QL 中，你不需要对 histogram 显式调用 increase。当你使用 PERCENTILE、MEDIAN 或 AVG 等聚合函数时，TS 命令会自动处理基于时间类型的 histogram 合并。

Elasticsearch 如何在 TSDB 中存储指标时间类型

Elasticsearch 的时间序列数据库（TSDB）会在每个文档中使用一个专用的维度字段来存储指标时间类型。index.time_series.temporality_field 索引设置允许你指定哪个字段携带时间类型信息。该字段必须是 keyword 类型，并设置 time_series_dimension: true，其允许的值为 "delta" 或 "cumulative"。

一旦时间序列索引中存在这一设置，ES|QL 和 PromQL 在执行依赖时间类型的聚合时，就会读取对应字段。如果该字段不存在，或者文档中没有该字段的值，我们会根据对应指标的类型使用默认值：counter 默认为 cumulative，而 histogram 默认为 delta。这与历史行为保持一致，并确保现有查询和现有数据无需任何修改即可继续正常工作。

当你通过 OTLP endpoint 摄入指标时，Elasticsearch 会自动为每个文档添加 temporality 维度字段，并根据 OTLP AggregationTemporality 元数据填充该字段。对于自定义摄入方式（既不是 OTLP，也不是 Prometheus remote write），你需要手动设置 index.time_series.temporality_field，并填充时间类型维度。

在 downsampling 过程中也会保留时间类型：由于它是一个维度，因此会被自动保留，并用于计算聚合值。

在 Elasticsearch 中开始使用混合时间类型的 OTel 指标

使用 Elasticsearch 9.5 后，cumulative 和 delta 不再是你必须在一开始就做出正确选择的决定。你可以并行摄入这两种时间类型的数据，即使它们使用相同的 metric 名称，然后让 ES|QL 和 PromQL 处理剩下的工作。你可以在两种时间类型之间切换，而无需修改查询。

更多详情，请参阅 指标时间类型文档。
