SparkSQL 数据源与底层架构深度剖析

摘要：SparkSQL 作为 Apache Spark 生态中最核心的模块之一，不仅提供了统一的 SQL 查询入口，更承载了 DataFrame/Dataset API 的全部执行能力。本文从数据源接入机制入手，深入 Catalyst 优化器四阶段流水线、WholeStageCodegen 代码生成、Tungsten 执行引擎等核心组件，结合源码级追踪，全面剖析 SparkSQL 底层架构设计。无论你是日常写 SQL 的数据工程师，还是需要调优 Spark 作业的架构师，这篇文章都会让你对 SparkSQL 有一个全新的认识。

关键词：SparkSQL、Catalyst、Tungsten、DataSource V2、谓词下推、WholeStageCodegen、DataFrame、Dataset、RDD、大数据架构

---

一、引言：为什么 SparkSQL 值得被深入理解？

如果你使用过 Spark，那你一定写过这些代码：

val df = spark.read.format("parquet").load("/data/events")
df.filter($"date" === "2024-01-01").groupBy("uid").count().show()

或者是等价的 SQL：

SELECT uid, COUNT(*) FROM events WHERE date = '2024-01-01' GROUP BY uid;

你可能已经知道 SparkSQL "很快"。但 它为什么快？ 当我们写下 spark.read.parquet() 时，Spark 做了什么？当我们写 filter().groupBy() 时，这些操作是如何被转换成一个高效的 RDD DAG 的？

答案藏在四个核心组件之中：DataSource API （数据源接入层）、Catalyst Optimizer （优化器）、Tungsten Engine （执行引擎）以及 WholeStageCodegen（全阶段代码生成）。本文将以"数据源 → 优化器 → 执行引擎"为主线，带你一览 SparkSQL 底层架构全貌。

---

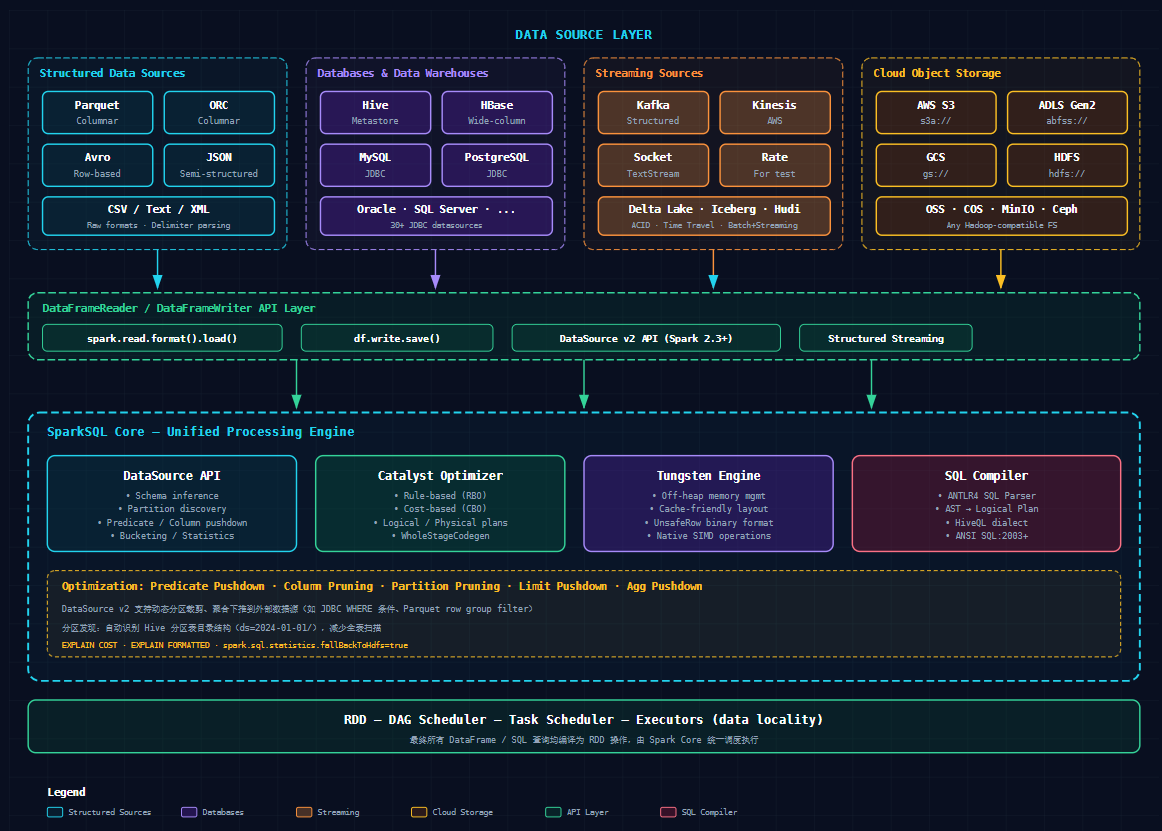

二、数据源全景架构：SparkSQL 如何统一接入多源异构数据？

2.1 四大数据源类别

SparkSQL 的 DataSource API 设计目标非常明确：让所有数据源都像操作关系型数据库一样简单。从 Source 类型来看，主要分为四大类：

类别	典型数据源	Format 参数	特点
结构化文件	Parquet、ORC、Avro、JSON、CSV	parquet / orc / json / csv	Schema 自描述，支持列裁剪
数据库与数仓	Hive、HBase、MySQL、PostgreSQL	jdbc / hive	支持谓词下推，减少数据传输
流式数据	Kafka、Kinesis、Socket	kafka / kinesis / socket	Structured Streaming 统一 API
云对象存储	S3、ADLS Gen2、GCS、OSS	依赖文件 format	Hadoop FileSystem 抽象层复用

无论底层是什么，对用户而言，接口始终是统一的 DataFrameReader / DataFrameWriter：

// 统一读取接口
spark.read
  .format("parquet")    // 或 "json", "orc", "jdbc", "kafka" ...
  .option("key", "val") // 数据源特定参数
  .load("/path")

// 统一写入接口
df.write
  .mode(SaveMode.Append)
  .format("parquet")
  .partitionBy("dt")
  .save("/output")

2.2 DataSource API 演进：V1 → V2

Spark 最初使用 DataSource V1 API，基于 RelationProvider、SchemaRelationProvider 等 trait 实现，支持基本的读写和谓词下推。但 V1 存在明显局限：

• 写操作不支持事务：无法原子性地提交多个文件
• 缺乏列式读取支持：无法精细控制需要读取哪些列
• 流式支持不足：与 Structured Streaming 集成困难

DataSource V2 API (Spark 2.3+) 通过 ReadSupport、WriteSupport 接口解决了以上问题：

// DataSource V2 ReadSupport 接口（简化）
public interface ReadSupport extends DataSourceV2 {
    DataSourceReader createReader(DataSourceOptions options);
}

public interface DataSourceReader {
    List<DataPartition> planInputPartitions();  // 分区规划
    StructType readSchema();                     // Schema 获取
    // 支持列式读取、过滤下推
    List<InputPartition<InternalRow>> planInputPartitions(
        List<Filter> filters);
}

V2 的核心增强包括：列式读取(Columnar Batch Read) 、分区裁剪（Partition Pruning） 、动态过滤（Dynamic Filtering） 、事务性写入（如 Iceberg/Delta Lake）。

---

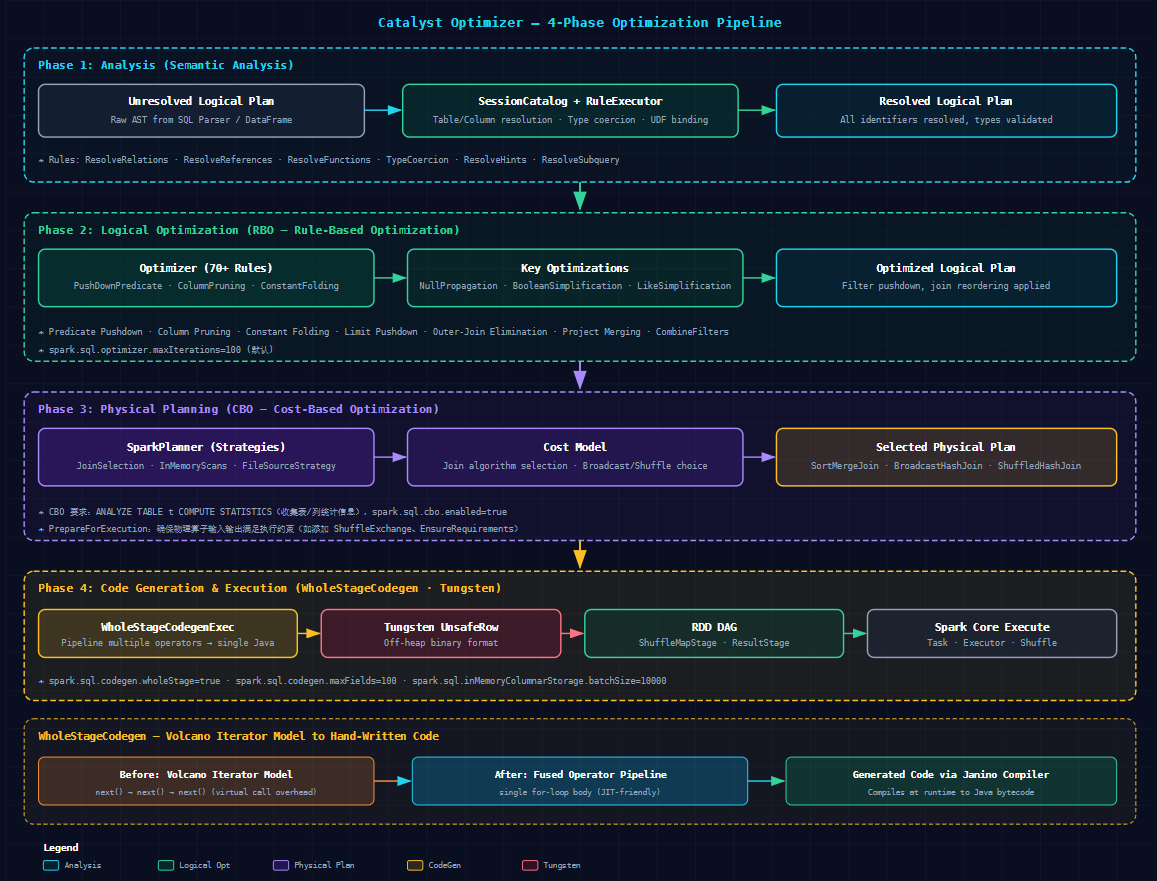

三、Catalyst 优化器：SparkSQL 的"大脑"

如果说 DataSource API 是 SparkSQL 的"感官系统"，那么 Catalyst Optimizer 就是 SparkSQL 的大脑。它负责将用户书写的 SQL 或 DataFrame 操作，经过四阶段转换，最终生成高效的 RDD 执行计划。

3.1 Phase 1：Analysis------语义分析

SQL 经 ANTLR4 解析后生成 Unresolved Logical Plan。此时表名、列名尚未与 Catalog 中的元数据进行绑定，类型也未检查。

Analysis 阶段通过 SessionCatalog 查询 Hive Metastore，将 UnresolvedRelation 替换为具体的表元数据，进行类型推断和隐式转换。核心规则包括：

• ResolveRelations ------ 解析 FROM 子句中的表引用
• ResolveReferences ------ 解析 SELECT/WHERE 中的列引用
• TypeCoercion ------ 类型自动转换（如 String → Int）
• ResolveFunctions ------ 解析内置函数和 UDF

3.2 Phase 2：Logical Optimization------规则优化（RBO）

分析后的 Logical Plan 进入 70+ 条优化规则 的优化器，核心规则包括：

优化规则	作用	示例
Predicate Pushdown	将 Filter 下推到数据源	WHERE date='2024-01-01' 下推到 Parquet Reader
Column Pruning	裁剪不需要的列	SELECT name FROM t 只读 name 列
Constant Folding	编译期计算常量表达式	SELECT 1+2+3 → SELECT 6
Limit Pushdown	将 LIMIT 下推	SELECT * FROM t LIMIT 10 → Reader 只取前 10 行
Boolean Simplification	逻辑表达式简化	WHERE a=1 AND a=1 → WHERE a=1
Outer Join Elimination	消除不必要的 Outer Join	当 Right 表不需要其他列时转为 Inner Join

一条看似简单的 SQL 经过 RBO 后，执行计划可能已被大幅优化。我们可以通过 explain() 验证：

df.filter($"uid" > 1000).select("name").explain(true)

// == Parsed Logical Plan ==
// 'Project ['name]
// +- Filter (uid#0 > 1000)
//    +- Relation[id#0L,uid#1L,name#2] parquet

// == Analyzed Logical Plan ==
// Project [name#2]
// +- Filter (uid#1 > 1000)
//    +- Relation[id#0L,uid#1L,name#2] parquet

// == Optimized Logical Plan ==
// Project [name#2]        ← Column Pruning: 只读 name
// +- Filter (uid#1 > 1000)  ← Predicate Pushdown: 已在 Parquet 层过滤
//    +- Relation[id#0L,uid#1L,name#2] parquet

3.3 Phase 3：Physical Planning------代价优化（CBO）

Optimized Logical Plan 尚不能直接运行，因为 JOIN 算法、Shuffle 策略、聚合方式 都尚未确定。Physical Planning 阶段通过 Strategy + Cost Model 来选择最优的物理执行计划。

关键决策包括：

// 示例：JoinSelection 策略
if (leftSize < spark.sql.autoBroadcastJoinThreshold) {
    BroadcastHashJoinExec(left, right)  // 小表广播，避免 Shuffle
} else {
    SortMergeJoinExec(left, right)       // 大表排序归并 Join
}

启用 CBO 需要执行 ANALYZE 收集统计信息：

ANALYZE TABLE events COMPUTE STATISTICS;
ANALYZE TABLE events COMPUTE STATISTICS FOR COLUMNS uid, event_type;
SET spark.sql.cbo.enabled=true;
SET spark.sql.cbo.joinReorder.enabled=true;

3.4 Phase 4：Code Generation------WholeStageCodegen

传统关系型数据库大多采用 Volcano Iterator Model ------每个算子都有 open() / next() / close() 接口，层层嵌套调用 next()：

Project.next() → Filter.next() → Scan.next() → (virtual call overhead × millions)

SparkSQL 抛弃了这种模式，而是将 多个算子融合为一个 Java 方法，通过 Janino 编译器在运行时动态编译为字节码，从而：

• 消除虚函数调用 ------ 所有逻辑在一个 for-loop 中完成
• 利于 JIT 内联 ------ JVM 可以更激进地优化编译
• CPU Cache 友好 ------ 数据在寄存器/缓存间流转，减少内存访问

在 Spark Web UI 的 SQL 页面中，WholeStageCodegen (1) 标记的 Stage 代表已启用全阶段代码生成：

== Physical Plan ==
*(1) Project [name#2]
+- *(1) Filter (uid#1 > 1000)
   +- *(1) ColumnarToRow
      +- FileScan parquet [name#2,uid#1] Batched: true, DataFilters: [(uid#1 > 1000)]

这里的 *(1) 就是 WholeStageCodegen 标识。

---

四、Tungsten：大数据时代的"特制 CPU 缓存格式"

Catalyst 决定了 执行什么 ，Tungsten 决定了 如何高效执行。它的核心设计包括：

4.1 堆外内存 + 二进制格式

传统 RDD 中的对象存在 JVM Heap 上，每个 Java 对象都有 Object Header + GC 开销。Tungsten 改用 UnsafeRow 直接操作堆外内存：

传统 Java Object (堆内):
┌──────────────┬────┬────┬──────────────┐
│ Object Header│ id │uid │    name      │
│    (12-16B)  │ 8B │ 8B │  var-length  │
└──────────────┴────┴────┴──────────────┘

Tungsten UnsafeRow (堆外):
┌─────┬────┬──────────┐
│ 0-8B│8-16│ 16-N     │  ← 紧致打包，无 Object Header
│ null│ uid│ name bytes│
│ bits│    │          │
└─────┴────┴──────────┘

4.2 缓存友好的数据结构

Tungsten 的 Sort 和 Hash Aggregation 使用 指针数组 + 二进制行 结构，数据以列式方式组织，让 CPU L1/L2 缓存更高效地预取数据：

// Tungsten 内部排序的核心结构
// 排序只操作 8 字节指针，实际数据留在原位
long[] ptrArray = new long[numRows];  // 每个元素 = 8 字节指针
// ... 排序的 comparator 解引用指针来比较实际值

---

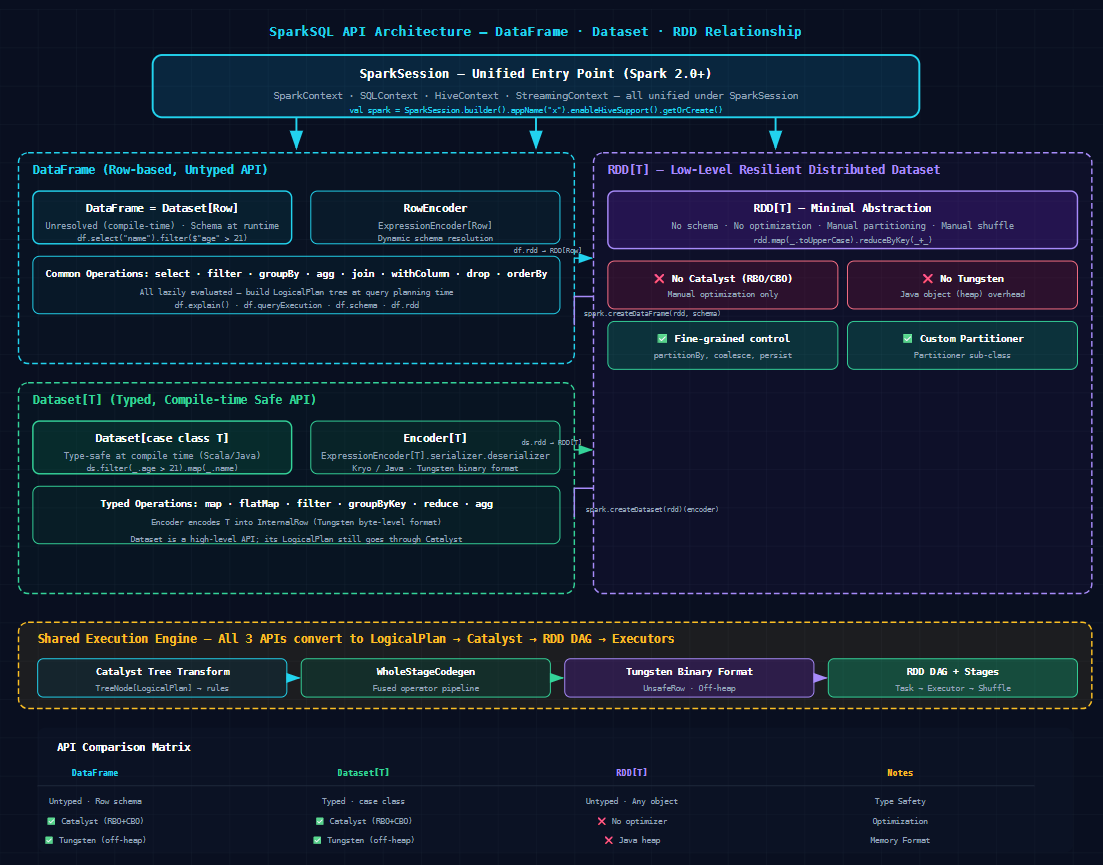

五、DataFrame / Dataset / RDD：三者的关系与选择

Spark 提供了三个层级的编程抽象，理解它们的关系对于写出高性能代码至关重要：

5.1 三者关系

特性	DataFrame	DatasetT	RDDT
类型安全	❌ 运行时	✅ 编译时	✅ 编译时
Catalyst 优化	✅ 完全	✅ 完全	❌ 无
Tungsten 二进制	✅ UnsafeRow	✅ Encoder	❌ Java Heap
代码简洁度	⭐⭐⭐⭐⭐	⭐⭐⭐⭐	⭐⭐
性能	⭐⭐⭐⭐⭐	⭐⭐⭐⭐	⭐⭐
适用场景	ETL、SQL 分析	复杂类型变换	自定义 Partition

5.2 互转路径

// DataFrame ↔ Dataset
val df: DataFrame = spark.read.parquet("...")
val ds: Dataset[Event] = df.as[Event]             // DataFrame → Dataset
val df2: DataFrame = ds.toDF()                     // Dataset → DataFrame

// DataFrame/Dataset → RDD（损失优化）
val rdd: RDD[Row] = df.rdd                         // DataFrame → RDD (内部已是 UnsafeRow → Row)
val rdd2: RDD[Event] = ds.rdd                      // Dataset → RDD

// RDD → DataFrame/Dataset
val df3 = spark.createDataFrame(rdd, schema)        // 手动指定 Schema
val ds3 = spark.createDataset(rdd)                  // 需要 Encoder

---

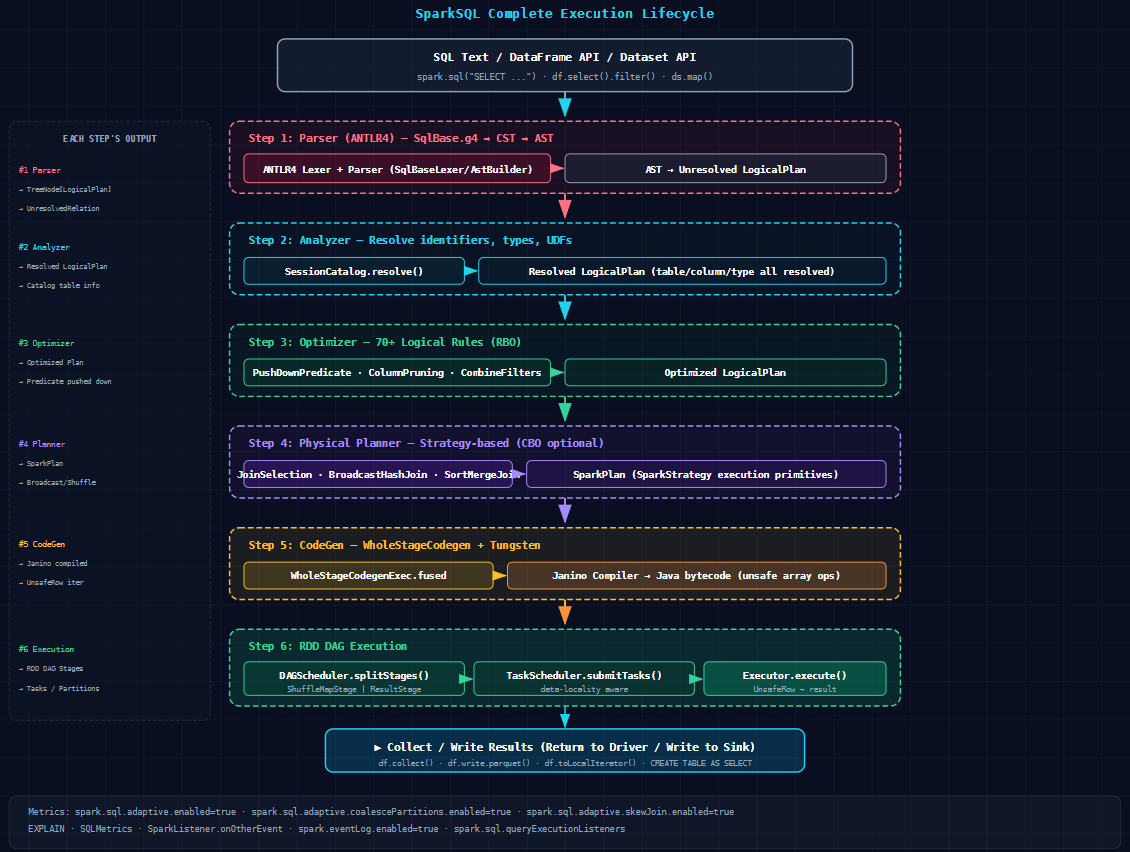

六、全链路执行------一条 SQL 的完整旅程

让我们追踪 SELECT uid, COUNT(*) FROM events WHERE dt='2024-01-01' GROUP BY uid 这条 SQL 的完整执行过程：

Step-by-Step

1. Parser：ANTLR4 进行词法/语法分析，生成 AST → Unresolved LogicalPlan
2. Analyzer：查询 Hive Metastore / SessionCatalog，解析 events 表的 schema，确定 uid 类型、dt 为 partition 列
3. Optimizer (RBO) ：
   • PushDownPredicate: dt='2024-01-01' → 分区裁剪，只扫描 dt=2024-01-01/ 目录
   • ColumnPruning: uid → 只读取 uid 列
   • ReplaceDistinctWithAggregate → 转换 COUNT
4. Planner (CBO)：根据 events 表大小，选择合适的 Join 和 Agg 策略（HashAggregate vs SortAggregate）
5. WholeStageCodegen ：将 Scan → Filter → Project → PartialAgg 融合为一个 Java 方法
6. DAGScheduler：切分为 Stage 0（Map）→ Stage 1（Reduce），生成 Task
7. Executors：执行 Task，使用 Tungsten UnsafeRow 批量处理，结果返回 Driver

---

七、调优实战：榨干 SparkSQL 的性能

7.1 开启关键配置

# Catalyst / CBO
spark.sql.cbo.enabled=true
spark.sql.cbo.joinReorder.enabled=true
spark.sql.statistics.histogram.enabled=true

# Adaptive Query Execution (Spark 3.0+)
spark.sql.adaptive.enabled=true
spark.sql.adaptive.coalescePartitions.enabled=true
spark.sql.adaptive.skewJoin.enabled=true

# WholeStageCodegen
spark.sql.codegen.wholeStage=true
spark.sql.codegen.maxFields=100

# Tungsten
spark.sql.tungsten.enabled=true
spark.sql.inMemoryColumnarStorage.batchSize=10000

7.2 使用 EXPLAIN 检查执行计划

-- 查看物理计划（含 WholeStageCodegen 标记）
EXPLAIN COST SELECT uid, COUNT(*) FROM events WHERE dt='2024-01-01' GROUP BY uid;

-- 查看完整的优化阶段
EXPLAIN EXTENDED SELECT ...

重点关注：

• 是否存在 * (WholeStageCodegen 标记)------如缺失则可能 codegen 失败
• 是否有 BroadcastHashJoin------大表之间不应出现 ShuffleHashJoin
• Filter 是否被下推（PushedFilters）------如未下推，检查数据源是否支持

7.3 分区策略与数据源选择

• Parquet ：列式存储、丰富统计信息、谓词下推效果好------OLAP 场景首选
• ORC：类似 Parquet，Hive 生态兼容性更好
• Delta Lake / Iceberg / Hudi：支持 ACID、Time Travel、Schema Evolution，适合生产级数仓
• 纯文本 (CSV/JSON)：解析开销大，缺少统计信息，不适合大规模分析

---

八、总结

SparkSQL 的高性能并非单一技术的奇迹，而是 DataSource API、Catalyst Optimizer、Tungsten Engine、WholeStageCodegen 四层协同的成果：

1. DataSource API 提供了统一的多源接入层，V2 API 进一步增强了列式读取和事务写入能力
2. Catalyst Optimizer 通过四阶段（Analysis → RBO → CBO → CodeGen）将 SQL 逐步转换为高度优化的物理执行计划
3. Tungsten 利用堆外内存和缓存友好的数据结构，将 CPU 和内存利用率提升到极致
4. WholeStageCodegen 打破了 Volcano Iterator 模型的性能瓶颈，实现了算子级代码融合

理解这些底层机制，不仅能帮你写出更高效的 Spark 作业，更能在遇到性能瓶颈时，从执行计划中快速定位问题根源。当你下次面对一个慢查询时，不妨调出 EXPLAIN COST，对照本文的优化器管线，看看优化卡在了哪一步------这比盲目调参有效得多。

---
