F429-HAL-Can总线（回环及双机实验）（2026/8/15）

CAN 用两根线：CAN_H 和 CAN_L（对应 485 的 A 和 B）

隐性电平（逻辑 1，总线空闲）：
  CAN_H ≈ 2.5V
  CAN_L ≈ 2.5V
  压差 ≈ 0V  → 表示 1

显性电平（逻辑 0，有数据）：
  CAN_H ≈ 3.5V
  CAN_L ≈ 1.5V
  压差 ≈ 2V  → 表示 0

复制代码

工厂车间 = 一条长长的双绞线（CAN 总线）
  │
  ├── 节点 1：变频器     ── 随时发：电机转速 1200rpm
  ├── 节点 2：温度传感器  ── 随时发：温度超阈值报警
  ├── 节点 3：PLC         ── 随时发：紧急停机命令
  └── 节点 4：你的 STM32  ── 随时收/发控制指令

所有节点挂在同两根线上，谁都能发，谁都能收。

2：CAN解决了什么问题

复制代码

CAN 为了补这些短板，专门做了什么
//差分总线 + 强抗共模干扰
CAN_H / CAN_L 两根线差分传输，显性/隐性靠压差判断；
对电磁干扰（EMI）、地电位漂移容忍度高，典型车内几米到几十米、125 k~1 M bps 仍稳。
//多主 + 非破坏性仲裁（基于 ID）
任何节点随时可发，不用等 Master 点名；
两节点同时发，ID 小的继续、ID 大的自动退避，不丢数据、不重发整帧到撞坏，这就是你前面学的 11 位 ID 第一用途；
仲裁完接着发，总线利用率比“主从轮询”高得多。
//基于消息（Message-based），不是基于地址（Address-based）
你前面纠结过的“ID=0x123 发给谁？”——答案是广播给全总线，谁关心谁收；
这天然适合“一个传感器广播，多个控制器同时消费”（比如车速同时给仪表、VCU、TCU、ABS 用），而 UART/SPI/I²C 做不到这一点不绕一大圈应用层。
//硬件级错误检测 + 自动重传 + 节点自治
有 CRC、ACK、位监控、填充规则、格式检查五重错误检测；
一发错自动重传；
某节点疯发错误帧/短路，TEC 涨到 256 自动 Bus Off 自己下线，不拖死整网——这是 SPI/I²C 没有的“故障隔离”。
//确定性实时性
通过 ID 优先级把“刹车信号 > 空调面板”这种实时等级写死在帧里，仲裁即优先级调度；
不像 UART+RS485 多机靠软件令牌/轮询，最坏延迟算不准。

3：一些基本规则

复制代码

CAN 协议本身并没有规定“最多 127 个节点”。实际能挂多少节点，主要受：

CAN 收发器的单位负载
总线长度
波特率
终端电阻
电气环境
节点收发器类型

影响。

复制代码

CAN 的经典经验值确实经常看到：

1 Mbps  ≈ 40 m
500 kbps ≈ 100 m
250 kbps ≈ 250 m
125 kbps ≈ 500 m
50 kbps  ≈ 1000 m
因为实际距离还和：

CAN 收发器
线缆
拓扑
信号质量
采样点
系统时序
有关。
因此：通信速率越高，可支持的总线长度通常越短；典型 1 Mbps 约几十米，125 kbps 可达数百米量级。

复制代码

CAN 的可靠性不只是 CRC + ACK
CAN 真正厉害的是这一整套：
        CAN 可靠性
            │
   ┌────────┼─────────┐
   ↓        ↓         ↓
 CRC       ACK      位监视
   │        │         │
   └────────┼─────────┘
            ↓
       错误检测机制
            ↓
       自动重发
            ↓
    错误计数器 / Bus-Off
位监视：
你发 1（隐性）→ 总线上却是 0（显性）
  → 说明有更高优先级的节点同时发 0，"压住了"
  → 你的 1 被吃掉 → 你输了，立即退出，让别人优先

你发 0（显性）→ 总线上也是 0
  → 继续发下一位，还没"输"
这就是仲裁能自动运行的原因——每个节点发的每一 bit 都在跟总线上其他节点比较。比输了自动退出，全程不用 CPU 管，CAN 硬件自己做。物理层上 0 是强驱动的信号（能压住 1），1 是弱驱动的信号（被 0 压住就丢了）。

//错误计数器 / Bus-Off
CAN 的错误处理机制——"故障自愈"：

每个 CAN 节点内部有两个计数器，出一次错 +一部分，恢复一次 -一部分。超过阈值自动把自己从总线上踢掉：


TEC (发送错误计数器)        REC (接收错误计数器)
    0~127: 正常模式             0~127: 正常模式
  128~255: 被动错误模式        128~255: 被动错误模式
      256: Bus-Off！掉线         256: 不可能达到
状态切换：

正常运行（Error Active）
  错误多了 → 告警模式（TEC 或 REC > 96），还能发，但带个警告
  更多了   → 被动模式（TEC 或 REC > 127），只能小声发，不敢抢显性了
  再错    → Bus-Off（TEC > 255），自己拔网线！CAN 控制器自动失能，不再碰总线

被动模式下连续没问题 → 回到正常模式
Bus-Off 后要软件重新初始化才能恢复
减法和加法规则很简单——一次发送成功不撤销减 1，一次失败增 8。故意这么设计的：进入错误快、恢复等待。
场景：你板子的 CAN 收发器坏了、线断了或者波特率不匹配——反复发送失败被拒绝 → TEC 会狂涨 → 256 自动离线，避免一个人喊叫影响整台网络。

4：CAN几个不同协议

CAN 2.0A + 2.0B 都学，实际工控用的是 2.0B。

版本	工控实际使用
CAN 2.0A (11位ID)	CANopen 协议用这个，够了
CAN 2.0B (29位ID)	J1939（卡车/工程机械）用这个，也常见
CAN FD	新车在切，工控还没普及，你的 F429 不支持
CAN XL	太新了，十年后再看

F429 的 bxCAN 外设同时支持 11 位和 29 位 ID，你配个寄存器就能切换。先学 2.0A 的标准帧，11 位 ID 能区分 2048 个报文，大部分工控场景够了。后面看 J1939 协议的时候再切 29 位 ID 就行。

A 和 B 区别就一个------ID 长度：

复制代码

CAN 2.0A（标准帧）：
  ID = 11 位 → 最多 2048 种报文
  ┌────┬──────────┬──────┬─────┐
  │SOF │ ID(11位) │ CTRL │ DATA│
  └────┴──────────┴──────┴─────┘

CAN 2.0B（扩展帧）：
  ID = 29 位 → 最多 ~5.37 亿种报文
  ┌────┬───────────────────┬──────┬─────┐
  │SOF │ ID(29位)           │ CTRL │ DATA│
  └────┴───────────────────┴──────┴─────┘

你回环实验用的就是 CAN 2.0B------代码里 TxHeader.IDE = CAN_ID_EXT（扩展帧）+ TxHeader.ExtId = 0x1314（29 位 ID）。CAN 2.0A/B 不是两个不同的学完的东西------同一个 bxCAN 外设，硬件原生支持两种帧混用，代码只差一个 IDE 标志位。

5：CAN的来源

CAN = Controller Area Network（控制器局域网络）

三个词拆开：

Controller 控制器------最早是博世（Bosch）给汽车里的 ECU（电子控制单元）设计的
Area 局域------限定在车内/机器内这种局部范围
Network 网络------多节点互联

诞生背景：1986 年德国博世公司开发，为了让汽车里越来越多的电子模块（发动机、刹车、车窗、空调...）能用两根线互相通信，替代原来一堆乱糟糟的点对点线束。

RS485 和 CAN 这对工控兄弟，底层都是"差分抗干扰"，但 CAN 多了一层硬件仲裁能力（显性压隐性），所以能实现多主同时抢总线而不冲突。485 没这能力，只能靠 Modbus 这类软件协议做一问一答。

二：CAN（A）一帧完整数据长这个样：

复制代码

┌────┬─────────┬─────┬─────┬────┬──────┬──────────┬──────────┬──────┬─────┐
│SOF │ ID 11bit│ RTR │ IDE │ r0 │ DLC  │ DATA     │ CRC      │ ACK  │ EOF │
│1b  │         │ 1b  │ 1b  │1b  │ 4b   │ 0~8 Byte │15b + 1b  │ 2b   │ 7b  │
└────┴─────────┴─────┴─────┴────┴──────┴──────────┴──────────┴──────┴─────┘

1：SOF：Start Of Frame，帧起始

SOF = 1 bit 帧的开始标志

CAN总线处于空闲idle状态时，SOF为高电平 1

发送节点首先发送一个：SOF = 0 低电平，SOF 会把总线从空闲状态拉到显性状态，此时一帧CAN开始了。

2：ID：Identifier，标识符

标准 CAN（A）：ID = 11 bit ，例如 ID = 0x123 转换成二进制：001 0010 0011 ， CAN 会把这个 11 bit 发到总线上。

【12 位是十六进制表示让你产生了错觉。11 位是能表示 0~2047 的二进制位宽。

0x123 转换成二进制：1 0010 0011 = 只用 9 位，远没满 11 位。11 位最大能表示 0x7FF = 000 0111 1111 1111 = 2047。

0x 开头只是写法，不等于 12 位。0x123 存进 11 位寄存器时高位自动补零：0 0001 0010 0011。别把十六进制位数跟二进制位宽搞混。】

作用1：标识消息

例如你可以规定：

复制代码

0x100 → 电机控制
0x200 → 电机转速
0x300 → 温度
0x400 → 电压

所以：ID = 0x200

不是说：发给 0x200 号设备

而是：这是编号为 0x200 的一种消息。

作用2：决定优先级

例如：

复制代码

节点A：ID = 0x100

节点B：ID = 0x200
两个ID同时发送，所有节点同时收到，自己判断要不要处理。

二进制：
0x100 = 001 0000 0000
0x200 = 010 0000 0000

前面几个 bit 就会产生不同。

CAN 进行逐 bit 仲裁。

最终：

复制代码

0x100 获胜
0x200 退出

CAN ID 数值越小，优先级越高。

3：RTR (1 bit)：Remote Transmission Request要求帧

用于区分：数据帧和远程帧

RTR = 0 ，表示：这是数据帧，我后面带真正的数据。

RTR = 1，表示：这是远程帧，"我想请求某个 ID 的数据，你给我发回来。"不过实际现代 CAN 应用中，远程帧已经很少使用，基本重点学习数据帧即可。

复制代码

/*把 CAN 总线想成公司的大喇叭广播：
某同事（ECU_A）对着喇叭喊：“0x123 号通知：转速 3000！”
办公室里所有人（所有节点）耳朵都听到了；
但只有桌牌上写了“我关心 0x123”的人（滤波匹配）会掏出本子记下来；
其他人当没听见，继续干活；
没人会问“这声广播是不是叫我”——因为本来就是叫全场的，只是你愿不愿意理。
这就解释了前面讲远程帧时那句“谁有 0x123 的数据，回一帧”：回出来的那一帧也是广播的，不是单独塞回给请求者；只是一般工程上只有“持有 0x123 数据源的那个节点”才会被配置成“收到 0x123 远程帧→回 0x123 数据帧”，别的节点即使也听到远程帧，也没数据可回、或者被滤波/软件忽略。

4：IDE：Identifier Extension标识符扩展位

IDE = 1 bit

它用来区分：

复制代码

标准帧：11 bit ID       IDE=0
扩展帧：29 bit ID	    IDE=1

对于我们现在讲的标准 CAN 数据帧：IDE = 0

5：r0保留位

在 CAN 2.0A 标准数据帧 的控制场里，IDE 位之后、DLC（4 位数据长度码）之前，那 1 个 bit 就是 r0（reserve bit 0，保留位 0）；

在 CAN 2.0B 扩展数据帧 里则常见 r1 + r0 两个保留位，都在 DLC 前面。

r0 现在是"占坑位"，协议当前版本不给它分配任何功能，只是预留给未来扩展用。

6：DLC（4bit）：Data Length Code数据长度码

它告诉接收节点：后面的 DATA 有多少个字节

DLC（二进制）	DLC（十六进制）	数据场实际字节数
0000	0x0	0 字节
0001	0x1	1 字节
0010	0x2	2 字节
0011	0x3	3 字节
0100	0x4	4 字节
0101	0x5	5 字节
0110	0x6	6 字节
0111	0x7	7 字节
1000	0x8	8 字节
1001--1111	0x9--0xF	经典 CAN 中非法 / 通常按 8 字节处理或报格式错

7：DATA（D0~D7）：真正的数据

经典 CAN（CAN 2.0A/B） ：Data 段长度为 0 到 8 个字节 。这取决于前面提到的 DLC 值。

Data 段没有固定的格式规定。它可以是：

整型数据：如发动机转速（2 字节）、水温（1 字节）。
浮点数据：如电压值（4 字节 float）。
布尔标志：如车门开关状态（1 字节，每一位代表一个门）。

字节数是一个非常关键的工程细节：

Intel 格式（小端） ：低字节存放在低地址（先存低位）。例如数值 0x1234，先存 0x34，再存 0x12。
Motorola 格式（大端） ：高字节存放在低地址（先存高位）。例如数值 0x1234，先存 0x12，再存 0x34。
注意：CAN 协议本身不强制规定字节序，完全取决于发送和接收双方事先约定好的协议矩阵（DBC文件）。

数据对齐：

如果实际数据长度不足 DLC 声明的长度（例如 DLC=8，但只发了 2 字节数据），发送节点通常会用 0x00 填充剩余的位置，以保证帧的总长度符合规范。

在帧结构中，Data 场紧跟在 DLC（数据长度码） 之后，位于 CRC（校验场） 之前。它是最容易被用户应用程序修改的部分，也是解析 CAN 报文时最核心的区域。

8：CRC（15 bit）+ （1bit）：循环冗余校验

检查这一帧在传输过程中有没有发生错误，硬件自动算，错了自动丢弃。

CRC Delimiter（CRC 界定符）------专门隔开 CRC 和后一段的 1 个 bit，纯粹是个"格式分隔符 / 边界位"，不属于 CRC 校验值本身，也不参与 CRC 计算。

CRC 场内部可能因为位填充（Bit Stuffing）规则出现连续同极性 bit；

如果 CRC 序列最后刚好连续好几个显性位，接收节点可能分不清"CRC 到哪结束、ACK 从哪开始"；

插一个固定为隐的 CRC Delimiter，就像在书上画一条横线：前面都是 CRC，下一拍起进入 ACK 场（ACK 槽是显性 0 才能被应答），边界清清楚楚。

复制代码

┌───────────────┬──────────────┐
│ CRC Sequence  │ CRC Delimiter│
│    15 bit     │     1 bit    │
└───────────────┴──────────────┘

9：ACK (2 bit)，应答位

ACK Slot（应答槽，第 1 个 bit）------真正干活的"我收到了"

复制代码

**发送节点在这 1 bit 里做什么**：主动把总线驱动成 **隐性（1）**，也就是“我先让出来，看有没有人替我拉成显性”。、

**接收节点在这 1 bit 里做什么**：只要至少有一个接收节点**成功收完 CRC 且校验通过、格式也对**，就在这一位把自己的发送器打开，把总线拉成 **显性（0）**。

按 CAN “显性压隐性”规则：只要有 1 个节点应答，总线上这一位就变成显性 0。

所以这 1 位本质上是个**“广播式确认”**：不是“某个特定节点回我了”，而是“总线上至少有一个合格接收者收到了这帧”。

这也解释了 CAN 的一个特性：

一帧数据发出来，就算 5 个节点都收对了，ACK Slot 也只会被拉一次（显性）

反过来，如果这条总线上**没有任何节点**打开过滤器、或所有节点都 CRC 失败，那这一位就一直是隐性 → 发送节点判定 **ACK Error**。

ACK Delimiter（ACK 界定符，第 2 个 bit）------又是"画横线"的

复制代码

固定为 **隐性（1）**

不参与应答，也不被任何节点抢成显性（抢了就是 Form Error）；

作用就是像前面 CRC Delimiter 一样：把“ACK 槽”和后面的 EOF（帧结束，7 bit 隐性）干净分开，告诉所有节点“应答阶段结束了，下面进入收尾”。

如果 ACK 没收到：

复制代码

发送错误计数器（TEC）加 8；

这一帧会在总线空闲后**自动重传**；

若反复 ACK 失败（比如接收节点掉线、终端电阻坏了、ID 被全滤掉、线缆断了一边），TEC 涨到 128 进“被动错误”，再涨到 256 就“Bus Off”自己离线

所以你看老 CAN 网络里“某节点一直重发同一帧、最后自己 Bus Off”，十有八九是先卡在 ACK 这一步——不是仲裁输，也不是 CRC 错，而是**根本没人给它回这一声“收到”**。

10：EOF(7bit)：End Of Frame 帧结束

最后：EOF = 7 bit 全部为1 时候 1111111 ，明确告诉所有节点：这一帧结束了。

之后总线重新进入：Idle，随后下一帧又可以开始。

三：CAN总线硬件

1：电平转换

STM32F429 的 CAN 外设实际上提供的是：

复制代码

STM32
┌──────────────┐
│ CAN控制器     │
│              │
│ CAN_TX ──────┼──→
│ CAN_RX ←─────┼──
└──────────────┘

这是逻辑电平信号。

而 CAN 总线需要：

复制代码

CAN_H
CAN_L

这种差分物理信号。

所以中间需要：CAN电平转换芯片

复制代码

例如：

TJA1050
SN65HVD230
SN65HVD232
TJA1051

2：节点

复制代码

双机通讯 = 两台 STM32 + 两根线：

  你的板子 A                      你的板子 B（或另一块）
  ┌─────────────┐                ┌─────────────┐
  │ F429        │                │ F429        │
  │ bxCAN1      │                │ bxCAN1      │
  │  PB8 TX ──→ │  TJA1042T(1)  │  TJA1042T(1)│ ←── PB8 RX
  │  PB9 RX ←── │       │       │       │      │ ←── PB9 TX
  └─────────────┘       │        └──────┼──────┘
                     CAN_H ───────── CAN_H
                     CAN_L ───────── CAN_L
                      两根双绞线

两个stm32搭配两个芯片TJA1050，就是CAN总线实现双节点通讯了。

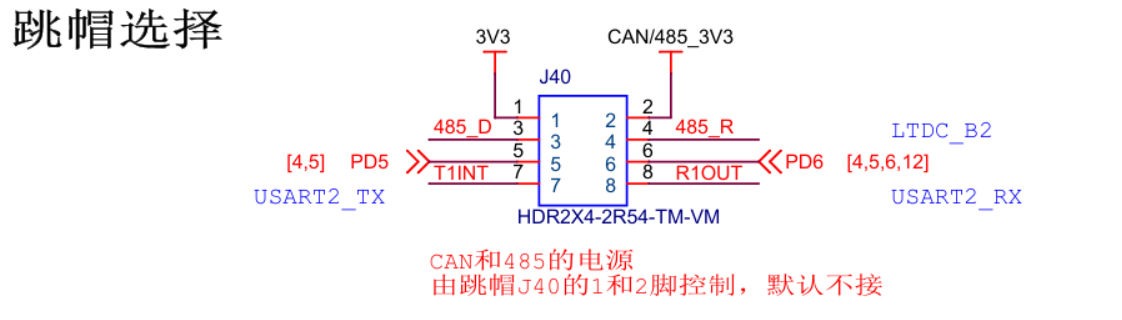

3：跳线帽接线

复制代码

        CAN/485 模式

Pin1(3V3)  ●─────● CAN/485_3V3
485_TX      ●─────● 485_RX
USART2_TX  ●─────● USART2_RX

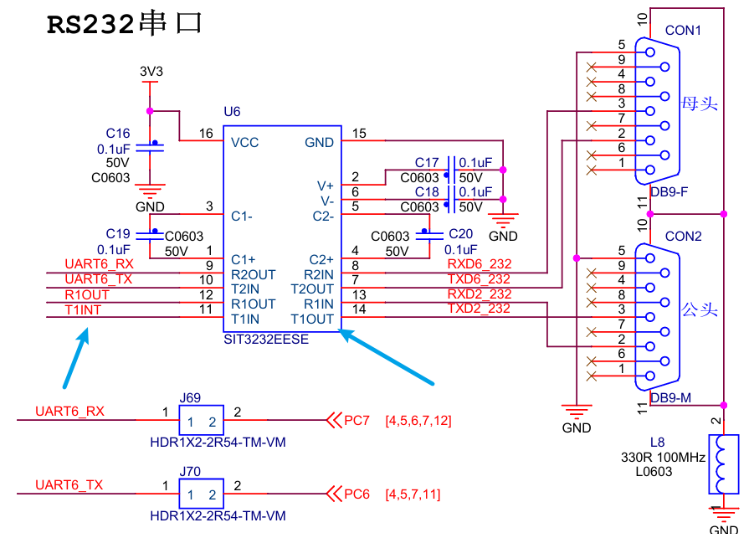

 T1INT     ●─────● R1OUT  （给RS232的）
●─────●表示：两个引脚之间可以用跳线帽短接。
跳线帽插上 = 两个点导通。

跳线帽拔掉 = 两个点断开。

所以它其实就是一个人工控制的开关

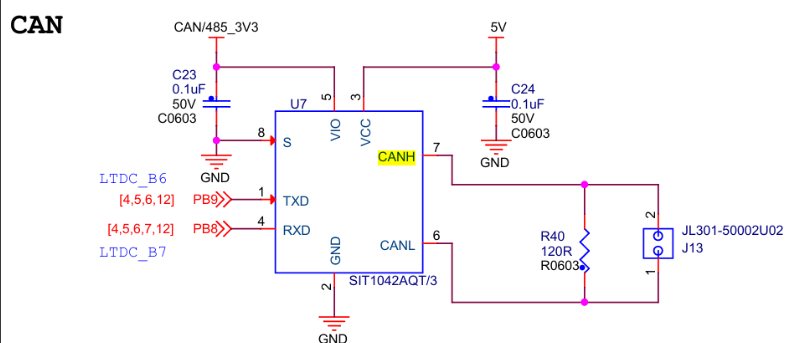

你的板子 CAN 硬件链路齐了：

复制代码

STM32 F429          SIT1042AQT        螺丝端子
  PB9(TX) ────→  TXD ─→ CAN_H ────→ 拧上双绞线
  PB8(RX) ←────  RXD ←─ CAN_L ←──── 接对面板子

USB-CAN 分析仪是挂在总线上的另一个节点，你的 STM32 仍然需要板载 SIT1042AQT 把自己发的 TTL 信号转成差分信号才能上总线。

复制代码

你的板子                                    USB-CAN 分析仪
  STM32 → PB9(TX) → SIT1042AQT → CAN_H ────→ CAN_H
                               → CAN_L ────→ CAN_L
         PB8(RX) ← SIT1042AQT ←───────←
                  ↑ 需要供电！
            J40 Pin1-Pin2 接上跳帽

不接 Pin1-Pin2 → SIT1042AQT 没电 → STM32 发的信号到不了总线上 → USB-CAN 分析仪收不到。Pin1-Pin2 就是 CAN 芯片的总开关，接上就行。

四：CAN回环实验1

复制代码

回环模式下的数据流：

  CPU 写数据到 CAN 发送邮箱
       │
       ▼
  ┌──── bxCAN 外设（在 STM32 芯片内部）────┐
  │                                        │
  │  发送引擎 ──→ 仲裁器 ──→──┐            │
  │                          │            │
  │              ← 内部绕回 ←┘            │
  │              ↓                        │
  │          接收引擎 → CRC 校验通过      │
  │              ↓                        │
  │          匹配过滤器？→ 丢进 FIFO0     │
  │              ↓                        │
  │          触发 RX0 中断                │
  └────────────────────────────────────────┘
       │
       ▼
  进入 CAN1_RX0_IRQHandler

  PB8/PB9 引脚 ← 悬空，没人碰
  TJA1042T    ← 没电，不工作
  SIT1042AQT  ← 同上
  跳线帽       ← 没接
  螺丝端子      ← 空的
回环模式的数据永远不出 STM32 芯片——连 GPIO 引脚都不经过，在 bxCAN 的数字逻辑内部就绕回来了。

复制代码

CAN初始化
   ↓
CAN位时序 / 波特率
   ↓
★ 构造一帧 CAN 报文
   ↓
★ 发送 CAN 报文
   ↓
接收 CAN 报文
   ↓
过滤器
   ↓
两个节点真正通信

1：CAN_MODE_LOOPBACK

不要把它理解成"CAN 正常通信模式"。

它是：内部回环测试模式。

正常 CAN：

复制代码

STM32
  │
  │ CAN_TX
  ↓
CAN收发器
  │
  │ CAN_H / CAN_L
  ↓
CAN总线
  │
  ↓
另一个节点

而 Loopback：自己发给自己

复制代码

 STM32
┌──────────────────┐
│                  │
│ CAN发送 ──────┐  │
│               ↓  │
│             CAN接收│
│                  │
└──────────────────┘
STM32
  ↓
CAN_AddTxMessage()
  ↓
CAN内部回环
  ↓
CAN接收FIFO
  ↓
CAN_GetRxMessage()
不需要 CAN 收发器、不需要 CAN_H/CAN_L、不需要第二块 STM32。

Loopback回环模式主要用于：验证 STM32 的 CAN 控制器和软件配置有没有问题。

复制代码

CAN配置
发送
接收
FIFO
过滤器

这些基本工作正常。

但是Loopback 测不出来真实 CAN 总线的物理层问题。

比如：

CAN_H/CAN_L 接反
120Ω 终端电阻
CAN 收发器损坏
两个节点波特率不一致
总线干扰

这些 Loopback 都测不到。

所以实验一般是：

复制代码

第一步：
Loopback
↓
验证 MCU CAN 软件配置

第二步：
Normal Mode
↓
两个 STM32 + CAN收发器
↓
真正 CAN 总线通信

2：1Mbps怎么得到的

APB1 = 45MHz / Prescaler = 5 / (1 + TimeSeg1 + TimeSeg2) = 1 + 5 + 3 = 9TQ → 1Mbps

这句话其实是在算：

CAN 一秒钟到底发送多少个 bit。

复制代码

CAN 不是简单地：45 MHz→1 Mbps

而是：CAN时钟→Prescaler分频→得到 Time Quantum（TQ）→一个 CAN bit = 很多个 TQ→最终得到波特率

CAN 波特率来源

复制代码

第一步：APB1 = 45 MHz
第二步：Prescaler = 5，CAN时钟45 MHz ÷ 5=9MHZ ，得到一个TQ时间 = 1 / 9 MHz ≈111 ns
可以把所以你可以把：9 MHz理解为CAN 的 TQ 时钟。
这里的 TQ（Time Quantum，时间量子 / 时间份额） 基本可以确定是在说 CAN 总线位时序里的最小时间单位，不是操作系统里“时间片”。
第三步：一个 CAN bit 不是 1 个 TQ
一个 CAN bit 被划分成几个时间段：
一个 CAN Bit
┌──────┬───────────────┬───────────┐
│ Sync │   TimeSeg1     │ TimeSeg2  │
│ 1TQ  │     5TQ        │   3TQ     │
└──────┴───────────────┴───────────┘
所以一个 bit：为1+5+3=9TQ
我们知道1 TQ ≈ 111 ns
因此9TQ≈ 1 μs
也就是一个 CAN bit ≈ 1 μs
1 s ÷ 1 μs
= 1,000,000 bit
CAN 波特率 = 1 Mbps

3：CAN初始化字段

复制代码

CAN_Init
│
├── ① CAN 工作行为
│    ├── TimeTriggeredMode
│    ├── AutoBusOff
│    ├── AutoWakeUp
│    ├── AutoRetransmission
│    ├── ReceiveFifoLocked
│    ├── TransmitFifoPriority
│    └── Mode
│
└── ② CAN 位时序 / 波特率
     ├── SyncJumpWidth
     ├── TimeSeg1
     ├── TimeSeg2
     └── Prescaler

你可以先把这两类分开，前面一组是在决定 CAN“怎么干活”，后面一组是在决定 CAN“以多快的节奏干活”。

复制代码

static void CAN_Mode_Config(void)
{
    CAN_CLK_ENABLE();                                                  /* 开 CAN1 时钟 */

    Can_Handle.Instance = CANx;                                        /* CAN1 */


    Can_Handle.Init.TimeTriggeredMode      = DISABLE;                  /* 不用时间触发 */
    Can_Handle.Init.AutoBusOff             = ENABLE;                   /* 自动离线恢复 */
    Can_Handle.Init.AutoWakeUp             = ENABLE;                   /* 自动唤醒 */
    Can_Handle.Init.AutoRetransmission     = DISABLE;                  /* 禁止自动重发 */
    Can_Handle.Init.ReceiveFifoLocked      = DISABLE;                  /* FIFO 满不锁，新数据覆盖旧数据写入FIFO */
    Can_Handle.Init.TransmitFifoPriority   = DISABLE;                  /* 按 ID 优先级发 */
    Can_Handle.Init.Mode                   = CAN_MODE_LOOPBACK;        /*  回环模式 */

    Can_Handle.Init.SyncJumpWidth          = CAN_SJW_1TQ;              /* SJW = 1TQ */
    Can_Handle.Init.TimeSeg1               = CAN_BS1_5TQ;              /* BS1 = 5TQ */
    Can_Handle.Init.TimeSeg2               = CAN_BS2_3TQ;              /* BS2 = 3TQ */
    Can_Handle.Init.Prescaler              = 5;                        /* 45÷5=9MHz → 9÷9=1Mbps */

    HAL_CAN_Init(&Can_Handle);
}

1：TimeTriggeredMode：时间触发通信模式

普通 CAN：有数据→发送

普通 CAN vs 时间触发 CAN（TTCAN）

普通 CAN（事件触发）多个节点都是"我数据准备好了→我就去仲裁抢总线"。优点是灵活，缺点是：某一时刻几个节点同时抢，会有重试、延迟抖动，最坏延迟不确定------这对汽车动力总成、底盘控制这类"必须 X µs 内响应"的场景不太友好。
时间触发 CAN（TTCAN，ISO 11898‑4）先在总线上约定一个参考报文（Reference Message），所有节点都拿它来对齐自己的本地时间；然后把一个大的周期拆成若干个时槽（Time Slot / 基本周期 Matrix Cycle）。例如一个矩阵周期 = 8 个基本周期，节点 A 只在第 1 个时槽发心跳+控制量，节点 B 只在第 3 个时槽发传感器数据，节点 C 在第 5 个时槽发......到点之外即使有数据也憋着等下一轮。这样每条报文什么时候出现在总线上是可预测的，冲突几乎为零，最坏响应时间是确定的。

现在的阶段目标是：先让两块板子用 500kbps、标准帧、ID 匹配、带 120Ω 终端电阻，A 发 B 收成功 ------ 这时候上面这些"特殊行为"一个都不需要，全关着就是最稳的基线。

等你哪天出现"自动重传刷屏干扰调试""Bus-Off 后想自动恢复""多传感器要严格排时槽"这类具体痛点，再回来一个个开，每开一个就验证一次，记忆会非常牢。

2：AutoBusOff：总线关闭

假设一个 CAN 节点一直出错：

复制代码

发送
 ↓
错误
 ↓
重发
 ↓
又错误
 ↓
又重发
 ↓
……

如果一个坏节点一直往总线上捣乱，会影响整个 CAN 网络。

所以 CAN 有错误计数器：错一次+8，发对1次重新+1，减到256就退出了这个节点主动退出 CAN 总线。"我好像坏了，我先闭嘴。"

AutoBusOff = ENABLE ，表示：允许硬件自动进行 Bus-Off 恢复。

所以：CAN出错→Bus-Off→满足恢复条件 →自动恢复通信

AutoBusOff = DISABLE，需要软件参与恢复，硬件躺平不动了 → 必须你软件手动调 HAL_CAN_Start() 或 HAL_CAN_Init() 才能恢复

工控场景一般开 ENABLE------节点偶尔因为干扰出错自动离线后自己能回来。关掉 DISABLE 适用于你知道出故障了必须人工检查的场景（比如车载制动控制器，离线了不能自己偷摸回来，必须确认问题解决了）。

3：AutoWakeUp：自动唤醒

这个跟低功耗有关，如果 CAN 节点进入休眠，此后总线上出现活动

复制代码

CAN总线
 ↓
出现通信
 ↓
唤醒节点

就是：允许 CAN 外设检测到总线活动后自动唤醒

4：AutoRetransmission：自动重发

如果发送失败：自动重发，这符合 CAN 的典型工作方式。

5：ReceiveFifoLocked：FIFO 满了以后，锁住，不再接收新的消息

CAN 收到报文之后：

复制代码

CAN总线
   ↓
CAN接收
   ↓
硬件过滤器
   ↓
FIFO
   ↓
CPU

FIFO 是一个队列：

复制代码

┌──────────────────────┐
│ Msg1 │ Msg2 │ Msg3 │
└──────────────────────┘

假设 FIFO 满了，又来一个消息

如果

ReceiveFifoLocked=ENABLE：FIFO 满了以后，锁住，不再接收新的消息，已有消息保持不变。

ReceiveFifoLocked=DISABLE：FIFO 满了以后，不锁住，FIFO 满时允许新报文覆盖已有报文。

6：TransmitFifoPriority：按 ID 优先级发

两个层面，一内一外：

复制代码

┌── STM32 内部排队（TransmitFifoPriority 管这个）──┐
│                                                    │
│  你的代码连发三帧：                                  │
│    HAL_CAN_AddTxMessage(ID=0x300)  // 先调          │
│    HAL_CAN_AddTxMessage(ID=0x100)  // 第二           │
│    HAL_CAN_AddTxMessage(ID=0x200)  // 最后           │
│                                                    │
│  三帧都在 STM32 自己的发送邮箱里排队：                 │
│                                                    │
│   DISABLE（FIFO 模式）：    ENABLE（优先级模式）：      │
│   ┌────┬────┬────┐         ┌────┬────┬────┐        │
│   │300 │100 │200 │          │100 │200 │300 │        │
│   └────┴────┴────┘         └────┴────┴────┘        │
│   按进队顺序发              按 ID 优先级发            │
│   先发 300                  ID 越小越先发            │
│   再发 100                  先发 100                 │
│   最后 200                  再发 200                 │
│                             最后 300                 │
└────────────────────────────────────────────────────┘
                         │
                         ▼  STM32 把下一帧放到总线上去
                         │
┌── 总线上多节点抢（CAN 硬件仲裁管这个，跟上面无关）──┐
│                                                    │
│   你的 STM32 发 ID=0x300                            │
│   别人的 STM32 发 ID=0x100  ← 同时抢                │
│                                                    │
│   CAN 总线硬件仲裁 → 0x100 赢（ID 小）              │
│   你的 STM32 检测到自己输了，自动退避，等下次重发     │
└────────────────────────────────────────────────────┘

一句话：TransmitFifoPriority 决定你自己三个孩子谁先出门，CAN 仲裁决定出门后谁先过独木桥。

7：Mode：CAN 工作在哪种模式

CAN_MODE_LOOPBACK：回环模式自己发给自己。

CAN_MODE_NORMAL ：正常跟另一个 STM32 通信

一个 CAN bit 并不是一个完整的时间单位，而是：

复制代码

  一个 CAN Bit = 9 TQ，TQ 就是 CAN 位时间的基本时间单位。

时间 →
┌──────┬──────────────────────┬──────────────┐
│ Sync │         BS1          │     BS2      │
│ 1TQ  │         5TQ          │     3TQ      │
└──────┴──────────────────────┴──────────────┘
                              ↑
                           采样点
 采样点就在 BS1 结束的位置
 所以在一个 bit 的 6/9 ≈ 66.7% 处采样。

8：SyncJumpWidth：同步bit发送

Sync = 1TQ 到底在干嘛？

这个可以理解为CAN发送每一个 bit 的起跑线，因为STM32作为CAN总线上的不同节点时，晶振不可能绝对一样。

复制代码

  ↓ 从这里开始
        ↓
┌───────┬───────────────────────┐
│ Sync  │       后面的时间      │
│ 1TQ   │                       │
└───────┴───────────────────────┘

你可以把它想成：发令枪响了："所有人从这里开始跑这一圈。

9：TimeSeg1：等待采样数据平稳

重点：

假设节点 A 发送一个 bit：

复制代码

A
│
│ CAN_H/CAN_L
│
└────────────────────→

但是信号不是瞬间到达接收节点的，现实世界里存在：

复制代码

发送器延迟
+
导线传播延迟
+
接收器延迟
+
信号边沿建立时间

所以：

复制代码

发送节点：
0 ────────→ 1

接收节点：
0 ─────────────→ 1
                  ↑
                晚一点

这就是为什么不能刚开始就采样，给信号留时间，我们的配置是，Sync = 1TQ和BS1 = 5TQ

因此

复制代码

起点                              采样点
 ↓                                  ↓
┌──────┬───────────────────────────┐
│ Sync │            BS1            │
│ 1TQ  │            5TQ            │
└──────┴───────────────────────────┘

前面一共：所以第 6TQ 结束附近进行采样，也就是说，在一个 bit 的前 66.7% 处采样。

复制代码

比“50% 中点采样”稳一些；
但比工业上 500 k / 1 M CAN 常用的 75%~87.5%• 偏早；
所以在短距离、低速、教学板、收发器响应一般的场景下能通；真上汽车/长线缆/高波特率就可能开始掉帧、重传增多。
BS1=5 而不是 2 或 10，也是折中：太小→采样点太早、抗干扰差；太大→采样点太晚、留给 BS2 的余量不够、还可能拖慢波特率上限。

9：TimeSeg2：时序修正缓冲段

那 BS2 是干什么的？

采样之后到达BS2:

复制代码

采样点
  ↓
  ┌──────────────┐
  │     BS2      │
  │     3TQ      │
  └──────────────┘

为什么采样完还要留时间？

因为 CAN 不仅需要知道什么时候采样，还需要知道，如果本次采样不同步，下次该如何调整，BS2 就给后面的时序变化留出了空间。

复制代码

一个 bit：

Sync   BS1              BS2
 ↓      ↓                 ↓
┌──────┬─────────────────┬─────────┐
│ 1TQ  │      5TQ        │  3TQ    │
└──────┴─────────────────┴─────────┘
                       ↑
                     采样点

比如发送节点认为：

复制代码

bit 边界
↓
|-------------------------|

接收节点自己的时钟却认为：

复制代码

bit 边界
  ↓
|---------------------------|

慢慢地，两个节点的"尺子"就有一点错位

假设接收节点预计：

复制代码

边沿应该在这里
              ↓
──────────────│────────────

实际边沿：

复制代码

───────────────│───────────
               ↑
            晚了一点

CAN 就会说："哎，实际边沿比我预想的晚，那我得把自己的时间轴往后调整一点。"，这就是重新同步 Re-synchronization

10：SJW:最多允许调整多少

假设SJW = 1TQ，意思不是："永远调整 1TQ。"

而是："这次重新同步，最多允许调整 1TQ。"

比如实际只差：0.3TQ，那么SJW可以修正，

如果理论上差：2TQ，那么SJW无法修正，因为一次最多只能修 1TQ。

实际调整中：SJW 是调整采样点附近时序的"活动范围"。

复制代码

原来：

Sync |──── BS1 ────| BS2
     |──── 5TQ ────|──3TQ──
                   ↑
                 采样点

复制代码

Sync |──── BS1 ─────| BS2
     |──── 6TQ ─────|─2TQ─
                     ↑
                  采样点后移
此时
//BS1 延长一点，BS2 缩短一点

复制代码

Sync |──── BS1 ─────| BS2
     |──── 6TQ ─────|─2TQ─
                   ↑
                  采样点前移
 此时
//BS1 缩短一点，BS2 延长一点

不是改寄存器：这是 CAN 控制器在当前 bit 的时序运行过程中，临时调整时间长度。

11：Prescaler：时钟分频

复制代码

第一步：APB1 = 45 MHz
第二步：Prescaler = 5，CAN时钟45 MHz ÷ 5=9MHZ ，得到一个TQ时间 = 1 / 9 MHz ≈111 ns
可以把所以你可以把：9 MHz理解为CAN 的 TQ 时钟。
这里的 TQ（Time Quantum，时间量子 / 时间份额） 基本可以确定是在说 CAN 总线位时序里的最小时间单位，不是操作系统里“时间片”。
第三步：一个 CAN bit 不是 1 个 TQ
一个 CAN bit 被划分成几个时间段：
一个 CAN Bit
┌──────┬───────────────┬───────────┐
│ Sync │   TimeSeg1     │ TimeSeg2  │
│ 1TQ  │     5TQ        │   3TQ     │
└──────┴───────────────┴───────────┘
所以一个 bit：为1+5+3=9TQ
我们知道1 TQ ≈ 111 ns
因此9TQ≈ 1 μs
也就是一个 CAN bit ≈ 1 μs
1 s ÷ 1 μs
= 1,000,000 bit
CAN 波特率 = 1 Mbps

4：CAN_SetMsg --- 装一帧扩展帧

复制代码

void CAN_SetMsg(void)
{
    TxHeader.StdId = 0;                                                /* 标准 ID 不用 */
    TxHeader.ExtId = 0x1314;                                           /* ★扩展 ID */
    TxHeader.IDE   = CAN_ID_EXT;                                       /* 扩展帧 */
    TxHeader.RTR   = CAN_RTR_DATA;                                     /* 数据帧 */
    TxHeader.DLC   = 8;                                                /* 8 字节 */
    TxHeader.TransmitGlobalTime = DISABLE;

    for (uint8_t i = 0; i < 8; i++) TxData[i] = i;                     /* Data = {0,1,2,3,4,5,6,7} */

    uint32_t mailbox;
    HAL_CAN_AddTxMessage(&Can_Handle, &TxHeader, TxData, &mailbox);
}

1：TxHeader.StdId

复制代码

TxHeader.StdId = 0;                 // 标准帧 11 位 ID，范围 0x000~0x7FF（0~2047）
                                    //   本例用扩展帧，这个字段填 0，硬件忽略

2：TxHeader.ExtId

复制代码

TxHeader.ExtId = 0x1314;            // 扩展帧 29 位 ID，范围 0x00000000~0x1FFFFFFF
                                    //   0~约 5.37 亿，够整个汽车厂所有 ECU 各分配几千个 ID

3：TxHeader.IDE

复制代码

TxHeader.IDE = CAN_ID_EXT;          // 帧类型：
                                    //   CAN_ID_STD (0x00000000) = 标准帧，11 位 ID
                                    //   CAN_ID_EXT (0x00000004) = 扩展帧，29 位 ID

4：TxHeader.RTR

复制代码

TxHeader.RTR = CAN_RTR_DATA;        // 帧用途：
                                    //   CAN_RTR_DATA (0x00000000) = 数据帧，我带了数据
                                    //   CAN_RTR_REMOTE(0x00000002) = 远程帧，请求别人发（基本不用）

5;TxHeader.DLC

复制代码

TxHeader.DLC = 8;                   // 数据长度 0~8 字节，填几就发几个字节
                                    //   实际缓存区只有 4字节时 → 这里填的8，那么只发前 4 个字节，后 4 个被硬件忽略

6:TxHeader.TransmitGlobalTime

复制代码

TxHeader.TransmitGlobalTime = DISABLE;  // 时间戳功能，F429 基本不用：
                                    //   DISABLE = 不管
                                    //   ENABLE  = 硬件在帧末尾自动附加时间戳（F7/H7 系列支持）

5：CAN_Filter_Config硬件过滤器（CAN Filter）

复制代码

static void CAN_Filter_Config(void)
{
    CAN_FilterTypeDef f = {0};                                         /* 创建FilterTypeDef 结构体*/

    f.FilterBank   = 0;                                                /* 过滤器 0 */
    f.FilterMode   = CAN_FILTERMODE_IDMASK;                            /* 掩码模式 */
    f.FilterScale  = CAN_FILTERSCALE_32BIT;                            /* 32 位宽 */

    {
        uint32_t id = ((uint32_t)0x1314 << 3) | CAN_ID_EXT | CAN_RTR_DATA;
        f.FilterIdHigh = (id >> 16) & 0xFFFF;                          /* ID 高 16 位 */
        f.FilterIdLow  = id & 0xFFFF;                                  /* ID 低 16 位 */
    }

    f.FilterMaskIdHigh = 0xFFFF;                                       /* 全部位严格匹配 */
    f.FilterMaskIdLow  = 0xFFFF;
    f.FilterFIFOAssignment = CAN_FILTER_FIFO0;                         /* 放 FIFO0 ，有FIFO0和FIFO1*/
    f.FilterActivation = ENABLE;                                                                             //打开这个过滤器。
    f.SlaveStartFilterBank = 0;

    HAL_CAN_ConfigFilter(&Can_Handle, &f);
}

假设总线上有：

复制代码

ID=0x100  → 电机转速
ID=0x200  → 温度
ID=0x300  → 电压
ID=0x400  → 故障
ID=0x500  → 位置
ID=0x600  → PLC命令

你的 STM32 只关心：ID = 0x1314

CAN 的特点是：总线上的所有节点都可以看到报文。

但是你肯定不希望：

复制代码

CAN总线
   ↓
STM32
   ↓
CPU
   ↓
“这个ID我要不要？”

每一条消息都让 CPU 判断。所以 STM32 CAN 外设里面有：硬件过滤器

变成：

复制代码

CAN总线
    ↓
┌──────────────┐
│ CAN硬件过滤器 │
└──────┬───────┘
       │
       ├── 不匹配 → 丢弃
       │
       ↓
     FIFO0
       ↓
      CPU

这就是你这个函数存在的意义。

CAN_FilterTypeDef 结构体：

复制代码

过滤器编号
过滤器模式
过滤器宽度
过滤ID
过滤Mask
FIFO
是否启用
...

我要告诉 CAN 硬件过滤器怎么工作

1：FilterBank：过滤器

f.FilterBank = 0;使用 过滤器 0

STM32F4 的 CAN 有很多个过滤器，可以配置成0~13其中一个，14 个独立的硬件过滤器，每个可以独立配置"收什么样的报文"。

2：FilterMode：掩码模式和列表模式

复制代码

有两种模式可选：

IDMASK（掩码模式）—— "要求某几位必须匹配"
f.FilterMaskIdHigh = 0xFFFF;               //高16位                        /* 全部位严格匹配 */
f.FilterMaskIdLow  = 0xFFFF;              //低16位

IDLIST（列表模式）—— "给你两个具体的 ID，只有这两个收"              //给你一张“精确 ID 清单”，只有完全等于清单里某一个 ID 的帧才收

一个 Filter Bank 有两个32位寄存器，FxR1、FxR2，
所以：1 个 32 位 Filter Bank 在列表模式 = 最多放行 2 个标准/扩展 ID，一次读取2个ID
在 16 位尺度下，一个 Filter Bank 拆成 4 个 16 位条目，列表模式 = 最多放行 4 个标准 ID，16 位模式根本检查不了完整的扩展帧 ID。
所以你的选择很简单：
帧类型 用什么模式
标准帧（11 位 ID）    16BIT 或 32BIT 都行
扩展帧（29 位 ID）    必须 32BIT

3：FilterScale：32位过滤还是16位过滤

复制代码

过滤器的位宽配置：


32BIT 模式（你用的）：
  一个过滤器 = 1 个 32 位槽位，能装 1 个完整的扩展帧 ID（29 位全用上）
  ┌──────────────────────┬──────────────────────┐
  │   FilterIdHigh       │    FilterIdLow       │
  │   (32bit 高 16 位)    │    (32bit 低 16 位)    │
  └──────────────────────┴──────────────────────┘
  一次比较 32 位，用于扩展帧（29 位 ID + 3 位标志）

16BIT 模式：
  一个过滤器 = 2 个独立的 16 位槽位，能装 2 个标准帧 ID（11 位）
  ┌──────────────────────┬──────────────────────┐
  │   槽 0: 一个 16bit ID  │   槽 1: 另一个 16bit ID │
  │   匹配标准帧 ID        │   匹配标准帧 ID        │
  └──────────────────────┴──────────────────────┘
  一个过滤器可以同时匹配两个不同的标准帧 ID
16BIT   32BIT
每个过滤器几个槽    2 个 1 个
每个槽多少位  16 位    32 位
适合帧类型   标准帧（11 位 ID）    扩展帧（29 位 ID）
14 个过滤器能识别  最多 28 个标准帧 ID   最多 14 个扩展帧 ID
你用扩展帧（CAN_ID_EXT）+ 29 位 ID，所以必须 32BIT 模式。

4：SlaveStartFilterBank：分配过滤器

双 CAN 时才用到------CAN1 和 CAN2 共享 28 个过滤器，SlaveStartFilterBank 划一条线：

复制代码

SlaveStartFilterBank = 0（你现在的设置）：
  28 个过滤器全归 CAN1，CAN2 一个都没有

SlaveStartFilterBank = 14：
  ┌─────────────┬─────────────┐
  │ 0~13  = CAN1 │ 14~27 = CAN2 │
  └─────────────┴─────────────┘
  各分 14 个

你只用 CAN1，填 0 就行。用不到这个字段。

5：构建32位bit

复制代码

    uint32_t id = ((uint32_t)0x1314 << 3) | CAN_ID_EXT | CAN_RTR_DATA;
    f.FilterIdHigh = (id >> 16) & 0xFFFF;                          /* ID 高 16 位 */
    f.FilterIdLow  = id & 0xFFFF;

复制代码

把 ExtId=0x1314 的扩展帧组装成 CAN 硬件能比较的 32 位格式：


CAN 扩展帧在硬件寄存器里的布局（32 位）：

  bit31 ───────────────────────────────────────────── bit0
  ┌────────────┬──────┬──────┬────┬────┬───────────┐
  │  EXTID[28:0] (29位)│ 保留 │RTR │IDE │  保留     │
  └────────────┴──────┴──────┴────┴────┴───────────┘
                                      ↑
                                ↑    bit2=IDE
                             bit1=RTR

第一步：构建完整的 32 位对比值
  uint32_t id = ((uint32_t)0x1314 << 3)   // ExtId 左移 3 位，留出 RTR/IDE 的空间
              | CAN_ID_EXT                  // bit2=1 → 扩展帧
              | CAN_RTR_DATA;              // bit1=0 → 数据帧

  结果 id = 0x000098A4：
    ┌──────────┬──┬──┬──┐
    │ 0x1314<<3│ 0│ 0│ 1│  ← IDE=1 在 bit2
    └──────────┴──┴──┴──┘

第二步：拆成高 16 位和低 16 位，填进过滤器的两个寄存器
  f.FilterIdHigh = (id >> 16) & 0xFFFF;    // = 0x0000（高 16 位，本例全是 0）
  f.FilterIdLow  = id & 0xFFFF;            // = 0x98A4（低 16 位，含 ID+RTR+IDE）

硬件比较时：
  收到一帧 → 把帧的 ExtId 也按同样格式拼成 32 位
  → 逐位比较 FilterIdHigh/Low + FilterMaskIdHigh/Low
  → 全部匹配 → 收进 FIFO0 ✅
就是"把你的 ExtId 转成硬件能理解的二进制格式，再拆成两个 16 位塞进寄存器"。

6：FIFO中断触发

复制代码

HAL_CAN_ActivateNotification(&Can_Handle, CAN_IT_RX_FIFO0_MSG_PENDING); /* FIFO0 中断 */

触发源头

复制代码

/* Receive Interrupts */
#define CAN_IT_RX_FIFO0_MSG_PENDING ((uint32_t)CAN_IER_FMPIE0)  /*!< FIFO 0 message pending interrupt */
#define CAN_IT_RX_FIFO0_FULL        ((uint32_t)CAN_IER_FFIE0)   /*!< FIFO 0 full interrupt            */
#define CAN_IT_RX_FIFO0_OVERRUN     ((uint32_t)CAN_IER_FOVIE0)  /*!< FIFO 0 overrun interrupt         */
#define CAN_IT_RX_FIFO1_MSG_PENDING ((uint32_t)CAN_IER_FMPIE1)  /*!< FIFO 1 message pending interrupt */
#define CAN_IT_RX_FIFO1_FULL        ((uint32_t)CAN_IER_FFIE1)   /*!< FIFO 1 full interrupt            */
#define CAN_IT_RX_FIFO1_OVERRUN     ((uint32_t)CAN_IER_FOVIE1)  /*!< FIFO 1 overrun interrupt         */

1：CAN_IT_RX_FIFO0_MSG_PENDING

触发条件 ：FIFOx 里有 ≥1 条报文 等待读取，每当你配置的过滤器匹配成功，一帧报文被写入 FIFOx 后，如果 FIFO 非空，就会触发这个中断。

读走一帧后，如果 FIFO 里还有帧，这个中断不会自动消失，硬件会再次触发，直到 FIFO 空。

2：CAN_IT_RX_FIFOx_FULL

触发条件：bxCAN 的 FIFO 深度是 3 级，当第 3 帧写进来、FIFO 变成"满"的那一瞬间触发一次。

FIFO 满后，新来的帧仍然会被硬件丢掉（除非你开了锁定模式），但 FULL 中断只触发一次。

读走至少一帧后，FIFO 不再满，下次再满才会再次触发。

3：CAN_IT_RX_FIFO0_OVERRUN

触发条件：FIFOx 发生数据覆盖（溢出），FIFO 已经满了（3 帧），第四帧来，且发生覆盖

默认情况下（非锁定模式），新帧会覆盖 FIFO 里最老的一帧，覆盖发生的那一瞬间，触发 OVERRUN 中断。

和 FULL 不同：FULL 是"快满了"，OVERRUN 是"已经丢了"。

6条各三条对应FIFO0和FIFO1

FIFO 中断三选一对比表（在第六节末尾补）：

复制代码

| 中断源 | 触发条件 | 适用场景 |
|--------|---------|----------|
| MSG_PENDING | FIFO 有 ≥1 帧新报文 | 正常接收，来一帧取一帧（你用的） |
| FULL | FIFO 攒满 3 帧 | 批量处理，但第一帧已经等了很久 |
| OVERRUN | FIFO 满时又来新帧，旧帧被覆盖 | 错误处理，数据已经丢了 |

五：双机实验

1：改了三样东西

改动	回环实验	双机实验	性质
Mode	`CAN_MODE_LOOPBACK`	`CAN_MODE_NORMAL`	⭐ 核心，唯一必须改
AutoRetransmission	`DISABLE`	`ENABLE`	次要（双机更稳）
注释/打印文字	"回环测试/回环收到"	"双机通讯/CAN 收到"	装饰（不影响功能）

2：所以准确说

核心就是改模式 ------ LOOPBACK → NORMAL，这是"回环 vs 双机"的本质区别
我还顺手改了一个 AutoRetransmission（禁止自动重发 → 自动重发），原因是：
- 回环：自己发自己收，一定成功，禁止重发无所谓
- 双机：发到总线上，可能仲裁失败/冲突 ，开自动重发（ENABLE）能自动重试，更稳（野火双机也是这么配的）
剩下全是注释和打印文字，从"回环"改成"双机通讯"，跟功能没关系

3：一句话总结

功能上：改了「模式」+「自动重发」两处；其余（引脚、波特率、过滤器、报文 0x1314、中断）一个没动。

所以你的直觉"就是模式变了"------对，核心就是那一行 CAN_MODE_NORMAL，其他只是为了让双机更稳、让打印文字对上号的小调整 😎

F429-HAL-Can总线（回环及双机实验）（2026/8/15）

一：为什么需要CAN总线 **Controller Area Network**

1：为什么需要 CAN？

2：CAN解决了什么问题

3：一些基本规则

4：CAN几个不同协议

5：CAN的来源

二：CAN（A）一帧完整数据长这个样：

1：SOF：Start Of Frame，帧起始

2：ID：Identifier，标识符

作用1：标识消息

作用2：决定优先级

3：RTR (1 bit)：Remote Transmission Request要求帧

4：IDE：Identifier Extension标识符扩展位

5：r0保留位

6：DLC（4bit）：Data Length Code数据长度码

7：DATA（D0~D7）：真正的数据

8：CRC（15 bit）+ （1bit）：循环冗余校验

9：ACK (2 bit)，应答位

10：EOF(7bit)：End Of Frame 帧结束

三：CAN总线硬件

1：电平转换

2：节点

3：跳线帽接线

四：CAN回环实验1

1：CAN_MODE_LOOPBACK

2：1Mbps怎么得到的

3：CAN初始化字段

1：TimeTriggeredMode：时间触发通信模式

2：AutoBusOff：总线关闭

3：AutoWakeUp：自动唤醒

4：AutoRetransmission：自动重发

5：ReceiveFifoLocked：FIFO 满了以后，锁住，不再接收新的消息

6：TransmitFifoPriority：按 ID 优先级发

7：Mode：CAN 工作在哪种模式

8：SyncJumpWidth：同步bit发送

9：TimeSeg1：等待采样数据平稳

9：TimeSeg2：时序修正缓冲段

10：SJW:最多允许调整多少

11：Prescaler： 时钟分频

4：CAN_SetMsg --- 装一帧扩展帧

1：TxHeader.StdId

2：TxHeader.ExtId

3：TxHeader.IDE

4：TxHeader.RTR

5;TxHeader.DLC

6:TxHeader.TransmitGlobalTime

5：CAN_Filter_Config硬件过滤器（CAN Filter）

1：FilterBank：过滤器

2：FilterMode：掩码模式和列表模式

3：FilterScale：32位过滤还是16位过滤

4：SlaveStartFilterBank：分配过滤器

5：构建32位bit

6：FIFO中断触发

1：CAN_IT_RX_FIFO0_MSG_PENDING

2：CAN_IT_RX_FIFOx_FULL

3：CAN_IT_RX_FIFO0_OVERRUN

五：双机实验

1：改了三样东西

2：所以准确说

3：一句话总结

一：为什么需要CAN总线 Controller Area Network

11：Prescaler：时钟分频
