F429-HAL-RS485（回环/双机实验）（2026/8/16）

TTL 串口：0V=0, 3.3V=1
  缺点：
  ① 距离短——超过 1 米就丢数据（电压衰减 + 干扰）
  ② 只能点对点——一个 TX 只能接一个 RX
  ③ 抗干扰差——工厂里电机一启动，5V 的 1 可能被干扰成 0

RS485 差分：用两根线(A/B)的电压差表示数据
  A-B 压差 > +0.2V  = 逻辑 1
  A-B 压差 < -0.2V  = 逻辑 0
  优点：
  ① 距离长——1200 米（低速时）
  ② 多节点——一根总线上挂 32~128 个设备
  ③ 抗干扰强——干扰同时叠加在 A 和 B 上，压差不变

2. 差分信号------RS485 的核心

复制代码

单端信号（TTL）：一根线对地传
  TX ──────── 信号线
  GND ────── 参考地
  干扰直接叠加在信号线上，电平就变了 ❌

差分信号（485）：两根线传反相的信号
  A ────────┐
            ├─ 接收端看 A-B 的差
  B ────────┘
  干扰同时打在 A 和 B 上（共模干扰），A-B 的差不变 ✅

这就是"差分抗干扰"的本质------干扰是共模的，两边一起涨一起跌，差值不受影响。

3. 半双工 + 方向控制（昨天学的 PB8）

复制代码

RS485 是半双工：同一时刻只能一个方向传

485 芯片有两个控制脚：
  DE（Driver Enable）—— 高 = 使能发送
  RE（Receiver Enable）—— 低 = 使能接收（注意是低有效）

很多板子把 DE 和 RE 接一起，用一根 GPIO 控制（你的 PB8）：
  PB8 = 高 → 发送模式（MCU 往总线发数据）
  PB8 = 低 → 接收模式（MCU 从总线听数据）

对讲机逻辑：按着按钮说话，松开听别人说

4：为什么必须"发完立刻切回接收"

这是 485 最容易踩的坑：

复制代码

BSP_485_TX_EN();          // PB8 高，开始发
HAL_UART_Transmit(...);   // 发数据
BSP_485_RX_EN();          // PB8 低，切回收 ← 必须做！

如果不切回收：
  你的 485 芯片一直处于发送模式
  → 别人发来的数据你听不到
  → 而且你的发送器一直占着总线，干扰别人

5. RS485 网络拓扑

复制代码

主机 (你的 STM32)
  │
  ├─ 120Ω 电阻（总线起点）
  │
  │  A ────────────────┐
  │  B ────────────────┤
  │                    │
  │               ┌────┼────┐  ┌────┼────┐
  │               │ 从机1   │  │ 从机2   │
  │               │ A     B │  │ A     B │
  │               └────┴────┘  └────┴────┘
  │                    │
  │               ┌────┼────┐
  │               │ 从机3   │
  │               │ A     B │
  │               └────┴────┘
  │                    │
  └─ 120Ω 电阻（总线终点）

两根线：A 和 B（有时还有 GND 参考地）
终端电阻：总线两端各 120Ω，防止信号反射。你的底板已经焊好了
菊花链：设备串行接，不能星形分叉
最多节点：32 个标准收发器，实际看芯片

6. RS485 vs CAN 对比（工控两兄弟）

	RS485	CAN
底层	USART（串口）	专用 CAN 控制器
线数	2 根（A/B）	2 根（CAN_H/L）
节点寻址	无（靠协议）	ID 广播
多主竞争	无（软件仲裁）	硬件自动仲裁
方向控制	需要（PB8）	不需要
错误检测	无	CRC+ACK+重发
上层协议	Modbus RTU	CANopen/J1939
成本	低（几块钱芯片）	高

一句话总结：RS485 便宜但"笨"------没有地址、没有仲裁、没有纠错，全靠软件（Modbus）补；CAN 贵但"聪明"------硬件把这些全做了。

7. Modbus RTU（RS485 最常见的上层协议，后面学）

复制代码

Modbus RTU 帧格式：
┌────────┬──────────┬──────────┬─────┬─────┬─────┐
│ 地址   │ 功能码    │ 数据      │ CRC │ 结束 │
│ 1字节  │ 1字节     │ N字节     │ 2字节│ 3.5T │
└────────┴──────────┴──────────┴─────┴─────┘

主机：发"地址1，读保持寄存器"→ 从机1 应答"地址1，数据是xxx"
从机靠地址字节区分"是不是叫我"，跟 CAN 的 ID 广播是两种思路

8：和can不同在哪

CAN 也是差分，但电平定义和叫法不同：

复制代码

CAN 用两根线：CAN_H 和 CAN_L（对应 485 的 A 和 B）

隐性电平（逻辑 1，总线空闲）：
  CAN_H ≈ 2.5V
  CAN_L ≈ 2.5V
  压差 ≈ 0V  → 表示 1

显性电平（逻辑 0，有数据）：
  CAN_H ≈ 3.5V
  CAN_L ≈ 1.5V
  压差 ≈ 2V  → 表示 0

485 和 CAN 的关键区别：

	RS485	CAN
逻辑 1	A-B > +0.2V（正压差）	压差 ≈ 0（隐性）
逻辑 0	A-B < -0.2V（负压差）	压差 ≈ 2V（显性）
空闲状态	由软件决定	固定隐性（1）
谁规定 0/1	看 A-B 正负	看压差大小

CAN 为什么这样设计------还记得之前学的仲裁吗？

复制代码

显性（0）压隐性（1）：

  节点A发 0 → CAN_H=3.5V, CAN_L=1.5V（强驱动，压差2V）
  节点B发 1 → CAN_H=2.5V, CAN_L=2.5V（弱驱动，压差0V）

  两个节点同时在总线上：
    一个想把压差拉到 2V（显性0）
    一个想保持 0V（隐性1）
    → 显性赢！总线变成 0
    → 发 1 的节点发现自己输了，自动退避

  这就是 CAN 仲裁的物理基础——显性压隐性

二：硬件连接：

1：GPIO控制读和写

复制代码

PB8控制读和写
// PB8 = 低 → 接收模式（435 芯片"听"总线，你的 MCU 准备收数据）
#define _485_RX_EN()   HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_RESET);

// PB8 = 高 → 发送模式（435 芯片"喊"向总线，你的 MCU 往外发数据）
#define _485_TX_EN()   HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_SET);

//跟对讲机一样——按着按钮（PB8=高）才能喊话，松开按钮（PB8=低）只能听。
   UART 天生全双工（发收各一根线），而 485 是半双工（发和收共用一根差分线）
   必须靠 PB8 告诉 485 芯片"现在我是要说话还是要听话"
   CAN 不需要这一脚——CAN 控制器硬件自动处理收发仲裁。

2：tx和rx跳帽选择

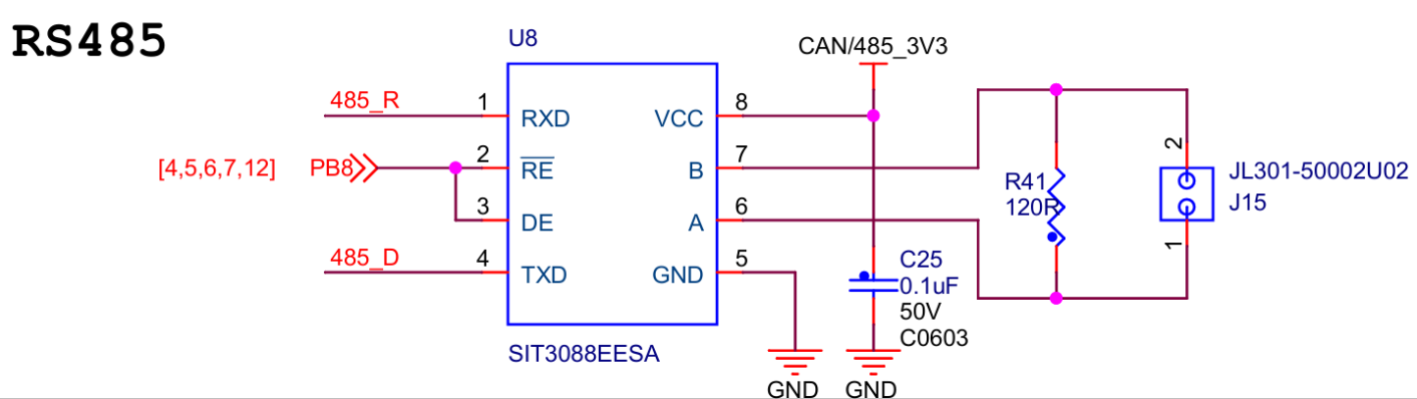

芯片视角命名的------TXD 是被写入，RXD 是从芯片读出：

复制代码

STM32 ←──────────────→ 485 芯片 ←────────→ A/B 总线
PD5(TX) →   TXD（被 MCU 写，MCU 想发的数据给它）
PD6(RX) ←   RXD（从 MCU 读，芯片总总线上听来的数据送出来）
 PB8    →   DE/RE（高=发、低=收）

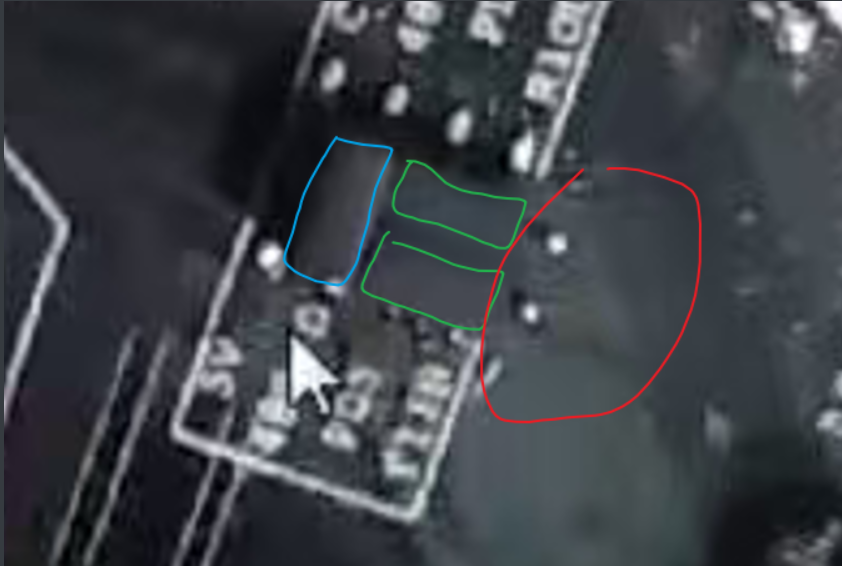

实物跳帽是这么连的：

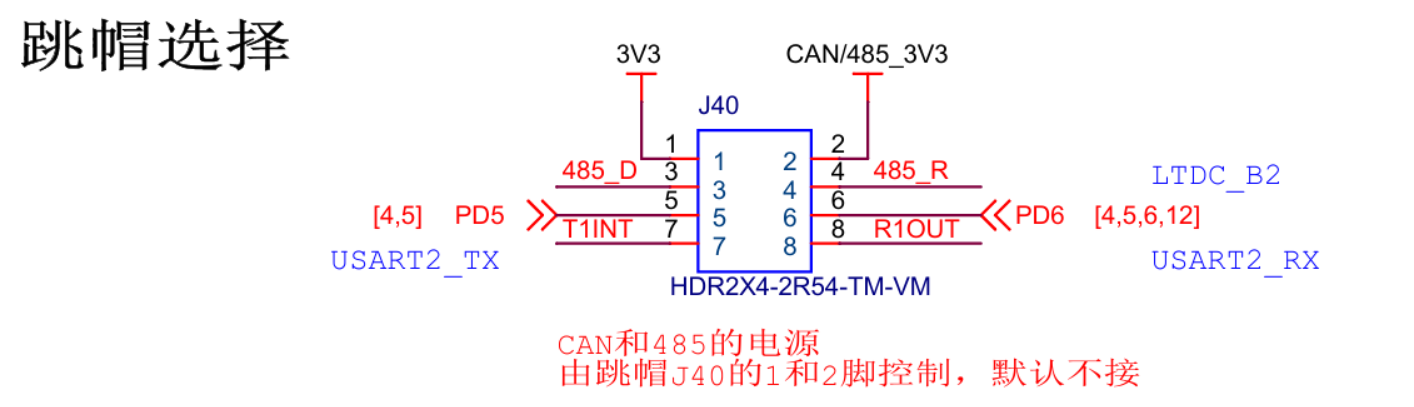

pin1和pin2短接，给RS485芯片供电，pin3和pin4是485TX和485RX，需要接到我们单片机的TX和RX，PD5为f429对应的usart_tx，PD6为f429对应的usart_rx

PD5连485TX，PD6连485RX

复制代码

普通串口直连（两个 MCU 直接对插，必须交叉）：
  MCU_A TX ──────→ RX MCU_B
  MCU_A RX ←────── TX MCU_B
  因为"我的发送"要接到"你的接收"，所以 TX 接 RX

MCU 接 485 芯片（直连，不交叉）：
  MCU PD5(TX) ──→ 485_TX（485 芯片的"数据输入脚"）                                            //485_TX 其实是"芯片接收数据的输入脚"（DI）
  MCU PD6(RX) ←── 485_RX（485 芯片的"数据输出脚"）                                            //485_RX 其实是"芯片接收数据的输入脚"（RO）
  芯片的命名是"从芯片视角"：485_TX = 芯片要发出去的数据（所以是 MCU 给它），485_RX = 芯片收进来的数据（所以给 MCU）

因为 CAN 外设内部自带回环路径，RS485 用的 USART 没有：

复制代码

CAN 回环（硬件内置）：
  ┌──── bxCAN 外设 ────┐
  │  发送引擎 ──┐       │
  │            ↓ (内部绕回) │
  │  接收引擎 ←─┘       │
  └────────────────────┘
  TX/RX 引脚悬空，不经过外部

USART 回环（没有内部绕回电路）：
  ┌──── USART2 ────┐
  │  TX → PD5 引脚  │  ← 信号从这里出去了
  │  RX ← PD6 引脚  │  ← 必须从外面接回来
  └────────────────┘
        │       ↑
        └───线───┘   ← 只能外部短接

CAN 外设在芯片设计时就在数字逻辑里加了一条内部绕回路径，CAN_MODE_LOOPBACK 一开就行。USART 没设计这个功能------TX 发出去必须从外部把 PD5 和 PD6 连起来才能回环。RS485 的 485 芯片回环（接 485_D─485_R）同理------芯片内部也没绕回路，只能靠外部跳帽短接。

三：RS485回环实验

实验简介：

剥开那层 485 的皮，本质就是 USART2 收发------你昨天回环实验用杜邦线短接 PD5-PD6，压根没经过 485 芯片，纯粹是 STM32 的串口自己发自己收。

复制代码

RS485 完整链路：
  USART2 发送 → 485芯片转差分 → 双绞线 → 对面485芯片转回来 → USART2 接收
                ↑ 这层"皮"才是 485 跟串口的区别

你昨天做的：
  USART2 发送 ──杜邦线直连── USART2 接收
  （完全没碰 485 芯片，就是纯串口回环）

所以 RS485 学习成本极低------串口你会了，485 就只多一个 PB8 方向脚 + 一颗差分芯片。真正要花心思的不是 485 本身，是跑在它上面的 Modbus RTU 协议（地址、功能码、CRC 校验）。这也是为什么路线图里把 RS485 和 Modbus 放一起。

等你 USB 转 485 模块到了，把跳帽 Pin1-Pin2 接上给芯片供电，螺丝端子 A 接 A、B 接 B，就能验证真正的差分通信了。

1：BSP_485_Init初始化函数

复制代码

g.Pull = GPIO_PULLUP;      ← 配置"上拉电阻"，不是"输出高电平"
BSP_485_RX_EN();           ← 拉低 = 设置输出电平为低

关键：Pull 和"输出电平"是两码事。

配置	控制什么	对推挽输出的影响
`g.Mode = GPIO_MODE_OUTPUT_PP`	引脚当推挽输出用	决定引脚能输出 0/1
`g.Pull = GPIO_PULLUP`	内部上拉电阻	推挽输出模式下其实没用
`HAL_GPIO_WritePin()`	输出电平（ODR 寄存器）	决定引脚实际输出 0 还是 1

HAL_GPIO_Init 只负责"把这个引脚配成推挽输出"，它不设置输出电平 。所以 HAL_GPIO_Init 之后引脚电平是不确定的（保持复位默认值），你必须显式调一次 HAL_GPIO_WritePin 来明确拉低。

至于 g.Pull = GPIO_PULLUP 这行------对推挽输出模式来说是多余的，它只在输入模式（或开漏模式）才真正起作用。野火代码习惯性写上，不影响功能。

一句话：初始化只定"模式"，拉低要单独写 ODR 寄存器 。所以 BSP_485_RX_EN() 这一步不能省------它明确告诉芯片"开机默认接收模式"。

2：HAL_UART_RxCpltCallback中断回调

复制代码

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if (huart->Instance == USART1)
    {
        if (usart1_rx_len < sizeof(usart1_rx_buf)) /* 防止溢出 */
        {
            usart1_rx_buf[usart1_rx_len++] = rx_byte; /* 存字节，计数 +1 */
        }
        HAL_UART_Receive_IT(&huart1, &rx_byte, 1); /* 继续收下一个 */
    }
    else if (huart->Instance == USART2)                                 /* 485 接收 */
    {
        if (bsp_485_rx_len < sizeof(bsp_485_rx_buf))
            bsp_485_rx_buf[bsp_485_rx_len++] = bsp_485_rx_byte;        /* 存字节 */
        if (bsp_485_rx_len == 256) bsp_485_rx_flag = 1;
        HAL_UART_Receive_IT(&bsp_485_huart, (uint8_t *)&bsp_485_rx_byte, 1); /* 继续收 */
    }
}

复制代码

bsp_485_rx_flag = 1 在第 158 行——当 bsp_485_rx_len == 256（收满 256 字节）时置 1。

为什么它在 Usart.c 而不是 bsp_485.c？因为 HAL_UART_RxCpltCallback 是整个工程只能有一个的全局回调——USART1 和 USART2 共用它。之前两个文件各自写了一份，链接报 multiply defined。所以我把它统一放在 Usart.c，用 huart->Instance 区分是哪个串口：


HAL_UART_RxCpltCallback(huart)
  ├─ huart == USART1 → 存到 usart1_rx_buf（调试串口）
  └─ huart == USART2 → 存到 bsp_485_rx_buf，收满256字节置 bsp_485_rx_flag=1（485）
这样设计有个小缺点：485 的接收逻辑散落在 Usart.c 里，不够内聚。如果你觉得乱，更好的做法是回调里只调一个 bsp_485_rx_byte 相关的处理函数，但功能上现在这样跑通了。

四：实验总结

1、硬件层（本质）

复制代码

STM32 USART2
  │
  ├─ PD5(TX) ──杜邦线短接──→ PD6(RX)    ← 数据通路（绕过 485 芯片）
  │
  └─ PB8(DE/RE) → 485 芯片方向脚        ← 本实验没接芯片，空转

2、初始化流程

复制代码

main()
  ├─ HAL_Init()              HAL 库初始化
  ├─ SysTick_Init()          180MHz PLL + 10us 时基
  ├─ LED_Init()              RGB LED
  ├─ Usart1_Init(115200)     调试串口（打印用）
  ├─ Key_Init()              KEY1 GPIO
  └─ BSP_485_Init()
       ├─ 配 PD5(TX)/PD6(RX) 为 AF7 推挽
       ├─ 配 PB8 为推挽输出，默认拉低（接收模式）
       ├─ 配 USART2 115200 8-N-1
       └─ 启动首次 HAL_UART_Receive_IT（收 1 字节到 bsp_485_rx_byte）

3、发送流程（按 KEY1 触发）

复制代码

main() while(1)
  │
  ├─ 检测 KEY1 按下（消抖）
  ├─ 清空接收缓冲：rx_len=0, rx_flag=0
  │
  ├─ 循环发 256 字节（0x00~0xFF）：
  │     for (i = 0; i < 256; i++)
  │       BSP_485_SendByte(i)
  │         ├─ PB8 拉高（发送模式）  ← 本实验空转
  │         ├─ HAL_UART_Transmit 发 1 字节
  │         └─ PB8 拉低（接收模式）  ← 本实验空转
  │
  ├─ HAL_Delay(500) 等接收完成
  │
  └─ 检查 bsp_485_rx_flag：
        = 1 → 打印收到的 256 字节
        = 0 → 提示"检查 PD5-PD6 是否短接"

4、接收流程（中断自动，藏在后台）

复制代码

发出去的字节从 PD5 → PD6 流回来
  │
  ├─ USART2 RXNE 中断触发
  │     └─ USART2_IRQHandler → HAL_UART_IRQHandler
  │           └─ HAL_UART_RxCpltCallback（在 Usart.c）
  │                 ├─ huart == USART2 分支
  │                 ├─ bsp_485_rx_buf[rx_len++] = bsp_485_rx_byte  ← 存字节
  │                 ├─ 收满 256 字节 → bsp_485_rx_flag = 1
  │                 └─ 重新 HAL_UART_Receive_IT 收下一字节
  │
  └─ main 里检测到 flag=1 → 打印缓冲区

5、一句话总结

复制代码

写：HAL_UART_Transmit 把字节塞进 USART2 发送寄存器 → 从 PD5 出去
读：PD6 收到字节 → RXNE 中断 → 回调存进 bsp_485_rx_buf
回环：杜邦线让 PD5 的数据直接流回 PD6
PB8：485 芯片的方向控制，本实验芯片未参与，空转

本质就是 USART2 的收发 + 中断缓冲，套了层 485 的皮（PB8 方向控制 + 差分芯片），回环阶段只验证了 USART2 软件部分
