网络数据从网卡到用户态：一场基于内存所有权转移的接力赛

核心本质（先看结论）

整个网络收包过程，本质上不是"数据的复制"，而是"内存块所有权"在三个层级之间的交接：

硬件层：网卡通过 DMA 把数据塞进预先借好的物理内存（RX Ring）。
内核层 ：驱动把这块物理内存"包装"成 sk_buff，然后通过链表指针转移，依次交给协议栈、Socket 接收队列。
用户层 ：系统调用把内核内存的内容拷贝到用户态虚拟内存（这是唯一一次真正的数据拷贝）。

关键洞察 ：在进入用户态之前，数据本身（那片物理内存页）始终没有移动过 ，移动的是指向它的指针（sk_buff） 和它的逻辑归属权。

第一章：内存的物理结构（必须先讲清楚）

1.1 物理内存的分区

在收包流程开始前，内核已经做好了三块内存准备：

内存区域	分配方式	大小	管理者	用途
RX Ring 描述符数组	`dma_alloc_coherent`（连续物理内存）	通常 256~4096 个条目	网卡驱动 + 硬件	存储"空白内存页的物理地址"
数据页（Data Pages）	`__get_free_pages`（物理页框）	每个 4KB（或 MTU 对齐）	网卡驱动（预分配）	实际存放网络帧的物理内存
Socket 接收队列	`struct sk_buff_head`（链表头）	仅结构体本身	Socket 层	存储指向 `sk_buff` 的链表指针

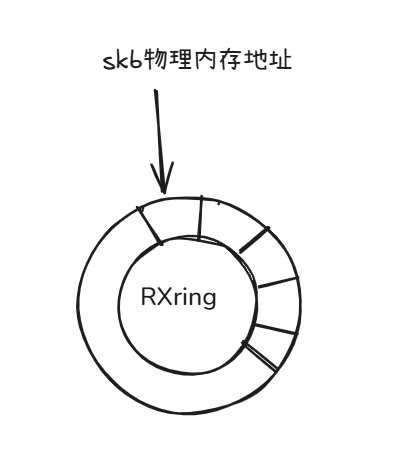

关键概念 ：RX Ring 描述符里存的不是数据，而是数据页的物理地址。网卡 DMA 引擎通过这个地址直接写内存。

第二章：数据流动的本质（分步骤拆解）

阶段一：硬件填充（数据进入物理内存）

核心动作 ：

网卡 MAC 层接收到网络数据包后，将其暂存于网卡内部的 RX_FIFO 缓存中。随后，网卡的 DMA 引擎从 RX Ring 中读取当前指针指向的描述符（Descriptor），提取出预先分配好的物理地址，通过 PCIe 总线将数据包直接写入该地址指向的主机物理内存页中。

执行者 ：

网卡 DMA 控制器（全程独立完成，零 CPU 参与）

内存与状态变化：

复制代码

1【主机物理内存】
2物理地址 0x1000 ~ 0x14FF：  [空白缓冲区]  →  [以太网帧原始数据]
3
4【RX Ring 描述符状态】
5Descriptor[head]：
6  {addr: 0x1000, status: READY(0)}  →  {addr: 0x1000, status: DONE(1), pkt_len: 1500}

技术本质：

数据流与控制流的解耦 ：RX Ring 仅仅充当"提货单/入库单"的角色，记录"数据该搬到哪"以及"搬运状态"。数据包本身不经过 Ring Buffer，而是由 DMA 根据 Ring 中的物理地址，直接"空降"到主机内存。
硬件级零拷贝：数据从网卡到主机内存的跨越，完全由硬件（DMA 引擎）在物理层面完成，CPU 在此期间被彻底解放，无需执行任何内存拷贝指令。

阶段二：`sk_buff` 包装（内核给内存块加管理外壳）

动作：CPU 响应硬中断，进入软中断（ksoftirqd），驱动调用 netdev_alloc_skb。

sk_buff 结构体的核心字段（只列关键）：

复制代码

struct sk_buff {
    unsigned char *head;      // 指向内存块起始（包含协议头预留空间）
    unsigned char *data;      // 指向实际数据起始（当前协议层视角）
    unsigned char *tail;      // 指向实际数据结束
    unsigned char *end;       // 指向内存块结束
    unsigned int len;         // 数据长度
    struct sk_buff *next;     // 链表指针（用于挂在队列里）
    struct sk_buff *prev;     // 链表指针
    struct sock *sk;          // 指向所属 Socket（最初为 NULL）
    // ...
};

关键操作 ：驱动并没有拷贝数据 ，而是把 RX Ring 描述符指向的物理内存页，直接赋值给 skb->head 和 skb->data。

复制代码

RX Ring 物理地址 0x1000  →  skb->head = 0x1000, skb->data = 0x1000 + 14（跳过 MAC 头）

此时数据所有权：从"硬件（DMA）"转移到"内核驱动"。RX Ring 该描述符被重置，回收再复用。

本质：给这片物理内存贴上了"标签"（sk_buff 结构体），让内核能够通过结构体指针来操作它，而不需要记住原始物理地址。

阶段三：协议栈处理（指针偏移，数据不动）

动作：sk_buff 进入 __netif_receive_skb，随后依次经过 IP 层（ip_rcv）和 TCP/UDP 层（tcp_v4_rcv / udp_rcv）。

数据本身没变，变的是 skb->data 指针：

复制代码

原始帧：[MAC头(14)] [IP头(20)] [TCP头(20)] [Payload]

处理阶段	`skb->data` 指向	操作
驱动层	0x1000（帧起始）	刚生成
链路层（`eth_type_trans`）	0x1000 + 14	跳过 MAC 头，标记协议类型
IP 层（`ip_rcv`）	0x1000 + 14 + 20（IP 头后）	检查校验和、路由查找后偏移
TCP 层（`tcp_v4_rcv`）	0x1000 + 14 + 20 + 20（TCP 头后）	处理序列号、窗口后偏移

本质：sk_buff 是一把可移动的"标尺" ，通过移动 data 指针，同一块物理内存可以以不同的"协议层视图"被解析。这是 Linux 网络栈零拷贝处理的核心机制。

阶段四：入队（`sk_buff` 指针的链表转移）

动作：传输层找到目标 Socket（struct sock），调用 __skb_queue_tail(&sk->sk_receive_queue, skb)。

Socket 接收缓冲区的本质：

复制代码

struct sock {
    struct sk_buff_head sk_receive_queue;  // 链表头
    // ...
};

sk_buff_head 就是一个双向链表的头节点：

复制代码

struct sk_buff_head {
    struct sk_buff *next;
    struct sk_buff *prev;
    __u32 qlen;  // 队列长度
};

入队操作：

复制代码

之前：skb->next = NULL, skb->prev = NULL
入队后：sk_receive_queue->prev->next = skb; skb->prev = sk_receive_queue->prev;
       sk_receive_queue->prev = skb; skb->next = sk_receive_queue;
       sk_receive_queue->qlen++;
       skb->sk = sk;  // 标记所属 Socket

本质：数据所在的物理内存页（0x1000）没移动 ，移动的是 sk_buff 这个结构体在链表中的位置。现在它从"游离态"变成了"Socket 接收队列的成员"。

此时数据所有权：从"内核协议栈"转移到"具体的 Socket"。用户进程可以通过系统调用访问它。

阶段五：唤醒与系统调用

动作：入队后，内核检查 sk->sk_wq（等待队列），发现有进程在 epoll_wait 上等待，调用 wake_up_interruptible。

进程被唤醒后 ：调用 recvmsg(sockfd, msg, flags)。

系统调用内部：

复制代码

// 简化逻辑
SYSCALL_DEFINE3(recvmsg, ...) {
    // 从 sk_receive_queue 头部取出 skb
    skb = __skb_dequeue(&sk->sk_receive_queue);

    // 将 skb 指向的数据拷贝到用户态缓冲区
    skb_copy_datagram_msg(skb, 0, msg, skb->len);

    // 释放 skb
    kfree_skb(skb);
}

skb_copy_datagram_msg 的本质：

复制代码

// 核心是调用 copy_to_user
copy_to_user(user_buf, skb->data, skb->len);

这一步触发 CPU 从内核态（Ring 0）向用户态（Ring 3）的数据拷贝 ，这是整个流程中唯一一次真正搬运数据内容的操作。

拷贝完成后：

用户态进程的虚拟地址空间里有了数据的副本。
内核物理内存页（0x1000）被释放回内存池。

此时数据所有权：从"内核 Socket"转移到"用户进程"。

第三章：关键结构的作用与关系总览

为了彻底厘清，这里以表格形式列出所有"容器"及其真正的职能：

结构	类型	存什么	本质作用	数据是否在内部移动
RX Ring	`struct rx_desc[]`（数组）	物理地址 + 状态位	硬件和驱动的"交接单"------告诉网卡往哪写，告诉驱动从哪读	否（只存地址）
sk_buff	内核数据结构	指针（head/data/tail/end）+ 元数据（len, 协议偏移）+ 链表指针	数据的"控制面板"：用指针而非内容来操作数据	否（只存指针）
Socket 接收队列	`struct sk_buff_head`（链表头）	`sk_buff` 节点的 `next/prev` 指针	等待队列：将属于同一 Socket 的 `sk_buff` 串联起来	否（只改链表指针）
用户态 Buffer	`char buf[BUFSIZ]`（虚拟内存）	拷贝后的纯数据	进程可以直接读写的最终载体	是（从内核拷贝过来）

第四章：为什么这样设计？（性能与抽象）

4.1 为什么用 `sk_buff` 而不直接传递物理地址？

协议栈分层 ：每一层只需要移动 data 指针，就能以不同视图解析同一块内存，避免层层拷贝。
统一接口 ：无论是 TCP、UDP 还是原始套接字，都通过 sk_buff 传递，代码复用。

4.2 为什么用环形队列（Ring Buffer）？

硬件友好：环形结构天然适配 DMA 的"生产者-消费者"模式（网卡写，驱动读）。
固定大小：预分配，避免运行时动态申请内存带来的延迟。

4.3 为什么要有 Socket 接收缓冲区？

解耦：协议栈（软中断）和用户进程（系统调用）运行在不同上下文。缓冲区允许软中断全速收包，用户进程慢速消费，中间的排队由缓冲区吸收。
背压（Backpressure）：当缓冲区满时，TCP 会自动缩小窗口，通知对端慢点发，这是端到端流量控制的实现基础。

第五章：发送方向的逆向本质

理解了接收，发送就是接收的逆过程，但要注意权责变化：

用户态 → 内核 ：send 系统调用将用户数据拷贝进新分配的 sk_buff（第一次拷贝）。
协议栈封装 ：移动 skb->data 指针向前（skb_push），给 TCP/IP 头腾位置，填入头部内容。
入队发送缓冲区 ：sk_buff 挂入 sk->sk_write_queue。
Qdisc（流量控制） ：sk_buff 从发送缓冲区移到 Qdisc 队列，等待调度。
TX Ring 映射 ：驱动将 skb->data 的物理地址填入 TX Ring 描述符。
DMA 发送：网卡根据 TX Ring 地址读取内存，发到网线。
发送完成中断 ：释放 sk_buff。

本质：发送方向是"先拷贝进内核，再通过指针交接交给硬件"，和接收方向正好镜像。

第六章：常见性能问题与根因分析

现象	根因（从数据流角度）	解决方案
`ifconfig` 显示 `RX dropped`	RX Ring 描述符被占满，新包到达时无可用的空白描述符	`ethtool -G eth0 rx 4096` 加大 Ring
软中断（`si`）占用单核 100%	所有中断都打在 CPU0，未启用 RSS 多队列	设置 IRQ Affinity，开启网卡多队列（RSS）
应用 `recv` 延迟高	Socket 接收队列中 `sk_buff` 积累过多，但 CPU 忙于软中断，未及时唤醒用户进程	调整 `net.core.rmem_default`，或使用 `SO_BUSY_POLL`
TCP 吞吐量上不去	发送缓冲区（`sk_write_queue`）满，`send` 阻塞，原因是 TX Ring 太小或 Qdisc 限速	调整 `net.ipv4.tcp_wmem`，检查 TC 规则

结语

理解网络数据流，关键不在于记住"先干什么再干什么"，而在于理解内存所有权的转移路径：

数据在物理内存页中永恒不变。
控制权通过 RX Ring 描述符 → sk_buff 指针 → Socket 链表指针 逐级转移。
最终通过一次系统调用拷贝，从内核空间"复制"到用户空间，完成所有权从内核到进程的移交。
