【学习笔记】光伏“四可”装置纵密模块--配置方法和原理

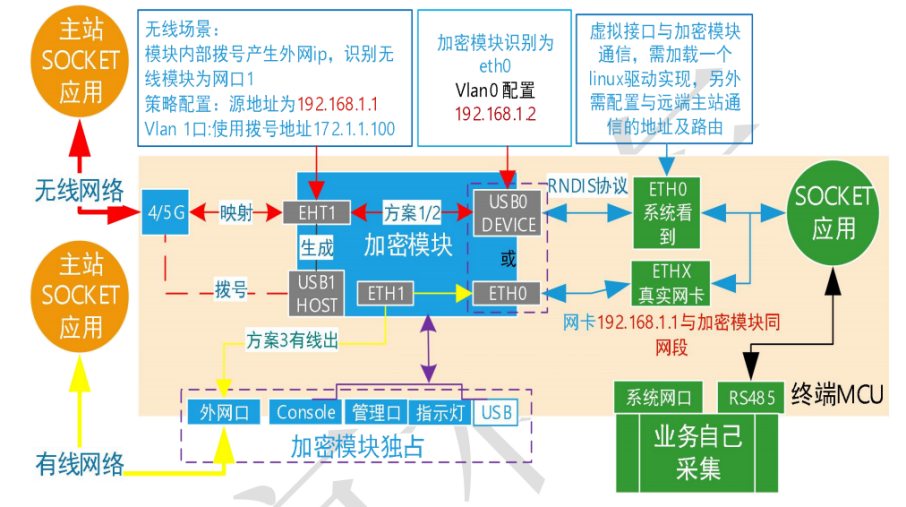

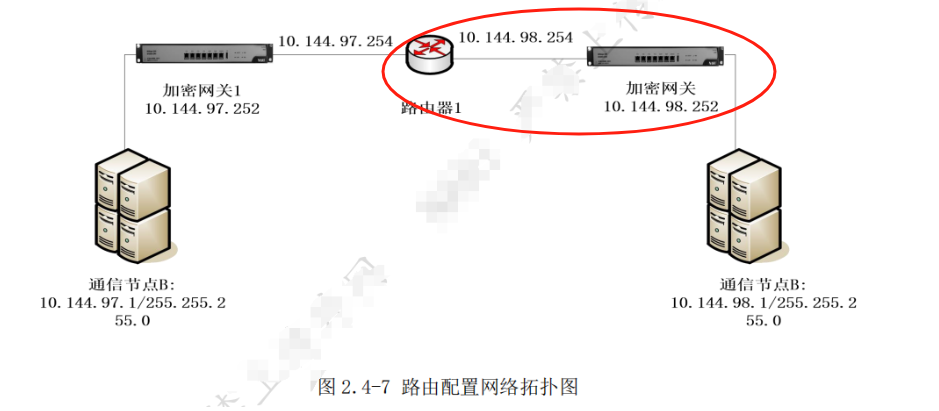

一.纵密模块的工作原理简介

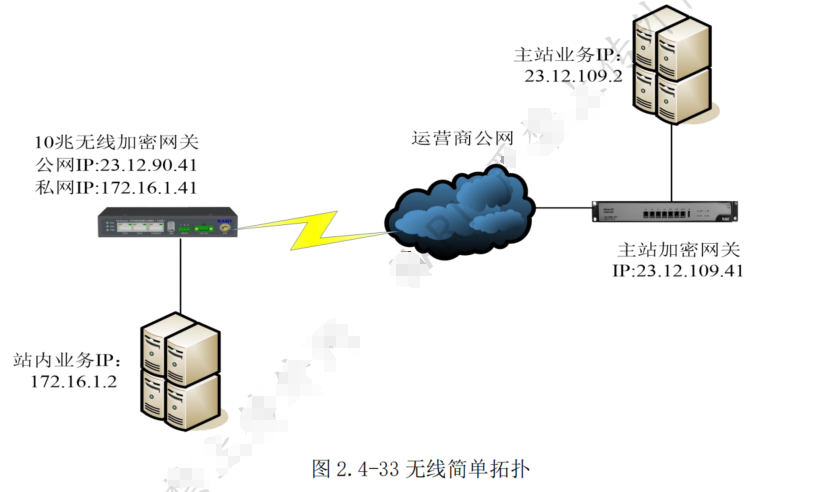

1.1 方案 1/2（无线场景，4/5G 拨号）

复制代码

终端 MCU ─RS485─▶ SOCKET 应用 ─▶ ETH0(192.168.1.1)
       │
       └─▶ 加密模块虚拟 eth0(192.168.1.2)
              │  加密模块内置拨号：Vlan1=172.1.1.100（运营商侧）
              └─▶ EHT1（4/5G 模块 USB RNDIS 映射）──▶ 无线网 ──▶ 主站

加密模块 同时承担两件事：

①抓取本地明文 IP 包并封装 IPSec ESP；

②自身完成 4/5G 拨号，得到公网/专网地址建立隧道。

1.2 方案 3（有线场景）

复制代码

终端 MCU ─RS485─▶ SOCKET 应用 ─▶ ETH0(192.168.1.1)
       └─▶ 加密模块虚拟 eth0(192.168.1.2) ─▶ 外网口 ─▶ 有线网 ──▶ 主站

加密模块不参与拨号，仅做"加密后透传"，外网口接运营商专线/电力综合数据网。

1.3 按报文生命周期分解

步骤化展开（以一条从子站 SOCKET 发往主站的报文为例）：

(1)明文 IP 包生成

业务侧 SOCKET → 内核协议栈 → 192.168.1.1:port → 主站IP:port，源 IP、目的 IP、载荷（含电力 IEC 60870-104 / DNP3 / MQTT 等协议）完全明文。

(2)同网段捕获

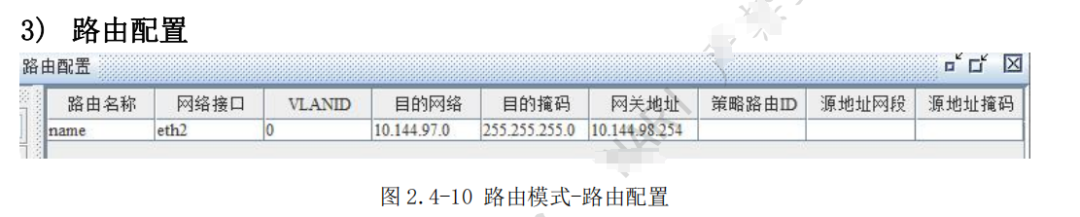

业务真实网卡与加密模块虚拟 eth0=192.168.1.2 处于同一二层域，加密模块通过 透明旁路 / 策略路由 / 内核 IPSec 钩子（取决于实现）拦截出向报文。

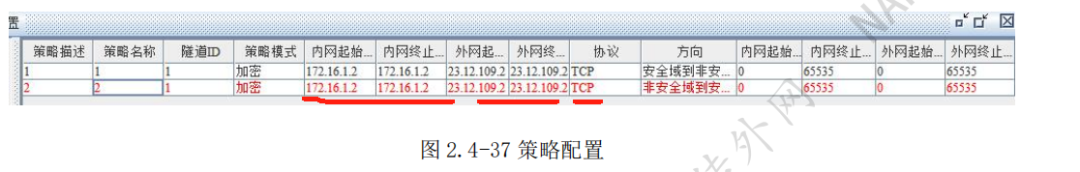

(3)SPD（安全策略数据库）匹配

1)检查目的 IP / 协议 / 端口是否在放行策略内；未命中则丢弃并告警。

2)命中后查询 SAD（安全关联数据库）拿到对应 SA 三元组：SPI、目的 IP、协议（AH/ESP）。

(4) 国密算法套件处理（典型配置，参见《电力专用纵向加密认证装置技术规范》）

阶段	算法	作用	典型模式

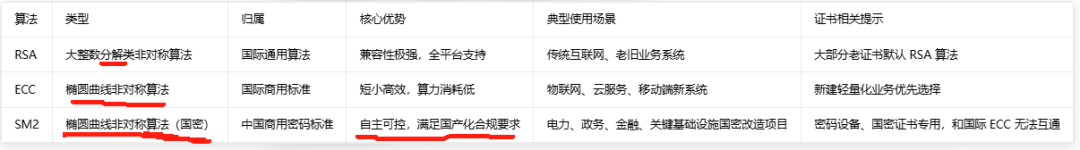

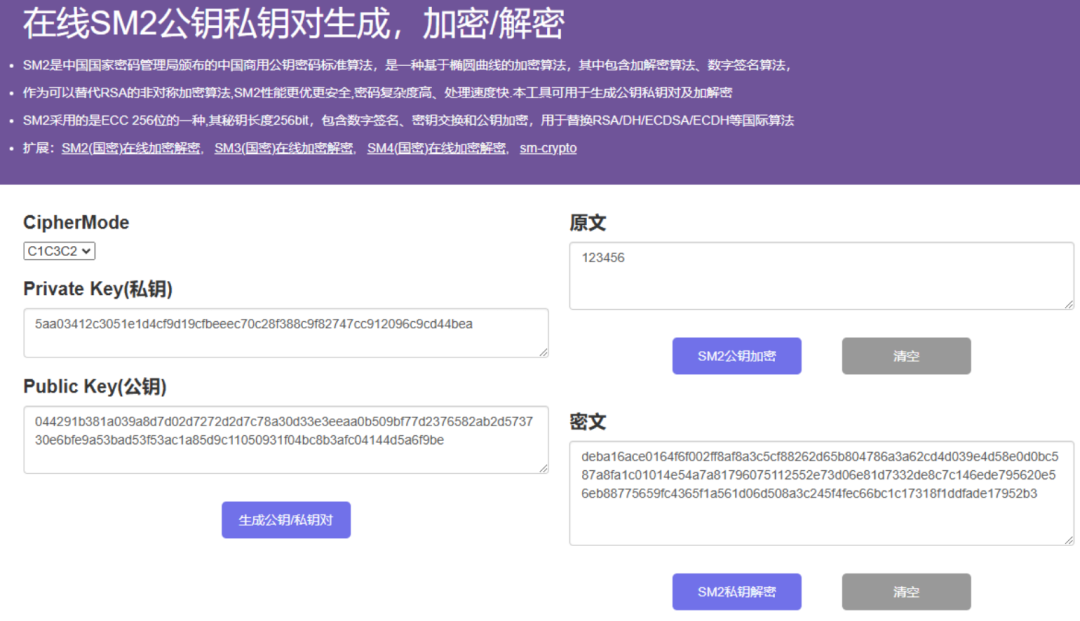

密钥协商 / 身份认证	SM2	非对称，证书 + 数字签名，鉴别对端	IKEv1/v2 改造版

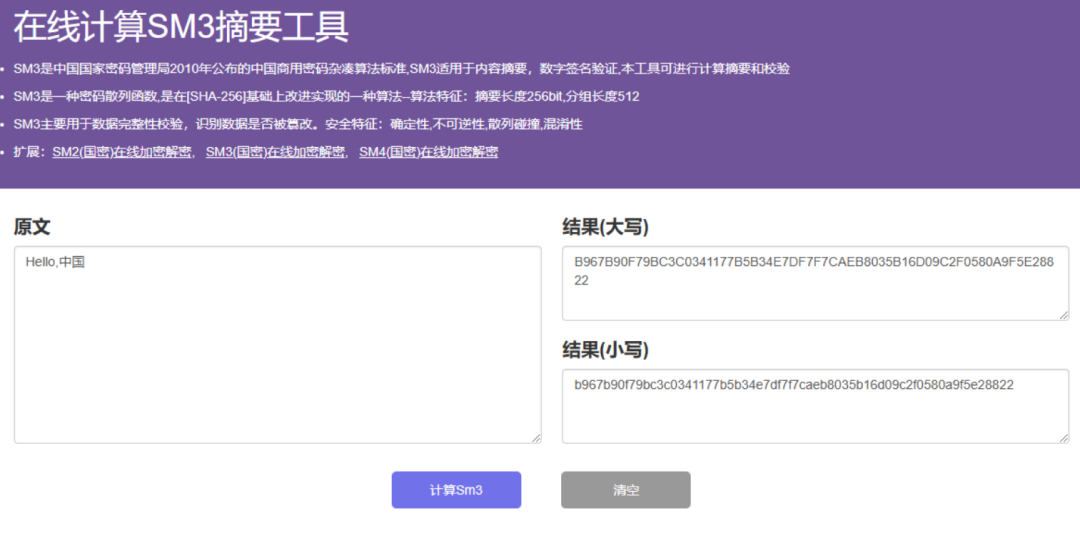

哈希 / 完整性	SM3	计算 ICV，防止篡改	HMAC-SM3-128

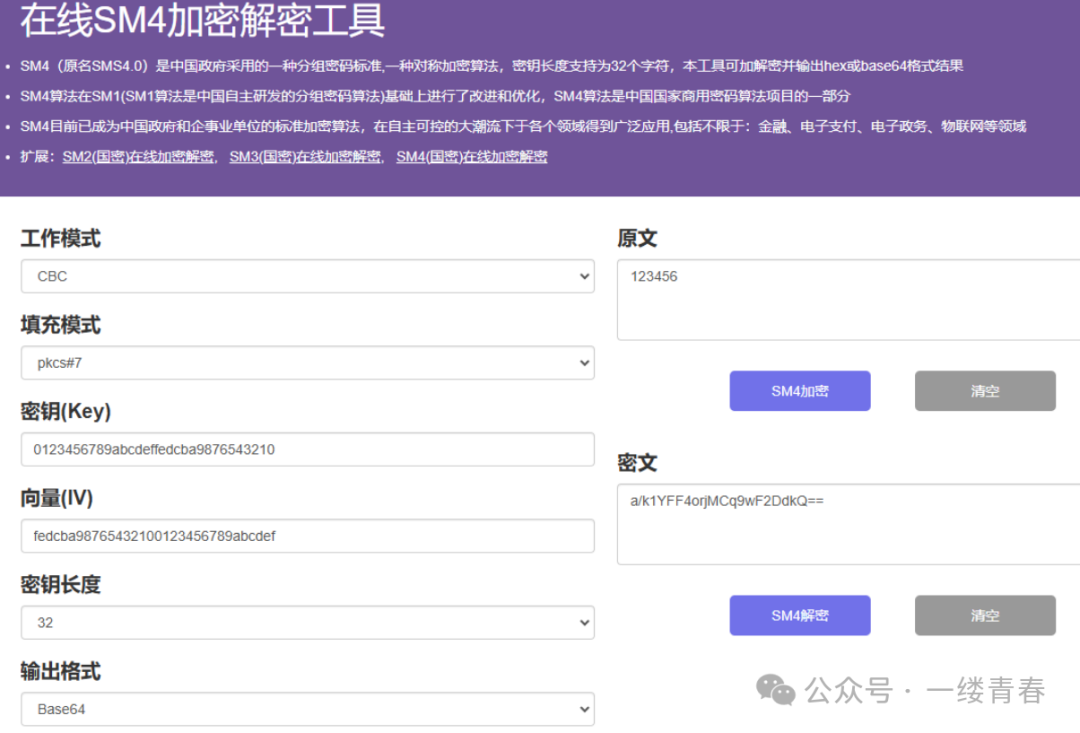

数据加密 / 保密性	SM4	加密 ESP 载荷	CBC / GCM（推荐 GCM，兼具 AEAD）

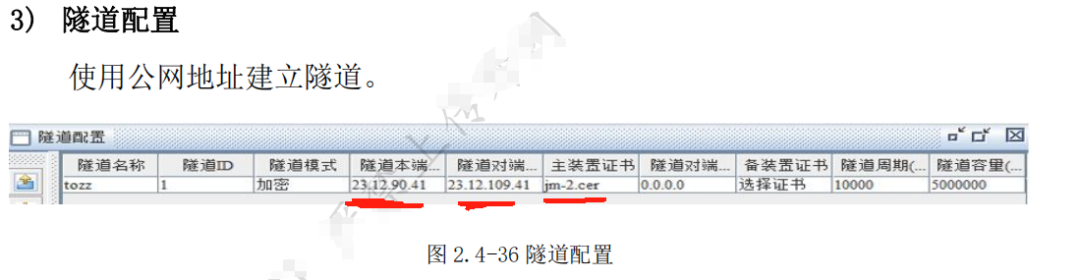

(5)IPSec ESP 封装

原 IP 头被保留/封装；

2)在载荷前添加 ESP 头（SPI + 序列号）；

3)载荷以SM4 加密；

4)末尾追加 ESP 认证尾（SM3-HMAC）；

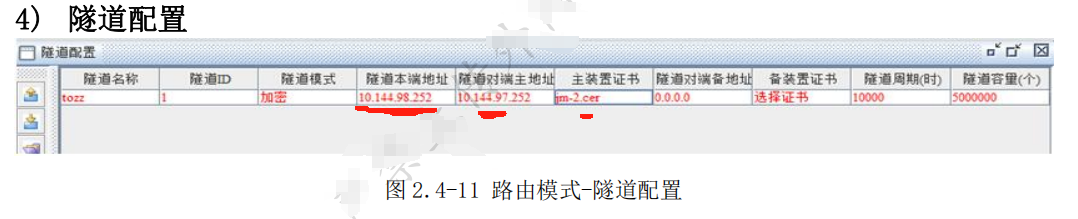

5)通常采用 隧道模式：在最外层再加一个 IP 头（源 = 加密模块外网口 IP，目的 = 主站侧加密模块 IP）。

(6)外网口转发

加密模块将 ESP 报文从外网口（4/5G EHT1 或有线外网口）发出，进入承载网 。从此点开始，全程密文 + 完整性保护。

(7)主站侧解密

主站纵向加密装置按反向流程：剥ESP → 验SM3 → SM4解密 → 还原始IP包 → 提交给主站 SOCKET。

全链路可见性边界 ：只有"加密模块 ↔ 加密模块"之间是密文，业务内部（终端MCU→ SOCKET → 加密模块入口）始终明文，这是纵向加密的天然边界，也是它必须贴源部署的原因。

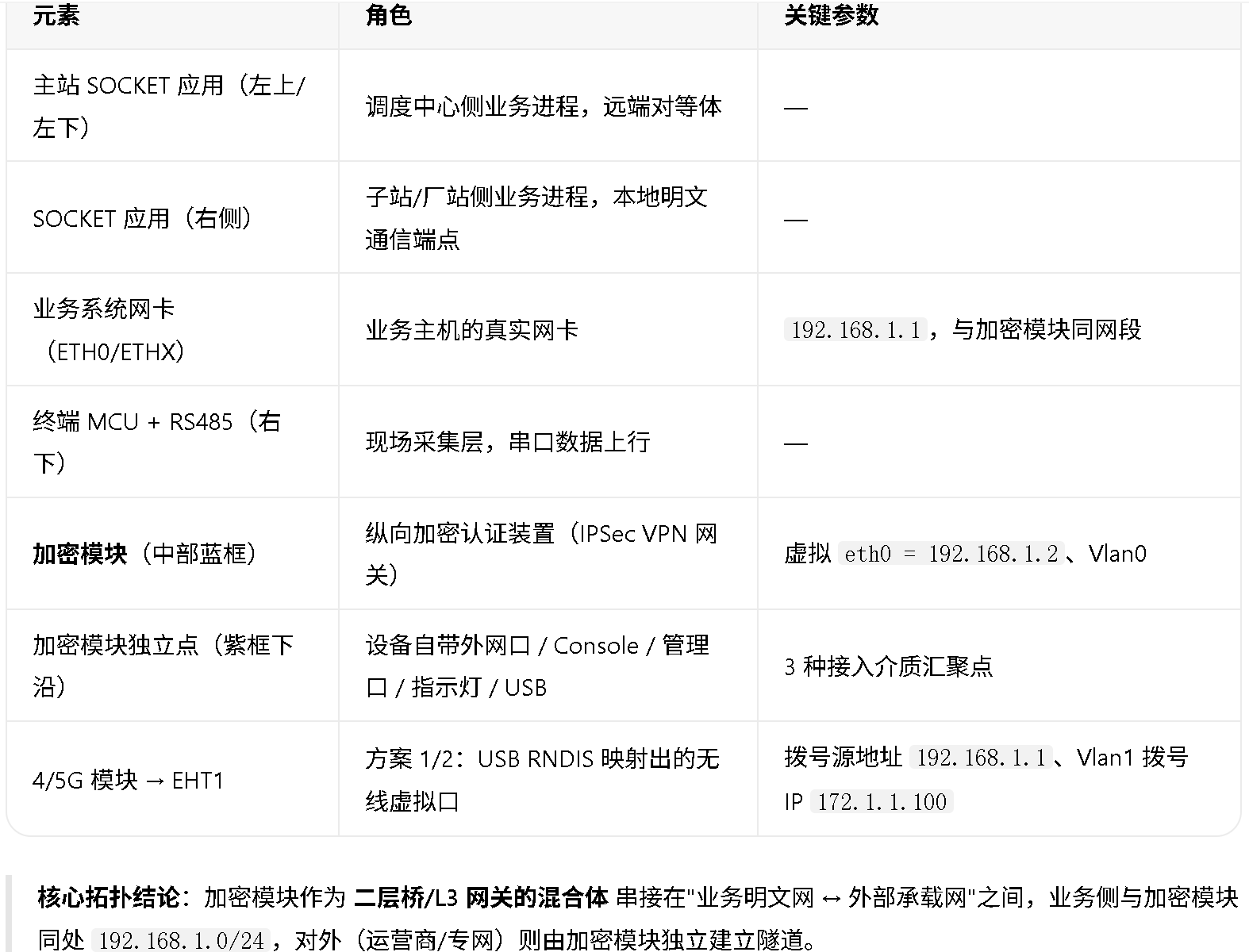

1.4 技术要点：

1.4.1. 虚拟接口 eth0 的工程意义

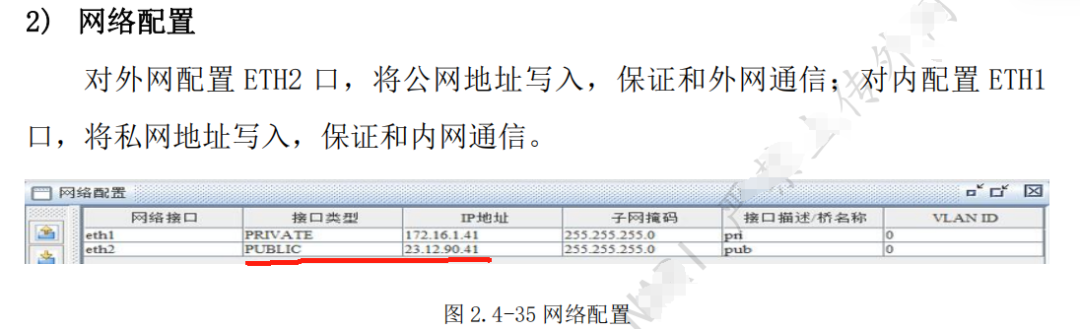

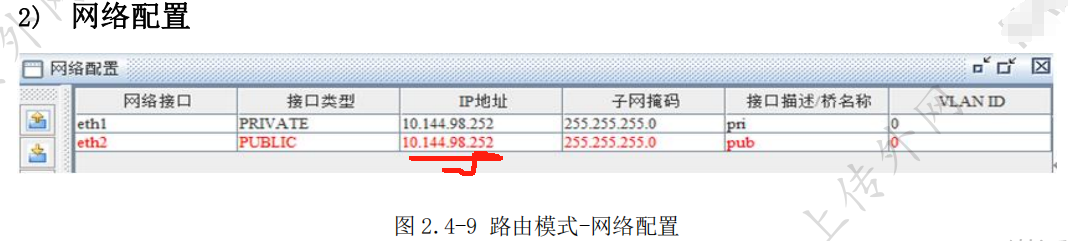

加密模块不是被"配置 IP=192.168.1.2"，而是由内部加载 linux 网卡驱动 （图中"识别为 eth0 / 加载 linux 驱动实现"）动态生成。业务主机的真实网卡也是 192.168.1.1，二者同网段，因此：

业务侧无需路由改动，默认网关即可指向加密模块；
加密模块对业务进程透明，SOCKET 应用以为自己在直连主站；
加密模块被旁路也不影响业务主机的本地通信。

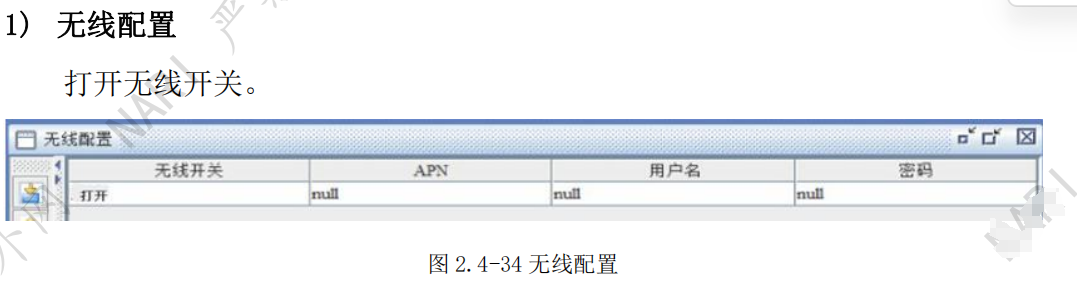

1.4.2 RNDIS 与 4/5G 接入

图中**EHT1 ↔ USB0 DEVICE** 走的是 RNDIS（Remote NDIS） ：一种 USB Device 类的网络协议。加密模块把自己声明为 RNDIS Device，外置 4/5G 上网卡当成 USB Host 接入（USB1 HOST），从而 复用操作系统现成的 NDIS/WWAN 协议栈完成拨号，免去 AT 指令适配。

1.4.3 "加密模块独立点"含义

紫框内的「外网口 + Console + 管理口 + 指示灯 + USB」是装置的物理面。含义是 该设备是一个独立的硬件实体，可被监管、固件升级、密钥灌装（USB）、状态上送（指示灯 / SNMP / syslog）。它在"等保 2.0 物理与环境 → 网络安全 → 应用安全"的纵向链路上分别有合规落点。

1.4.4. 三方案的本质差异

项	方案 1/2（无线）	方案 3（有线）
接入介质	4/5G 蜂窝	电力专网 / 运营商专线
拨号主体	加密模块自身（含拨号客户端）	通常对端拨号或专线直连
IP 双重性	模块同时有"内网 IP + 外网 IP"	模块仅一个外网口 IP
适用	临时点位、采集点分布广	主变/厂站/调度固定节点
风险	无线链路抖动 + SIM 卡生命周期管理	物理链路可信度更高，但配置更严格

1.4.5. 合规与配置基线（与图对应）

依据《电力监控系统安全防护总体方案》《GB/T 22239-2019》、《电力专用纵向加密认证装置》：

控制项	要求
算法合规	须使用 SM2/SM3/SM4，禁用 RSA/3DES/SHA-1 等国际算法
隧道模式	必须隧道模式 ESP，禁用传输模式

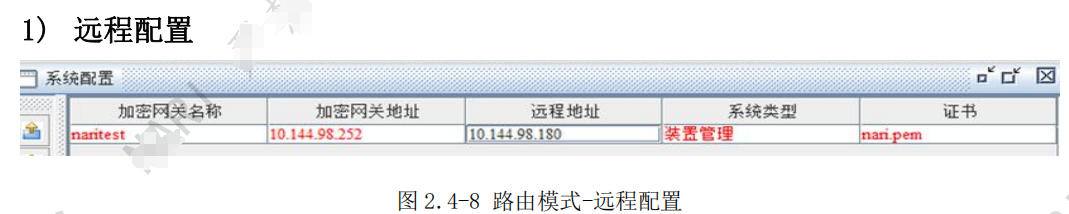

密钥管理	设备证书由省级调度 CA 签发，私钥不出硬件（加密卡 / TPM）

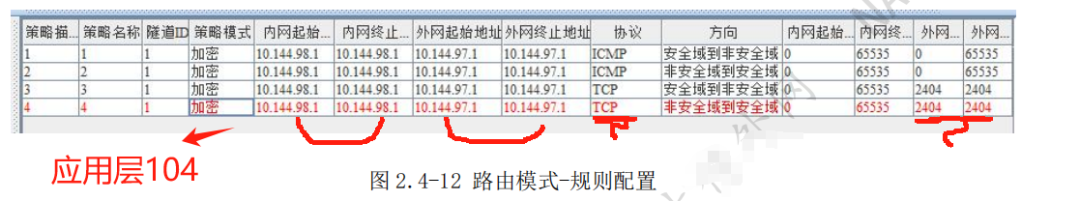

策略默认	默认拒绝（deny any any），按业务 "源--目的--协议--端口" 四元组最小化放行
心跳与告警	心跳丢失、对端掉线、ICV 校验失败均需上送 SIEM/调度
时间同步	NTP 强制，SM3-HMAC 的抗重放窗口依赖全网时间一致
审计日志	IKE 协商、SA 建立/拆除、策略变更、用户登录不可擦写保存 ≥ 180 天

1.4.6. 容易被忽视的细节（图中已暗示，需重点关注）

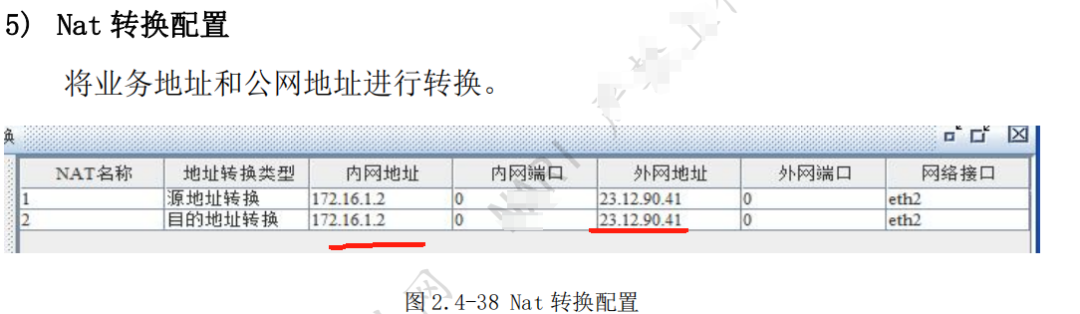

"拨号源地址 192.168.1.1"是业务的网段地址，不是真正的外网 IP ------真正的公网/私网外网 IP 写在 Vlan1=172.1.1.100。这是为了让加密模块"虚拟一个内网接口吃明文、物理外网口吐密文"，避免业务层改造。
SOCKET 应用同时存在两端（主/子） ，意味着加密是双向的，IKE 协商需各自发起一次 main/aggressive mode，两端策略必须对称（SPI、协议、算法集）。
RS485 → MCU → SOCKET 这一段属于"采集侧"，不在纵向加密保护范围。它的安全由"调度证书 + 接入认证 + 终端可信计算"另一条防线承担（图中右下"加密模块独点"外的业务自采集号）。
