摘要
MFC设定流量达不到时，首先检查质量流量控制器（Mass Flow Controller，简称 MFC）入口处在实际流量下的压力，而不是只看气源或调压器的静态设定值。常见原因是上游供气能力不足、调压器动态压降过大、过滤器或管路阻力过大、出口背压过高，或供气压力在取流量时发生波动。
建议同时记录设定流量、MFC反馈流量、入口绝压、出口绝压、气源压力、调压器压降和过滤器压降。先在稳定工况下建立基线，再改变一个变量。只有当入口压力、出口压力、气体种类、温度、量程和测试仪器均明确时，才能判断是供气受限还是MFC本体控制问题。
本文的数值和Python程序均为确定性教学示例，不代表鸿芯微控或任何具体MFC型号的性能，也不能替代气体系统的安全评估。
1. 先区分设定值、反馈值和实际供气能力
"设定流量达不到"至少包含三种不同现象：上位机发送的设定值没有改变；MFC反馈值低于设定值；独立参考仪器测得的实际流量低于反馈值。三者的诊断路径不同，不能把显示值直接当作独立测量结果。
| 观察结果 | 优先怀疑 | 第一项验证 |
|---|---|---|
| 设定值没有写入 | 通信、单位、量程或权限配置 | 读取通信回报和工程单位，确认写入值 |
| 反馈值低于设定值 | 入口压力不足、出口背压过高、气体条件不匹配或控制限幅 | 在MFC入口和出口同步测绝压 |
| 反馈值正常但参考流量偏低 | 参考仪器安装、状态、换算条件或测量不确定度 | 核对参考仪器量程、气体和标准状态 |
| 流量随取气时间下降 | 气源储量、调压器容量、过滤器堵塞或管路温升 | 记录压力随时间的曲线 |
2. 上游压力、出口压力和压差的关系
对气体MFC，入口绝压和出口绝压共同决定可用压差。可先用下式做工程记录：工作压差等于入口绝压减去出口绝压。该差值不是所有MFC的完整选型公式，因为气体可压缩性、温度、流道结构和厂家标定条件都会影响流量能力。
调压器的面板压力属于设定或静态读数，不能直接代表MFC入口处的动态压力。过滤器、快插接头、细长软管、阀件和弯头都会产生压降。测量点应尽量靠近MFC入口和出口，并明确压力传感器是表压还是绝压。
| 变量 | 定义 | 工程边界 |
|---|---|---|
| 入口绝压 | MFC入口相对于真空的压力 | 必须注明测量点和取流量时的动态值 |
| 出口绝压 | MFC出口相对于真空的压力 | 下游节流或腔体压力会抬高该值 |
| 工作压差 | 入口绝压减出口绝压 | 只能作为排查变量，不能替代型号规格曲线 |
| 调压器动态压降 | 取流量时调压器前后压力差 | 与流量、入口压力和调压器流通能力有关 |
| 管路压降 | 过滤器、接头和管路造成的压力损失 | 应在目标流量下实测或按经验证模型估算 |

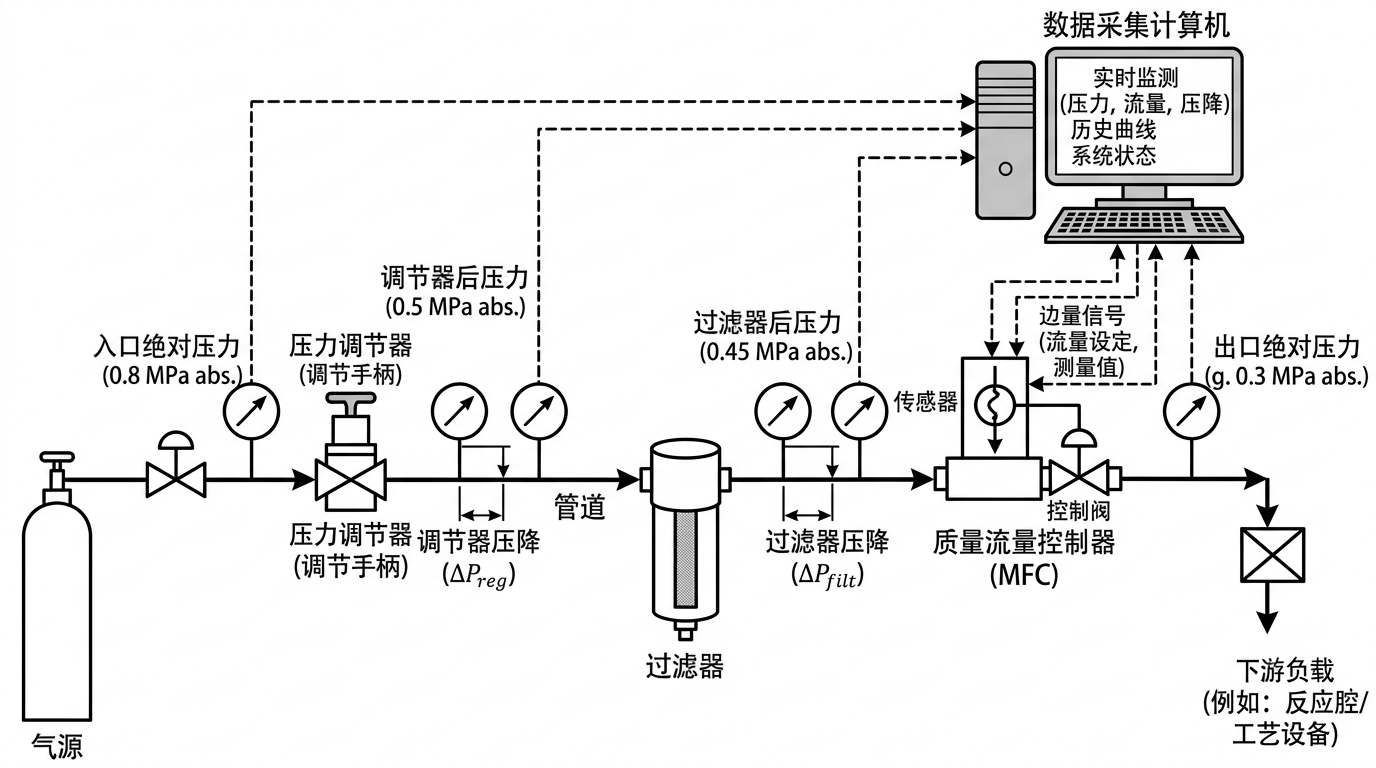

3. 测试架构：把供气能力和MFC反馈分开记录
供气链路、MFC反馈和压力测点应同步采集。
4. 软件、硬件、编译及测试条件
| 类别 | 本文要求或记录字段 |
|---|---|
| MFC与气体 | 型号和量程由实际项目填写；记录气体种类、标定状态、温度和标准状态定义 |
| 压力测量 | 入口和出口各一个压力测点；记录绝压或表压、量程、校准状态和采样时间 |
| 供气链路 | 气源、调压器、过滤器、接头、管径、管长和下游负载；记录目标流量下的动态压降 |
| 数据采集 | 设定值、反馈值和压力数据使用同一时间基准；保存原始记录，不只保存平均值 |
| 软件环境 | Windows 11 64位，Python 3.12，标准库 csv、statistics、argparse 和 json |
| 代码状态 | 可运行的教学分析示例，不连接真实MFC，不实现厂家内部控制算法 |
5. Python教学代码：分析达成率和供气压差
代码读取CSV中的压力和流量字段，计算工作压差、流量达成率、压力供给余量和分组统计。压力供给余量只用于现场记录的相对比较，不是通用的MFC选型裕量，也不是产品规格判定。
python
import argparse
import csv
import json
import statistics
REQUIRED = (
"setpoint_sccm", "feedback_sccm", "inlet_pressure_kpa_abs",
"outlet_pressure_kpa_abs", "supply_pressure_kpa_abs",
"regulator_pressure_drop_kpa", "filter_pressure_drop_kpa"
)
def analyse(rows):
if not rows:
raise ValueError("no rows")
values = []
for row in rows:
item = {key: float(row[key]) for key in REQUIRED}
if item["setpoint_sccm"] <= 0:
raise ValueError("setpoint must be positive")
item["forward_pressure_difference_kpa"] = (
item["inlet_pressure_kpa_abs"] - item["outlet_pressure_kpa_abs"]
)
item["achievement_percent"] = (
item["feedback_sccm"] / item["setpoint_sccm"] * 100.0
)
item["supply_margin_kpa"] = (
item["supply_pressure_kpa_abs"]
- item["regulator_pressure_drop_kpa"]
- item["filter_pressure_drop_kpa"]
- item["inlet_pressure_kpa_abs"]
)
values.append(item)
achievement = [item["achievement_percent"] for item in values]
pressure_diff = [item["forward_pressure_difference_kpa"] for item in values]
return {
"sample_count": len(values),
"achievement_mean_percent": statistics.fmean(achievement),
"achievement_min_percent": min(achievement),
"pressure_difference_mean_kpa": statistics.fmean(pressure_diff),
"pressure_difference_peak_to_peak_kpa": max(pressure_diff) - min(pressure_diff),
"supply_margin_min_kpa": min(item["supply_margin_kpa"] for item in values),
}
def read_csv(path):
with open(path, newline="", encoding="utf-8") as handle:
reader = csv.DictReader(handle)
missing = [key for key in REQUIRED if key not in (reader.fieldnames or [])]
if missing:
raise ValueError("missing columns: " + ",".join(missing))
return list(reader)
def self_test():
rows = [
{"setpoint_sccm": "100", "feedback_sccm": "99", "inlet_pressure_kpa_abs": "180", "outlet_pressure_kpa_abs": "120", "supply_pressure_kpa_abs": "240", "regulator_pressure_drop_kpa": "20", "filter_pressure_drop_kpa": "10"},
{"setpoint_sccm": "100", "feedback_sccm": "96", "inlet_pressure_kpa_abs": "160", "outlet_pressure_kpa_abs": "120", "supply_pressure_kpa_abs": "220", "regulator_pressure_drop_kpa": "25", "filter_pressure_drop_kpa": "12"},
{"setpoint_sccm": "100", "feedback_sccm": "92", "inlet_pressure_kpa_abs": "145", "outlet_pressure_kpa_abs": "120", "supply_pressure_kpa_abs": "210", "regulator_pressure_drop_kpa": "30", "filter_pressure_drop_kpa": "15"},
]
result = analyse(rows)
assert result["sample_count"] == 3
assert abs(result["achievement_min_percent"] - 92.0) < 1e-12
assert abs(result["pressure_difference_peak_to_peak_kpa"] - 35.0) < 1e-12
print("SELF_TEST_OK")
print(json.dumps(result, indent=2))
if __name__ == "__main__":
parser = argparse.ArgumentParser()
parser.add_argument("csv_path", nargs="?")
parser.add_argument("--self-test", action="store_true")
args = parser.parse_args()
if args.self_test:
self_test()
elif args.csv_path:
print(json.dumps(analyse(read_csv(args.csv_path)), indent=2))
else:
parser.error("provide csv_path or --self-test")
bash
python mfc_supply_analysis.py --self-test
python mfc_supply_analysis.py test_mfc.csvCSV文件必须包含代码中列出的7个字段。示例只验证字段读取和统计逻辑，不能证明任何真实MFC在某个压力下能够达到某个流量。
6. 测试矩阵、教学结果和判读方法
建议先固定气体、目标流量和下游负载，再改变供气链路中的一个变量。每个工况至少记录稳定窗口内的多行原始数据，并保留压力传感器和MFC反馈的时间戳。正式样本数、稳定时间和接受准则应由设备验证计划确定。
| 工况 | 设定流量 | 反馈流量 | 入口绝压 | 出口绝压 | 数据属性 |
|---|---|---|---|---|---|
| 教学样本A | 100 sccm | 99 sccm | 180 kPa abs | 120 kPa abs | 程序自检输入 |
| 教学样本B | 100 sccm | 96 sccm | 160 kPa abs | 120 kPa abs | 程序自检输入 |
| 教学样本C | 100 sccm | 92 sccm | 145 kPa abs | 120 kPa abs | 程序自检输入 |

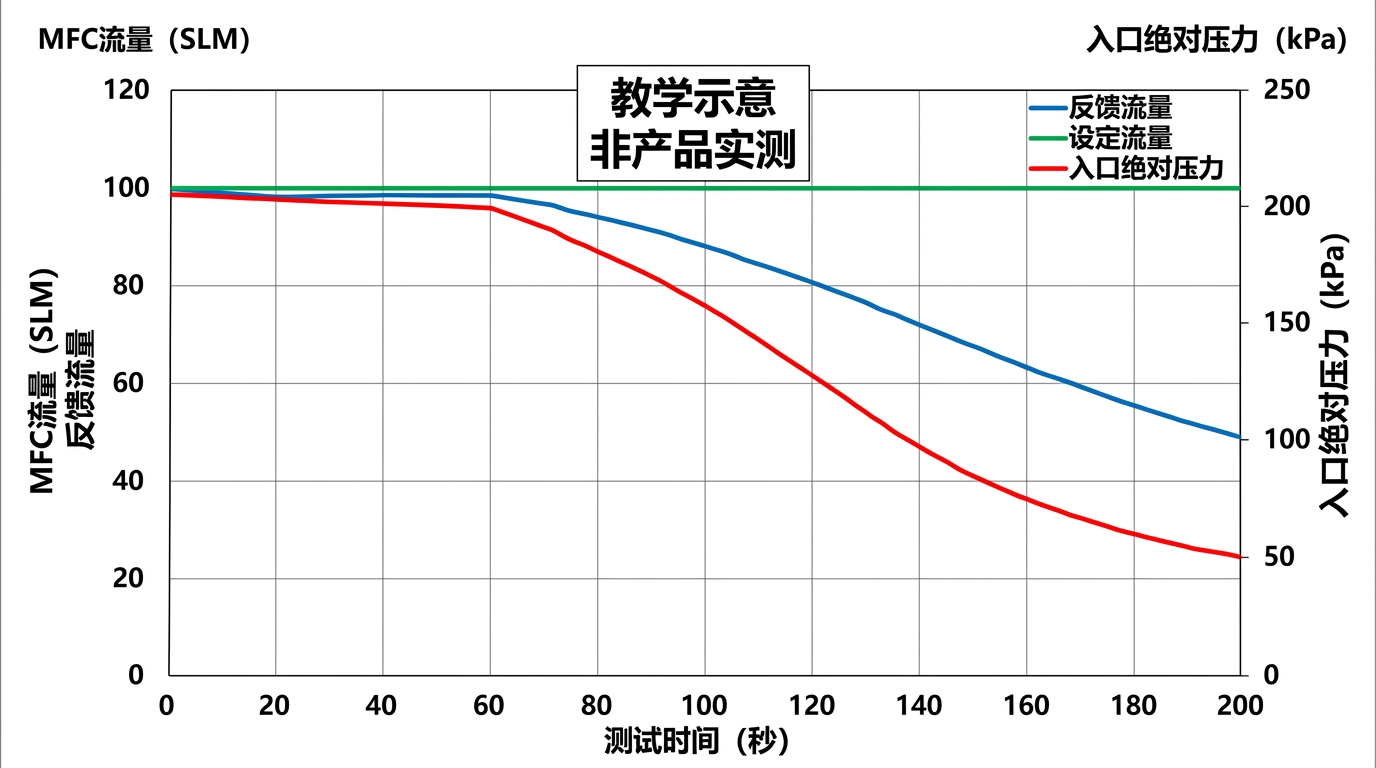

运行自检后，程序应输出样本数3，最低达成率92.0%，压差峰峰值35.0 kPa。这里的趋势仅说明教学数据中入口压力降低时反馈达成率同步降低，不能推出真实设备必然呈现同样斜率。

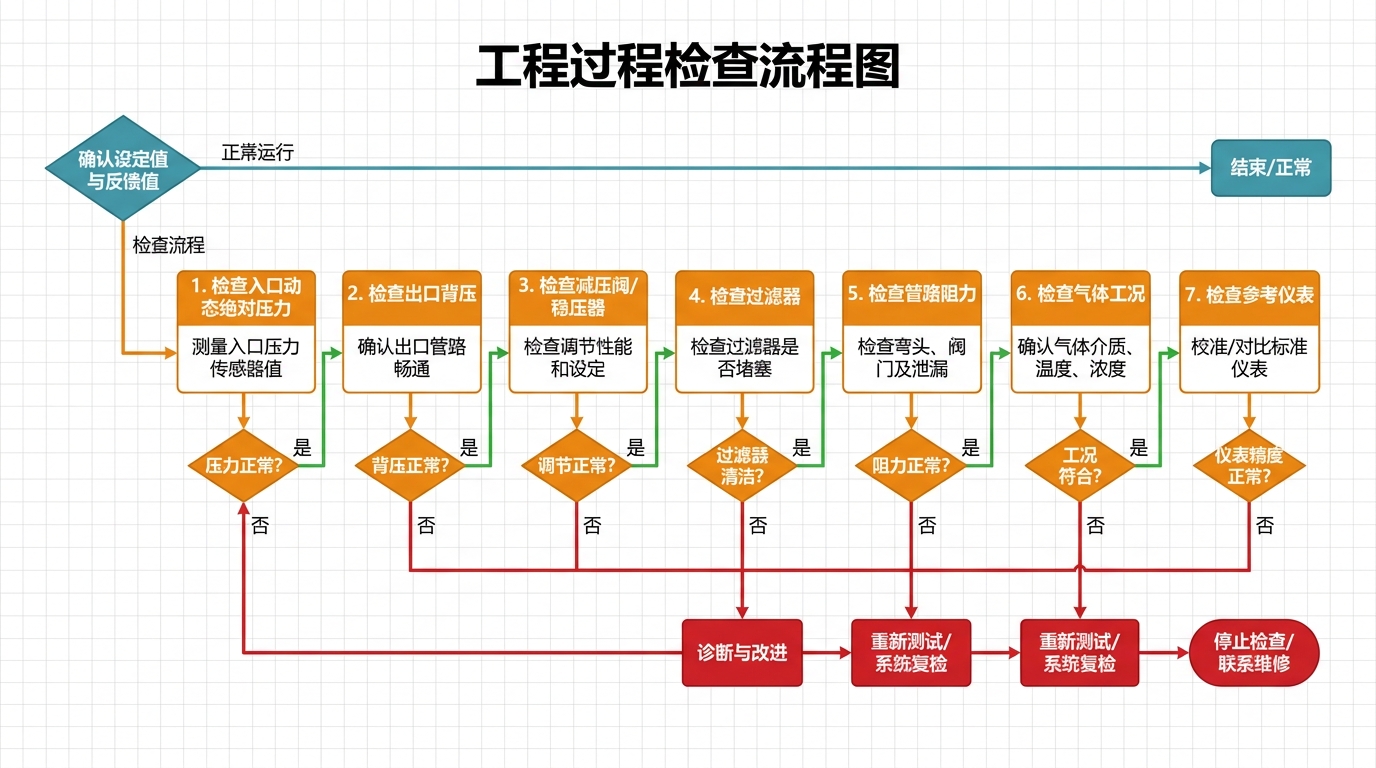

先测动态压力，再按单变量原则检查调压器、过滤器、管路和下游负载。

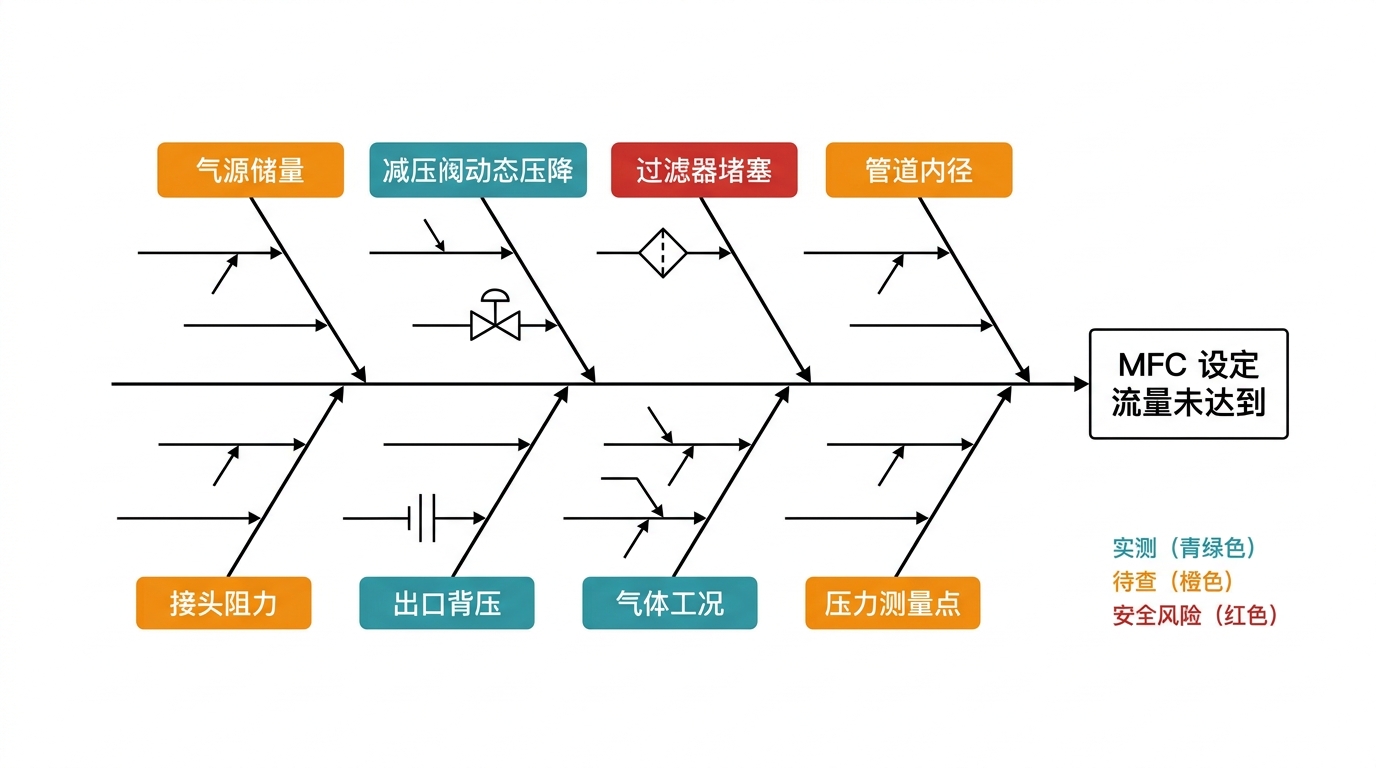

7. 常见失效场景与调试建议
| 现象 | 优先检查 | 验证动作 |
|---|---|---|
| 提高调压器设定后仍达不到 | 调压器流通能力或气源储量 | 记录调压器前后压力随流量变化的动态曲线 |
| 刚开始正常，运行后下降 | 气源压力衰减、过滤器堵塞或管路温升 | 把压力和反馈流量按时间对齐，保留原始数据 |
| 入口压力正常但反馈偏低 | 出口背压、气体类型、温度或MFC配置 | 核对厂家工作条件和标定气体，不能直接改换算系数 |
| 不同接头更换后流量变化 | 接头内径、密封、泄漏和局部阻力 | 在目标流量下比较更换前后的压降和泄漏检查结果 |
| 反馈值和参考仪器不一致 | 标准状态、量程、安装方向和仪器校准 | 统一单位和参考条件，再评估测量不确定度 |
 |
排查时不建议直接把MFC设定值调到最大或盲目提高气源压力。这样可能掩盖调压器、过滤器和管路的限制，也可能使系统超过元件允许压力。每次调整都应记录前后状态和安全上限。
8. 常见问题
8.1 MFC设定流量达不到，最先测哪里
先测MFC入口处在实际取流量时的动态绝压，再测出口绝压，并同时记录反馈流量。只看气瓶或调压器面板压力不能证明MFC入口压力充足。
8.2 MFC入口压力越高，流量一定越大吗
不一定。还要看出口背压、气体条件、温度、量程和厂家规定的工作压差。压力超过元件允许范围还会引入安全风险。
8.3 调压器静态压力正常，为什么取流量时仍不足
调压器可能在动态流量下产生较大压降，或上游气源储量不足。应记录取流量期间调压器前后压力，而不是只记录无流量时的读数。
8.4 过滤器和细管路会让MFC流量不足吗
会。过滤器堵塞、内径过小、管路过长、接头局部缩径和弯头都可能增加压降。应在目标流量下比较链路两端压力。
8.5 出口背压对MFC有什么影响
出口背压升高会减小可用压差，是否影响到设定流量取决于MFC型号、气体和工作条件。不能用单一经验比例代替厂家规格曲线。
8.6 可以用MFC反馈值代替独立流量计吗
反馈值适合判断控制器内部读数趋势，但校准或故障定位仍应使用经过确认的独立参考仪器，并统一气体、温度、压力和标准状态。
8.7 Python计算出的达成率可以直接作为合格判定吗
不能。程序只计算记录数据的统计量，合格判定还需要产品规格、测试不确定度、稳定窗口和项目验收准则。
8.8 为什么本文不直接给出某个MFC的最低入口压力
最低入口压力取决于具体型号、量程、气体、出口压力、温度和厂家测试条件。没有对应规格书或测试报告时，给出固定数字会造成误用。
9. 结论
MFC设定流量达不到时，应先确认设定值和反馈值，再在实际取流量状态下测量入口绝压、出口绝压和工作压差。调压器动态压降、过滤器堵塞、管路阻力、下游背压和气源储量是供气能力排查的重点。只有在供气链路稳定、气体和参考条件一致后，才适合进一步判断MFC配置、标定或本体状态。
本文提供的Python程序可以复现达成率、压差峰峰值和供给余量的基础统计，但教学数据不构成产品性能结论。正式测试应保存原始数据、仪器校准状态、压力测点、气体条件和安全记录。
参考资料
- ISO 17025:2017，General requirements for the competence of testing and calibration laboratories，International Organization for Standardization。https://www.iso.org/standard/66912.html
- JCGM 100:2008，Evaluation of measurement data - Guide to the expression of uncertainty in measurement，BIPM。https://www.bipm.org/en/committees/jc/jcgm/publications
- SEMI E56，Specification for Mass Flow Controllers，Semiconductor Equipment and Materials International，当前版本以标准组织发布为准。https://www.semi.org/en/standards
- ISO 5167-1:2022，Measurement of fluid flow by means of pressure differential devices，International Organization for Standardization。https://www.iso.org/standard/79179.html
- Python Software Foundation，csv、statistics和argparse标准库文档，Python 3.12。https://docs.python.org/3.12/library/index.html
- 美国国家标准与技术研究院，NIST Technical Note 1297，Guidelines for Evaluating and Expressing the Uncertainty of NIST Measurement Results。https://www.nist.gov/pml/nist-technical-note-1297
发布前应根据实际项目补充具体MFC、调压器、过滤器、压力传感器、参考流量仪器和气体安全数据表。本文未引用待确认的鸿芯微控产品型号或性能参数。
