5.Introduction to PyTorch YouTube Series--visualable train

前言

借助一些工具进行可视化训练，学习地址

训练

安装必要的工具

在自己的conda环境中进行安装

python 复制代码

pip install torch torchvision matplotlib tensorboard

torchvision：PyTorch 的计算机视觉工具库，提供常用数据集（如 CIFAR-10、ImageNet）、经典模型结构（如 ResNet）和图像预处理功能。
matplotlib：Python 最流行的绘图库，用于在训练过程中绘制损失曲线、查看样本图像等。
tensorboard：用于可视化训练指标、模型结构等。

数据预处理

下载数据：从互联网获取 Fashion-MNIST 数据集
预处理：将图片转换成张量格式

python 复制代码

import torch
import torch.nn as nn
import torch.nn.functional as F
import torch.optim as optim

import torchvision
from torchvision.transforms import v2

import matplotlib.pyplot as plt
import numpy as np

from torch.utils.tensorboard import SummaryWriter

# 将数据集中的样本图像添加到TensorBoard：
# 将图像数据转为张量数据
transform = v2.Compose([
    v2.ToImage(),
    v2.ToDtype(torch.float32, scale=True),
    v2.Normalize((0.5,),(0.5,))
])
# 下载并划分数据集和验证集
training_set = torchvision.datasets.FashionMNIST(
    './data',
    download=True,
    train=True,
    transform=transform
    )
validation_set = torchvision.datasets.FashionMNIST(
    './data',
    download=True,
    train=False,
    transform=transform
)
training_loader = torch.utils.data.DataLoader(
    training_set,
    batch_size=4,
    shuffle=True,
    num_workers=2
)
validation_loader = torch.utils.data.DataLoader(validation_set,
                                            batch_size=4,
                                            shuffle=False,
                                            num_workers=2)
# 分类标签
classes = ('T-shirt/top', 'Trouser', 'Pullover', 'Dress', 'Coat',
        'Sandal', 'Shirt', 'Sneaker', 'Bag', 'Ankle Boot')

图片可视化

用日志器的add_image来写入到tensorboard中

批次加载：用 DataLoader 把数据打包成小批量（batch），供后续训练时循环使用
预览数据：用 matplotlib 把图片画出来，确认数据没问题
创建日志记录器SummaryWriter
记录第一张图片（add_image），验证 TensorBoard 能正常工作
启动 TensorBoard 服务，在浏览器里查看日志内容

python 复制代码

def matplotlib_imshow(img, one_channel=False):
		# 张量转换成matplotlib可以显示的图像
    if one_channel:
        img = img.mean(dim=0)
    img = img / 2 + 0.5     # unnormalize
    npimg = img.numpy()
    if one_channel:
        plt.imshow(npimg, cmap="Greys")
    else:
        plt.imshow(np.transpose(npimg, (1, 2, 0)))

def t1():
    # 一批提取4个图像
    dataiter = iter(training_loader)
    images, labels = next(dataiter)

    # 查看下载好的图像
    img_grid = torchvision.utils.make_grid(images)
    matplotlib_imshow(img_grid, one_channel=True)
    # plt.show()
    writer = SummaryWriter('runs/fashion_mnist_experiment_1')

    # 把图片数据写到日志文件里
    writer.add_image('Four Fashion-MNIST Images', img_grid)
    writer.flush()

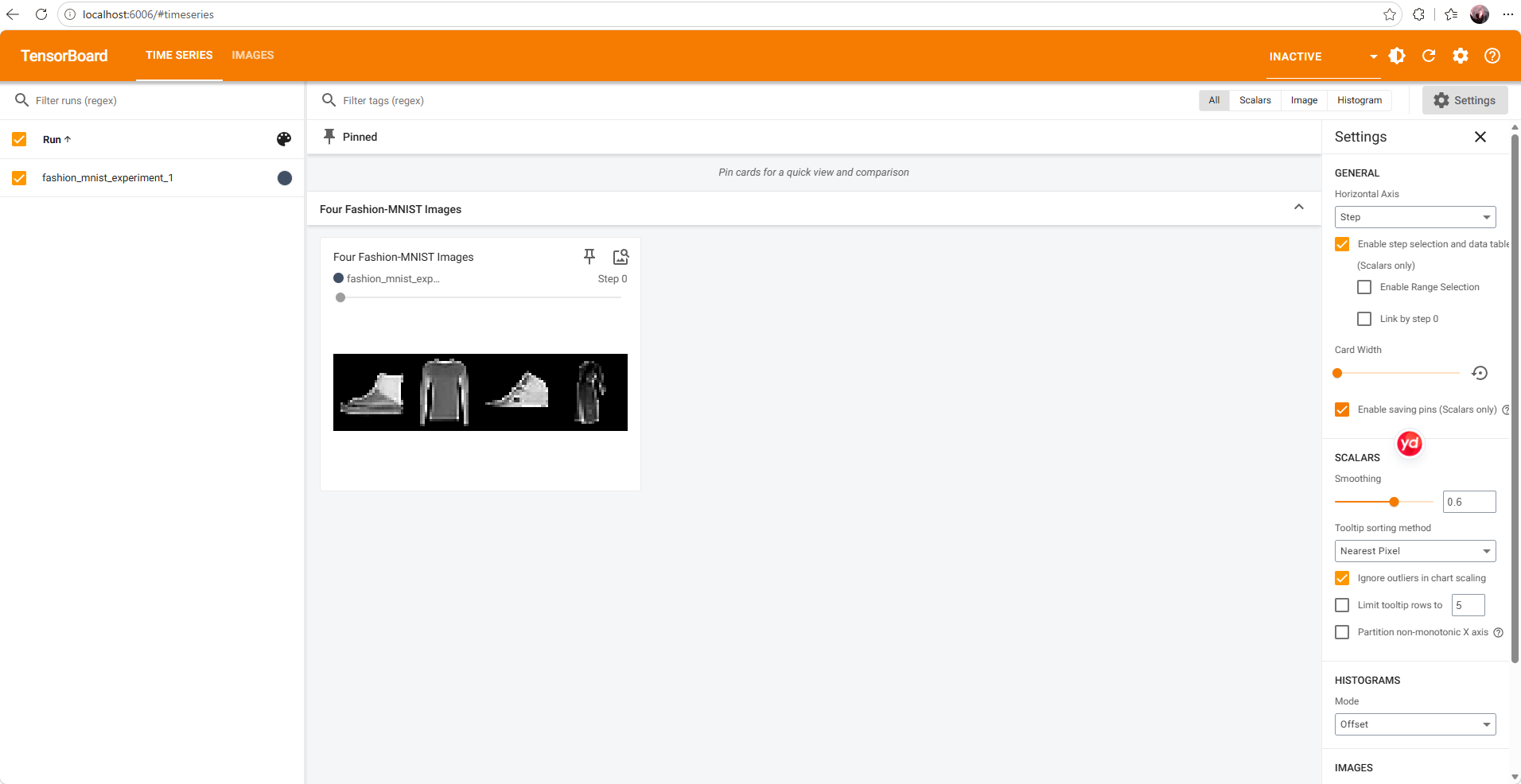

执行t1后，执行命令tensorboard --logdir=runs，然后在浏览器中输入http://localhost:6006/查看，其中TensorBoard通过读runs/fashion_mnist_experiment_1 文件中写下的日志并在文件中展示，最后可以看到这样的结果

可视化训练

可以用add_scalar或add_scalars把训练过程中的损失等标量绘制成图

python 复制代码

class Net(nn.Module):
    def __init__(self):
        super().__init__()
        self.conv1 = nn.Conv2d(1, 6, 5)
        self.pool = nn.MaxPool2d(2, 2)
        self.conv2 = nn.Conv2d(6, 16, 5)
        self.fc1 = nn.Linear(16 * 4 * 4, 120)
        self.fc2 = nn.Linear(120, 84)
        self.fc3 = nn.Linear(84, 10)

    def forward(self, x):
        x = self.pool(F.relu(self.conv1(x)))
        x = self.pool(F.relu(self.conv2(x)))
        x = x.view(-1, 16 * 4 * 4)
        x = F.relu(self.fc1(x))
        x = F.relu(self.fc2(x))
        x = self.fc3(x)
        return x

def t2():
    net = Net()
    criterion = nn.CrossEntropyLoss()
    optimizer = optim.SGD(net.parameters(), lr=0.001, momentum=0.9)
    print(len(validation_loader))

    for epoch in range(1):
        running_loss = 0.0

        for i, data in enumerate(training_loader, 0):
            # 每次取一个批次4张图
            inputs, labels = data
            optimizer.zero_grad()
            outputs = net(inputs)
            loss = criterion(outputs, labels)
            loss.backward()
            optimizer.step()

            running_loss += loss.item()
            if i % 1000 == 999:
                print(f'Batch {i + 1}')
                # 每1000个批次评估一下模型在验证集上的表现
                running_vloss = 0.0

                # 模型切换到评估模式
                net.eval() # 关闭梯度计算，节省内存并加速
                with torch.no_grad():
                    for j, vdata in enumerate(validation_loader, 0):
                        vinputs, vlabels = vdata
                        voutputs = net(vinputs)
                        vloss = criterion(voutputs, vlabels)
                        running_vloss += vloss.item()
                net.train() # 切回训练模式

                # 计算平均损失并写入tensorboard
                avg_loss = running_loss / 1000
                avg_vloss = running_vloss / len(validation_loader)

                writer.add_scalars('Training vs. Validation Loss',
                                { 'Training' : avg_loss, 'Validation' : avg_vloss },
                                epoch * len(training_loader) + i)

                running_loss = 0.0
    print('Finished Training')

    writer.flush()

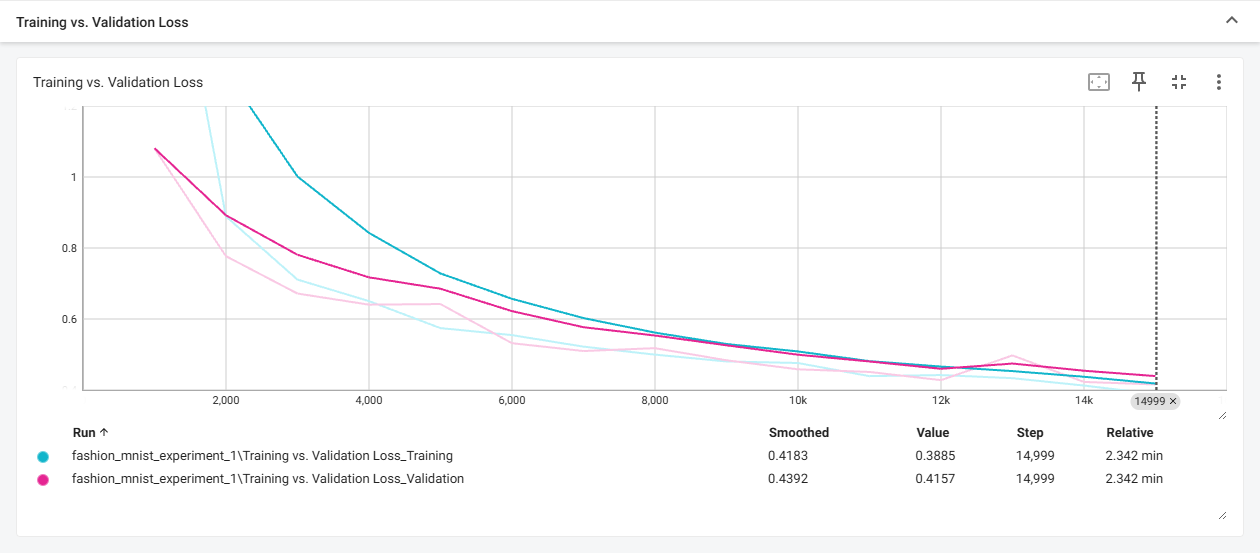

训练结束后可以在tensorboard中看到两条曲线，横轴是训练步数（批次），纵轴是损失值，训练损失曲线会持续下降，验证损失曲线则反映模型在未见数据上的表现

模型结构可视化

用add_graph()来写入，可以可视化模型的层结构。本质是取一个批次的数据，送给模型，然后追踪一下数据流。

python 复制代码

def t3():
    net = Net()
    # 取一个批次给模型，追踪一下数据流
    dataiter = iter(training_loader)
    images, labels = next(dataiter)

    writer.add_graph(net, images)
    writer.flush()

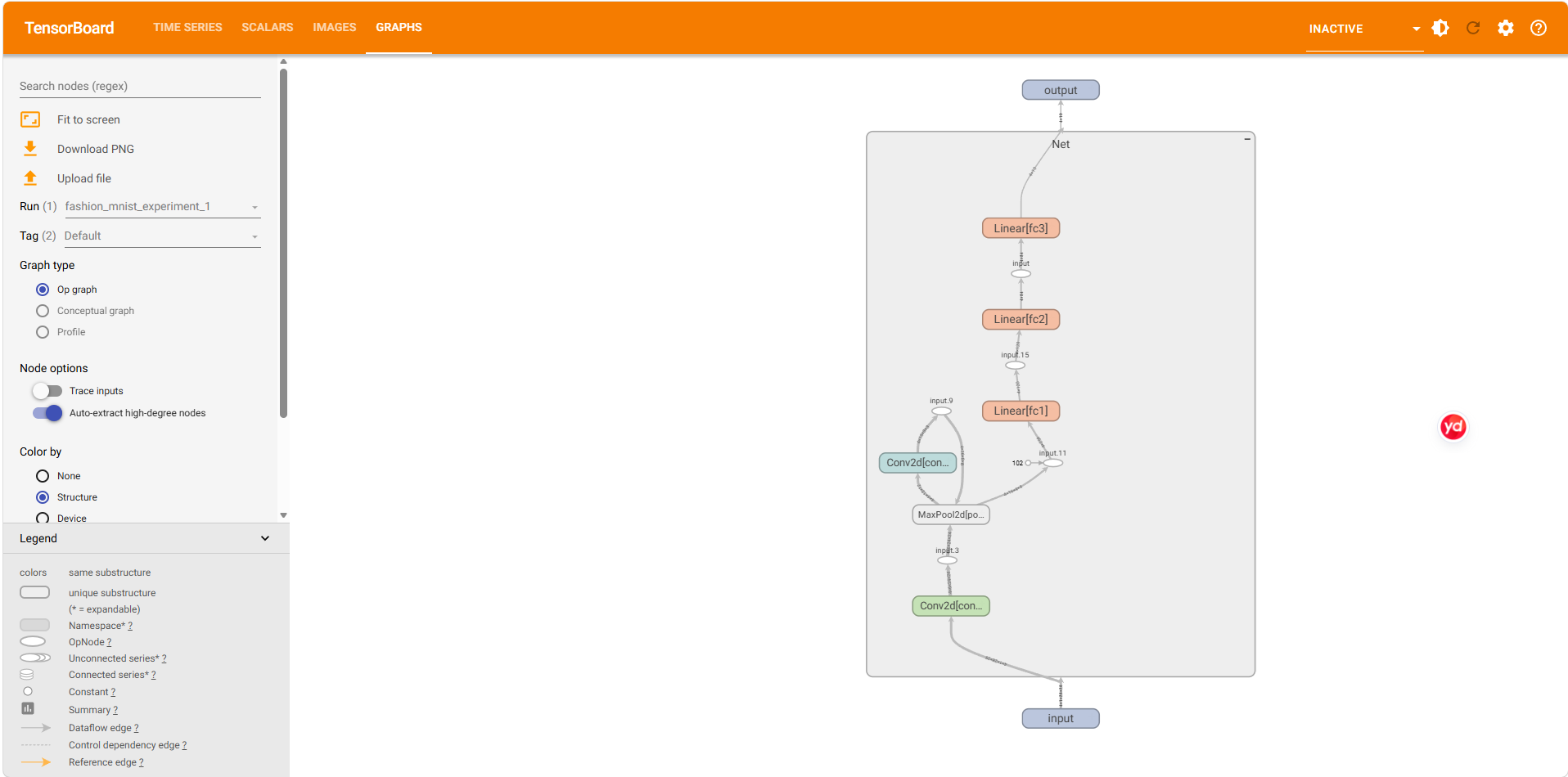

这个时候打开tensorboard，会出现graphs标签，点进去双击net就可以看到数据流向了

高维数据降维可视化

用add_embedding把高维的图像特征投影到 3D 空间中，能直观地看到不同类别在特征空间中的分布情况。

这个功能主要用于检查特征学习效果，如果同类别的点聚在一起、不同类别的点分开，说明模型学到的特征是有区分度的，因此这个可视化应该在训练结束后进行观测

python 复制代码

# 数据集中随机抽取样本
def select_n_random(data, labels, n=100):
    assert len(data) == len(labels)

    perm = torch.randperm(len(data))
    return data[perm][:n], labels[perm][:n]

def t4():
    images, labels = select_n_random(training_set.data, training_set.targets)

    class_labels = [classes[label] for label in labels]

    # 展平图像，add_embedding对输入有要求
    features = images.view(-1, 28 * 28)
    writer.add_embedding(features,
                        metadata=class_labels,
                        label_img=images.unsqueeze(1))
    writer.flush()
    writer.close()

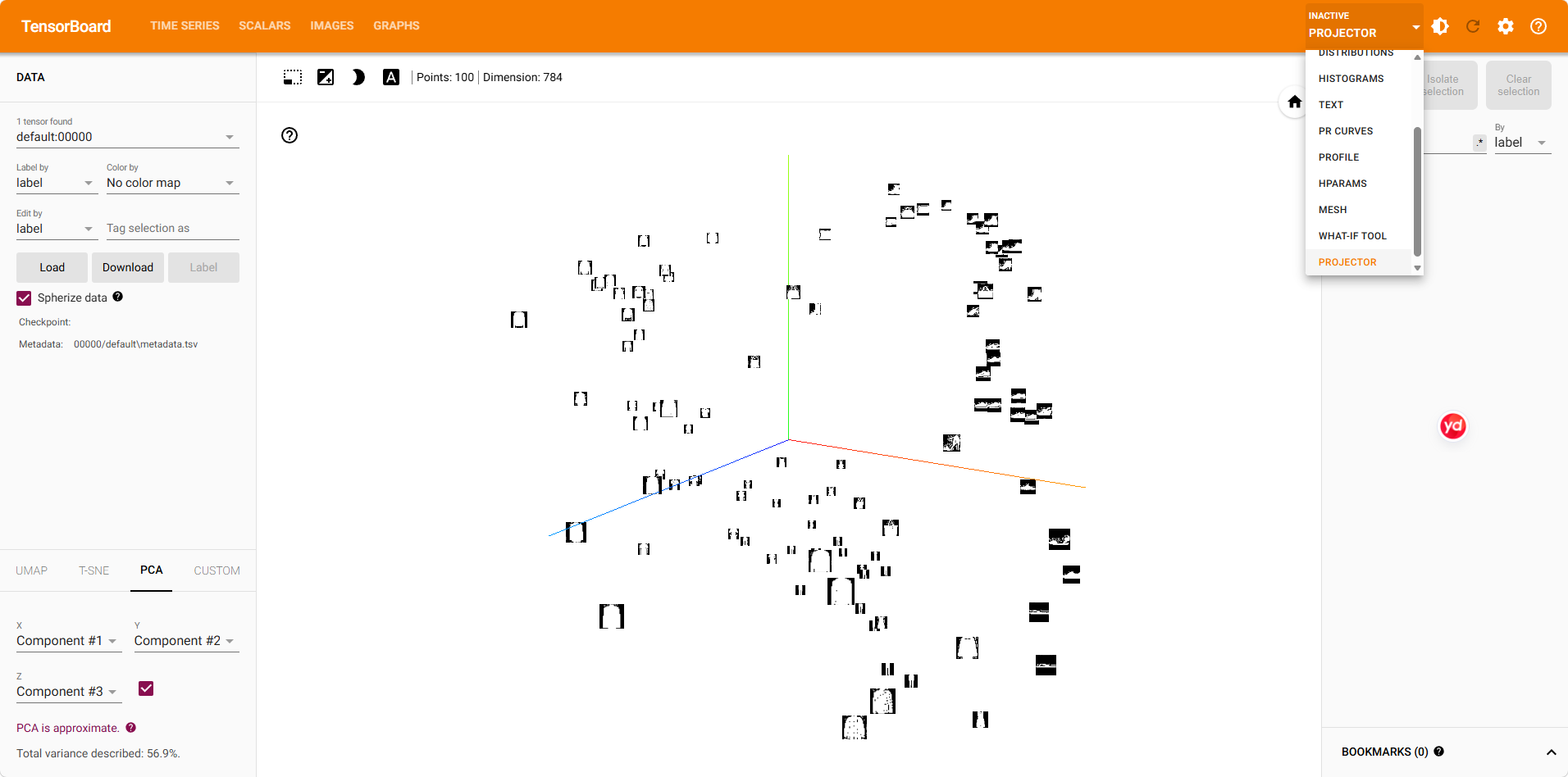

tensorboard中选择 PROJECTOR选项来查看
