UE5 Lyra PocketWorld进行3D内容UI预览 - 上

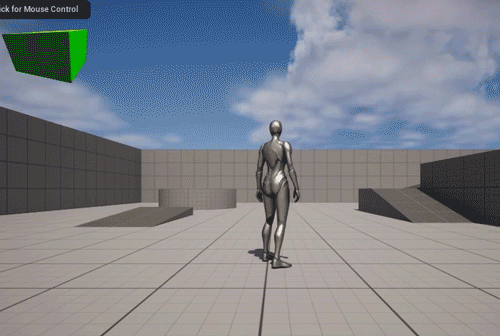

PocketWorld是UE5 Lyra Demo中的插件，用于在UI中预览3D内容，其内部包含了RT生成等逻辑。预览效果：

该文章分上下两部分，上半部分分享蓝图接口使用，下半部分分享C++代码以及PocketLevel的使用。测试使用UE5.2，第三人称案例Demo。

下半部分：https://blog.csdn.net/grayrail/article/details/163827358

一.常规3D内容抓取

先来讲下无背景Mask的内容抓取。

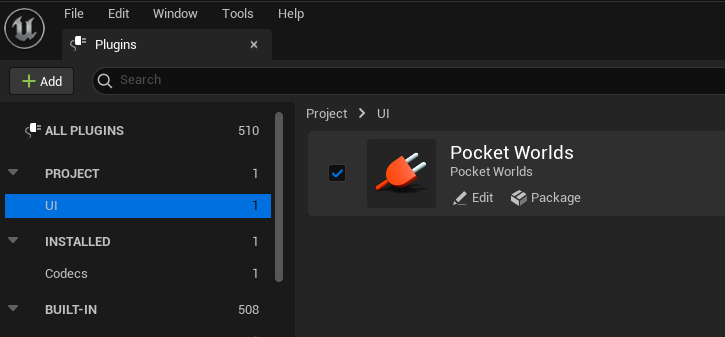

1.从UE5 Demo中复制该插件到目标UE5项目的Plugins文件夹下，进入项目确保插件是开启状态。

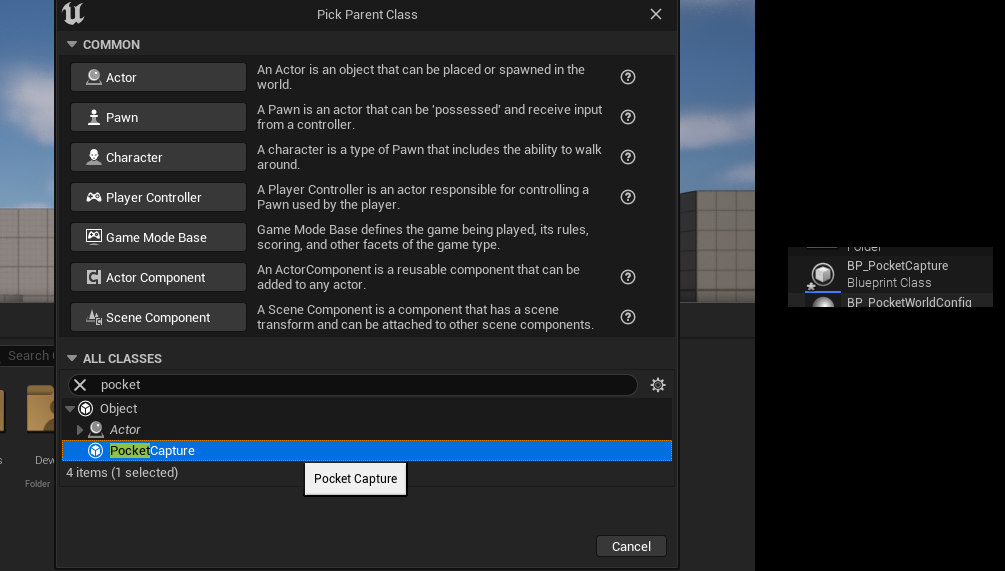

2.创建继承自PocketCapture的蓝图，便于重写Mask材质球参数。

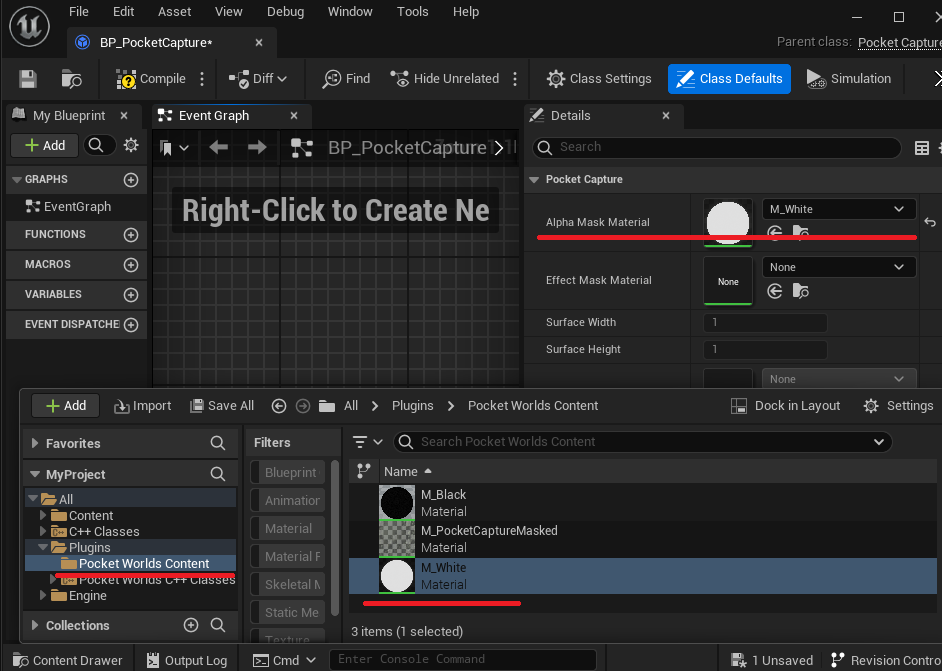

3.将插件目录的M_White配置至蓝图中，以便后续Mask绘制使用。

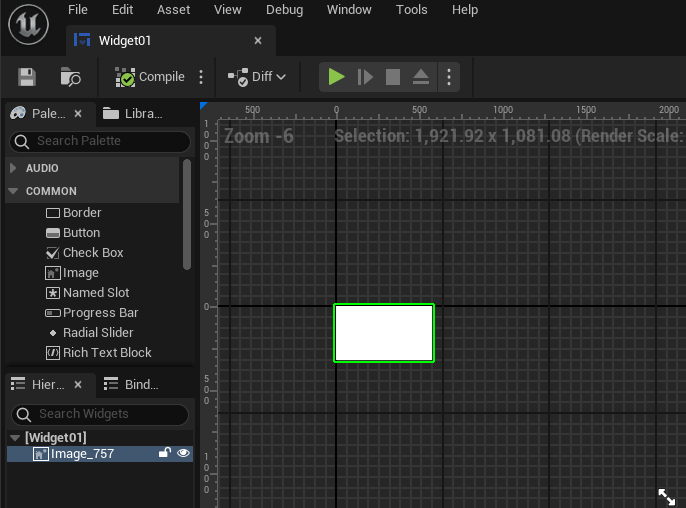

4.新建测试UMG Widget01，添加Image左上角对齐，缩小尺寸。

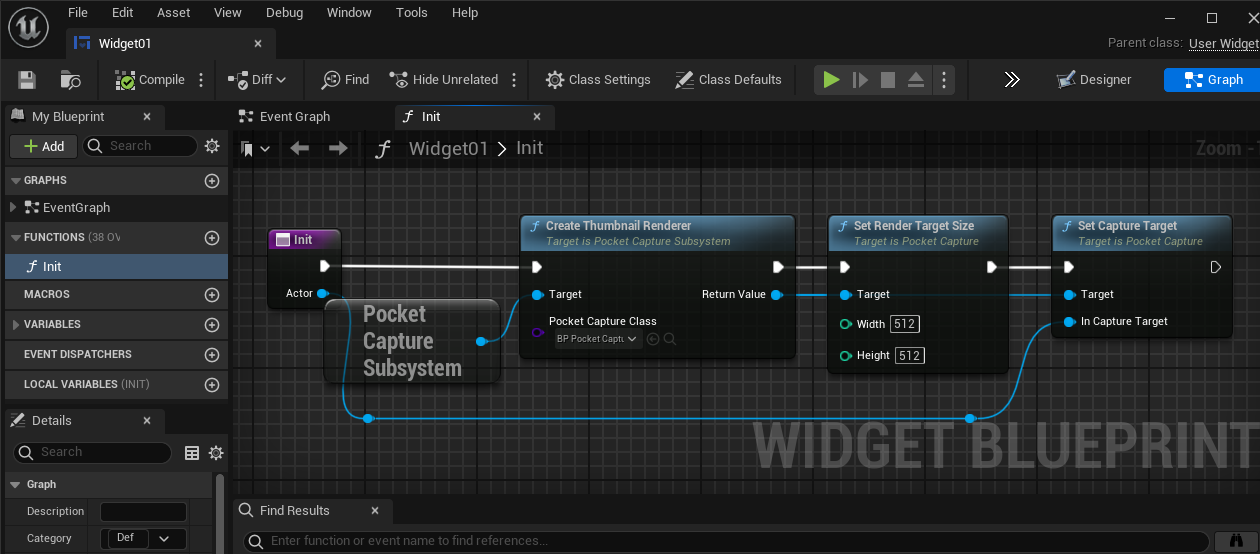

5.在Widget01中添加函数Init ，首先调用Pocket Capture Subsystem 的Create Thumbnail Renderer ，创建PocketCapture对象，使用该对象接口设置RT尺寸，设置该变量为蓝图变量，设置绘制Actor。

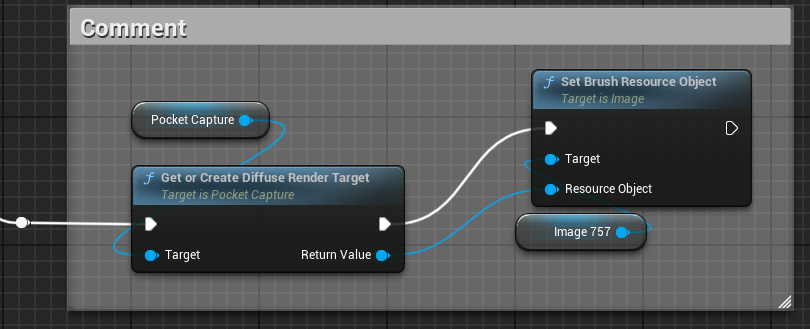

6.同样在Init函数中，设置第二步，使用接口Get or Create Diffuse Render Target 创建Diffuse RT，使用Image的接口Set Brush Resource Object ，将RT绑定至该Image。

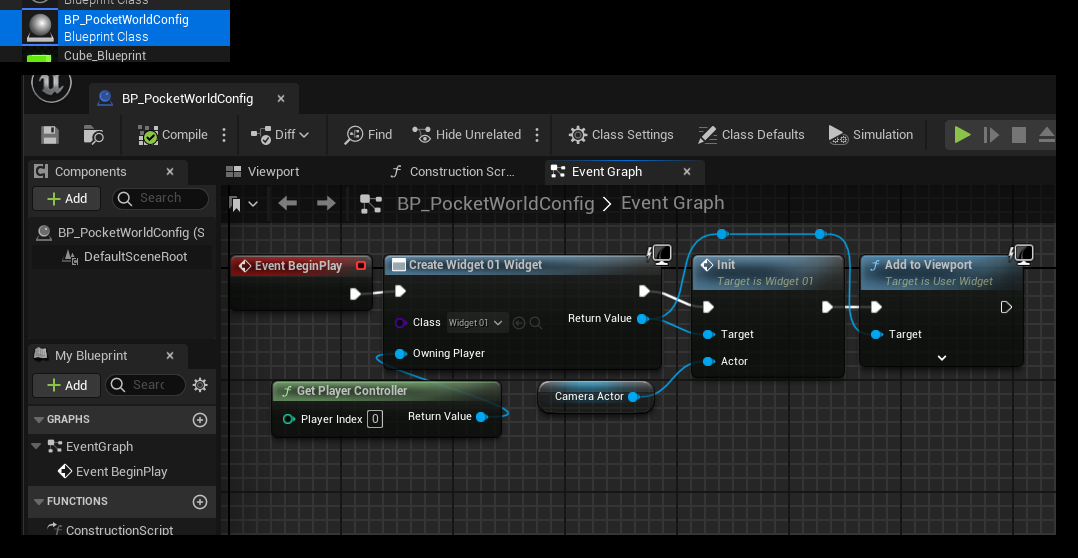

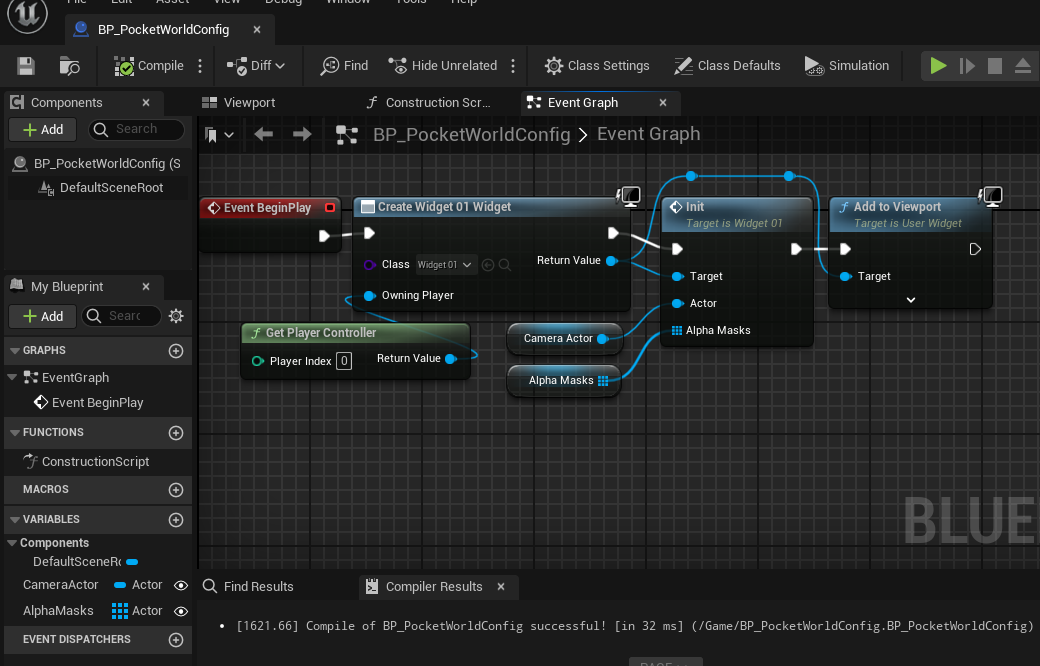

7.新建蓝图BP_PocketWorldConfig用于在场景中创建Widget01到Viewport，以及挂载与配置场景中UI相机。在BeginPlay中连接UI逻辑：

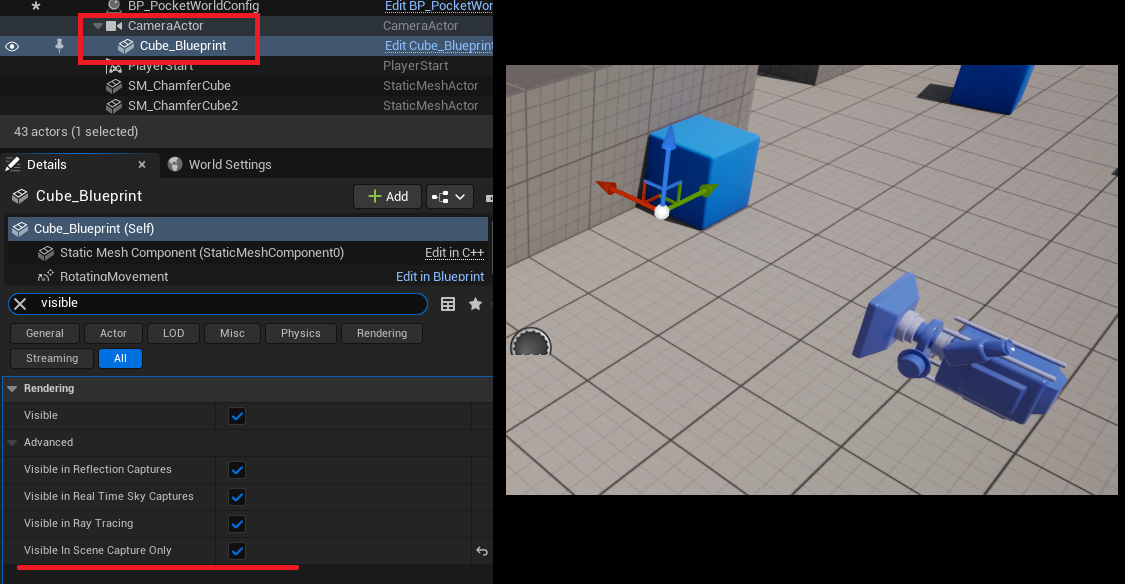

8.到场景中添加Camera Actor，将Cube放入子对象。对Cube勾选Visible In Scene Capture Only ，使其只对SceneCapture相机可见。

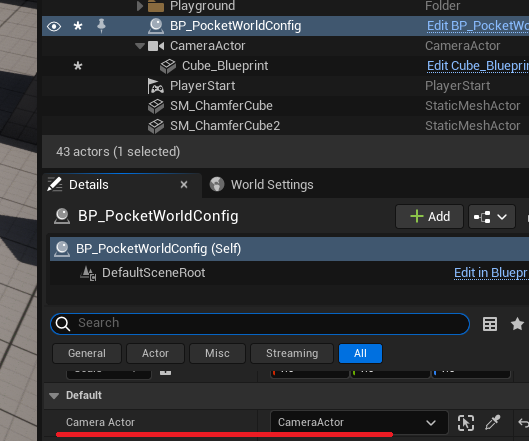

9.将BP_PocketWorldConfig拖入场景，配置CameraActor至刚刚创建的对象。

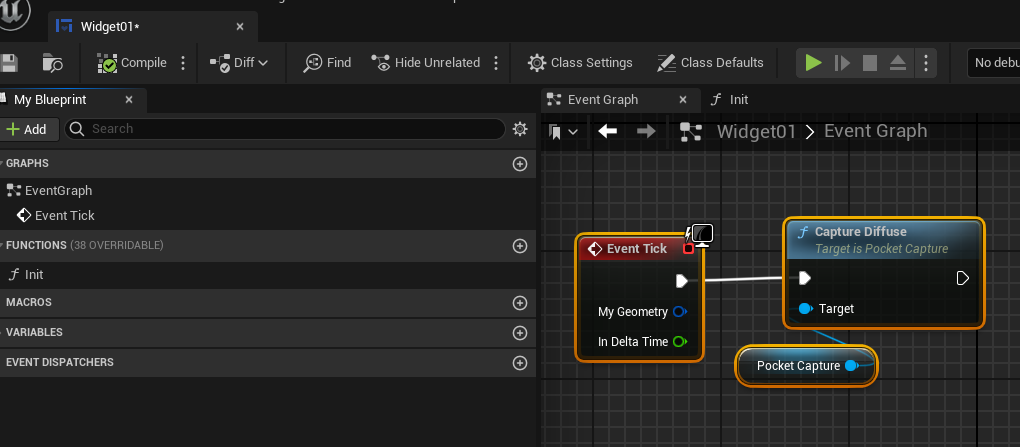

10.回到Widget01 UMG蓝图，在Tick处调用Capture Diffuse 接口，在每帧进行抓取，更新RT。

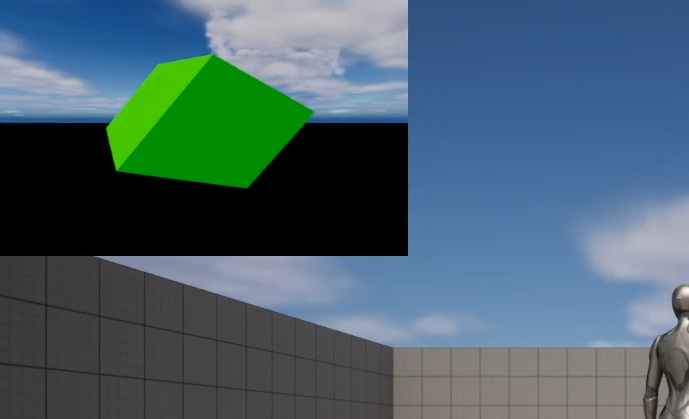

11.运行后效果如下，可抓取不带Alpha的内容（Linear颜色问题可修改对应参数解决）。

二.带遮罩3D内容抓取

因为原版PocketWorld没有对Skybox的屏蔽操作，导致即使设置Mask也无法屏蔽Skybox天空盒，首先需要修改PocketWorld代码：

PocketCapture.cpp

cpp 复制代码

bool UPocketCapture::CaptureScene(UTextureRenderTarget2D* InRenderTarget, const TArray<AActor*>& InCaptureActors, ESceneCaptureSource InCaptureSource, UMaterialInterface* OverrideMaterial)
{
    CaptureComponent->ShowFlags.SetAtmosphere(false);
    CaptureComponent->ShowFlags.SetFog(false);
}

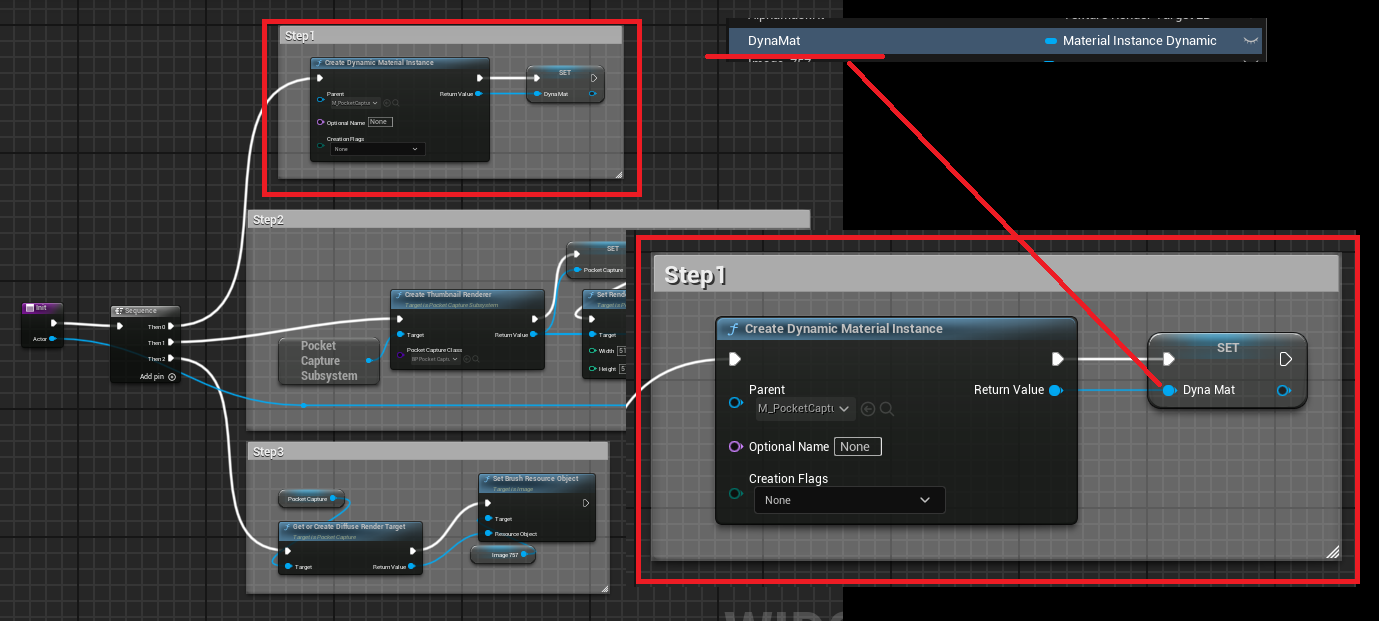

12.梳理Widget01蓝图，分为多个步骤，增加DynaMat内部变量，用于缓存材质球。后续将改为材质球赋予Image的形式。

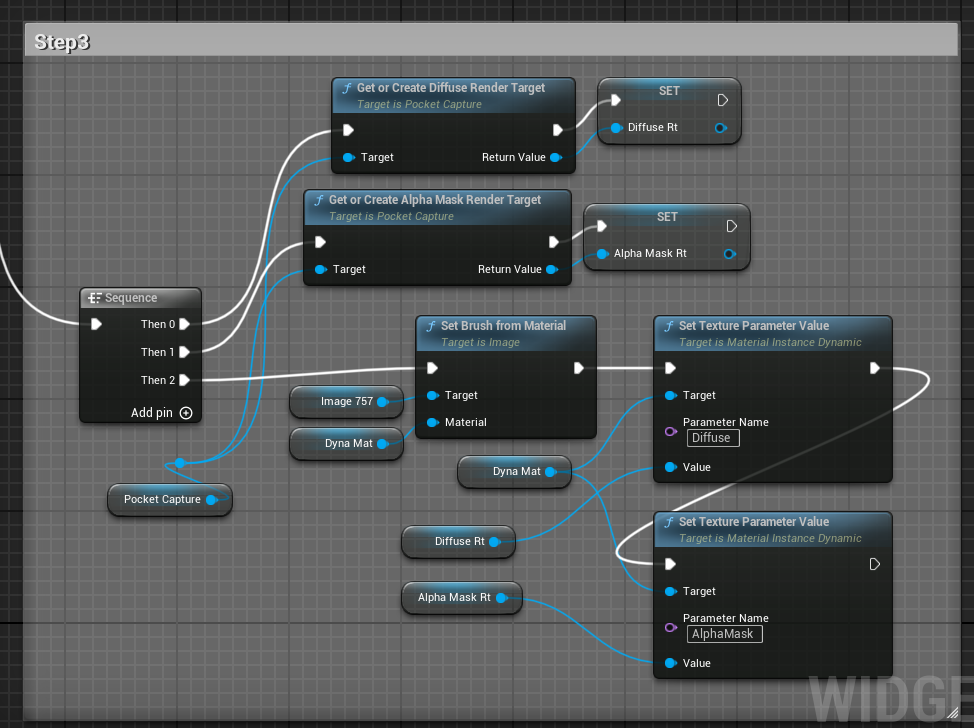

13.删除旧的Step3（Set Brush Resource Object相关节点），使用下面的节点设置动态材质球参数，缓存对应RT。

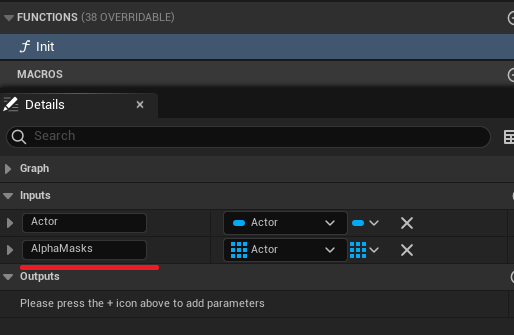

14.因为PocketWorld的Mask实现方式与DiffuseRender不同，Mask所绘制的Actor需要额外传入，而并非旧的取子对象的方式。所以在Widget01添加Init函数参数AlphaMasks供外部传入。

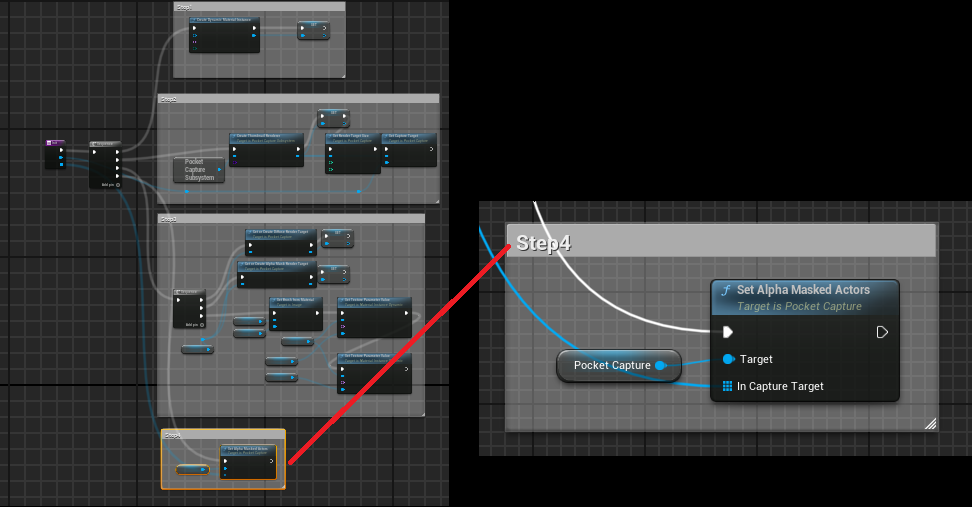

15.添加Step4，将Init函数参数AlphaMasks设置至PocketCapture中。

16.切到蓝图BP_PocketWorldConfig中，开放变量AlphaMasks设置至Init函数中。

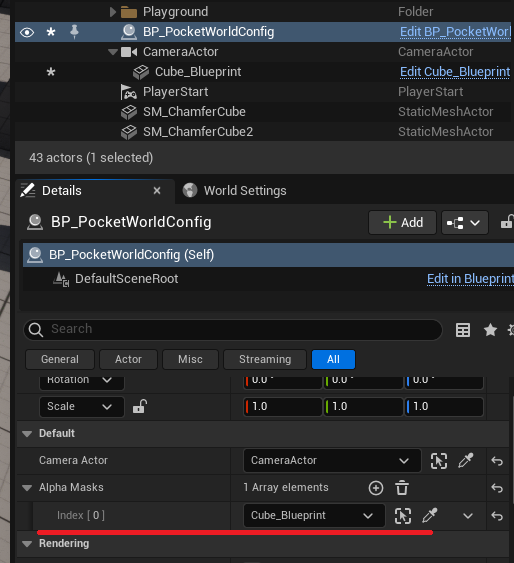

17.切到UE场景中，将绘制的Cube链接至AlphaMasks。

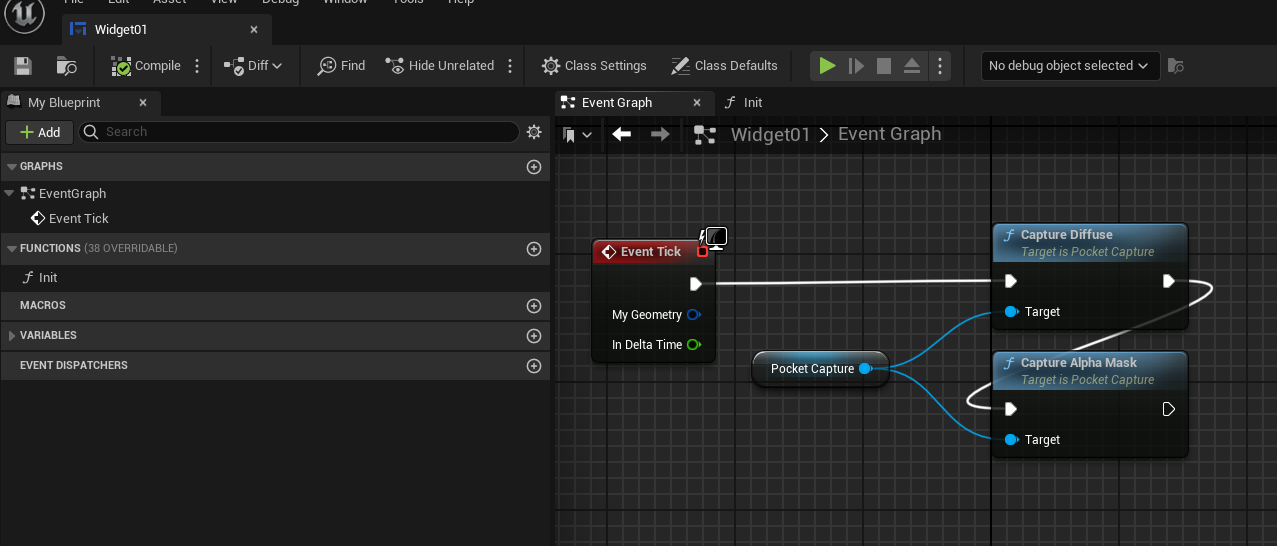

18.修改Widget01的Tick，增加Capture Alpha Mask调用，现在即可绘制Mask遮罩。

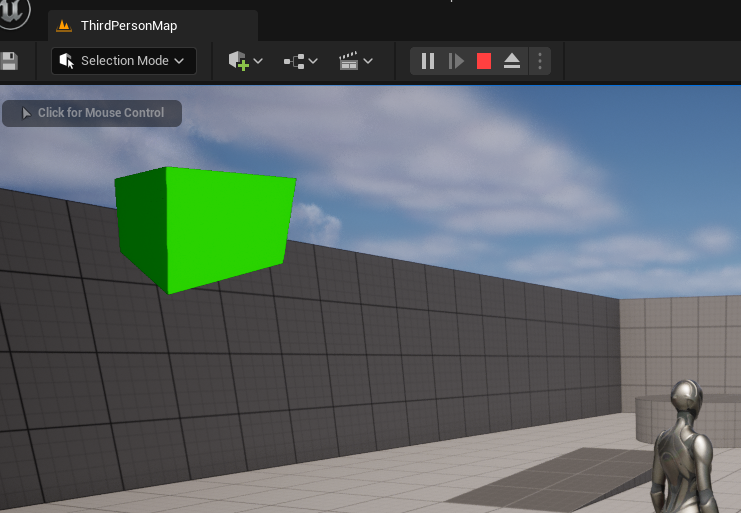

19.运行测试，发现已消除背景。
