PCIe-406A采集卡（示波器卡）为4收2发，支持±2Vpp~±50mVpp多档可控。模拟输入采用衰减控制、OFFSET调整、增益调整结构。其中由于采用非对称的±电源，需要对单端转差分的运放LMH5401IRM进行调试
1 芯片概述与关键参数
LMH5401IRMS 是全差分高速放大器（FDA），内置有源巴伦，可实现单端信号转差分输出，直流耦合，无需外部无源巴伦，面向高速采集、射频 IF 链路、仪器前端，专门驱动高速 ADCTexas Inst...。
表格
| 参数项 | 规格 |
|---|---|
| 增益带宽积 | 8 GHz |
| 可用带宽 | DC ~ 2 GHz（G=12dB） |
| 输入电压噪声 | 1.25 nV/√Hz |
| 电流噪声 | 3.5 pA/√Hz |
| 压摆率 | 17500 V/μs |
| 供电 | 单电源 3.3V~5.25V；双电源 ±2.5V；静态电流 55mA |
| 封装 | UQFN‑14 RMS，2.5×2.5mm，底部大焊盘必须接地 |
| 关键引脚 | CM：输出共模设置；PD：掉电使能；VCC 电源；IN+ IN‑输入；OUT+ OUT‑输出 |

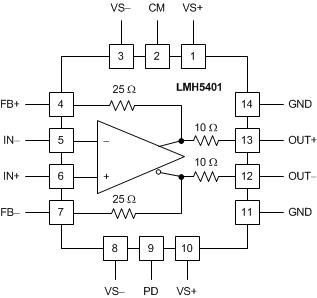

【图 1：芯片引脚框图】
2 引脚定义（UQFN‑14）
- IN‑：反相输入
- IN+：同相输入
- RF‑：反馈负端
- RF+：反馈正端
- PD：Power‑Down，掉电引脚；高电平工作，低电平休眠；禁止悬空
- VCC：正电源
- GND：地
- OUT‑：差分负输出
- OUT+：差分正输出
- CM：输出共模电压设置引脚，无内部偏置，外部必须给电压，并联 0.01μF 去耦电容Texas Inst...
- GND
- VCC
- GND
- GND
3 典型应用电路：单端转差分，驱动高速 ADC（ADS42LB69）
应用模式：SE‑DE，单端输入，差分输出给 ADC。
- PD 引脚：接 VCC，芯片使能工作；如需可控，接 MCU GPIO。
- CM 引脚：接 ADC 的 VCM 输出引脚，并联 0.01μF 电容到 GND；CM 不能悬空！悬空输出共模不可控Texas Inst...。
- 电源 VCC：就近放置 0.1μF 陶瓷电容 + 2.2μF 电容，到 GND。
- 芯片内部输出自带 10Ω 串联电阻，外部不要再额外加大电阻，否则增益损耗过大。
- 反馈电阻 Rf、Rg 决定增益。
- 输入交流耦合串电容，未使用输入引脚 50Ω 对地端接。
【图 3：SE‑DE 典型原理图】
4 增益计算公式
信号增益（电压倍数）：
\(Gain = 2 \times \frac{R_F}{R_G}\)
⚠️注意：芯片内部存在 25Ω 串联电阻在反馈路径，计算电阻时要把这 25Ω 计入总反馈电阻，不要直接照搬普通 FDA 公式Texas Inst...。
推荐工程常用档位：
- G=2V/V(6dB)：Rf=402Ω，Rg=402Ω
- G=4V/V(12dB)：Rf=806Ω，Rg=402Ω
❗不建议增益小于 2 倍（<6dB），容易高频振荡，相位裕度变差。
5 PCB 硬件设计要点（高速关键，直接决定是否振荡）
- 底层大焊盘必须接地，打多个散热过孔到 GND 平面；虚焊必不稳定 。
- 电源去耦电容紧贴 VCC 引脚，走线尽量短，0.1μF 优先，再放 2.2μF。
- 反馈电阻 Rf/Rg摆放位置极度靠近芯片 RF+/RF‑引脚，走线长度控制 1mm 以内；反馈走线长极易高频振荡。
- 输入输出信号严格 50Ω 阻抗控制，完整地平面，不要分割模拟地。
- CM 引脚 0.01μF 电容就近接 GND。
- PD 引脚不要悬空；不用休眠功能直接接到 VCC。
- 输出走线直接到 ADC 模拟输入，不要长引线；容性负载不要过大。
- 模拟电源远离数字噪声走线，不要和时钟走线并行。
6 上电调试完整步骤
步骤 1：不通电，万用表静态检查
- 检查芯片焊盘，底部焊盘是否焊接，有无短路连锡。
- VCC 对地，不能短路；PD、CM 引脚无对地短路。
- 核对 Rf、Rg 电阻阻值，确认没有错焊。
步骤 2：上电，先测直流电压（不加输入信号）
- 测 VCC 供电电压是否正确（如 5V 或 3.3V）。
- PD 引脚电压：高电平，芯片处于工作状态。
- CM 引脚电压：确认等于目标共模电压（例如 2.5V）。
- 测量 OUT+、OUT‑直流电压：两者直流电平等于 CM 电压。
如果 OUT+/OUT‑直流电平和 CM 相差很大：反馈回路虚焊、Rf 开路、CM 悬空。
步骤 3：接入小幅度正弦信号，示波器观测差分输出
- 信号源输出小幅度单端信号接入输入端。
- 示波器差分探头测量 OUT+、OUT‑，观察输出幅度，核对增益是否符合计算值。
- 观察波形：有无高频毛刺、自激振荡。
步骤 4：频谱测试（推荐）
观测谐波 HD2/HD3，评估失真指标；用于 ADC 前端性能验证。
7 常见故障排查表
表格
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 上电无输出，OUT+/OUT‑电平异常 | 1.PD 引脚被拉低 / 悬空；2.CM 悬空；3.Rf 反馈电阻虚焊开路；4. 电源没加上 | 1.PD 接 VCC；2.CM 必须外接电压；3. 检查反馈电阻焊接；4. 复测 VCC 电压 |
| 输出波形叠加高频振荡、毛刺 | 1. 反馈电阻走线太长；2. 增益小于 2 倍；3. 输出容性负载过大；4.PCB 地平面不完整 | 1.Rf/Rg 紧贴芯片引脚；2. 增益≥6dB；3. 输出减少寄生电容；4. 完整 GND 平面 |
| 增益比理论值偏小 | 芯片内部自带 10Ω 输出电阻、25Ω 反馈电阻，外部电阻没有考虑；传输线阻抗损耗 | 重新核算增益，把内部电阻计入；检查 50Ω 匹配 |
| 谐波失真差，HD2 高 | 1. 输入信号摆幅过大超出线性区；2.CM 电压偏离电源中点；3. 输入端接电阻缺失 | 降低输入幅度；CM 尽量靠近电源中点；输入端做 50Ω 端接 |
| 噪声大，底噪高 | Rg 电阻阻值过大；信号源噪声；电源纹波大 | 选用合适阻值；电源增加滤波；评估前级信噪比 |
8 重要坑点总结
- CM 引脚绝对不能悬空！芯片内部没有偏置，悬空输出共模完全失控，ADC 采样异常甚至饱和 Texas Inst...。
- PD 引脚不能悬空，要么接 VCC 工作，要么接 IO 控制休眠 。
- 增益不要小于 2 倍（6dB），极易振荡。
- 反馈电阻走线必须极短，这个芯片对反馈走线长度非常敏感。
- 芯片内部集成输出串联电阻、反馈路径电阻，设计增益计算必须把内部电阻算进去，不能套用普通全差分运放公式Texas Inst...。
- 底部焊盘必须接地 + 散热过孔，焊接不良会出现随机不稳定。
- 支持直流耦合，所以输入直流电平必须在芯片允许共模范围内，否则输出饱和。
