4 位移位寄存器
设计一个4 位右移移位寄存器，具备异步复位、同步置数、移位使能功能。
端口功能说明
areset（异步复位）：将移位寄存器全部清零；
load（同步置数）：给移位寄存器并行载入 4 位输入数据data3:0，替代移位操作；
ena（移位使能）：执行右移操作（移位规则：最高位q3补 0，最低位q0移出寄存器并丢弃）；
q：移位寄存器的存储输出值。
优先级规则
若置数信号load与移位使能ena同时为高电平（有效），置数 load 拥有更高执行优先级。

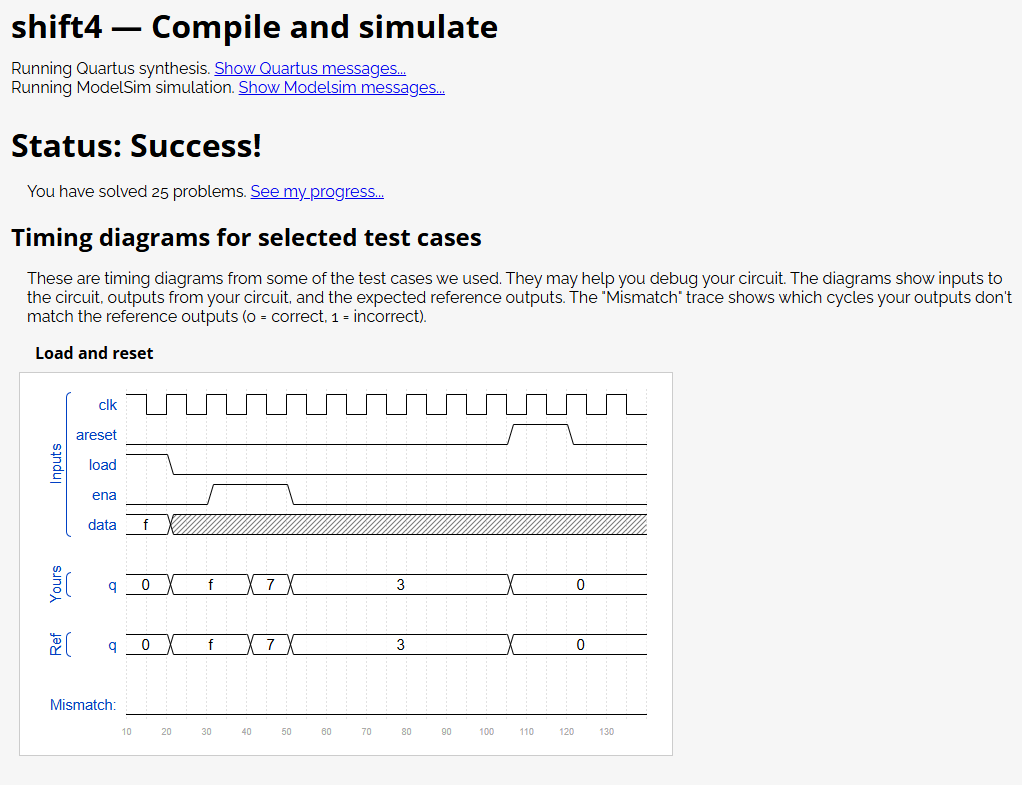

参考答案
java
module top_module(
input clk,
input areset, // async active-high reset to zero 高电平有效异步复位，复位后寄存器清零
input load, // 同步并行置数信号，优先级高于移位使能ena
input ena, // 右移使能信号，有效时执行右移操作
input [3:0] data, // 4位并行输入数据，load有效时载入寄存器
output reg [3:0] q // 移位寄存器对外输出端口
);
// 时序逻辑敏感列表：时钟上升沿、异步复位上升沿，满足异步复位电路规范
always @(posedge clk or posedge areset) begin
// 异步复位触发：areset为高电平时，立刻将寄存器置0，不受时钟控制
if (areset) begin
q <= 4'd0;
end
// 置数load优先级最高：复位无效且load=1，并行载入输入data
else if(load) begin
q <= data;
end
// load无效、ena有效：执行逻辑右移，高位补0，最低位移出丢弃
else if(ena) begin
q <= q >> 1;
end
// load、ena均无效：保持原值
else begin
q <= q;
end
end
endmodule输出结果
循环左 / 右移寄存器（循环器）
设计一个100 位双向循环移位寄存器（可左旋 / 右旋），带有同步并行置数功能与左 / 右旋使能控制。 循环寄存器和普通移位寄存器存在区别：普通移位寄存器会舍弃移出的比特、空出位补 0；而循环寄存器会把一端移出的比特，从寄存器另一端重新移入，所有比特不会丢失、数值不会被修改，仅循环换位。
端口功能定义
- load（同步置数信号）：高电平有效时，将 100 位并行输入数据data99:0载入寄存器，替代循环移位操作；
- ena1:0（2 位旋转方向使能控制端）：决定是否执行旋转、以及旋转方向：
- 2'b01：寄存器整体右旋 1 位；
- 2'b10：寄存器整体左旋 1 位；
- 2'b00、2'b11：不执行任何旋转，寄存器保持原值；
- q：循环寄存器内部存储的全部比特输出
参考答案
java
//=============================================================
// 模块功能：100位双向循环移位寄存器（带同步并行置数）
// 核心能力：支持同步载入初始数据、循环左移、循环右移、数值保持四种工作模式
// 时钟规则：纯同步时序，仅在时钟上升沿更新寄存器状态，无异步复位信号
// 优先级规则：并行置数load > 移位控制ena > 保持原值
//=============================================================
module top_module(
input clk, // 系统同步时钟，所有状态更新仅在时钟上升沿触发
input load, // 同步并行置数控制信号，高电平有效，优先级高于所有移位操作
input [1:0] ena, // 移位模式选择控制位，4组编码对应不同工作模式
input [99:0] data, // 100位并行待载入数据，load拉高时整体写入输出寄存器q
output reg [99:0] q // 100位移位寄存器输出，reg型用于时序逻辑存储状态
);
//=============================================================
// 时序逻辑块说明
// 敏感列表仅包含posedge clk：标准同步时序写法，无异步复位，电路时序稳定性高
// 分支判断严格按优先级排布，全覆盖ena全部4种取值，不会生成意外锁存器
//=============================================================
always @(posedge clk) begin
// 模式1：同步并行置数（最高优先级）
// 只要load为高，无视ena当前取值，直接把外部data完整写入寄存器，覆盖原有移位结果
if (load) begin
q <= data;
end
// 模式2：ena=2'b01 执行1位循环右移
// 循环右移规则：所有位整体向右移动1格；原本最右侧最低位q[0]移出后，补到最左侧最高位位置
// 拼接拆解：{移出的最低位q[0], 原高位段q[99:1]}
// 举例（简化4位类比：q=4'b1001）→ 循环右移1位得到4'b1100
else if(ena == 2'b01) begin
q <= {q[0], q[99:1]};
end
// 模式3：ena=2'b10 执行1位循环左移
// 循环左移规则：所有位整体向左移动1格；原本最左侧最高位q[99]移出后，补到最右侧最低位位置
// 拼接拆解：{原低位段q[98:0], 移出的最高位q[99]}
// 举例（简化4位类比：q=4'b1001）→ 循环左移1位得到4'b0011
else if(ena == 2'b10) begin
q <= {q[98:0], q[99]};
end
// 模式4：ena=2'b00 / 2'b11 寄存器保持原值
// 两种编码均不触发移位、不触发置数，寄存器锁存当前数值不变
else begin
q <= q;
end
end
endmodule输出结果
算术左 / 右移

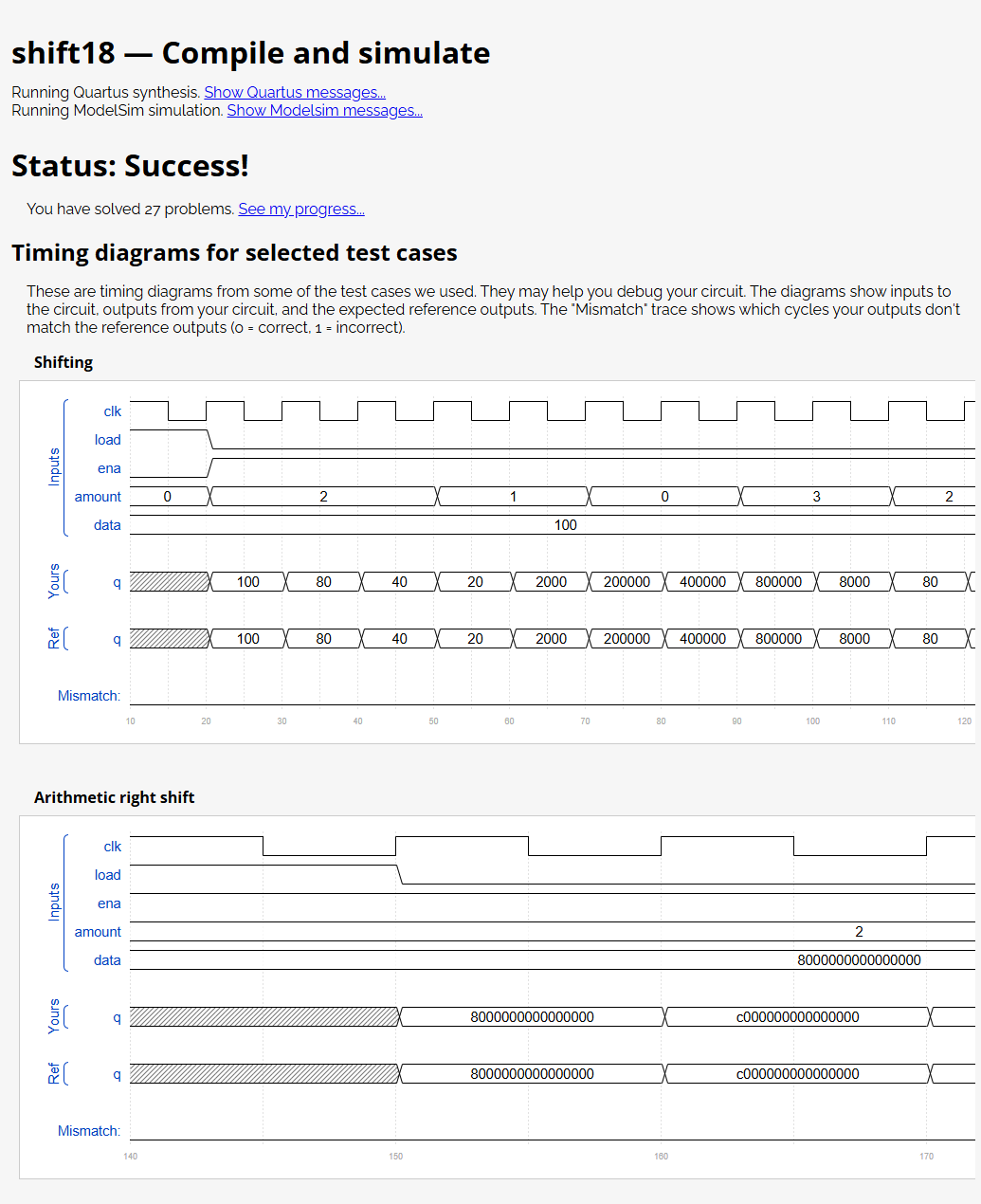

设计一个64 位算术移位寄存器，具备同步并行置数功能。该移位寄存器可实现左移、右移，移位位数为 1 位或 8 位，由 amount 信号选择。
算术移位核心规则说明
- 算术右移：移位时空出的高位填充寄存器的符号位（本题符号位为q63），而非逻辑右移的补 0。 算术右移的本质是将寄存器数值视作有符号数，移位后保持正负符号不变，等价于对有符号数做除以 2 的幂次运算。
- 算术左移与逻辑左移无任何区别：左移时低位统一补 0。
端口功能定义 - load（同步置数信号）：有效时将 64 位并行输入数据data63:0载入寄存器，替代移位操作；
- ena（移位使能）：控制是否执行移位动作；
- amount1:0（移位模式选择）：决定移位方向与移位位数：
- 2'b00：左移 1 位
- 2'b01：左移 8 位
- 2'b10：算术右移 1 位
- 2'b11：算术右移 8 位
- q：移位寄存器内部存储数值输出端口
参考答案
java
//=============================================================
// 模块功能：64位可移位宽度可控移位寄存器（同步并行置数+移位模式选择）
// 控制逻辑优先级：并行置数load > 移位使能ena > 数值保持
// 移位规则细分：
// amount=00 逻辑左移1位、amount=01 逻辑左移8位
// amount=10 算术右移1位、amount=11 算术右移8位
// 时序特性：纯同步时序，仅时钟上升沿更新寄存器，无异步复位
//=============================================================
module top_module(
input clk, // 全局同步时钟，所有寄存器状态仅上升沿刷新
input load, // 同步并行置数高有效，优先级最高，直接载入data覆盖旧值
input ena, // 移位总使能，load无效时ena=1才执行case分支移位操作
input [1:0] amount, // 移位模式/移位位数选择控制位，4种编码对应4类移位
input [63:0] data, // 64位并行预置数据，load拉高时完整写入寄存器q
output reg [63:0] q // 64位移位寄存器时序输出，reg型寄存状态
);
// 同步时序块：敏感列表仅时钟上升沿，标准寄存器建模写法
always @(posedge clk) begin
// 分支1：最高优先级同步并行置数，屏蔽所有移位逻辑
if (load) begin
q <= data;
end
// 分支2：置数关闭、移位总开关打开，按amount选择移位类型与位数
else if(ena) begin
case (amount)
// 2'b00：逻辑左移1位
// 逻辑左移特点：低位空位补0，高位移出位直接丢弃
// 拼接结构：原低63位q[62:0]整体左移，最低位补1位0，总位宽64
2'b00 : q <= {q[62:0], 1'b0};
// 2'b01：逻辑左移8位
// 低位连续补8个0，高位丢弃移出的8bit，剩余低56位左移排布
2'b01 : q <= {q[55:0], 8'b0};
// 2'b10：算术右移1位（适配有符号数）
// 算术右移特点：高位空位填充最高符号位q[63]，低位移出位丢弃
// 拼接结构：复制2份符号位填充高位 + 原高62位q[62:1]右移排布，总位宽64
2'b10 : q <= {{2{q[63]}}, q[62:1]};
// 2'b11：算术右移8位
// 高位连续填充9份符号位q[63]，剩余q[62:8]共56位右移排布，总位宽64
2'b11 : q <= {{9{q[63]}}, q[62:8]};
// default兜底：规避综合工具报分支不全警告，异常编码保持原值
default: q <= q;
endcase
end
// 分支3：置数、移位均关闭，寄存器锁存当前数值，避免生成隐性锁存器
else begin
q <= q;
end
end
endmodule输出结果
5 位线性反馈移位寄存器
线性反馈移位寄存器（LFSR）本质是一种移位寄存器，内部搭配少量异或门，用于生成寄存器的下一状态。伽罗瓦型线性反馈移位寄存器（Galois LFSR） 是其中一种特定结构：带有抽头（tap）的比特位会与寄存器输出比特做异或运算，得到该位置的下一个数值；无抽头的比特位仅单纯移位。
若抽头位置经过严谨选取，该 LFSR 可构成最长序列 LFSR（maximum-length LFSR）。n 位最长序列 LFSR 在状态重复前，会遍历 2n−12^n-12n−1 种不同状态（全零状态永远不会出现）。

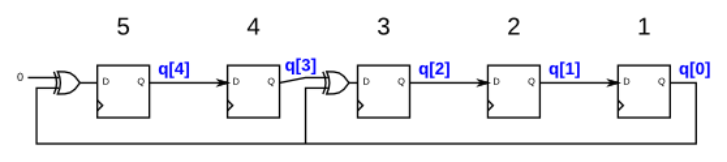

下图为5 位最长序列伽罗瓦 LFSR，抽头设置在第 5 位、第 3 位（抽头位序号常规从 1 开始计数）。为结构统一，图中将异或门画在第 5 位位置，其中一路异或输入恒为 0。
搭建该线性反馈移位寄存器（LFSR）。复位信号需将线性反馈移位寄存器复位至数值1。
参考答案
java
//=============================================================
// 模块功能：5位Galois(伽罗瓦)型线性反馈移位寄存器LFSR
// 复位规则：高电平同步复位，初始状态固定 5'h01(二进制00001)
// 反馈抽头规则：反馈取自最低位q_reg[0]，仅bit2做异或运算，其余位串行移位传递
// 位编号映射：内部q_reg[4]~q_reg[0] 对应题目bit5~bit1
// 时序类型：纯同步时序，仅时钟上升沿刷新寄存器状态
//=============================================================
module top_module(
input clk, // 系统同步时钟，所有寄存器仅在时钟上升沿更新状态
input reset, // 高电平有效同步复位，复位后寄存器强制初始值5'h1(00001)
output [4:0] q // 5位LFSR寄存器最终对外并行输出端口
);
// 内部状态寄存器：保存LFSR每一拍的5位移位状态
// q_reg[4] → 最高位(题目bit5)；q_reg[0] → 最低位(题目bit1)
reg [4:0] q_reg;
//=============================================================
// 同步时序逻辑块
// 敏感列表仅posedge clk：标准同步复位写法，无异步毛刺风险
// 优先级：同步复位 > 正常移位反馈逻辑
//=============================================================
always @(posedge clk) begin
// 同步复位分支：复位信号拉高，无视移位逻辑，强制载入初始值
if (reset) begin
q_reg <= 5'h1; // 初始二进制：00001，避免全0静止死锁（LFSR全0无法自迭代）
end
// 复位撤销，执行Galois LFSR移位+反馈迭代
else begin
// q_reg[4](bit5)：反馈源为最低位q_reg[0]，异或常数0不改变数值，等价直接传递q_reg[0]
q_reg[4] <= q_reg[0] ^ 1'b0;
// q_reg[3](bit4)：普通移位位，无反馈抽头，直接继承上一拍最高位q_reg[4]
q_reg[3] <= q_reg[4];
// q_reg[2](bit3)：唯一抽头位，本位原值q_reg[3] 异或全局反馈源q_reg[0]生成新值
q_reg[2] <= q_reg[3] ^ q_reg[0];
// q_reg[1](bit2)：普通移位位，继承上一拍q_reg[2]
q_reg[1] <= q_reg[2];
// q_reg[0](bit1)：普通移位位，继承上一拍q_reg[1]，完成整级右移链式传递
q_reg[0] <= q_reg[1];
end
end
// 组合逻辑连续赋值：内部寄存器状态直接输出到顶层端口q
assign q = q_reg;

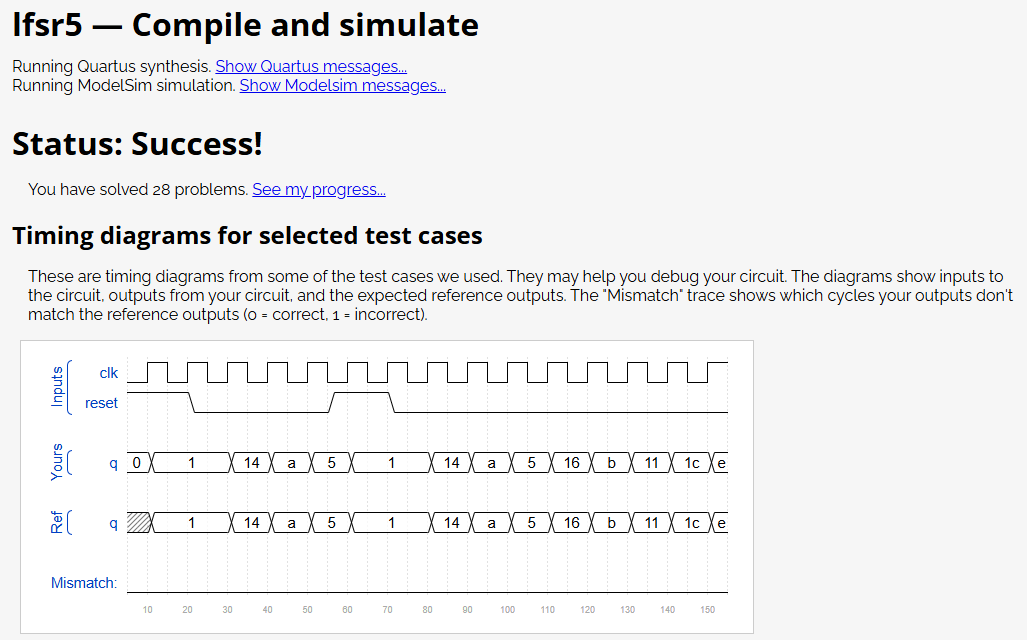

endmodule输出结果
3 位线性反馈移位寄存器
摘自2015年期中试卷第5题。另见本题第一部分：mt2015_muxdff

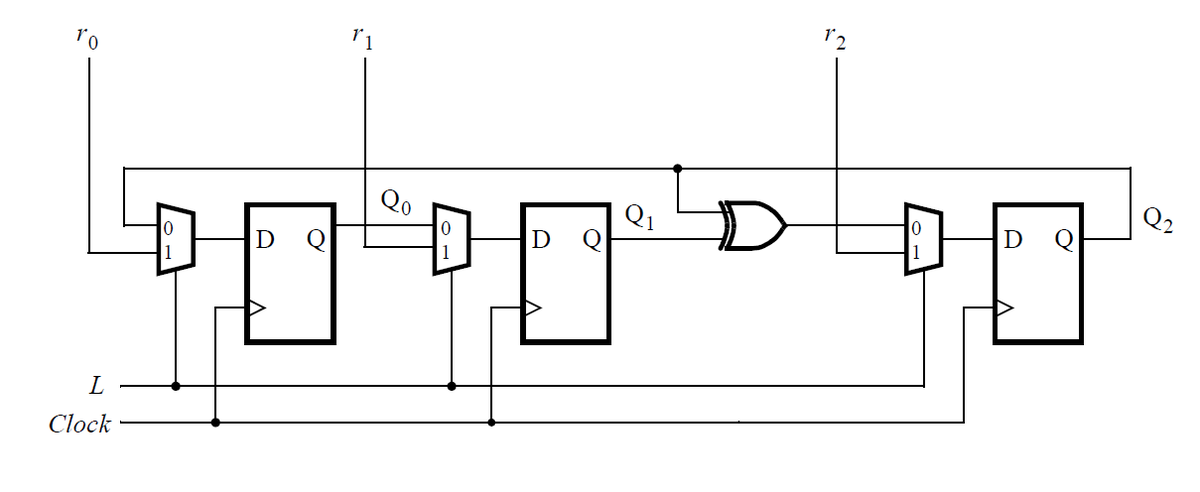

编写该时序电路的Verilog代码（允许使用子模块，但顶层模块必须命名为top_module）。假设你将在DE1-SoC开发板上实现该电路：将R输入端连接至拨码开关SW，时钟信号接入按键KEY0，控制信号L接入按键KEY1，输出信号Q连接至红色LED灯LEDR。
参考答案
java
//=============================================================
// 顶层模块：3路带多路选择输入的D触发器阵列
// 功能模式：
// 1. KEY[1]=1（并行载入模式）：直接把拨码开关SW[2:0]写入3级触发器，LED同步显示SW数值
// 2. KEY[1]=0（串行移位反馈模式）：触发器链式移位，最高位引入q1^q2线性反馈运算
// 硬件对应：SW拨码输入、KEY按键控制模式/时钟、LEDR状态输出
//=============================================================
module top_module (
input [2:0] SW, // 3位拨码开关：并行载入原始输入数据R[2:0]
input [1:0] KEY, // KEY[1]=模式控制L(1载入/0移位)；KEY[0]=全局同步时钟clk
output [2:0] LEDR // 3位LED输出：实时展示触发器存储状态Q[2:0]
);
// 内部连线定义：各级D触发器的数据输入端口
wire d0,d1,d2;
// 内部连线定义：各级D触发器的寄存输出端口
wire q0,q1,q2;
// ========== 最低位触发器d0多路选择逻辑 ==========
// L=KEY[1]=1：并行载入SW[0]；L=0：串行环路接入最高位输出q2，形成循环移位链路
assign d0 = KEY[1] ? SW[0] : q2 ;
// ========== 中间位触发器d1多路选择逻辑 ==========
// L=1：并行载入SW[1]；L=0：接收低位触发器q0移位输出，完成逐级右移传递
assign d1 = KEY[1] ? SW[1] : q0 ;
// ========== 最高位触发器d2多路选择逻辑（带反馈抽头） ==========
// L=1：并行载入SW[2]；L=0：引入线性反馈q1^q2，实现LFSR类迭代运算
assign d2 = KEY[1] ? SW[2] : (q1 ^ q2) ;
// 例化3个上升沿触发D触发器，共用KEY[0]时钟节拍同步刷新
dff_d dff_d0(.clk(KEY[0]),.d(d0),.q(q0)); // 第0级（最低位）触发器
dff_d dff_d1(.clk(KEY[0]),.d(d1),.q(q1)); // 第1级（中间位）触发器
dff_d dff_d2(.clk(KEY[0]),.d(d2),.q(q2)); // 第2级（最高位）触发器
// 位拼接输出：高位在前{q2,q1,q0}，和SW位序保持一致，LED直观对应开关状态
assign LEDR = {q2,q1,q0};
endmodule
//=============================================================
// 基础子模块：标准上升沿D触发器
// 时序规则：仅时钟上升沿采样输入d、更新输出q；其余时刻保持原有寄存值
// 无复位/置位，结构极简，适配多级触发器级联场景
//=============================================================
module dff_d(
input clk, // 触发器同步时钟，上升沿触发更新
input d, // 待锁存的数据输入
output reg q// 寄存后的数据输出，reg型存储状态
);
always @(posedge clk) begin
// 时钟上升沿：采样当前d值，写入寄存器输出q
q <= d;
end
endmodule输出结果
32 位线性反馈移位寄存器

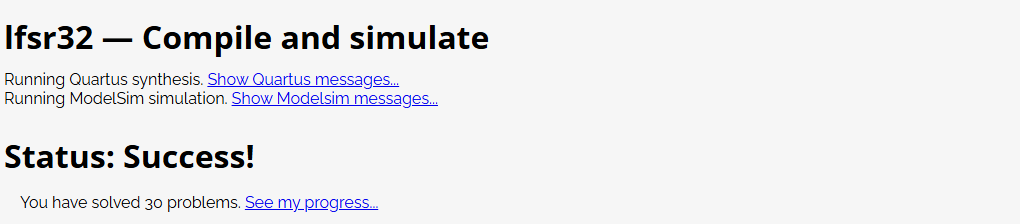

详见Lfsr5说明。构建一个32位伽罗瓦线性反馈移位寄存器，抽头位置位于第32、22、2、1比特位。
参考答案
java
//=============================================================
// 模块功能：32位Galois(伽罗瓦)结构线性反馈移位寄存器LFSR
// 复位规则：高电平同步复位，初始固定值 32'h00000001，规避全0死锁（全0状态无法迭代变化）
// 位编号映射：题目物理位bit1~bit32 ↔ 寄存器索引q_reg[0]~q_reg[31]
// 反馈基准：全局反馈信号统一取自最低位 q_reg[0]，在指定抽头位插入异或运算，其余位串行右移传递
// 时序特性：纯同步时序，仅时钟上升沿刷新状态，复位信号同步采样时钟节拍
//=============================================================
module top_module(
input clk, // 全局同步时钟，所有寄存器状态仅在时钟上升沿更新
input reset, // 高电平有效同步复位，复位后寄存器强制赋值32'h1
output [31:0] q // 32位LFSR内部状态并行对外输出
);
// 32位状态寄存器：存储LFSR每一拍迭代结果
// 索引对应：q_reg[31]=bit32、q_reg[21]=bit22、q_reg[1]=bit2、q_reg[0]=bit1
reg [31:0] q_reg;
//=============================================================
// 同步时序逻辑块
// 敏感列表仅posedge clk：标准同步复位写法，时序收敛性强、无异步复位毛刺隐患
// 执行优先级：同步复位 > 正常移位+反馈迭代逻辑
//=============================================================
always @(posedge clk) begin
// 复位触发：拉高时无视移位逻辑，载入初始值，全0状态会永久锁死所以禁用0初值
if (reset) begin
q_reg <= 32'h1;
end
// 复位撤销，执行Galois分段移位+抽头异或反馈
else begin
// 最高位bit32(q_reg[31])：接收全局反馈q_reg[0]，异或0不改变数值，为格式冗余写法可简化
q_reg[31] <= q_reg[0] ^ 1'b0;
// bit31~bit23（q_reg[30:22]）：无抽头连续区间，整体右移，直接拷贝左侧高位上一拍数值
q_reg[30:22] <= q_reg[31:23];
// bit22(q_reg[21])：首个抽头位，本位常规移位输入 q_reg[22] 与全局反馈q_reg[0]异或更新
q_reg[21] <= q_reg[22] ^ q_reg[0];
// bit21~bit3（q_reg[20:2]）：中间无抽头区间，整体右移拷贝左侧高位原值
q_reg[20:2] <= q_reg[21:3];
// bit2(q_reg[1])：第二个抽头位，常规移位输入 q_reg[2] 异或全局反馈q_reg[0]更新
q_reg[1] <= q_reg[2] ^ q_reg[0];
// bit1(q_reg[0])：最低位抽头位，常规移位输入 q_reg[1] 异或全局反馈q_reg[0]更新
q_reg[0] <= q_reg[1] ^ q_reg[0];
end
end
// 连续赋值：内部寄存器状态直通输出端口，实时对外展示LFSR当前值
assign q = q_reg;
endmodule输出结果
移位寄存器 -1

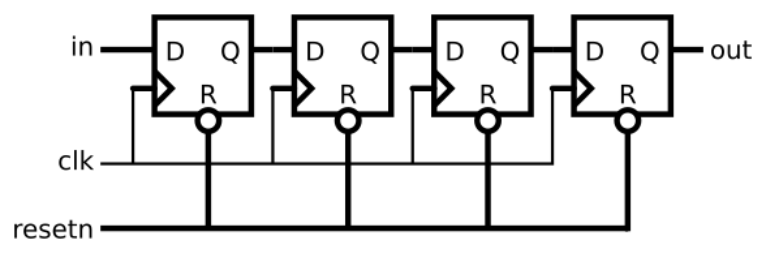

搭建下述电路：
参考答案
java
/*
=====================================================================
顶层模块：4级串联D触发器 · 串行输入串行输出(SISO)移位寄存器
设计原理：4个带同步复位的D触发器首尾级联，单比特数据逐时钟向后传递
延迟特性：输入信号in经过4个完整时钟周期，从out端口输出，固定延迟4拍
复位方案：全局低电平同步复位resetn，仅时钟上升沿采样生效，复位全链路清零
适用场景：串行数据延时、比特流缓存、基础时序链路搭建
数据流路径：in → 第1级(q0) → 第2级(q1) → 第3级(q2) → 第4级(out)
=====================================================================
*/
module top_module (
input clk, // 全局同步时钟：全链路唯一时钟源，所有触发器统一在上升沿采样刷新数据
input resetn, // 低电平有效同步复位：仅时钟上升沿判定生效；拉低时4级触发器全部强制输出0
input in, // 单比特串行数据入口：待移位的原始比特信号，送入第1级触发器
output out // 单比特串行数据出口：第4级触发器输出，相对输入固定延迟4个时钟周期
);
// 内部连线定义：承接前3级触发器输出结果，作为后一级触发器的数据输入端口
// q0：第1级输出（延迟1拍）；q1：第2级输出（延迟2拍）；q2：第3级输出（延迟3拍）
wire q0,q1,q2;
//----------------------------------------------------------------
// 例化第1级D触发器：整条移位链路第一级，实现1时钟周期基础延迟
// 输入：外部原始串行信号in；输出q0传递给下一级触发器
//----------------------------------------------------------------
dff_d dff_d0(
.clk(clk),
.resetn(resetn),
.in(in),
.out(q0)
);
//----------------------------------------------------------------
// 例化第2级D触发器：接收前级q0，累计延迟2拍，输出q1向后传递
//----------------------------------------------------------------
dff_d dff_d1(
.clk(clk),
.resetn(resetn),
.in(q0),
.out(q1)
);
//----------------------------------------------------------------
// 例化第3级D触发器：接收前级q1，累计延迟3拍，输出q2向后传递
//----------------------------------------------------------------
dff_d dff_d2(
.clk(clk),
.resetn(resetn),
.in(q1),
.out(q2)
);
//----------------------------------------------------------------
// 例化第4级D触发器：链路最后一级，接收前级q2，累计延迟4拍直接对外输出out
//----------------------------------------------------------------
dff_d dff_d3(
.clk(clk),
.resetn(resetn),
.in(q2),
.out(out)
);
endmodule
/*
=====================================================================
子模块：带低电平同步复位的上升沿D触发器（通用可复用基础单元）
核心时序规则：
1. 敏感列表仅保留posedge clk → 标准同步复位写法，复位信号不触发边沿，过滤高频毛刺误触发
2. resetn=0（复位有效）：时钟上升沿强制输出清零，复位优先级高于正常数据寄存
3. resetn=1（正常工作）：时钟上升沿采样输入in，更新输出out向后级传递
赋值规范：时序逻辑使用非阻塞赋值<=，规避多级级联仿真与综合结果不一致问题
=====================================================================
*/
module dff_d(
input clk, // 触发器本地同步时钟，上升沿触发数据采样、状态刷新
input resetn, // 低电平同步复位控制信号：仅时钟上升沿判断是否执行清零操作
input in, // D端串行数据输入：本级触发器待锁存的单比特数据
output reg out // Q端寄存输出：reg型变量存储触发器时序状态，对外输出本级结果
);
always @(posedge clk) begin
// 同步复位分支：时钟上升沿到来且复位拉低，强制清空本级输出，阻断移位传递
if(~resetn) begin
out <= 1'b0;
end
// 正常移位分支：复位释放，时钟沿采样输入in，锁存结果输出给后一级触发器
else begin
out <= in;
end
end
endmodule输出结果
移位寄存器 -2

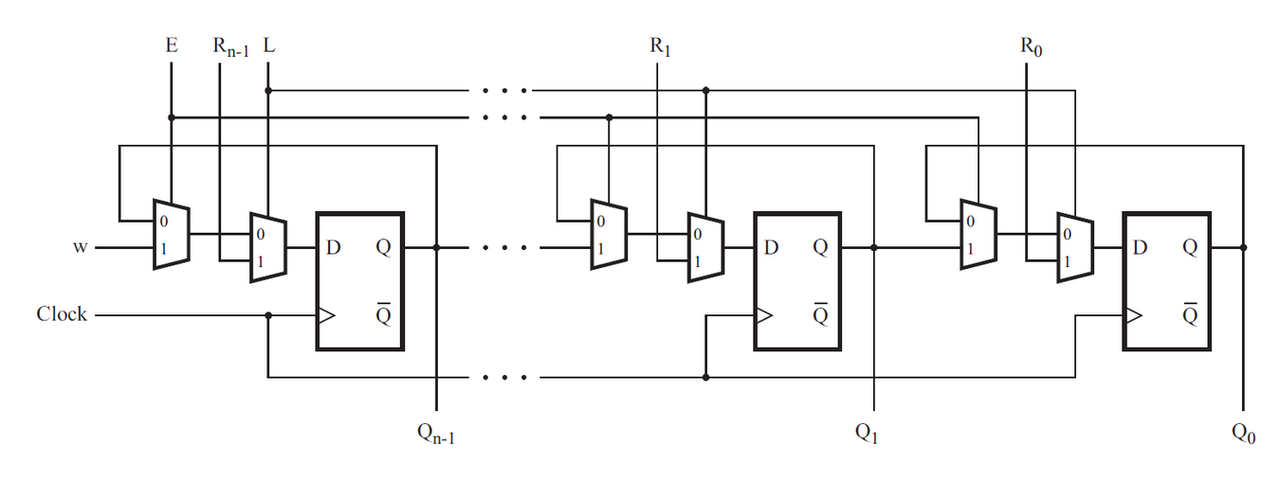

请参考下方所示的n位移位寄存器电路：
编写移位寄存器的顶层Verilog模块（模块名设为top_module），设定参数n = 4。在该顶层模块中例化4个MUXDFF子电路模块。假定此电路将在DE2开发板上实现。
• 将R输入端口连接至拨码开关SW，
• 时钟clk连接按键KEY0，
• 使能端E连接按键KEY1，
• 置数控制端L连接按键KEY2，
• 输入信号w连接按键KEY3。
• 输出信号连接红色LED灯LEDR3:0。
（复用2014年试卷第四题a小问中你编写的MUXDFF模块。）
参考答案
java
//=============================================================
// 模块名称：top_module
// 模块功能：4位多功能右移移位寄存器，支持并行加载、串行右移、数值保持三种工作模式
// 信号说明：
// SW[3:0] 4位拨码开关，提供并行加载的原始数据 R[3]~R[0]
// KEY[0] 全局同步时钟clk，所有触发器仅在时钟上升沿更新状态
// KEY[1] 移位使能信号E：E=1开启串行移位；E=0寄存器保持当前数值不变
// KEY[2] 并行加载控制信号L：全局最高优先级，L=1强制加载SW并行数据，屏蔽移位逻辑
// KEY[3] 串行输入端w，移位模式下从最高位灌入外部串行比特
// LEDR[3:0] 寄存器状态输出，位序 {q3,q2,q1,q0}，q3为最高位、q0为最低位
// 移位方向：高位向低位逐级右移，数据流 KEY[3]→q3→q2→q1→q0
//=============================================================
module top_module (
input [3:0] SW,
input [3:0] KEY,
output [3:0] LEDR
);
// 内部连线：存储4级MUXDFF触发器各自的寄存输出
// q3：最高位触发器输出；q0：最低位触发器输出
wire q0,q1,q2,q3;
//------------------------------
// 例化第0级（最低位）触发器MUXDFF0
// 移位输入w接相邻高位q1，接收上一级右移传来的数据
// R接SW[0]，并行加载时读取最低位拨码值
//------------------------------
MUXDFF MUXDFF0(
.clk(KEY[0]),
.E(KEY[1]),
.L(KEY[2]),
.w(q1),
.Q(q0),
.R(SW[0])
);
//------------------------------
// 例化第1级（次低位）触发器MUXDFF1
// 移位输入w接相邻高位q2，接收上一级右移传来的数据
// R接SW[1]，并行加载时读取对应拨码值
//------------------------------
MUXDFF MUXDFF1(
.clk(KEY[0]),
.E(KEY[1]),
.L(KEY[2]),
.w(q2),
.Q(q1),
.R(SW[1])
);
//------------------------------
// 例化第2级（次高位）触发器MUXDFF2
// 移位输入w接相邻高位q3，接收上一级右移传来的数据
// R接SW[2]，并行加载时读取对应拨码值
//------------------------------
MUXDFF MUXDFF2(
.clk(KEY[0]),
.E(KEY[1]),
.L(KEY[2]),
.w(q3),
.Q(q2),
.R(SW[2])
);
//------------------------------
// 例化第3级（最高位）触发器MUXDFF3
// 移位输入w接外部串行输入KEY[3]，是整条移位链路的数据入口
// R接SW[3]，并行加载时读取最高位拨码值
//------------------------------
MUXDFF MUXDFF3(
.clk(KEY[0]),
.E(KEY[1]),
.L(KEY[2]),
.w(KEY[3]),
.Q(q3),
.R(SW[3])
);
// 组合逻辑连续赋值：按高低位顺序拼接4路触发器输出，驱动LED直观显示状态
assign LEDR = {q3,q2,q1,q0};
endmodule
//=============================================================
// 模块名称：MUXDFF
// 模块功能：内置两级2选1多路选择器的多功能D触发器，单比特通用复用单元
// 控制优先级（从高到低）：并行加载L > 移位使能E > 保持原值
// 通路逻辑分层：
// 第一级MUX：依据E选择「移位输入w」或「保持旧值Q」
// 第二级MUX：依据最高优先级L选择「并行数据R」或第一级MUX输出结果
// 时序规则：仅时钟上升沿锁存最终通路结果，全程同步时序，无异步控制毛刺
//=============================================================
module MUXDFF (
input clk, // 同步时钟，上升沿触发寄存器采样更新
input w, // 串行移位通路：单比特移位输入
input R, // 并行加载通路：单比特并行预置输入
input E, // 移位使能：控制移位/保持基础模式切换
input L, // 并行加载开关：优先级最高，强制切入并行数据通路
output reg Q // 触发器寄存输出，reg型保存时序状态
);
// 中间连线：两级多路选择器的过渡信号
wire w1,w2;
// 第一级2选1多路选择器：实现移位/保持切换
// E=1：选择移位输入w，开启移位传递；E=0：锁存当前输出Q，数值保持不变
assign w1 = E ? w : Q;
// 第二级2选1多路选择器：叠加最高优先级并行加载控制
// L=1：无视E状态，强制选用并行数据R；L=0：沿用第一级MUX的输出w1
assign w2 = L ? R : w1;
// 同步时序逻辑块：敏感列表仅有时钟上升沿，标准同步寄存器建模写法
always @(posedge clk) begin
// 时钟上升沿，把两级MUX筛选后的最终值锁存到触发器输出Q
Q <= w2;
end
endmodule输出结果

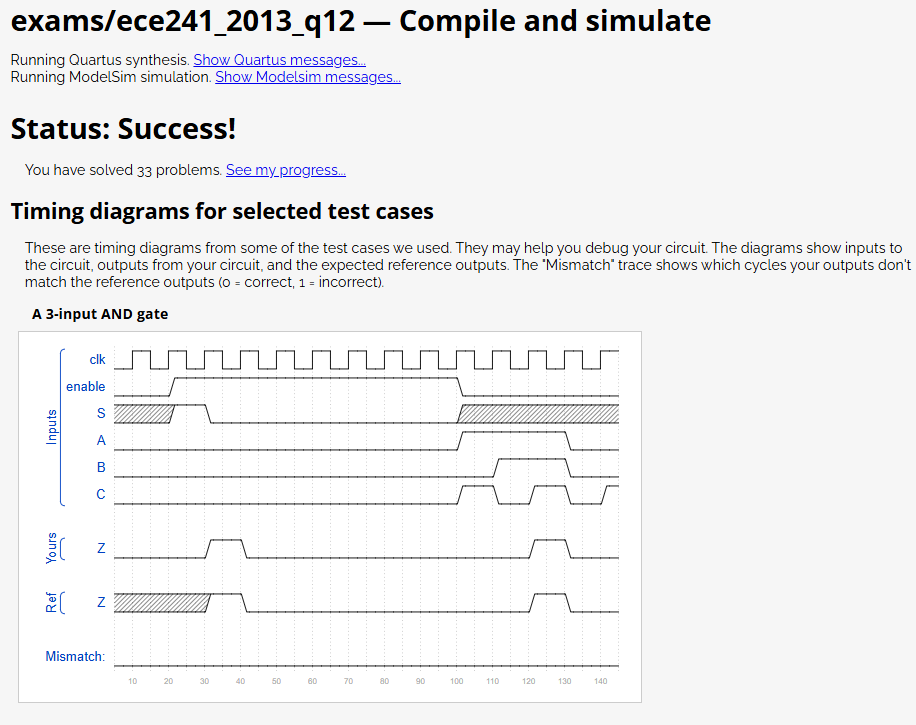

3 输入LUT
本题要求你设计一块 8×1 存储电路：写入存储单元依靠逐位移入比特实现，读取方式则和普通随机存取存储器（RAM）一样，采用随机寻址。之后再用该存储电路实现一个三输入逻辑函数。
第一步：搭建由 8 个 D 触发器构成的 8 位移位寄存器。触发器输出命名为Q0 ~ Q7。移位寄存器的数据输入端命名为S，该端口接入Q0的输入（移位时最高比特 MSB 先移入）。增设使能端控制电路是否执行移位操作。
第二步：扩展电路，新增 3 路输入A、B、C与 1 路输出Z。电路逻辑规则如下： 寻址输入ABC为000时，输出Z = Q0；ABC为001时，输出Z = Q1； 以此类推（ABC 对应十进制 0~7，分别选择 Q 0~Q 7 输出到 Z）。
你的电路仅能包含：8 位移位寄存器、多路选择器（MUX）。 补充说明：该电路本质是三输入查找表（LUT）。
行为级建模参考答案
java
/*
=====================================================================
模块功能：8位左移移位寄存器 + 3位地址8选1查表输出(LUT)组合电路
移位规则：使能有效时整体左移，新串行比特S写入最低位q[0]，旧数据向高位递进
寻址规则：3位输入{A,B,C}直接作为索引，读取q对应位输出Z
工作模式：enable=1左移更新；enable=0寄存器保持原有数值不变
位序定义：q[7]最高位(MSB)、q[0]最低位(LSB)，串行从低位移入、逐步推向高位
=====================================================================
*/
module top_module (
input clk, // 全局同步时钟：仅上升沿触发寄存器移位更新
input enable, // 移位使能(高有效)：1=执行左移；0=寄存器锁存、保持数据不变
input S, // 串行单比特输入：移位时写入最低位q[0]
input A, B, C, // 3位寻址输入，拼接成索引 {A,B,C} 范围0~7，选中q其中1位
output reg Z // 查表输出：由多路组合逻辑读取寄存器指定位对外输出
);
// 8位移位寄存器存储阵列：q[7]最高位、q[0]最低位，保存串行移入的历史比特
reg [7:0] q;
//====================组合逻辑：8选1多路选择器查表输出====================
// 将独立3路地址信号A(高位)、B、C(低位)拼接成3位索引，直接选取q对应比特赋值Z
assign Z = q[ {A, B, C} ];
//====================时序逻辑：时钟上升沿控制左移操作====================
always @(posedge clk) begin
if (enable) begin
// 左移操作拆解：
// 1.原低7位 q[6:0] 整体上移一位，填充 q[7:1]
// 2.新串行输入S补充到最低位 q[0]
// 数据流：S→q0→q1→...→q7，最早移入的比特最终停在最高位q7
q <= {q[6:0], S};
end
// enable=0分支省略：时序块不赋值，寄存器默认保持上一拍状态，实现保持功能
end
endmodule结构级建模参考答案
java
/*
=====================================================================
顶层模块功能：8级串行移位存储阵列 + 3位地址8选1查表输出(LUT)
架构类型：结构级例化写法，复用单路muxdff基础单元逐级级联
移位流向：外部串行比特S → q0 → q1 → q2 → q3 → q4 → q5 → q6 → q7
控制规则：enable高电平开启逐拍移位；低电平所有单元锁存当前数值保持不变
寻址规则：3位地址{A,B,C}译码选中8路寄存器其中1路，组合逻辑实时输出Z
适用场景：串行比特流缓存、循环移位存储、多路随机查表读取
=====================================================================
*/
module top_module (
input clk, // 全局同步时钟，所有muxdff单元统一在时钟上升沿刷新寄存状态
input enable, // 全局移位使能（高电平有效）：1=逐级移位；0=全部寄存器保持原值
input S, // 串行输入比特，送入移位链路第0级作为初始输入
input A, B, C, // 3位独立寻址信号，拼接为3bit索引，取值范围000~111对应q0~q7
output reg Z // 查表最终输出，组合逻辑随地址实时切换选中寄存器电平
);
// 内部连线：8级独立触发器输出节点，q0链路最低位、q7链路最高位
wire q0, q1, q2, q3, q4, q5, q6, q7;
// ====================== 8级移位寄存器（结构级逐单元例化） ======================
// 基础单元muxdff内置2选1MUX+D触发器，en控制移位/保持两种模式切换
// unit0：链路第1级，接收外部串行输入S，输出q0
muxdff unit0(.clk(clk), .shift_in(S), .en(enable), .q_out(q0));
// unit1：链路第2级，接收前级q0，输出q1
muxdff unit1(.clk(clk), .shift_in(q0), .en(enable), .q_out(q1));
// unit2：链路第3级，接收前级q1，输出q2
muxdff unit2(.clk(clk), .shift_in(q1), .en(enable), .q_out(q2));
// unit3：链路第4级，接收前级q2，输出q3
muxdff unit3(.clk(clk), .shift_in(q2), .en(enable), .q_out(q3));
// unit4：链路第5级，接收前级q3，输出q4
muxdff unit4(.clk(clk), .shift_in(q3), .en(enable), .q_out(q4));
// unit5：链路第6级，接收前级q4，输出q5
muxdff unit5(.clk(clk), .shift_in(q4), .en(enable), .q_out(q5));
// unit6：链路第7级，接收前级q5，输出q6
muxdff unit6(.clk(clk), .shift_in(q5), .en(enable), .q_out(q6));
// unit7：链路末级，接收前级q6，输出q7，最早输入的比特最终移动至此
muxdff unit7(.clk(clk), .shift_in(q6), .en(enable), .q_out(q7));
// ====================== 8选1多路选择器：组合逻辑随机寻址读取 ======================
always @(*) begin // *敏感列表：地址任意一路变化立刻更新输出，纯组合逻辑无延迟
case ({A,B,C}) // A为索引高位、C为索引低位，3bit完整覆盖8个寄存器
3'b000: Z = q0;
3'b001: Z = q1;
3'b010: Z = q2;
3'b011: Z = q3;
3'b100: Z = q4;
3'b101: Z = q5;
3'b110: Z = q6;
3'b111: Z = q7;
default: Z = q0; // 语法兜底分支，3位地址无越界场景，该分支实际不会触发
endcase
end
endmodule
/*
=====================================================================
基础复用单元muxdff：内置2选1多路器+上升沿D触发器
双模式逻辑：
1.en=1：选移位输入shift_in，跟随前级数据正常移位传递
2.en=0：选自身输出q_out回灌输入端，触发器锁存数值、停止移位
时序规则：仅时钟上升沿采样d_in更新输出，全同步设计抗干扰强
=====================================================================
*/
module muxdff(
input clk,
input shift_in, // 移位通路输入：外部串行S/上一级触发器输出
input en, // 移位使能控制信号，全局统一电平
output reg q_out // 本级触发器寄存输出，向后级传递或自环保持
);
wire d_in; // D触发器端口输入，由多路选择器二选一得到
// 2选1多路选择器组合逻辑：切换移位通路/自环保持通路
assign d_in = en ? shift_in : q_out;
// 标准同步D触发器时序逻辑
always @(posedge clk) begin
q_out <= d_in; // 时钟上升沿锁存多路器输出，更新本级状态
end
endmodule输出结果
