CODESYS 实时控制 + RK182X 大模型算力扩展｜RK3576 工业边缘控制器设计

标签：#RK3576 #RK182X #CODESYS #软 PLC #工业边缘控制器 #边缘大模型 #EtherCAT #PCIe 异构 #工业 AI 阅读场景：工控嵌入式工程师、设备厂商算法 / 控制工程师、边缘控制器方案架构师

摘要

工业边缘控制器正在从传统逻辑控制，升级为实时运动控制 + 本地大模型智能分析 一体化单元。传统单芯片方案，CPU 跑 CODESYS 软 PLC 的同时，NPU 承载大模型推理，极易抢占实时任务资源，造成 EtherCAT 总线抖动，威胁设备安全；而 X86 工控机方案功耗高、体积大，不适合嵌入式设备内置。本文介绍基于 RK3576 + CODESYS 作为实时控制底座，通过 PCIe 外接 RK182X 算力卡实现独立大模型算力扩展的工业边缘控制器方案。控制域与大模型推理域硬件隔离，RK3576 专注 IEC61131-3 标准 PLC、EtherCAT 多轴运动与设备安全联锁；RK182X 独立承载工业大模型、视觉检测、故障诊断推理任务。在保证微秒级控制抖动的前提下，让边缘控制器具备本地大模型能力，适合智能产线、半导体设备、高端自动化装备落地。

关键词 ：RK3576；RK182X；CODESYS；工业边缘控制器；边缘大模型；PCIe 异构；EtherCAT；软 PLC

一、背景：工业边缘控制器的新矛盾

传统边缘控制器只做两件事：IO 采集、运动 / 逻辑控制。现在工业客户对边缘控制器提出更高要求：本地 AI 分析、自然语言运维、工艺参数智能调优、设备故障根因分析，这些场景都需要部署大模型。

但这里存在一个很难调和的矛盾：

CODESYS 实时控制任务不可打扰：EtherCAT 多轴同步、精密载台运动、安全联锁，对任务抖动极其敏感，一旦 CPU / 内存带宽被大模型推理抢占，会出现同步偏差、定位漂移，严重时触发设备误动作。
工业大模型推理算力开销巨大：7B 甚至更大参数模型，加上图像多模态输入，算力、内存带宽占用高。如果放在主控 SoC 内置 NPU 上运行，必然和 PLC 实时任务争抢资源。

行业现有方案的短板：

单 SoC（RK3576 自带 NPU）：大模型推理时，实时任务抖动恶化，不适合高精密设备；
X86 工控机 + GPU：算力足够，但功耗、体积、成本偏高，难以嵌入狭小设备机柜；
传统硬件 PLC + 独立 AI 盒子：两套硬件，跨设备通信延迟高，系统集成复杂，运维成本高。

为此，我们设计RK3576+CODESYS + PCIe RK182X 独立大模型算力扩展 的异构边缘控制器架构，把实时控制和大模型推理分到两颗芯片，硬件层面实现算力隔离。

二、整体架构设计

核心思想：RK3576 = 工业实时控制底座；RK182X = 独立大模型与多模态 AI 算力扩展单元；PCIe 作为板内高速通道完成数据交互。控制域最高优先级保障，大模型业务作为独立算力域，无论大模型推理负载高低，都不会干扰 CODESYS 实时任务。

2.1 硬件架构

主控单元：RK3576 工业边缘主控

RK3576 运行 RT-Linux，作为边缘控制器的控制核心：

工业级宽温，支持 PREEMPT_RT 实时补丁；
运行 CODESYS 软 PLC，遵循 IEC61131-3 标准，EtherCAT 主站，多轴运动控制、数字 IO、安全联锁；
外设：千兆 EtherCAT 网口、CAN-FD、RS485、MIPI 相机接口、PCIe 接口；
资源分配策略：CPU 核心隔离，单独 1~2 核独占给 CODESYS 实时任务，其余核心运行 Linux 用户态服务（相机采集、PCIe 驱动、HMI、日志）；
不承担任何大模型 / 重型 AI 推理任务。

算力扩展单元：RK182X PCIe AI 加速卡

RK182X 通过 PCIe 直连 RK3576，作为独立算力扩展模块，专门承载重型 AI 任务：

INT8 峰值算力 20TOPS，搭配高带宽片上内存，适合 7B 及以下工业轻量化大模型部署；
支持多模态：文本大模型 + 图像视觉推理并发；
独立算力、独立内存，推理过程不占用 RK3576 的 CPU、内存带宽；
图像、传感器时序数据通过 PCIe DMA 高速传输到大模型，推理结果回传给 RK3576。

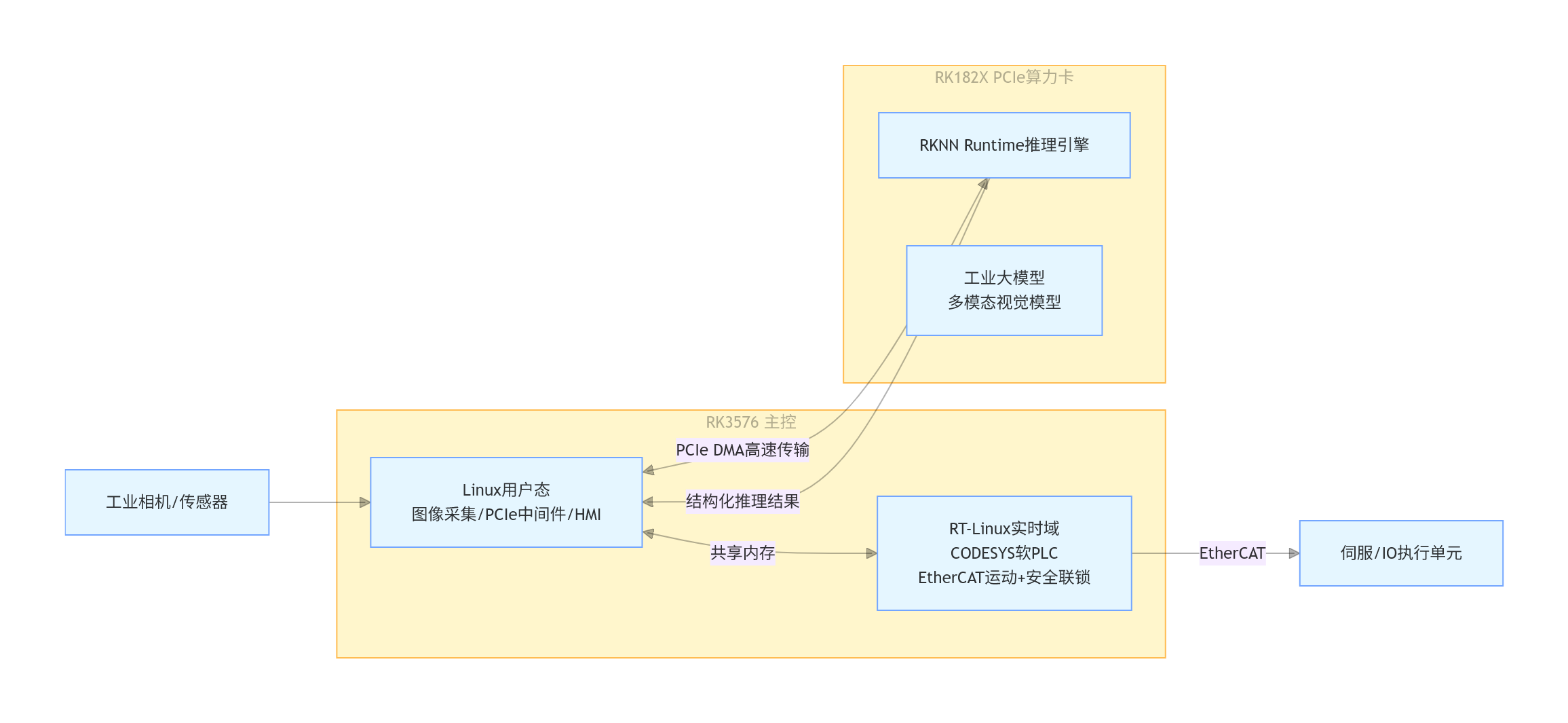

数据流：传感器 / 工业相机 → RK3576 采集 → PCIe 高速通道送入 RK182X → RK182X 运行工业大模型 / 视觉模型，完成故障分析、工艺研判、缺陷识别 → 结构化结果（告警、工艺参数补偿值、文本指令）PCIe 回传给 RK3576 → CODESYS PLC 读取结果，执行运动调整、报警、联锁动作。

2.2 软件分层架构

① 实时域（RT-Linux + CODESYS）

IEC61131-3 程序：ST、梯形图、功能块；
EtherCAT 多轴插补、电子凸轮、点位跟随；
安全逻辑、急停、IO 联锁，最高实时优先级；
对外提供标准化变量接口，接收 RK182X 下发的结构化推理结果 （只传判定结论、数值，原始大模型推理过程不进实时域）。

重要工程原则：原始大模型文本、图像特征，绝对不送入 CODESYS 实时任务；仅把最终的布尔信号、数值、状态字交给 PLC。

② RK3576 用户态非实时域

相机采集、PCIe 通信中间件、HMI 界面、本地数据库、日志上传、消息队列。负责把原始图像 / 传感器数据打包传给 RK182X，接收推理结果，做数据格式转换，和 CODESYS 共享内存交互。所有业务都是非实时，就算卡顿，也不会影响 PLC。

③ RK182X AI 推理域

RKNN Runtime 作为推理底座：

轻量化工业大模型：设备故障诊断、工艺问答、参数推荐、运维语义交互；
多模态模型：视觉缺陷检测 + 文本大模型联合推理；
任务调度：多模型分时调度，控制内存峰值；
输出结构化 JSON / 二进制结果，通过 PCIe 回传给 RK3576。

三、方案核心优势

3.1 实时控制确定性不受大模型负载影响

这是本方案最大亮点。大模型推理是算力密集型任务，当 RK182X 满载跑 7B 大模型时，RK3576 上 CODESYS 的 EtherCAT 周期抖动依然稳定＜20μs，满足半导体、精密自动化等高要求场景。算力物理隔离，从根源消除大模型抢占实时任务的风险。

3.2 算力模块化扩展，控制器硬件复用

基础款边缘控制器只用 RK3576，只做 PLC 控制；需要增加本地大模型、多模态 AI 能力时，直接插入 RK182X PCIe 算力卡。主控板、CODESYS 控制程序基本不用改动。产品硬件平台统一，高低配版本快速切换，降低 BOM 和研发维护成本。

3.3 板内 PCIe 高速交互，延迟远高于外部 AI 盒子

相比传统 "边缘 PLC + 外接 AI 算力盒" 通过以太网通信的方案，PCIe 板内 DMA 传输，大数据图像、时序数据传输延迟大幅降低，更容易实现大模型分析结果参与工艺闭环调整。

3.4 工业原生安全设计，区分智能域与安全控制域

遵循工业安全设计思路：大模型输出属于非可信智能决策，CODESYS PLC 内必须增加校验、限幅、超时保护逻辑。大模型给出的工艺推荐参数，PLC 不会直接执行，需要做上下限校验、状态判断后才参与控制，防止大模型幻觉引发设备风险。

3.5 低功耗嵌入式形态，适配设备内置

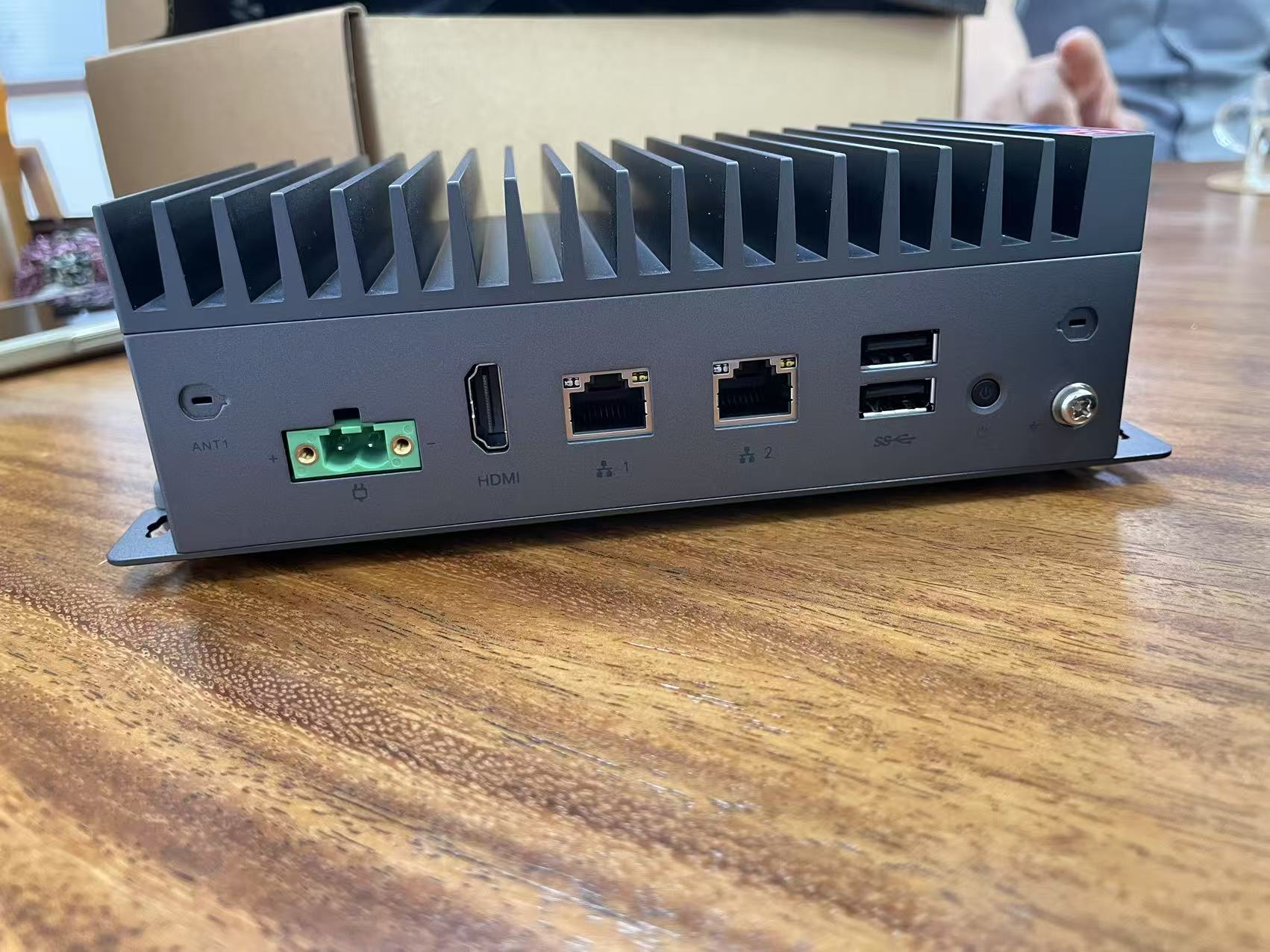

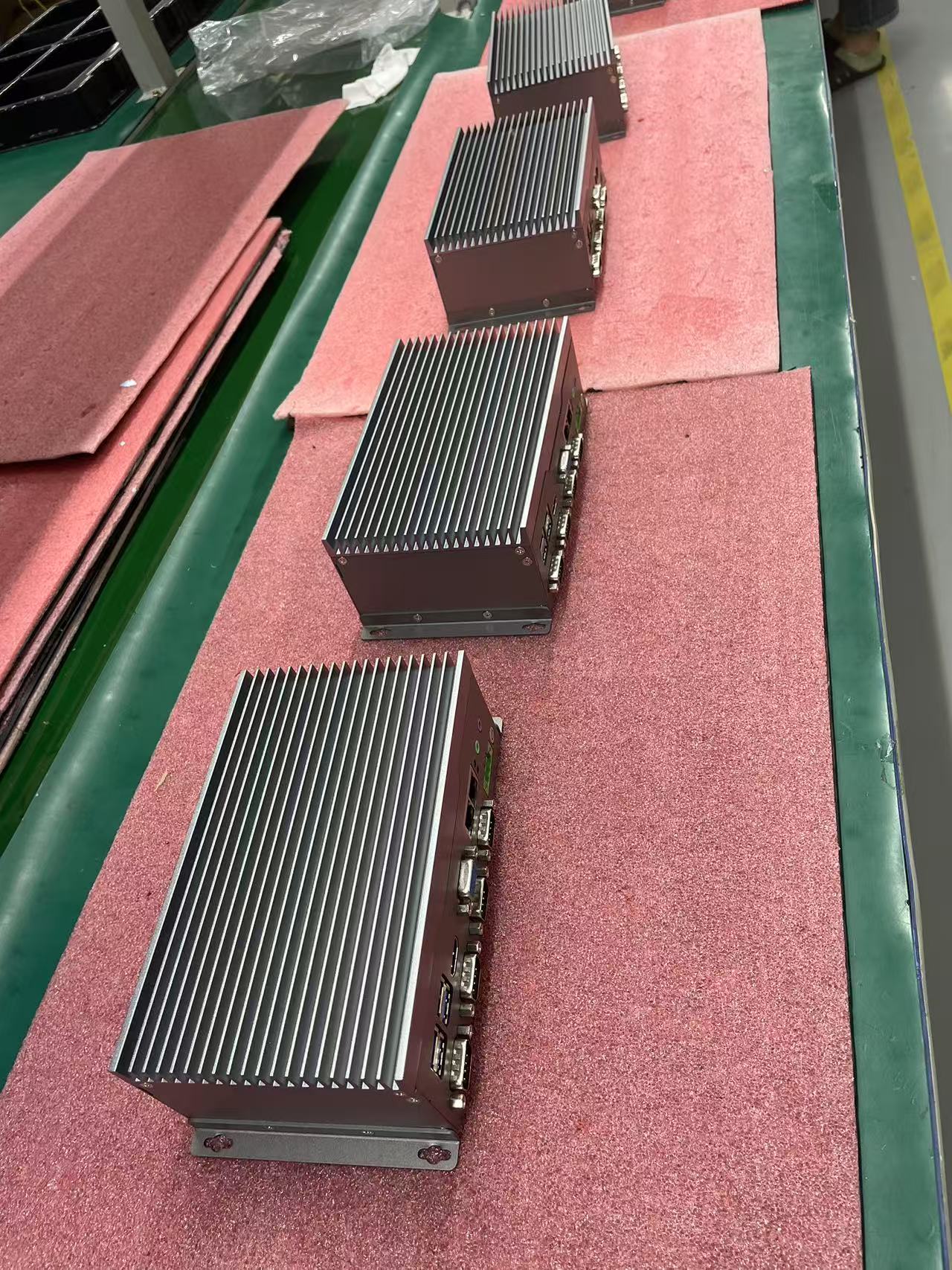

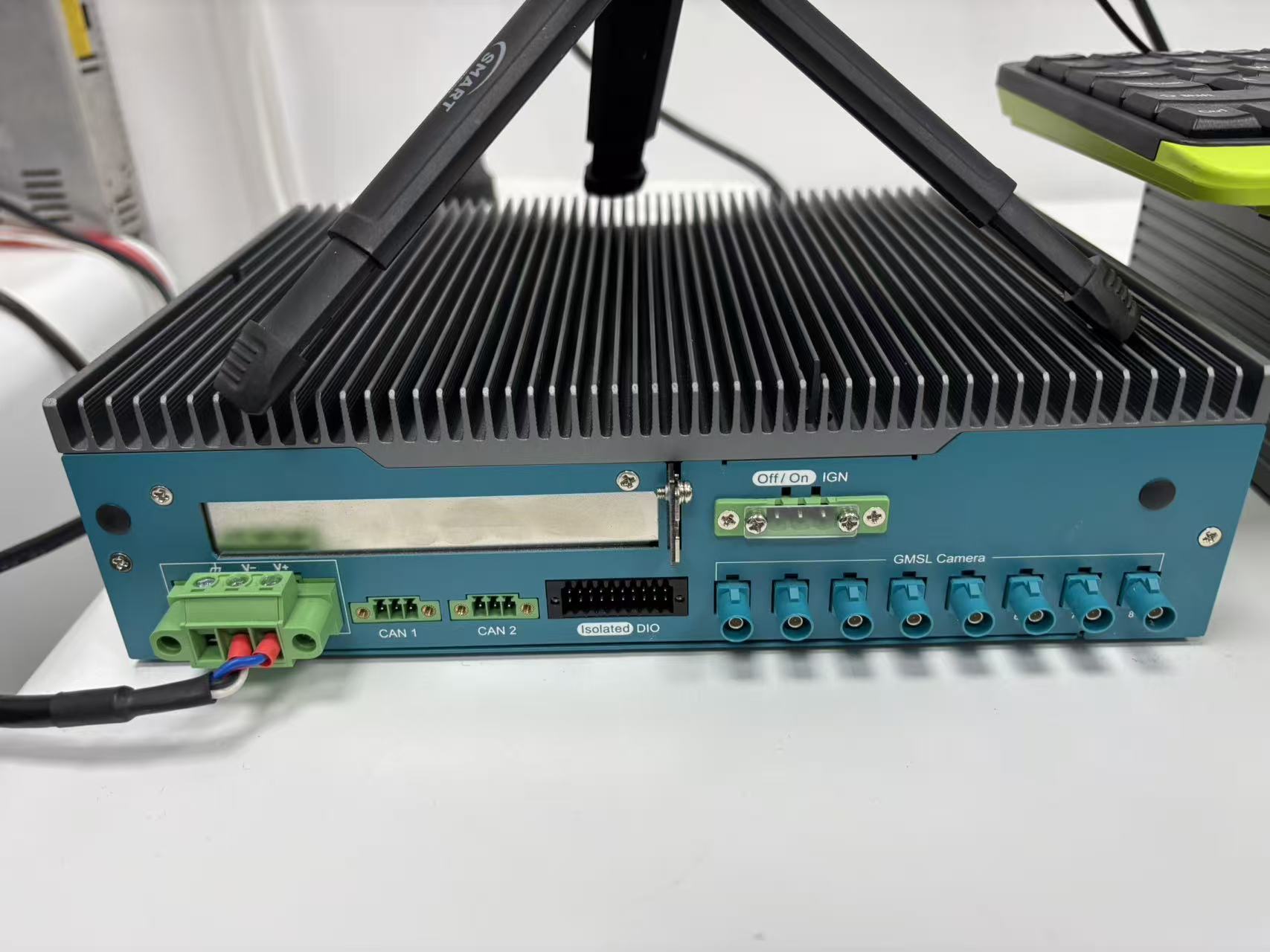

整套方案可以做成 SOM 载板 + PCIe 算力卡的紧凑结构，无风扇设计，功耗远低于 X86+GPU 方案，方便集成到设备控制柜内部。

四、不同方案横向对比

|-----------------------|-------------|----------------|----------|--------------|-----------------------|
| 方案 | 实时确定性 | 大模型能力 | 体积功耗 | 扩展能力 | 适用场景 |
| RK3576+CODESYS+RK182X | 优秀，抖动＜20μs | 支持 7B 级本地工业大模型 | 小，低功耗 | 模块化，可按需加装算力卡 | 精密自动化、半导体设备、智能产线边缘控制器 |
| 单 RK3576 内置 NPU 跑大模型 | 差，大模型负载抖动明显 | 轻量小模型 | 最小 | 不可扩展 | 普通非精密产线，无严苛实时要求 |
| 传统硬件 PLC + 独立 AI 盒子 | 优秀 | 大模型能力强 | 体积大，两套硬件 | 独立扩展，通信延迟高 | 改造项目，不适合设备原生集成 |
| X86 工控机 + GPU | 良好 | 大模型能力最强 | 体积大、功耗高 | 强 | 实验室、大型机柜，对功耗体积无限制场景 |

五、工程落地关键要点

5.1 RK3576 RT-Linux 实时内核调优

内核开启 PREEMPT_RT 完全抢占补丁；
CPU core 隔离：CODESYS 进程绑定独占核心，屏蔽中断与后台任务；
关闭不必要系统服务、串口日志、屏幕刷新，减少中断干扰；
CODESYS 进程 mlock 锁定内存，禁止内存交换。

5.2 PCIe 通信中间件设计

两类数据流分开：

大数据流：图像、波形原始数据，使用 PCIe DMA 传输；
控制消息流：指令、推理结果、状态信号，轻量消息队列。优先级：安全联锁信号 > 工艺推理结果 > 原始图像数据。

5.3 CODESYS 与大模型交互安全规范

CODESYS 只接收校验后的数值、状态信号，不解析大模型原始文本；
设置超时机制：RK182X 大模型推理超时，PLC 保持原有工艺参数，不自动变更；
参数限幅保护：大模型推荐的工艺参数，在 PLC 中设置上下限，超出范围直接丢弃并报警；
增加手动 / 自动切换开关，大模型闭环调整可一键切断。

5.4 RK182X 工业大模型部署优化

使用 RKNN Toolkit 做模型 INT4/INT8 量化，兼顾推理速度与工业场景精度；
模型轻量化微调，面向设备故障、工艺诊断等工业专属语料；
内存池管理，防止多模型并发时内存溢出；
推理异常捕获，模型崩溃时向 RK3576 上报故障码，触发安全提示。

六、典型应用场景

半导体设备边缘控制器：载台 EtherCAT 精密运动控制，RK182X 大模型做设备故障根因分析、工艺异常研判；
高端智能装配产线控制器：CODESYS 多轴抓取控制，大模型结合视觉识别做装配异常分析、工艺参数自优化；
工厂单机设备边缘智控单元：本地设备控制 + 大模型运维问答，现场工程师通过自然语言查询设备故障、工艺日志；
锂电池产线检测控制器：输送运动时序控制，大模型对极片缺陷图像做分类与根因分析。

七、总结

RK3576+CODESYS+RK182X PCIe 算力扩展这套工业边缘控制器方案，解决了新一代边缘控制器的核心痛点：在保障工业控制确定性、安全性的前提下，本地接入大模型多模态智能能力。

RK3576 与 CODESYS 构成稳定可靠的实时控制底座，RK182X 作为可插拔独立算力模块，专门承载重型大模型与视觉推理任务，硬件算力隔离，互不干扰。模块化设计可以让设备厂商在同一硬件平台上，根据客户需求选择是否启用大模型能力，兼顾控制安全、AI 智能、产品迭代与 BOM 成本，是新一代嵌入式工业边缘控制器极具竞争力的架构方案。
