NVIDIA KAI Scheduler深度解析——Kubernetes原生AI调度器的架构、原理与实践

NVIDIA KAI Scheduler深度解析------Kubernetes原生AI调度器的架构、原理与实践

一、引言：Kubernetes调度器的AI之痛

Kubernetes默认调度器（kube-scheduler）是为无状态微服务设计的------它把GPU当成CPU核一样调度，每个Pod独占整张GPU，没有Gang Scheduling（成组调度），没有团队公平性，没有拓扑感知。

在AI训练场景下，这种设计带来了三个致命问题：

资源死锁：分布式训练需要多个Pod同时启动，但kube-scheduler逐个调度，可能出现部分Pod被调度占着GPU等待，其他Pod永远等不到资源
资源碎片：GPU只能整卡分配，无法共享，大量算力和显存被浪费
缺乏公平性：多团队共享集群时，没有层级配额和公平调度机制

这正是NVIDIA KAI Scheduler要解决的问题。

二、KAI Scheduler是什么

KAI Scheduler是NVIDIA开源的Kubernetes原生AI工作负载调度器。它的前身是Run:ai的调度引擎------NVIDIA于2024年底收购Run:ai后，在2025年4月以Apache 2.0协议 将其开源。2026年3月，KAI Scheduler正式成为CNCF Sandbox项目。

KAI Scheduler旨在管理包含数千个节点的大规模GPU集群 ，支持高吞吐量的AI工作负载调度。它可以与默认的kube-scheduler并行运行------任何设置schedulerName: kai-scheduler的Pod由KAI处理，其他Pod走默认流程。

三、架构原理：基于kube-batch的批处理调度引擎

3.1 架构渊源

理解KAI Scheduler的架构，需要先了解kube-batch------Kubernetes社区早期孵化的批处理调度器。kube-batch是Kubernetes生态中首个引入PodGroup概念的调度器，旨在解决AI/HPC场景下"All-or-Nothing"的调度需求。

KAI Scheduler继承并发扬了kube-batch的核心设计理念：

领域模型复用：沿用Queue（队列）、PodGroup（任务组）等批处理原语，支持多租户环境下的资源配额管理
架构扩展：在保留kube-batch插件化接口（Session-Plugin-Action）的基础上，深度扩展了对异构硬件的感知能力、拓扑感知调度（TAS）以及更复杂的抢占与公平性算法

值得注意的是 ：KAI Scheduler构建于kube-batch架构体系之上，而非基于Kubernetes上游的Scheduling Framework（即kube-scheduler的插件化架构）。这种架构选择使其能够采用Session（会话）模式与Action（动作）驱动机制，在全局视图下进行复杂的资源预留和回填（Backfill）。

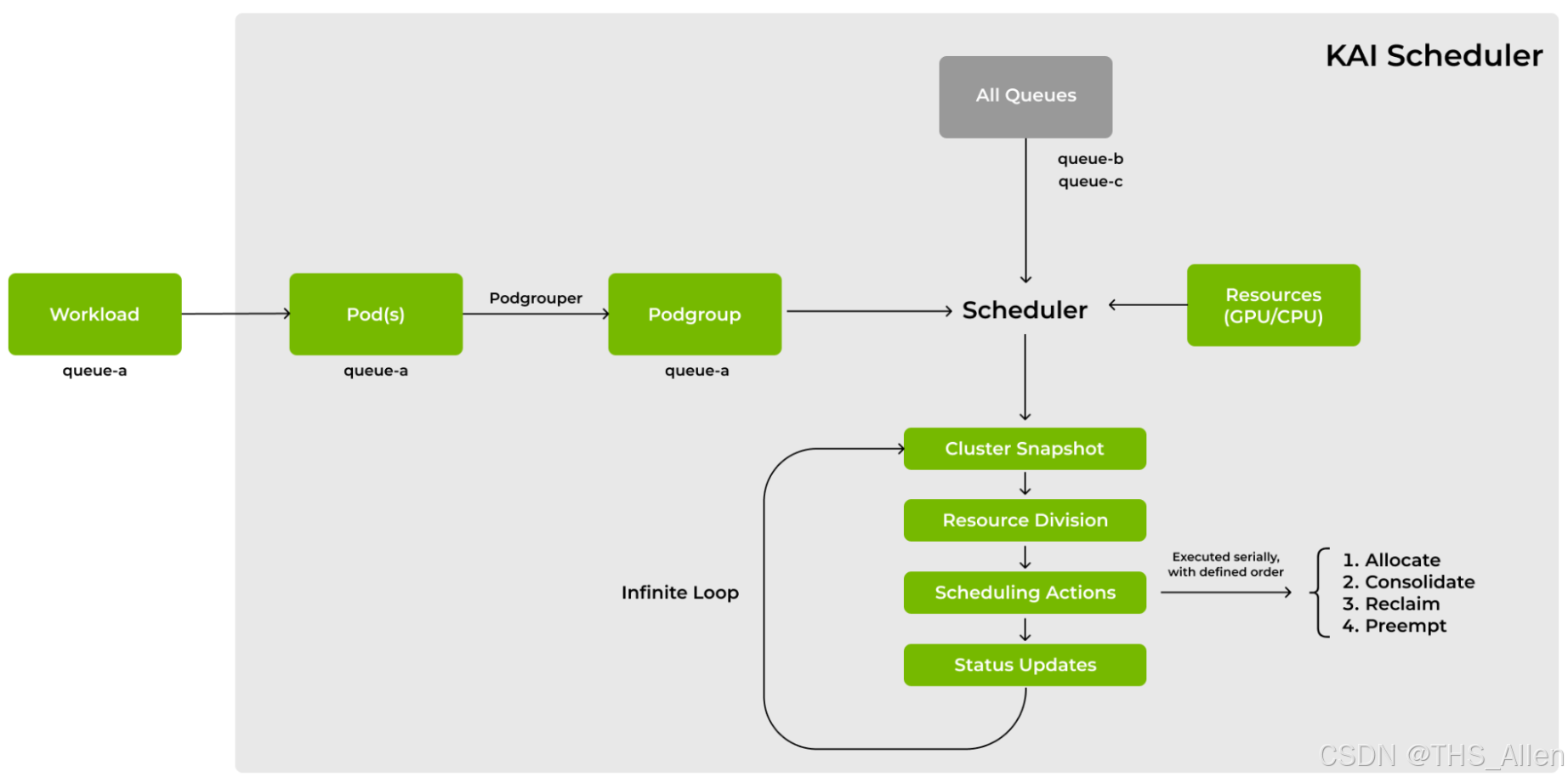

3.2 核心组件交互

在运行态，KAI Scheduler与Kubernetes集群组件保持着紧密的交互：

数据摄入（Ingestion） ：通过Kubernetes原生的List-Watch机制，实时监听Pod、Node、PodGroup、Queue等资源对象的变更事件

本地缓存（Local Cache） ：KAI Scheduler维护了一个高度优化的本地内存视图 ，所有监听到的事件首先更新本地缓存。这种设计大幅降低了API Server的负载，允许调度器在微秒级完成成千上万次模拟调度计算

决策输出（Binding） ：一旦调度周期完成并产出决策，KAI Scheduler通过异步客户端向API Server发送Bind请求，将Pod绑定到选定的Node

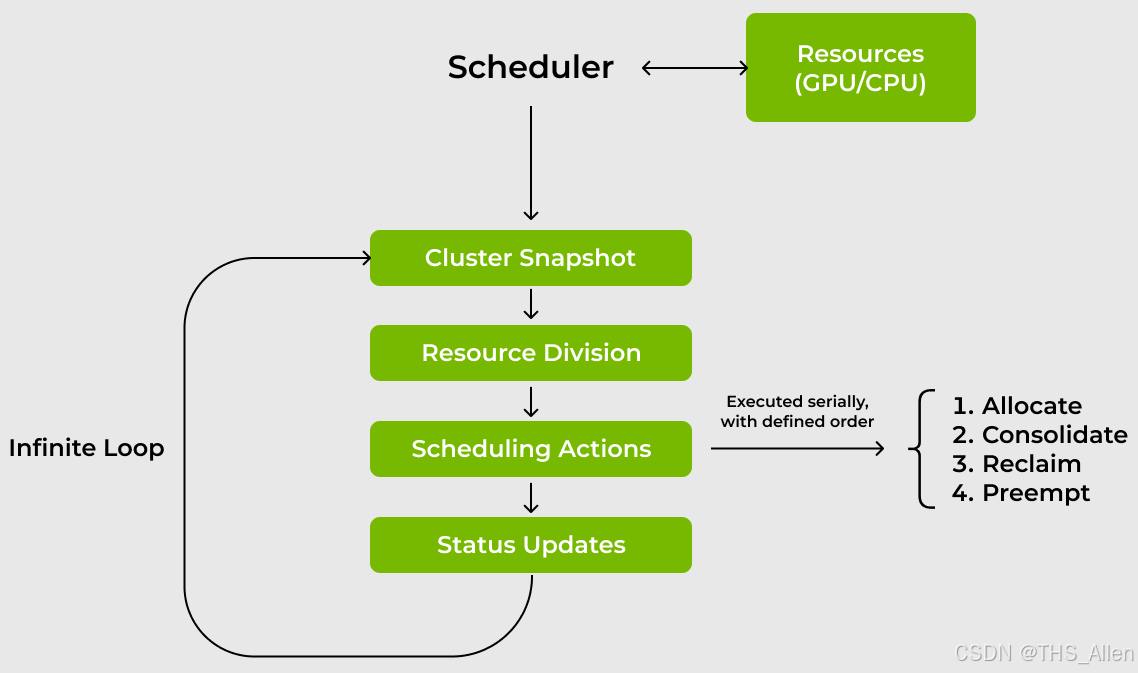

3.3 调度周期：从事件驱动到周期驱动

不同于原生Kubernetes调度器的事件驱动模型，KAI Scheduler采用了周期性调度（Cycle-based Scheduling） 模式。调度器在每个调度周期内：

从本地缓存读取集群当前状态
对所有待调度的PodGroup进行全局最优计算
批量产出调度决策并执行绑定

这种设计更契合批处理场景对全局最优解的需求 ，而非逐个Pod的局部最优。调度器的核心是持续捕获集群状态、计算最优资源分配并应用有针对性的调度操作。

四、核心特性详解

4.1 PodGroup与Gang Scheduling

PodGroup是KAI Scheduler调度的原子单元，表示必须作为单个单元执行的一个或多个相互依赖的Pod。

每个PodGroup有三个关键属性：

minMember（最低成员数） ：指定必须一起调度的Pod最低数量。如果资源不足，整个PodGroup保持Pending状态
队列关联：每个PodGroup与特定调度队列关联
优先级类：确定调度顺序

KAI Scheduler内置了PodGrouper，可自动检测并分组来自Kubeflow、Ray、Argo等框架的工作负载，无需手动创建PodGroup CRD。例如，一个PyTorchJob的多个Worker Pod会被PodGrouper自动识别为一个PodGroup。

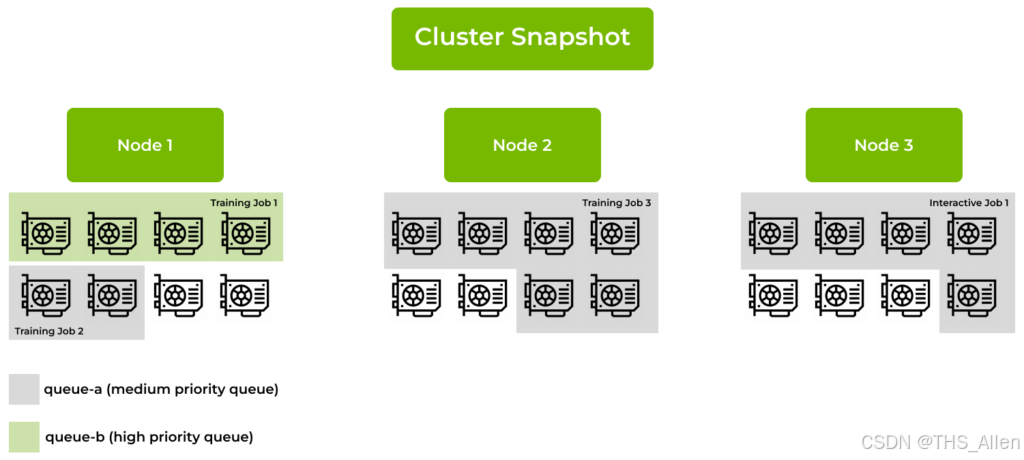

4.2 层级队列与公平调度

Queue（队列） 是实现资源公平性的基础实体。KAI Scheduler支持多级层级队列（n-levels of hierarchical queues），允许组织按部门/团队分配GPU配额。

队列的核心机制：

Guarantee（保障） ：为队列预留的最小GPU资源，不可被抢占
Weight（权重） ：当队列超出保障时，按权重比例分配剩余资源
Maximum（上限） ：队列可使用的资源硬上限

动态公平份额：KAI Scheduler持续重新计算公平份额值，实时调整配额和限制，自动匹配当前工作负载需求。这解决了传统静态配额导致资源浪费的问题。

4.3 Fractional GPU（GPU分片共享）

KAI Scheduler支持多个工作负载共享同一张GPU，按比例或按显存大小分配。用户只需在Pod Annotation中声明所需的GPU份额。

工作原理：KAI Scheduler内部将GPU份额转换为两位小数的GPU分数，乘以GPU总显存得到强制上限。

4.4 拓扑感知调度（Topology-Aware Scheduling, TAS）

KAI Scheduler深度感知AI任务特性------GPU需求、拓扑偏好、通信模式等。它能够：

感知GPU间的NVLink连接、PCIe拓扑、NUMA亲和性
将紧耦合的训练任务放在同一节点或同一NVLink域内
支持required（必须） 和preferred（优先） 两种拓扑约束

对于Dynamo/Grove等解耦式推理架构，TAS能够优化多组件工作负载的跨节点 placement。

4.5 Bin-Packing与Spread调度

KAI Scheduler提供两种互补的节点优化策略：

Bin-Packing（装箱） ：将小任务打包到已部分使用的GPU和CPU上，消除资源碎片
Spread（扩散） ：在节点间均匀分布工作负载，提高 resiliency 和负载均衡

4.6 弹性工作负载（Elastic Workloads）

KAI Scheduler支持工作负载在最小和最大Pod数之间弹性伸缩，随集群负载动态调整。离线批处理推理等任务可以在资源可用时扩容，需求下降时缩容。

4.7 优先级与抢占（Priority & Preemption）

高优先级工作负载（如在线推理）可以自动抢占 低优先级工作负载（如离线训练），确保关键任务即使在集群满载时也能运行。

五、GPU硬隔离：HAMi-core集成

5.1 从"软共享"到"硬隔离"

KAI Scheduler的GPU分片共享功能有一个关键限制：它是"协作式"的 ------调度器确保请求的显存份额加起来不超过GPU总量，但不物理阻止某个工作负载超额使用显存 。一个请求2000MiB显存的容器，仍然可以通过nvidia-smi看到并使用完整GPU显存。

这在开发测试环境可以接受，但在生产环境的多租户场景下是致命短板。

5.2 HAMi-core集成方案

2026年6月，HAMi-core的GPU显存硬隔离能力 作为内置特性随KAI Scheduler v0.16.4正式发布。

集成采用松耦合设计：

调度层 ：KAI Scheduler负责调度Pod，通过Admission组件向每个请求共享GPU显存的容器注入CUDA_DEVICE_MEMORY_LIMIT环境变量

隔离层 ：kai-resource-isolator组件以DaemonSet形式将HAMi-core库部署到每个GPU节点，通过MutatingWebhook注入库和ld.so.preload配置

运行时 ：libvgpu.so拦截CUDA内存分配调用，强制执行上限。容器内执行nvidia-smi只显示分配的显存切片，而非整张GPU

定位区分：KAI Scheduler = 决定"谁在什么时候用什么GPU"（调度层）；HAMi-core = 确保"用了就只有这么多"（隔离层）

六、使用场景

6.1 大规模分布式训练

KAI Scheduler通过Gang Scheduling确保PyTorch、TensorFlow等分布式训练任务的所有Worker同时启动，避免部分Pod占着GPU等待的死锁。Kubeflow Trainer已原生集成KAI Scheduler。

6.2 多团队共享GPU集群

通过层级队列 和公平调度 ，不同部门可以分配到各自的GPU配额，同时支持借用和回收。配合vCluster ，可为每个团队提供隔离的Kubernetes控制平面，共享底层GPU节点。

6.3 推理与训练混合部署

高优先级的推理任务可以自动抢占 低优先级的训练任务，确保生产推理的响应性。KAI Scheduler已与KubeRay原生集成，支持Ray集群的Gang Scheduling和工作负载优先级。

6.4 GPU资源共享与成本优化

通过Fractional GPU ，多个小规模工作负载（如开发测试、Notebook）可以共享同一张GPU。配合Bin-Packing，最大化GPU利用率。

七、与其他方案的对比

特性	kube-scheduler	Volcano	KAI Scheduler
Gang Scheduling	❌	✅（需手动PodGroup）	✅（自动PodGrouper）
GPU分片共享	❌	❌	✅
层级队列	❌	✅	✅
拓扑感知	❌	❌	✅
GPU硬隔离	❌	❌	✅（v0.16.4+）
抢占调度	✅（基础）	✅	✅（AI优化）
CNCF状态	毕业	孵化	Sandbox

Volcano已成为分布式训练的主流选择，但KAI Scheduler的独特优势在于轻量级、深度GPU集成和自动化的PodGroup识别。

八、实践指南

8.1 安装部署（启用GPU共享与硬隔离）

bash 复制代码

# 安装KAI Scheduler v0.16.4+，启用GPU共享和HAMi-core
helm install kai-scheduler oci://ghcr.io/nvidia/kai-scheduler \
  --version v0.16.4 \
  --set global.gpuSharing=true \
  --set binder.plugins.hamicore.enabled=true \
  --namespace kai-scheduler --create-namespace

# 部署kai-resource-isolator（节点侧组件）
helm install kai-resource-isolator \
  oci://docker.io/projecthami/kai-resource-isolator \
  --namespace kai-resource-isolator --create-namespace \
  --version 1.0.0-chart

8.2 提交GPU共享工作负载

yaml 复制代码

apiVersion: v1
kind: Pod
metadata:
  name: gpu-shared-pod
  annotations:
    kai.scheduler/queue: "team-a"          # 指定队列
    kai.scheduler/gpu-fraction: "0.5"      # 请求50% GPU
spec:
  schedulerName: kai-scheduler
  containers:
  - name: main
    image: nvidia/cuda:12.0-base
    resources:
      limits:
        nvidia.com/gpu: 1                   # 共享1张GPU的50%

8.3 与Kubeflow集成

在TrainingRuntime中设置schedulerName: kai-scheduler即可启用：

yaml 复制代码

apiVersion: kubeflow.org/v1
kind: TrainingRuntime
spec:
  schedulerName: kai-scheduler
  # ...

九、总结

KAI Scheduler是Kubernetes从"通用容器编排平台"向"AI操作系统"演进的关键组件之一。从技术角度看：

架构层面：继承kube-batch的批处理调度理念，采用Session-Action驱动和本地缓存优化，实现了全局最优的调度决策
功能层面：Gang Scheduling、层级队列、GPU分片、拓扑感知、抢占调度五大核心能力，覆盖了AI工作负载调度的全场景需求
生态层面：与Kubeflow、KubeRay、vCluster等生态深度集成，已被CNCF接纳为Sandbox项目

对于正在Kubernetes上运行或计划运行AI工作负载的团队，KAI Scheduler提供了一个生产级、开源、Kubernetes原生的调度解决方案。尤其是v0.16.4引入的HAMi-core硬隔离能力，使其在多租户生产环境中的可用性大幅提升。
