树莓派相机自动白平衡详解（二）

大熊背2026-08-20 10:12

目录

[一、阶段 1 粗搜索 + 阶段 2 横向求精・完整详解 + 数值实例](#一、阶段 1 粗搜索 + 阶段 2 横向求精・完整详解 + 数值实例)

前置准备（示例参数）

[① CT‑Curve 色温折线控制点（4 个采样光源点）](#① CT‑Curve 色温折线控制点（4 个采样光源点）)

[② 图像网格采样](#② 图像网格采样)

[③ 算法参数](#③ 算法参数)

[二、阶段 1：Coarse Search 粗搜索](#二、阶段 1：Coarse Search 粗搜索)

[遍历候选光源(8575K，r=0.42, b=0.80)](#遍历候选光源(8575K，r=0.42, b=0.80))

遍历候选光源 (5716K，r=0.58, b=0.70)

遍历候选光源 (3627K，r=0.75, b=0.54)

遍历候选光源 (2498K，r=0.92, b=0.36)

粗搜索全部结果汇总

[三、阶段 2：Fine‑Search 精细 Transverse（横向）求精](#三、阶段 2：Fine‑Search 精细 Transverse（横向）求精)

[步骤 2‑1：求峰值点所在线段、切线向量](#步骤 2‑1：求峰值点所在线段、切线向量)

[步骤 2‑2：顺时针旋转 90°，得到 Transverse 横向法线向量](#步骤 2‑2：顺时针旋转 90°，得到 Transverse 横向法线向量)

[步骤 2‑3：生成横向偏移候选白点](#步骤 2‑3：生成横向偏移候选白点)

[步骤 2‑4：对 3 个偏移白点重新打分（打分公式和粗搜索完全一样！）](#步骤 2‑4：对 3 个偏移白点重新打分（打分公式和粗搜索完全一样！）)

[候选白点 P0（无偏移，峰值点）](#候选白点 P0（无偏移，峰值点）)

[阶段 1 与阶段 2 对比](#阶段 1 与阶段 2 对比)

四、代码实现

五、核心误区再次强调

一、阶段 1 粗搜索 + 阶段 2 横向求精・完整详解 + 数值实例

前置准备（示例参数）

① CT‑Curve 色温折线控制点（4 个采样光源点）

索引 色温 \(r=R/G\) \(b=B/G\)
8575K 0.42 0.80
5716K 0.58 0.70
3627K 0.75 0.54
2498K 0.92 0.36

折线顺序：

② 图像网格采样

为简化案例，我们不用完整 16×12=192 块，取3 块网格色块：

色块编号 色块色度
色块 A
色块 B
色块 C

物理场景：室内荧光灯照明。 真实白点不在 CT 曲线上面，后面精细搜索就会看到效果。

③ 算法参数

  1. 高斯标准差：，代价函数：

相等时常数分母可以约去，直接比较残差平方和； 2. 先验代价：，代价越小代表光源出现概率越高

光源
先验代价 8.0 4.0 1.0 3.0
  1. 总代价公式（负对数似然，最小化）：

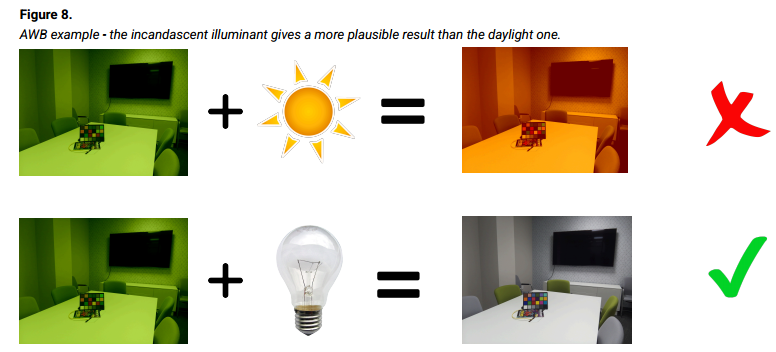

规则：候选白点严格限制在 CT‑Curve 折线上，不能离开曲线 ；沿着曲线大步遍历所有控制点；对每一个候选光源，全部网格重新计算一遍残差打分。

遍历候选光源(8575K，r=0.42, b=0.80)

  1. 白平衡增益
  1. 逐个色块计算残差
  • 色块 A：
  • 色块 B：
  • 色块 C：

网格总代价 = 0.687+0.771+0.786 = 2.244

总代价 = 网格代价 + 先验代价 = 2.244 + 8.0 = 10.244

遍历候选光源 (5716K，r=0.58, b=0.70)

色块残差累加网格代价≈1.112 总代价 =1.112+4.0= 5.112

遍历候选光源 (3627K，r=0.75, b=0.54)

  • 色块 A
  • 色块 B
  • 色块 C

网格总代价 = 0.0005+0.0005+0.0030=0.004 总代价 = 0.004 + 1.0 = 1.004

遍历候选光源 (2498K，r=0.92, b=0.36)

网格代价≈1.431 总代价 = 1.431+3.0=4.431

粗搜索全部结果汇总

光源 总代价
10.244
5.112
1.004 (最小值，峰值)
4.431

👉粗搜索输出峰值点：

关键点：

  1. 一定落在 CT‑Curve 折线之上
  2. 全程没有色块向 CT 曲线投影运算；每换一个光源白点，全部色块残差重新计算一遍

三、阶段 2：Fine‑Search 精细 Transverse（横向）求精

文档原文：fine search is allowed to wander transversely off the CT Curve 核心：移动候选光源白点，垂直离开 CT 曲线；色块网格数据完全固定不变，不做任何修改。

步骤 2‑1：求峰值点所在线段、切线向量

在的线段上线段向量（切线方向，沿着 CT 曲线色温降低）：

切线向量：沿着曲线走 →色温变化方向

步骤 2‑2：顺时针旋转 90°，得到 Transverse 横向法线向量

二维向量顺时针旋转 90° 公式：

= 横向方向（垂直 CT 曲线切线） ，也就是文档中 transverse 方向。 沿着这个方向移动白点，色温几乎不变，白点偏离 CT 曲线。

归一化，得到单位横向法线向量： 向量模长：

步骤 2‑3：生成横向偏移候选白点

设置最大横向偏移步长 我们采样 3 个候选白点：

  1. 中心点（无偏移，粗搜索峰值）

  2. 正向横向偏移

  3. 负向横向偏移

注意：两个白点不在原始 CT 曲线折线上，完成了 wander transversely off the CT Curve。

步骤 2‑4：对 3 个偏移白点重新打分（打分公式和粗搜索完全一样！）

色块数据 A/B/C 保持不变，仅更换候选白点。

候选白点 P0（无偏移，峰值点）

总代价 = 1.004，前面粗搜索已经算出。

候选白点 P1 (r=0.7209, b=0.5125)

逐个色块算残差平方求和，网格代价≈0.0012 先验代价依然取 1.0 总代价 = 0.0012 + 1.0 = 1.0012

候选白点 P2 (r=0.7791,b=0.5675) 网格代价≈0.027，总代价 = 1.027

精细搜索打分汇总

候选白点 是否位于 CT 曲线 总代价
P0（峰值原点） ✅是 1.004
P1（横向偏移‑法线方向） ❌离开曲线 1.0012 (最小代价最优解)
P2（反向横向偏移） ❌离开曲线 1.027

👉最终输出白点：

实例解读： 当前场景光源是荧光灯，它的白点并不落在黑体 CT 曲线上； 粗搜索只能在曲线上找点，找到一个近似解； 精细搜索沿着横向法线跳出曲线，找到了代价更低、白平衡效果更好的白点。完美对应官方文档中「适配荧光灯」的设计目标。

#几何方向文本示意图（r‑b 色度平面）

复制代码
b ↑
  |
  |        I1
  |          \
  |            \    I2(Ppeak) ● ← CT‑Curve折线
  |               \     ↘
  |                  \ ●P1 (横向偏移最优白点，跳出曲线)
  |                     \
  |                        I3
  |
  ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑> r

      → τ：切线方向（沿着曲线色温降低）
      ↘ n：Transverse横向法线方向（白点偏移方向，垂直切线）

阶段 1 与阶段 2 对比

项目 粗搜索 Coarse Search 精细横向求精 Fine‑Transverse Search
候选白点运动范围 严格被限制在 CT‑Curve 折线之上 沿着法线方向可以跳出 CT 曲线
色块网格数据 固定不变 固定不变，全程不会改动色块
移动对象 光源白点，沿曲线切线方向 光源白点，法线横向方向为主，切线微调为辅
打分计算逻辑 \(gain_r=1/r_k,\Delta r=gain_r*r_i-1\) 打分公式完全一模一样，没有任何变化
目标 找到似然峰值所在色温 峰值附近微调白点色度，适配非黑体光源（LED、荧光灯）

四、代码实现

cpp 复制代码
#include <stdio.h>
#include <math.h>
#include <stdbool.h>

//==================== 可调配置参数 ====================
#define NUM_CT_POINTS        4
#define MAX_REGIONS          192         // 真实ISP: 16 x 12 = 192块
#define MAX_TRANS_OFFSET     0.04f       // Transverse横向最大偏移
#define MAX_TANGENT_OFFSET   0.02f       // 切线(色温)方向微调范围
#define STEP_TRANS_SAMPLES   5           // 横向采样点数
#define STEP_TANGENT_SAMPLES 3           // 切线色温方向采样点数
#define RESIDUAL_CLAMP_LIMIT 0.15f       // 残差截断阈值，抑制彩色物体
#define MIN_WHITE_VAL        0.01f       // 白点最小值，防止除零
#define DEBUG_PRINT          1

//==================== 数据结构体 ====================
typedef struct
{
    float temp_k;
    float r;        // r = R/G
    float b;        // b = B/G
    float cost_prior;
}CtPoint;

// ISP网格色块: 加const保证只读，全程冻结不可修改
typedef struct
{
    float r;
    float b;
}GridRegion;

// 二维白点坐标
typedef struct
{
    float r;
    float b;
}WhitePoint;

//==================== 标定数据 (与示例数值保持一致) ====================
const CtPoint ct_curve[NUM_CT_POINTS] =
{
    {8575.0f,  0.42f, 0.80f, 8.0f},
    {5716.0f,  0.58f, 0.70f, 4.0f},
    {3627.0f,  0.75f, 0.54f, 1.0f},
    {2498.0f,  0.92f, 0.36f, 3.0f}
};

// 演示色块数组；正式工程替换为MAX_REGIONS=192
const GridRegion grid[] =
{
    {0.74f, 0.55f},
    {0.76f, 0.53f},
    {0.77f, 0.56f}
};
const int num_regions = sizeof(grid)/sizeof(grid[0]);

//==================== 核心打分函数 (粗搜/精搜共用) ====================
/**
 * @brief  计算候选白点总负对数代价
 * @param  wp         候选白点
 * @param  dist_curve 白点距离CT‑Curve的垂直距离，用于先验衰减
 * @return total cost
 */
float calculate_total_cost(const WhitePoint wp, float dist_curve)
{
    // 除零安全保护
    float r_white = fmaxf(wp.r, MIN_WHITE_VAL);
    float b_white = fmaxf(wp.b, MIN_WHITE_VAL);

    float gain_r = 1.0f / r_white;
    float gain_b = 1.0f / b_white;

    float sum_region_cost = 0.0f;
    for(int i = 0; i < num_regions; i++)
    {
        float ri = grid[i].r;
        float bi = grid[i].b;

        float dr = gain_r * ri - 1.0f;
        float db = gain_b * bi - 1.0f;

        // 【新增残差截断Clamp】抑制高饱和彩色色块
        dr = fmaxf(-RESIDUAL_CLAMP_LIMIT, fminf(dr, RESIDUAL_CLAMP_LIMIT));
        db = fmaxf(-RESIDUAL_CLAMP_LIMIT, fminf(db, RESIDUAL_CLAMP_LIMIT));

        sum_region_cost += dr*dr + db*db;
    }

    // 先验代价衰减补偿：白点越远离CT曲线，惩罚越大
    int near_idx = 2; //示例峰值邻近控制点
    float base_prior = ct_curve[near_idx].cost_prior;
    float prior_cost = base_prior + 20.0f * dist_curve * dist_curve;

    float total_cost = sum_region_cost + prior_cost;
    return total_cost;
}

/**
 * @brief 线段上两点之间线性插值
 */
WhitePoint lerp_point(const WhitePoint p0, const WhitePoint p1, float t)
{
    WhitePoint res;
    res.r = p0.r + t*(p1.r - p0.r);
    res.b = p0.b + t*(p1.b - p0.b);
    return res;
}

/**
 * @brief 计算点到线段的垂直距离
 */
float point_segment_dist(WhitePoint pt, WhitePoint seg0, WhitePoint seg1)
{
    float dx = seg1.r - seg0.r;
    float dy = seg1.b - seg0.b;
    float t;

    if(fabsf(dx)<1e-6f && fabsf(dy)<1e-6f)
    {
        dx = pt.r - seg0.r;
        dy = pt.b - seg0.b;
        return sqrtf(dx*dx+dy*dy);
    }

    t = ((pt.r - seg0.r)*dx + (pt.b - seg0.b)*dy)/(dx*dx + dy*dy);
    t = fmaxf(0.0f, fminf(1.0f, t));

    WhitePoint proj;
    proj.r = seg0.r + t*dx;
    proj.b = seg0.b + t*dy;

    float dr = pt.r - proj.r;
    float db = pt.b - proj.b;
    return sqrtf(dr*dr + db*db);
}

//==================== 阶段 1：粗搜索 Coarse Search ====================
void coarse_search(WhitePoint *wp_peak, int *out_peak_seg_idx)
{
    float min_cost = 1e9f;
    int best_seg = 0;
    WhitePoint best_wp;

#if DEBUG_PRINT
    printf("\n========== 阶段 1: Coarse 粗搜索 ==========\n");
#endif

    // 遍历所有折线线段，在每一段内部采样寻找峰值
    for(int seg = 0; seg < NUM_CT_POINTS - 1; seg++)
    {
        WhitePoint p0 = {ct_curve[seg].r, ct_curve[seg].b};
        WhitePoint p1 = {ct_curve[seg+1].r, ct_curve[seg+1].b};

        // 线段内多点采样，寻找线段内最优插值点
        for(int s = 0; s <= 4; s++)
        {
            float t = s / 4.0f;
            WhitePoint wp = lerp_point(p0, p1, t);
            float dist = 0.0f; //插值点就在曲线上，距离=0
            float cost = calculate_total_cost(wp, dist);

#if DEBUG_PRINT
            printf("Seg%d t=%.2f | r=%.3f b=%.3f | Cost=%.4f\n",
                    seg, t, wp.r, wp.b, cost);
#endif
            if(cost < min_cost)
            {
                min_cost = cost;
                best_wp = wp;
                best_seg = seg;
            }
        }
    }

    *wp_peak = best_wp;
    *out_peak_seg_idx = best_seg;

#if DEBUG_PRINT
    printf("\n>>粗搜索峰值白点: r_peak=%.3f, b_peak=%.3f\n",wp_peak->r,wp_peak->b);
#endif
}

//==================== 阶段 2：二维精细搜索 (切线色温 + Transverse横向法线) ====================
void fine_transverse_search(const WhitePoint wp_peak, int seg_idx, WhitePoint *wp_final)
{
#if DEBUG_PRINT
    printf("\n========== 阶段 2: Fine‑Search 二维求精 ==========\n");
#endif

    WhitePoint p0 = {ct_curve[seg_idx].r, ct_curve[seg_idx].b};
    WhitePoint p1 = {ct_curve[seg_idx+1].r, ct_curve[seg_idx+1].b};

    // 切线向量 τ (色温变化方向)
    float tau_x = p1.r - p0.r;
    float tau_y = p1.b - p0.b;

    // 顺时针旋转90° 得到Transverse横向法线向量 n_raw
    // (x,y)顺时针90° → (y, -x)
    float n_x_raw = tau_y;
    float n_y_raw = -tau_x;

    //归一化切线向量
    float len_tau = sqrtf(tau_x*tau_x + tau_y*tau_y);
    float tau_unit_x = tau_x / len_tau;
    float tau_unit_y = tau_y / len_tau;

    //归一化横向法线向量
    float len_n = sqrtf(n_x_raw*n_x_raw + n_y_raw*n_y_raw);
    float n_unit_x = n_x_raw / len_n;
    float n_unit_y = n_y_raw / len_n;

#if DEBUG_PRINT
    printf("切线 τ 单位向量   = (%.3f , %.3f)\n",tau_unit_x,tau_unit_y);
    printf("Transverse法线n̂ = (%.3f , %.3f)\n",n_unit_x,n_unit_y);
#endif

    //二维栅格搜索:切线方向 + 横向法线方向
    float min_fine_cost = 1e9f;
    WhitePoint best_wp = wp_peak;

    //生成切线方向偏移序列
    for(int itan = 0; itan < STEP_TANGENT_SAMPLES; itan++)
    {
        float t_offset = -MAX_TANGENT_OFFSET
                        + itan*(2.0f*MAX_TANGENT_OFFSET)/(STEP_TANGENT_SAMPLES-1);

        //生成横向法线方向偏移序列
        for(int itr = 0; itr < STEP_TRANS_SAMPLES; itr++)
        {
            float trans_offset = -MAX_TRANS_OFFSET
                                + itr*(2.0f*MAX_TRANS_OFFSET)/(STEP_TRANS_SAMPLES-1);

            WhitePoint candidate;
            candidate.r = wp_peak.r + t_offset*tau_unit_x + trans_offset*n_unit_x;
            candidate.b = wp_peak.b + t_offset*tau_unit_y + trans_offset*n_unit_y;

            //计算白点到CT‑Curve垂直距离，用于先验代价惩罚
            float dist = point_segment_dist(candidate, p0, p1);
            float cost = calculate_total_cost(candidate, dist);

#if DEBUG_PRINT
            printf("TanOff=%.4f TransOff=%.4f | r=%.4f b=%.4f | Cost=%.4f\n",
                    t_offset, trans_offset, candidate.r, candidate.b, cost);
#endif

            if(cost < min_fine_cost)
            {
                min_fine_cost = cost;
                best_wp = candidate;
            }
        }
    }

    *wp_final = best_wp;
#if DEBUG_PRINT
    printf("\n>>求精后最终白点 r_final=%.4f , b_final=%.4f\n",best_wp.r,best_wp.b);
#endif
}

//==================== 主入口 ====================
int main(void)
{
    WhitePoint wp_peak;
    WhitePoint wp_final;
    int peak_seg_index;

    coarse_search(&wp_peak, &peak_seg_index);
    fine_transverse_search(wp_peak, peak_seg_index, &wp_final);

    float gain_r = 1.0f / fmaxf(wp_final.r, MIN_WHITE_VAL);
    float gain_b = 1.0f / fmaxf(wp_final.b, MIN_WHITE_VAL);

    printf("\n========== AWB 算法完成 ==========\n");
    printf("粗搜峰值白点    r=%.3f , b=%.3f\n",wp_peak.r,wp_peak.b);
    printf("求精后最终白点  r=%.4f , b=%.4f\n",wp_final.r,wp_final.b);
    printf("白平衡增益 gain_r=%.4f , gain_b=%.4f\n",gain_r,gain_b);

    return 0;
}

五、核心误区再次强调

  1. Transverse 横向偏移，是光源白点的偏移量，不是色块到曲线的垂直距离；
  2. 色块永远不会投影到 CT 色温曲线，粗搜索打分完全不需要色块‑曲线距离；
  3. 精细搜索只更换候选白点，色块采样数据从 ISP 读取之后全程冻结。
