摘要
MFC模拟量信号异常时，先不要调整气体流量系数或内部校准参数。质量流量控制器（Mass Flow Controller，简称MFC）的正确排查顺序是：确认接口类型和针脚定义，区分设定输入与流量反馈输出，核对0-5V、0-10V或4-20mA的量程映射，再用可追溯的信号源和数字万用表逐点校验0%、25%、50%、75%和100%电气信号。最后才接入气路，用独立参考流量仪器验证实际流量。
0-5V是电压信号，4-20mA是带有非零起点的电流信号。两者不能直接互接。4-20mA回路还必须确认MFC端和采集端谁提供回路电源、谁是源型或无源型，以及总回路电阻是否满足合规电压条件。任何针脚、供电和故障阈值都应以具体MFC手册为准。
本文代码使用确定性教学数据完成信号百分比、工程流量、设定与反馈偏差以及参考流量误差计算。代码不连接真实MFC，示例数据不是鸿芯微控或任何产品的实测性能。

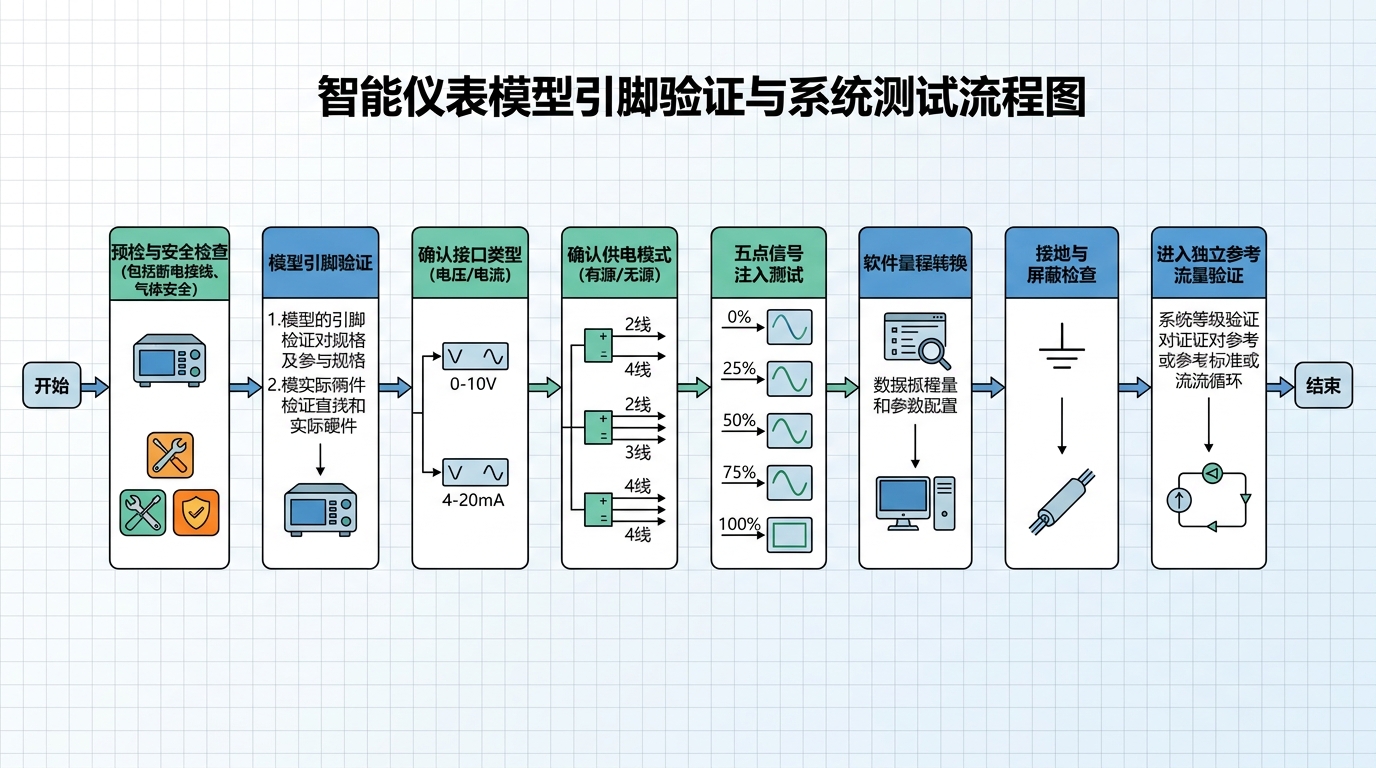

1. 先判断异常发生在哪一层
MFC模拟量信号异常可能发生在命令输入、反馈输出、采集模块、公共参考、量程配置或真实气路。把这些层混在一起，会出现"电压正常但流量不对"或"软件显示满量程但实际只到一半"等误判。
| 现场现象 | 优先检查 | 第一项证据 |
|---|---|---|
| 设定值变化，MFC无响应 | 输入针脚、信号类型、使能状态和公共端 | 直接在MFC输入端测实际信号 |
| 反馈始终为零 | 反馈针脚、采集通道模式、断线和回路供电 | 断开采集端后按手册单独测输出 |
| 显示值固定偏高或偏低 | 0-5V与0-10V配置、4-20mA零点、满量程参数 | 注入已知信号，验证软件换算 |
| 信号随设备启停跳变 | 公共参考、屏蔽、接地回路和电源干扰 | 同步记录信号地与保护地之间的电位差 |
| 电气值正确但流量不对 | 气体、压力、标定、阀门和参考仪器 | 用独立参考流量仪器验证 |
2. 0-5V和4-20mA不能混用
| 比较项 | 0-5V电压信号 | 4-20mA电流信号 |
|---|---|---|
| 低端工程值 | 通常对应0V，但以设备手册为准 | 通常对应4mA，但以设备手册为准 |
| 满量程工程值 | 通常对应5V | 通常对应20mA |
| 断线识别 | 0V可能与真实零点混淆 | 非零起点有利于识别部分断线状态，但阈值由设备定义 |
| 接收方式 | 测量信号与信号公共端之间的电压 | 电流必须形成闭合回路，并满足回路供电和负载条件 |
| 主要风险 | 公共端错误、输入阻抗、压降和地环路 | 源型与无源型接错、回路开路、负载过大和供电不足 |
某些MFC支持多种模拟量选件，但不能由外观推断接口。0-5V、0-10V、1-5V和4-20mA的零点、跨度、方向与输入输出可能不同。必须查阅当前型号、选件代码和接线图。

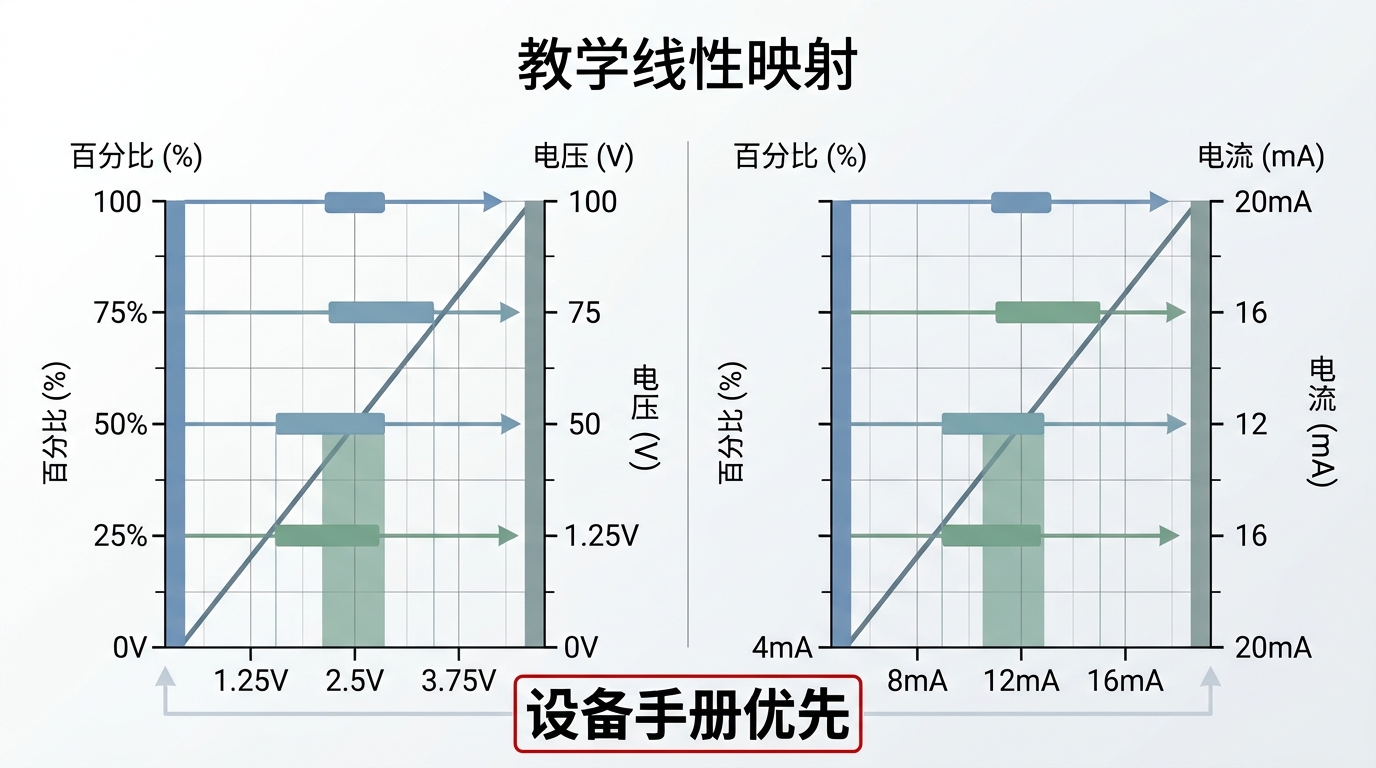

2.1 量程换算的通用方法
当信号线性映射到0%至100%满量程时，先减去信号低端，再除以信号跨度。所得比例乘以MFC满量程，即得到对应工程流量。若厂家提供非线性、双向或自定义映射，应使用厂家定义，不能套用通用线性换算。
text
0-5V教学换算：
信号百分比 = 实测电压 / 5V x 100%
工程流量 = 信号百分比 x 满量程 / 100%
4-20mA教学换算：
信号百分比 = (实测电流 - 4mA) / 16mA x 100%
工程流量 = 信号百分比 x 满量程 / 100%
边界：以上只适用于明确采用对应线性映射的设备。3. 4-20mA回路为什么经常接错

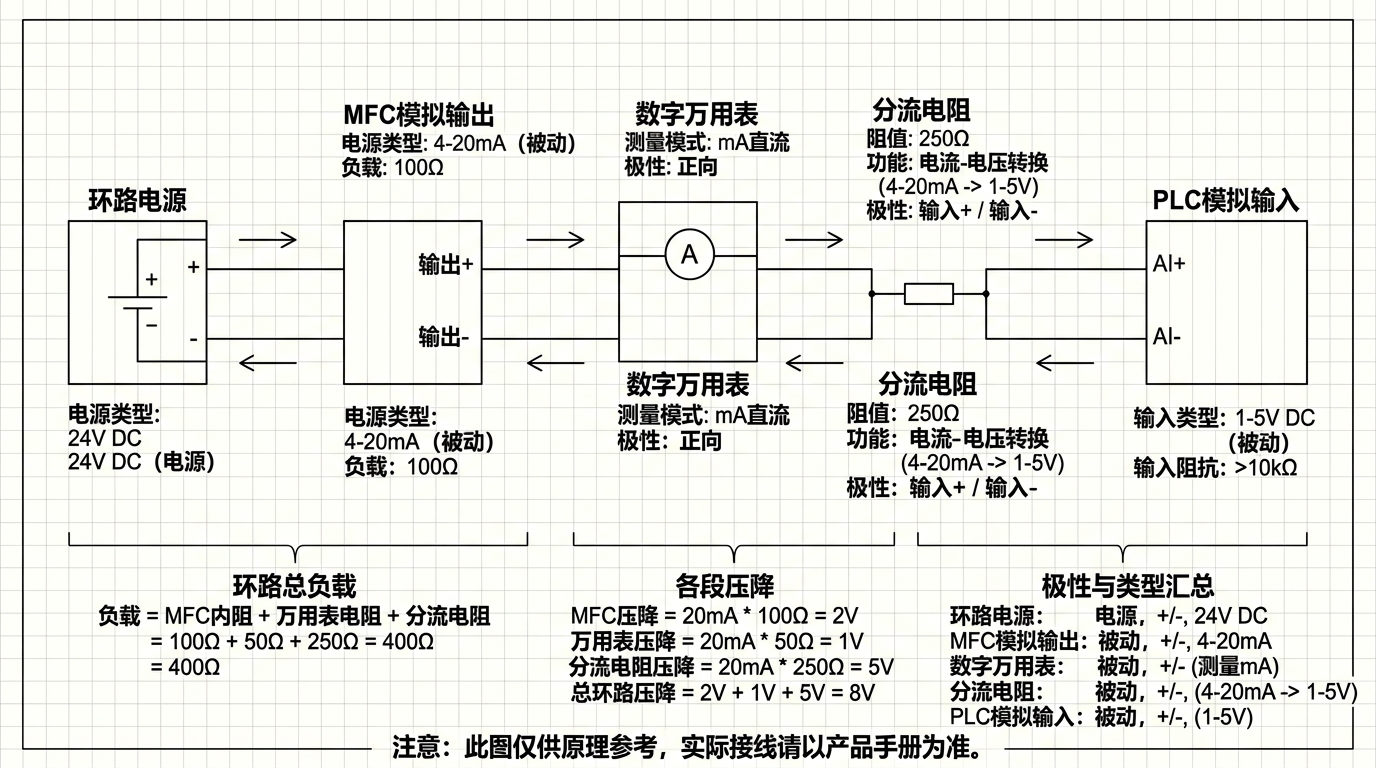

电流回路必须形成完整电流路径。接线前需要回答三个问题：回路电源由谁提供，MFC输出是主动源型还是需要外部供电的无源型，采集模块输入是有源还是无源。两个有源端直接相接或两个无源端都不供电，都可能导致异常。
回路电源还要克服接收电阻、线缆、电流表和其他串联器件的压降，并给变送端保留工作电压。允许的最大总负载应从具体设备手册的合规电压或负载曲线获得。不能只用24V除以20mA就认定所有剩余电阻都可用。
电气回路校验和气体流量验证是两个阶段，不能用同一组结论替代。
4. 软件、硬件、编译及测试条件
| 类别 | 必须记录的内容 |
|---|---|
| MFC | 完整型号、量程、气体、接口选件、针脚定义、输入输出方向和供电要求 |
| 信号源 | 电压或电流模式、量程、准确度、校准状态、源型或模拟方式 |
| 测量仪器 | 数字万用表量程、输入阻抗或负载电压、校准状态和接线位置 |
| 采集系统 | 通道类型、输入范围、采样率、滤波、工程单位、满量程参数和原始码值 |
| 4-20mA回路 | 回路电源、源型或无源型、总串联电阻、线缆和各器件压降 |
| 气路验证 | 安全介质、入口和出口压力、温度、独立参考仪器、标准状态和稳定窗口 |
| 本文软件 | Windows 11 64位，Python 3.12，仅使用csv、argparse、json和statistics标准库 |
| 代码状态 | 可运行的教学分析工具，不驱动真实MFC，不执行自动校准或安全联锁 |

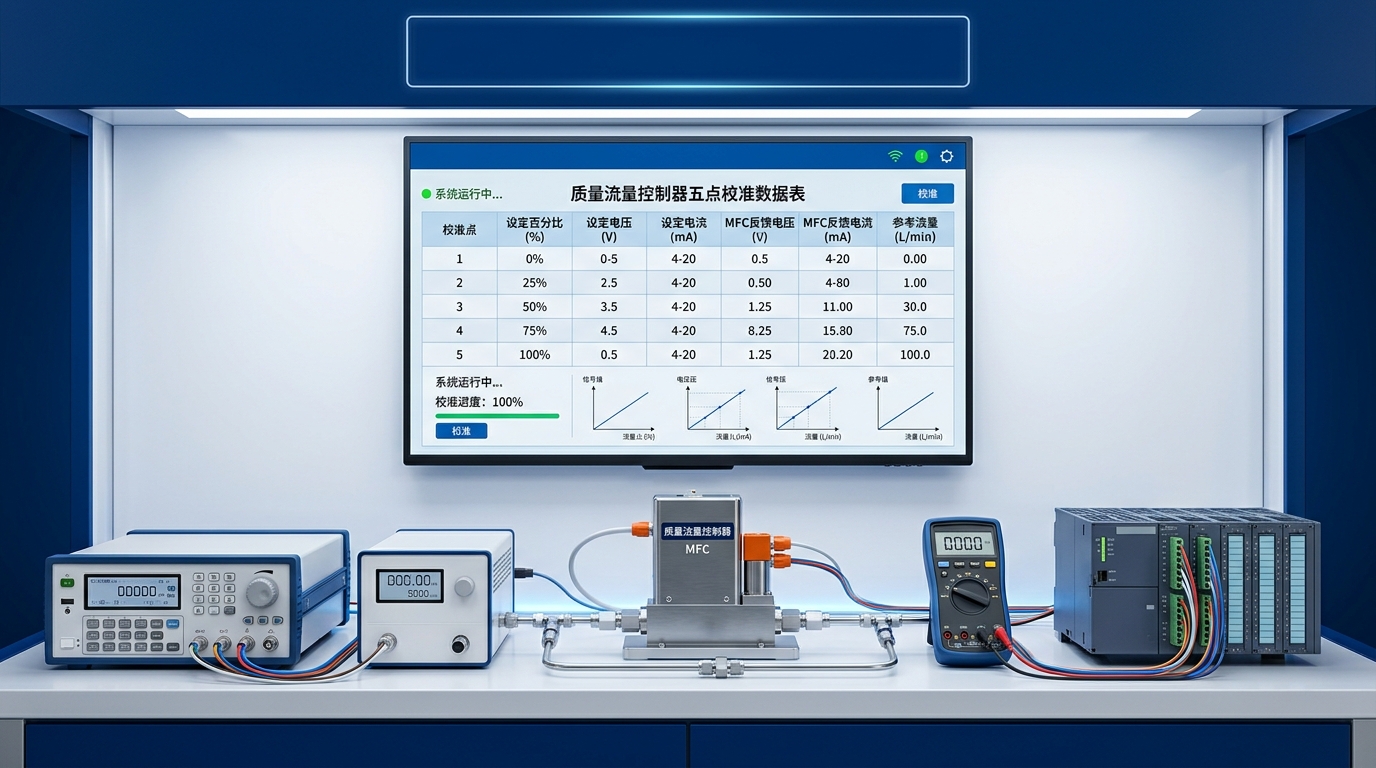

5. 五点回路校验步骤
- 断电核对MFC型号、接口选件、针脚和公共端，不凭线色或相似连接器推断。
- 断开工艺控制系统，按手册连接标准信号源和数字万用表，先在安全条件下验证输入端。
- 依次注入0%、25%、50%、75%和100%信号，记录信号源设定、MFC端实测值、设备反馈和采集系统显示。
- 按相同五点验证MFC反馈输出。对4-20mA回路同时记录回路供电、总负载和各端压降。
- 电气链路通过后再连接气路，用独立参考流量仪器验证实际流量；不要用MFC自身反馈证明自身准确度。
| 测试点 | 0-5V教学信号 | 4-20mA教学信号 | 应记录的结果 |
|---|---|---|---|
| 0% | 0.00V | 4.00mA | 端点实测值、软件显示、稳定状态 |
| 25% | 1.25V | 8.00mA | 输入与反馈偏差 |
| 50% | 2.50V | 12.00mA | 中点换算和极性 |
| 75% | 3.75V | 16.00mA | 输入与反馈偏差 |
| 100% | 5.00V | 20.00mA | 满量程映射和限幅状态 |
6. Python代码：计算信号百分比和工程流量
CSV输入包含接口模式、满量程、设定信号、反馈信号和独立参考流量。程序分别计算设定百分比、反馈百分比、设定工程流量、反馈工程流量、反馈相对设定的电气偏差，以及参考流量相对设定的偏差。
python
import argparse
import csv
import json
import statistics
MODES = {
"voltage_0_5": (0.0, 5.0),
"current_4_20": (4.0, 20.0),
}
REQUIRED = (
"mode", "full_scale_sccm", "command_signal",
"feedback_signal", "reference_flow_sccm"
)
def signal_percent(mode, signal):
if mode not in MODES:
raise ValueError("unsupported mode: " + mode)
low, high = MODES[mode]
return (signal - low) / (high - low) * 100.0
def analyse(rows):
if not rows:
raise ValueError("no rows")
points = []
for row in rows:
mode = row["mode"]
full_scale = float(row["full_scale_sccm"])
command_signal = float(row["command_signal"])
feedback_signal = float(row["feedback_signal"])
reference_flow = float(row["reference_flow_sccm"])
if full_scale <= 0:
raise ValueError("full scale must be positive")
command_percent = signal_percent(mode, command_signal)
feedback_percent = signal_percent(mode, feedback_signal)
command_flow = command_percent / 100.0 * full_scale
feedback_flow = feedback_percent / 100.0 * full_scale
points.append({
"mode": mode,
"command_percent": command_percent,
"feedback_percent": feedback_percent,
"command_flow_sccm": command_flow,
"feedback_flow_sccm": feedback_flow,
"electrical_tracking_error_percent":
feedback_percent - command_percent,
"reference_error_sccm": reference_flow - command_flow,
})
electrical_errors = [
abs(point["electrical_tracking_error_percent"])
for point in points
]
reference_errors = [
abs(point["reference_error_sccm"])
for point in points
]
return {
"points": points,
"maximum_absolute_electrical_error_percent": max(electrical_errors),
"mean_absolute_electrical_error_percent":
statistics.fmean(electrical_errors),
"maximum_absolute_reference_error_sccm": max(reference_errors),
}
def read_csv(path):
with open(path, newline="", encoding="utf-8") as handle:
reader = csv.DictReader(handle)
missing = [key for key in REQUIRED if key not in (reader.fieldnames or [])]
if missing:
raise ValueError("missing columns: " + ",".join(missing))
return list(reader)
def self_test():
rows = [
{"mode": "current_4_20", "full_scale_sccm": "100",
"command_signal": "4", "feedback_signal": "4",
"reference_flow_sccm": "0"},
{"mode": "current_4_20", "full_scale_sccm": "100",
"command_signal": "8", "feedback_signal": "8.16",
"reference_flow_sccm": "25.5"},
{"mode": "current_4_20", "full_scale_sccm": "100",
"command_signal": "12", "feedback_signal": "12",
"reference_flow_sccm": "50"},
{"mode": "current_4_20", "full_scale_sccm": "100",
"command_signal": "16", "feedback_signal": "15.84",
"reference_flow_sccm": "74.5"},
{"mode": "current_4_20", "full_scale_sccm": "100",
"command_signal": "20", "feedback_signal": "20",
"reference_flow_sccm": "100"},
]
result = analyse(rows)
assert len(result["points"]) == 5
assert abs(result["points"][2]["command_percent"] - 50.0) < 1e-12
assert abs(result["maximum_absolute_electrical_error_percent"] - 1.0) < 1e-12
assert abs(result["maximum_absolute_reference_error_sccm"] - 0.5) < 1e-12
print("SELF_TEST_OK")
print(json.dumps(result, indent=2))
if __name__ == "__main__":
parser = argparse.ArgumentParser()
parser.add_argument("csv_path", nargs="?")
parser.add_argument("--self-test", action="store_true")
args = parser.parse_args()
if args.self_test:
self_test()
elif args.csv_path:
print(json.dumps(analyse(read_csv(args.csv_path)), indent=2))
else:
parser.error("provide csv_path or --self-test")
bash
python mfc_analog_loop_check.py --self-test
python mfc_analog_loop_check.py mfc_loop_points.csv真实CSV中，信号单位由mode决定：voltage_0_5使用V，current_4_20使用mA。程序不自动裁剪低于0%或高于100%的值，因为越界数据可能正是接线、量程或故障诊断的证据。是否把特定电流解释为断线或故障码，必须依据具体设备手册。

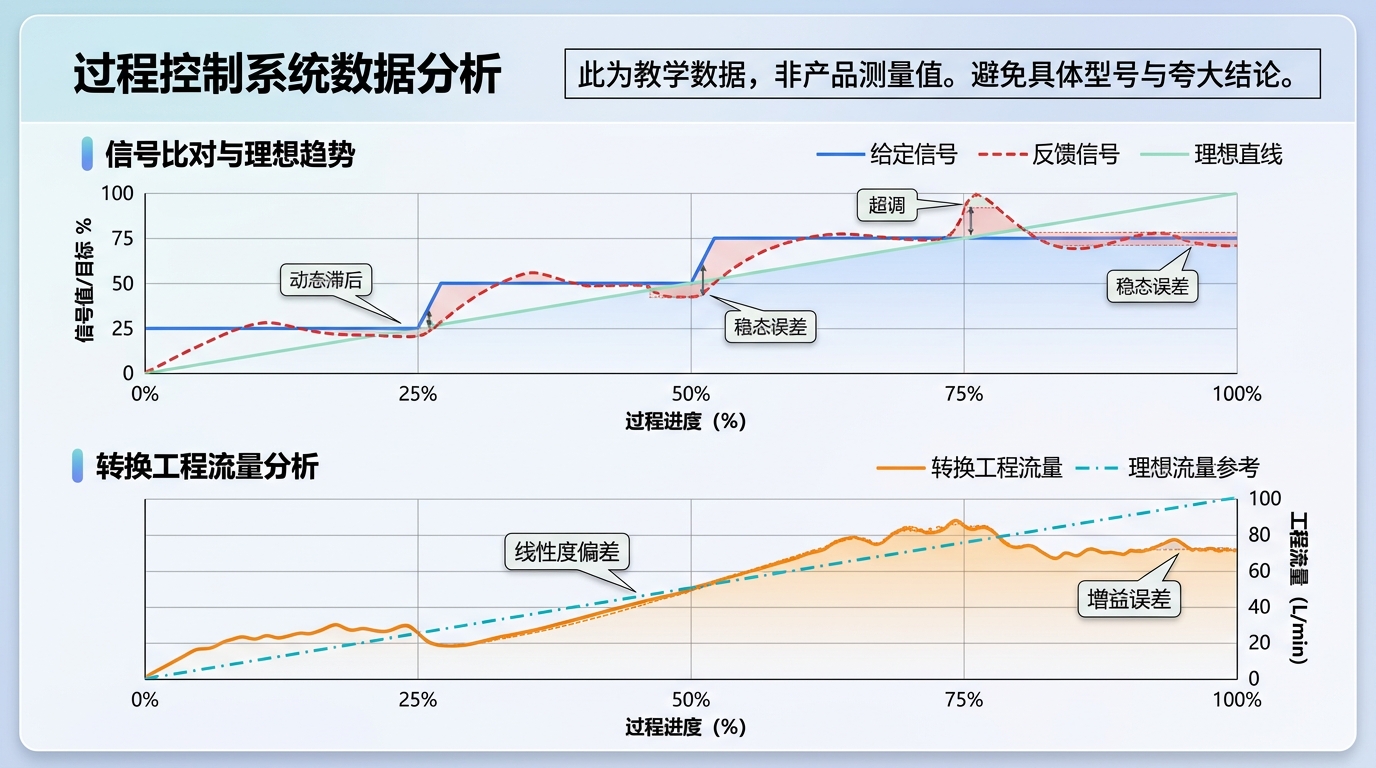

7. 教学结果与工程判读
自检使用100 sccm满量程和5个4-20mA教学测试点。反馈信号在25%和75%点分别加入正负0.16mA偏差，对应1个百分点的电气偏差；独立参考流量在这两点加入正负0.5 sccm偏差。程序输出最大绝对电气偏差1.0%，最大绝对参考流量偏差0.5 sccm。
这些数值只验证计算过程，不能作为MFC验收限值。正式判定必须使用产品规格、采集模块准确度、信号源与万用表不确定度、参考流量仪器不确定度和项目验收规则。
图2 先定位电气信号层，再进入气路与流量性能层，避免把两类问题混为一谈。
8. 常见异常与验证动作
| 异常 | 可能原因 | 验证动作 |
|---|---|---|
| 4mA被显示为20%满量程 | 软件按0-20mA换算，未扣除4mA低端 | 检查通道类型和线性映射公式 |
| 20mA时只能显示80% | 跨度或满量程参数错误 | 注入4mA和20mA，分别核对原始码值 |
| 电流回路始终为0mA | 无回路电源、回路开路或极性错误 | 根据手册确认源型和无源型，分段测端电压 |
| 反馈随其他设备启停跳变 | 公共端电位变化、屏蔽或地环路 | 检查等电位、隔离和布线，不盲目短接保护地 |
| 万用表串入后信号变小 | 电流档负载电压增加或接线位置错误 | 核对仪表负载电压与回路合规电压 |
| 模拟反馈正确，参考流量偏差大 | 气体、压力、温度、标定或阀门状态 | 进入独立流量验证，不再修改模拟量换算 |
9. 常见问题
9.1 MFC 0-5V接线需要几根信号线
至少需要信号和对应公共参考，但供电、使能和反馈可能使用其他针脚。具体数量和公共端能否共用必须查当前型号接线图。
9.2 MFC 4-20mA输入可以直接接PLC输出吗
不能一概而论。需要确认PLC输出类型、MFC输入是否有源或无源、回路电源、极性和总负载。接口名称相同不代表可以直接互接。
9.3 4mA为什么不是零电流
4-20mA使用非零低端表示0%工程值，有利于区分部分断线状态。但具体故障阈值和越界含义由设备定义，不能自动套用其他行业规则。
9.4 0-5V和0-10V配置错了会出现什么现象
常见结果是显示比例相差一倍或提前到达满量程。应在输入端注入已知电压并核对采集模块原始值和换算参数。
9.5 MFC反馈信号正常能证明流量准确吗
不能。反馈来自MFC自身测量链。流量准确度验证需要适合气体和量程的独立参考仪器，并记录温度、压力和标准状态。
9.6 屏蔽层应该两端都接地吗
没有通用答案。应按MFC、采集模块和整机接地设计执行，并评估频率、等电位和安全要求。不要把信号公共端、屏蔽层、机壳和保护地当成同一点任意短接。
9.7 低于4mA就一定代表断线吗
不一定。低于4mA可能是越界、故障指示、校准偏差或测量问题。只有具体设备手册定义了阈值时，才能作对应诊断。
9.8 Python换算结果可以直接写入PLC吗
本文代码只用于离线教学分析，没有通信、联锁、限幅、故障安全和权限控制，不能直接作为生产PLC控制逻辑。
10. 结论
MFC模拟量信号异常应按接口确认、端点实测、五点注入、软件换算和独立流量验证的顺序排查。0-5V与4-20mA的低端和跨度不同，4-20mA还必须解决回路供电、源型或无源型、总负载和极性问题。
最关键的工程边界是：模拟量回路校验不等于气体流量校准。先用标准电信号证明接线和换算，再用独立参考流量仪器证明真实流量，才能把电气问题与MFC气路、标定和阀门问题分开。
参考资料
- SEMI E56，Specification for Mass Flow Controllers，Semiconductor Equipment and Materials International。当前版本以标准组织发布为准。https://www.semi.org/en/standards
- Analog Devices，AD5421，16-Bit, Serial Input, Loop-Powered, 4 mA to 20 mA DAC Data Sheet。https://www.analog.com/media/en/technical-documentation/data-sheets/AD5421.pdf
- Texas Instruments，XTR117 4-20mA Current-Loop Transmitter Data Sheet。https://www.ti.com/lit/ds/symlink/xtr117.pdf
- National Instruments，Current Measurements: How-To Guide，电流测量和负载电压资料。https://www.ni.com/docs/en-US/bundle/ni-dmm/page/current-measurements.html
- NIST Technical Note 1297，Guidelines for Evaluating and Expressing the Uncertainty of NIST Measurement Results。https://www.nist.gov/pml/nist-technical-note-1297
- Python Software Foundation，csv、argparse、json和statistics标准库文档，Python 3.12。https://docs.python.org/3.12/library/index.html
正式项目还应引用具体MFC、信号源、数字万用表、采集模块和参考流量仪器的当前数据手册及校准文件。外部链接发布前需在当前网络环境复核。
