智慧交通系列（一）-十字路口车辆闯红灯检测告警抓拍系统（附含数据+源码+模型）

智慧交通系列-车辆闯红灯检测告警抓拍系统

基于深度定制的智能交通行业应用。

在保留原项目目标检测 / 姿态估计 / 图像分割三大 AI 能力的基础上，新增了车辆闯红灯检测、告警、抓拍留证等业务功能。

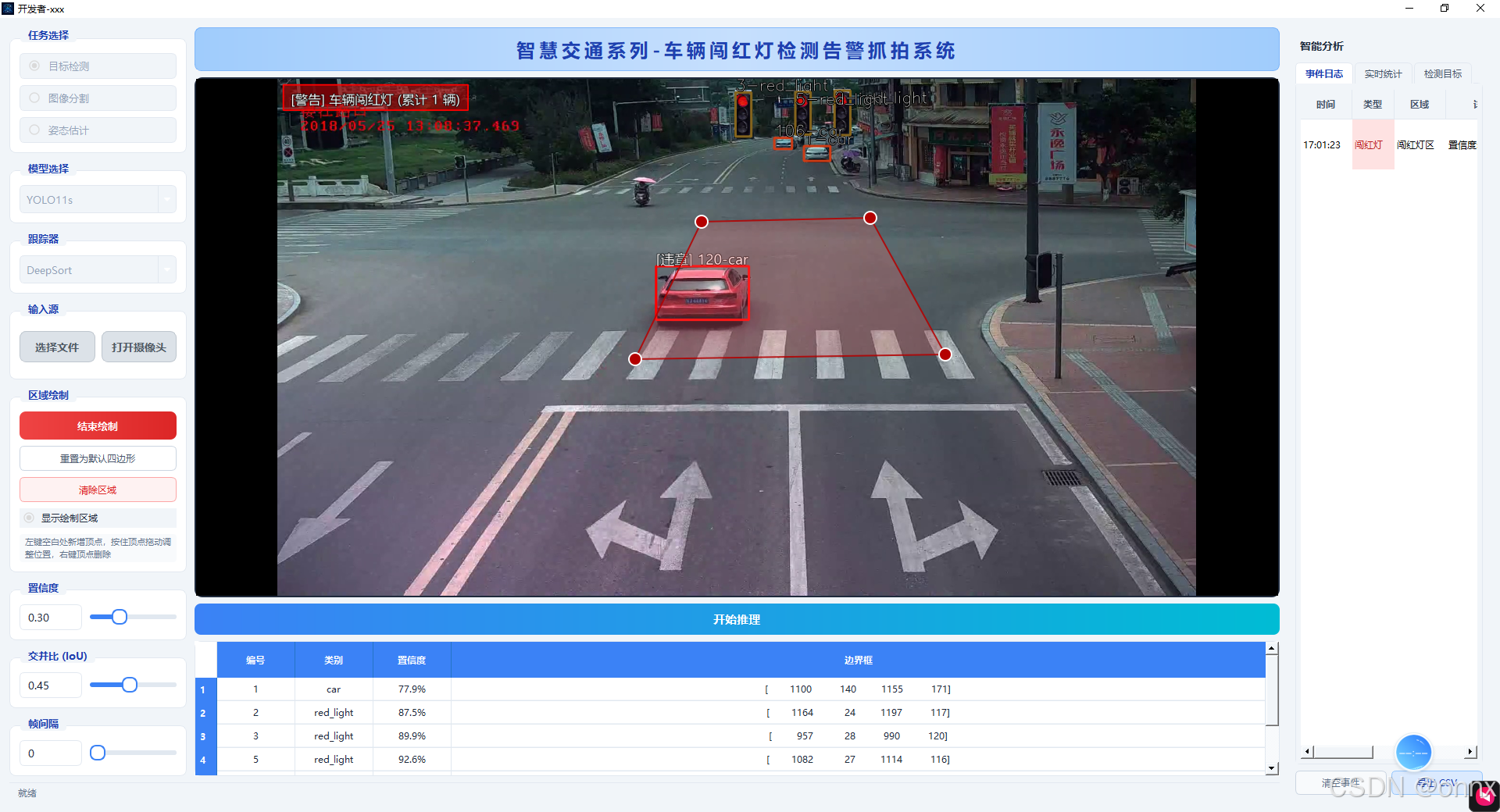

GUI运行界面

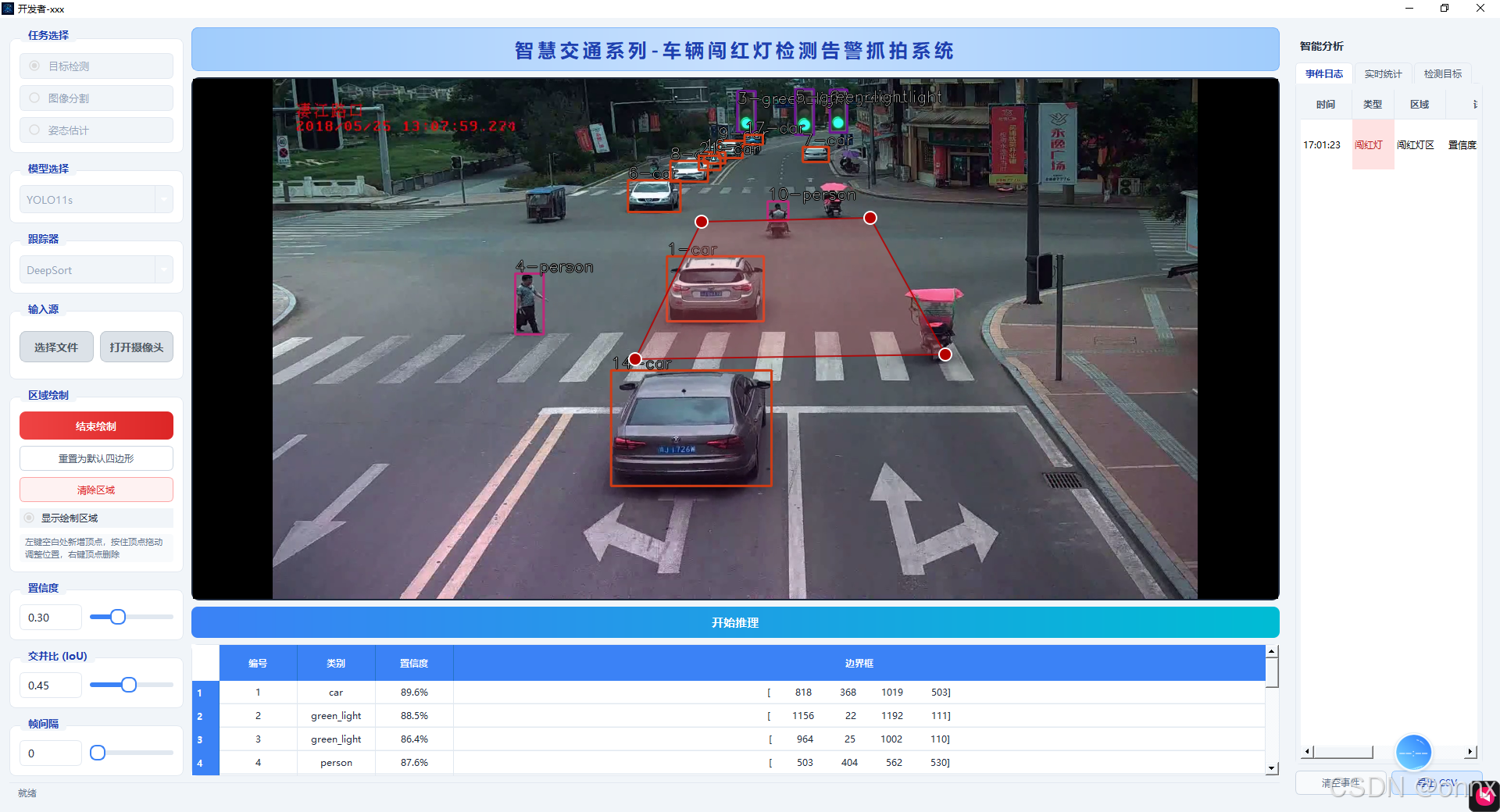

未闯红灯截图

闯红灯截图

[1. 项目简介](#1. 项目简介)
[2. 主要功能](#2. 主要功能)
[3. 技术栈](#3. 技术栈)
[4. 目录结构](#4. 目录结构)
[5. 安装与运行](#5. 安装与运行)
[6. 界面说明](#6. 界面说明)
[7. 核心架构](#7. 核心架构)
[8. 闯红灯检测业务详解](#8. 闯红灯检测业务详解)
[9. 多线程模型](#9. 多线程模型)
[10. 模型与权重](#10. 模型与权重)
[11. 关键文件清单](#11. 关键文件清单)
[12. 常见问题](#12. 常见问题)

1. 项目简介

本项目以智慧交通行业中的"车辆闯红灯自动检测"为业务主线，将 YOLO 系列目标检测与

多目标跟踪（ByteTrack / DeepSort）作为底层能力，配套 Qt 图形界面，可对接：

本地图片 / 视频文件
USB 摄像头 / 内置摄像头（设备编号）
RTSP 网络视频流

系统运行时一边对画面中的车辆与交通信号灯做实时检测 / 跟踪，一边在用户预先框定的

"闯红灯区域" 内做业务判定，命中即触发告警（屏幕角标 + 事件日志 + 抓拍图片留证）。

适用场景：智能交通路口卡口、校园 / 单位出入口违规检测演示、AI 教学示例项目。

2. 主要功能

2.1 AI 基础能力

任务	模型后端	说明
目标检测	YOLOv8 / YOLO11 / YOLO26（ultralytics `.pt`）	默认任务
姿态估计	YOLO11-Pose `.pt`	关键点 + 骨架可视化
图像分割	YOLO11-Seg `.pt`	像素级 mask 可视化

2.2 目标跟踪

ByteTrack：纯几何、速度快，参数已按 30FPS 场景调好。
DeepSort：带外观特征，遮挡恢复更稳，但推理更慢。
关闭跟踪：不做时序关联，每帧独立（"0-person" 这种伪 ID 会被强制置为 -1）。

2.3 输入源

本地图片：jpg / png / bmp / tif / gif / webp / heif 等
本地视频：mp4 / avi / mov / flv / mkv / webm 等
摄像头：本地 USB 摄像头（输入设备编号）
网络流：RTSP / HTTP 视频流地址

2.4 业务能力（项目定制部分）

闯红灯区域绘制：在画面上交互式画出任意多边形（最少 3 个、最多 8 个顶点），作为闯红灯判定区域。
闯红灯自动判定 ：
- 帧内出现 red_light 类目标；
- 帧内出现 car 类目标，且其边框中心点位于用户绘制的多边形内。
- 满足上述两条件 → 触发告警。
告警留证 ：
- 实时画面：闯红灯车辆边框变红 + 标签加 [违章] 前缀 + 左上角"车辆闯红灯（累计 N 辆）"半透明告警条；
- 事件面板：实时写入事件日志（时间、类型、区域、置信度、ID、抓拍缩略图），支持点击缩略图在系统看图工具中打开；
- 本地抓拍：原图 + 红色粗框 + 标签 + 时间戳，整帧保存到 snapshots/red_light/。
抓拍去重 ：开启跟踪时按 track_id 去重，关闭跟踪时（id=-1）按 IoU 与最近记录去重，避免重复抓拍同一辆车。

2.5 系统能力

GPU / CPU 自动切换；GPU 模式下默认启用 FP16 与 cuDNN benchmark。
多线程流水线（采集 / 推理 / 可视化分离），互不阻塞。
暂停 / 继续推理；视频可调帧间隔。
事件 CSV 导出。

3. 技术栈

类别	组件
GUI	PyQt5（5.15.x）
深度学习	PyTorch 2.0.1 + ultralytics 8.x
视觉	OpenCV（opencv-python-headless）
跟踪	ByteTrack、DeepSort（含 CNN 特征提取 ckpt.t7）
数值	NumPy、SciPy
字体	Pillow（用于中文渲染）
Python	3.9 / 3.10

注意：项目默认走 ultralytics .pt 后端 ，相比 ONNX 部署更简单且功能一致；如需 ONNX，仓库内仍保留 yolo_detector_onnx.py 等文件可切换。

4. 目录结构

text 复制代码

f:\project_code_all\ITS-Red-Light Detection\
├── main.py                       # 程序入口（MainWindow、信号连线、图标）
├── environment.yml               # Conda 环境定义
├── requirements.txt              # pip 依赖列表
├── 说明文档.md                   # 本文档
│
├── data/                         # 演示用素材（图片 / 视频 / UI 截图）
├── resources/                    # 自定义图标（app.ico/app.png/app.jpg）
├── snapshots/                    # 抓拍图保存目录
│   └── red_light/                # 闯红灯抓拍图（按时间戳命名）
│
├── weights/                      # 模型权重
│   ├── detection/                # 目标检测 .pt / .onnx
│   ├── pose/                     # 姿态估计 .pt / .onnx
│   ├── segmentation/             # 分割 .pt / .onnx
│   ├── classes.txt               # 当前使用的类别文件
│   └── classes-ori.txt           # 原始类别（备份）
│
├── src/
│   ├── data_type/                # 跨线程数据缓冲（LatestFrame、FrameBuffer）
│   │
│   ├── models/                   # 模型层
│   │   ├── base/                 # 基类 yolo_base.py
│   │   ├── detection/            # 目标检测（pt / onnx）
│   │   ├── pose/                 # 姿态估计
│   │   ├── segmentation/         # 图像分割
│   │   └── tracking/             # 跟踪器
│   │       ├── byte_track/       # ByteTrack（含 kalman / matching / gmc）
│   │       └── deep_sort/        # DeepSort（含 sort + deep CNN）
│   │
│   ├── qt/                       # Qt 业务层
│   │   ├── stream/               # 摄像头/AI 流
│   │   │   ├── video_capture.py  # 摄像头/视频流抓取线程
│   │   │   ├── ai_worker.py      # AI 推理 + 跟踪 + 闯红灯业务
│   │   │   ├── visualize.py      # 结果绘制线程
│   │   │   └── redlight_violation.py  # ★ 闯红灯业务核心
│   │   └── video/                # 文件处理
│   │       └── video_worker.py   # 本地文件处理线程
│   │
│   ├── ui/                       # UI 层
│   │   ├── main_window.py        # 主窗口（来自 .ui）
│   │   ├── main_window.ui        # Qt Designer 工程
│   │   ├── event_panel.py        # ★ 智能分析侧边栏（事件/统计/目标）
│   │   ├── polygon_overlay.py    # ★ 可交互多边形覆盖层
│   │   ├── apprcc.qrc            # Qt 资源文件
│   │   ├── apprcc_rc.py          # 资源 Python 模块
│   │   └── icons/                # 图标
│   │
│   └── utils/                    # 工具
│       ├── general.py            # 类别加载、图像 ID 标记等
│       ├── boxes.py              # box 工具
│       └── visualize.py          # ★ 绘制（框、关键点、告警 banner）
│
└── tests/                        # 单元测试占位

5. 安装与运行

5.1 创建环境（任选其一）

方式 A：Conda（推荐，CPU/GPU 都好用）

shell 复制代码

conda env create -f environment.yml
conda activate yolo_gui

方式 B：pip

shell 复制代码

pip install -r requirements.txt

requirements.txt 锁定的是 CUDA 11.7 + cuDNN 8.5 组合；若使用其他 CUDA 版本，请按需调整

torch / torchvision / onnxruntime-gpu 的版本。

5.2 准备模型权重

将 weights/detection/yolo11n.pt 等文件放到 weights/ 目录下（项目内已附带部分权重）。

如需 ONNX 模型，可使用 yolo export model=yolo11n.pt format=onnx 自行导出。

闯红灯检测要求模型类别中至少包含 car 和 red_light 。仓库默认 classes.txt

来自 COCO（无 red_light），因此 weights/classes-bk.txt 留作备份；

weights/classes-ori.txt 则是覆盖了 red_light 类的版本。模型加载时若 classes.txt

行数与 .pt 不一致会自动回退到 .pt 内置类别，请根据实际模型选好对应的 classes.txt。

5.3 运行

shell 复制代码

python main.py

启动后默认界面布局：

复制代码

┌───────────────────────────────────────────────────────────────────────┐
│              智慧交通系列-车辆闯红灯检测告警抓拍系统                     │
├──────────────┬────────────────────────────────────┬───────────────────┤
│  任务选择    │                                    │   智能分析         │
│  模型选择    │                                    │  ┌─────────────┐  │
│  跟踪器选择  │        实时画面 / 视频画面            │  │ 事件日志     │  │
│  置信度/IoU  │        （含多边形覆盖层）             │  │实时统计      │  │
│  帧间隔      │                                    │  │检测目标      │  │
│  输入源选择  │                                    │  └─────────────┘  │
│  区域绘制    │                                    │                   │
│  推理控制    │                                    │                   │
├──────────────┴────────────────────────────────────┴───────────────────┤
│                         检测结果表（id/class/conf/bbox）                │
└───────────────────────────────────────────────────────────────────────┘

6. 界面说明

6.1 左侧栏

任务（单选）：
- 目标检测（默认）
- 姿态估计
- 图像分割
当模型为 YOLOv13 时，仅支持目标检测，其它两个单选会自动禁用。
模型（下拉）：根据任务显示可选模型（yolo11n / yolo11s / ...）。
跟踪器（下拉）：关闭 / ByteTrack / DeepSort。
置信度 / IoU：双数值框 + 滑块双向绑定，实时同步到推理线程。
帧间隔（仅文件模式生效）：每 N+1 帧推理一次，用于跳帧加速。
输入源（高 40px 的两个按钮）：
- 选择文件（图片 / 视频）
- 打开摄像头（弹窗输入编号或 RTSP 地址）
区域绘制：
- 开始绘制区域 / 结束绘制
- 重置 / 清除
- 显示 / 隐藏

6.2 中间画面

上方有渐变蓝色标题栏（QToolBar 风格的浅蓝渐变 + 深蓝粗体字 + 圆角）。
实时画面（摄像头 / 视频）按 QLabel 居中等比缩放绘制。
闯红灯车辆边框为红色加粗 + [违章] 前缀；左上角红色半透明告警条显示累计违法车辆数。
顶部覆盖的 PolygonOverlay 在"开始绘制区域"时进入编辑态，可左键加点 / 拖拽顶点 / 右键删除（最少 3 个顶点）。

6.3 右侧"智能分析"侧边栏（`EventPanel`）

事件日志 ：表格 5 列（时间 / 类型 / 区域 / 详情 / 抓拍缩略图），闯红灯类目自动用红色背景标出。
缩略图支持点击 → 系统看图工具打开原图。
实时统计：事件总数 / 当前检测数 / 当前跟踪数 / 实时 FPS。
检测目标 ：当前帧所有目标的列表（#id class conf）。
底部按钮：清空事件 、导出 CSV（UTF-8 BOM，Excel 直接可读）。

7. 核心架构

整体架构采用 Qt 的"信号-槽 + QThread"模式，把数据采集、AI 推理、结果渲染分离到不同

线程，避免单帧推理阻塞 UI。

复制代码

              ┌────────────────────┐
              │   MainWindow (UI)  │
              └─────────┬──────────┘
                        │ signal/slot
   ┌────────────────────┼────────────────────┐
   ▼                    ▼                    ▼
CameraCaptureThread  AiWorkerThread   VideoVisualizationThread
   (抓帧)              (推理+跟踪)        (绘制+展示)
                        │                    ▲
                        │ violation_event     │ violation_hint
                        ▼                    │
              RedLightViolationDetector ─────┘
                        │
                        ▼
                snapshots/red_light/  ←  抓拍图落盘

(文件模式：用 FileProcessThread 合并 抓帧+推理+绘制，单线程内流水线)

摄像头模式：CameraCaptureThread → AiWorkerThread → VideoVisualizationThread 三个 QThread 串行。
文件模式：单 FileProcessThread 内部循环读帧 + 推理 + 绘制，开销更小。
闯红灯检测器 RedLightViolationDetector 只有一个实例，由 main.py 创建后分别注入两个 worker。

8. 闯红灯检测业务详解

8.1 触发条件（每帧）

python 复制代码

# src/qt/stream/redlight_violation.py
if (has_red_light                       # 帧中存在 red_light 类目标
    and 帧中存在 car
    and car.bbox 中心点在用户多边形内):    # 重心点 cv2.pointPolygonTest >= 0
    trigger_violation()

8.2 多边形

由 PolygonOverlay 维护，存的是归一化坐标 (0~1)，因此与画面分辨率无关；
窗口 resize / 多边形变化时，MainWindow._on_polygon_changed 会把新坐标同步给检测器；
顶点最少 3 个，最多 8 个；少于 3 个视为无效，不触发检测。

8.3 去重

跟踪器	去重策略
关闭跟踪（id=-1）	用当前 bbox 与最近 `max_recent=50` 条记录做 IoU 比对，`IoU > 0.5` 视为同一辆
ByteTrack / DeepSort	用 `track_id` 在 `violated_track_ids` 集合里查重

8.4 抓拍图

violation_id<trackid>_<时间戳>.jpg 命名，存到 snapshots/red_light/：

整帧（包含原 YOLO 框、告警 banner 之外的画面，因为抓拍发生在 draw 之前）
红色粗框覆盖到该车辆
框顶部 RED LIGHT VIOLATION ID=3 (98.5%) 标签
左上角时间戳

注：抓拍使用的是 frame（原始 BGR 帧），不包含运行时叠在画面上的 banner / 多边形。

8.5 事件推送

ai_worker.send_violation_event(list) → MainWindow._on_violation_events → EventPanel.add_violation_event
ai_worker.send_violation_hint(dict) → VideoVisualizationThread.get_violation_hint → draw_results 时读出 violation_track_ids 和 alert_message

8.6 类名约定

业务类	对应 COCO 类名	说明
`car`	`car`（COCO id=2）	触发主体
`red_light`	取决于模型；自定义训练时常作为新增类	触发前提

若你的模型 red_light 类名不同，请修改 MainWindow.__init__ 中的：
python 复制代码
self.violation_detector = RedLightViolationDetector(
    snapshot_dir=_snap_dir,
    car_class="car",
    red_light_class="red_light",   # ← 改成你的模型中对应类名
)

9. 多线程模型

9.1 摄像头模式

线程	职责	关键信号
`CameraCaptureThread`	`cv2.VideoCapture` 拉流，emit `[frame_id, frame]`	`send_frame`
`AiWorkerThread`	YOLO 推理 + 跟踪 + 闯红灯业务	`send_ai_output`、`send_violation_event`、`send_violation_hint`
`VideoVisualizationThread`	等比缩放、绘制、emit QImage	`send_displayable_frame`、`send_ai_output`

三线程通过 Qt 的 pyqtSignal 解耦，UI 线程只在最后一步 update_display_frame 设置 QLabel，

所以即使推理较慢也不会卡 UI。

9.2 文件模式

FileProcessThread 单线程内做：

读帧（OpenCV）
推理 + 跟踪
闯红灯业务
绘制（draw_results）
convert_cv_qt（预分配画布，避免每帧 4.6MB 内存分配）
emit 给 UI

暂停 / 继续使用 QMutex + QWaitCondition，不丢帧不撕裂。
图片任务一次性推理完会重新自动暂停，等待下一次操作。
视频任务结束保留最后一帧，不再清空画面为黑屏。

9.3 跨线程安全

多边形更新走 threading.Lock；
检测器状态对象不暴露原始 list 给外部修改，外部只通过 update_polygon / clear / detect 交互；
跟踪 ID 等值在 emit 前会被 copy.deepcopy，避免主线程渲染时被工作线程改写。

10. 模型与权重

10.1 类别文件

weights/classes.txt：当前默认使用（行数必须与 .pt 模型类别数一致，否则会自动回退 .pt 内置）。
weights/classes-ori.txt：原始（包含 red_light 类）备份。
weights/classes-bk.txt：更早版本。

模型加载逻辑见 src/models/detection/yolo_detector_pt.py 的 _resolve_class_names。

若训练了包含 red_light 类的专用模型 ，请将对应的类别文件改名为 classes.txt（或调整代码逻辑）。

10.2 已附带的权重

路径	说明
`weights/detection/yolo11n.pt`	YOLO11 nano，COCO 80 类
`weights/detection/yolo11s.pt`	YOLO11 small
`weights/pose/yolo11n-pose.onnx`	YOLO11 姿态（ONNX）
`weights/segmentation/yolo11s-seg.onnx`	YOLO11 分割（ONNX）

业务场景下，建议使用专门训练了 red_light 类的交通场景模型，否则系统不会自动识别红灯。

10.3 性能开关

GPU 自动 FP16 ：yolo11n 等支持 fp16 的模型在 CUDA 环境下自动启用 half=True。
Conv+BN 融合 ：模型加载完成后自动调用 model.fuse()。
cuDNN benchmark：连续等尺寸输入下会自动选最优卷积算法。
画布复用 ：FileProcessThread.convert_cv_qt 复用预分配 NumPy 数组 + 零拷贝 QImage 构造。

11. 关键文件清单

文件	作用
main.py	程序入口；UI 装配、信号绑定、状态机
src/qt/stream/redlight_violation.py	闯红灯业务核心：判定 + 去重 + 抓拍
src/qt/stream/ai_worker.py	摄像头模式下的 AI worker（推理+跟踪+闯红灯）
src/qt/stream/video_capture.py	摄像头/视频流抓帧线程
src/qt/stream/visualize.py	摄像头模式下的绘制线程
src/qt/video/video_worker.py	文件模式下的单线程流水线
src/ui/main_window.py	主窗口
src/ui/event_panel.py	智能分析侧边栏（事件/统计/目标）
src/ui/polygon_overlay.py	可交互多边形覆盖层（闯红灯区域绘制）
src/utils/visualize.py	通用绘制（框、关键点、违章改色、告警 banner）
src/models/detection/yolo_detector_pt.py	目标检测 ultralytics `.pt` 后端
requirements.txt	pip 依赖
environment.yml	Conda 环境

12. 常见问题

Q1：启动后画面没有目标识别？

确认 classes.txt 行数与所选 .pt 模型类别数一致。yolo_detector_pt.py 加载时若不一致会自动回退 .pt 内置类别并打印警告。

Q2：闯红灯检测不触发？

没有画多边形 → 至少 3 个顶点。
模型没有 red_light 类 → 换用包含红绿灯的专用模型。
区域设置好但没出现红灯 → 检查模型是否能识别 red_light 类。
控制台打印 [RED_LIGHT] 闯红灯检测器已就绪, 抓拍目录: ... 表示检测器已注入。

Q3：摄像头 / RTSP 拉不到？

Windows 下某些 USB 摄像头独占，需先关闭其它使用摄像头的程序；

RTSP 地址需包含用户名密码时建议用 rtsp://user:pass@host:port/...。

Q4：抓拍图很大？

默认保存的是 cv2.imwrite 默认质量 (~95)。如需压缩可改 redlight_violation.py 的 cv.imwrite 第三参数。

Q5：多边形顶点超出画面？

PolygonOverlay 已做边界裁剪，鼠标位置会被 clamp 到 [0, w/h]。

Q6：能否拓展其它业务（如违停、压线、车道偏离）？

可以。仿照 RedLightViolationDetector 新建一个业务类，

在 ai_worker.run / video_worker.run 中按相同模式调用并 emit 新的事件信号，

在 EventPanel 增加对应的事件类型即可。EventPanel.add_event 已经是通用接口。

Q7：抓拍目录想换位置？

修改 main.py 中：

python 复制代码

_snap_dir = os.path.join(os.path.dirname(os.path.abspath(__file__)),
                         "snapshots", "red_light")

附录 A：信号一览

信号	发射线程	接收端	用途
`send_frame`	CameraCapture	display/ai	单帧 BGR 数据
`send_ai_output`	ai_worker / display / file_worker	MainWindow	当前帧检测结果（list of dict）
`send_violation_event`	ai_worker / file_worker	MainWindow → EventPanel	新发生的闯红灯事件（含抓拍路径）
`send_violation_hint`	ai_worker	VideoVisualizationThread	每帧推送违章 ID + 累计告警文案
`send_displayable_frame`	VideoVisualizationThread	MainWindow	已绘制的 QImage
`send_display_frame`	FileProcessThread	MainWindow	同上（文件模式）
`send_play_progress`	FileProcessThread	MainWindow	视频播放进度（千分制）
`send_thread_start_stop_flag`	display_thread	MainWindow	状态机切换
`send_thread_start_finish_flag`	file_worker	MainWindow	状态机切换
`polygon_changed`	PolygonOverlay	MainWindow	多边形顶点变化（归一化坐标）

附录 B：检测结果数据结构

python 复制代码

{
    "id":          int,    # 跟踪 ID（关闭跟踪时为 -1）
    "class":       str,    # 类别名（"car" / "red_light" / "person" ...）
    "confidence":  float,  # 0~1
    "bbox":        [x1, y1, x2, y2],   # 像素坐标
    "keypoints":   np.ndarray,         # 姿态任务才有
    "segmentation": np.ndarray,        # 分割任务才有
}

业务层（闯红灯检测、事件面板、多边形区域绘制）为本项目新增实现。

智慧交通系列（一）-十字路口车辆闯红灯检测告警抓拍系统（附含数据+源码+模型）

智慧交通系列-车辆闯红灯检测告警抓拍系统

GUI运行界面

未闯红灯截图

闯红灯截图

目录

1. 项目简介

2. 主要功能

2.1 AI 基础能力

2.2 目标跟踪

2.3 输入源

2.4 业务能力（项目定制部分）

2.5 系统能力

3. 技术栈

4. 目录结构

5. 安装与运行

5.1 创建环境（任选其一）

方式 A：Conda（推荐，CPU/GPU 都好用）

方式 B：pip

5.2 准备模型权重

5.3 运行

6. 界面说明

6.1 左侧栏

6.2 中间画面

6.3 右侧"智能分析"侧边栏（EventPanel）

7. 核心架构

8. 闯红灯检测业务详解

8.1 触发条件（每帧）

8.2 多边形

8.3 去重

8.4 抓拍图

8.5 事件推送

8.6 类名约定

9. 多线程模型

9.1 摄像头模式

9.2 文件模式

9.3 跨线程安全

10. 模型与权重

10.1 类别文件

10.2 已附带的权重

10.3 性能开关

11. 关键文件清单

12. 常见问题

附录 A：信号一览

附录 B：检测结果数据结构

6.3 右侧"智能分析"侧边栏（`EventPanel`）
