无人机桥梁损伤目标检测数据集 | 桥梁损伤 无人机巡检 结构健康监测 多类别检测9135期
数据集概述
本数据集专注于无人机航拍视角下的桥梁结构损伤检测 ，服务于桥梁智能巡检、结构健康监测及养护决策。数据涵盖20类典型桥梁损伤类型，适配无人机巡检、自动化病害识别及损伤评估等应用。
数据集核心信息
| 数据要素 | 详细说明 |
|---|---|
| 类别 | 共 20 类（详见下方列表） |
| 数量 | 9978 张图像 |
| 格式 | 图像为 JPG；标签为 YOLO 格式的 txt 文件（水平边界框） |
| 应用价值 | 1. 智能巡检 ：支撑桥梁表观损伤的自动化检测与分类，替代人工登高检查。 2. 量化评估 ：通过损伤类型与分布统计，辅助结构健康评级与维修优先级排序。 3. 养护决策 ：为桥梁维修计划制定提供数据基础，优化维护资源分配。 4. 算法研发：为多类别损伤检测、细粒度识别等视觉任务提供大规模训练与评测数据。 |

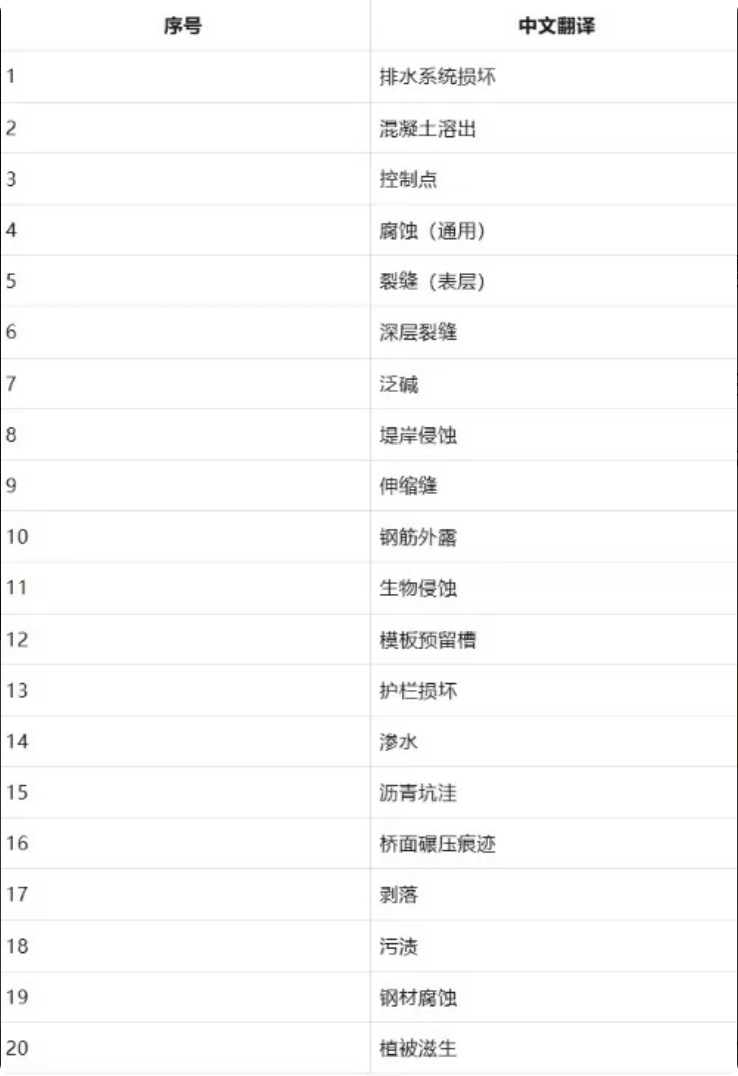

完整类别列表（共20类）
| 序号 | 中文类别名称 | 损伤类型说明 |
|---|---|---|
| 1 | 排水系统损坏 | 桥面排水设施损坏或堵塞 |
| 2 | 混凝土溶出 | 混凝土中可溶性成分被水浸出 |
| 3 | 控制点 | 测量控制点或监测标志 |
| 4 | 腐蚀(通用) | 材料表面氧化腐蚀 |
| 5 | 裂缝(表层) | 结构表面浅层裂缝 |
| 6 | 深层裂缝 | 深入结构内部的裂缝 |
| 7 | 泛碱 | 混凝土表面白色结晶析出物 |
| 8 | 堤岸侵蚀 | 桥台或河岸受水流冲刷侵蚀 |
| 9 | 伸缩缝 | 桥梁伸缩缝损坏或异常 |
| 10 | 钢筋外露 | 钢筋保护层缺失，钢筋暴露 |
| 11 | 生物侵蚀 | 生物作用导致的材料劣化 |
| 12 | 模板预留槽 | 施工模板遗留的凹槽或接缝 |
| 13 | 护栏损坏 | 桥梁护栏破损或变形 |
| 14 | 渗水 | 结构表面渗水、湿渍 |
| 15 | 沥青坑洼 | 桥面沥青铺装层坑洼 |
| 16 | 桥面碾压痕迹 | 桥面车辆碾压留下的痕迹 |
| 17 | 剥落 | 混凝土或涂层局部剥落 |
| 18 | 污渍 | 表面污渍、油污等 |
| 19 | 钢材腐蚀 | 钢结构部分氧化腐蚀 |
| 20 | 植被滋生 | 结构缝隙或桥面生长的植被 |
数据三要素解析
类别与损伤覆盖
- 数据集定义 20 类桥梁典型损伤，覆盖 结构损伤类 （裂缝、深层裂缝、钢筋外露、剥落）、材料劣化类 （腐蚀、泛碱、生物侵蚀、钢材腐蚀）、桥面病害类 （沥青坑洼、桥面碾压痕迹、渗水）及 附属设施类（排水系统损坏、护栏损坏、伸缩缝、植被滋生、堤岸侵蚀）。
- 损伤类型覆盖了从桥面到桥台、从结构到附属设施的多个部位，具有较强的系统性。
- 类别设置与桥梁养护技术规范中的常见病害分类相衔接。
数据规模与质量
- 图像总量约 9978 张，规模充足，能支撑多类别损伤检测模型的稳健训练。
- 图像为无人机航拍视角，采集自真实桥梁巡检场景，贴近实际应用环境。
- 采用通用 YOLO 格式（txt），可直接接入 YOLOv5、YOLOv8 等主流检测框架。
格式与结构
- 采用通用 YOLO 格式（txt），每张图像对应一个同名标签文件，包含类别 ID 与归一化边界框坐标，可直接接入主流检测框架。
- 图像与标签一一对应，数据结构规范，即拿即用。
知识普及：桥梁损伤视觉检测的技术要点
- 类别多样性：20类损伤在形态、尺度、颜色上差异显著，模型需具备较强的特征提取与分类能力。
- 小目标检测：裂缝、渗水等损伤在航拍图像中可能占比较小，需采用高分辨率输入或多尺度特征融合策略。
- 类间相似性：表层裂缝与深层裂缝、混凝土腐蚀与钢材腐蚀在视觉上可能相近，模型需依赖位置、形态与材质特征进行区分。
- 背景干扰：桥面标线、阴影、水体反光等可能与损伤混淆，建议训练时加入相关数据增强。
- 应用闭环：检测结果可结合桥梁桩号与结构信息，生成损伤分布图与维修工单，辅助养护决策。
快速开始（代码示例）
配置文件 data.yaml 示例：
yaml
train: ./dataset/images/train
val: ./dataset/images/val
nc: 20
names: ['排水系统损坏', '混凝土溶出', '控制点', '腐蚀', '裂缝(表层)',
'深层裂缝', '泛碱', '堤岸侵蚀', '伸缩缝', '钢筋外露',
'生物侵蚀', '模板预留槽', '护栏损坏', '渗水', '沥青坑洼',
'桥面碾压痕迹', '剥落', '污渍', '钢材腐蚀', '植被滋生']启动 YOLOv8 训练：
python
from ultralytics import YOLO
model = YOLO('yolov8m.pt')
model.train(
data='data.yaml',
epochs=100,
imgsz=640,
batch=16,
device=0
)标签
