激光雷达回波信号滤波与时刻鉴别算法：原理、代码实现与仿真验证

1. 背景：测距精度卡在哪里？

脉冲激光雷达的测距公式非常简单：

换算一下：1 ns 的时间误差对应 15 cm 的距离误差，1 ps 对应 0.15 mm。要做到毫米级测距，定时精度必须压到几十 ps 量级。

然而回波信号从"光子"变成"时间戳"，要经过一条完整的信号链路：

发射脉冲 → 信道（距离衰减/大气）→ 探测器（APD/SPAD）→ TIA 跨阻放大（带限）→ ADC/TDC → 数字处理

每一环都会引入噪声和畸变：APD 的雪崩过剩噪声（McIntyre 模型）、TIA 的带宽限制会展宽脉冲前沿、激光脉冲本身存在指数拖尾、TDC 有量化误差和 DNL/INL 非线性......最终留给数字端的任务就是两件事：

1. 滤波：在尽量不改变脉冲形态（尤其前沿和峰值位置）的前提下压制噪声；
2. 时刻鉴别 ：从滤波后的波形中"咬"出一个稳定、无偏、低抖动的到达时刻估计******** 。

评价一个时刻鉴别算法，有三个核心指标：

|------------------|---------------------------------------------------------------------------------------------------------|-----------|
| 指标 | 含义 | 性质 |
| 定时抖动（Jitter） | 重复测量下 的标准差 | 随机误差 |
| 定时偏置（Bias） | 均值与真值******** 之差 | 系统误差（可标定） |
| 行走误差（Walk Error） | ********随回波幅度变化的漂移 | 系统误差 |

理论上，白噪声下前沿定时的抖动下限约为：

即抖动与上升时间成正比、与信噪比成反比。这条公式后面会作为仿真的参考线。

2. 信号建模：先造一个"以假乱真"的回波

仿真的可信度取决于信号模型。本项目把回波建模为指数修正高斯（EMG）脉冲叠加完整硬件非理想效应：

def exgaussian_pulse(t, amp, t0, sigma, tau_tail=0.0):
    """非对称脉冲（指数修正高斯, EMG）：模拟实际激光器的拖尾"""
    if tau_tail <= 1e-6:
        return gaussian_pulse(t, amp, t0, sigma)
    z = (t - t0) / (np.sqrt(2) * sigma) - sigma / (np.sqrt(2) * tau_tail)
    y = (amp / 2.0) * np.exp(sigma**2 / (2*tau_tail**2)
                             - (t - t0) / tau_tail) * erfc(-z)
    y = np.nan_to_num(y, nan=0.0)
    m = y.max()
    return y * (amp / m) if m > 0 else y

完整链路仿真函数 simulate_linear_echo 把这些效应串了起来：

• tia_bandlimit：频域实现 n 阶 Butterworth 幅度响应，模拟 TIA 带限整形（脉冲前沿被展宽，这是抖动恶化的重要来源）；
• apd_noise_rms：McIntyre 过剩噪声模型，散粒噪声随过剩因子F(M)增长、热噪声被增益 M压制，因此存在最优雪崩增益；
• add_noise：高斯白噪声 + 可选 1/f噪声分量；
• saturation / adc_quantize：放大器削顶与 ADC 量化。

单光子（SPAD）体制则是另一套物理：逐事件泊松仿真 + 非扩展死时间模型，累积成 TCSPC 直方图。死时间会造成 pile-up 效应（峰位前移、前沿压缩），项目里实现了 Coates 生存概率校正：

def pileup_correction(hist, n_shots):
    """Coates 生存概率 pile-up 校正：真值 lambda_k = -ln(1 - p_meas(k)/S(k))"""
    n = hist / max(n_shots, 1)
    true = np.zeros_like(n)
    S = 1.0
    for k in range(len(n)):
        p = min(n[k] / S, 0.999) if S > 1e-9 else 0.999
        lam = -np.log(1.0 - p)
        true[k] = lam * n_shots
        S *= np.exp(-lam)          # 探测器存活概率逐 bin 衰减
    return true

顺带一提工程细节：为了用 PyInstaller 打包后体积减少 100 MB 以上，项目把用到的几个 scipy 函数（fftconvolve/firwin/filtfilt/curve_fit/erfc）全部用纯 NumPy 重写了一遍（np_compat.py），其中 LM 最小二乘是手写的 Levenberg-Marquardt 阻尼迭代 + 数值雅可比，与 scipy 同种子做了数值比对。

3. 数字滤波算法：五种方案的原理与实现

滤波的目标是在保形 与去噪之间取平衡------普通平滑会展宽前沿、移动峰值，直接恶化定时性能。

3.1 滑动平均

最简单的 FIR：。矩形窗的频响是 sinc 形，旁瓣高，且会明显展宽脉冲前沿，只适合高 SNR 场合。

3.2 高斯滤波

核函数 。高斯核无振铃、单调、且高斯回波与高斯核卷积后仍是高斯（只是

变为），峰值位置不变------这对定时应用极其友好：

def gaussian_smooth(t, x, sigma_ns=1.0):
    dt = t[1] - t[0]
    half = int(np.ceil(4 * sigma_ns / dt))
    tk = np.arange(-half, half + 1) * dt
    kernel = np.exp(-tk**2 / (2 * sigma_ns**2))
    kernel /= kernel.sum()
    return fftconvolve(x, kernel, mode='same')

3.3 低通 FIR（线性相位）

窗函数法设计（理想低通截断 × Hamming 窗），用 filtfilt 前向-反向两次滤波实现零相位，不引入任何群延迟畸变------定时应用里相位线性度比阻带衰减更重要。

3.4 匹配滤波------白噪声下的最优线性滤波器

这是通信原理里的经典结论：在加性白噪声下，使输出 SNR 最大化的线性滤波器，其冲激响应是信号的时间反转共轭，即与发射脉冲模板做互相关。输出峰值位置就是到达时刻的最大似然估计：

def matched_filter(t, x, sigma_ns):
    dt = t[1] - t[0]
    half = int(np.ceil(4 * sigma_ns / dt))
    tk = np.arange(-half, half + 1) * dt
    template = np.exp(-tk**2 / (2 * sigma_ns**2))
    template /= np.sqrt((template**2).sum())   # 归一化能量
    return fftconvolve(x, template[::-1], mode='same')

代价是它把"检测"和"定时"耦合在一起，且需要准确知道脉宽 作为模板参数。

3.5 小波阈值去噪

db4 小波分解 + 软阈值（VisuShrink，阈值 ，噪声强度用细节系数中位数估计 ）。对非平稳噪声适应性好，代码里做了降级处理：无 PyWavelets 时自动退化为高斯滤波。

3.6 滤波效果对比（SNR = 10 dB）

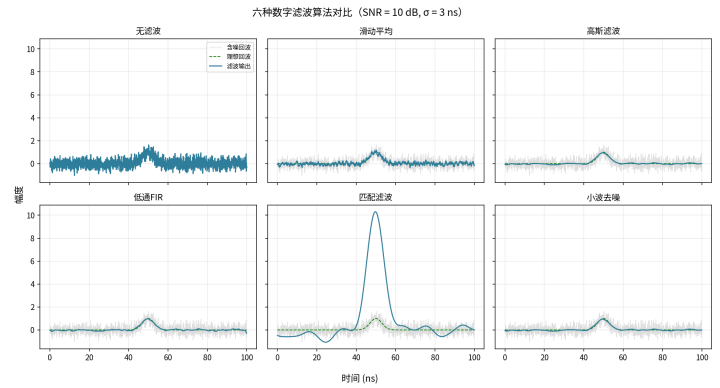

六种数字滤波算法对比

从图中可以直观看到：

• 滑动平均输出仍有明显毛刺，前沿被展宽；
• 高斯滤波 和低通 FIR干净地恢复了脉冲形态，输出与理想回波（绿虚线）几乎重合；
• 匹配滤波的输出不再是脉冲本身，而是一个又高又窄的相关峰（注意它的纵轴刻度）------信噪比增益肉眼可见，这也是为什么它兼具"滤波"和"鉴别"双重身份；
• 小波去噪在保留前沿陡度方面表现不错。

4. 时刻鉴别算法：七种线性模式 + 两种单光子模式

时刻鉴别要回答的问题是：回波到底"什么时候到的"？不同答案对应不同算法。

4.1 前沿鉴别（Leading Edge Discriminator, LED）

最朴素的方法：设一个固定阈值，线性内插求信号上升沿穿越阈值的时刻：

def _interp_crossing(t, y, level, rising=True):
    """线性内插求 y 穿越 level 的精确时刻；rising=True 取上升沿"""
    above = y >= level
    idx = np.where(np.diff(above.astype(int)) != 0)[0]
    for i in idx:
        if above[i + 1] and rising:
            t0_, t1_, y0, y1 = t[i], t[i+1], y[i], y[i+1]
            return t0_ + (level - y0) * (t1_ - t0_) / (y1 - y0)
    return np.nan

优点是实现极简（一个比较器就能做）；致命伤是行走误差：幅度变了，同一相对阈值（相对固定参考幅度）对应的穿越时刻也跟着变------幅度越大，前沿越早越过阈值，定时结果越提前。后面的仿真会看到它能漂出 5 ns 以上，即 80 cm 的测距误差。

4.2 双阈值鉴别

用两个阈值 测两个穿越时刻，间隔编码了幅度信息（幅度大 → 前沿斜率大 →

小），工程上用标定曲线补偿行走误差。是一种"测量后再修正"的思路。

4.3 恒比定时（Constant Fraction Discriminator, CFD）

模拟电路里的经典方案，数字实现为构造差分信号：

其过零时刻理论上与脉冲幅度无关（幅度缩放不改变过零位置），这就是"恒比"的含义------过零点恒定在脉冲的固定相对高度处。对高斯脉冲可以推出理论过零点偏移是固定值，可被标定吸收：

def cfd(t, x, fraction=0.5, delay_ns=2.0):
    dt = t[1] - t[0]
    shift = int(round(delay_ns / dt))
    delayed = np.roll(x, shift)
    delayed[:shift] = x[0]
    diff = delayed - fraction * x
    ipk = int(np.argmax(x)); pk = x[ipk]
    # 仅在信号显著区（x > 5% 峰值、含峰值的连续段）内搜索，避免噪声过零误触发
    sig_mask = x > 0.05 * pk
    lo, hi = ipk, ipk
    while lo > 0 and sig_mask[lo - 1]: lo -= 1
    while hi < len(x) - 1 and sig_mask[hi + 1]: hi += 1
    seg = diff[lo:hi]
    sign_change = np.where(np.diff(np.sign(seg)) != 0)[0]
    # 多个过零时取最靠近峰值的（真过零总在峰值附近 delay/2 量级）
    i = lo + sign_change[np.argmin(np.abs(sign_change - (ipk - lo)))]
    t0_, t1_, y0, y1 = t[i], t[i+1], diff[i], diff[i+1]
    t_est = t0_ - y0 * (t1_ - t0_) / (y1 - y0)   # 线性内插精化过零点
    return t_est, {'mark': (t_est, 0), 'cfd_signal': diff, 't_cfd': t}

注意代码里的两个工程细节：① 只在脉冲显著区内搜过零，否则基线噪声会造成大量虚假过零；② 延迟 应选在脉冲上升沿附近，太大会把过零点推到峰顶之后，那里斜率小、抖动大。

4.4 峰值时刻鉴别

直接找最大值，再用抛物线内插求亚采样精度的峰位：

def _parabolic_peak(t, y, i):
    """抛物线内插求 i 附近的亚采样峰值时刻"""
    y0, y1, y2 = y[i-1], y[i], y[i+1]
    denom = (y0 - 2*y1 + y2)
    dt = t[1] - t[0]
    return t[i] + 0.5 * dt * (y0 - y2) / denom

问题是峰顶处斜率趋近于零，噪声对峰位的扰动被放大，抖动天然偏大。

4.5 质心法

取阈值窗口内的幅度加权质心（先扣除阈值基底减小系统偏移）：

用了整个脉冲的信息，抗噪性好，但存在与窗口/脉形相关的系统偏移，且对非对称拖尾敏感。

4.6 高斯拟合（Levenberg-Marquardt）

把整个脉冲模型化为 ，用 LM 迭代直接解出。这是全波形分解的单分量版本，多目标场景（半遮挡、树冠-地面双回波）可扩展为多高斯和。模型正确时统计效率高，缺点是迭代计算量大、初值不好可能不收敛。

4.7 匹配滤波峰值

匹配滤波输出再取抛物线内插峰位------前面说过它就是白噪声下的最大似然到达时刻估计，弱信号检测性能理论最优。

4.8 七种算法单次仿真对比

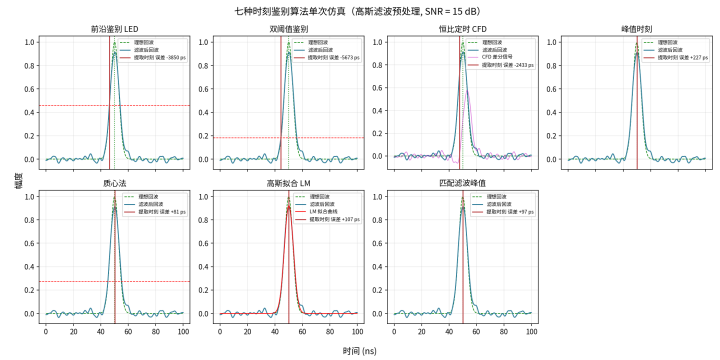

七种时刻鉴别算法单次仿真

图中红色竖线是提取时刻，绿色点线是真值 50 ns。可以看到 CFD 的差分信号（紫色）过零点非常干净；LM 拟合曲线（红）与滤波后回波几乎完全贴合；各算法在 SNR=15 dB 下单次误差都在百 ps 以内，但它们的"体质"差异要靠统计实验才能暴露。

4.9 单光子体制：TCSPC 直方图算法

SPAD + TCSPC 场景下，输入不是波形而是光子计数直方图，算法思路随之改变：

• 直方图质心法：中位数估计本底 → 取计数高于"本底 + 3σ"的峰值连续窗口 → 扣本底加权质心，天然亚 bin 分辨率；
• 直方图高斯内插法：高斯峰取对数后是二次函数！对峰值附近 bin 的log（计数）做加权二次拟合（权重=计数），由抛物线顶点公式 解析得到亚 bin 峰位。

5. 仿真平台设计

项目按"模型---算法---评估---界面"四层组织：

tof_sim/

├── signal_model.py # 信号链建模：EMG脉冲/APD噪声/TIA带限/SPAD死时间/TDC非线性

├── filters.py # 6 种滤波器，统一接口 y = f(t, x, **kw)

├── pickoff.py # 7+2 种时刻鉴别算法，统一接口 t_est, info = f(t, x, **kw)

├── metrics.py # 蒙特卡洛抖动分析 / 行走误差扫描 / 理论抖动参考

├── np_compat.py # 纯 NumPy 替代 scipy（fftconvolve/firwin/filtfilt/LM/erfc）

└── app.py # matplotlib 交互 GUI

设计上两个值得借鉴的点：

① 统一注册表 + 统一接口，算法即插即用。 所有滤波器挂在 FILTERS 字典、鉴别算法挂在 PICKOFF_LINEAR/PICKOFF_SPAD 字典里，GUI 的单选框直接遍历字典生成，新增算法只需写一个函数、加一行注册：

PICKOFF_LINEAR = {
    '前沿鉴别 LED': leading_edge,
    '双阈值鉴别': dual_threshold,
    '恒比定时 CFD': cfd,
    '峰值时刻': peak_pickoff,
    '质心法': centroid,
    '高斯拟合 LM': gaussian_fit,
    '匹配滤波峰值': matched_peak,
}

② 每个算法返回诊断信息 info （阈值线、CFD 差分信号、拟合曲线、标记点），GUI 据此自动可视化------调参时能直接"看见"算法在干什么，而不是只盯着一个误差数字。

GUI 用 matplotlib widgets（Slider + RadioButtons + Button）实现，左侧参数面板（、幅度、脉宽、SNR、阈值比例、CFD 参数、滤波核宽、蒙特卡洛次数），右侧三个视图：

• 主视图：单次仿真波形 + 阈值线 + 提取时刻标记 + ps 级误差显示；
• 左下：行走误差扫描曲线；
• 右下：蒙特卡洛误差直方图（σ、bias、失败率，并换算成 mm）。

蒙特卡洛与行走误差评估的核心逻辑：

def monte_carlo_linear(t, pickoff_func, n_trials=200, ...):
    """固定参数重复仿真，统计 t_est 的均值/标准差/失败率"""
    for _ in range(int(n_trials)):
        _, noisy, _ = simulate_linear_echo(t, amp, t0, sigma, snr_db, rng=rng)
        x = filter_func(t, noisy, **filter_kw) if filter_func else noisy
        t_est, _ = pickoff_func(t, x, **pickoff_kw)
        ests.append(t_est)
    ...

def walk_error_scan(t, pickoff_func, amps, ...):
    """幅度扫描下 t_est 的漂移；阈值类算法固定 amp_ref=1.0，否则自适应阈值会掩盖漂移"""
    ...

6. 仿真结果与分析

以下所有实验参数：脉宽 σ = 3 ns，t₀ = 50 ns（对应距离 7.49 m），采样间隔 0.05 ns，预处理统一用 σ=1 ns 的高斯滤波。

6.1 蒙特卡洛定时抖动（SNR = 20 dB，200 次重复）

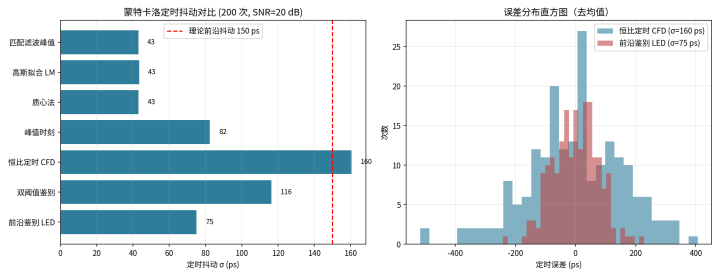

蒙特卡洛定时抖动对比

|----------|--------------|---------------------|-------------|
| 算法 | 抖动 σ (ps) | 偏置 (ps) | 折合距离 σ (mm) |
| 匹配滤波峰值 | 42.9 | -3.2 | 6.4 |
| 高斯拟合 LM | 43.3 | -3.3 | 6.5 |
| 质心法 | 43.0 | -3.8 | 6.5 |
| 峰值时刻 | 82.4 | +2.8 | 12.4 |
| 前沿鉴别 LED | 75.1 | -3731.7 | 11.3 |
| 双阈值鉴别 | 116.2 | -5677.8 | 17.4 |
| 恒比定时 CFD | 160.5 | -2486.3（理论固定偏移，可标定） | 24.1 |

几点解读：

1. 匹配滤波/LM 拟合/质心构成第一梯队（σ≈43 ps ≈ 6.5 mm），三者都把整个脉冲的能量用起来了，且偏置只有几 ps；
2. LED 的抖动其实不算差（75 ps），但它的偏置高达 -3.7 ns------这是固定阈值带来的系统性提前，好在偏置是确定性的，标定一次可以消除；真正可怕的是偏置还会随幅度变（见 6.2）；
3. CFD 的数字实现抖动偏大（160 ps） ：差分操作 s(t-τ) - k·s(t) 会把两路噪声叠加，且过零点位于脉冲中低部，数字重采样下的等效斜率不如模拟微分电路。它的价值不在抖动而在抗行走误差；
4. 图中红色虚线是理论前沿抖动参考ps，第一梯队能显著优于这个"前沿参考"，因为波形拟合类方法利用的信息多于单个穿越点。

6.2 行走误差扫描（幅度 0.5 → 10，20 倍动态范围）

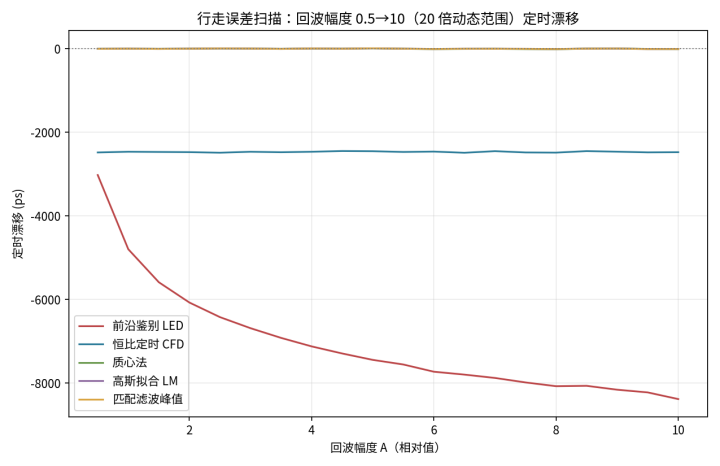

行走误差扫描

这是最能拉开差距的实验，结果非常明显：

• LED 漂移 5360 ps（≈ 80 cm）：幅度越小，前沿越过固定阈值越晚，定时系统性滞后，曲线一路下掉------不补偿的话，同一面墙在远处测和近处测能差出大半个身位；
• CFD 全范围漂移仅 41 ps，一条直线， 理论过零点与幅度无关；
• 质心法 21 ps、LM 拟合和匹配滤波峰值各 16 ps，同样几乎纹丝不动。

工程结论很清晰：LED 便宜但必须配行走误差补偿（双阈值标定曲线就是一种），CFD/拟合类/匹配滤波天然免疫幅度变化。 实际产品中常见的组合就是"LED 粗测 + 幅度校正表"或直接用 CFD 芯片。

6.3 抖动随 SNR 变化（0 ~ 30 dB）

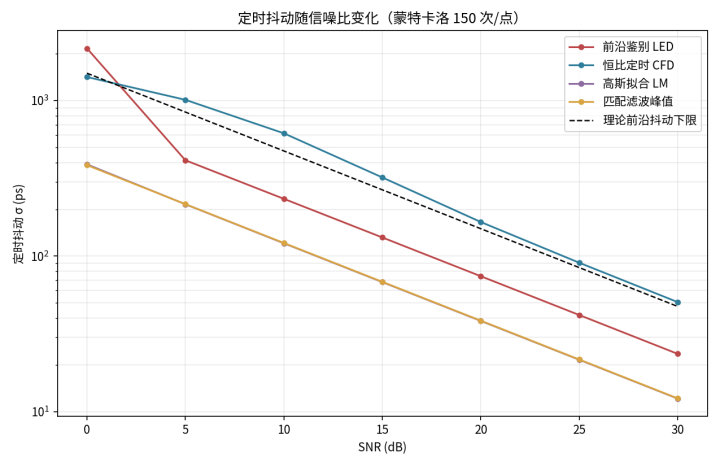

抖动 vs SNR

对数纵轴下四条曲线都是漂亮的斜线，说明各算法抖动都遵循的规律，量级关系在全 SNR 范围内保持稳定：

• LM 拟合与匹配滤波几乎重合，0 dB 时约 390 ps，30 dB 时压到 12 ps（1.8 mm）；
• LED 在低 SNR 下恶化最快（0 dB 时 2.2 ns），因为阈值穿越点附近的噪声直接 1:1 转化为定时误差；
• CFD 在全范围都比 LED 差约 2 倍，再次印证数字差分放大噪声的代价------但结合 6.2，它换来的是 20 倍幅度动态内 41 ps 的稳定性。

6.4 单光子模式（SPAD/TCSPC）

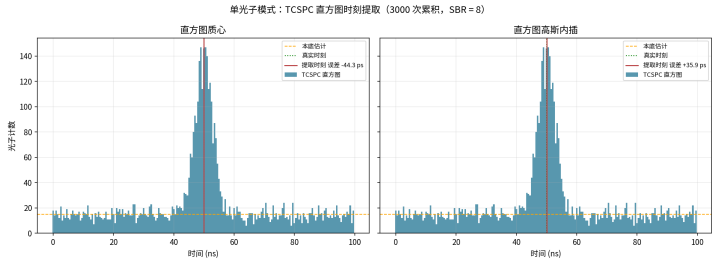

TCSPC 直方图时刻提取

3000 次激光发射累积、信号光子率 0.08 MHz、背景 0.01 MHz（SBR = 8）的条件下，直方图信噪比其实相当差，但两种算法都稳定锁住了峰位，单次提取误差在百 ps 量级。高斯内插法利用 log-计数抛物线顶点求亚 bin 峰位，比质心更省光子数------在单光子激光雷达里，光子就是续航和帧率，"省光子"是硬指标。蒙特卡洛（60 次重复累积）下两种算法的偏置均可控制在 bin 宽（0.5 ns）的 1/10 以下，验证了亚 bin 内插的有效性。

6.5 综合选型建议

|-----------------------|----------------------|
| 场景 | 推荐 |
| 追求极限精度、算力充足（离线处理/测绘级） | 高斯拟合 LM / 匹配滤波峰值 |
| 高动态范围（近远目标混叠）、实时硬件实现 | 恒比定时 CFD（模拟前端） |
| 成本敏感、可接受标定补偿 | 前沿鉴别 LED + 双阈值行走误差标定 |
| 单光子 SPAD 阵列 | 直方图高斯内插（省光子）/ 质心（稳健） |
| 预处理滤波 | 高斯滤波（保形）/ 匹配滤波（检测最优） |

7. 总结

本文从一条"1 ns = 15 cm"的换算出发，完整走了一遍脉冲激光雷达定时链路：EMG 脉冲 + APD/TIA/ADC 非理想效应的信号建模 → 五种滤波器的保形去噪对比 → 七种线性模式 + 两种单光子模式时刻鉴别算法的原理与代码 → 蒙特卡洛抖动 / 行走误差 / SNR 扫描三组定量实验。核心结论：

1. 白噪声下匹配滤波是理论最优的检测与定时框架，LM 高斯拟合和质心法在工程上能达到同等抖动水平（~43 ps @ 20 dB）；
2. 抖动决定精度下限，行走误差决定系统上限------LED 的 5.4 ns 幅度漂移与 CFD 的 41 ps 形成三个数量级的对比，算法选型首先要回答"你的回波动态范围有多大"；
3. 单光子体制下问题从"波形定时"转化为"统计直方图定时"，log-高斯内插是性价比极高的亚 bin 方案。
