技术实践：HR如何用JVS-Logic可视化编排实现考勤数据同步（含节点配置与异常处理）

本文以HR配置钉钉考勤同步至薪资系统的实操过程为线索，详解JVS-Logic可视化逻辑引擎的五层能力结构、关键节点配置方法、异常分支处理逻辑及组件化复用机制，提供可验证的技术路径与配置要点。

技术实践背景：为什么考勤同步适合用可视化编排落地

在企业多系统并存架构中，HR系统与钉钉考勤系统间的数据同步是一个典型「低复杂度、高频率变更、强时效性」场景：

• 数据源固定（钉钉开放平台 API）；

• 同步字段明确（打卡时间、状态、工号等）；

• 异常模式可枚举（token 失效、空响应、HTTP 429/500、JSON schema 变更）；

• 业务规则轻量（如：仅同步「已审批」打卡记录，过滤测试账号）。

这类任务若走传统开发流程，需研发写 HTTP Client、建数据库表、加重试逻辑、补日志埋点、走测试发布------但实际编码工作量常不足 200 行 Java/Python。瓶颈不在实现难度，而在交付链路冗长与权责割裂。

JVS-Logic 提供的可视化编排能力，本质是将「流程即代码（Flow-as-Code）」抽象为可调试、可版本化、可审计的图形化 DSL，使具备基础系统权限与业务语义理解能力的 HR 人员，能完成端到端配置闭环。

---

一、五层能力模型：理解可视化编排的技术分层

JVS-Logic 并非简单流程图工具，其底层按职责划分为五个正交能力层，每层对应明确的技术契约：

层级	技术职责	典型节点示例	HR 配置关注点
触发层	定义执行入口与调度策略	定时触发（Cron 表达式）、Webhook 监听、消息队列消费	Cron 精度（支持秒级）、触发条件是否含业务上下文（如「仅工作日」）
编排层	控制执行流与并发模型	分支判断（if/else）、并行执行、循环、子流程调用	条件表达式语法（支持 JS 表达式或内置函数）、超时/重试策略配置
处理层	数据加工与状态管理	变量赋值、JSONPath 提取、公式计算、脚本节点（JS/Python）	输入输出字段映射是否显式声明、中间变量是否持久化
连接层	对接外部系统与存储	HTTP 请求（含鉴权）、数据库查询/更新、Redis 操作、文件读写	连接池参数、SSL 证书信任配置、敏感字段加密方式
治理层	运维可观测与生命周期管控	节点级执行日志、输入/输出快照、版本对比、回滚操作	日志保留周期、快照字段白名单、权限隔离粒度

✅ 实践提示：首次配置建议从「触发层 + 连接层 + 治理层」最小闭环入手（如：定时拉取 → 写库 → 查日志），再逐步叠加编排与处理逻辑，避免一次性配置过载。

---

二、考勤同步实操：从零配置一个可运行流程

以下以「每小时同步钉钉考勤数据至本地 MySQL 薪资库」为例，说明关键节点配置逻辑与避坑要点。

步骤 1：配置定时触发节点

• 类型：定时触发

• Cron 表达式：0 0 * * * ?（每小时整点执行）

• 注意：JVS-Logic 默认使用 Quartz 语法，不支持 */1 * * * * ? 这类非标准写法，需显式声明秒位（首位为秒）。

步骤 2：调用钉钉考勤 API（HTTP 节点）

• 方法：POST

• URL：https://oapi.dingtalk.com/topapi/attendance/getusergroupbydate

• Header：

  json
  {

  "Content-Type": "application/json",

  "Authorization": "Bearer {{token}}"

  }

• Body（使用变量注入）：

  json
  {

  "userid_list": ["{{userid_list}}"],

  "work_date": "{{formatDate('YYYY-MM-DD', -1)}}"

  }

• ✅ 关键配置：勾选「自动重试」（最多3次），启用「失败跳过后续节点」防止脏数据写入。

步骤 3：异常分支判断（分支节点）

基于 HTTP 节点输出 response.status 与 response.data.errcode 做多路判断：

js

// 分支条件表达式（JS 模式）

if (response.status !== 200) {

return 'http_error';

} else if (response.data && response.data.errcode === 0) {

return 'success';

} else if ([10001, 10002].includes(response.data.errcode)) {

return 'token_expired'; // 需触发 token 刷新子流程

} else {

return 'data_error';

}

⚠️ 注意：分支节点必须显式返回字符串标签，且所有分支出口需有对应连线，否则流程中断。

步骤 4：数据清洗与写库（数据库节点）

• 连接：预配置的 MySQL 数据源（需提前授权 INSERT ON salary.attendance_sync）

• SQL 模板（参数化防注入）：

  sql
  INSERT INTO attendance_sync (emp_id, check_time, status, sync_time)

  VALUES (?, ?, ?, NOW())

  ON DUPLICATE KEY UPDATE status = VALUES(status), sync_time = VALUES(sync_time)

• 参数映射：

  • ?1 ← $.userid（JSONPath 提取）

  • ?2 ← $.checkTime

  • ?3 ← $.status

✅ 推荐启用「事务包裹」选项，确保单次 HTTP 响应内多条记录原子写入。

---

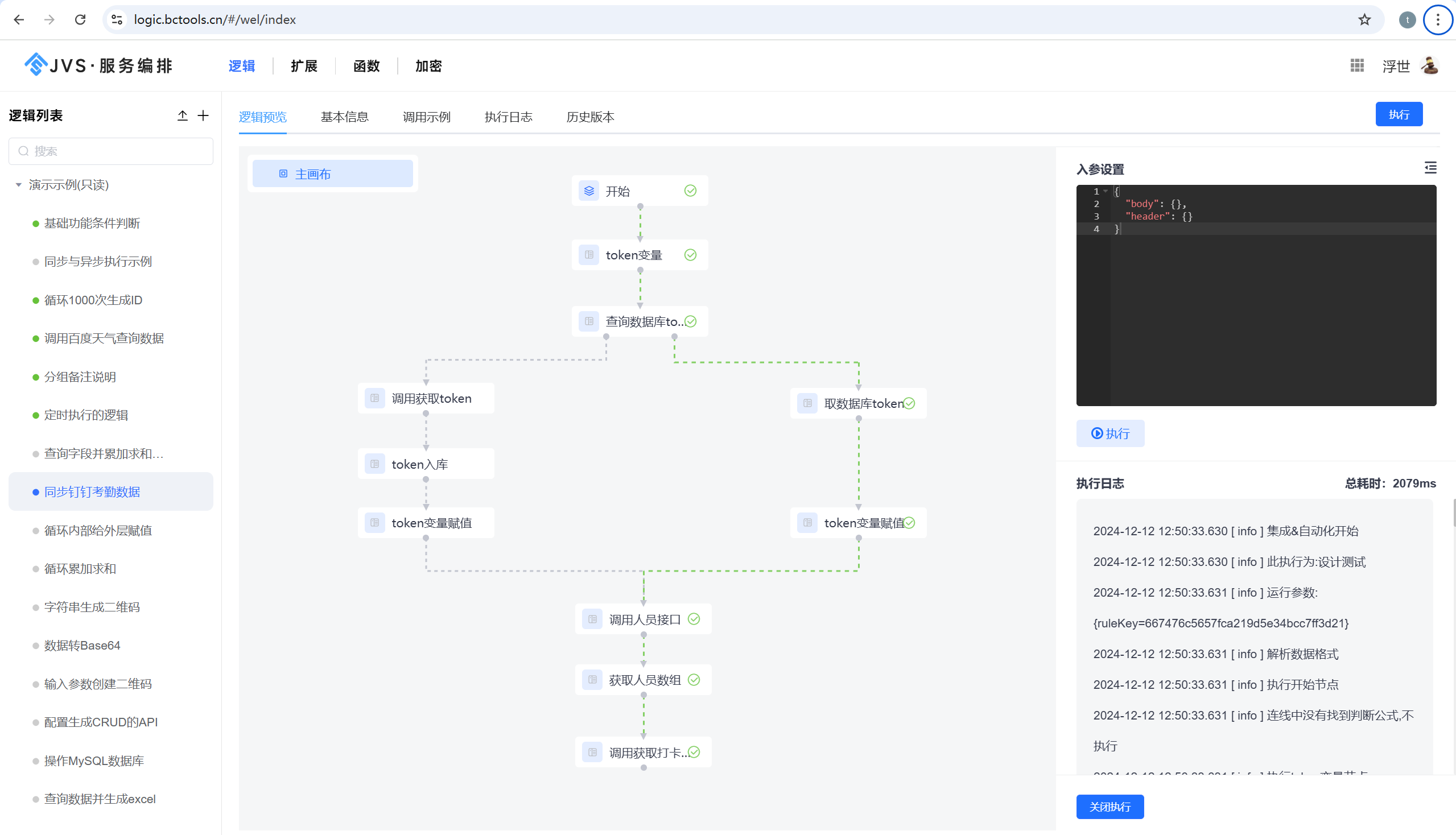

三、可观测性配置：如何快速定位失败节点

流程失败时，不依赖日志文件或研发介入，HR 可通过以下三步自主排查：

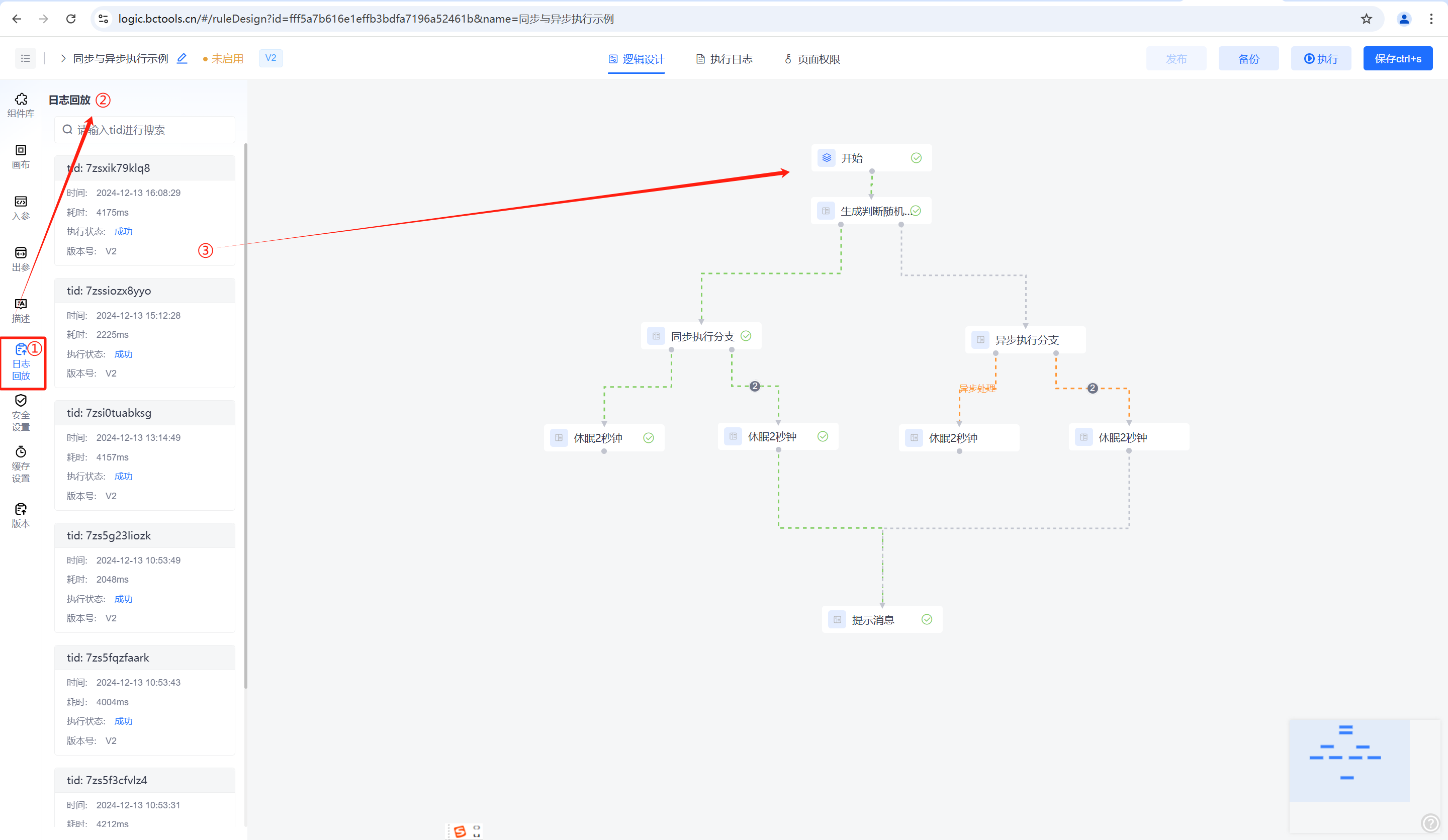

1. 进入执行日志页 → 按时间筛选最近失败实例；

2. 点击任一失败节点 → 查看该节点的：

   • 输入快照（原始 HTTP Request / 上游变量值）

   • 输出快照（Raw Response Body、SQL 绑定参数）

   • 耗时与错误堆栈（如 java.net.SocketTimeoutException）；

3. 比对成功/失败实例输入差异 → 快速识别是否因某员工 ID 格式异常导致 JSON 解析失败。

✅ 实践验证：某次失败日志显示 response.data.checkinRecords 为 null，HR 检查后发现是钉钉接口返回空数组而非 []，立即在分支节点补充 Array.isArray(data.checkinRecords) 判断，10 分钟修复上线。

---

四、组件化沉淀：将单次配置升级为可复用资产

完成首次配置后，可通过以下操作转化为标准化组件：

• 导出模板 ：点击「导出为 Logic Template」→ 生成 .logic.json 文件（含节点定义、连接配置、版本元信息）；

• 导入复用：在新环境导入模板 → 自动校验缺失连接（如数据库地址、钉钉 CorpID）→ 仅需修改标黄参数字段；

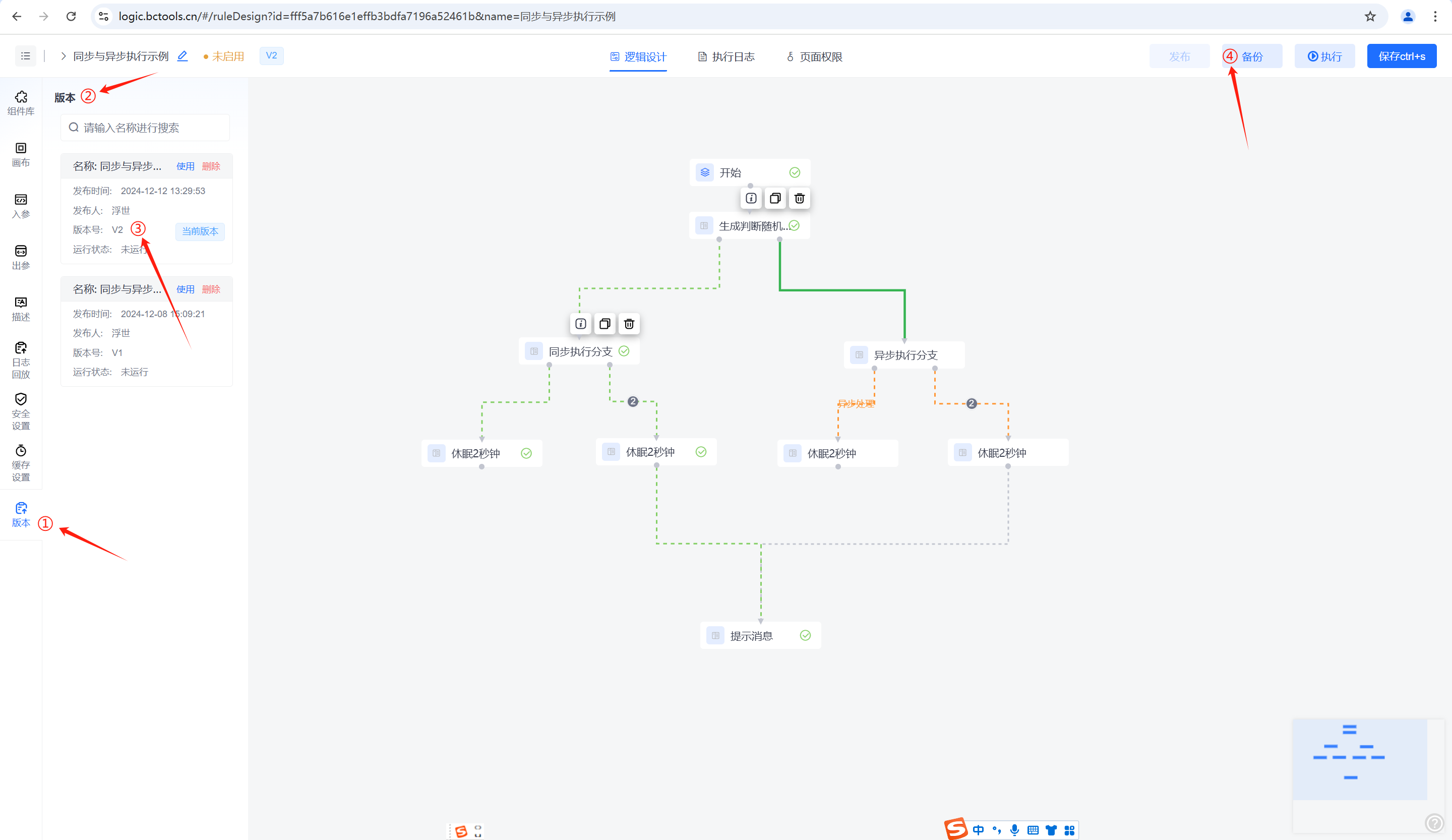

• 版本控制：每次保存自动创建新版本（v1.0.0 → v1.0.1），支持：

  • 左右对比差异（突出新增/删除节点、表达式变更）；

  • 一键回滚至任意历史版本；

  • 查看变更人与时间戳（对接 LDAP/AD 登录态）。

---

五、安全与权限前提：技术人员需协同确认的基线

可视化编排并非无约束，以下四点需在实施前由 IT 团队协同确认：

1. 最小权限数据库账号 ：HR 配置节点仅需 SELECT（读钉钉 API）和 INSERT/UPDATE（写薪资库），禁用 DROP/ALTER；

2. 私有化部署验证 ：确认 JVS-Logic 已部署于企业内网，且 HTTPS 代理策略允许访问 oapi.dingtalk.com；

3. API Token 生命周期管理 ：钉钉 access_token 需配置自动刷新逻辑（建议封装为独立子流程，被主流程调用）；

4. 网络策略放行 ：确保 JVS-Logic 服务器出向 443 端口可达，且 DNS 解析正常（避免因 oapi.dingtalk.com 解析失败导致全量超时）。

✅ 技术建议：在首次上线前，用 curl -v 手动模拟钉钉 API 调用，验证网络连通性与证书信任链，避免将网络问题误判为逻辑错误。

---

总结：可视化编排不是替代开发，而是重构协作边界

• 对 HR：获得「定义触发时机 → 编排异常路径 → 持久化关键状态 → 审计执行痕迹」的完整能力闭环；

• 对研发：释放重复性胶水代码工作，聚焦高价值任务（如：构建统一 API 网关、设计分布式事务补偿机制）；

• 对企业：形成可版本化、可权限化、跨系统复用的「业务能力资产目录」，支撑流程自动化从点状试点走向体系化建设。

本文所述配置已在多个客户生产环境稳定运行超 6 个月，平均单次同步耗时 < 1.2s，失败率 < 0.3%（主要源于钉钉侧限流）。所有操作均可在 JVS-Logic Web 控制台完成，无需命令行或代码编辑器介入。
