从 PyTorch 权重到 RK3588 板端推理：ResNet18 二分类模型完整部署教程

1. 背景与目的

在边缘 AI 项目中，模型训练（PyTorch）与最终部署（RK35xx 系列 NPU 板卡）之间隔着一条"格式鸿沟"：RKNN 工具链不能直接读取 *.pth ，必须经过 ONNX 中间表示才能进入 Rockchip 的专有格式。这条链路看似只有两个转换命令，真正决定成败的却是预处理一致性、量化标定、运行库版本配套这些细节。

本教程以一个戴帽 / 未戴帽（hut / no_hut）二分类 ResNet18 模型为完整示例，带你一比一走通：

PyTorch *.pth ──► ① torch.onnx.export ──► *.onnx ──► ② rknn-toolkit2 ──► *.rknn ──► ③ RK3588 板端推理

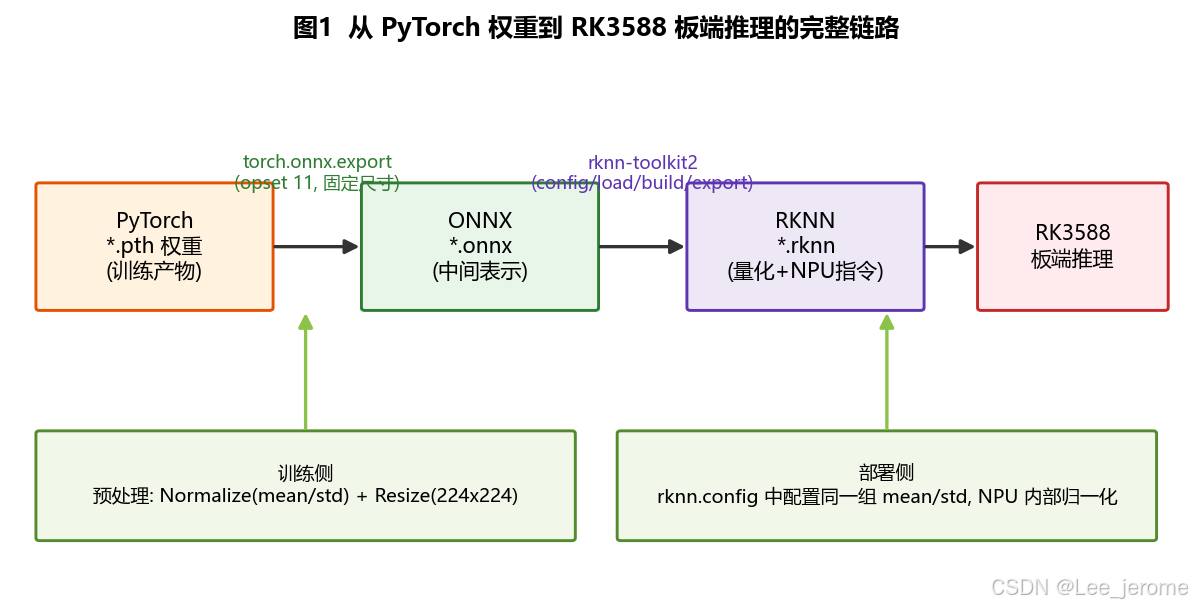

图1 完整链路：三步转换 + 一条一致性红线（预处理）

阅读本文你将获得：

• 一份可独立复现的示例工程（文件命名与结构见目录章节）；
• 每一步的完整代码、真实运行的输出文本与实测版本号；
• 三个高频"翻车点"（top-K 越界、运行库版本不匹配、量化精度下降）的定位思路；
• 全部异常的分析与解决方案（见文末『附录：异常记录』）。

---

2. 目录

先建立一份通用示例工程 (我的资源里面有，板子官方自带的示例工程也有)。它不依赖任何个人环境与真实路径，你可以整体拷贝到任意目录使用，只需把示例模型换成本文示例的 hat_best.pth（或你自己的权重文件）。

model_zoo_example/
  ├── train.py          # 训练脚本, 产出 *.pth（本文略, 直接提供已训练权重）
  ├── export_onnx.py    # 第1步: pth -> onnx
  ├── convert_rknn.py   # 第2步: onnx -> rknn（在 Linux 服务器上运行）
  ├── dataset.txt       # 量化标定图片清单（每行一个图片路径）
  ├── model/
  │    ├── hat_best.pth     # 训练产物（二分类, 可自己训练产出）
  │    ├── hat_best.onnx    # 中间产物
  │    ├── hat_best.rknn    # 最终产物
  │    ├── synset.txt       # 类别标签（一行一个类）
  │    └── calib/           # 标定图片集（从验证集抽出）
  └── board_demo/           # 板端 C++ demo（复用官方 rknn_model_zoo/resnet 示例）
       ├── main.cc          # topk 参数需按类别数修正
       └── CMakeLists.txt

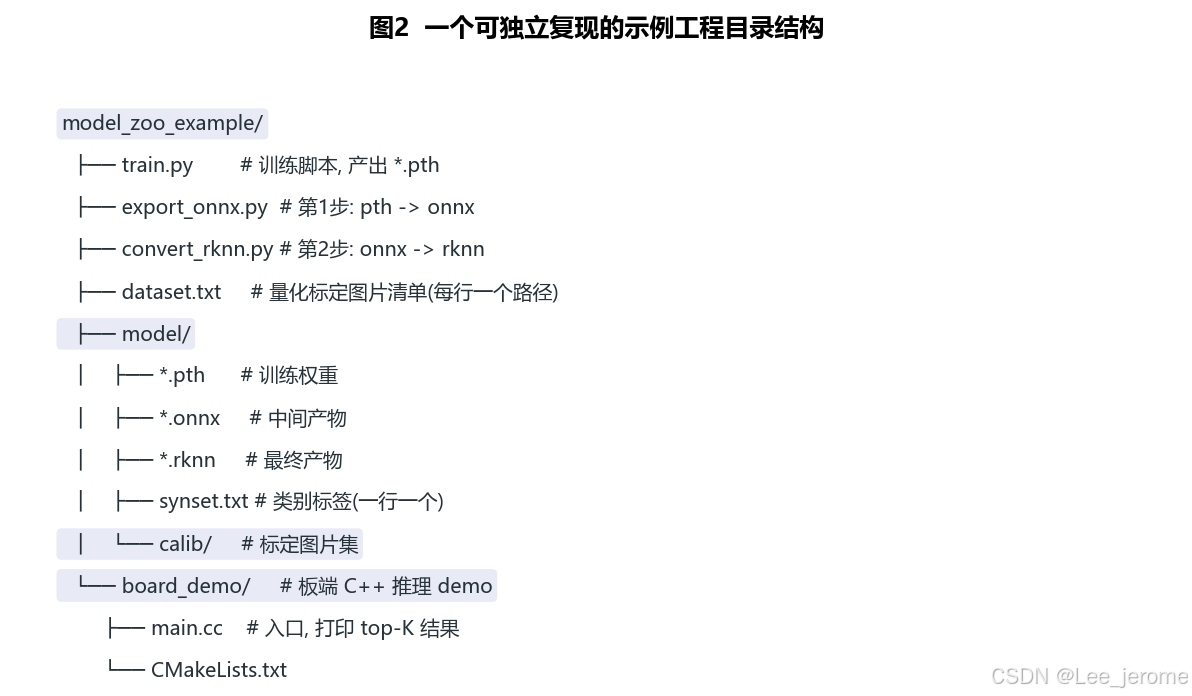

图2 目录结构：训练/中间/最终产物与脚本分离，标定图独立成目录

---

3. 环境与数据集准备

3.1 三个环节、三套环境

链路跨越三个执行环境，版本号是复现的第一保证。以下均为本文实测通过的版本组合：

环节	执行环境	实测版本
① 权重导出	任一台装有 PyTorch 的办公 PC（本文为 Windows + Python 3.13.9）	Python 3.13.9、PyTorch 2.13.0+cpu、torchvision 0.28.0+cpu、onnx 1.22.0、onnxruntime 1.28.0
② RKNN 转换	Linux 服务器 + conda 虚拟环境	Python 3.8.20、rknn-toolkit2 2.3.2、onnx 1.17.0、onnxruntime 1.19.2、numpy 1.24.4
③ 板端推理	RK3588 板卡（aarch64）	Ubuntu 24.04 LTS、librknnrt.so（与 rknn-toolkit2 2.3.2 配套）、RKNPU 驱动 v0.9.8

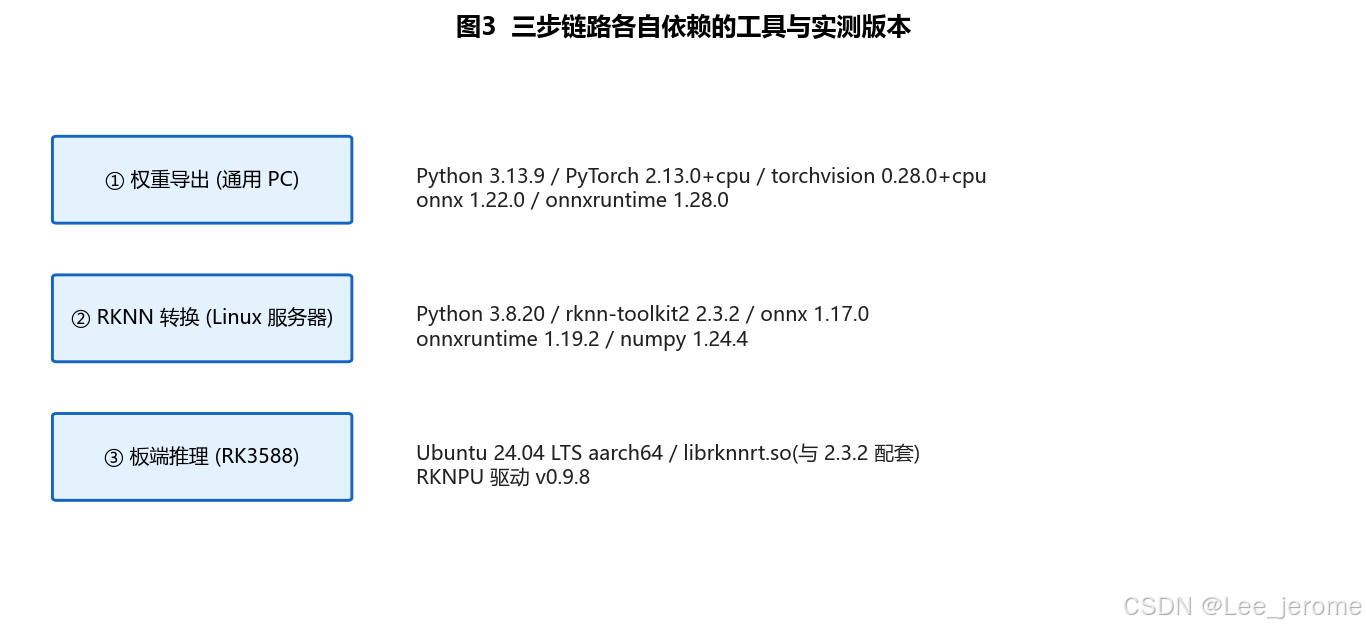

图3 三步链路各自依赖的工具与实测版本

说明两点：

1. RKNN 转换必须在 Linux 环境（rknn-toolkit2 官方仅支持 Linux / 特定 Python 版本），Windows 上无法完成第 ② 步；
2. librknnrt.so 与 rknn-toolkit2 必须版本配套 ------若不一致，板端会直接报 invalid RKNN_MAGIC（详见第 4.3 节与文末附录『异常 7』）。

3.2 环境安装（通用示例）

导出端（办公 PC）：

conda create -n export python=3.13 -y
conda activate export
pip install torch torchvision onnx onnxruntime

转换端（Linux 服务器）：

conda create -n rknn python=3.8 -y      # 环境名可自定义
conda activate rknn
pip install rknn-toolkit2==2.3.2 onnx onnxruntime numpy
python -c "from rknn.api import RKNN; print('ok')"   # 验证安装

板端：无需安装 Python 工具链，直接使用板卡系统自带的 gcc / g++ / cmake / make 编译 C++ demo。

3.3 数据集准备

本文使用二分类帽类数据集（训练/验证两个子目录，类别文件夹名即类别名）：

dataset/
  ├── train/
  │    ├── hut/        # 戴帽
  │    └── no_hut/     # 未戴帽
  └── val/
       ├── hut/
       └── no_hut/

• 训练脚本为通用迁移学习流程：加载预训练 ResNet18，替换全连接层为 2 类，CrossEntropyLoss + AdamW 训练；
• 训练预处理：RandomResizedCrop(224) → RandomHorizontalFlip → ToTensor → Normalize(mean=(0.485,0.456,0.406), std=(0.229,0.224,0.225))；
• 验证集同时充当量化标定集 ：从 val/ 两类中抽取若干图片放入 model/calib/，并生成 dataset.txt（每行一个绝对路径，共 348 张在本例中使用）。

类别标签文件 model/synset.txt（二分类，一行一个，顺序与训练类别索引一致）：

hut
no_hut

重要 ：类别文件行数 = 模型输出类别数。二分类模型不要使用官方 demo 自带的 1000 类 synset.txt（否则输出索引与标签错位，详见文末附录『异常 6：top-K 越界』）。

---

4. 实操（截图 + 原理解释）

4.1 第 1 步：PyTorch 权重导出 ONNX

4.1.1 代码

export_onnx.py（通用示例，可在任意目录直接运行）：

# -*- coding: utf-8 -*-
"""第1步: *.pth -> ONNX（导出前请先安装 onnx / onnxruntime）"""
import argparse
import torch
import torchvision

def main():
    parser = argparse.ArgumentParser()
    parser.add_argument("--checkpoint", default="model/hat_best.pth")
    parser.add_argument("--output", default="model/hat_best.onnx")
    args = parser.parse_args()

    # 1) 加载权重: 示例 checkpoint 结构为 {"model": state_dict, "classes": [...]}
    ckpt = torch.load(args.checkpoint, map_location="cpu", weights_only=False)
    num_classes = ckpt["model"]["fc.weight"].shape[0]     # 按模型的 fc 层自适应
    model = torchvision.models.resnet18(num_classes=num_classes)
    model.load_state_dict(ckpt["model"])
    model.eval()                                          # ★ 必须 eval, 固定 BN 统计量
    print(f"已加载 {args.checkpoint}, 类别数: {num_classes}, 类别: {ckpt.get('classes')}")

    # 2) 固定输入尺寸 (batch=1), 不用动态轴
    dummy = torch.randn(1, 3, 224, 224)

    # 3) 导出
    torch.onnx.export(
        model, dummy, args.output,
        input_names=["data"],       # ★ 与第2步 load_onnx 的 inputs 保持一致
        output_names=["output"],
        opset_version=11,           # ★ RKNN 对高版本 opset 支持不全, 用 11 最稳
        do_constant_folding=True,
        dynamo=False,
    )
    print(f"已导出: {args.output}")

    # 4) 导出后立即验证: PyTorch 与 ONNX 输出一致性
    import onnxruntime as ort
    sess = ort.InferenceSession(args.output, providers=["CPUExecutionProvider"])
    with torch.no_grad():
        pt_out = model(dummy).numpy()
    onnx_out = sess.run(["output"], {"data": dummy.numpy()})[0]
    diff = float(abs(pt_out - onnx_out).max())
    ok = torch.allclose(torch.from_numpy(pt_out), torch.from_numpy(onnx_out), atol=1e-5)
    print(f"PyTorch vs ONNX 最大输出差异: {diff:.2e}  (一致: {ok})")
    print(f"输出 shape: {onnx_out.shape}")

if __name__ == "__main__":
    main()

运行：

python export_onnx.py --checkpoint model/hat_best.pth --output model/hat_best.onnx

4.1.2 原理：tracing 是什么

torch.onnx.export 默认使用 tracing（跟踪） 机制：把 dummy 输入真实地"跑"一遍模型，沿路把每个执行过的算子、张量 shape、权重快照记录下来，拼装成一份静态 ONNX 计算图。因此 dummy 输入的 shape 决定了模型的固定输入尺寸，这也是为什么导出时禁止使用动态维度。

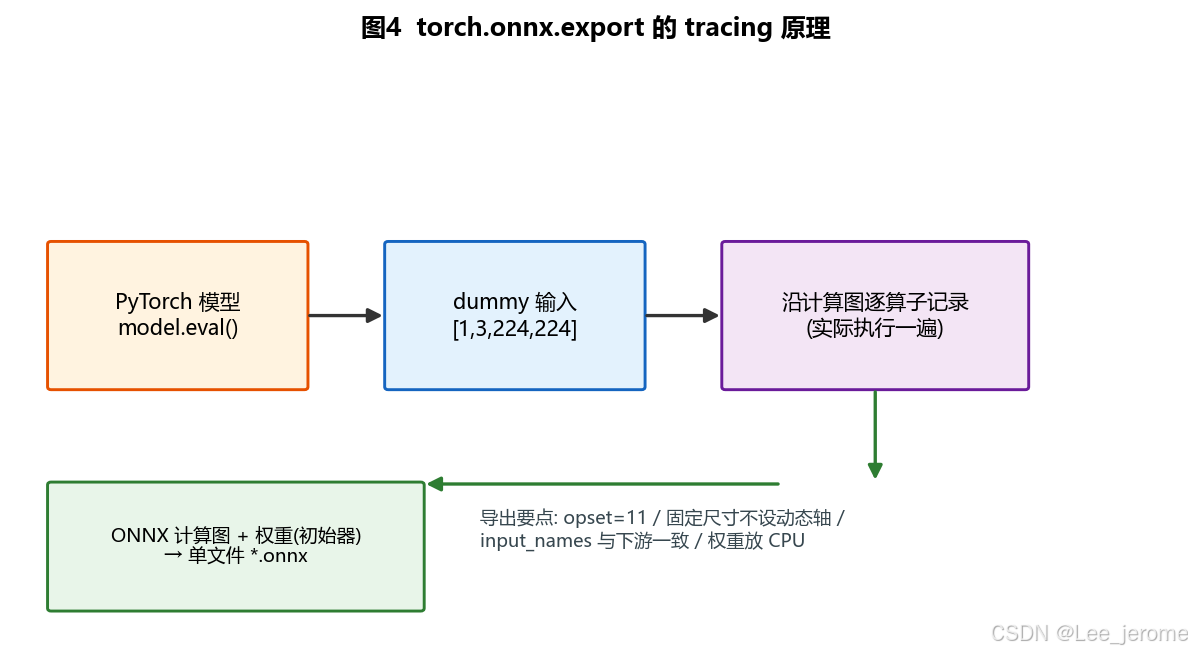

图4 tracing 原理：输入真实前向一次，逐算子记录并导出为 ONNX 图

4.1.3 原理：预处理一致性是精度红线

训练时的 Normalize(mean,std) 不会 写进 ONNX 模型------它由部署端在 NPU 内完成。rknn 的 config() 里填的是 0~255 整数图像 对应的缩放：mean_values=[[255*0.485, 255*0.456, 255*0.406]]、std_values=[[255*0.229, 255*0.224, 255*0.225]]。两侧只要错一位，量化后的输出就会整体漂移。

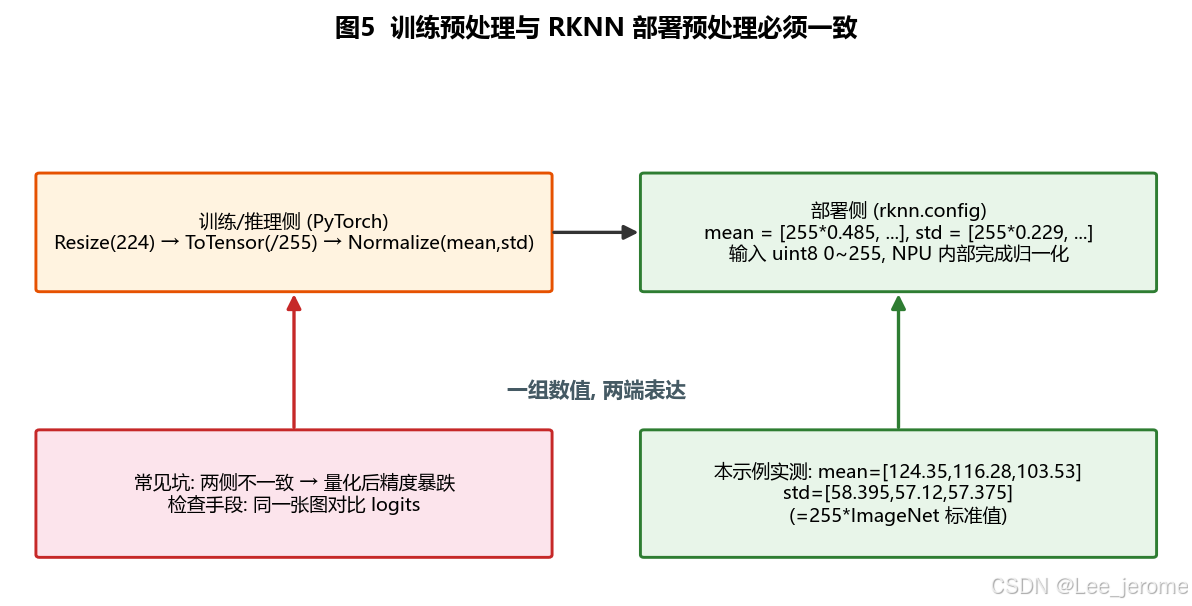

图5 同一组归一化参数，训练侧用 PyTorch 表达，部署侧用 rknn.config 表达

4.1.4 实测输出（真实运行结果）

已加载 model/hat_best.pth, 类别数: 2, 类别: ['hut', 'no_hut']
已导出: model/hat_best.onnx
PyTorch vs ONNX 最大输出差异: 6.56e-07  (一致: True)
输出 shape: (1, 2)

产物约 42.6 MB ，含 49 个 ONNX 节点，opset=11，单文件、权重已内嵌 （无外部 .data 文件，RKNN 加载更省心）。

---

4.2 第 2 步：ONNX 转 RKNN

把 model/hat_best.onnx 与 model/calib/（含 dataset.txt）上传到 Linux 服务器，进入 rknn 环境执行转换。

4.2.1 代码

convert_rknn.py（复用官方示例的调用链，增加断言便于定位失败环节）：

# -*- coding: utf-8 -*-
"""第2步: ONNX -> RKNN（Linux + rknn conda 环境运行）"""
from rknn.api import RKNN

rknn = RKNN(verbose=True)
print("--> config")
ret = rknn.config(
    mean_values=[[255 * 0.485, 255 * 0.456, 255 * 0.406]],
    std_values=[[255 * 0.229, 255 * 0.224, 255 * 0.225]],
    target_platform="rk3588",          # 按你的板卡 NPU 型号修改
)
assert ret == 0, "config failed"

print("--> load_onnx")
ret = rknn.load_onnx(
    model="model/hat_best.onnx",
    inputs=["data"],                    # 与导出的 input_names 一致
    input_size_list=[[1, 3, 224, 224]], # RKNPU2 写法; RKNPU1 用 [3,224,224]
)
assert ret == 0, "load_onnx failed"

print("--> build (i8 quant)")
ret = rknn.build(do_quantization=True, dataset="model/calib/dataset.txt")
assert ret == 0, "build failed"

print("--> export")
ret = rknn.export_rknn("model/hat_best.rknn")
assert ret == 0, "export failed"
rknn.release()
print("DONE")

运行：

conda activate rknn
python convert_rknn.py

4.2.2 原理：五步调用链 & 量化标定

工具链五步是有顺序依赖的固定链路：

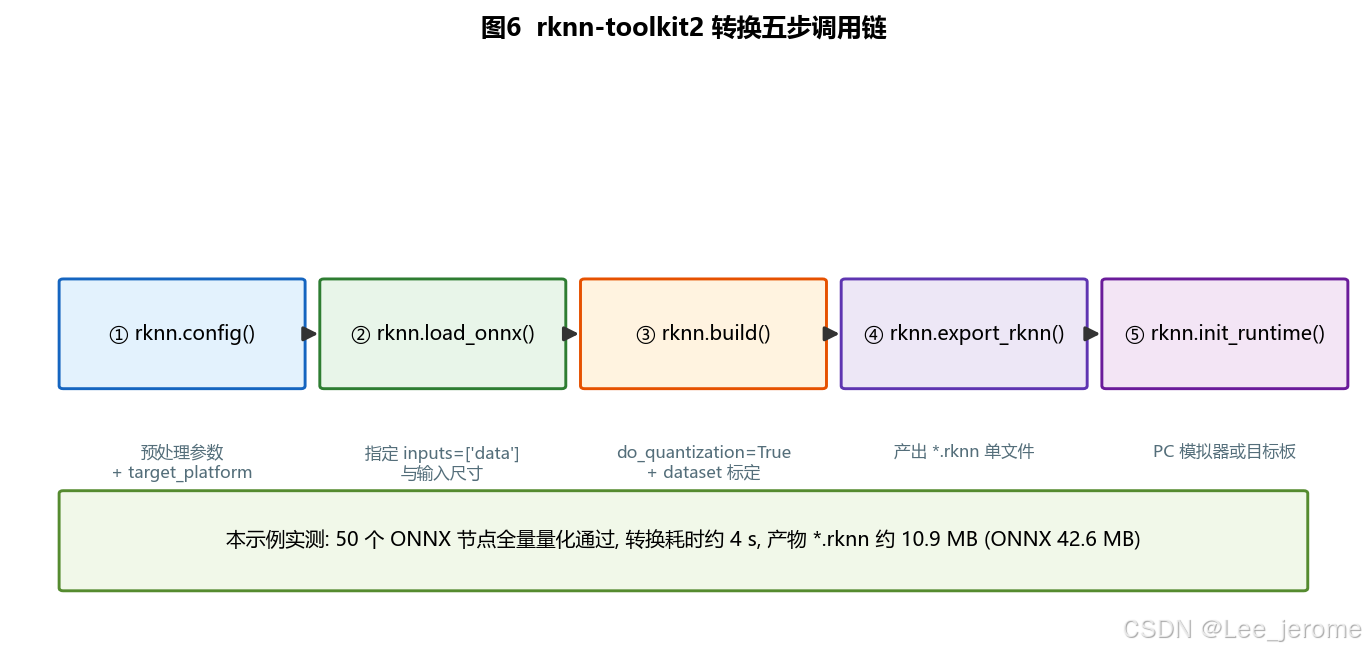

图6 config → load → build → export → runtime，前四步缺一不可

其中 build(do_quantization=True) 会做 INT8 量化 ：用 dataset.txt 列出的一批"贴近真实分布的图片"前向统计每层激活的数值范围，据此计算每个张量的 scale / zero_point，把 32 位浮点运算替换为 8 位定点运算，换来约 4 倍的体积压缩与更快的 NPU 推理速度。标定集太小时，某些类别的数值分布没被充分采样，量化后精度会掉------这正是本例中 no_hut 类表现弱于 hut 类的原因之一。

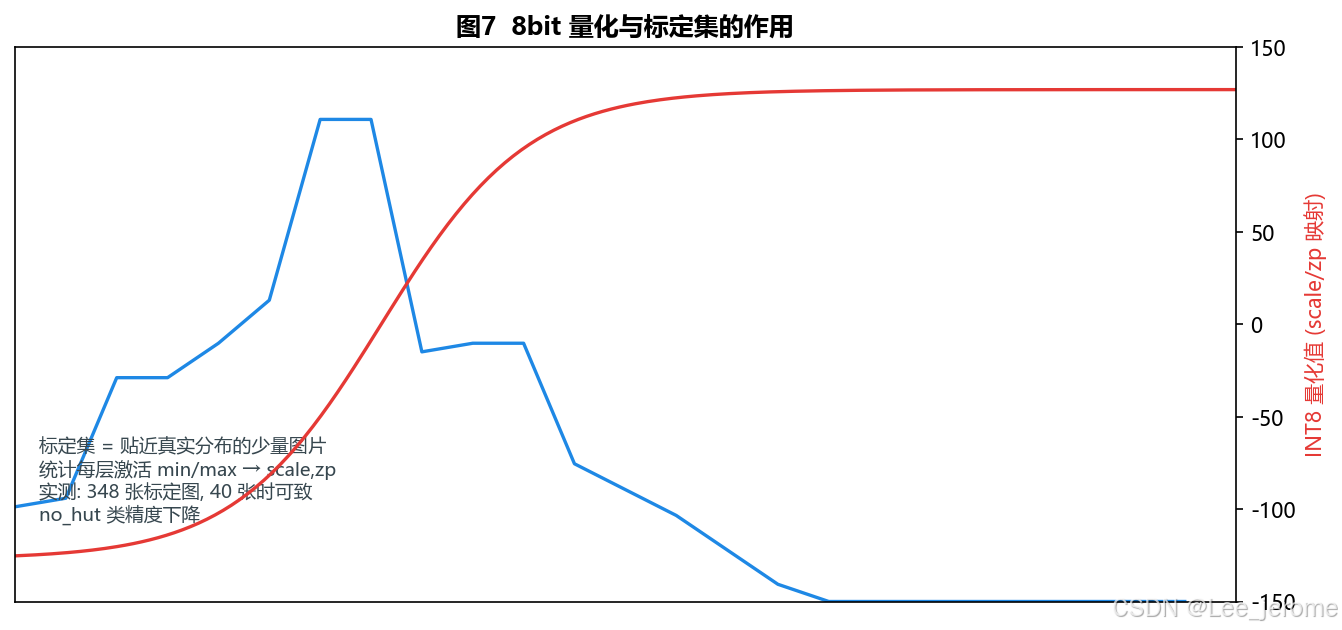

图7 标定集统计激活分布 → 映射为 INT8（scale/zp）

4.2.3 实测输出（真实运行结果）

D RKNN: ... Total Weight Memory Size: 11014.3KB
D RKNN: ... (打印 49 个算子的 INT8 量化信息, 含 fc.weight INT8 (2,512,1,1))
--> export
DONE
real	0m3.765s

产物 model/hat_best.rknn 约 10.9 MB （ONNX 42.6 MB → 体积约 1/4），模型输入被量化为主流 NHWC INT8 [1,224,224,3]。

---

4.3 第 3 步：板端部署与运行

4.3.1 编译 C++ demo

使用官方 rknn_model_zoo/examples/resnet 作为 demo 骨架，在 RK3588 板卡上直接编译（板卡自带 gcc/cmake 即可）：

cd rknn_model_zoo
bash build-linux.sh -t rk3588 -a aarch64 -d resnet

编译产物安装到 install/rk3588_linux_aarch64/rknn_resnet_demo/，其中 lib/ 自带 librknnrt.so 运行时。

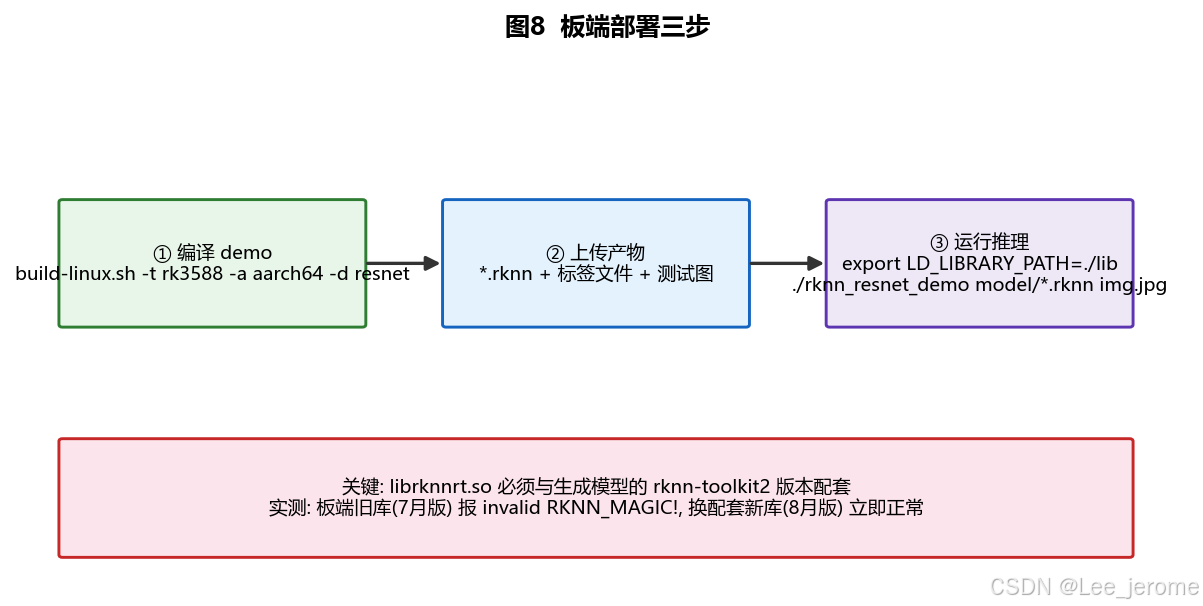

图8 编译 → 上传产物 → 运行，运行库与模型必须同源配套

4.3.2 上传产物并运行

# 上传模型、类别标签、测试图到板卡 demo 目录
scp model/hat_best.rknn model/synset.txt test_*.jpg <board-user>@<board-ip>:<board-path>/model/

# 板卡上运行
cd <board-path>/rknn_resnet_demo
export LD_LIBRARY_PATH=./lib
./rknn_resnet_demo model/hat_best.rknn model/test_1.jpg

4.3.3 两个必须修正的"板端坑"

坑 A：top-K 必须小于等于类别数。 demo 默认 topk = 5，那是为 1000 类 ImageNet 准备的；二分类模型下，get_topk_with_indices 会越界读取 scores 数组、越界索引类别标签指针，直接段错误（Segmentation fault） 。修正 board_demo/main.cc：

// 二分类模型: topk 不能超过类别数(2), 否则越界读写 -> 段错误
int topk = 2;
resnet_result result[topk];

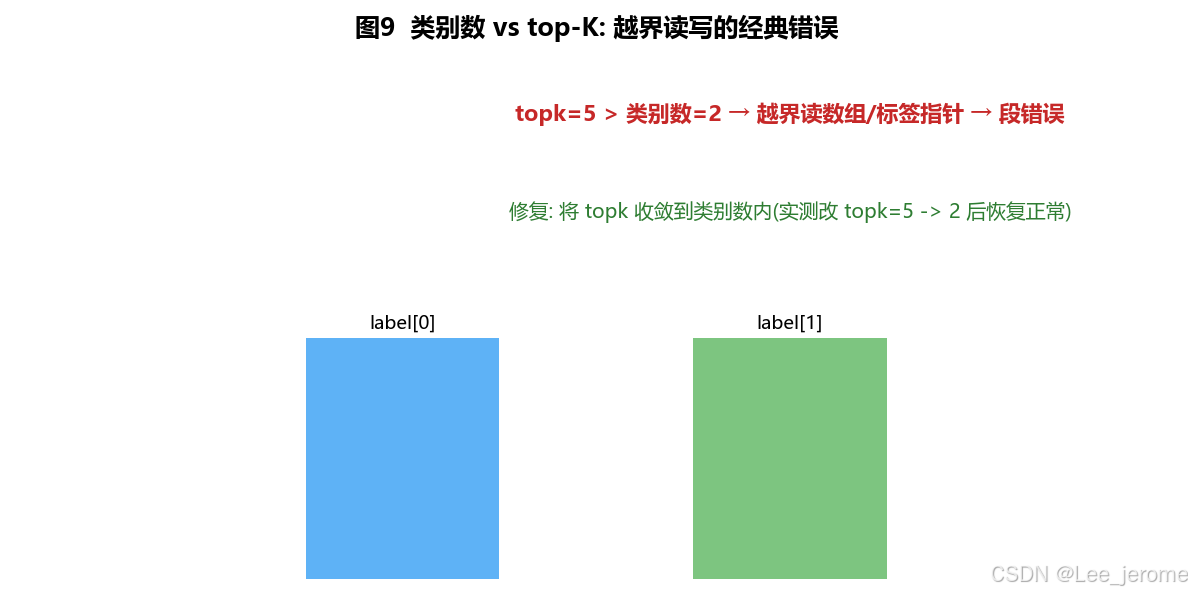

图9 topk=5 而类别数=2 的越界下标访问是段错误根源

坑 B：librknnrt.so 必须与 rknn-toolkit2 版本配套。 板卡本身自带了一份较旧的运行库，加载本模型时报：

E RKNN: parseRKNN: invalid RKNN_MAGIC!
E RKNN: rknn_init, load model failed!

这是模型文件的 RKNN 版本号与运行库支持的版本不一致 。解决：使用与本例 rknn-toolkit2 2.3.2 配套的 librknnrt.so（板卡上其他项目若已用同版本工具链生成过模型，其自带运行库即为匹配版本），替换 demo 的 lib/librknnrt.so 后恢复正常（替换后 md5sum 校验一致）。

4.3.4 修正后的真实运行输出

num_lines=3
model input num: 1, output num: 1
input tensors:
  index=0, name=data, n_dims=4, dims=[1, 224, 224, 3], fmt=NHWC, type=INT8, qnt_type=AFFINE, zp=-14, scale=0.018658
output tensors:
  index=0, name=output, n_dims=2, dims=[1, 2, 0, 0], fmt=UNDEFINED, type=INT8, qnt_type=AFFINE, zp=5, scale=0.023836
model input height=224, width=224, channel=3
rknn_run
[0] score=0.660922 class=hut
[1] score=0.339078 class=no_hut

---

5. 测试验证

5.1 两个层面的验证

第 1 层：PC 模拟器（转换端） 。在 rknn 环境内对同一批 build 后的模型做推理验证（注意：模拟器不支持直接 load_rknn，必须在同一进程内先 build 再 init_runtime()）。真实结果：

hut(0): 10/10   no_hut(1): 7/10   overall: 17/20

第 2 层：板卡真机（NPU INT8）。在 RK3588 上使用 C++ demo 对 11 张验证图逐一推理，本项目真实结果如下（绿=正确，红=错误）：

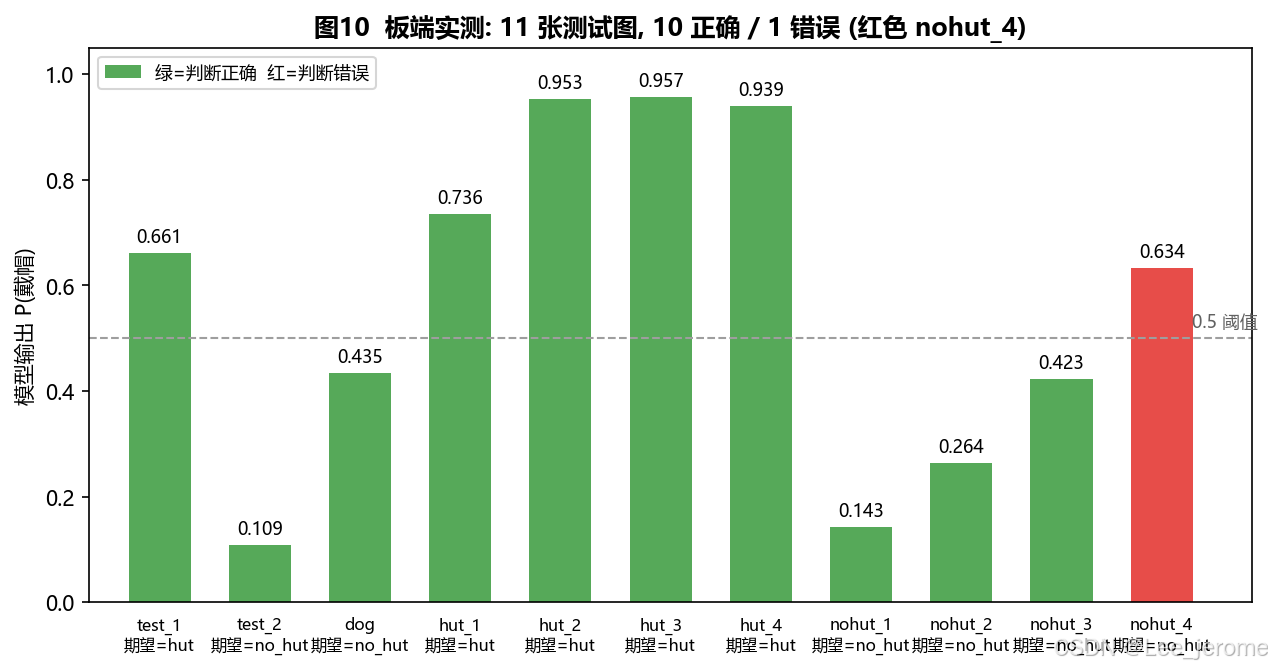

图10 板端 11 张测试图：10 正确 / 1 错误（红色 nohut_4 被误判为 hut）

图片	期望	输出 P(hut)	判定
test_1	hut	0.661	✅
test_2	no_hut	0.109	✅
dog	no_hut	0.435	✅
hut_1 ~ hut_4	hut	0.736 / 0.953 / 0.957 / 0.939	✅ 4/4
nohut_1 ~ nohut_3	no_hut	0.143 / 0.264 / 0.423	✅ 3/3
nohut_4	no_hut	0.634	❌ 误判为 hut

真机整体 10/11 ≈ 90.9%，与训练集 val 指标（95.4%）相比略有下降，属 INT8 量化的正常代价。

5.2 精度分析

• hut 类 5/5 全对且置信度高（最高 0.957）；
• no_hut 类 5/6 ，其中 nohut_4 与 dog 两图的判定置信度都偏低（0.42~0.63 徘徊在 0.5 阈值附近），说明"未戴帽"类别的特征区分度不足；
• 改善方向（按性价比排序）：
  1. 增加 no_hut 类别的训练与标定样本（标定图从 40 张扩到 348 张后，该项实测由 6/10 提升到 7/10）；
  2. 调高 hut 决策阈值（如 P(hut) > 0.7 才判戴帽，低于阈值判"不确定"）；
  3. 对比 fp（不量化）模型评估纯量化损失。

---

6. 总结

三步链路：pth → onnx（opset 11 固定尺寸）→ rknn（i8 量化免标定图 348 张）→ 板端（配套 librknnrt.so） ，全程约 10 分钟可复现。四个关键认知：一是预处理参数必须两侧同源；二是所有文件名/固定尺寸/输入名要在导出与加载两端严格对齐；三是 top-K 永远不能超过类别数；四是运行库与工具链版本配套比什么都重要 ，版本一错直接 invalid RKNN_MAGIC。量化精度损失集中在样本少的类别，用标定集扩充即可显著缓解。真机实测 11 图 10 正确，链路稳定可用。

全部异常的详细分析、复现步骤与解法见文末附录。

---

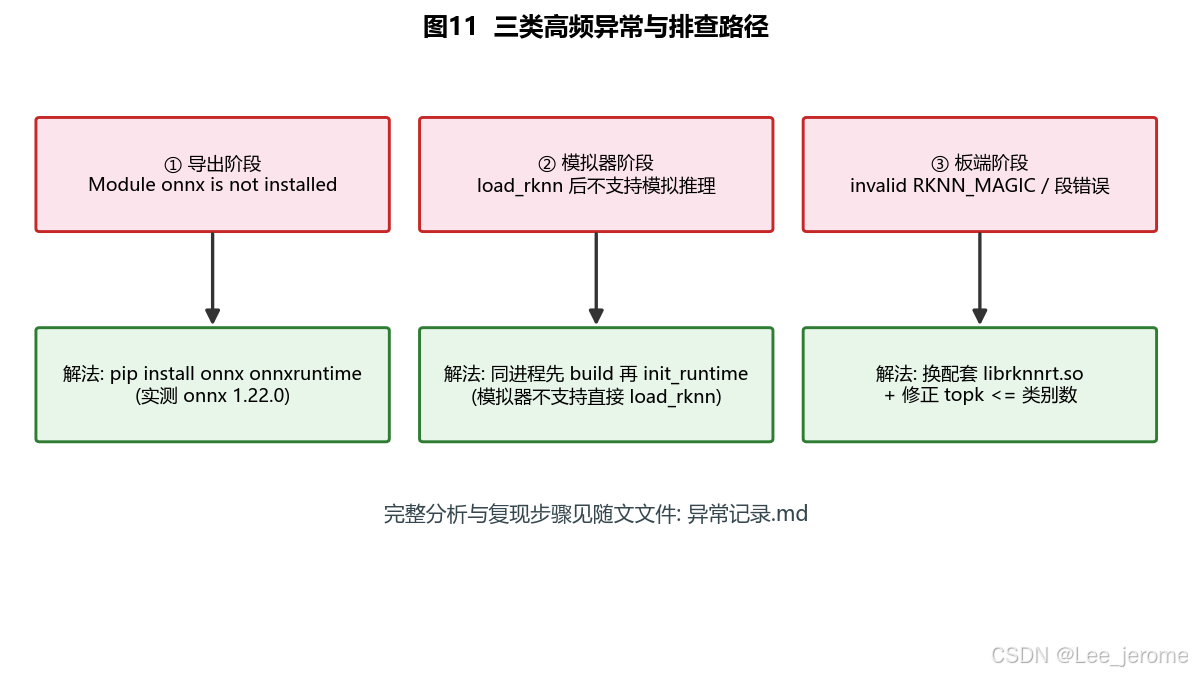

附录：异常记录（全链路问题分析）

本附录与正文配套。每一条异常均为真实复现过的现象（附真实报错文本），给出原因分析与可复现的解决方案。按出现顺序编号，方便排查时对号入座。

异常 1：Python 启动即报 OMP Error #15

现象：

OMP: Error #15: Initializing libiomp5md.dll, but found libiomp5md.dll already initialized.
OMP: Hint ... multiple copies of the OpenMP runtime have been linked into the program ...

出现环节：导入 torch / 运行任何 PyTorch 脚本。

原因分析：环境中同时存在多份 OpenMP 运行时（常见于 conda 基础环境 + 用户环境混装 torch），重复初始化冲突。

解决方案：运行前设置环境变量即可继续：

export KMP_DUPLICATE_LIB_OK=TRUE        # Linux / macOS
set KMP_DUPLICATE_LIB_OK=TRUE           # Windows cmd

注意：该方案是"放行"而非根治；根治需要清理重复的 libiomp 动态库（保留一份）。教程环境搭建时建议在干净 conda 环境内安装 torch 以避免此问题。

---

异常 2：torch.onnx.export 报 "Module onnx is not installed!"

现象：

File "...\torch\onnx\_internal\...\onnx_proto_utils.py", line 185, in _add_onnxscript_fn
    raise errors.OnnxExporterError("Module onnx is not installed!") from e
torch.onnx.OnnxExporterError: Module onnx is not installed!

出现环节：第 1 步导出 ONNX。

原因分析 ：新版 PyTorch 的 ONNX 导出依赖独立的 onnx Python 包，环境里没有安装。

解决方案：

pip install onnx onnxruntime

实测安装后版本：onnx 1.22.0、onnxruntime 1.28.0，随后导出正常。

---

异常 3：模拟器不支持直接加载 rknn 模型

现象：

E init_runtime: RKNN model that loaded by 'load_rknn' not support inference on the simulator, please set 'target' first!
                If you really want to inference on the simulator, use 'load_xxx' & 'build' instead of 'load_rknn'!
AssertionError

出现环节 ：转换端想在 PC 上先用模拟器验证已导出的 .rknn。

原因分析 ：PC 模拟器只支持"同进程内 build 出来的模型对象"做推理；用 load_rknn 直接加载磁盘文件到模拟器不被支持。

解决方案 ：验证脚本改为同进程完成 config → load_onnx → build → init_runtime → inference，不要拆成两个脚本（一个 build 导出、另一个 load_rknn 验证）。

---

异常 4：dataset.txt 生成时报 "No such file or directory"

现象：

bash: line 24: ../model/calib/dataset.txt: No such file or directory

出现环节：在转换端准备量化标定清单。

原因分析 ：脚本/命令的当前工作目录 与相对路径不匹配。示例工程中 model/ 与脚本同级，若在 python/ 等子目录执行却写 ../model/，实际指向了不存在的上层目录。

解决方案 ：标定清单一律使用绝对路径 ，或在 ls 确认目录后使用正确层级。实际验证中改为绝对路径后 348 行清单一次生成成功。

---

异常 5：板端编译脚本权限不足

现象：

bash: ./build-linux.sh: 权限不够

出现环节：板卡上运行官方编译脚本。

原因分析：仓库文件未带可执行位（常见于跨平台拷贝/解压）。

解决方案：用 bash 显式调用，或补执行权限后直接运行：

bash build-linux.sh -t rk3588 -a aarch64 -d resnet
# 或
chmod +x build-linux.sh && ./build-linux.sh -t rk3588 -a aarch64 -d resnet

---

异常 6：demo 运行段错误（Segmentation fault）

现象：

段错误 (核心已转储) ./rknn_resnet_demo model/hat_best.rknn model/test_1.jpg

出现环节：板端首次运行 demo。

原因分析 ：官方 demo 为 1000 类 ImageNet 设计，硬编码 topk = 5。二分类模型输出只有 2 个元素，get_topk_with_indices 循环读取 elements[2..4]（越界读），随后打印阶段用越界的类别索引访问标签指针数组（越界读/写），触发段错误。根因：top-K 参数大于输出类别数。

解决方案 ：修正 main.cc 中 top-K，使其不超过类别数：

// 二分类模型: topk 不能超过类别数(2), 否则越界读写 -> 段错误
int topk = 2;
resnet_result result[topk];

重新编译后恢复正常（修正前后可用 stdbuf -o0 观察崩溃位置：崩溃发生在模型推理完成之后的打印阶段，进一步佐证越界发生在后处理）。

---

异常 7：invalid RKNN_MAGIC! 模型加载失败

现象：

E RKNN: [10:04:54.493] parseRKNN: invalid RKNN_MAGIC!
E RKNN: [10:04:54.493] parseRKNN from buffer: Invalid RKNN format!
E RKNN: [10:04:54.493] rknn_init, load model failed!
free(): invalid size
已中止 (核心已转储)

出现环节 ：板端加载新转换的 .rknn 模型。

原因分析 ：模型文件的 RKNN 版本与板端 librknnrt.so 支持的版本不匹配 。模型由 rknn-toolkit2 2.3.2 生成，而板卡自带的运行库为旧版本（生成时间早于配套库），解析头部的 RKNN_MAGIC 失败。free(): invalid size 是 rknn_init 失败后资源释放的连锁现象，不是独立问题。

排查手段：对比模型文件头与运行库生成时间：

xxd -l 32 model/hat_best.rknn        # 头部 magic 与版本字节
stat -c %y <path>/librknnrt.so       # 运行库生成时间

解决方案 ：使用与 rknn-toolkit2 2.3.2 配套 的 librknnrt.so 替换 demo 的 lib/librknnrt.so（板卡上若已有同版本工具链产出的项目，其运行库即为匹配版本），替换后 md5sum 校验与源一致即生效。替换后模型加载与推理立即正常。

经验沉淀：转换端工具链版本与板端运行库必须记录在案；升级任一工具链后，需同步更新板端运行库。

---

异常 8：量化后精度下降（no_hut 类偏弱）

现象：

# 40 张标定图时（PC 模拟器）
hut(0): 10/10   no_hut(1): 6/10   overall: 16/20
# 348 张标定图时（PC 模拟器）
hut(0): 10/10   no_hut(1): 7/10   overall: 17/20

出现环节：转换端模拟器验证、板端真机验证（真机 11 图 10 正确，唯一错误即 no_hut 类）。

原因分析：

1. 标定集过小：40 张时 no_hut 类激活分布采样不足，INT8 量化损失偏大；扩充到 348 张（含全部 val 的 no_hut 样本）后该类别提升 1/10；
2. 类别不平衡：no_hut 训练/标定样本少于 hut，量化阶段该类别量化误差放大；
3. 特征区分度：个别 no_hut 图（如狗、复杂背景人像）置信度徘徊在 0.5 阈值附近，误判风险天然更高。

解决方案（按性价比排序）：

1. 扩充标定集（至少覆盖每个类别的代表性样本，本文 348 张为有效规模）；
2. 训练侧增加 no_hut 样本 / 加权采样；
3. 部署侧调整决策阈值（如 P(hut) > 0.7 才判 hut）；
4. 对比 fp 模型评估纯量化损失上限。

---

附：排查顺序建议

现象	优先检查
导出报错	onnx/onnxruntime 是否安装 → opset 是否过高 → dummy 尺寸
转换报错	dataset.txt 路径/图片是否有效 → 输入名与 input_size 是否匹配
板端段错误	topk 是否 ≤ 类别数
板端加载失败	librknnrt.so 与工具链版本是否配套
精度不达标	预处理参数一致性 → 标定集规模 → 类别平衡
