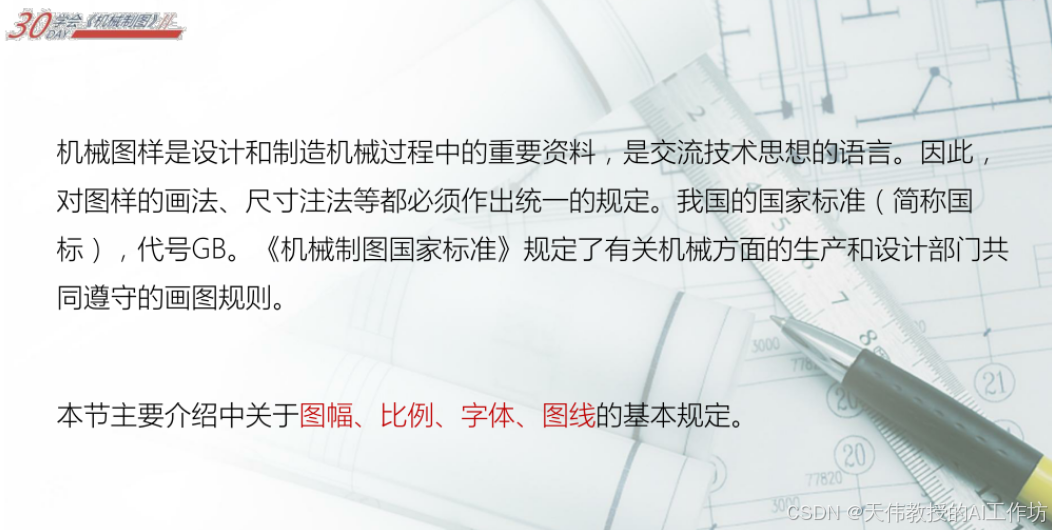

按照机械制图国家标准画图，关键在于遵循一套以"GB"或"GB/T"开头的技术规范。这些标准对图样从图纸幅面到尺寸标注的方方面面都做了统一规定，是工程界通用的"技术语言"。
为了让你快速上手，这里梳理了最核心的基础标准和常用标准。
目录
[🗺️ 核心标准：绘图前必须知道的五件事](#🗺️ 核心标准：绘图前必须知道的五件事)
[🛠️ 常用标准：针对不同绘图需求的专项规定](#🛠️ 常用标准：针对不同绘图需求的专项规定)
[💡 如何获取和更新标准](#💡 如何获取和更新标准)
🗺️ 核心标准：绘图前必须知道的五件事
这几项是绘制任何一张机械图样都避不开的基础规定。
| 标准内容 | 标准编号 | 核心规定（举例） |
|---|---|---|

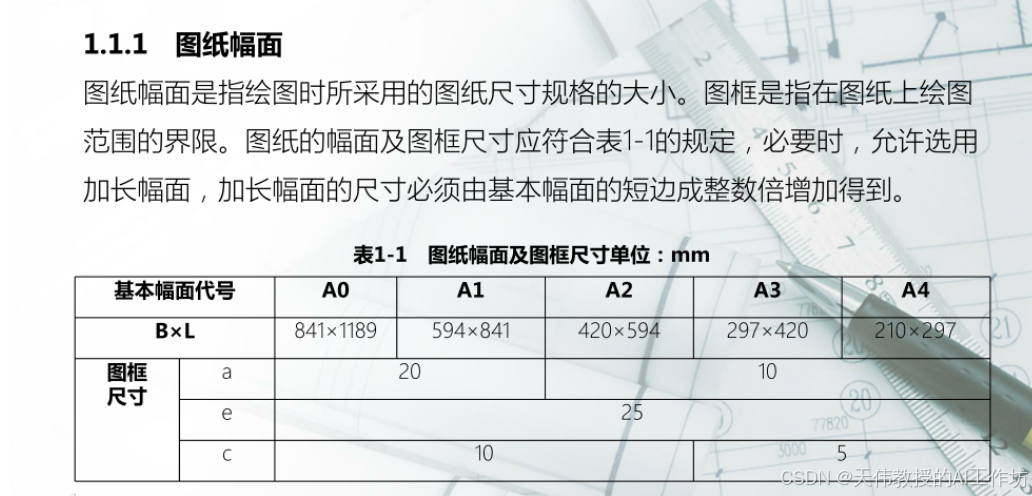

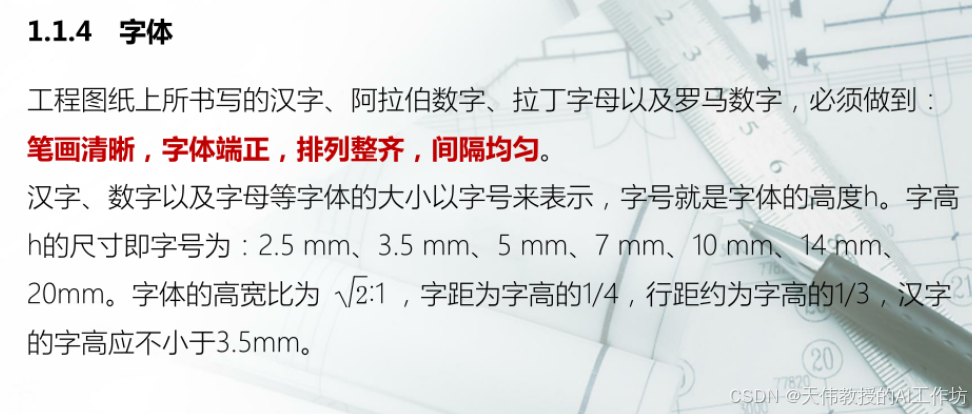

| 图纸幅面与格式 | GB/T 14689-2008 | 规定A0、A1、A2、A3、A4等基本幅面尺寸，以及图框格式、标题栏的位置等。 |
| 比例 | GB/T 14690-1993 | 规定图中图形与实物相应要素的线性尺寸之比，如1:1 （原值）、1:2 （缩小）、2:1（放大）等。 |
| 字体 | GB/T 14691-1993 | 规定图样中文字、数字、字母的书写字体、字形、高度和字距等。 |

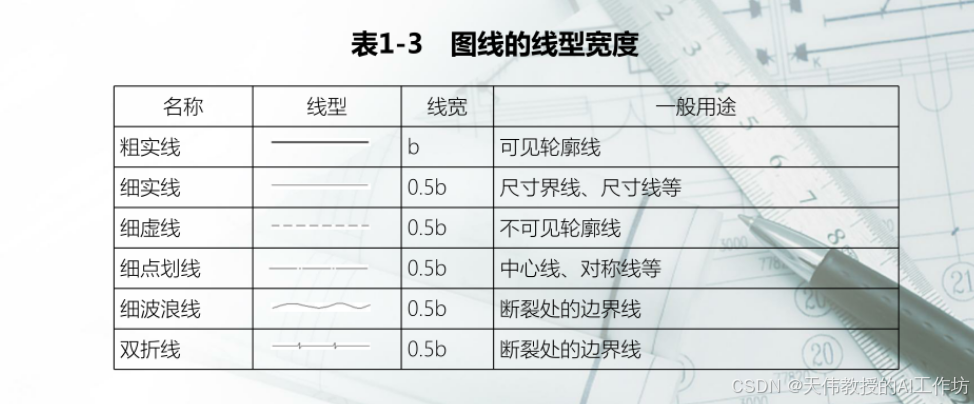

| 图线 | GB/T 4457.4-2002 | 规定粗实线、细实线、虚线、点画线等不同图线的线型、宽度和用途。 |
| 尺寸注法 | GB/T 4458.4-2003 | 规定尺寸的标注方法，包括尺寸线、尺寸界线、箭头的画法，以及尺寸数字的书写规则。 |
🛠️ 常用标准：针对不同绘图需求的专项规定
除了上述基本规定，针对不同的绘图对象和需求，还有一系列专项标准：
-
图样画法 ：规定了视图、剖视图、断面图等的画法。例如 GB/T 4458.1-2002 对视图做了规定。
-
标准件与常用件画法：针对螺纹、齿轮、弹簧等常用零件有专门的简化或规定画法。
-
螺纹 ：GB/T 4459.1-1995
-
齿轮 ：GB/T 4459.2-2003
-
花键 ：GB/T 4459.3-2000
-
弹簧 ：GB/T 4459.4-1984
-
滚动轴承 ：GB/T 4459.7-1998
-
-
技术要求标注：
-
尺寸公差与配合 ：GB/T 4458.5-2003
-
几何公差 ：GB/T 1182-2008
-
表面结构 ：GB/T 131-2006 等
-
-
CAD制图规则 ：针对计算机辅助设计的制图规则，如 GB/T 14665-2012。
-
图纸管理 ：涉及标题栏（GB/T 10609.1-2008）、明细栏等。
请注意：以上标准编号仅供参考，部分标准可能有更新的版本。建议通过官方渠道核实最新版本。
💡 如何获取和更新标准
-
官方渠道 ：最权威的来源是全国标准信息公共服务平台 (
std.samr.gov.cn)，可以查询和下载标准。 -
专业书籍：最新的《机械制图》教材通常会汇编最新的国家标准。
-
行业社区：一些工程技术论坛也会分享标准汇编，但请注意版权和时效性。
总而言之，遵循国家标准画图是机械设计的基本功。这些标准并非一成不变，会不定期修订，所以养成查阅最新官方标准的习惯非常重要。
