图片处理助手|泊松融合原理 + C++ 工程实现,seamlessClone 三模式一次讲透

导语 :把一张贴纸 P 到照片上,谁都会------但贴上去的图总有「缝」:边缘一圈白边、颜色和底图对不上、像张纸片浮在上面。高级合成软件里的「无缝贴图」到底怎么做到的?

答案是泊松融合(Poisson Blending) :一个诞生于 2003 年的经典算法,让贴图的颜色顺着底图的纹理「流」过去,接缝彻底隐形。本篇是图片处理助手实战系列的番外篇,拆解涂鸦工坊里泊松融合模块的完整实现:从泊松方程的数学原理,到 cv::seamlessClone 三模式的工程编排、掩码微调、踩坑实录。全程 C++ 代码 + 数学推导,看完可以直接抄作业。

文章目录

- 系列导航
- 一、先说痛点:贴图为什么总「贴不上」
- [二、看看效果:涂鸦贴纸 → 无缝入画](#二、看看效果:涂鸦贴纸 → 无缝入画)
- 三、原理:泊松方程从哪来
- - [3.1 变分问题:一个「既要又要」的优化](#3.1 变分问题:一个「既要又要」的优化)
  - [3.2 三种模式:引导场 v 的三种选法](#3.2 三种模式:引导场 v 的三种选法)
- 四、工程实现:一次融合的完整编排
- - [4.1 几何对齐:画布状态 → 像素矩阵](#4.1 几何对齐:画布状态 → 像素矩阵)
- 五、掩码微调:两个滑条背后的玄机
- 六、三模式一次算完:缓存换体验
- 七、复杂度与性能
- 八、踩坑实录:五个泊松融合专属的坑
- - [8.1 坑一:全零掩码的未定义行为](#8.1 坑一:全零掩码的未定义行为)
  - [8.2 坑二:贴纸出界导致花屏](#8.2 坑二:贴纸出界导致花屏)
  - [8.3 坑三:掩码缩放的插值糊边](#8.3 坑三:掩码缩放的插值糊边)
  - [8.4 坑四:MONOCHROME 模式下亮度滑条失灵](#8.4 坑四:MONOCHROME 模式下亮度滑条失灵)
  - [8.5 坑五:融合后想改贴纸位置](#8.5 坑五:融合后想改贴纸位置)
- 九、写在最后
- 参考文献

系列导航

本系列共五篇 + 番外,覆盖图片处理助手全部功能模块:

篇目	主题	核心技术	状态
(一)抠图篇	AI 智能抠图 + 手动多边形抠图 + 形状剪裁 + 批量抠图	U2Net / ONNX Runtime / 遮罩交互设计	✅ 已发布
(二)消除篇	AI 修复与瑕疵消除	MiGan 分块推理(tile-based)	✅ 已发布
(三)涂鸦工坊篇	人脸分割 → 风格化涂鸦 → 贴纸画布 + 泊松融合	BiSeNet / cv::seamlessClone	✅ 已发布
番外	泊松融合深度解析(涂鸦工坊子模块)	泊松方程 / seamlessClone 三模式	✅ 本文
(四)压缩与格式工具篇	图片压缩 / 格式转换 / 尺寸调整	QImageWriter / CompressDialog	🔜 即将发布
(五)工程化篇	整体架构、错误分类体系、撤销栈、样式系统	Qt 工程实践	🔜 即将发布

一、先说痛点:贴图为什么总「贴不上」

普通的贴图是像素替换:把贴纸像素原样盖到底图上。问题就出在「原样」两个字------贴纸有自己的光照、色温、边缘锯齿,和底图的光影对不上,于是肉眼可见一条缝。想要无缝,就得回答一个问题:

在保持贴纸纹理的前提下,让它的颜色「服从」底图的光照环境,怎么算?

泊松融合的答案很优雅:不看颜色,看梯度。颜色是「绝对值」,换个场景就不对;梯度是「相对变化」,纹理、边缘、明暗过渡全在里面。只要贴图内部的梯度保留、贴图边缘的颜色锚定到底图上,中间的颜色解一个方程就能算出来。

方案	做法	效果
直接像素替换	贴纸盖上去	边缘生硬、色差明显、像纸片
alpha 羽化	边缘渐隐	缝是软了,但色差还在
泊松融合	保梯度 + 锚边界	颜色融入底图,接缝隐形

二、看看效果:涂鸦贴纸 → 无缝入画

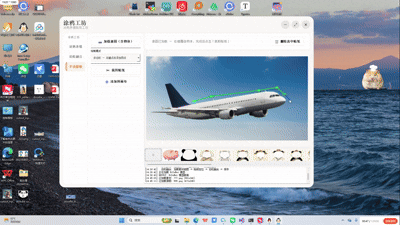

在涂鸦工坊把涂鸦贴纸摆上画布,加载一张素材底图(本地文件 / 素材库 / 图片编辑窗口当前图片),点「融合」------贴纸的颜色、亮度自动融入底图环境,边缘完全看不出拼接痕迹,三种模式可即时切换对比:

演示里可以看到:底图加载 → 涂鸦贴纸摆放 → 泊松融合 → 结果自然如原生。接下来拆解:原理、实现、以及那些差点让人头秃的坑。

三、原理:泊松方程从哪来

3.1 变分问题:一个「既要又要」的优化

设贴纸区域为 Ω \Omega Ω,底图为 f ∗ f^* f∗,我们要求一片新颜色 f f f,满足两个愿望:

内部 : f f f 的梯度尽量等于源图 g g g 的梯度(保纹理);
边界 : f f f 在边界 ∂ Ω \partial\Omega ∂Ω 上等于底图颜色(锚定接缝)。

翻译成数学就是最小化能量泛函:

min ⁡ f ∬ Ω ∥ ∇ f − v ∥ 2 d x d y , s.t. f ∣ ∂ Ω = f ∗ ∣ ∂ Ω \min_f \iint_{\Omega} \|\nabla f - \mathbf{v}\|^2 \, \mathrm{d}x \, \mathrm{d}y, \qquad \text{s.t.} \quad f\big|{\partial\Omega} = f^*\big|{\partial\Omega} fmin∬Ω∥∇f−v∥2dxdy,s.t.f ∂Ω=f∗ ∂Ω

其中 v = ∇ g \mathbf{v} = \nabla g v=∇g 是「引导场」(guidance field),通常取源图的梯度。用欧拉-拉格朗日方程对 f f f 变分,就得到经典的泊松方程:

Δ f = div ⁡ v ( x , y ) ∈ Ω , f = f ∗ ( x , y ) ∈ ∂ Ω \Delta f = \operatorname{div} \mathbf{v} \quad (x,y) \in \Omega, \qquad f = f^* \quad (x,y) \in \partial\Omega Δf=divv(x,y)∈Ω,f=f∗(x,y)∈∂Ω

也就是说:贴图区域内部解泊松方程,边缘用底图做狄利克雷边界条件。离散化后(四邻域五点差分),每个像素满足:

f p − 1 4 ∑ q ∈ N ( p ) f q = − 1 4 div ⁡ v ( p ) f_p - \frac{1}{4}\sum_{q \in N(p)} f_q = -\frac{1}{4}\,\operatorname{div} \mathbf{v}(p) fp−41q∈N(p)∑fq=−41divv(p)

这正好是一个 N N N 元稀疏线性方程组( N = ∣ Ω ∣ N = |\Omega| N=∣Ω∣,贴图覆盖的像素数),用迭代法(Gauss-Seidel / 共轭梯度)求解,每轮迭代复杂度 O ( N ) O(N) O(N),迭代次数取决于收敛精度------贴图越大、迭代越久。

3.2 三种模式:引导场 v 的三种选法

OpenCV 的 seamlessClone 支持三种克隆模式,区别全在引导场 v \mathbf{v} v 怎么取:

模式	引导场	效果	适用场景
NORMAL_CLONE	v = ∇ g \mathbf{v} = \nabla g v=∇g(纯源图梯度)	纹理 + 颜色都来自贴图	默认,通用
MIXED_CLONE	源/底图梯度按模长取大者	只强调纹理,颜色更服从底图	贴图自带配色时
MONOCHROME_TRANSFER	只用源图的梯度方向与强度	颜色完全由底图决定	黑白风/纹理迁移

四、工程实现:一次融合的完整编排

面板是纯 UI(PoissonBlendPanel),所有融合逻辑都在涂鸦工坊主窗口。一次融合要处理「多个贴纸 × 三种模式」,编排如下:

cpp 复制代码

// DoodleStickerWindow::onBlendPoisson --- 多贴纸顺序融合 + 三模式一次算完
void DoodleStickerWindow::onBlendPoisson()
{
    // 1. 收集画布上全部贴纸,按 z 值排序(后画的贴在上面,先融合)
    QList<StickerItem*> stickers;
    for (QGraphicsItem* item : m_scene->items()) {
        auto* s = dynamic_cast<StickerItem*>(item);
        if (s) stickers.append(s);
    }
    std::sort(stickers.begin(), stickers.end(), [](StickerItem* a, StickerItem* b) {
        return a->zValue() < b->zValue();
    });

    pushUndoSnapshot();   // 融合前快照,支持撤销

    cv::Mat bgBgr = m_materialImage.clone();   // 永远从原始底图出发
    cv::Mat results[4];                        // 按模式下标存结果

    for (int mode = 1; mode <= 3; mode++) {    // NORMAL=1 / MIXED=2 / MONO=3
        cv::Mat accum = bgBgr.clone();
        for (StickerItem* sticker : stickers) {
            // ...(几何变换 + 掩码制备,见下文)...
            cv::Mat blended;
            cv::seamlessClone(srcBGR, accum, srcMask, center, blended, mode);
            accum = blended;                   // 逐个贴纸叠加
        }
        results[mode] = accum;
    }
    // 三种模式的结果全部缓存,面板切换模式零等待
}

4.1 几何对齐:画布状态 → 像素矩阵

画布上贴纸是缩放/旋转过的,融合前要把 QGraphicsItem 的变换「烘焙」进像素:

cpp 复制代码

// 缩放:放大用三次插值,缩小用面积插值;掩码缩放后重新二值化
cv::resize(srcBGR,  srcScaled,  newSz, 0, 0,
           scl > 1.0 ? cv::INTER_CUBIC : cv::INTER_AREA);
cv::resize(srcMask, maskScaled, newSz, 0, 0, cv::INTER_LINEAR);
cv::threshold(maskScaled, maskScaled, 128, 255, cv::THRESH_BINARY);

// 旋转:warpAffine + 旋转后包围盒,防止转出边界被裁掉
cv::Mat rotMat = cv::getRotationMatrix2D(ctr, rot, 1.0);
cv::Rect bbox = cv::RotatedRect(ctr, srcBGR.size(), rot).boundingRect();
rotMat.at<double>(0, 2) += bbox.width  / 2.0 - ctr.x;
rotMat.at<double>(1, 2) += bbox.height / 2.0 - ctr.y;
cv::warpAffine(srcBGR, srcRot, rotMat, bbox.size(), cv::INTER_LINEAR, cv::BORDER_CONSTANT, cv::Scalar(0, 0, 0));
// ...掩码同样变换后再 threshold 128 重新二值化

两个细节:掩码任何缩放后都要重新二值化 (见踩坑 8.3);贴纸完全在底图外时直接跳过(否则 seamlessClone 拿一个出界中心点会出花屏):

cpp 复制代码

// 贴纸中心与底图无交集 → 跳过并写日志
if (center.x + halfW <= 0 || center.x - halfW >= accum.cols ||
    center.y + halfH <= 0 || center.y - halfH >= accum.rows) {
    appendLog(QStringLiteral("  贴纸完全在底图外，已跳过"));
    continue;
}

五、掩码微调:两个滑条背后的玄机

面板上有两个掩码参数,普通人看不出门道,实际是泊松融合的「手感开关」:

参数	方向	作用
边缘微调(maskExpand)	正 = dilate	掩码外扩一圈,给泊松求解器留过渡缓冲带,接缝更柔和
边缘微调(maskExpand)	负 = erode	掩码内收,切掉贴纸边缘的白边残留
亮度(srcBrightness)	−1~1	贴图亮度 ±64(`convertTo` 的 beta),贴图太暗/太亮时救急

cpp 复制代码

// 掩码膨胀/腐蚀 + 全零守卫 + 亮度
if (expandPx != 0) {
    int ksize = qAbs(expandPx) * 2 + 1;
    cv::Mat kernel = cv::getStructuringElement(cv::MORPH_ELLIPSE, cv::Size(ksize, ksize));
    if (expandPx > 0) cv::dilate(srcMask, srcMask, kernel);
    else              cv::erode(srcMask, srcMask, kernel);
}
// 守卫:腐蚀过头把掩码擦成全零 → seamlessClone 未定义行为,跳过该贴纸
if (cv::countNonZero(srcMask) == 0) {
    appendLog(QStringLiteral("  贴纸边缘收缩过度,遮罩为空,已跳过"));
    continue;
}
// 亮度:-1.0..1.0 → beta:-64..64(约 ±25% 的 0-255 量程)
if (qAbs(brightness) > 0.001) {
    srcBGR.convertTo(srcBGR, -1, 1.0, brightness * 64.0);
}

六、三模式一次算完:缓存换体验

一次融合要把 M M M 个贴纸分别以三种模式融进底图,直接算三遍?没错,就是要算三遍------但一次性算完,结果全部缓存:

cpp 复制代码

m_blendNormal = bgrToPixmap(results[cv::NORMAL_CLONE]);
m_blendMixed  = bgrToPixmap(results[cv::MIXED_CLONE]);
m_blendMono   = bgrToPixmap(results[cv::MONOCHROME_TRANSFER]);
m_blendPanel->setBlendResults(m_blendNormal, m_blendMixed, m_blendMono);

之后用户在面板下拉框切换模式,只是换一张缓存的图,零等待对比三种效果------对比「切换一次重算一遍」,体验天壤之别。

七、复杂度与性能

环节	复杂度	说明
几何变换(缩放/旋转)	O ( W ⋅ H ) O(W \cdot H) O(W⋅H)	贴纸像素数
掩码形态学	O ( W ⋅ H ) O(W \cdot H) O(W⋅H)	膨胀/腐蚀
泊松求解	O ( N ⋅ I ) O(N \cdot I) O(N⋅I)	N = ∣ Ω ∣ N = \|\Omega\| N=∣Ω∣ 贴图覆盖像素,稀疏线性系统迭代 I I I 轮
总耗时	M × 3 M \times 3 M×3 次求解	M M M 个贴纸 × 三种模式

关键结论:耗时主要由贴图覆盖面积和贴纸数量决定,与底图分辨率关系不大 ------求解器只在 Ω \Omega Ω 内部工作。涂鸦贴纸一般几十万像素,CPU 上秒级求解;贴纸又大又多时,融合时间线性增长。

八、踩坑实录:五个泊松融合专属的坑

8.1 坑一:全零掩码的未定义行为

现象:边缘微调滑到最左(强腐蚀),点融合,程序崩溃或花屏。

原因 :掩码被腐蚀成全零,seamlessClone 对全零掩码是未定义行为。

解决 :countNonZero(srcMask) == 0 守卫,跳过该贴纸并写日志(第五章代码)。

8.2 坑二:贴纸出界导致花屏

现象:贴纸拖到画布边缘外,融合结果出现色块污染。

原因:贴纸中心在底图外,泊松求解器拿到无意义的边界条件。

解决:融合前做几何相交检查,完全出界的贴纸跳过(4.1 节代码)。

8.3 坑三:掩码缩放的插值糊边

现象:缩放/旋转后的贴纸,融合边缘出现半透明「雾圈」。

原因:掩码经过 INTER_LINEAR 缩放后出现 0~255 中间值,不再二值。

解决 :掩码每次几何变换后立即 threshold(128) 重新二值化。

8.4 坑四:MONOCHROME 模式下亮度滑条失灵

现象:切到单色迁移模式,拖亮度滑条毫无反应,以为出 bug 了。

原因:MONOCHROME_TRANSFER 只使用源图的纹理梯度、不使用源图颜色,亮度调节自然无效。

解决 :面板加 tooltip 说明该模式下亮度参数无效------文档化也算修复,避免用户误判为缺陷。

8.5 坑五:融合后想改贴纸位置

现象:融合完成后想挪一下贴纸,发现贴纸图层被隐藏了,无从下手。

解决 :融合前 pushUndoSnapshot() 快照,一键撤销回到「贴纸可编辑」状态;融合结果单独保存,与画布编辑互不污染。素材底图永远从原始副本出发(m_materialImage.clone()),不会被融合结果污染。

九、写在最后

泊松融合的核心就四件事:

原理一句话:内部保梯度、边界锚颜色,解一个泊松方程,接缝就没了;
三模式 = 引导场的三种选法:NORMAL 全搬、MIXED 搬纹理、MONO 只搬纹理走向;
工程细节决定手感:掩码膨胀留缓冲、腐蚀去白边、全零守卫、出界跳过、变换后重二值化;
缓存换体验:三模式一次算完,切换零等待。

后续展望:支持手动指定融合中心点(seamlessClone 的 center 参数目前取贴纸中心);对大贴纸做多尺度融合加速(先在低分辨率求解,再上采样精修)。
