【系列：uC/OS-II 内核源码精读：从 6736 行代码看懂一个 RTOS · 第 3 篇】

每次调度都要从 64 个任务里立刻找出优先级最高的那个，uC/OS-II 不靠循环比较，而是靠两张位图和一张 256 字节的表。本文拆解 OSRdyGrp 与 OSRdyTbl 的数据布局、OSUnMapTbl 查表原理、OS_Sched 的完整流程，并用优先级 29 和 OSRdyGrp=0x34 两个实例，把 O(1) 调度背后的关键路径一次推演明白。

如果让你在 64 个任务里找出优先级最高的那个，第一反应是什么？挨个比一遍，最坏情况要比较 64 次。

uC/OS-II 的回答很干脆：固定两次查表，一次移位。不管系统里是 8 个任务还是 63 个任务，耗时一模一样。

这不反直觉吗？答案是：它把"找最高优先级"这件大事，提前拆解成了一张位图登记表。接上篇 TCB 里的 OSTCBY/X 预计算，本篇正式进入 uC/OS-II 内核源码精读系列的调度核心------看它怎么用空间换时间，把实时系统的确定性锁死在 O(1)。

就绪表：一张"任务能否运行"的登记簿

所谓就绪表，就是内核用来登记"哪些任务已经就绪、可以运行"的数据结构。uC/OS-II 用了二级位图：一张组表加一张行表。

OS_EXT  OS_PRIO           OSRdyGrp;                        /* Ready list group                         */
OS_EXT  OS_PRIO           OSRdyTbl[OS_RDY_TBL_SIZE];       /* Table of tasks which are ready to run    */

• OSRdyGrp：1 个字节，bit0~bit7 分别对应 OSRdyTbl0~OSRdyTbl7 哪一行里有就绪任务。
• OSRdyTbl8：8 个字节，每字节的 8 个 bit 对应优先级 0~63。

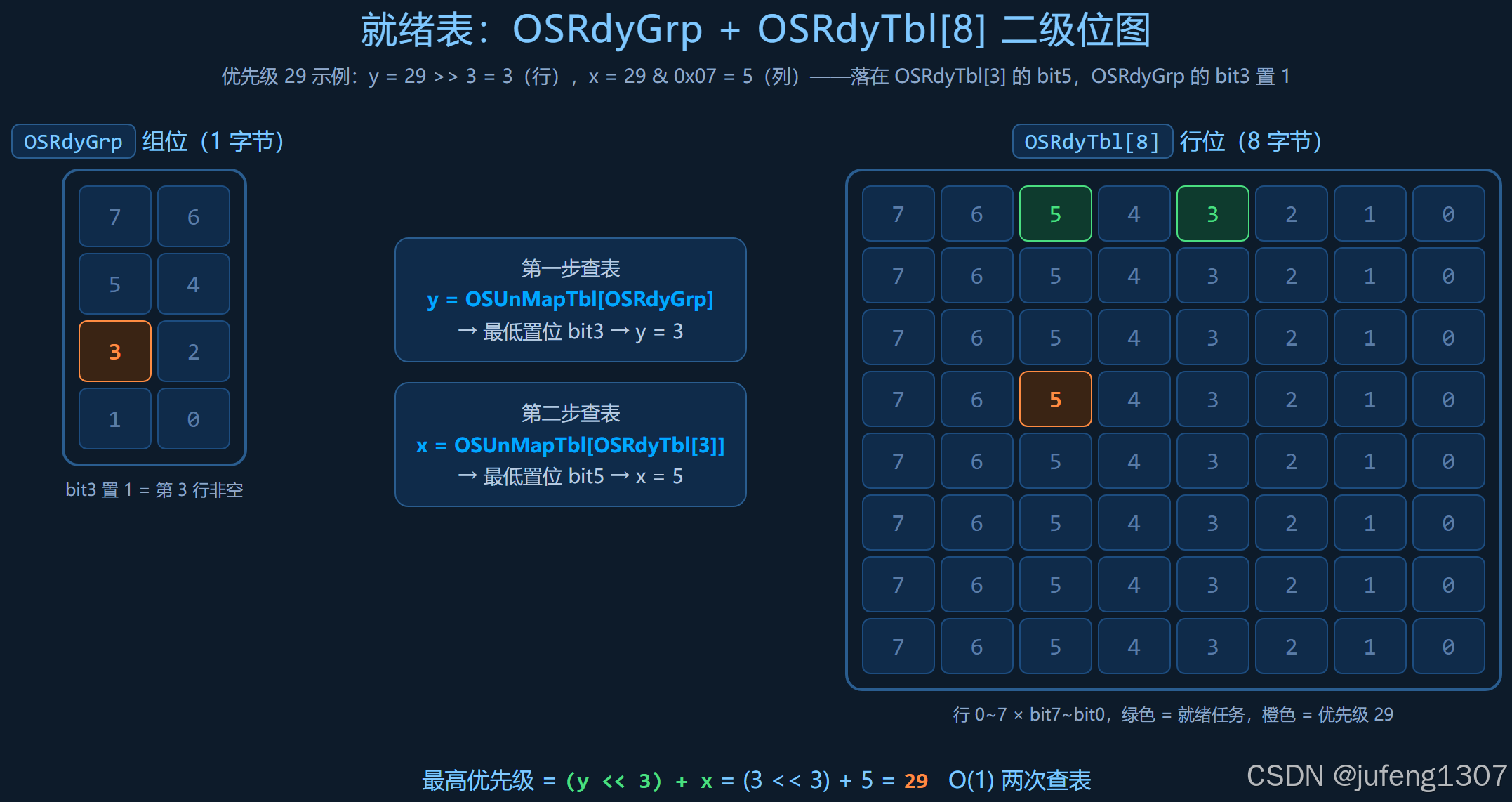

一个任务的优先级 p，被拆成两段：行 y = p >> 3，列 x = p & 0x07。这就是位图的基本玩法------用 1 个 bit 表示一个任务的就绪状态。

拿优先级 29 来说：29 >> 3 = 3，29 & 0x07 = 5。所以它落在 OSRdyTbl3 的第 5 位，同时 OSRdyGrp 的第 3 位要置 1，表示"第 3 行非空"。

置位与清位：缓存在 TCB 里的四个字段

既然 p 的映射关系固定，为什么每次都要做一遍移位和与运算？uC/OS-II 的选择是：在创建任务时就预计算好，运行时直接取用。

OSTCBY     = prio >> 3;        /* 行号 y */
OSTCBX     = prio & 0x07;      /* 列号 x */
OSTCBBitY  = 1 << OSTCBY;      /* 行掩码，如 1<<3 = 0x08 */
OSTCBBitX  = 1 << OSTCBX;      /* 位掩码，如 1<<5 = 0x20 */

这四个字段在第 2 篇已经见过，当时可能觉得只是"缓存索引"，现在它的价值才真正显现：运行期间，置位/清位只需要两次或运算/与运算。

任务进入就绪态，置位：

OSRdyGrp               |= ptcb->OSTCBBitY;   /* 组位：第 y 行非空 */
OSRdyTbl[ptcb->OSTCBY] |= ptcb->OSTCBBitX;   /* 行位：优先级 x 就绪 */

任务退出就绪态，清位：

OSRdyTbl[y] &= ~ptcb->OSTCBBitX;   /* 先清行内位 */
if (OSRdyTbl[y] == 0u) {           /* 这一行全空了？ */
    OSRdyGrp &= ~ptcb->OSTCBBitY;  /* 再清组位 */
}

注意清位的顺序：先清行内位，行空了才清组位。反之，置位时组位和行位可以同时写。这个细节是理解就绪表一致性的关键：组位是行位的"摘要"，摘要必须滞后于明细更新。

置位/清位遍布内核各处：延时到期置位（OSTimeTick）、等待事件时清位（OS_EventTaskWait）、挂起时清位（OSTaskSuspend）......所有路径用的都是同一套位操作。

换优先级（OSTaskChangePrio）也是同一套规矩：先清旧位置的位，再置新位置的位------旧位清了行空才清组位，新位则组位行位一起置。先"摘下来"再"放上去"，顺序一步都不能乱。

OSUnMapTbl：用 256 字节把找最小值变成查表

就绪表建好了，下一个问题：怎么从这张位图里快速找到"最小的置位位置"？所有就绪任务中，数值最小的优先级就是最高优先级。在二进制里，找最小置位位，就是找最低的置 1 位。

C 语言里做位扫描，要么写循环，要么依赖编译器内建函数（比如 clz）。循环最坏要扫 8 次，而且不是常数时间。uC/OS-II 的做法更直接：查表。

INT8U  const  OSUnMapTbl[256] = {
    0u, 0u, 1u, 0u, 2u, 0u, 1u, 0u, 3u, 0u, 1u, 0u, 2u, 0u, 1u, 0u, /* 0x00 to 0x0F */
    4u, 0u, 1u, 0u, 2u, 0u, 1u, 0u, 3u, 0u, 1u, 0u, 2u, 0u, 1u, 0u, /* 0x10 to 0x1F */
    ...
};

这张表的规律只有一句话：OSUnMapTbln = n 的最低置 1 位的位位置（0 开始）。

验证几个关键值：

输入	二进制	最低置位	表值
0x01	0001	bit0	0
0x02	0010	bit1	1
0x04	0100	bit2	2
0x0C	1100	bit2	2
0x80	1000 0000	bit7	7
0xFF	1111 1111	bit0	0

注意到没？0x02 的低位是 0，但最低置位是 bit1，所以表值是 1。这张表不看"最低位"，只看"最低的置 1 位"。一次查表 O(1)，与位宽无关------这是整个调度算法的地基。

顺便说一下这张表是怎么来的。看前 16 项：0,0,1,0,2,0,1,0,3,0,1,0,2,0,1,0------每 16 项一组，组首递进（0x10 组首是 4、0x20 组首是 5......）。其实它不需要背，规律就是位操作的自然结果：bit0 置位表值必为 0，bit0 为 0 而 bit1 置位则表值 1，依此类推。奇数输入表值全 0（bit0 总是置位），偶数输入的值取决于更高位。Micrium 把这 256 项直接展开写死在源码里，省去启动时生成，读起来也一目了然。

有人会问：为什么不用链表？把就绪任务串成链表，找最高优先级从链头拿就行了。问题是插入位置：新任务就绪时要按优先级找插入点，最坏 O(n)；而且每个任务要多两个指针。位图的代价是 9 字节就绪表 + 256 字节查表，换来所有操作 O(1)。这是典型的"空间换时间"，而且换得极其划算------对于实时内核，"操作耗时与任务数无关"本身就是卖点。

两步查表：0x34 的完整推演

有了 OSUnMapTbl，找最高优先级任务就变成两次查表。源码 os_core.c 里的 OS_SchedNew 是这么写的：

y             = OSUnMapTbl[OSRdyGrp];              /* 第一步：找非空行，得到 y */
OSPrioHighRdy = (INT8U)((y << 3u) + OSUnMapTbl[OSRdyTbl[y]]);  /* 第二步：行内找最低位 */

第一次查表，OSRdyGrp 的最低置位 bit 就是最小的非空行号 y------最小行号对应最高优先级所在的行。第二次查表，从那一行里再找最低置位 bit x。最终优先级 = y * 8 + x。

如果 OS_LOWEST_PRIO 配到 63 以上（支持 256 个任务），OS_SchedNew 走的是另一段 #else 分支：OSRdyGrp 按高 8 位/低 8 位分两步查，行内再分两步------多一层查表，思路完全一样。默认 64 任务配置下，就是上面这两行。

来推演一个具体场景。假设当前 OSRdyGrp = 0x34：

0x34 = 0b0011_0100，最低置 1 位是 bit2。第一步查表：y = OSUnMapTbl0x34 = 2。

再看第 2 行。假设 OSRdyTbl2 = 0x14 = 0b0001_0100，最低置 1 位是 bit2。第二步查表：x = OSUnMapTbl0x14 = 2。

所以最高优先级 = (2 << 3) + 2 = 18。

整个过程：两次数组下标访问，一次移位，一次加法。任务从 8 个涨到 64 个，这段代码一行都不用改，耗时一模一样。**调度的快慢，不由任务数量决定。**这就是 O(1) 的含义。

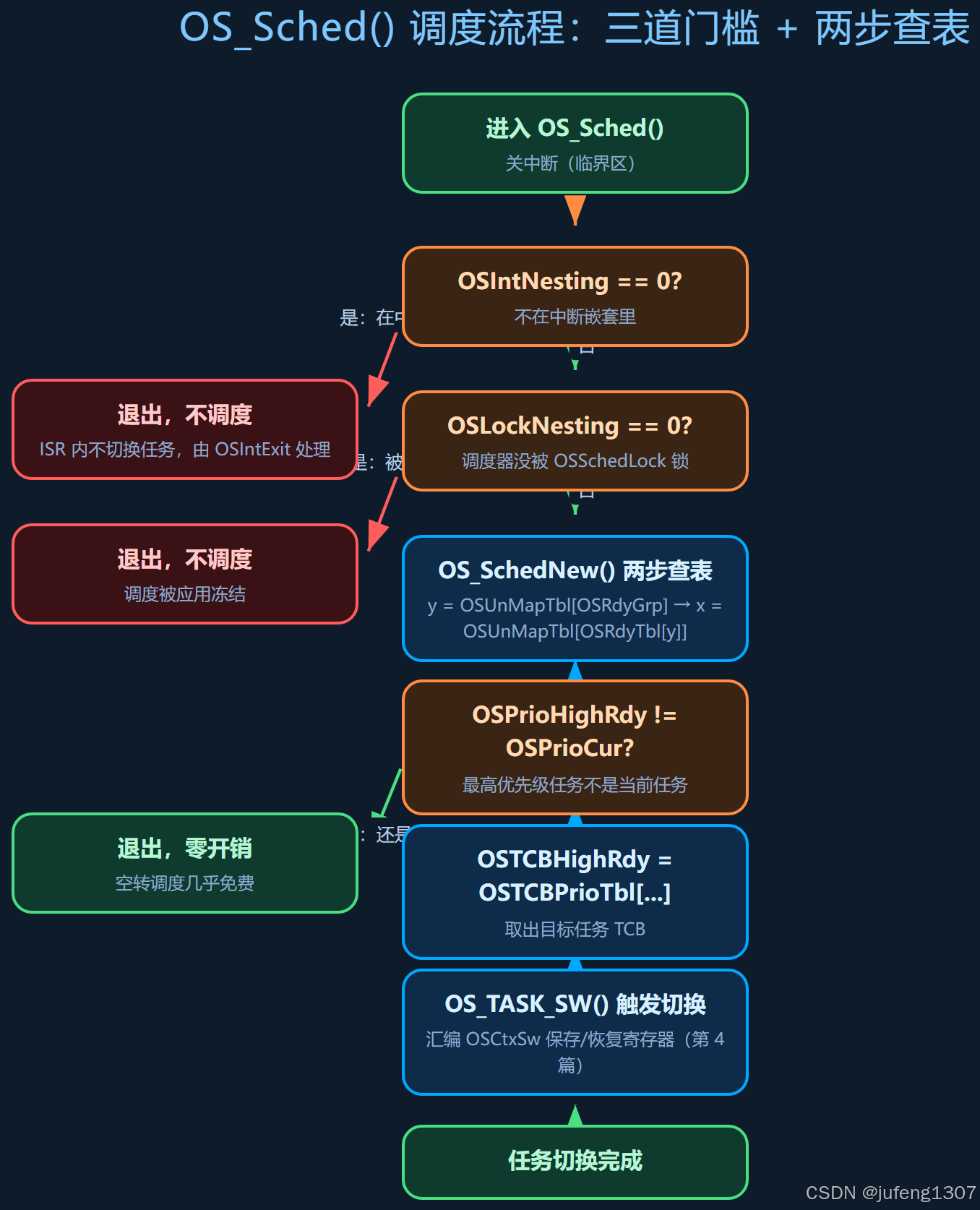

OS_Sched：调度器的三道门槛

OS_SchedNew 只负责"算出来谁是最高优先级"。真正决定"要不要切"的是 OS_Sched：

void  OS_Sched (void)
{
    OS_ENTER_CRITICAL();
    if (OSIntNesting == 0u) {                          /* Schedule only if all ISRs done and ... */
        if (OSLockNesting == 0u) {                     /* ... scheduler is not locked            */
            OS_SchedNew();
            OSTCBHighRdy = OSTCBPrioTbl[OSPrioHighRdy];
            if (OSPrioHighRdy != OSPrioCur) {          /* No Ctx Sw if current task is highest   */
                OSCtxSwCtr++;                          /* Increment context switch counter       */
                OS_TASK_SW();                          /* Perform a context switch               */
            }
        }
    }
    OS_EXIT_CRITICAL();
}

三道门槛，一夫当关：

第一道：OSIntNesting == 0------不在中断嵌套里。为什么？中断服务程序里不会直接切换任务（先跑完 ISR，退出时由 OSIntExit 统一处理），在 ISR 里调用 OS_Sched 属于"越权"，OSIntExit 会调 OS_Sched 但那是中断退出的专属流程。

第二道：OSLockNesting == 0------调度器没被锁。应用可以用 OSSchedLock/OSSchedUnlock 把调度暂时冻结（锁可以嵌套，计数为零才放行）。锁调度器 ≠ 关中断：中断照常响应，只是不切换任务。

什么场景会用锁？典型的是"想原子地操作共享数据，但又不能长时间关中断"：比如更新一个几十字节的结构体，关中断会拉长中断响应时间，锁调度器则不影响中断，只是把任务切换推迟几微秒。锁了之后记得成对解锁，漏一次，系统就再也不会切换任务了。

第三道：OSPrioHighRdy != OSPrioCur ------最高优先级任务不是当前任务。如果算出来还是自己，就没必要切换。这一条保证了调度的最小开销：空转调度几乎免费。

通过三道门槛后：OSTCBHighRdy = OSTCBPrioTbl[OSPrioHighRdy] 从优先级表里取出目标 TCB，然后 OS_TASK_SW() 触发上下文切换。OS_TASK_SW 是宏，由 CPU 移植文件定义（通常是软中断指令或直接调用 OSCtxSw）------真正的寄存器保存与恢复是汇编代码，第 4 篇专门拆它。

一次抢占的完整推演

把前面所有零件拼起来，走一个完整的抢占场景。

系统里三个任务：任务 A 优先级 5（正在运行），任务 B 优先级 3（就绪），任务 C 优先级 20（在等信号量）。

当前就绪表：OSRdyTbl0 的 bit3（优先级 3）和 bit5（优先级 5）都是 1，即 OSRdyTbl0 = 0x28；OSRdyGrp 的 bit0 = 1（第 0 行非空）。

现在任务 C 等到了信号量。OSSemPost 唤醒它：OSRdyGrp |= OSTCBBitY（20>>3=2，置 bit2）；OSRdyTbl[2] |= OSTCBBitX（20&7=4，置 bit4）。然后调用 OS_Sched()。

三道门槛全过（不在中断、调度器没锁）。OS_SchedNew 两步查表：

1. y = OSUnMapTbl[OSRdyGrp]。OSRdyGrp = 0x05 = 0b0101，最低置位 bit0 → y = 0。
2. x = OSUnMapTbl[OSRdyTbl[0]] = OSUnMapTbl[0x28]。0x28 = 0b0010_1000，最低置位 bit3 → x = 3。
3. OSPrioHighRdy = (0 << 3) + 3 = 3。

注意：任务 C（优先级 20）刚就绪，最高优先级却是 3------因为任务 B 一直在就绪表里，20 > 3。C 就绪只是改动了 OSRdyTbl2，不影响查表结果。就绪表找的是"所有就绪任务里优先级最高的"，不是"刚被唤醒的那个"。

最后：OSPrioHighRdy(3) != OSPrioCur(5)，触发 OS_TASK_SW()，切到任务 B。

如果当前运行的就是任务 B 自己（OSPrioCur = 3），算出来还是 3，第三道门槛直接放行不了------什么都不做。空转调度几乎免费，就靠这一句。

调度器什么时候被触发

OS_Sched 从不"主动"跑，它只在别人调用它时工作。触发方分四类：

• 让出类：任务主动等------OSTimeDly、OSSemPend、OSMboxPend、OSQPend 等，阻塞自己前调 OS_Sched
• 释放类：事件就绪------OSSemPost、OSMboxPost、OSFlagPost 等，唤醒别人后调 OS_Sched
• 任务类：OSTaskCreate、OSTaskDel、OSTaskSuspend、OSTaskResume、OSTaskChangePrio
• 中断退出：OSIntExit（ISR 末尾，第 4 篇展开）

这里藏着一个设计规律：调度是"事件驱动的"，不是"定时驱动的"。任何可能改变就绪表状态的 API，末尾都会看一眼调度器------这就是抢占式内核的"随时抢占"。

一切从清零开始

就绪表不是天生就整齐的。OSInit 里有一句 OS_InitRdyList()（os_core.c 第 1367 行），做的事朴素得很：OSRdyGrp 清零、OSRdyTbl 八个字节逐个清零，再给 OSPrioCur、OSTCBCur 置初值。系统启动早期还没有任务时，OSRdyGrp 保持 0------不过 OS_SchedNew 在 OSStart 之前根本不会被调用，所以 OSUnMapTbl0 的取值（0）永远轮不到上阵。

收尾：确定性来自 9 个字节

回顾一下这张图的全部家当：

• OSRdyGrp + OSRdyTbl[8]：9 个字节，登记 64 个任务的就绪状态
• OSUnMapTbl[256]：256 字节只读表，把"找最低置位"变成查表
• OS_SchedNew：两次查表 + 一次移位 = 找到最高优先级任务
• OS_Sched：三道门槛 + 目标 TCB + 触发切换

整个调度决策路径，与系统里有几个任务完全无关。实时系统要的确定性，就是这么锁死的。

顺便一提：OSUnMapTbl 是 const 数组，编译后躺在 ROM/Flash 里，不占宝贵的 RAM；OSRdyGrp + OSRdyTbl 的 9 字节才在 RAM 里------整个就绪机制对内存的占用，就这么多。

下一篇我们跟着 OS_TASK_SW 走进汇编：OSCtxSw 是怎么把当前任务"挂起来"、把新任务"扶上台"的------那是 uC/OS-II 最后一块拼图。
