一、一个让采样崩溃的真实隐患
在商业航天的星上信号链里，光电二极管、IMU 传感器送出的往往是毫伏级、带宽达数十千赫的微弱模拟信号。若前端运放带宽不够或压摆率不足，大摆幅信号会被"削顶"、高速边沿被拖慢，ADC 采样到的波形已经变形，系统据此做出的判读自然出错。
更麻烦的是太空辐照环境：普通商用运放在总剂量下参数漂移，遭遇单粒子还可能闩锁而永久失效。能不能在前端就同时把"高速+高精度+低功耗+抗辐照"四件事都做好，决定了整星信号链能不能在轨长期跑得稳。
在轨失效后，地面只能等下次过境时下载遥测再下对策，代价极高。所以"选对前端运放"在航天项目里不是性能优化题，而是可靠性必答题。
二、核心参数优势：速度、功耗、精度的三角平衡
|-----------|-----------------------------|--------------------|
| 参数 | ASL622S 指标 | 带来的直接优势 |
| 增益带宽积 GBW | 6.5 MHz | 高速信号保真，适用数十 kHz 调理 |
| 压摆率 SR | 2.9 V/us | 大信号无失真摆率，削顶风险低 |
| 静态电流 IQ | 700 uA/路 | 星上供电紧张也能多路部署 |
| 输入偏置电流 IB | ±1 pA | 不加载高阻传感器/光电源 |
| 输入噪声密度 | 50 nV/√Hz@10kHz | 小信号信噪比高 |
| 轨到轨 I/O | 输入 -0.1~5.6V / 输出近轨 | 低压下动态范围最大化 |
| CMRR/PSRR | 92/93 dB | 共模与电源扰动抑制强 |
| 开环增益 | 92~110 dB | 闭环精度高 |
| 相位裕度 | 64 度 | G=1 稳定，不易自激 |
| 抗辐照 | TID>=100krad, SEU/SEL>=37 | 商业航天级在轨可靠 |
| 封装/温区 | SOP8, -55~125度 | 小封装、宽温域 |
| ESD | HBM 7kV / CDM 2kV | 装配良率高 |
三、为什么这些参数能"发挥功能"
GBW 6.5MHz、SR 2.9V/us 让高速信号跟得住、不拖尾；50nV/√Hz@10kHz 的低噪声密度保证小信号信噪比；±1pA 输入偏置不加载兆欧级高阻源；700uA/路 的低功耗在双通道并用时也只约 1.4mA；轨到轨 I/O 让 2.5V 单电源也能跑出近满幅；92/93dB 的 CMRR/PSRR 抗共模与电源扰动；92~110dB 开环增益保证闭环精度。
轨到轨输入级让共模范围超出电源轨 0.1V，轨到轨输出级把输出摆幅压到距电源轨仅 8-22mV（2kΩ 负载），在 2.5V 单电源下也能给出近满幅输出，对低电压系统尤其友好。低压电池供电的传感节点也能用满 ADC 满量程，不浪费一位分辨率。
高 GBW 与高 SR 共同保证 25kHz 级有源滤波器在闭环后仍有充足的相位裕量与不失真摆速。当输入是高速 PWM 解调后的基带或光电脉冲的快前沿，6.5MHz 的 GBW 让闭环增益 5 倍下仍有约 1.3MHz 可用带宽，2.9V/us 的 SR 保证 5V 满摆仅需约 1.7us，远小于常见 ADC 采样窗口。
64 度的相位裕度意味着即使单位增益跟随器配置也不会自激，对系统稳定性是重要保险。

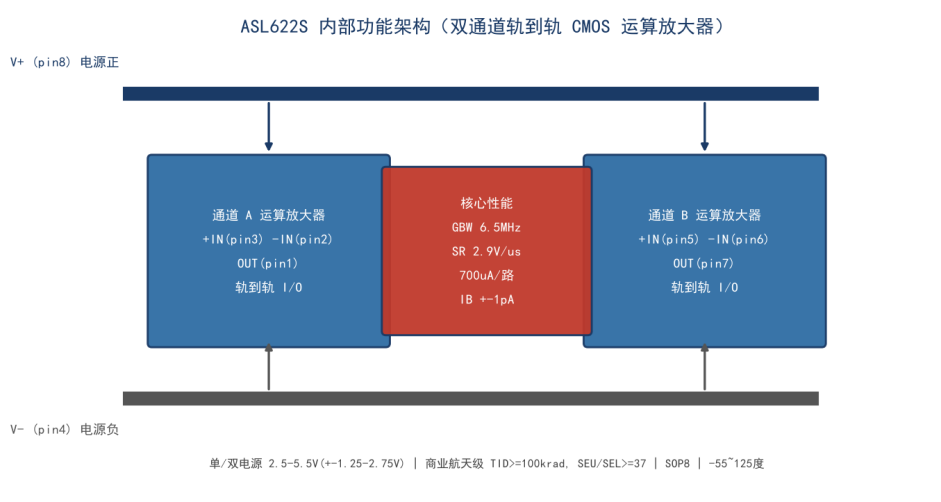

图：asl622s_arch
四、典型应用场景：信号调理前端
航天载荷中的光电二极管放大、IMU/温度传感器的有源滤波、星载 ADC 抗混叠前端，核电厂工况监测的传感器调理，都是 ASL622S 的用武之地。手册给出的参考设计即一个二阶切比雪夫低通滤波器（增益 5V/V、截止 25kHz、通带 3dB 峰值），用于降噪与抗混叠。
|-------------|-----------------|--------------------|
| 典型场景 | ASL622S 的角色 | 关键参数支撑 |
| 卫星光电探测器前端 | 微弱电流->电压放大与滤波 | IB ±1pA、GBW 6.5MHz |
| IMU/温度传感器调理 | 有源低通抗混叠 | SR 2.9V/us、轨到轨 |
| 星载 ADC 驱动 | 抗混叠+电平匹配 | 近轨输出、低噪声 |
| 核电监测前端 | 高阻信号调理 | 抗辐照、宽温 |
| 便携低功耗传感节点 | 单电源近满幅放大 | 700uA/路、2.5V 单电源 |
这张表把"核心参数"和"能发挥功能的场景"直接对上了：不是参数漂亮就行，而是每个场景都有对应的参数在兜底。比如核电高阻传感器，最怕运放偏置电流把源信号"吸走"，±1pA 的 IB 正好解决这个问题；星载 ADC 驱动最怕动态范围浪费，轨到轨输出把 2.5V 单电源的每一毫伏都用上。
常见做法是：传感器 -> ASL622S 一级放大+滤波 -> ADC -> MCU 处理。一级滤波就把高频噪声与混叠分量挡在 ADC 之外，后级数字滤波只需做平滑与特征提取即可，整体功耗与代码量都更低。
在多通道星上载荷里，双通道 SOP8 封装可同时处理两路独立传感器（如陀螺 + 加速度计），单芯片双运放比两片单运放省 PCB 面积、省电源去耦网络，对小卫星平台尤其友好。

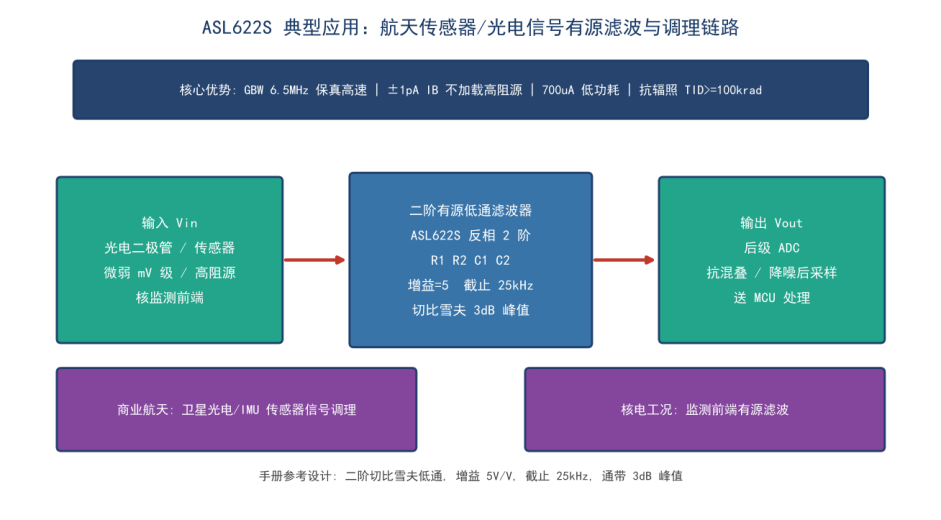

图：asl622s_app
五、辐射加固与可靠性要点
ASL622S 商业航天级 TID>=100krad(Si)、SEU/SEL>=37MeV·cm²/mg，工作温度 -55~+125℃，ESD HBM 7kV。LEO 五年累计剂量常在 30-60krad，留有近一倍裕量，SEU/SEL 指标保证重离子环境下不闩锁、极少翻转。
六、设计落地清单
• 电源引脚紧贴放置 0.1uF 去耦电容，必要时并联 10uF 钽电容；
• 模拟走线尽量短，优先布置连续接地平面，避免地线割裂；
• 表面贴装元件靠近引脚放置，降低寄生电感与电容；
• 双电源应用时注意 ±1.25~±2.75V 范围，勿超 6.5V 绝对最大值；
• 输入电压超电源轨时用二极管钳位，并将电流限制在 10mA 以下；
• 高增益配置下加输入保护电阻，避免浪涌与 ESD 击穿；
• 多通道并用时共用一组去耦即可，但反馈网络必须各自独立。
七、把参数变成在轨可靠性的最后一公里
手册指标再漂亮，也要落到装配与试验环节才能真正转化为可靠性。ASL622S 的 HBM 7kV / CDM 2kV 让它在星上单机总装测试（AIT）阶段对操作静电更宽容，装配良率更高；但真空环境没有空气散热，双通道满负荷约 1.4mA 的功耗虽小，热设计仍要留足裕量，避免局部结温逼近上限。
如果换成普通商用运放，LEO 数年的总剂量就足以让输入偏置与失调缓慢漂移，星上微弱信号调理的零位会"偷偷跑偏"；单粒子闩锁更可能直接烧毁前端。ASL622S 的抗辐照指标正是为堵住这两类失效而设。落地时建议：AIT 阶段按商业航天级器件做筛选与批次留样，在轨关键链路保留一路冗余或软件零位校准接口，长寿命任务按 TID 100krad 留一倍余量设计而非用到极限。
