Linux 内核中的 Per-CPU 机制详解

Linux 内核中的 Per-CPU 机制详解

一、引言：什么是 Per-CPU？

  Per-CPU（Per-Processor）是 Linux 内核中一种为每个处理器核心维护独立数据副本的机制。它允许内核为系统中的每一个 CPU（或逻辑处理器）分配一份专属的数据实例，各 CPU 访问自己的副本时无需加锁，从而在保证数据一致性的前提下实现极高的并发性能。

  一句话概括：Per-CPU 是内核用来"用空间换时间、用副本换锁"的核心基础设施。

二、设计动机：为什么需要 Per-CPU？

2.1 缓存局部性（Cache Locality）

  在多核系统中，如果所有 CPU 共享同一个全局变量，每次写入都会触发缓存一致性协议（如 MESI），导致其他核心的缓存行被标记为 Invalid，引发频繁的 cache line bouncing（缓存行弹跳）。

Cache Line Bouncing（缓存行弹跳），也称为 False Sharing（伪共享） 或 Cache Thrashing（缓存抖动），是多核处理器中一种严重的性能退化现象。

简单来说：多个 CPU 核心频繁读写位于同一条缓存行（Cache Line）的不同变量，导致该缓存行在核心之间反复传输、失效、重新加载，像乒乓球一样来回"弹跳"，严重拖慢程序执行速度。

  Per-CPU 变量让每个 CPU 只读写自己独占的内存区域，彻底消除了跨核缓存同步开销。

2.2 避免锁竞争

  统计计数器、调度器运行队列、内存分配器状态等数据结构被所有 CPU 高频访问。如果使用全局变量 + 自旋锁，锁竞争会成为严重的性能瓶颈。Per-CPU 变量天然隔离了各 CPU 的写入，读写自己的副本不需要任何锁。

2.3 典型场景

场景	说明
中断计数器	每个 CPU 独立统计自己的中断次数
调度器 runqueue	每个 CPU 维护自己的就绪队列
slab/slub 分配器	每个 CPU 有本地对象缓存
网络协议栈	每个 CPU 独立的收发包队列
时间戳 / TSC 校准	每个 CPU 的时钟源数据

三、内存布局：Per-CPU 变量存储在哪里？

3.1 静态 Per-CPU 区（编译期确定）

  内核启动时（setup_per_cpu_areas()），会为系统中所有 possible CPU （cpu_possible_mask，上限为编译期配置的 NR_CPUS，而不仅仅是当前在线的 CPU）预留一块独立的内存区域，称为 per-CPU area。所有静态声明的 per-CPU 变量按编译顺序排列在这块区域内。

CPU 0 的 per-CPU area:
┌──────────────────────────────────────────────┐
│ var_a │ var_b │ var_c │ ... │ (padding)      │
└──────────────────────────────────────────────┘

CPU 1 的 per-CPU area:
┌──────────────────────────────────────────────┐
│ var_a │ var_b │ var_c │ ... │ (padding)      │
└──────────────────────────────────────────────┘

CPU N 的 per-CPU area:
┌──────────────────────────────────────────────┐
│ var_a │ var_b │ var_c │ ... │ (padding)      │
└──────────────────────────────────────────────┘

  每个 CPU 的副本布局完全相同，只是基地址不同。

注意：所有 possible CPU 的区域在启动时就一次性划分完毕，这样即使后续 CPU 热插拔上线，也无需临时分配（详见第八节）。

3.2 基址的保存方式

架构类型	实现方式	说明
x86_64	GS base（MSR_GS_BASE）保存当前 CPU 的 per-CPU 基址	访问极快，%gs: 前缀一条指令完成
arm64	专用系统寄存器 TPIDR_EL1	有专用寄存器，访问快
ARMv7（32 位）	TPIDRPRW 等协处理器寄存器	同上
老式/通用实现	通过 current_thread_info()->cpu 查 per_cpu_offset[] 表	通用性好但稍慢

  在 x86_64 上，内核态 GS base 指向当前 CPU 的 per-CPU 区域，系统调用入口通过 swapgs 指令在用户态/内核态 GS base 之间切换。

易混淆点：用户态程序使用的 FS base 保存的是 TLS（Thread-Local Storage，per-thread ）基址，与内核的 per-CPU（per-processor）机制是两回事，只是都借助了段基址寄存器的思路。

3.3 与 NUMA 的关系

  在 NUMA 架构下，per-CPU area 会尽量分配在该 CPU 所属 NUMA 节点的本地内存中，确保访问延迟最低。

四、API 接口：如何使用 Per-CPU 变量

4.1 静态定义（编译期）

#include <linux/percpu.h>

/* 定义一个 per-CPU 整型变量，初始值为 0 */
DEFINE_PER_CPU(int, my_counter);

/* 定义并按缓存行对齐（用于体积较大、对齐敏感的变量） */
DEFINE_PER_CPU_ALIGNED(int, my_aligned_var);

/* 定义可能被其他 CPU 访问的变量：缓存行对齐 + 填充，
 * 避免跨核访问时殃及同一缓存行内的其他变量（见第七节） */
DEFINE_PER_CPU_SHARED_ALIGNED(struct foo, my_shared_foo);

/* 定义一个 per-CPU 数组 */
DEFINE_PER_CPU(char[64], my_buffer);

/* 定义一个 per-CPU 结构体 */
struct foo {
	int x;
	long y;
};
DEFINE_PER_CPU(struct foo, my_foo);

4.2 访问（读写）

/* 访问当前 CPU 的副本 ------ 经典写法（禁抢占 + 返回左值引用） */
get_cpu_var(my_counter)++;          /* 直接对副本自增 */
put_cpu_var(my_counter);            /* 恢复抢占，必须与 get 配对 */

/* 错误示范：get_cpu_var() 返回的是引用，不是值拷贝 */
int val = get_cpu_var(my_counter);  /* 只是把值读到了局部变量 */
val++;                              /* 改的是局部副本，per-CPU 变量并没有变 */
put_cpu_var(my_counter);            /* 这段代码等于什么都没做 */

更简洁的写法（自内核 2.6.32（2009 年）起引入并被推荐）：

this_cpu_inc(my_counter);           /* 当前 CPU 副本 +1，无需手动禁抢占 */
this_cpu_read(my_counter);          /* 读取当前 CPU 的值 */
this_cpu_write(my_counter, 42);     /* 写入当前 CPU 的值 */

/* 访问指定 CPU 的副本 */
int cpu = 2;
per_cpu(my_counter, cpu) = 100;     /* 直接写 CPU 2 的副本，需自行保证安全 */

关于"原子性"的准确理解：this_cpu_* 操作提供的是同 CPU 内的原子性 ------在 x86 上它被编译为单条指令（如 incl %gs:0x1a0），单条指令不会被本核中断打断，且只访问本 CPU 独占的副本、不存在跨核共享，因此既不需要锁也不需要显式禁抢占。它不是跨 CPU 原子操作（也不需要是）。

4.3 核心访问宏/函数一览

API	作用	是否禁抢占	备注
get_cpu_var(var)	获取当前 CPU 变量引用	✅	需配对 put_cpu_var，临界区内不可睡眠
put_cpu_var(var)	释放引用，恢复抢占	---	与 get 配对
this_cpu_read(var)	读当前 CPU 值	隐含	单指令，同 CPU 原子
this_cpu_write(var, v)	写当前 CPU 值	隐含	单指令，同 CPU 原子
this_cpu_inc(var)	当前 CPU 值 +1	隐含	单指令，同 CPU 原子
this_cpu_add(var, n)	当前 CPU 值 +n	隐含	单指令，同 CPU 原子
this_cpu_cmpxchg(var, old, new)	当前 CPU 上的 CAS	隐含	用于多语句读-改-写
per_cpu(var, cpu)	访问指定 CPU 的变量	❌	调用者自行保证安全（加锁或禁抢占）
__this_cpu_read(var)	读当前 CPU（不检查抢占）	❌	仅用于已知不会被迁移/打断的上下文（如硬中断处理）

注：x86 上 this_cpu_* 并非真的执行 preempt_disable()，而是靠"单条指令执行期间不可能发生任务迁移"这一硬件保证，因此比 get_cpu_var() 更轻量。

4.4 动态分配（运行期）

  当 per-CPU 变量的大小或数量在编译期无法确定时，使用动态分配：

#include <linux/percpu.h>

/* 分配一个 per-CPU 的 int 变量，每个 CPU 一份 */
int __percpu *dyn_var = alloc_percpu(int);
if (!dyn_var)
	return -ENOMEM;

/* 访问当前 CPU 的副本 */
this_cpu_write(*dyn_var, 123);

/* 访问指定 CPU 的副本 */
*per_cpu_ptr(dyn_var, 2) = 456;

/* 释放 */
free_percpu(dyn_var);

  更复杂的分配（指定大小、对齐、GFP 标志）：

void __percpu *p = __alloc_percpu(size, align);
void __percpu *q = __alloc_percpu_gfp(size, align, GFP_KERNEL | __GFP_NOWARN);

4.5 指针类访问接口（动态分配必备）

API	作用
this_cpu_ptr(p)	返回指向当前 CPU 副本的指针（per_cpu_ptr(p, smp_processor_id()) 的快速版）
per_cpu_ptr(p, cpu)	返回指向指定 CPU 副本的指针
raw_cpu_ptr(p)	同 this_cpu_ptr 但不检查抢占，用于已知安全上下文

struct foo __percpu *pf = alloc_percpu(struct foo);
struct foo *f = this_cpu_ptr(pf);   /* 之后像普通结构体指针一样操作 f */
f->x = 1;

五、实现细节：从编译到运行

5.1 编译期：特殊段

  DEFINE_PER_CPU 宏将变量放入名为 .data..percpu 的 ELF 段（而非普通 .data 段）：

#define DEFINE_PER_CPU(type, name)              \
	__attribute__((section(".data..percpu")))   \
	typeof(type) name

5.2 链接期：生成模板

  链接器脚本（vmlinux.lds.S）将 .data..percpu 段收集到一起，形成一份模板（template）。此时变量只有相对于段首的"偏移量"，没有真实地址：

vmlinux.lds.S:
    .data..percpu : {
        __per_cpu_start = .;
        *(.data..percpu)
        __per_cpu_end = .;
    }

5.3 运行期：分配与复制

  内核初始化时（setup_per_cpu_areas()，实现在 arch/arm64/mm/numa.c，通用逻辑在 mm/percpu.c），执行以下步骤：

1. 为每个 possible CPU 分配一块内存（大小 = __per_cpu_end - __per_cpu_start，按分配器的 unit 边界对齐，NUMA 系统上优先落在各 CPU 的本地节点）。

2. 将模板内容逐字节复制到每个 CPU 的区域。

3. 将每个 CPU 的区域基址记入 per_cpu_offset[] 数组，并设置基址寄存器（如 x86_64 的 GS base、arm64 的 TPIDR_EL1）。

   模板（.data..percpu 段）
   │
   ├──复制──→ CPU 0 area (base_0) → per_cpu_offset[0]
   ├──复制──→ CPU 1 area (base_1) → per_cpu_offset[1]
   ├──复制──→ CPU 2 area (base_2) → per_cpu_offset[2]
   └──复制──→ CPU N area (base_N) → per_cpu_offset[N]

注意：复制过程不做 逐副本的指针重定位。per-CPU 符号的"地址"在链接期就确定为相对 __per_cpu_start 的偏移，运行期一律通过 基址 + 偏移 计算真实地址；变量中静态初始化的指针指向的是所有 CPU 共享的全局对象，各副本完全相同，无需也不应该重定位。

5.4 访问时的地址计算

  以 arm64 为例，访问 this_cpu_read(my_counter) 最终生成的汇编类似：

mrs x1, tpidr_el1       ; 读取系统寄存器 TPIDR_EL1 → x1 = 当前 CPU 的 per-CPU 基址
ldr w0, [x1, #0x1a0]    ; 基址 + 偏移0x1a0 = my_counter 在当前 CPU 的地址，读入 w0

只需两条指令：一条 mrs 取基址，一条访存指令完成读写，无需函数调用、无需查表。与 x86_64 的差异：

	x86_64	arm64
基址来源	GS base（%gs: 段前缀隐式携带）	TPIDR_EL1 系统寄存器（需显式 mrs 读出）
单条指令访问	✅ mov %gs:0x1a0, %eax 一条完成	❌ 需先 mrs 取基址，再加一条访存指令

补充：像 this_cpu_inc() 这类读-改-写操作，arm64 依赖 LSE 原子指令（如 ldadd w0, w1, [x1, #0x1a0]）保证单指令原子性；在不支持 LSE 的老芯片上则展开为 ldxr/stxr 独占访问循环。这一点与 x86 用 lock 前缀实现的单指令原子异曲同工，都是为了让中断无法撕开操作，从而免去显式禁抢占。## 六、Per-CPU 与锁的关系

6.1 Per-CPU 本身不提供互斥

Per-CPU 变量只是让每个 CPU 有自己的副本，并不阻止其他 CPU 读取或写入你的副本。以下情况仍需加锁：

• 一个 CPU 需要读取/修改另一个 CPU 的 per-CPU 变量。
• 多个 CPU 需要聚合所有副本的值（如 /proc/stat 中的总中断数，聚合读取期间其他 CPU 仍在写入时需要约定一致性规则）。
• 进程上下文与中断上下文访问同一 CPU 的同一个 per-CPU 变量（见 6.3）。

6.2 何时不需要锁

• 每个 CPU 只读写自己的副本，且对副本的操作是单条 this_cpu_* 指令（同 CPU 原子，不会被本核中断撕开）。
• 或已确保不会被本 CPU 的中断/软中断抢占（如已关中断、关软中断）。

6.3 与软中断 / 硬中断的配合

  如果 per-CPU 变量可能被软中断访问，需要禁用 BH（Bottom Half）：

local_bh_disable();
this_cpu_inc(my_counter);   /* 多语句序列在此期间不会被软中断打断 */
local_bh_enable();

  或者使用 spin_lock_bh() 保护。注意 local_bh_disable() 挡不住硬中断。如果硬中断处理程序也会访问同一变量，需要关中断：

unsigned long flags;
local_irq_save(flags);
/* 多语句读-改-写序列 */
local_irq_restore(flags);

  若每次访问本身只是单条 this_cpu_inc() 之类的操作，则无需上述保护------单条指令天然不会被中断撕开。

七、False Sharing 与对齐

  首先要澄清一个常见误解：纯本 CPU 访问的 per-CPU 变量之间不存在 false sharing。因为各 CPU 的副本位于不同的物理地址，本 CPU 副本所在的缓存行长期处于本核的 Modified/Exclusive 状态，几乎没有 MESI 流量------这正是 per-CPU 机制的优势所在。

  真正需要缓存行对齐处理的是会被其他 CPU 访问的 per-CPU 变量：

• 典型例子是调度器的 runqueue：本 CPU 高频操作自己的队列，但 load balance 时别的 CPU 也要读取它。
• 一旦别的 CPU 访问某个 per-CPU 实例，该实例所在的整个缓存行就会在核间弹跳。如果这一行里还挨着本 CPU 的其他高频私有变量，就会互相拖累、无谓弹跳。

  解决方法：用 DEFINE_PER_CPU_SHARED_ALIGNED（或 __cacheline_aligned）让这类变量独占缓存行，与相邻变量隔离：

DEFINE_PER_CPU_SHARED_ALIGNED(struct heavy_struct, hot_data);

  对于体积较大、自身跨缓存行的变量，可用 DEFINE_PER_CPU_ALIGNED 做一般性缓存行对齐。

八、Per-CPU 与 CPU 热插拔

  关键事实：per-CPU 区域在启动时就为所有 possible CPU 一次性划分完毕（见 3.1），CPU 热插拔过程中不会临时分配或释放。

• 离线（offline）：该 CPU 的 per-CPU area 保留，数据不丢失，只是不再被访问。
• 再次上线（online） ：沿用原有区域，数据延续上次的值（例如统计计数会跨热插拔持续累计），不会从模板重新初始化。如果某个变量需要在 CPU 上线时重置或初始化，应注册 CPU hotplug（cpuhp）回调处理。
• 迁移 ：per-CPU 变量不随任务迁移。如果一个任务从 CPU 0 被调度到 CPU 1，它通过 this_cpu_* 访问的就是 CPU 1 的副本。因此，per-CPU 变量适合存储"与 CPU 绑定"的数据（队列、缓存、统计），而非"与任务绑定"的数据。

九、实际案例

9.1 调度器运行队列

DEFINE_PER_CPU_SHARED_ALIGNED(struct rq, runqueues);

  每个 CPU 有独立的 struct rq，调度器操作本 CPU 的 runqueue 时无需全局锁。注意这里用的是 SHARED_ALIGNED：runqueue 会被其他 CPU 在 load balance 时读取，正是第七节所说的需要对齐隔离的场景。

9.2 网络收包（NAPI / softnet）

DEFINE_PER_CPU(struct softnet_data, softnet_data);

  每个 CPU 独立的收包队列，避免多核竞争。

9.3 内核统计计数器

DEFINE_PER_CPU(struct kernel_stat, kstat);

  中断计数、上下文切换次数等按 CPU 独立统计，读取 /proc/stat 时再聚合。

延伸：对于"高频写、偶尔聚合读"的长生命期计数器，内核还提供了 percpu_counter（近似计数器，按阈值回刷全局值），介于纯 per-CPU 与全局 atomic 之间。

十、注意事项与常见陷阱

陷阱	说明

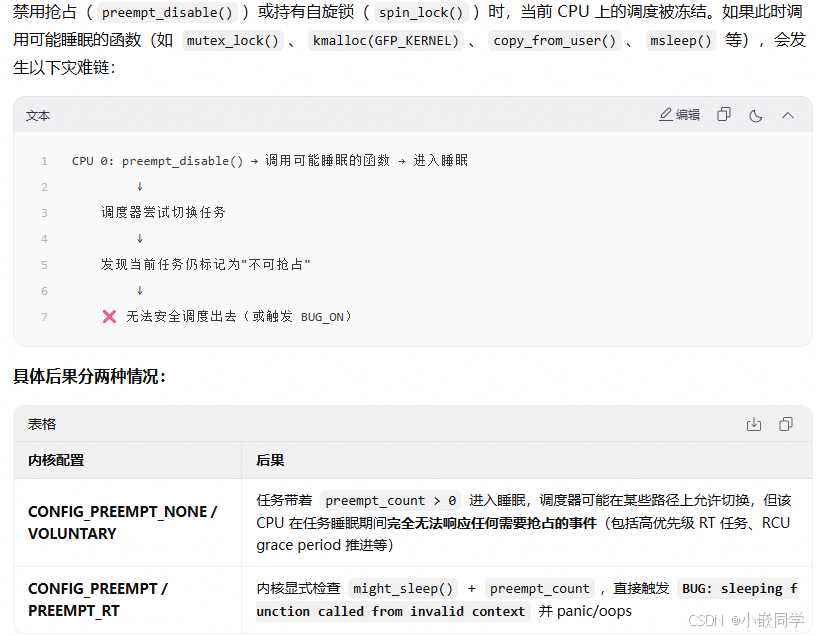

在 per-CPU 临界区内睡眠	get_cpu_var() 会禁止抢占，期间绝不能睡眠
get_cpu_var() 当取值用	它返回左值引用，int v = get_cpu_var(x); v++; 改的是局部拷贝，原变量不变
跨 CPU 访问不加保护	per_cpu(var, other_cpu) / per_cpu_ptr(p, cpu) 读写他人数据需自行加锁或确保对方 CPU 已停止
中断打断读-改-写序列	进程上下文多条语句的"读-改-写"若被硬中断中的同名操作打断，会丢失更新；单条 this_cpu_* 指令则安全
CPU 迁移	任务被调度到另一个 CPU 后，this_cpu_* 访问的是新 CPU 的副本
动态分配失败	alloc_percpu() 可能因内存不足/碎片失败，必须检查返回值
模块卸载	模块中静态定义的 per-CPU 变量随模块卸载自动回收；动态分配的必须手动 free_percpu()

十一、性能对比

  以一个简单的全局计数器 vs per-CPU 计数器为例（8 核并发递增 1 亿次，示意值，实际随架构、核数、频率浮动）：

方案	耗时（近似）	瓶颈
全局 atomic_t + atomic_inc()	~1200 ms	缓存行弹跳（lock 前缀 + 跨核一致性流量）
全局变量 + spin_lock	~3500 ms	锁竞争
Per-CPU 变量 + this_cpu_inc()	~80 ms	几乎无竞争，读聚合时才需遍历各 CPU

  Per-CPU 方案快了 1~2 个数量级。代价是读取全局总量时需要累加所有 CPU 的副本（如 for_each_possible_cpu 遍历求和）。

十二、总结

  Per-CPU 机制是 Linux 内核高性能并发的基石之一。它的核心思想是：将共享数据转化为私有副本，用空间换时间，用副本换锁。

  关键要点回顾：

• 每个 CPU 拥有独立的数据副本，布局相同、基址不同；启动时为所有 possible CPU 一次性分配。
• 访问自己的副本无需加锁；this_cpu_* 是单指令级的"同 CPU 原子"操作。
• 静态变量放 .data..percpu 段，动态变量用 alloc_percpu() / per_cpu_ptr()。
• x86_64 通过 GS base 实现一条指令访问，arm64 用 TPIDR_EL1。
• 跨 CPU 访问、本 CPU 的中断并发、CPU 热插拔等场景仍需额外保护。
• 纯本 CPU 访问的变量无 false sharing；会被其他 CPU 访问的变量（如 runqueue）用 SHARED_ALIGNED 隔离缓存行。
• 不要在禁抢占区间睡眠；不要把 get_cpu_var() 当取值用。

  理解并正确使用 Per-CPU，是编写高性能内核代码的必备技能。参考源码路径：include/linux/percpu.h、mm/percpu.c、arch/x86/kernel/setup_percpu.c

---
