一、项目概述

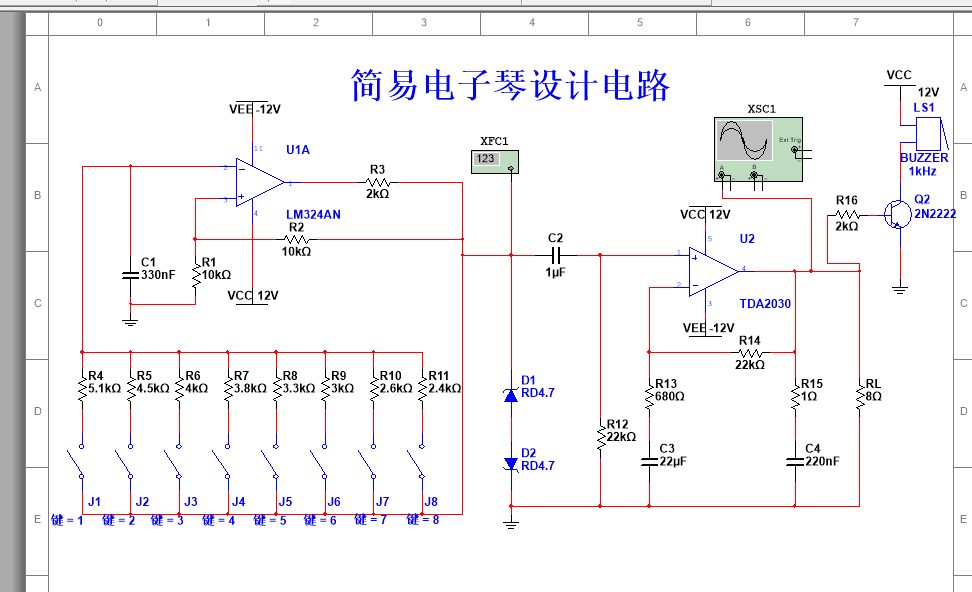

简易电子琴是模拟电子技术经典课程设计项目。本设计采用LM324 运放构成 RC 振荡电路，通过切换不同阻值电阻改变振荡输出频率，产生 8 个不同音阶；再经过 TDA2030 功率放大电路驱动扬声器发声，实现简易电子琴演奏功能，全部电路在 Multisim 平台完成仿真验证。
本电路分为三大模块：RC 正弦波振荡音阶产生模块、耦合限幅模块、TDA2030 功率放大输出模块。
二、电路整体原理分析
1. 音阶振荡发生电路（LM324）
U1A 为 LM324 四运算放大器其中一路，构成 RC 桥式正弦波振荡电路。
- RC 串‑并联选频网络：C1 与按键选择的电阻（R4‑R11）构成选频网络，不同电阻对应不同输出频率，对应 Do Re Mi Fa Sol La Si 高音 Do 八个音阶。
- R1、R2 构成电压串联负反馈，稳定输出正弦波幅值，满足振荡幅值条件。
- J1‑J8 共 8 个按键开关，按下按键就接入对应电阻，改变 RC 网络参数，输出对应音阶频率正弦信号。
电阻与音阶对应关系： J1 (R4=5.1kΩ)、J2 (R5=4.5kΩ)、J3 (R6=4kΩ)、J4 (R7=3.8kΩ)、J5 (R8=3.3kΩ)、J6 (R9=3kΩ)、J7 (R10=2.6kΩ)、J8 (R11=2.4kΩ)，电阻越小输出频率越高，音调越高。
2. 耦合与双向限幅电路
振荡输出经过 R3 后，D1、D2 两个反向并联稳压二极管 RD4.7 实现双向限幅，把正弦波幅度钳位，防止波形失真削顶；C2 为隔直耦合电容，隔断直流分量，只把交流音频信号送入后级功放。
3.TDA2030 功率放大电路
TDA2030 是常用集成功放芯片，采用 ±12V 双电源供电。
- R12、R13 为输入偏置电阻；R14、C3 构成交流负反馈网络，决定电路电压放大倍数。
- R15、C4 组成茹贝尔网络，接在输出端，用来补偿扬声器感性负载，防止高频自激振荡，保护功放芯片。
- RL 为 8Ω 仿真扬声器负载，放大后的音频信号驱动扬声器播放音乐。
图右侧 Q2、LS1 蜂鸣器支路为辅助提示支路，实际发声主要依靠 RL 扬声器。
三、Multisim 仿真操作要点
- 电源设置：LM324、TDA2030 使用**±12V 双直流电源 VCC=+12V，VEE=-12V**，双电源不要接反，否则芯片无法工作甚至烧毁。
- 示波器 XSC1 接功放输出端，用来观察输出音频正弦波形；频率计 XFC1 监测振荡输出信号频率。
- 仿真运行：按下不同按键 J1‑J8，频率计读数发生变化，示波器出现正弦波形，扬声器发出对应音调；切换按键，音调高低随之改变。
- 常见故障排查
- 无波形无声音：检查正负电源接线、运放电源引脚；检查按键是否有效接通；检查二极管 D1 D2 是否接反。
- 波形严重失真：负反馈电阻 R2 参数不合适，或者限幅二极管损坏。
- 输出自激啸叫：确认茹贝尔网络 R15、C4 是否完整接入电路。
四、电路优缺点
✅优点
- 器件通用易得：LM324、TDA2030 都是模拟实验常用芯片，成本低。
- 原理清晰，完整覆盖 RC 桥式振荡、限幅、集成功放核心知识点，非常适合模电课程设计。
- Multisim 仿真搭建简单，现象直观，按下按键即可听到不同音阶。
❌不足
- 音阶精度有限，电阻是离散取值，频率和标准乐理音阶存在少量误差。
- 只能单音演奏，不支持和弦，每次只能按下一个按键。
- 输出音量受电源电压限制。
五、拓展改进方向
- 使用高精度电阻替换现有电阻，校准 8 个音阶，让频率更加贴合标准 C 调音符。
- 增加更多按键，扩展音域，增加低音、高音音阶。
- 增加电位器，实现音量连续调节。
- 可以把按键改为单片机 IO 口控制，实现自动播放乐曲。
六、总结
本次简易电子琴，利用 RC 桥式振荡频率随 RC 参数变化的特性，通过按键切换电阻得到 8 路不同频率音频信号，再由 TDA2030 功率放大驱动扬声器。完整复现了正弦波振荡产生、信号限幅处理、功率放大整套模拟信号链路，是非常适合模电课程设计、入门仿真练习的项目。
