MFC通信数据跳变怎么排查？RS485接线、丢帧与流量反馈验证

MFC通信数据跳变不一定代表真实流量瞬变，也可能来自RS485接线、串口参数、CRC校验、寄存器地址、字节序、单位缩放、丢帧重试或上位机刷新率。正确排查顺序是先保存原始报文，再验证帧完整性和协议解析，最后将MFC反馈与独立参考流量、压力和阀位放在同一时间轴对比。

本文的Python代码只分析带时间戳的教学CSV，不连接真实设备。示例阈值和数据仅用于代码验证，不代表任何MFC型号的通信协议、刷新率或性能规格。

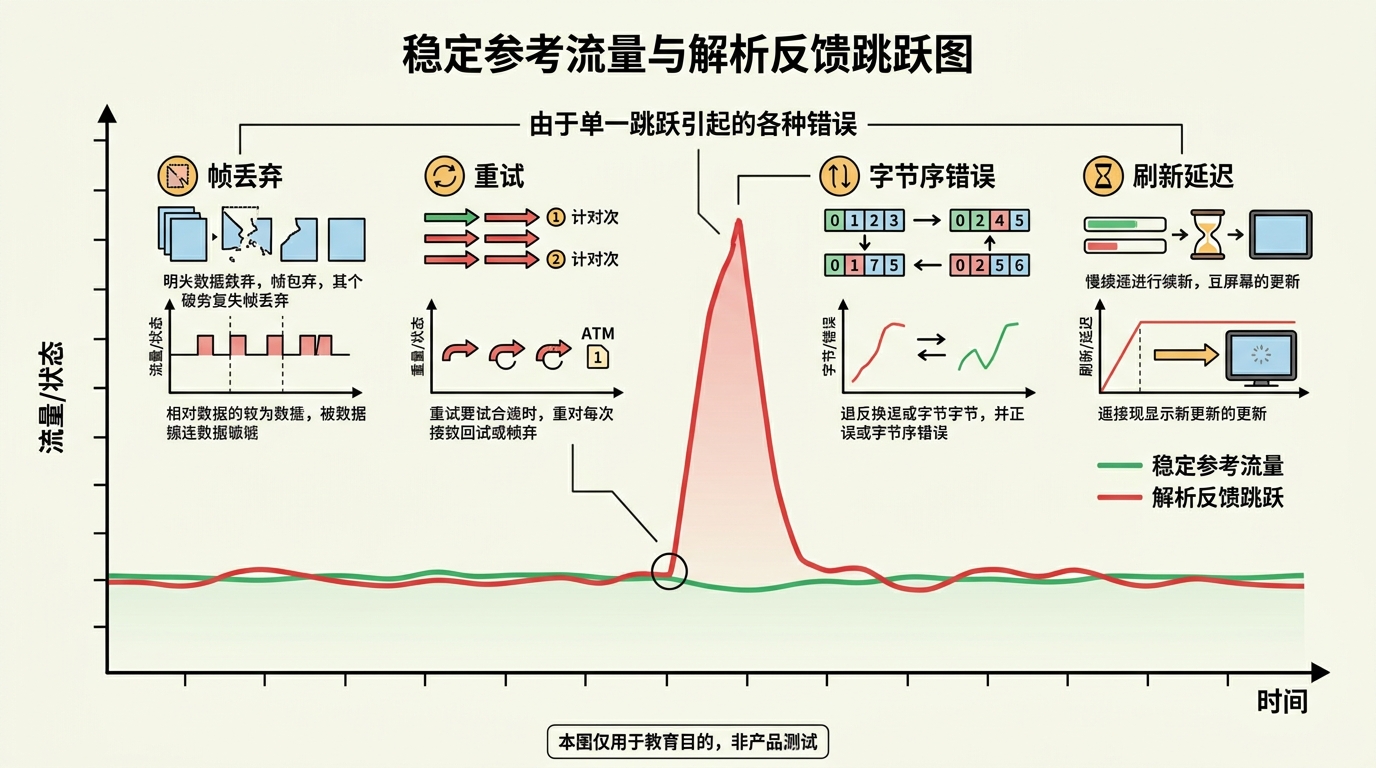

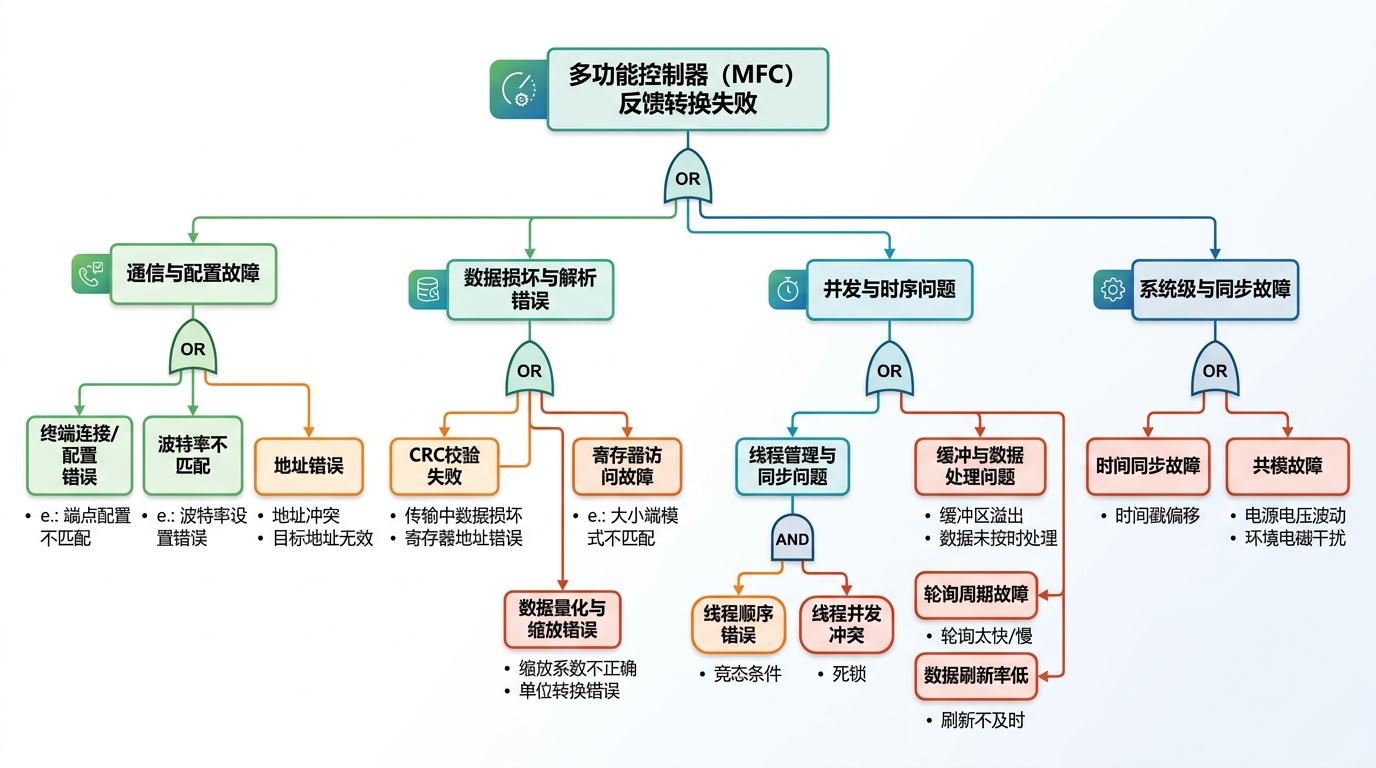

1. 四类通信数据跳变

类型	表现	验证证据
真实流量变化	MFC反馈、参考流量、压力或阀位同步变化	同步采集独立参考流量和气路参数
通信丢帧	时间间隔变大、校验失败或重试	保存原始帧、序号、校验和重试日志
解析错误	固定倍数、负值或字节翻转	核对寄存器、字节序、符号位和缩放
刷新率错觉	界面跳动或长时间不变	比较设备更新率、轮询率和界面刷新率

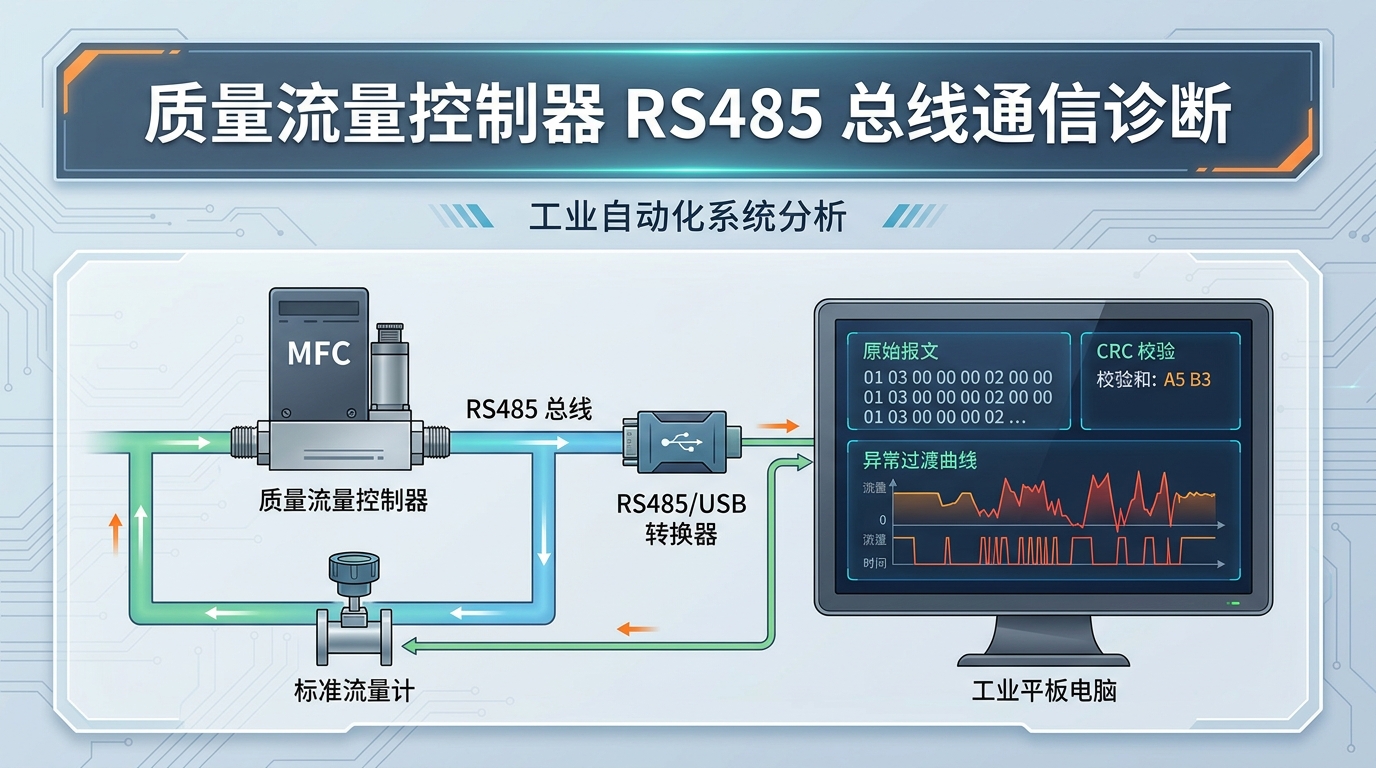

2. RS485链路排查

核对RS485半双工方向、A和B线序、终端电阻、屏蔽和接地。
核对波特率、数据位、校验位、停止位、设备地址和帧长度。
保存请求时间、响应时间、超时、重试和异常状态字。

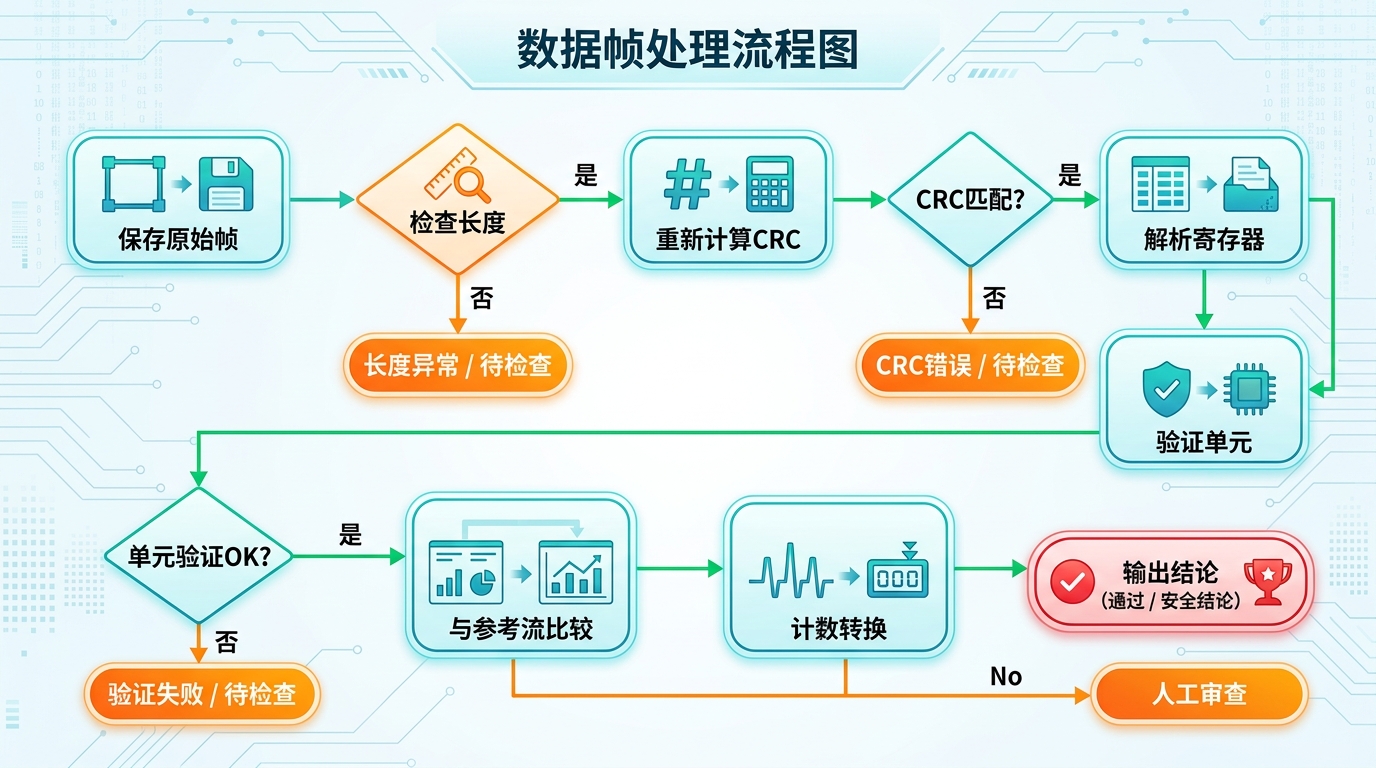

用独立程序复算CRC，不让校验失败的帧进入控制计算。
确认串口缓存按帧头、长度和校验重新组帧，避免半帧或粘帧。

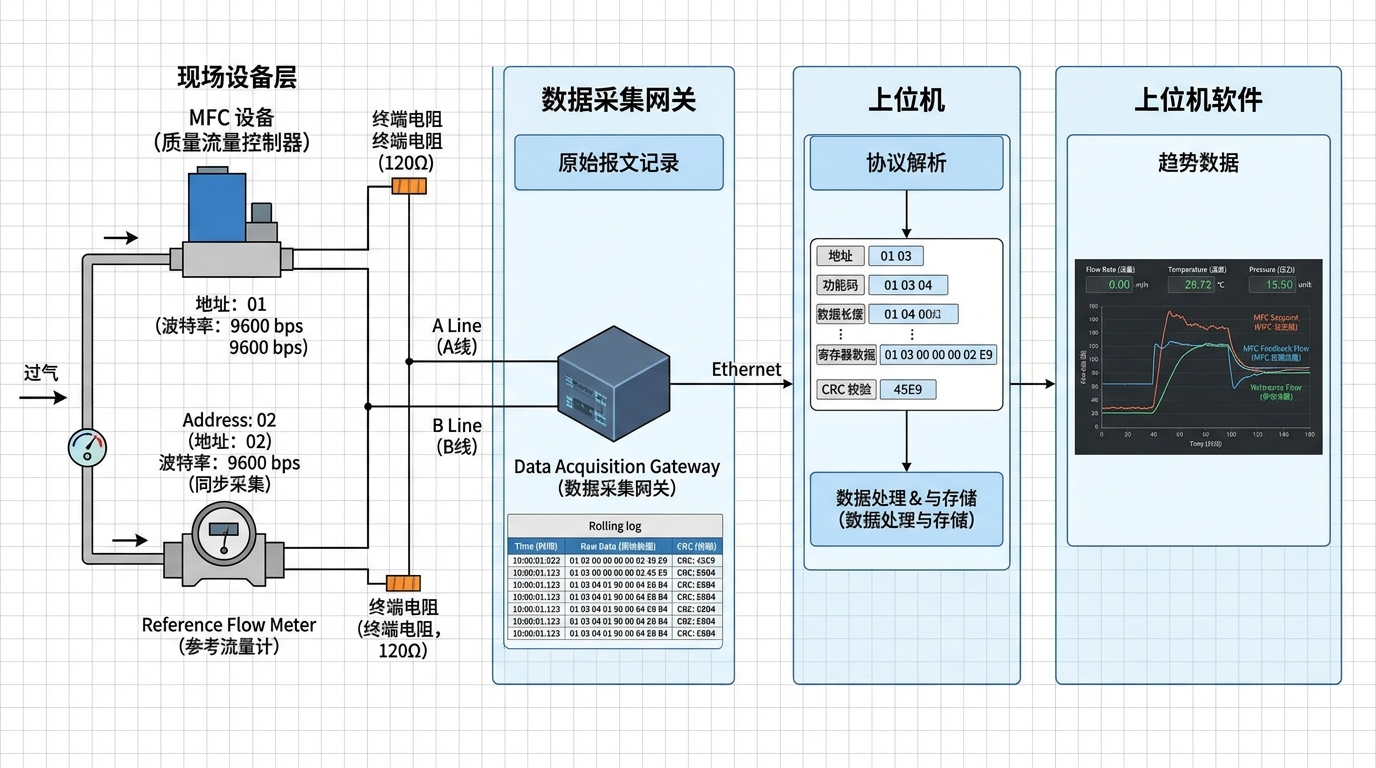

原始帧、协议解析和参考流量应使用同一时间轴。

3. 软件、硬件与测试条件

类别	记录内容
MFC设备	型号、固件、地址、反馈寄存器、状态字和数据单位
总线	RS485收发器、线缆、屏蔽、终端、偏置、接地和拓扑
主站	Windows 11、串口驱动、轮询周期、线程、超时、重试和缓存
参考测量	参考流量、压力、气体、采样率、时间同步和校准状态
判据	跳变幅度、最大延迟、丢帧率、连续失败次数和异常处理

4. 跳变和丢帧的计算

text 复制代码

delta_flow = feedback[i] - feedback[i - 1]
interval = timestamp[i] - timestamp[i - 1]
valid_frame_ratio = valid_frames / total_frames
max_abs_jump = max(abs(delta_flow))

时间间隔明显大于通信周期，可能有丢帧、重试或线程阻塞。间隔正常但数值呈固定倍数变化，应优先检查单位和缩放。原始帧正确而界面异常，应检查缓存和刷新线程。

5. Python通信日志分析代码

CSV列名为timestamp_s、feedback_sccm、reference_sccm、frame_valid和frame_id。程序检测最大跳变、最大时间间隔和有效帧比例。

bash 复制代码

python mfc_comm_log.py --self-test
python mfc_comm_log.py log.csv --jump-limit-sccm 0.5 --cycle-limit-s 0.2

python 复制代码

from __future__ import annotations
import argparse
import csv
import json
import math
from pathlib import Path

REQUIRED = {"timestamp_s", "feedback_sccm", "reference_sccm", "frame_valid", "frame_id"}

def number(value: str, field: str, line: int) -> float:
    try:
        result = float(value)
    except (TypeError, ValueError) as exc:
        raise ValueError(f"invalid {field} at line {line}") from exc
    if not math.isfinite(result):
        raise ValueError(f"non-finite {field} at line {line}")
    return result

def load(path: Path):
    with path.open("r", encoding="utf-8-sig", newline="") as handle:
        reader = csv.DictReader(handle)
        missing = REQUIRED - set(reader.fieldnames or [])
        if missing:
            raise ValueError(f"missing columns: {sorted(missing)}")
        rows = []
        for line, raw in enumerate(reader, start=2):
            rows.append({"timestamp_s": number(raw["timestamp_s"], "timestamp_s", line), "feedback_sccm": number(raw["feedback_sccm"], "feedback_sccm", line), "reference_sccm": number(raw["reference_sccm"], "reference_sccm", line), "frame_valid": raw["frame_valid"].strip().lower() in {"1", "true", "yes"}, "frame_id": raw["frame_id"]})
    if len(rows) < 2:
        raise ValueError("at least two rows are required")
    rows.sort(key=lambda row: row["timestamp_s"])
    if any(b["timestamp_s"] <= a["timestamp_s"] for a, b in zip(rows, rows[1:])):
        raise ValueError("timestamps must be strictly increasing")
    return rows

def analyze(rows, jump_limit_sccm: float, cycle_limit_s: float):
    intervals = [b["timestamp_s"] - a["timestamp_s"] for a, b in zip(rows, rows[1:])]
    jumps = [b["feedback_sccm"] - a["feedback_sccm"] for a, b in zip(rows, rows[1:])]
    valid_count = sum(bool(row["frame_valid"]) for row in rows)
    errors = [row["feedback_sccm"] - row["reference_sccm"] for row in rows]
    return {"sample_count": len(rows), "valid_frame_ratio": valid_count / len(rows), "max_interval_s": max(intervals), "interval_exceeds_cycle": max(intervals) > cycle_limit_s, "max_abs_jump_sccm": max(abs(value) for value in jumps), "jump_exceeds_limit": max(abs(value) for value in jumps) > jump_limit_sccm, "feedback_reference_mean_error_sccm": sum(errors) / len(errors)}

def self_test():
    rows = [{"timestamp_s": i * 0.1, "feedback_sccm": 11.2 if i == 5 else 10.0, "reference_sccm": 10.0, "frame_valid": i != 7, "frame_id": str(i)} for i in range(10)]
    result = analyze(rows, 0.5, 0.2)
    assert result["sample_count"] == 10
    assert abs(result["valid_frame_ratio"] - 0.9) < 1e-12
    assert abs(result["max_abs_jump_sccm"] - 1.2) < 1e-12
    assert result["jump_exceeds_limit"] is True
    print("SELF_TEST_OK")
    print(json.dumps(result, ensure_ascii=False, indent=2))

def main():
    parser = argparse.ArgumentParser(description="Analyze MFC communication logs")
    parser.add_argument("csv_path", nargs="?", type=Path)
    parser.add_argument("--jump-limit-sccm", type=float, default=0.5)
    parser.add_argument("--cycle-limit-s", type=float, default=0.2)
    parser.add_argument("--self-test", action="store_true")
    args = parser.parse_args()
    if args.self_test:
        self_test()
    elif args.csv_path is None:
        parser.error("csv_path is required")
    else:
        print(json.dumps(analyze(load(args.csv_path), args.jump_limit_sccm, args.cycle_limit_s), ensure_ascii=False, indent=2))

if __name__ == "__main__":
    main()

6. 教学结果

自检数据包含10条记录，一条无效帧和一次1.2 sccm跳变。示例阈值为0.5 sccm，结果用于验证程序逻辑，不代表实际设备判据。

项目	结果	状态
样本数	10	通过
有效帧比例	0.9	存在1条无效帧
最大绝对跳变	1.2 sccm	超过教学阈值

参考流量可帮助区分通信解析异常和真实工艺变化。

7. 常见问题

7.1 MFC反馈跳变就一定是气路波动吗

不一定，还可能是丢帧、字节序、缩放或刷新问题。先看原始帧。

7.2 A和B线接反有什么表现

常见是无响应或校验失败，但应断电后按手册核对线序。

7.3 上位机刷新率越高越好吗

不一定。设备更新率、轮询率和界面刷新率是不同概念。

7.4 CRC正确但数值错误怎么办

继续核对寄存器、字节序、符号位和单位缩放。

7.5 丢帧后能直接沿用上一帧吗

显示层可标记保持，控制层必须有超时和失效保护。

7.6 数字通信跳变与模拟量跳变如何区分

同步采集数字原始帧和模拟输出进行对比。

7.7 为什么参考流量不跳而MFC反馈跳

优先检查通信解析，也要核对两套仪表的响应和时间戳。

7.8 示例阈值能直接用于产品吗

不能，实际阈值必须来自具体协议、规格和测试规范。

8. 结论

MFC通信数据跳变排查应从原始报文开始，依次验证RS485物理层、帧校验、寄存器解析、单位换算、时间周期和独立参考流量。区分设备更新率、通信轮询率和上位机刷新率，才能避免把显示问题误判为流量问题。

参考资料

Modbus Organization，Modbus Application Protocol Specification V1.1b3。官方文档
Modbus Organization，Modbus over Serial Line Specification V1.02。官方文档
TIA，TIA-485-A，Balanced Multipoint Systems。标准组织页面
IEC，IEC 61158，Industrial communication networks。标准组织页面
Python Software Foundation，csv官方文档。Python 3.12文档
Python Software Foundation，json官方文档。Python 3.12文档
