three.js最小地图运行时(六): 地图运行时

MapRuntime：状态事务与按需渲染循环

ViewState 已经回答"地图想看哪里"，PlanarTransform 已经回答"这一视图对应什么相机和矩阵"。还缺一层运行时把状态提交、场景更新与浏览器帧调度组织起来。

这一层叫 MapRuntime。它不是地图业务的总管，也不负责加载或解码瓦片；它只拥有一组必须保持同步的对象，并规定它们的更新顺序。

1. MapRuntime 拥有什么

最小运行时拥有：

所有物	角色	不应该承担的职责
immutable ViewState	当前地图输入事实	保存相机矩阵或瓦片对象
PlanarTransform	从 ViewState 派生相机与坐标转换	处理 DOM 事件
THREE.Scene	当前可绘制对象树	决定哪些瓦片应该存在
WebGLRenderer	把 scene + camera 写入画布	成为地图状态源
RAF handle	合并画面失效请求	永久无条件循环
event listeners	向图层发布状态代际	隐式修改 ViewState

这是一条刻意收窄的边界。后续的 tile cover、加载器、替换器和缓存都会有自己的状态机；它们可以向运行时请求一帧，却不能把运行时变成一个混合所有策略的巨型类。

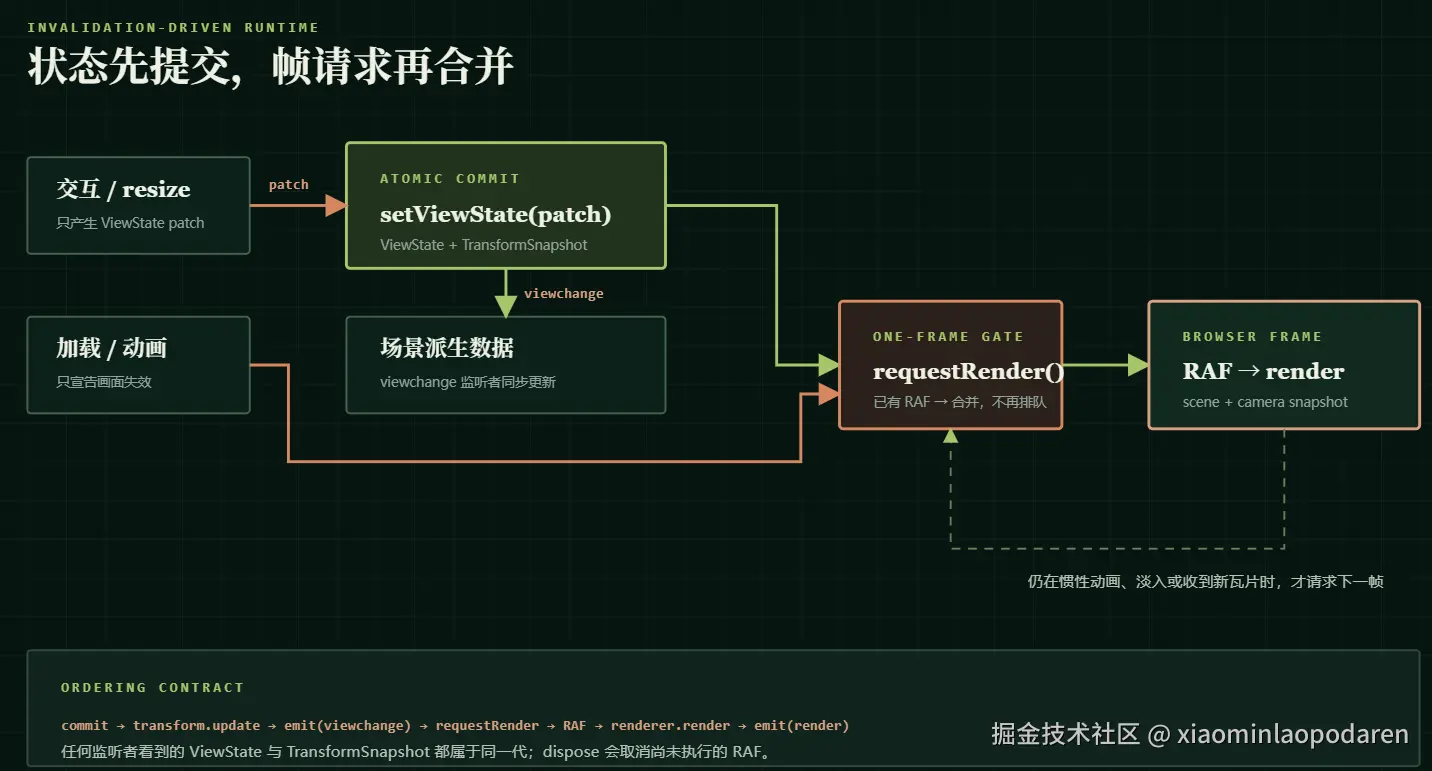

2. setViewState 是一次原子事务

交互层不能按顺序做以下操作：先改中心、再改 zoom、再更新相机、最后碰运气触发渲染。中间状态可能被监听者读到。

正确顺序固定为：

1. 以旧 ViewState 和 patch 创建新的、完整的 ViewState；
2. 比较规范化后的状态 key；没有语义变化就停止；
3. 用新 ViewState 更新 PlanarTransform；
4. 若 viewport 变化，同步 renderer 的 DPR 和尺寸；
5. 发布同时携带 ViewState 与 TransformSnapshot 的 viewchange；
6. 请求一帧。

事件中的两个快照必须同代：

{
  type: "viewchange",
  previousViewState,
  viewState,
  transformSnapshot,
}

监听者不需要再读取半更新的相机。它可以把 transformSnapshot.viewStateKey 当作代际证据，并用其中的 origin、worldSize 与矩阵更新自己的场景数据。

3. 为什么不是永久 requestAnimationFrame 循环

很多 Three.js 示例从页面打开到关闭都执行：

function animate() {
  requestAnimationFrame(animate);
  renderer.render(scene, camera);
}

它适合持续运动的游戏场景，却不是静态地图的最佳默认值。地图停止交互后，大多数帧完全相同；无条件循环仍会占用 CPU/GPU、妨碍设备降频，并让"是哪次变化要求了这帧"变得模糊。

手册采用 invalidation-driven rendering：

• ViewState 改变时请求一帧；
• 网格、瓦片或标注进入/退出场景时请求一帧；
• 淡入或惯性仍在进行时，当前帧结束后再请求下一帧；
• 没有画面变化时，不保留 RAF。

因此 requestRender() 不是 render() 的别名。它是一道 one-frame gate。

4. 一帧闸门如何合并请求

运行时只有一个 frameHandle：

requestRender() {
  if (this.disposed || this.frameHandle !== null) return false;

  this.frameHandle = requestAnimationFrame((time) => {
    this.frameHandle = null;
    this.render(time);
  });
  return true;
}

同一个浏览器刷新周期内可能发生：

• pointermove 产生新的中心；
• tile grid 收到 viewchange 后重建线框；
• 某个异步资源完成；
• HUD 更新调试值。

它们都可以安全调用 requestRender()。第一个调用登记 RAF，后续调用看到已有 handle，只合并意图。这样不是丢掉更新，因为 scene 和相机在 RAF 执行前已经更新到最新状态；被合并的是重复 draw，不是状态。

5. 为什么回调一开始就清空 handle

RAF 回调进入后必须先把 frameHandle 置为 null，再执行 render。这样 render 事件监听者如果发现淡入未结束，可以请求下一帧：

frame N callback
  ├─ clear pending handle
  ├─ renderer.render(...)
  └─ render listener → requestRender() → frame N+1

若在 render 之后才清空 handle，监听者会误以为仍有待执行帧，动画在第一帧后停止。

6. 交互层提交意图，不操作相机

installMapInteractions(runtime, element) 负责把浏览器输入翻译为 ViewState patch：

输入	ViewState 意图
左键拖动	修改 center
Shift + 左键 或右键拖动	修改 bearing 与 pitch
滚轮	修改 zoom，尽量保持光标下地理点不动
ResizeObserver	修改 viewport 与 DPR

交互代码只能调用 runtime.setViewState(...)。它不允许访问 camera.position、camera.quaternion 或 projectionMatrix 进行写操作。

这条规则阻止双重状态源。例如右键拖动若直接旋转相机，ViewState 的 bearing 仍是旧值；下一次 resize 由 ViewState 重建相机时，刚才的旋转会突然消失。

7. 平移为什么使用两条地面射线

普通屏幕拖动不是简单的"经度加 dx"。在不同 zoom、pitch 和 bearing 下，一个 CSS 像素对应不同地面距离和方向。

每次 pointermove 都在当前 transform 上求两个地面交点：

• 上一个指针位置对应 $P0\; P\_0$ P0；
• 当前指针位置对应 $P1\; P\_1$ P1。

若当前地图中心的 normalized Mercator 坐标为 $CC$ C，新中心是：
$$C\prime =C+P0-P1\; C\text{'}\; =\; C\; +\; P\_0\; -\; P\_1$$ C′=C+P0−P1

这相当于抓住 $P0\; P\_0$ P0 所在的地面并把它拖到当前指针位置。只要两条射线都命中地面，这个方法天然尊重 bearing 与 pitch；任一射线看到天空时，本次平移不提交猜测值。

8. 光标锚定缩放的推导

滚轮缩放前，先取得光标地面命中点 $AA$ A 及其 render-local 坐标 $LL$ L。旧中心为 $CC$ C，有：
$$A=C+\; LworldSiz\; eold\; A\; =\; C\; +\; \backslash frac\{L\}\{worldSize\_\{old\}\}$$ A=C+worldSizeoldL

zoom 变化后，相机在 CSS 像素空间的构型不变，同一屏幕点对应的 render-local 向量仍为 $LL$ L。为了让 $AA$ A 留在光标下，新中心应满足：
$$C\prime =A-\; LworldSiz\; enew\; C\text{'}\; =\; A\; -\; \backslash frac\{L\}\{worldSize\_\{new\}\}$$ C′=A−worldSizenewL

于是 center 与 zoom 可以在一个 ViewState patch 中提交，而不需要先缩放、再补一次中心修正。这也避免一个滚轮事件发出两次 viewchange。

若光标射线没有命中地面，运行时退化为以地图中心缩放；它不会从天空射线制造无限远坐标。

9. resize 的两个尺度

ResizeObserver 返回 CSS pixels。renderer 同时需要 DPR 来决定 drawing buffer：
$$deviceWidth=round(cssWidth\cdot devicePixelRatio)deviceWidth\; =\; round(cssWidth\; \backslash cdot\; devicePixelRatio)$$ deviceWidth=round(cssWidth⋅devicePixelRatio)

PlanarTransform 的 aspect 和相机距离使用 CSS width/height；renderer.setPixelRatio 与 drawing buffer 使用 DPR。混用会让高 DPI 屏幕上的地理尺度和普通屏幕不同。

演示默认把 DPR 上限设为 2，这是教学页面的性能护栏，不是坐标数学的一部分。生产引擎可以根据设备能力和内存预算另定策略。

10. 三种事件的精确语义

viewchange

在 ViewState 与 transform 都完成更新后同步发出。适合更新 tile grid、cursor 转换上下文和后续 cover。

render

在 renderer 完成 draw 调用后发出，携带 RAF 的时间戳。适合判断动画是否还要下一帧，不适合修改本帧已经绘制的内容。

dispose

只发出一次。交互模块在这里断开 observer、DOM listener 和 pointer capture；随后 renderer 释放 GPU 资源，运行时清空监听器。

11. "恰好释放一次"是生命周期合同

页面隐藏、组件卸载和应用销毁可能在很短时间内重复触发。dispose() 必须幂等：

• 第一次返回 true，取消待执行 RAF 并释放所有权；
• 后续调用返回 false，不重复 dispose renderer；
• 销毁后的 setViewState 抛出明确错误；
• 销毁后的 requestRender 不再排队。

重复调用 WebGLRenderer.dispose() 虽未必立即崩溃，但重复释放更复杂的纹理、Worker 和缓存会产生真实竞态。把幂等规则从最小运行时开始固定，后续生命周期才能组合。

12. 本章固定的运行时不变量

1. ViewState 是唯一地图状态权威；
2. TransformSnapshot 总与事件中的 ViewState 同代；
3. 状态先更新，viewchange 后发出，render 最后发生；
4. 任意数量的失效请求最多保留一个待执行 RAF；
5. 交互只提交状态意图，不直接修改相机；
6. screen input 一律是 element-local CSS pixels；
7. dispose 取消待执行帧，并且所有资源恰好释放一次。

下一教程会把这些不变量落实成两个独立模块。再下一章才把瓦片身份和线框加入 scene。

---
