摘要
在便携式仪器、航天载荷与音频链路里，模拟信号常常微弱到毫伏级、又要求极低失真。一个普通的切换开关，导通电阻可能大到几十欧、切换瞬间电荷注入还会"啪"地给信号一记毛刺，音频破音、采样台阶都由此而来。能不能把导通电阻压到 1Ω 以内、把失真压到万分级、还能在掉电时安全隔离下游，决定了精密前端能不能干净切换。本文以 ASL3159S 手册的硬约束为边界，给出单路 SPDT 的选型、低失真与断电隔离框架。
一、为什么精密/音频信号切换会"破音"与失真
切换开关对信号的影响有三个隐藏杀手：一是导通电阻，几十欧的 RON 在信号链里直接分压、吃掉动态范围；二是总谐波失真(THD)，开关内部的非线性让正弦波长出谐波，音频里就是"破音"；三是电荷注入，通道开合瞬间会从控制端泵出一小撮电荷到信号线，形成毛刺。普通开关这三项都不好看，精密前端自然不敢用。
更隐蔽的是断电场景：系统掉电后，如果开关仍把信号源与后级"连着"，悬空或反灌可能损伤下游 ADC/功放。一个"聪明"的开关应该在 Vcc=0 时自动把自己隔离。
二、ASL3159S 的硬约束（手册事实 / 实现含义）
|------------|-----------------------------|-----------------|
| 约束(手册) | 数值 | 实现含义 |
| 导通电阻 RON | 0.9 Ohm 典型 / 1.6 Ohm 最大(5V) | 近无损, 毫伏信号不被分压 |
| THD | 0.005% @5V | 万分级失真, 音频链路保真 |
| 电荷注入 Qc | 22 pC @5V | 切换毛刺极小, 无"啪"声 |
| 带宽 -3dB | 100 MHz | 高速信号也保真 |
| 先断后合 tBBM | 9 ns(5V) | 切换死区防瞬短 |
| 断电隔离 | Vcc=0 时隔离, <=10uA 漏 | 掉电下游安全, 不反灌 |
| 电源范围 | 1.65 ~ 5.5 V | 兼容 1.8V 逻辑与低压系统 |
| 控制耐受 | 输入可承受 5.5V | 混压系统不用电平转换 |
| 抗辐照 | TID>=100krad, SEU/SEL>=37 | 商业航天级在轨可靠 |
这张表里最该被记住的是前三行：0.9Ω、THD 0.005%、22pC。它们共同定义了"精密切换"的底线，也是 ASL3159S 与普通开关的分水岭。
三、内部架构：单 SPDT + 断电隔离

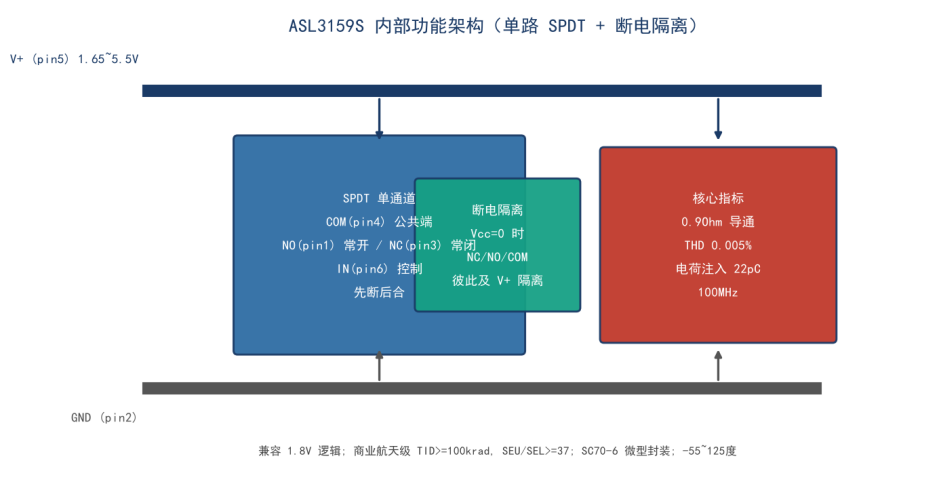

图：asl3159s_arch
ASL3159S 是单路 SPDT，SC70-6 微型封装。COM(pin4)在 NO(pin1,常开)与 NC(pin3,常闭)间切换，由 IN(pin6)控制：IN=0 接 NC，IN=1 接 NO。它还是先断后合器件，NO/NC 永不同时导通。最关键的是断电隔离电路：当 Vcc 掉到 0，内部把 NC/NO/COM 彼此及与 V+ 隔离，下游不再被悬空信号牵连。
四、机制精读：低失真与断电隔离如何工作
低失真来自三件事协同：0.9Ω 的极低 RON 让信号几乎不被衰减；RON 平坦度仅 0.3Ω(5V)让全幅度范围内增益平稳，不引入幅度相关失真；THD 0.005% 则是上述特性的综合体现，意味着音频过开关后谐波分量低于万分之五。电荷注入 22pC 则保证每次开合泵到信号线的电荷极少，示波器上几乎看不到台阶毛刺。
断电隔离的机理是：当 V+ 不存在时，开关的传输门处于高阻态，NC/NO/COM 之间及与电源之间均隔离，漏电流不超过 10μA。这让它在系统意外掉电、热插拔或待机时，下游 ADC/功放不会被未知电平驱动。
五、典型应用：便携/航天精密切换

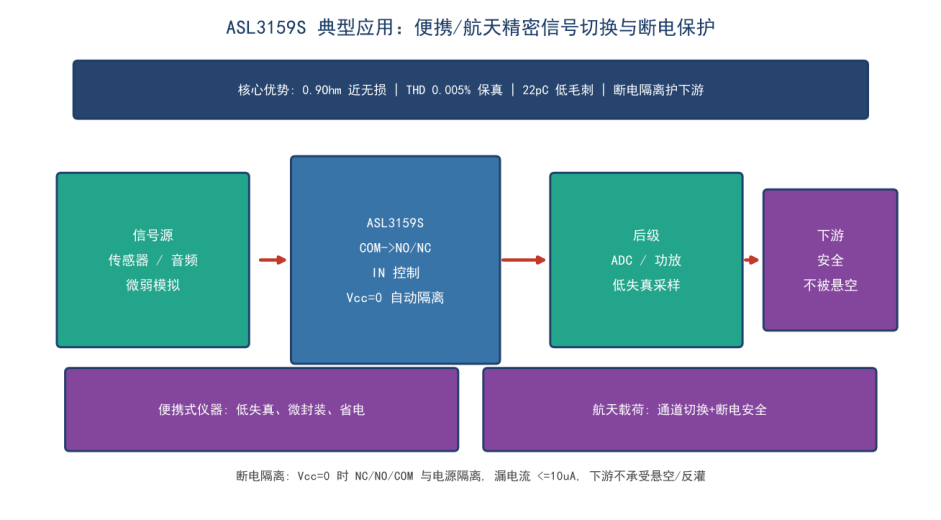

图：asl3159s_app
在便携式医疗/测量仪器里，用 ASL3159S 切换不同传感器通道，0.9Ω 与 0.005% THD 保证微弱信号不丢真；在航天载荷里，它做音频或精密模拟通道切换，同时靠断电隔离在整星掉电时护住下游。音频路由更是它的主场------22pC 电荷注入让"咔哒"声降到听感以下。
六、设计落地清单（测试项 / 注入方式 / 期望结果）
|---------|---------------------|-------------------------|
| 测试项 | 注入方式 | 期望结果 |
| 导通电阻 | 恒流 -10mA 测压降 | 5V 下 <=1.6 Ohm, 接近 0.9 |
| THD | 1kHz 正弦过开关测谐波 | <=0.005%@5V |
| 电荷注入 | 示波器看切换台阶 | 毛刺 <=22pC 等效 |
| 断电隔离 | Vcc=0 测 NC/NO/COM 间 | 高阻, 漏 <=10uA |
| 带宽 | 网络分析仪 S21 | -3dB 点 ~100MHz |
| 先断后合 | 双踪观测 NO/NC | 存在死区, 无同时导通 |
| 混压控制 | IN 加 5.5V, Vcc=3.3V | 正常切换, 不损器件 |
ASL3159S(ASL3159S2C) 商业航天级 TID>=100krad(Si)、SEU/SEL>=37MeV·cm²/mg，工作温度 -55~+125℃，SC70-6 微型封装，ESD HBM 2.5kV / CDM 1kV / MM 200V。
七、辐射加固与可靠性要点
在 LEO 数年累积剂量下，ASL3159S 的参数漂移可控；重离子环境不闩锁、极少翻转，保证精密前端在轨长期稳定。AIT 阶段按商业航天级筛选与留样，长寿命任务按 TID 100krad 留一倍余量，是把它转化为真实可靠性的最后一公里。
八、音频与精密场景深挖
在音频路由里，ASL3159S 的 THD 0.005% 意味着人耳几乎听不出切换痕迹，22pC 电荷注入把"咔哒"声压到听感以下，是耳机、音响与通信设备静音换源的理想选择。在便携式医疗（如心电图、血氧传感）里，0.9Ω 与低 THD 保证微弱生物电信号不被衰减或走样，断电隔离又让热插拔电极不冲击后级。这两类场景把"保真+安全"同时用到极致。
九、结语
ASL3159S 的 0.9Ω、THD 0.005% 与断电隔离，决定了它是精密与音频前端"安静切换"的优选。落地前以实际手册(1.65~5.5V, -55~125℃)为准完成控制时序与电平匹配。
