本文介绍HDR2.54排针排母的PCB 3D封装，主要有单排、双排、排针、排母。同时又分为立式和卧式以及直插和贴片。

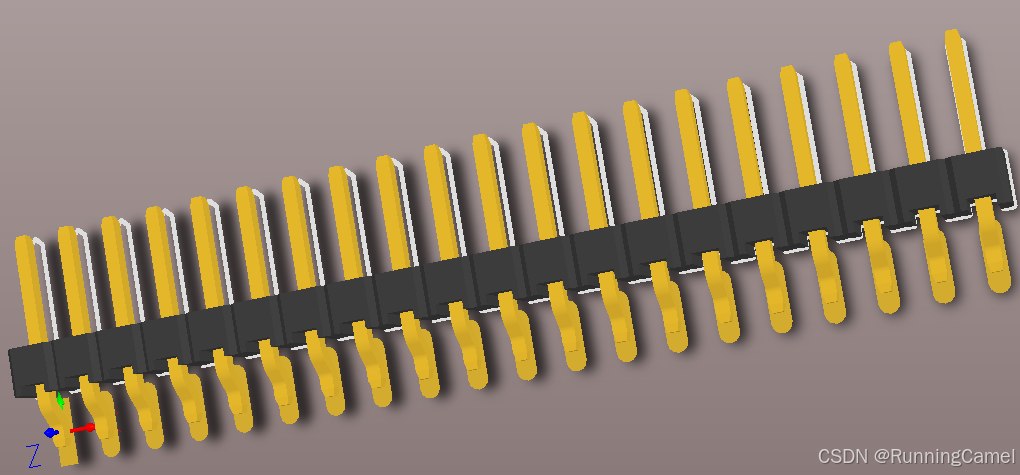

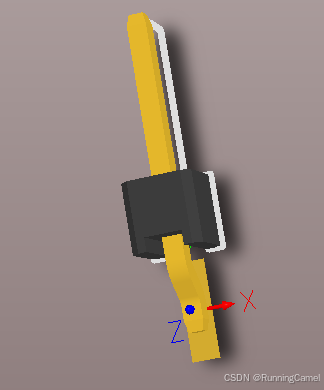

1、单排贴片卧式排针
主要有1P-20P共计20种。如下图所示。

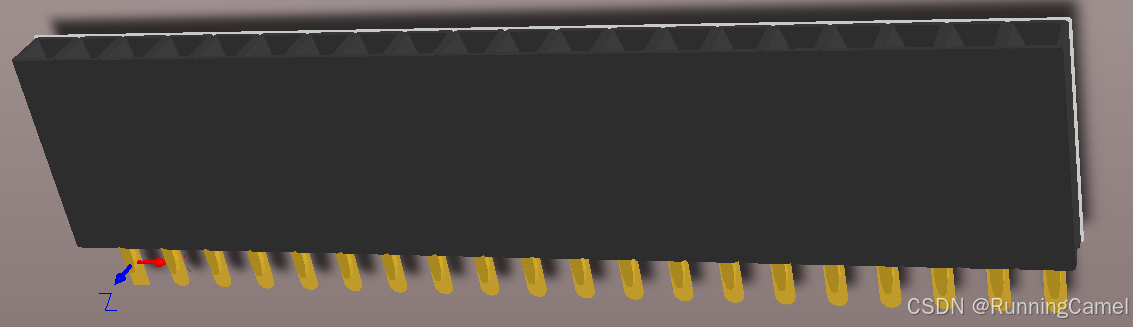

2、单排贴片卧式排母
主要有1P-20P共计20种。如下图所示。

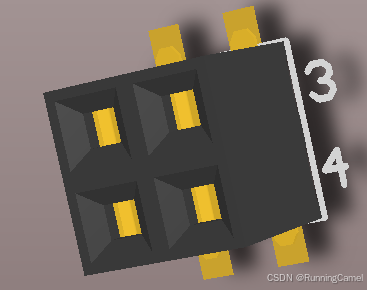

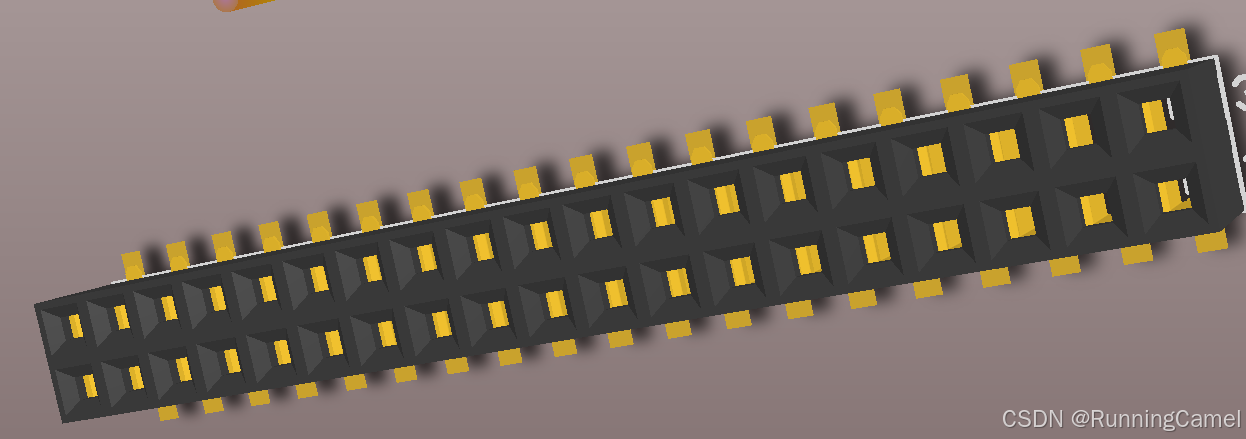

3、双排贴片卧式排母
主要有2P-20P共计197种。如下图所示。

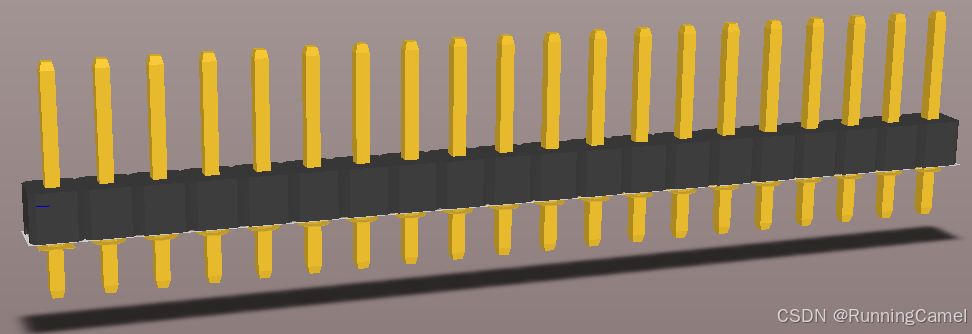

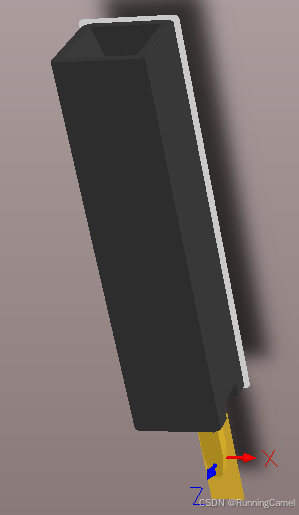

4、单排直插立式排针
主要有1P-20P共计20种。如下图所示。
